DESCRIPCIÓN

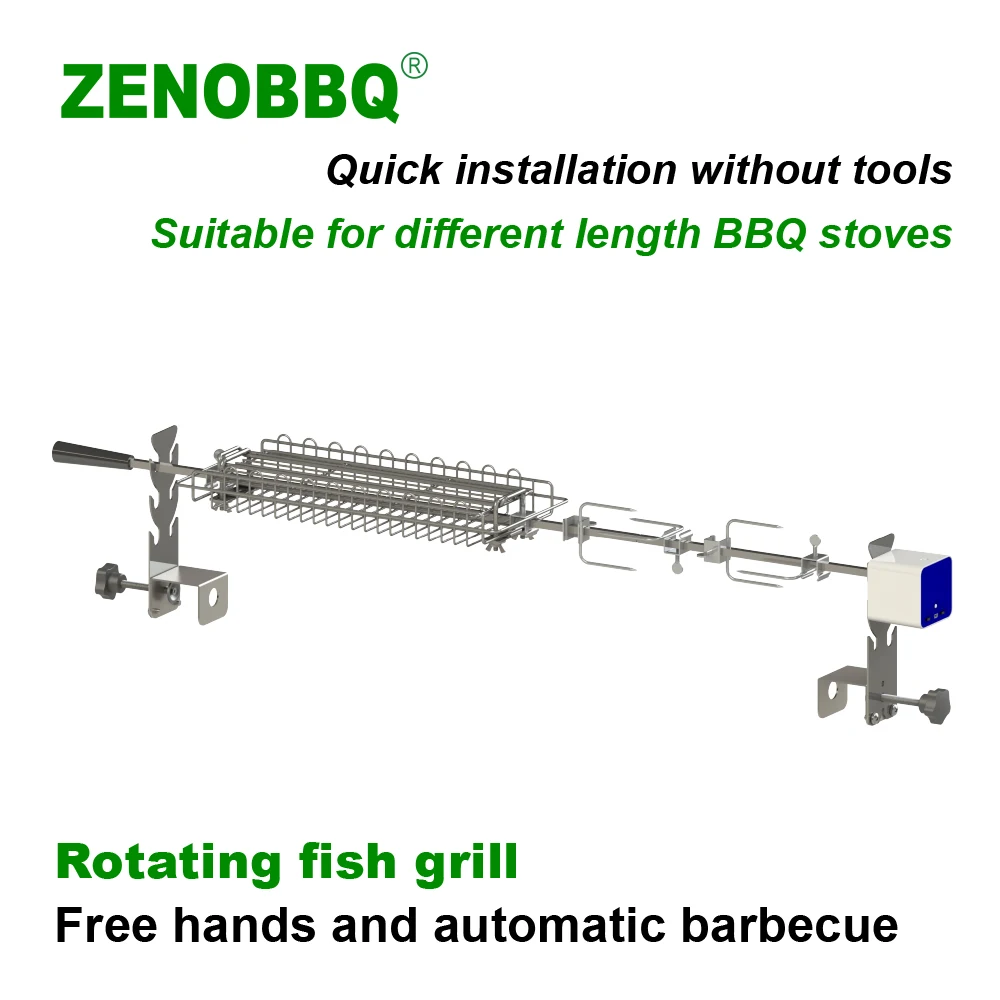

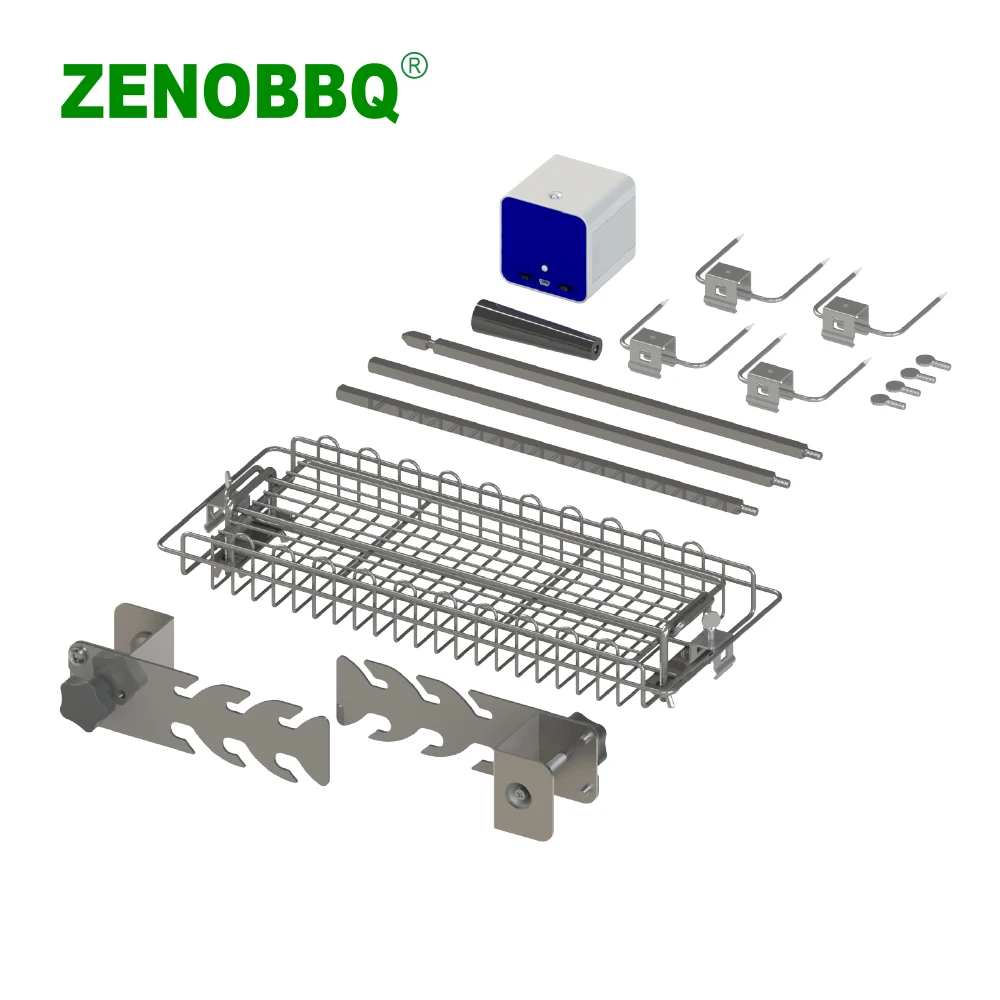

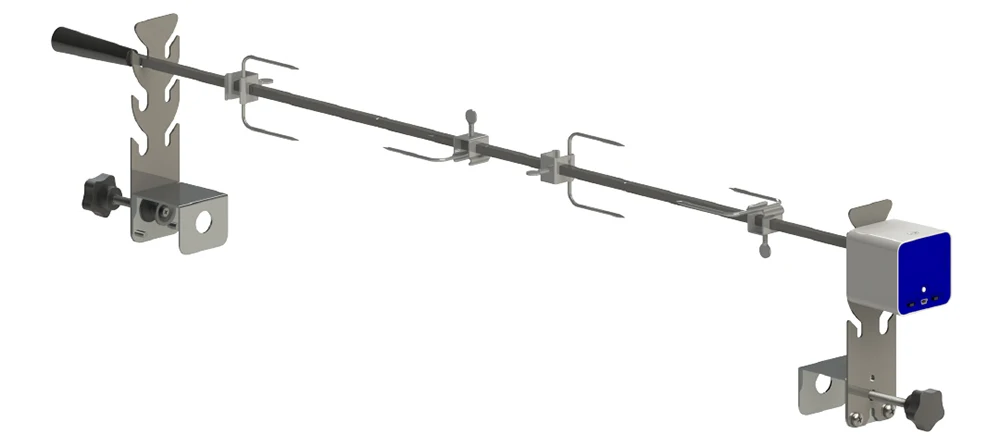

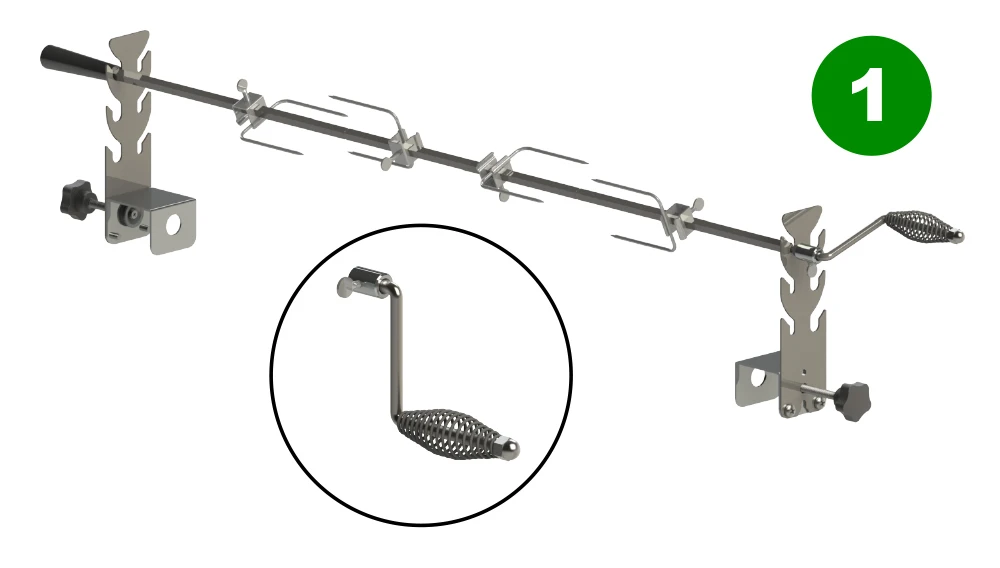

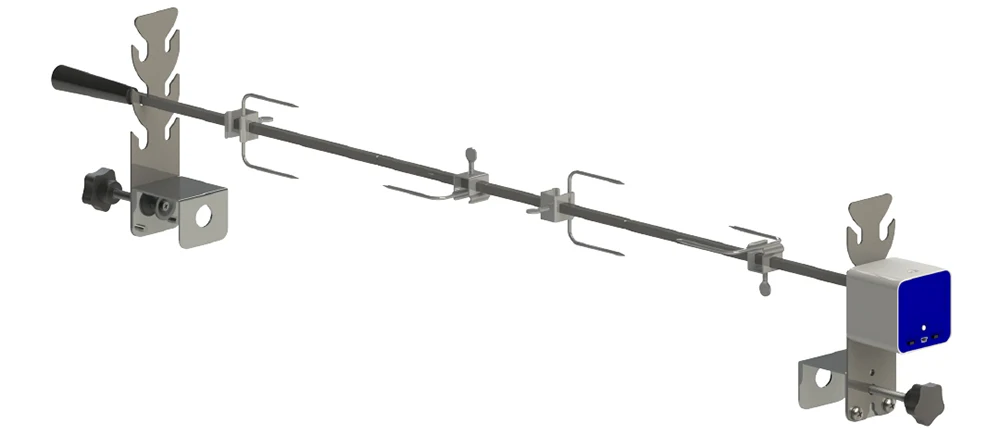

El asador eléctrico se compone de las siguientes partes:

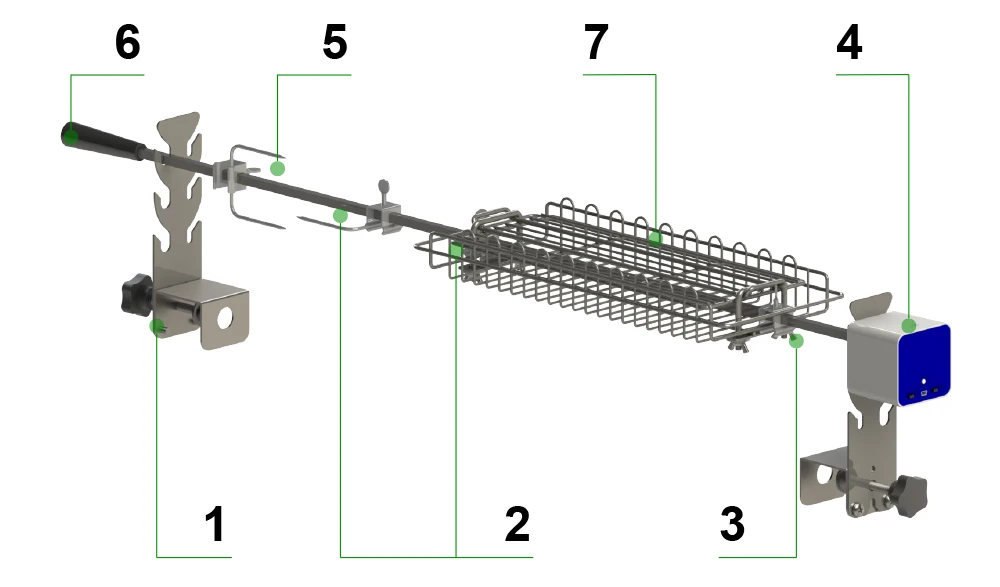

1 soporte 2 Varilla de extensión 3 Varilla giratoria 4 Motor CC multifunción 5 Tenedor (acero inoxidable 304) con tornillos de mariposa (acero inoxidable 304) 6 Mango de nailon 7 X red

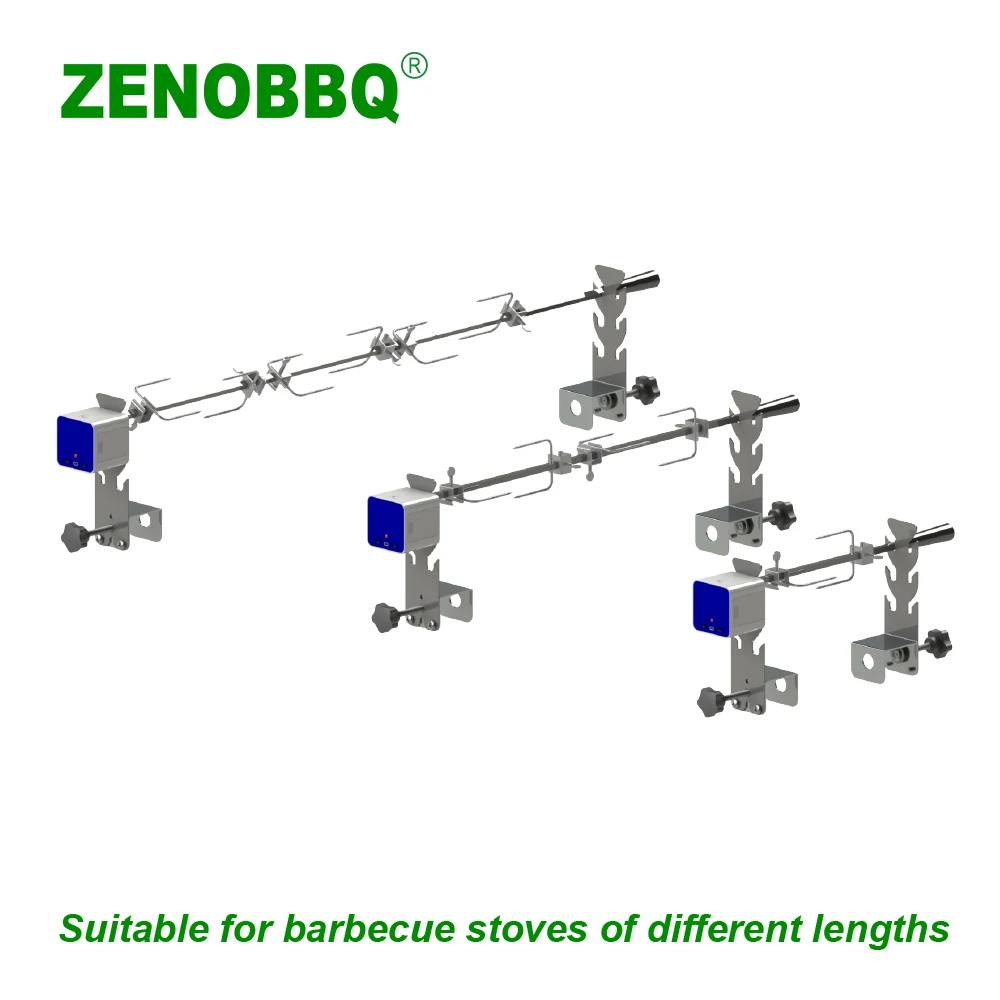

Se puede instalar en los hornos (stufas para barbacoa) para girar automáticamente pollo entero asado, pescado asado, verduras asadas, etc.Rápido de instalar sin herramientas y fácil de transportar.La longitud se puede ajustar libremente dentro del rango efectivo.
DIMENSIÓN

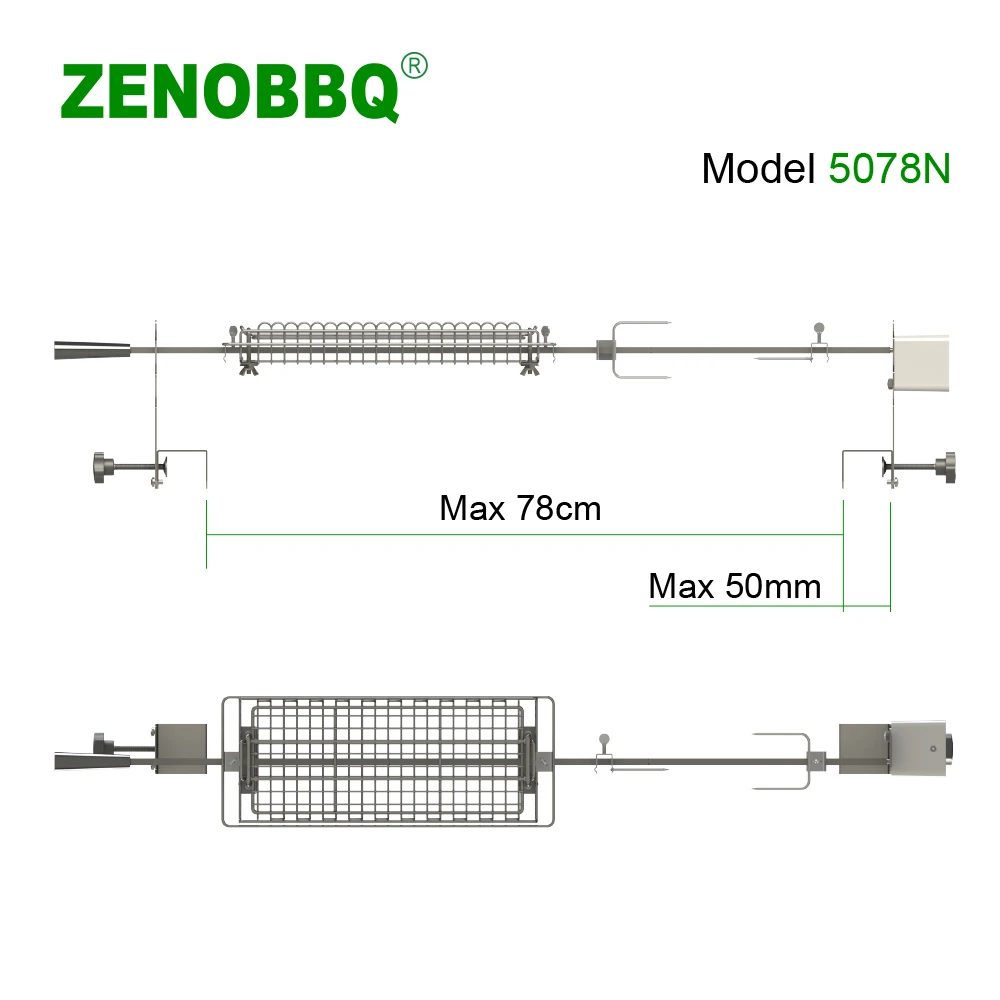

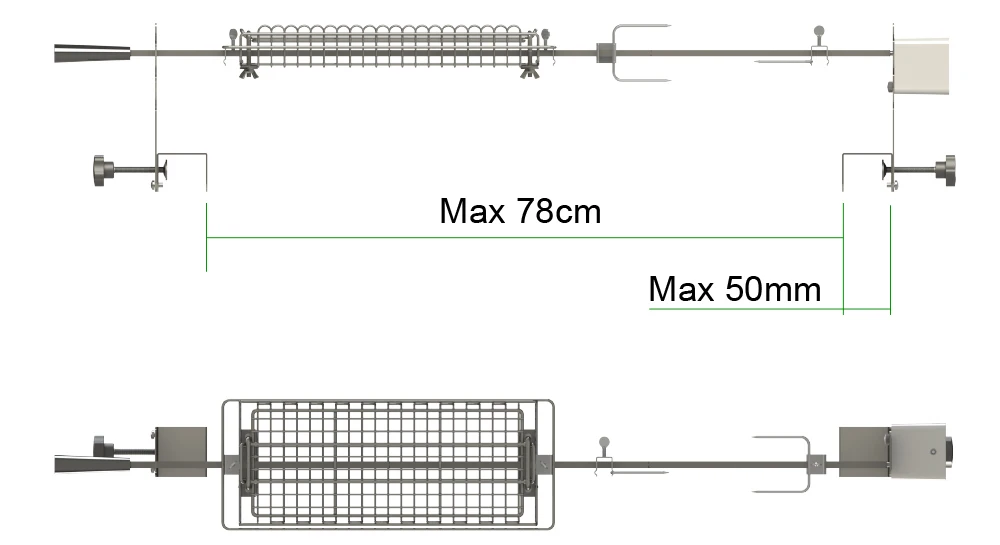

Soporta hornos (stufas para barbacoa) con diámetros interiores inferiores a 78 cm.Todos los hornos de sujeción (estufa para barbacoa) con un espesor de pared no supera los 50 mm.Si no está seguro de si su horno (estufa para barbacoa) es adecuado, puede proporcionar una imagen del diámetro interior de su horno (estufa para barbacoa), el espesor de la pared al servicio de atención al cliente en línea.
SOPORTE
NOTA: El valor predeterminado son soportes V (verticales).

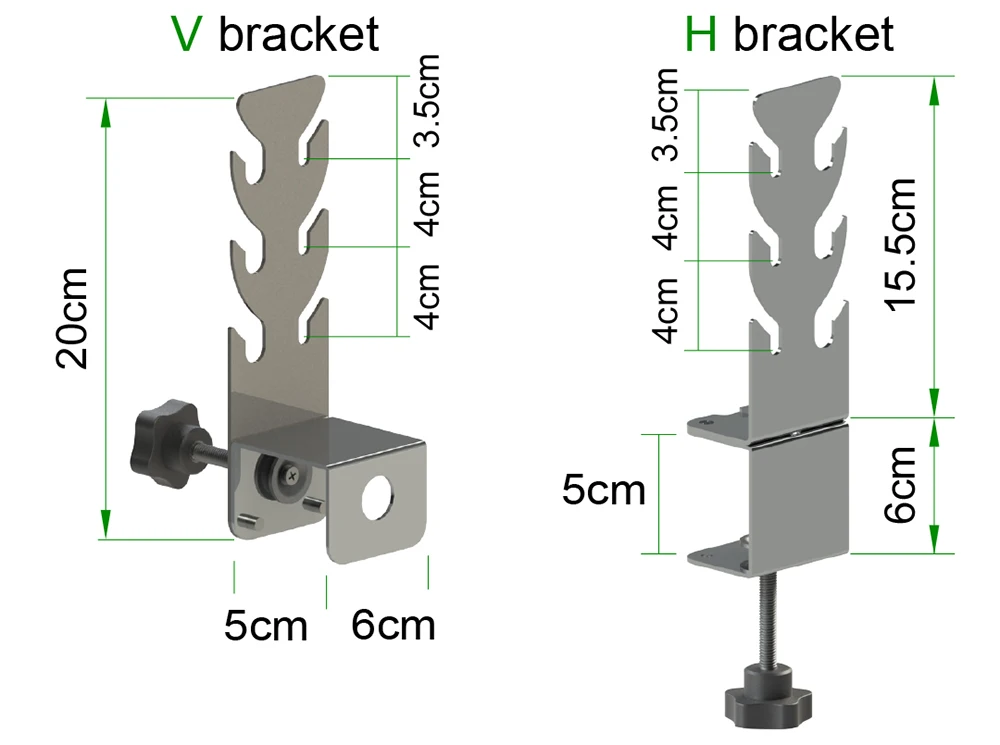

Hay dos tipos de soportes: soportes V (verticales) y soportes H (horizontales) y use soportes V (verticales) de forma predeterminada. Si necesita soportes H (horizontales), comuníquese con el servicio al cliente.Todos los soportes utilizan placas de acero inoxidable de 2 mm de espesor, con tres alturas, y utilizando dispositivos de bloqueo de roscas.

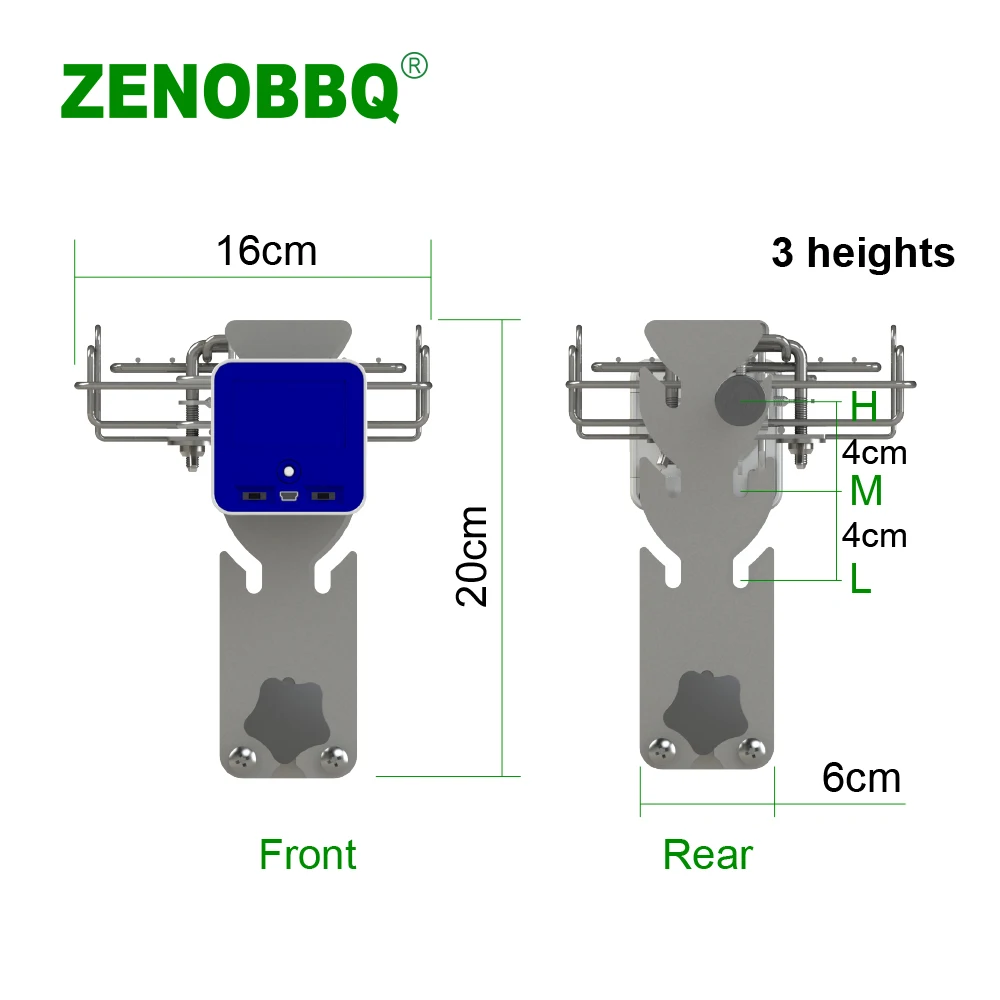

TRES ALTURAS
Alto - Medio - Bajo

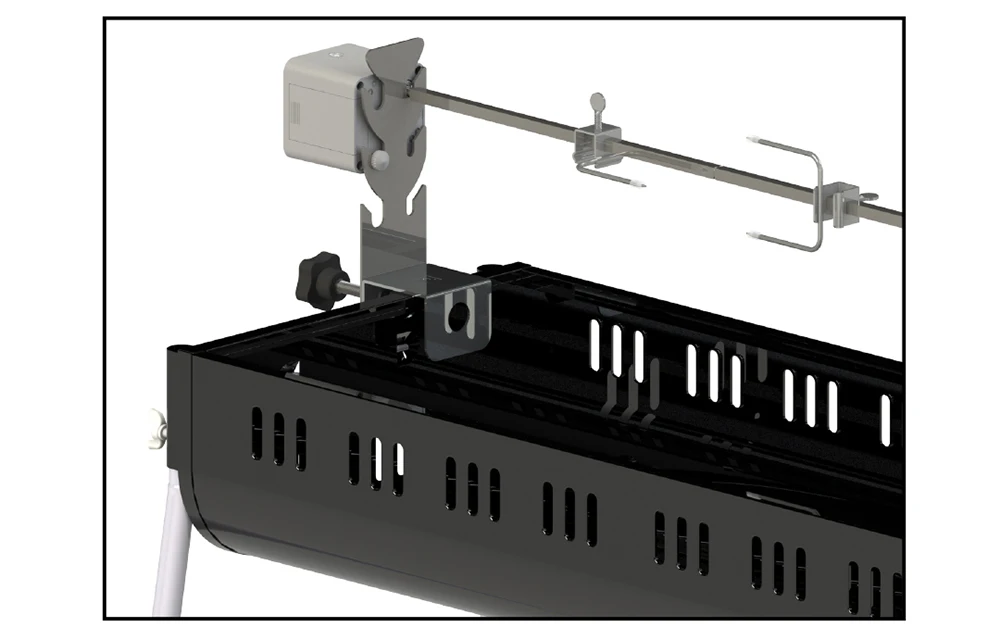

USE DETENIDAMENTE EL SOPORTE V (VERTICAL) PARA INSTALAR EN LA MUÑECA (TAVO PARA LA barbacoa)
NOTA: El horno (estufa para barbacoa) a continuación no está incluido

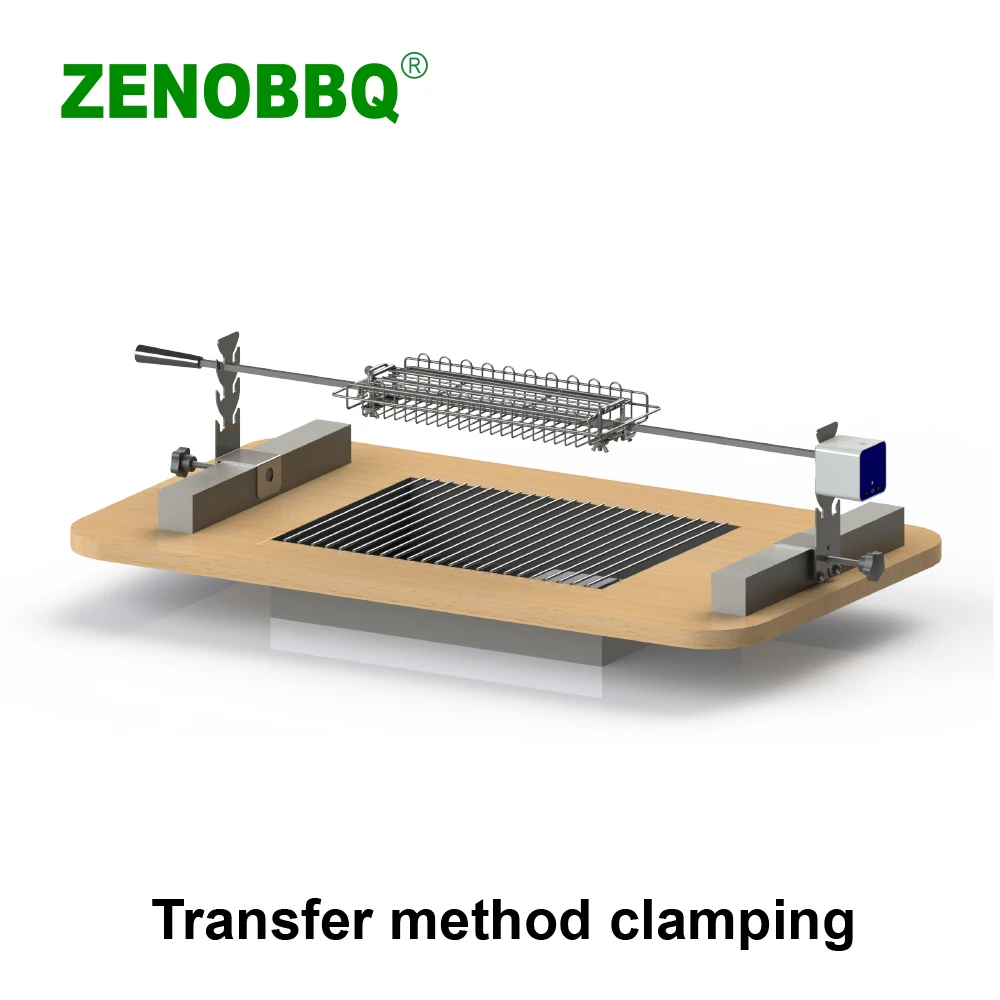

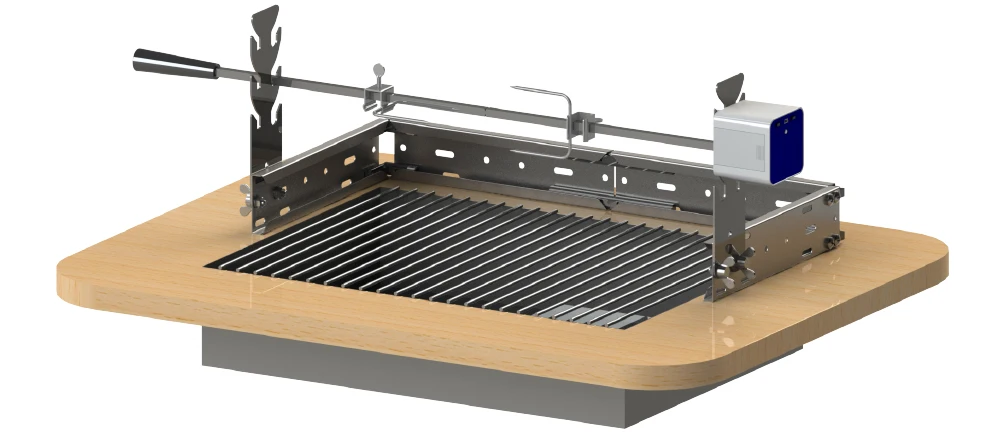

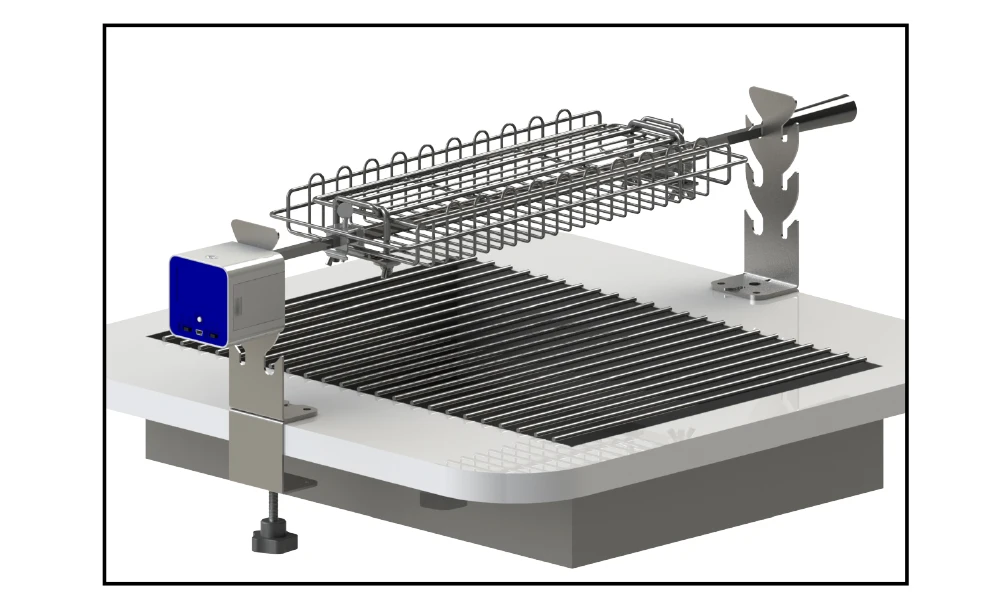

USAR SOPORTE H (HORIZONTAL) PARA INSTALAR EN LA MESA para barbacoa (comuníquese con el servicio al cliente)
NOTA: La mesa para barbacoa a continuación no está incluida
MOTOR CC multifunción (NO UTILIZAR batería recargable)
Especificaciones:
Condición: 100% nuevo
Material: nailon + metal
Color principal: Blanco
Sin corriente de carga: por debajo de 180MA
Salida: 2~5RPM
Dirección de rotación: CW
Voltaje: CC 5 V (con cable USB de 1 metro)
Batería: 3 pilas AAA (no incluidas, NO UTILIZAR batería recargable)
NOTA: NO UTILIZAR batería recargable
Puerto del rotador: 0~5,0 kgf.cm (0~11 lbs)

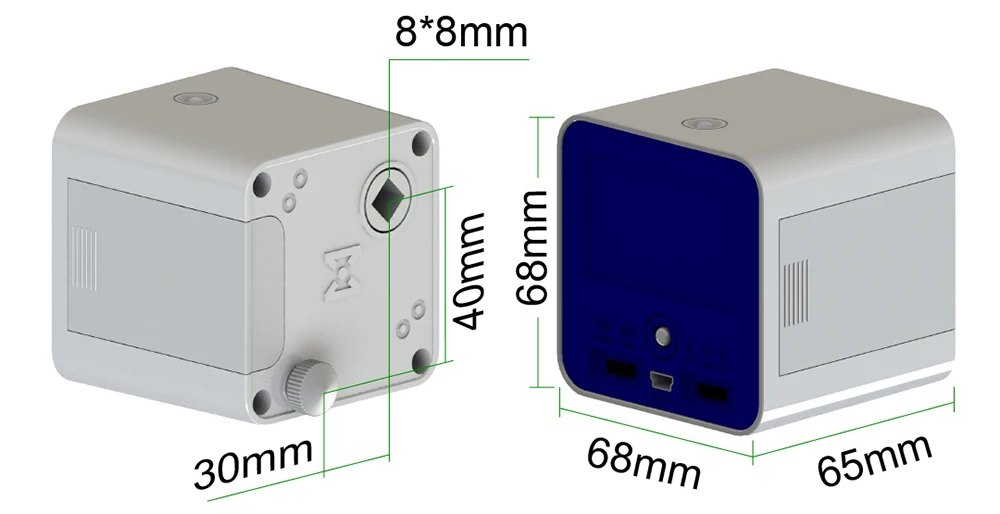

Tamaño de la rama asada: 8 * 8 mm / 0,32 * 0,32 pulgadas
Tamaño del motor: 6,8 * 6,8 * 6,5 cm / 2,7 * 2,7 * 2,6 pulgadas

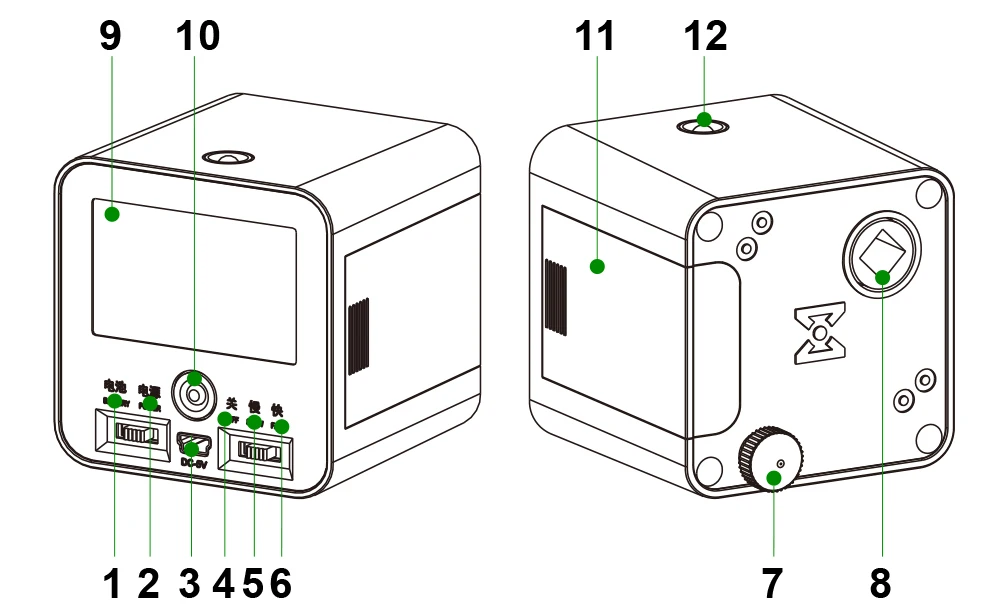

1 Batería 2 Alimentación 3 Mini-USB 4 Apagado 5 Lento 6 Rápido 7 Perro de límite 8 Eje de salida 9 Etiqueta de parámetros 10 Interruptor LED 11 Cubierta del compartimento de la batería 12 LED
INSTRUCCIONES DE INSTALACIÓN DEL MOTOR

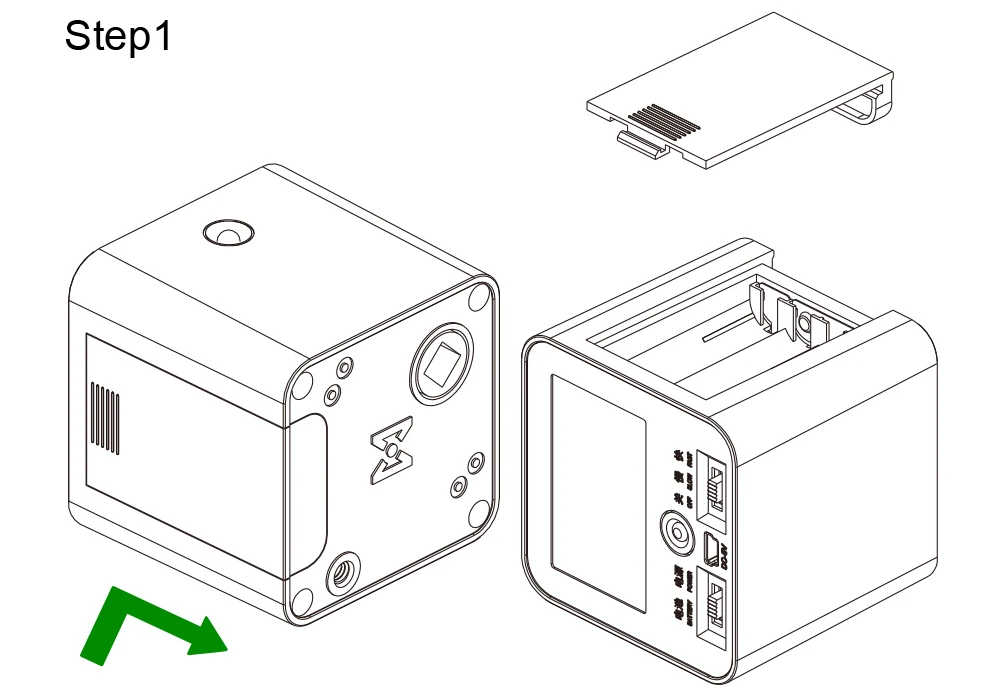

PASO 1
Presione y deslice la tapa del compartimento de la batería.

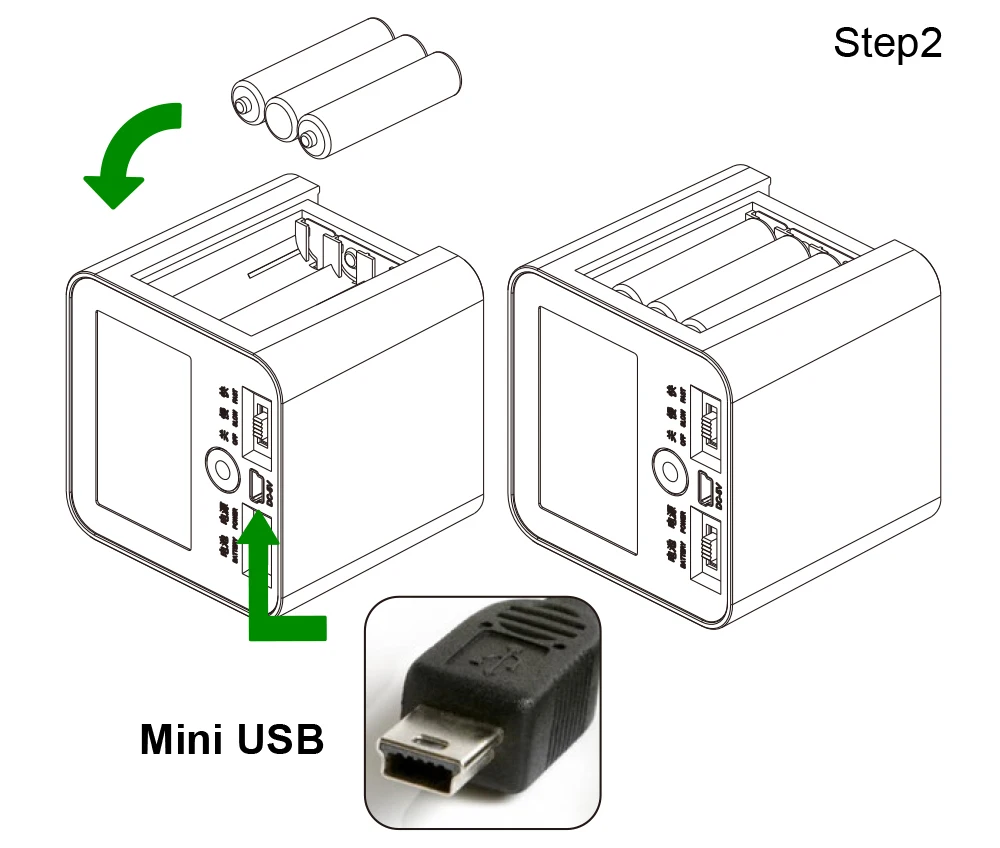

PASO 2
Coloque 3 pilas AAA (preparadas por el cliente, NO UTILIZAR batería recargable) o conéctelo con un banco de energía (preparado por el cliente) use el cable USB.
NOTA: Muchos bancos de energía en el mercado tienen funciones de protección contra sobrecorriente.Cuando se utiliza el motor, la corriente que pasa aumenta a medida que aumenta la carga.Una vez que se excede la corriente permitida, el banco de energía cortará automáticamente la energía, lo que hará que el motor se detenga, lo cual no es la calidad del motor.Por este motivo, recomendamos utilizar un banco de energía sin función de protección contra sobrecorriente.

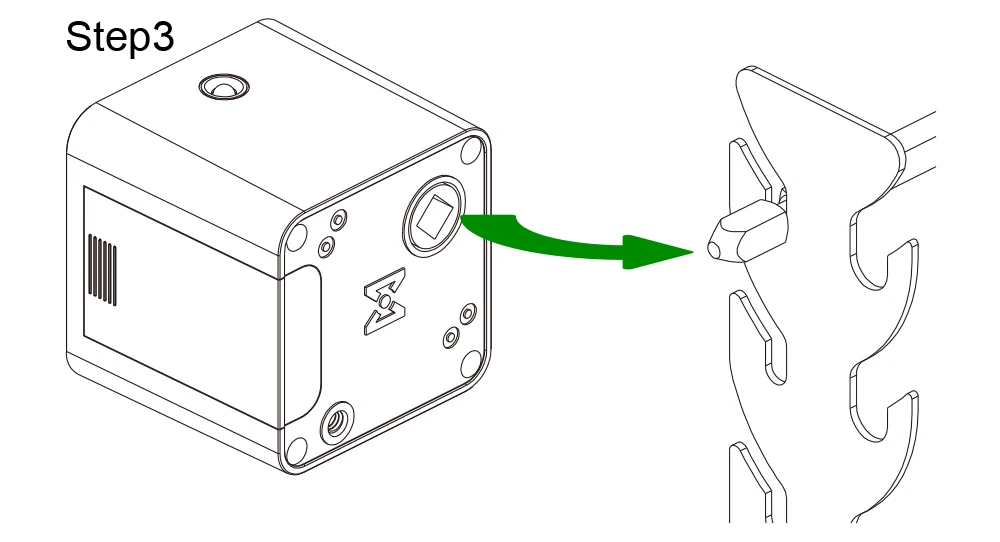

PASO 3
Inserte el eje de salida del motor en la varilla giratoria.

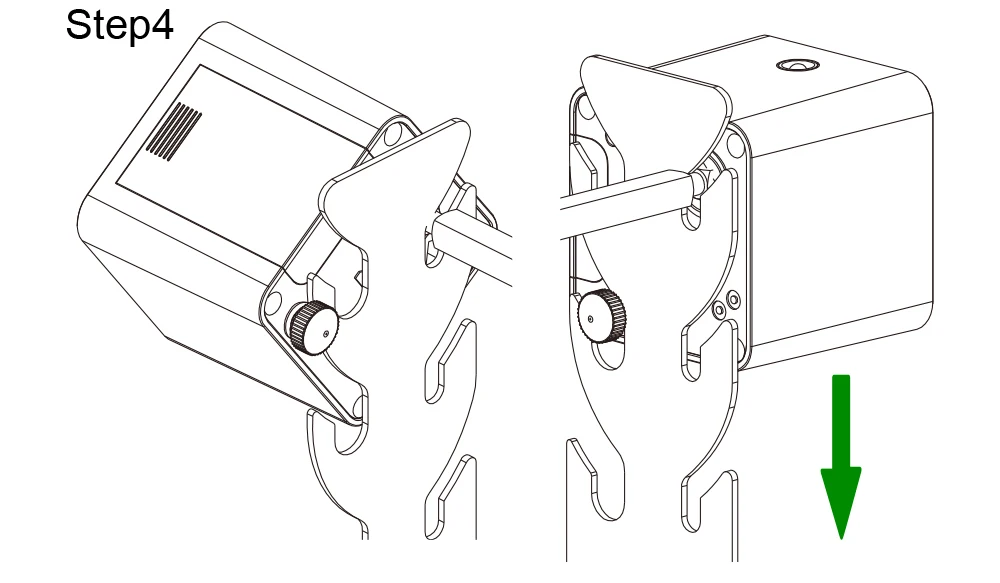

PASO 4

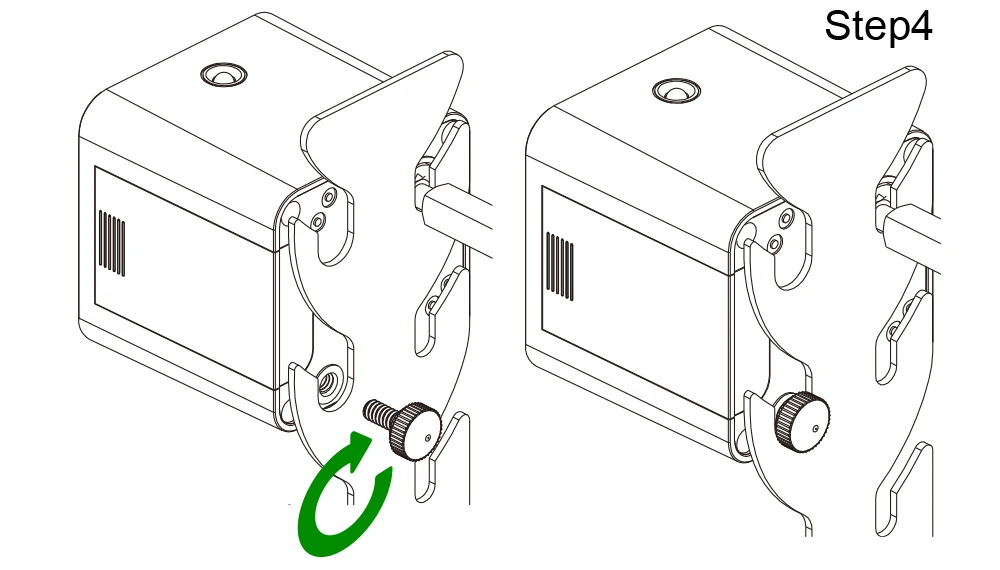

Opción A
Si el pasador de límite está preenvendido en el motor, como se muestra en la figura siguiente, levante ligeramente el motor y gírelo en un ángulo para permitir que el pasador de límite se deslice hacia la ranura grande y luego déjelo caer libremente.
Opción B
Si el pasador de límite no se atornilla en el motor con anticipación, como se muestra en la siguiente figura, inserte el pasador de límite y apriételo en el sentido de las agujas del reloj para fijarlo.
PASOS DE INSTALACIÓN

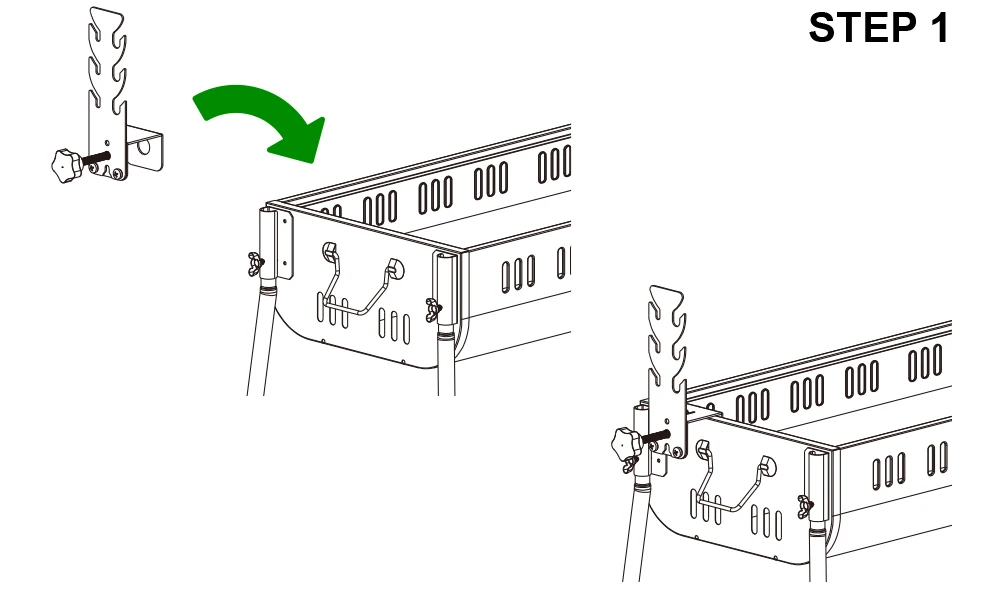

Paso 1
Gire los tornillos de bloqueo en un soporte en sentido antihorario para aflojarlos a la posición adecuada.Luego sujete este soporte a la posición adecuada del horno (estufa para barbacoa) (se vende por separado, lo mismo a continuación). Gire el tornillo de bloqueo en el sentido de las agujas del reloj para no apretar.

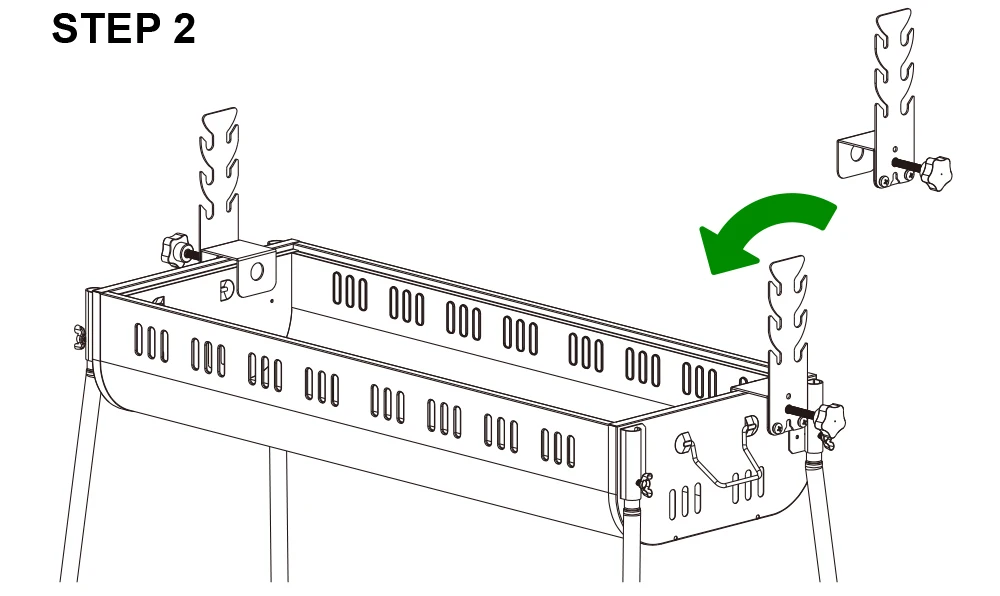

Paso 2
De la misma manera, sujete el otro soporte al otro lado del horno (estufa para barbacoa).
Paso 3

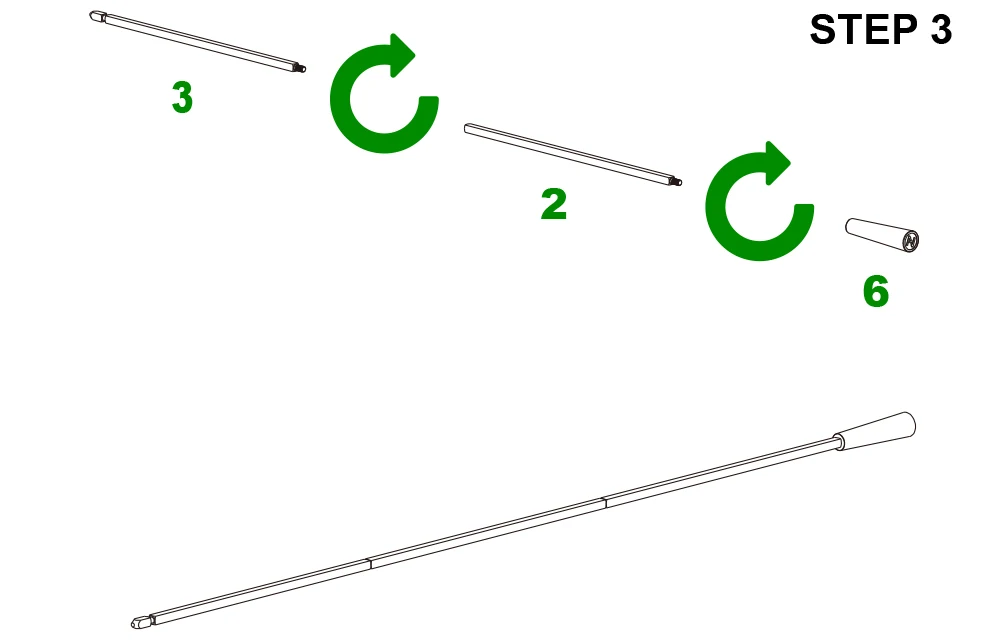

Gire la una o dos varillas de extensión (2) en el sentido de las agujas del reloj hasta la varilla giratoria (3), no apriete, atornille el mango de nailon (6) a la varilla de extensión (2) de la misma manera y apriételo.
Paso 4

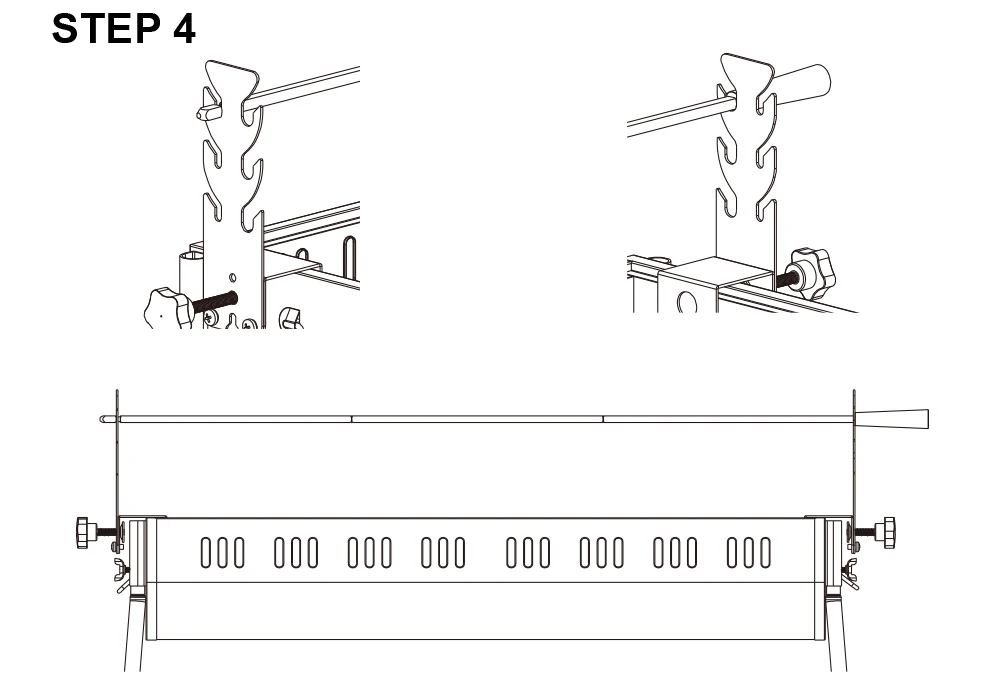

Colóquelo en los soportes para probar como se muestra (la varilla giratoria se coloca en la ranura pequeña, la varilla de extensión se coloca en la ranura grande), que puede girar suavemente y luego apriete los tornillos de bloqueo en los soportes.

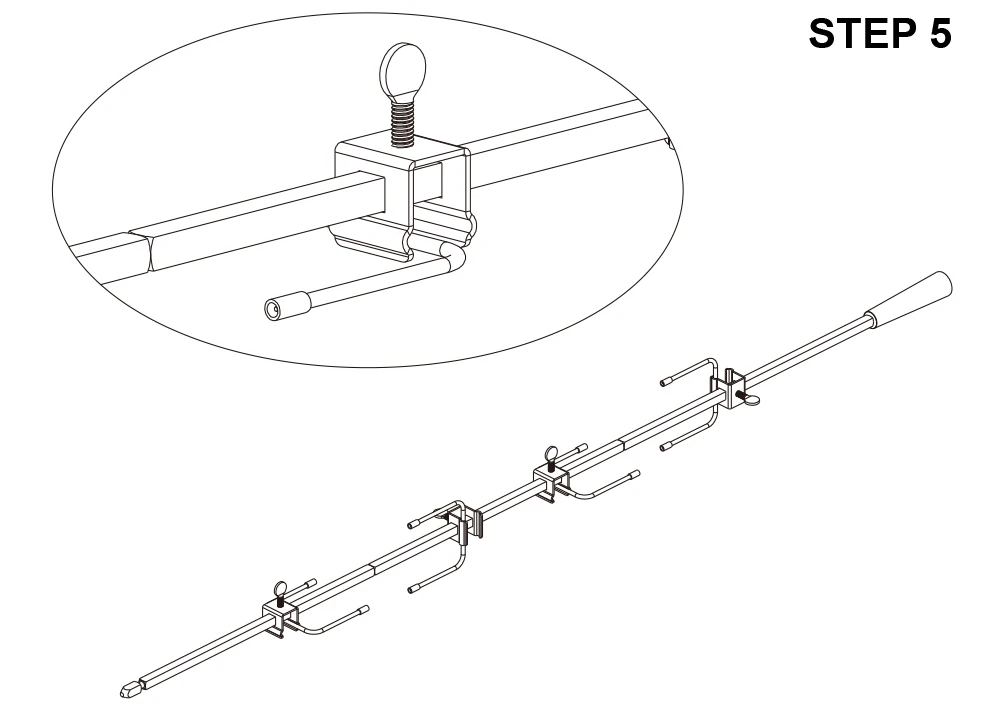

Paso 5
Las horquillas a través de la varilla, atornille los tornillos de mariposa a las horquillas.Después de cargar la comida, ajústela en la posición adecuada y apriete los tornillos de mariposa.
MISALIGNO NORMAL
NOTA: El procesamiento de roscas debe tener un cierto espacio libre, por lo que es difícil tener el mismo plano después de apretar la varilla y habrá una desalineación normal.En este momento, solo necesitas aflojar un poco la varilla y luego colocar la horquilla en la varilla después de que el avión coincida.Apriete la varilla después de cargar toda la comida.

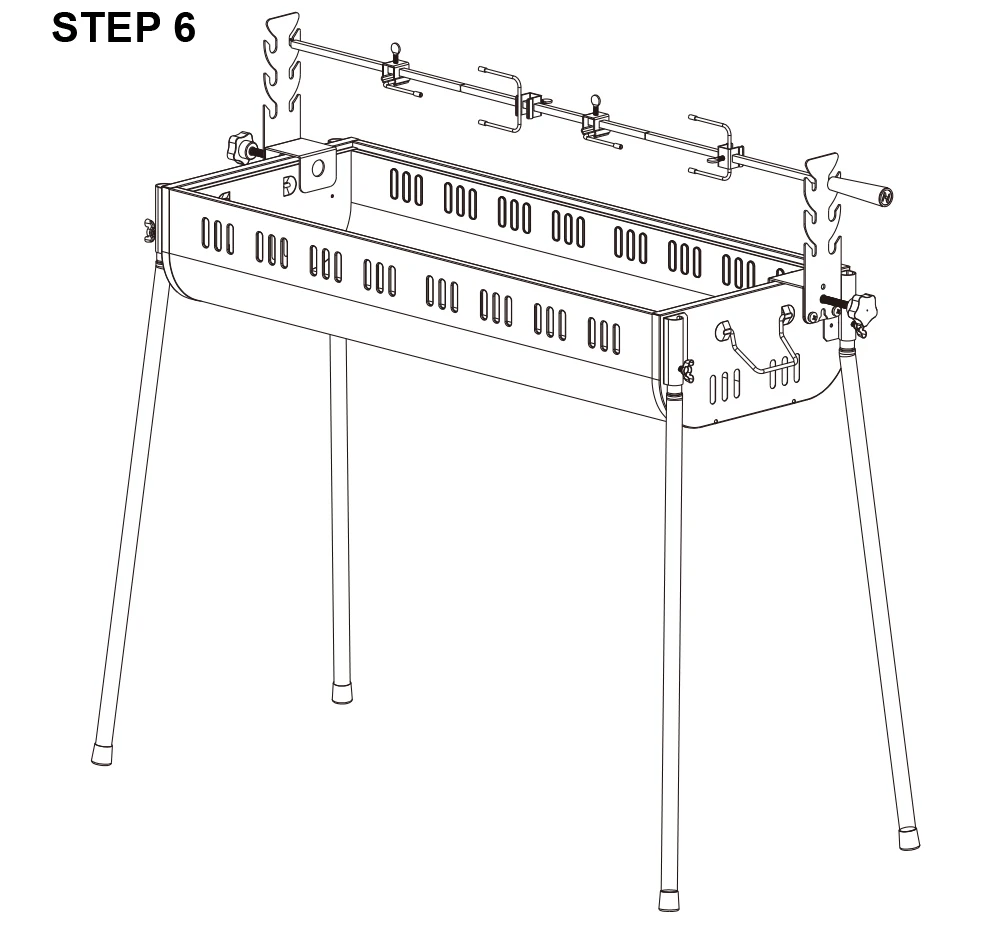

Paso 6
Consulte el paso 4 colóquelo a la altura adecuada en los soportes para girar.

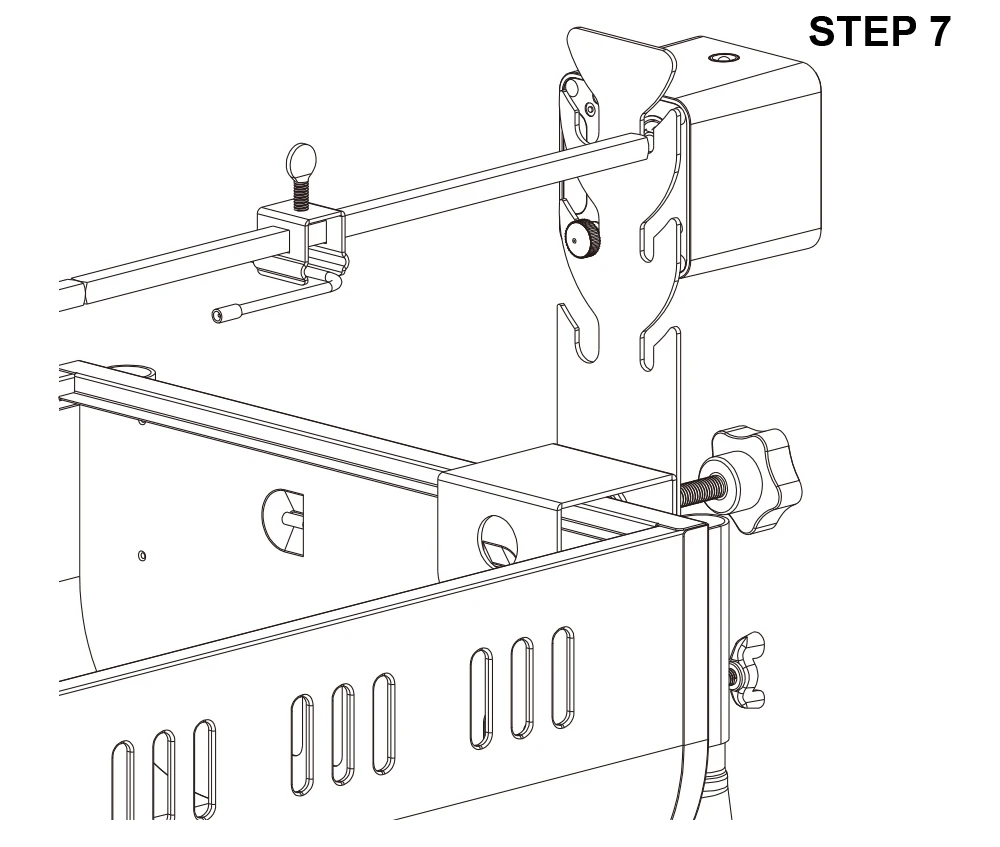

Paso 7
Consulte las instrucciones de instalación del motor.

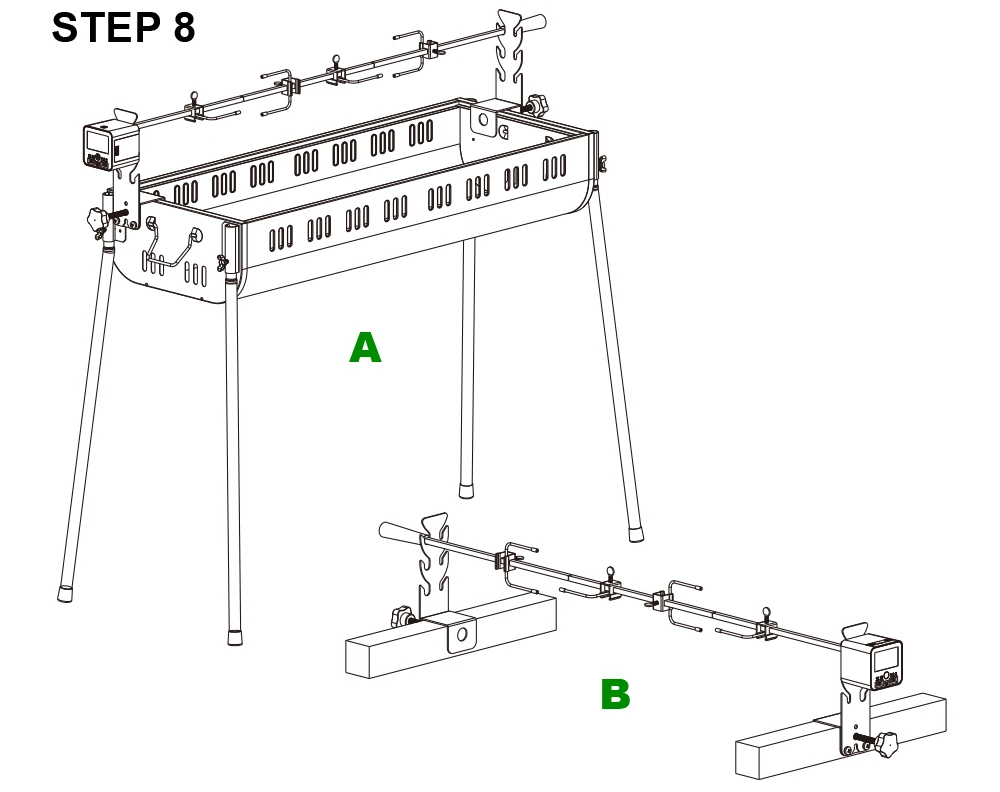

Paso 8
La instalación está completa.
La opción A es adecuada para hornos (ofensas para barbacoa): Soporta hornos (ofensas para barbacoa) con diámetros internos inferiores a 78 cm.Todos los hornos de sujeción (estufa para barbacoa) con un espesor de pared no supera los 50 mm.

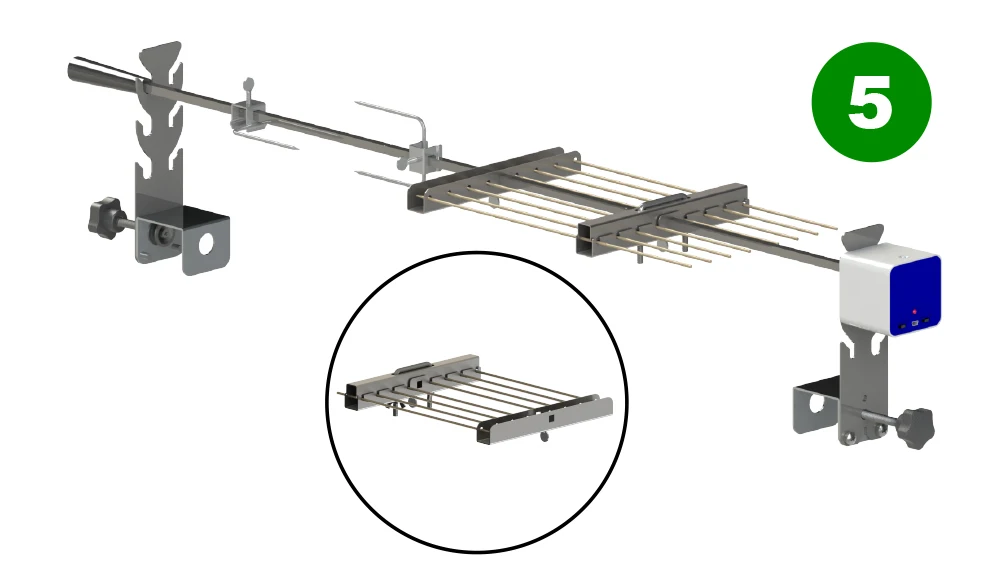

La opción B le brinda más imaginación de bricolaje.
Compra accesorios por separado
Haga clic en la imagen a continuación para comprar el MANGO

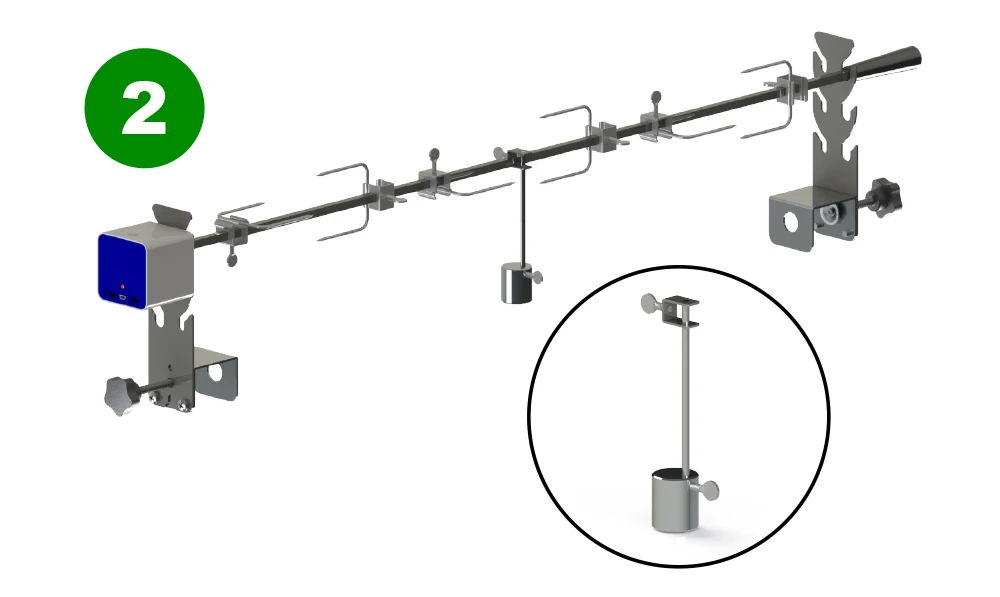

Haga clic en la imagen a continuación para comprar el EQUILIBRIO DE MOSTRADOR DE GRILL
Haga clic en la imagen a continuación para comprar las FORJAS

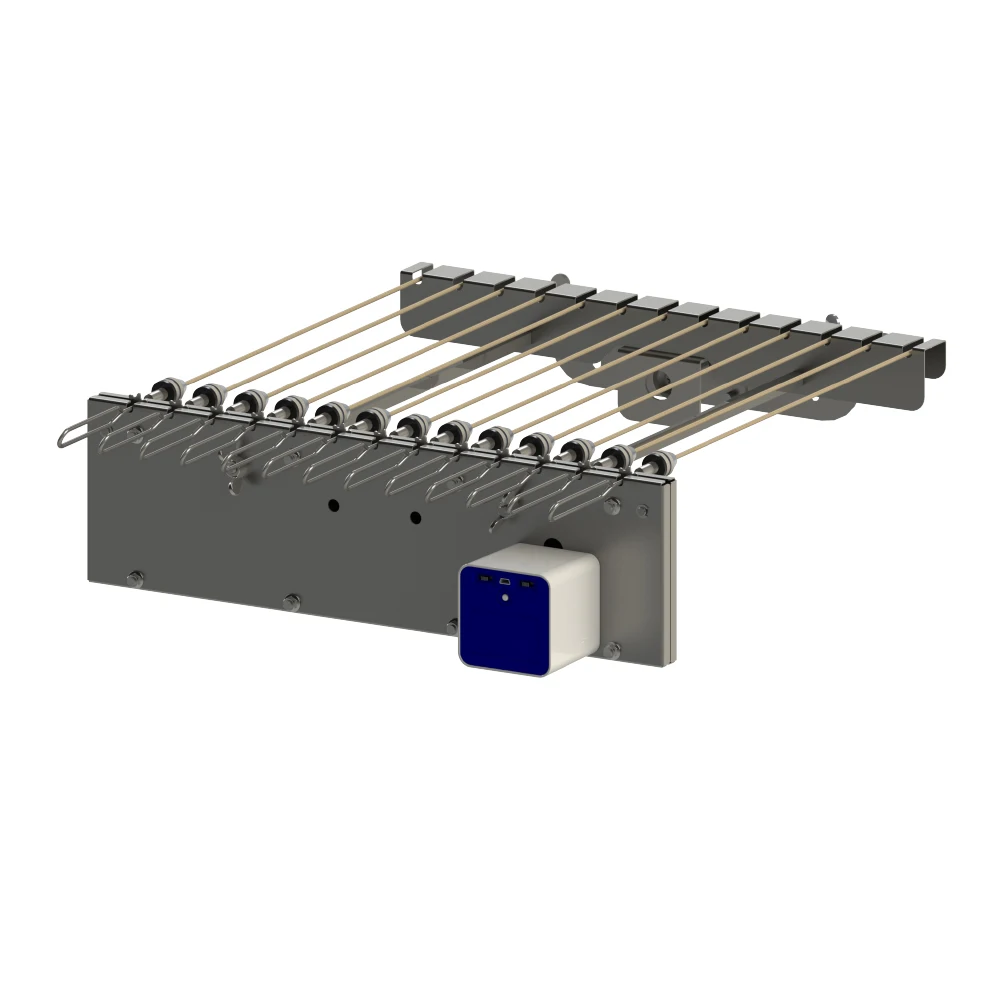

Haga clic en la imagen a continuación para comprar los SKEWERS GIRATORES
Haga clic en la imagen a continuación para comprar el pinchador de giro automático
MOTOR SIN BATERÍA
El motor no tiene batería, debe traer su propio banco de energía o cargador de teléfono móvil como fuente de alimentación.Para el motor multifunción LED, también puede traer sus propias 3 pilas AAA (no se permiten pilas recargables) como fuente de alimentación.
Debido a que el motor se utiliza generalmente en un ambiente de alta temperatura, la batería de litio incorporada es propensa a sufrir riesgos de explosión.
Acerca del banco de energía
NOTA: Muchos bancos de energía en el mercado tienen funciones de protección contra sobrecorriente.Cuando se utiliza el motor, la corriente que pasa aumenta a medida que aumenta la carga.Una vez que se excede la corriente permitida, el banco de energía cortará automáticamente la energía, lo que hará que el motor se detenga, lo cual no es la calidad del motor.
