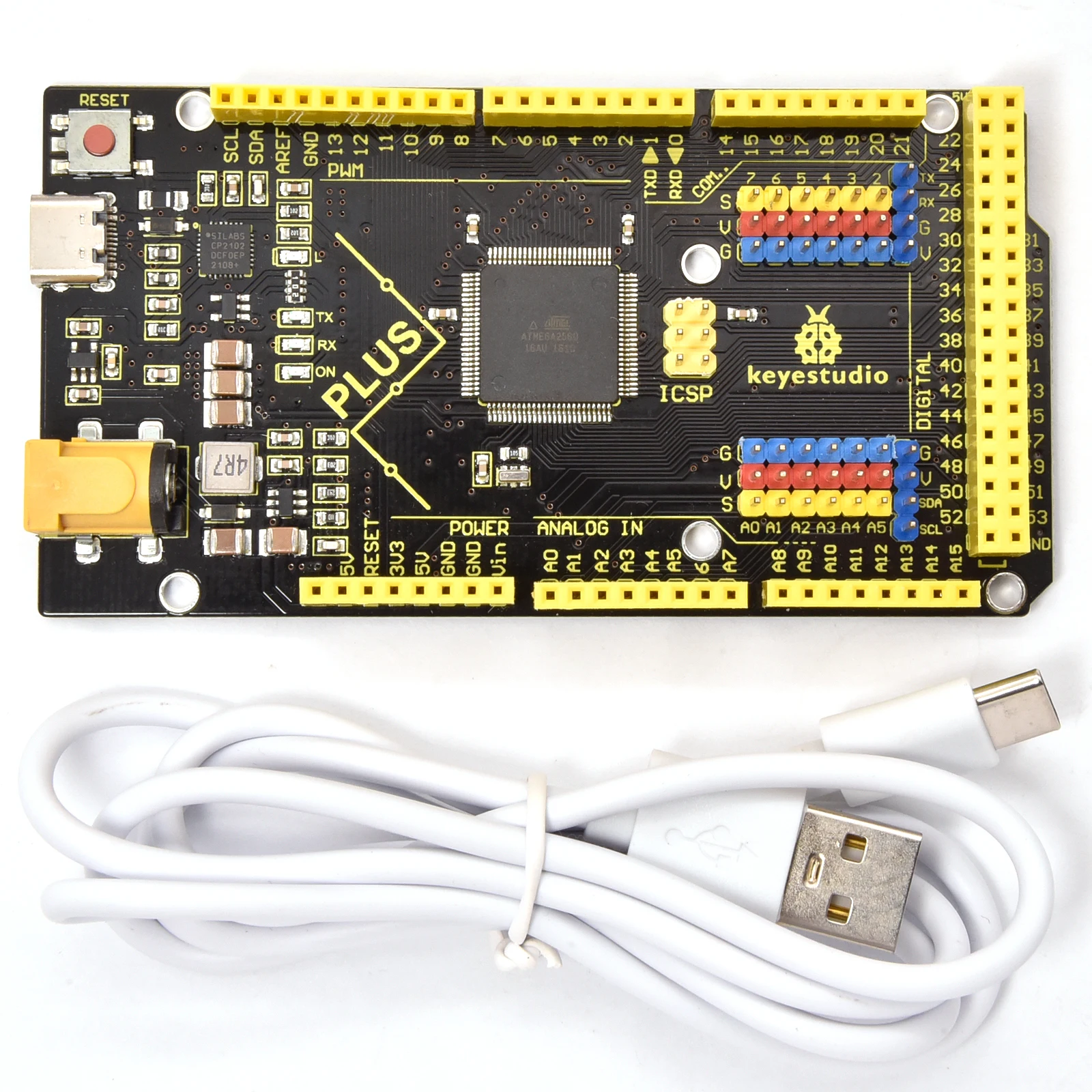

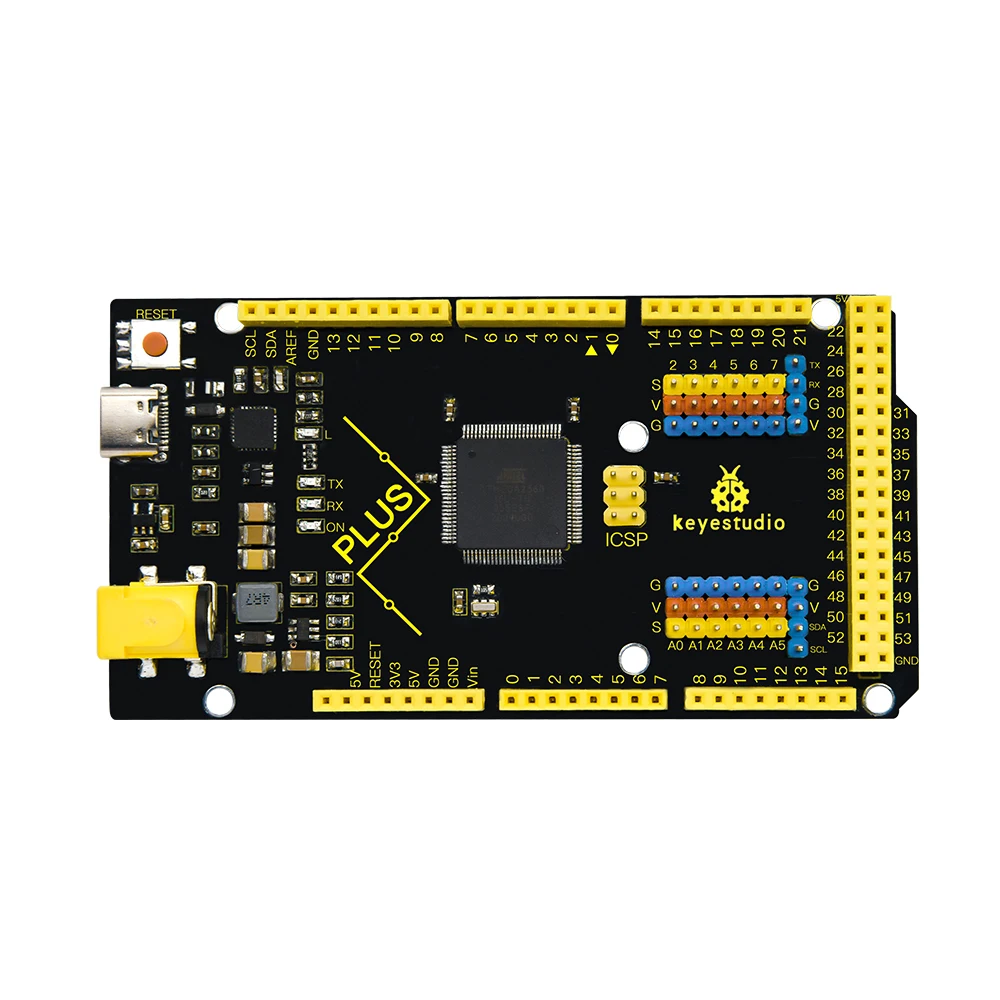

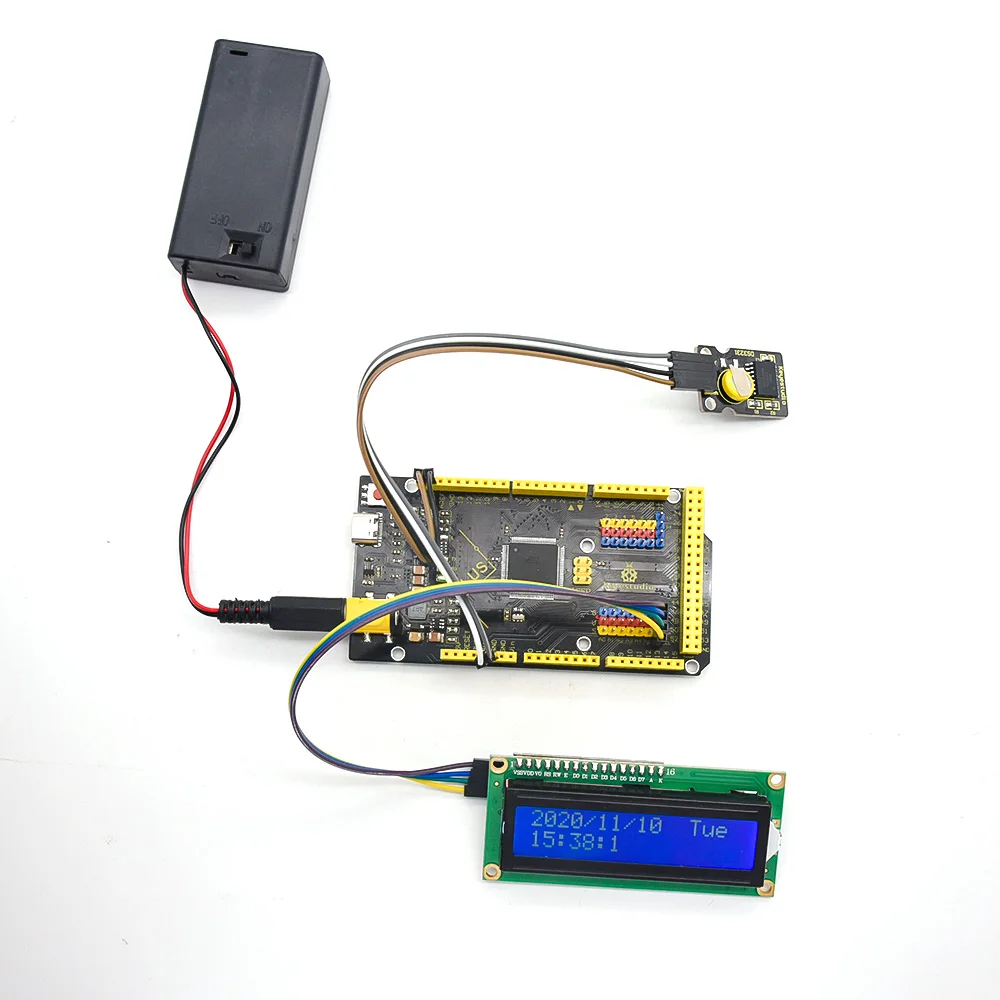

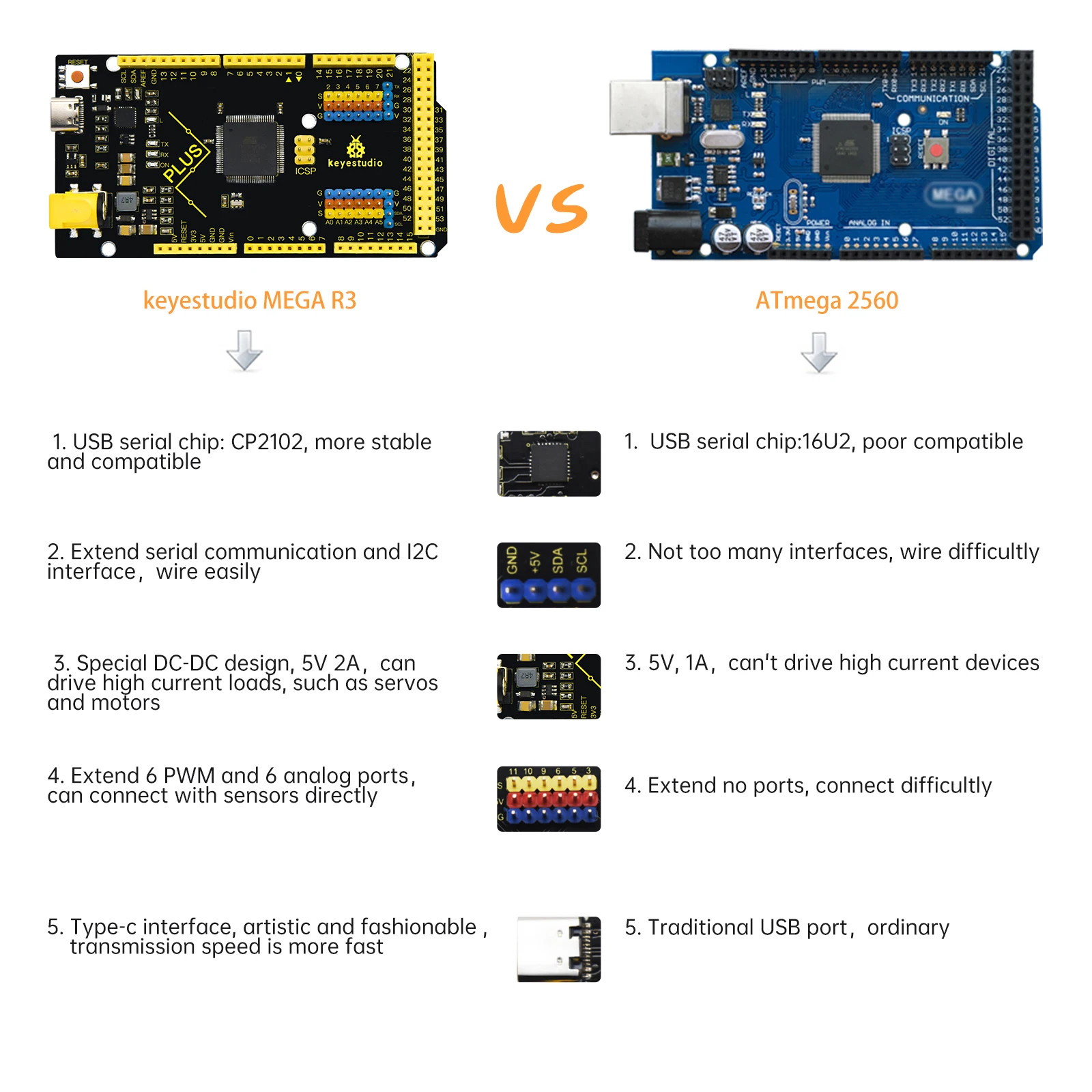

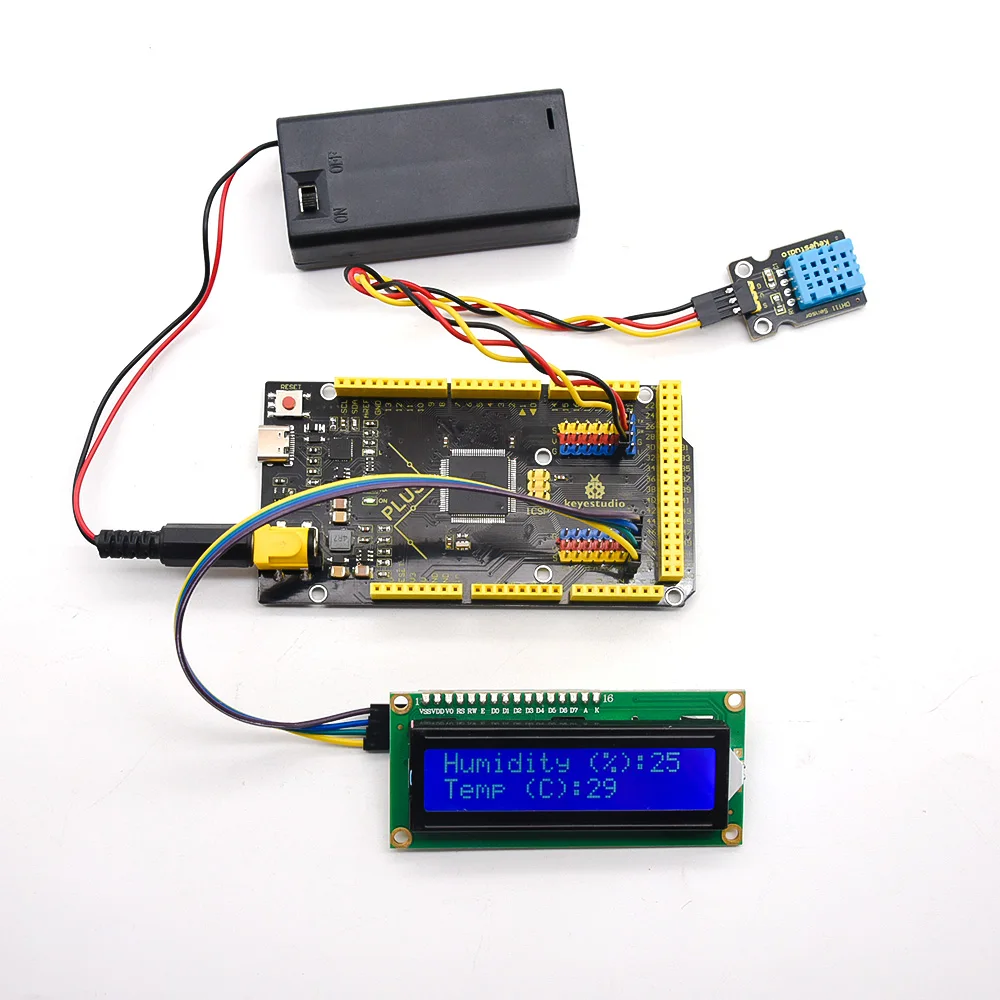

La placa KEYESTUIDO Mega 2560 Plus, cuyo núcleo es de tipo de procesador, es totalmente compatible con ARDUINO MEGA 2560 REV3. El chip USB a TTL adopta un CP2012 más económico y estable. Esta placa PLUS consta de puertos de entrada y salida digitales de 54 canales, de los cuales 15 pines sirven como salida PWM, 16 entradas analógicas, 4 puertos de comunicación en serie, un oscilador de cristal de 16MHz, 1 puerto USB, 1 toma de corriente, 1 interfaz ICSP y 1 botón de Reinicio.

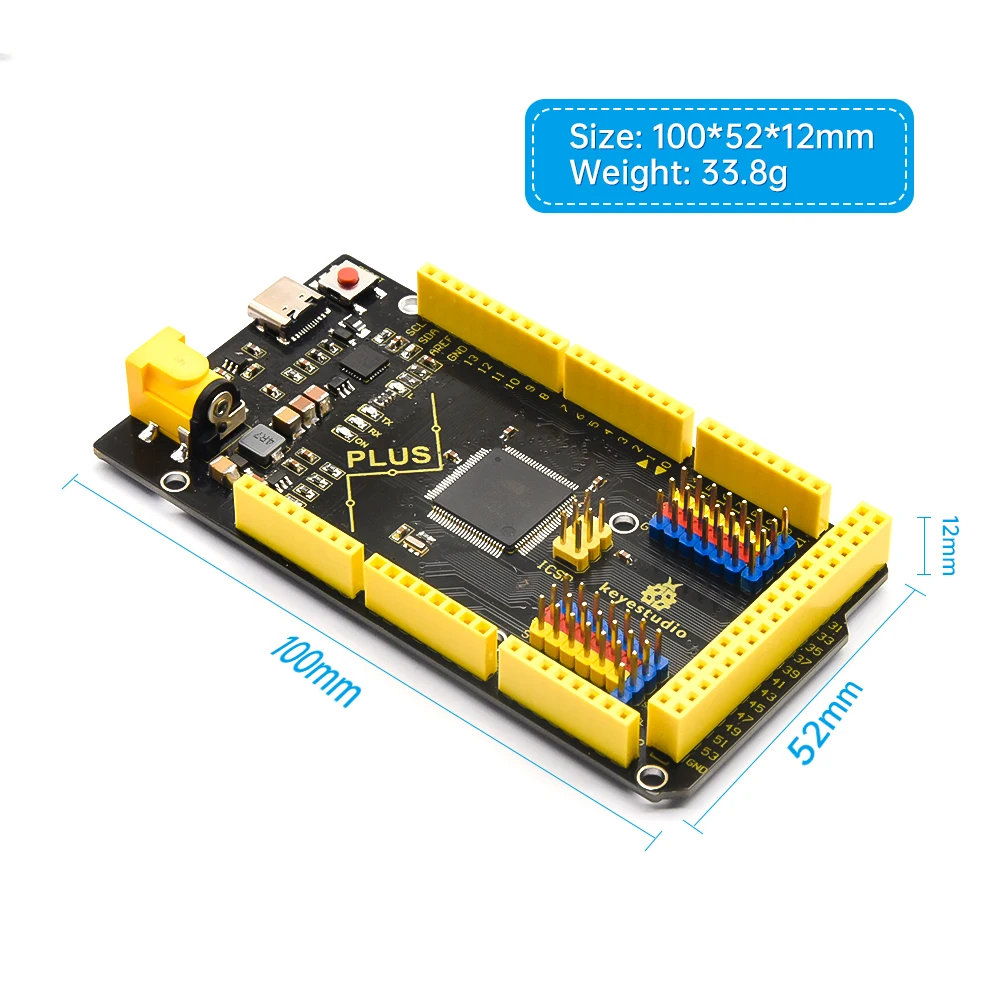

Especificación
Microcontrolador: ATMEGA2560-16AU
Chip USB a TTL: CP2102
Voltaje de funcionamiento: 5V
Voltaje de entrada (recomendado):DC 7-12V
Pines de E/S digital: 54 ()
Pines de E/S digital PWM: 15 (21, 2, 2, 2, 1, 2, 2, 2, 2, 1, 2, 2, 2, 2, 1, 2, 2, 2, 2, 2, 2, 2, 1, 2, 2, 1, 2)
Pines de entrada analógica: 16 ()
Corriente de CC por PIN de E/S: 20 mA
Corriente CC para PIN de 3,3 V: 50 mA
Memoria Flash: 256 KB de los cuales 8 KB utilizados por el gestor de arranque
SRAM: 8 KB
EEPROM: 4 KB
Velocidad del reloj: 16 MHz
LED_BUILTIN:D13

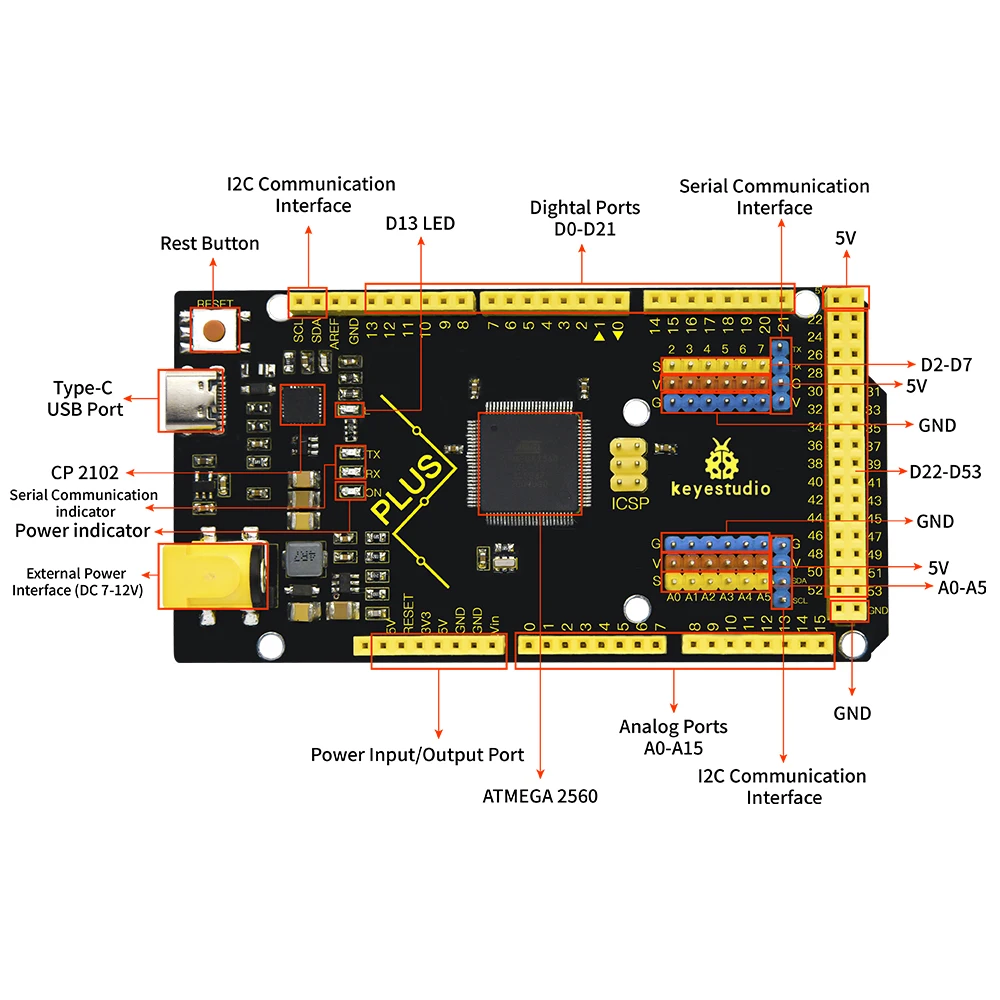

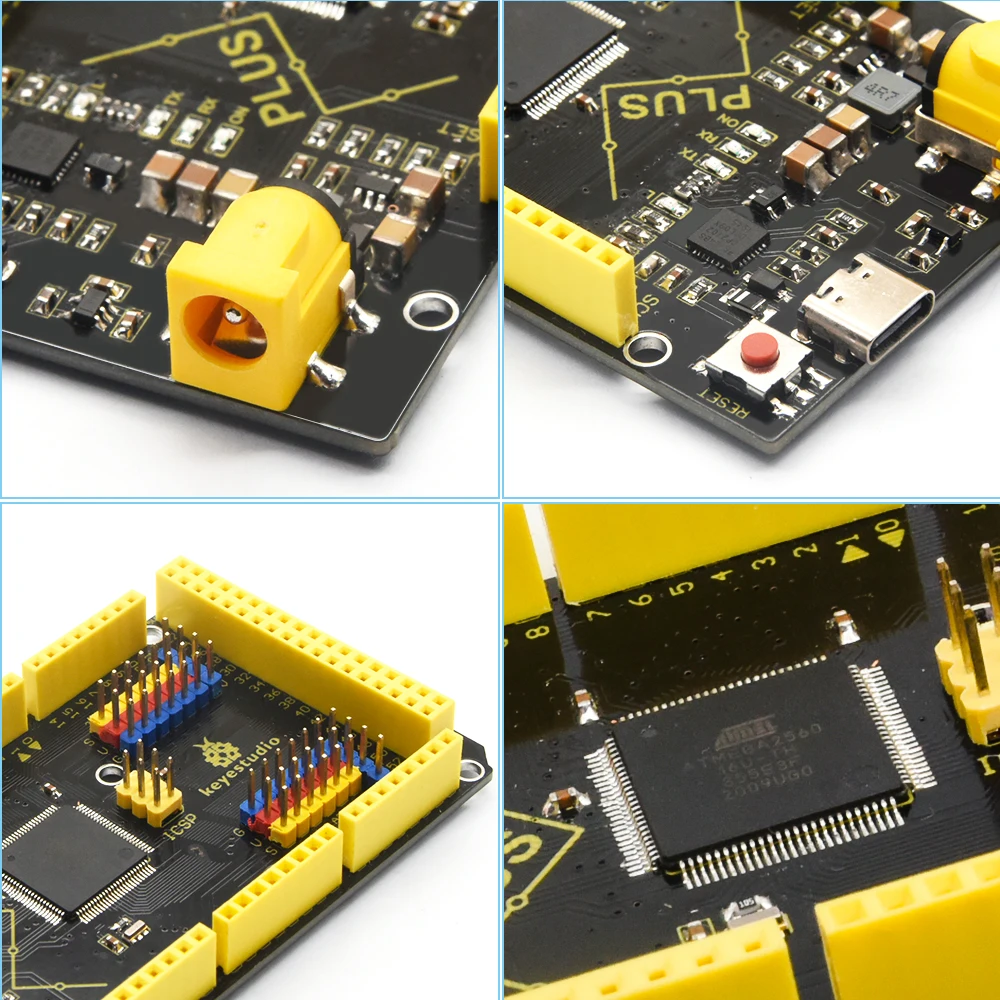

Descripción de interfaces especiales
Interfaz de comunicación serie (4 canales): serie (= RX0 D0, D1 = TX0), serie 1(D19 es RX1, D18 es TX1)
Serial2 (D17 es RX2, D16 es igual a TX2), Serial3(D15 es RX3, D14 es TX3), D0 y D1 están conectados a la parte de la parte 2.
Puerto PWM (modulación de ancho de pulso): 2. 1 y 2.
Pines de interrupción externos: D2 (interrupción 0), D3 (interrupción 1), D21 (interrupción 2), D20 (interrupción 3), D19 (interrupción 4) y D18 (interrupción 5)
Interfaz de comunicación SPI: D53 significa SS, D51 es MOSI, D50 es MISO, D52 es igual a SCK
Interfaz de comunicación IIC: D20 representa SDA, D21 es SCL
