Consejos amables:
No se proporciona ningún diagrama de circuito para el producto, no lo compre si le importa

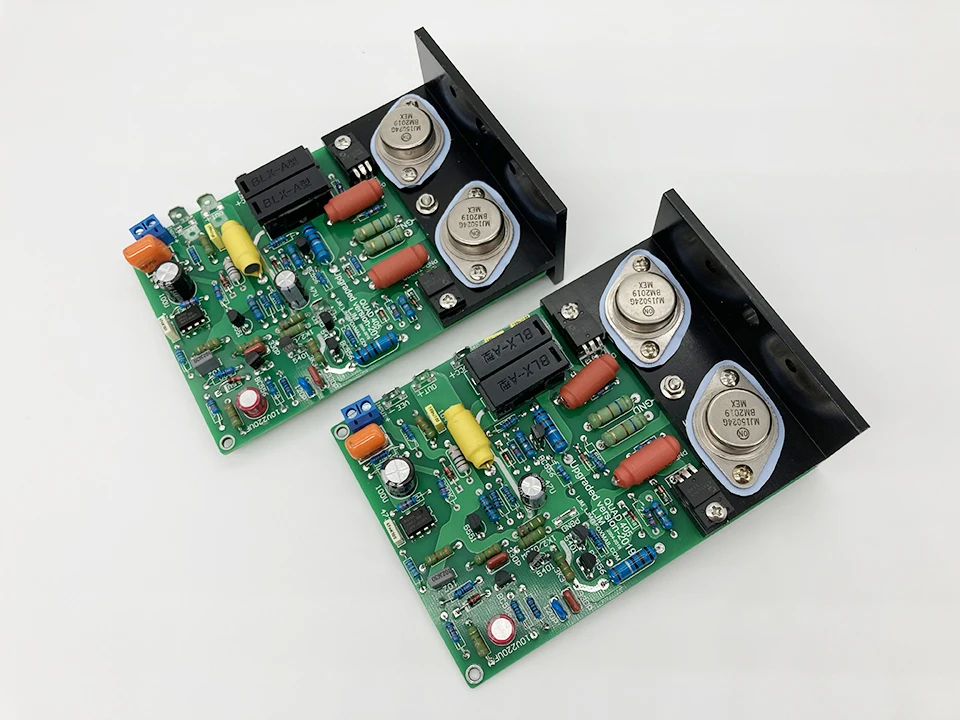

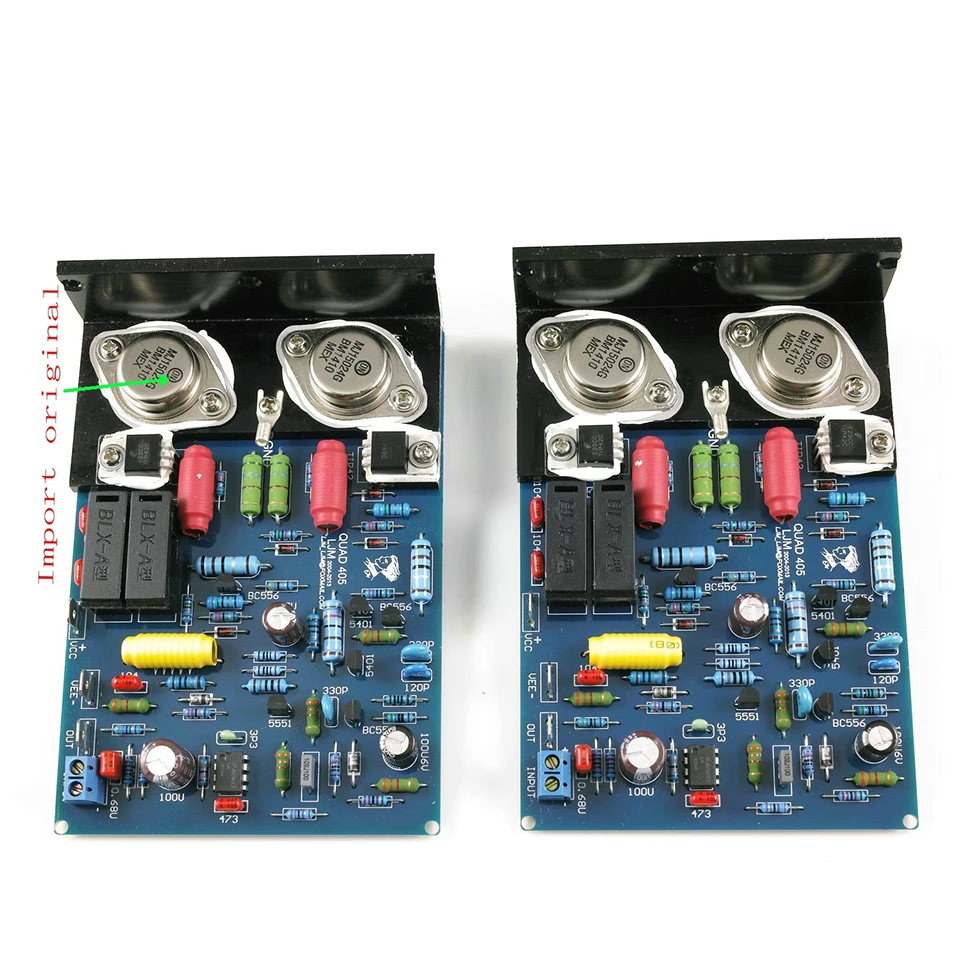

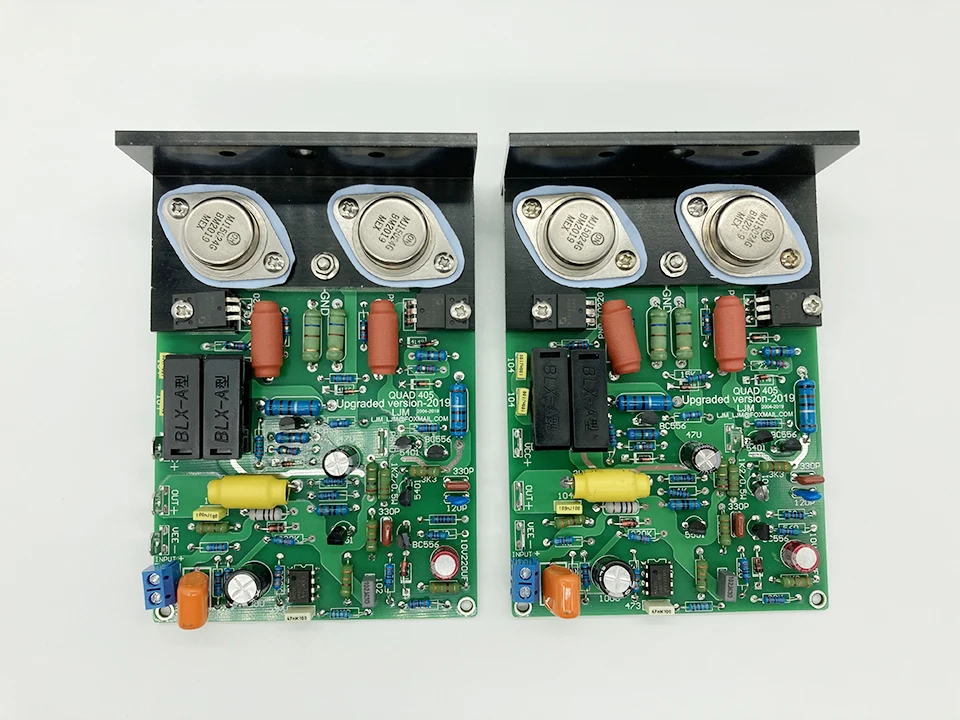

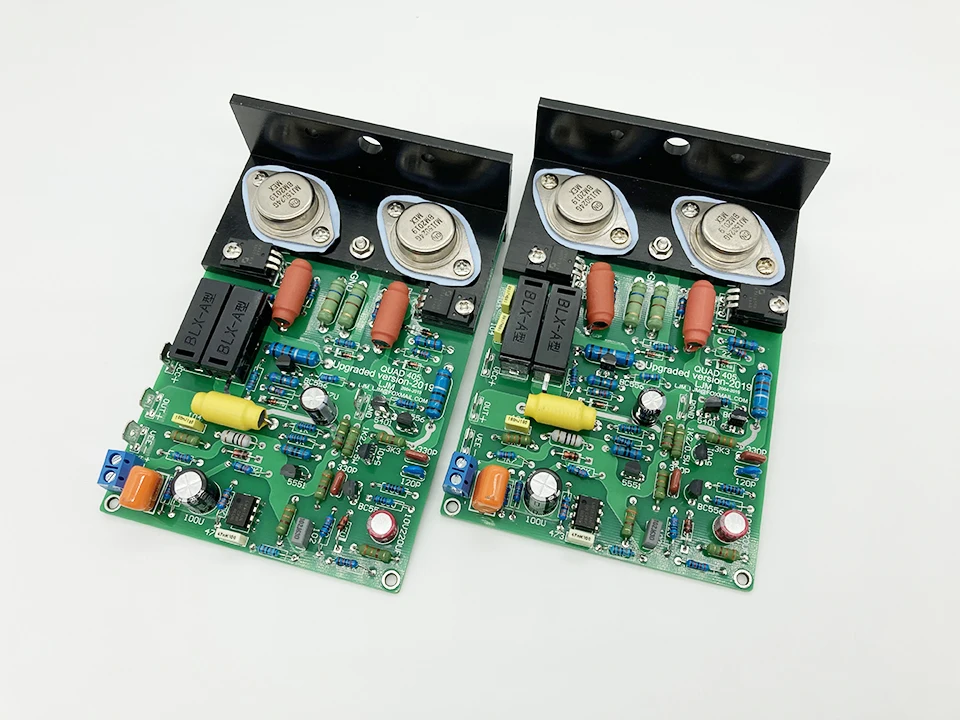

Nota: ¡La placa amplificadora de potencia es de doble canal, 2 placas!
Guía de pedidos:
Opción 1: Kit sin tubo de alimentación, el kit de bricolaje no incluye 4 piezas de tubos de alta potencia ONSEMI MJ15024;
Opción 2: kit de bricolaje, juego completo de kit de bricolaje;
Opción 3: Tablero terminado, se han completado la soldadura y las pruebas (recomendado).
Las opciones 1 y 2 son kits de bricolaje, debe traer sus propias herramientas de soldadura y hacerlo usted mismo.
Características:
● Todas las piezas son nuevas y originales;

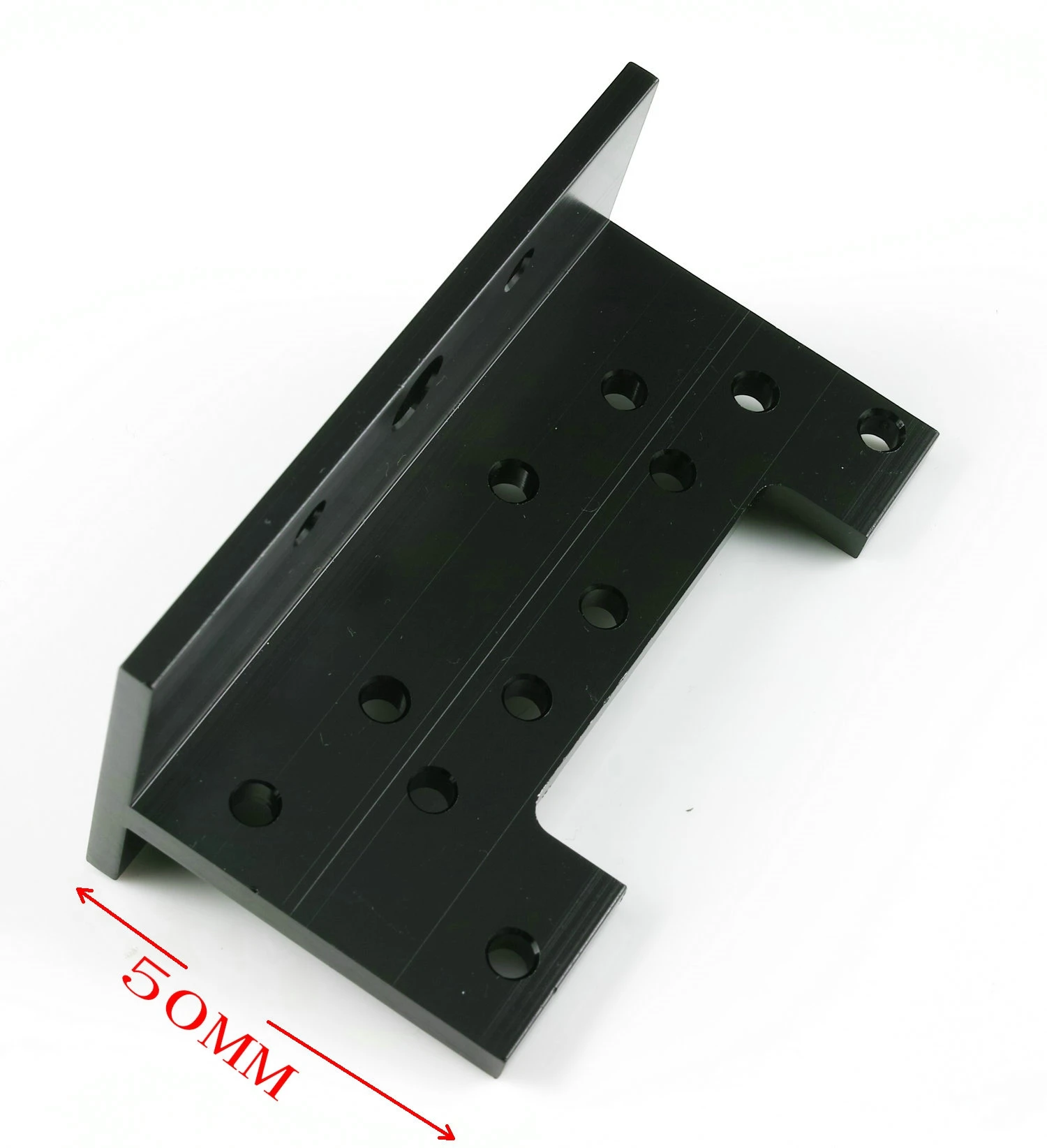

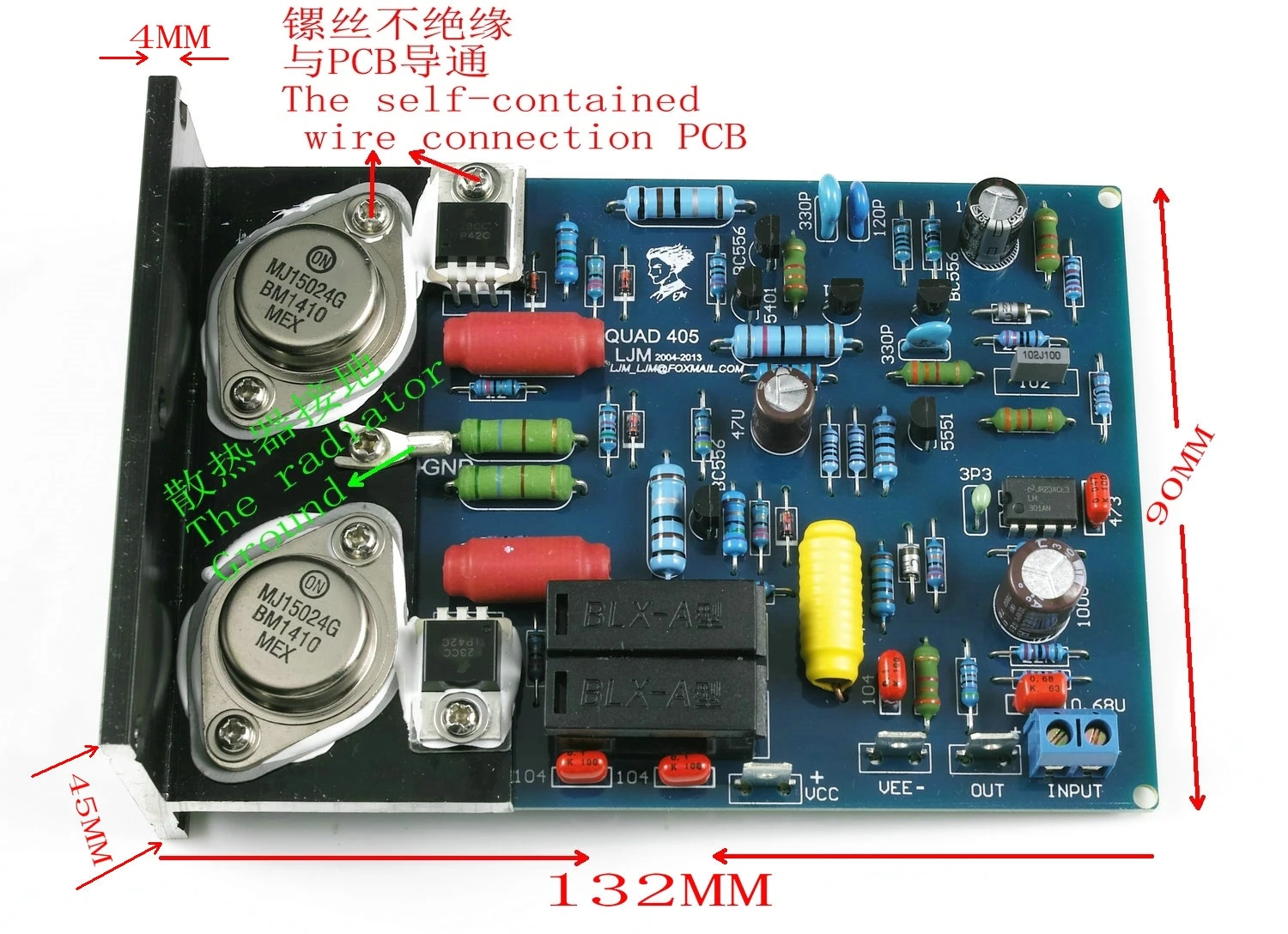

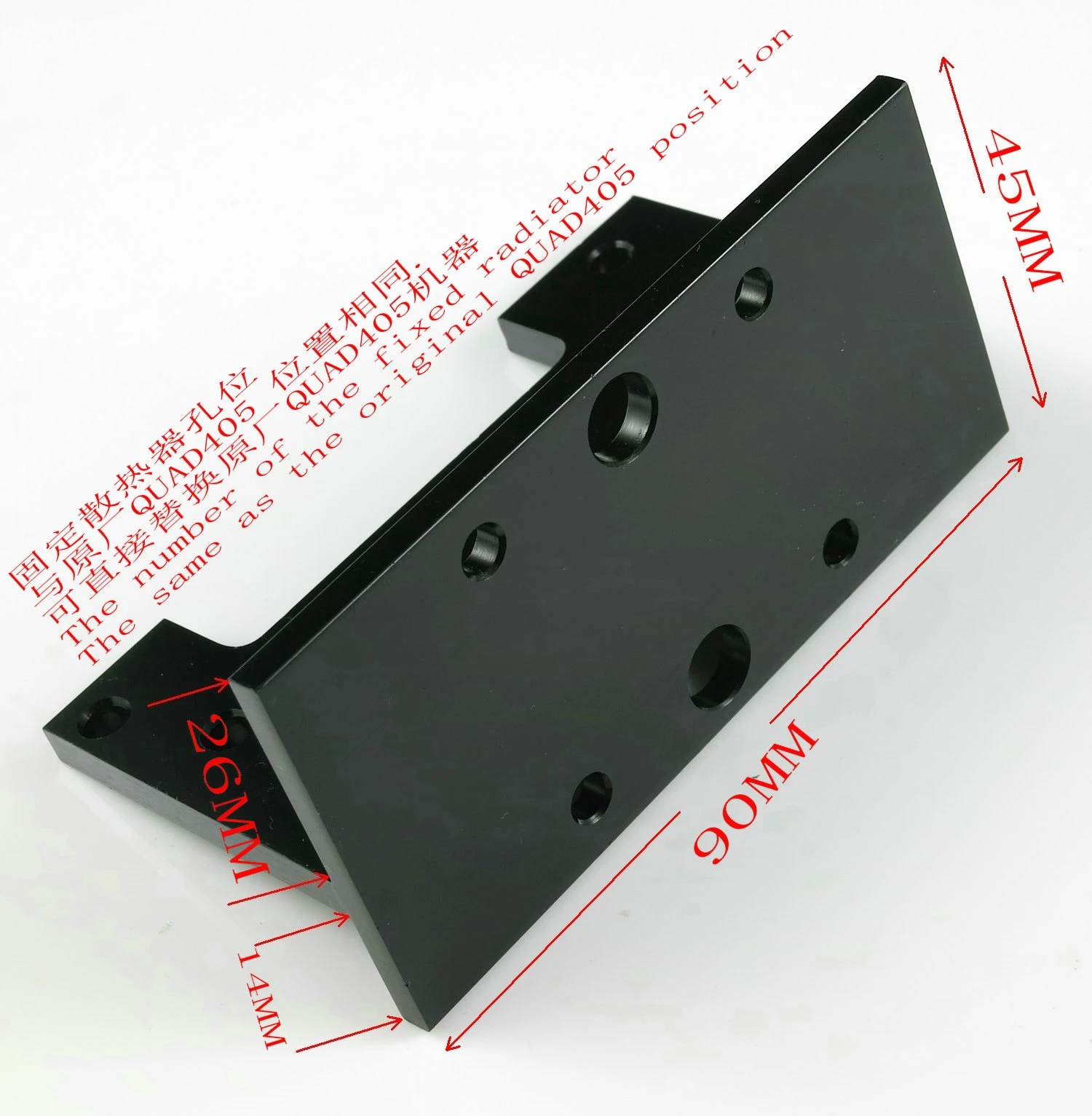

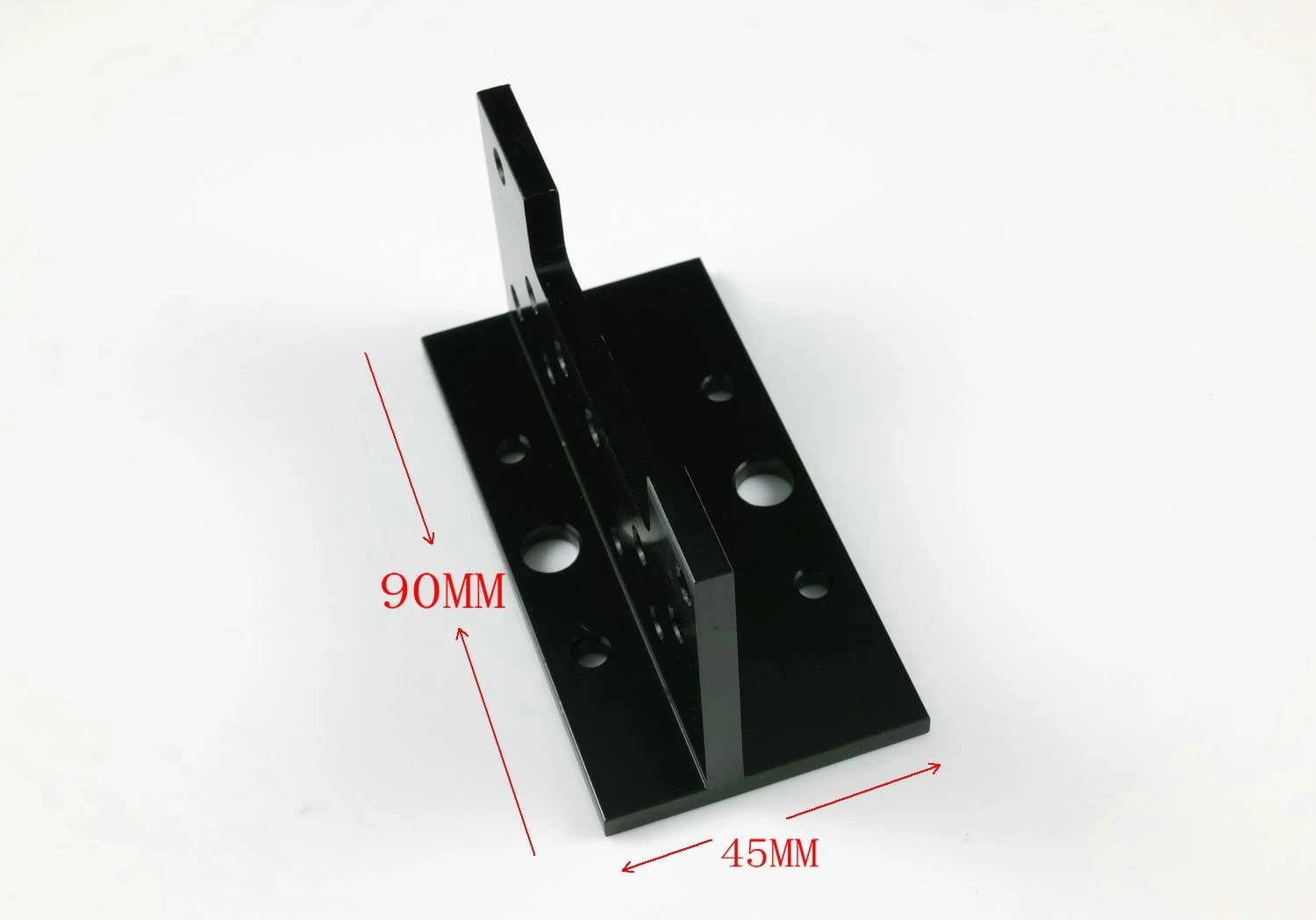

● La especificación del ángulo de aluminio es de 45 mm * 50 mm * 90 mm de ancho, alto, largo y espesor de 4 mm;
● Se importan todos los transistores de señal pequeños;

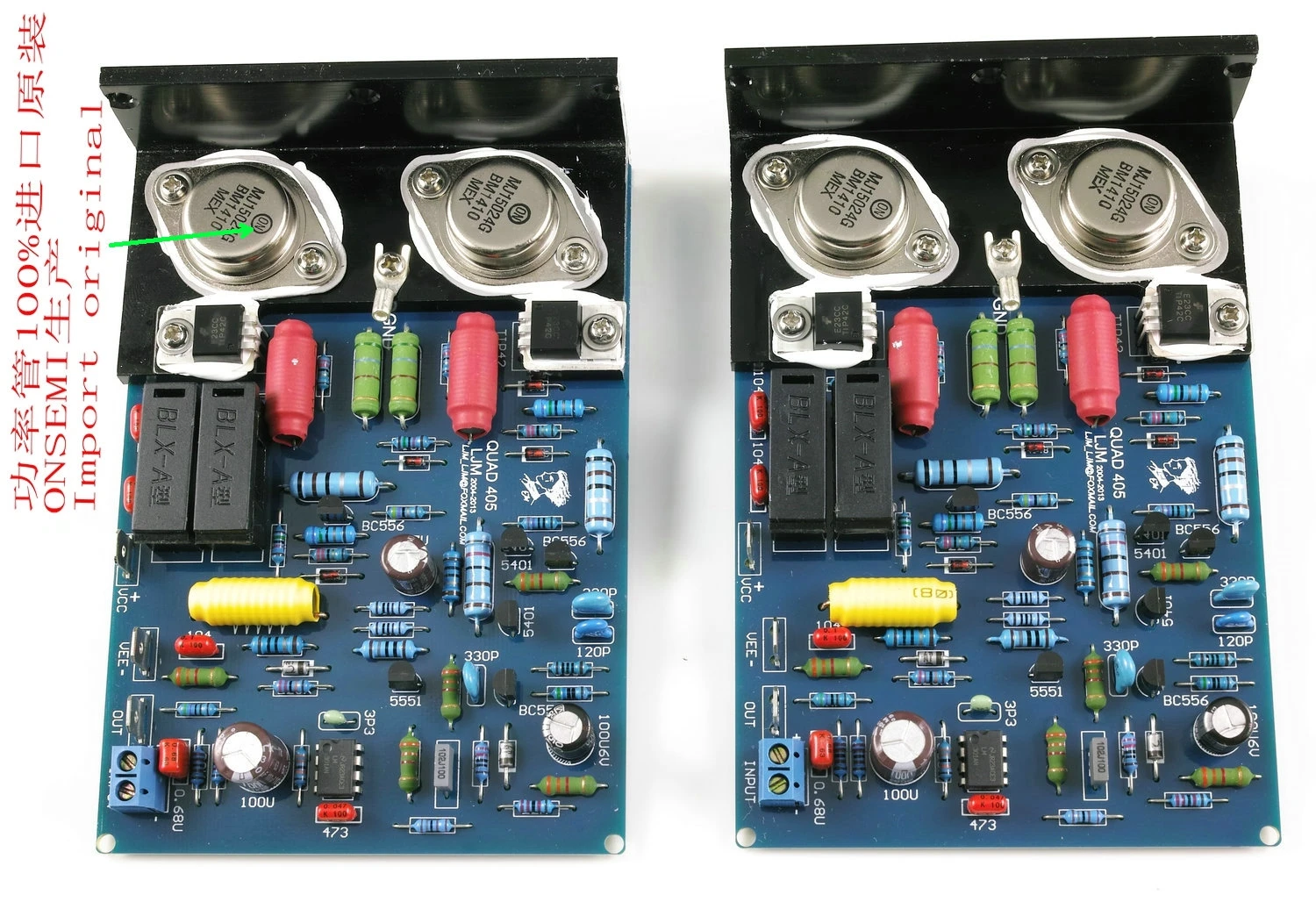

● El tubo de alta potencia se importa de MJ15024;
● LM301A nuevo NS original.Todas las resistencias utilizan patas de cobre de resistencia de película metálica genuina con una precisión del 1%, incluidas resistencias de alta potencia;

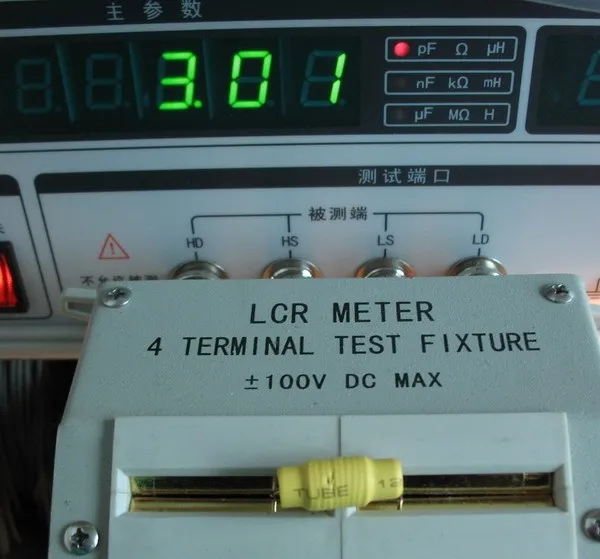

● La inductancia se mide manualmente mediante un puente digital de precisión, con una precisión de 0,01 UHP 0,1 %.
Voltaje de funcionamiento:
● + -30V a + -50V
● Potencia 100W 8R (+ -50V)
Datos de prueba de precisión de audio 2:

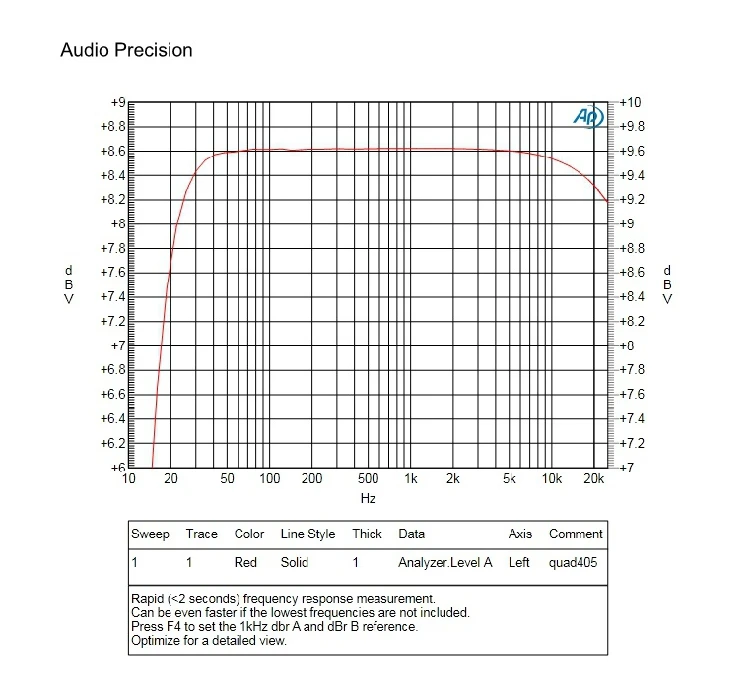

Respuesta de frecuencia:

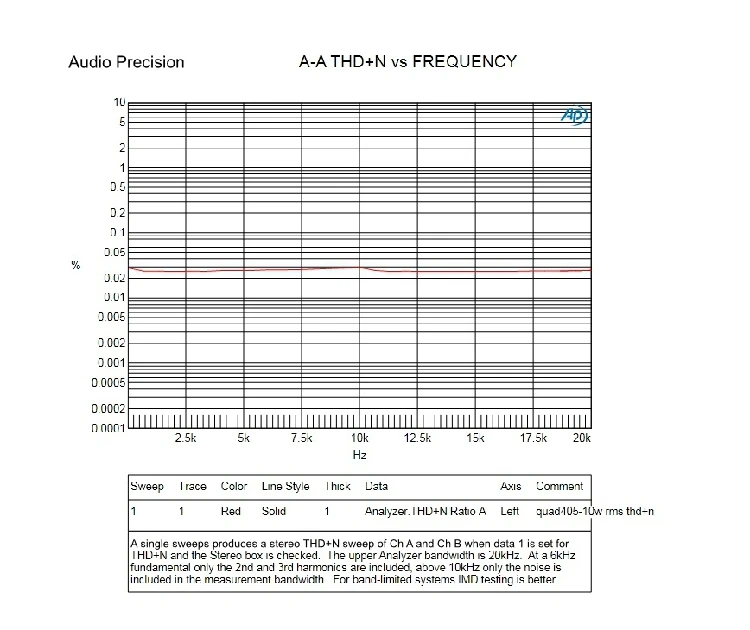

Datos de medición reales THD+N:

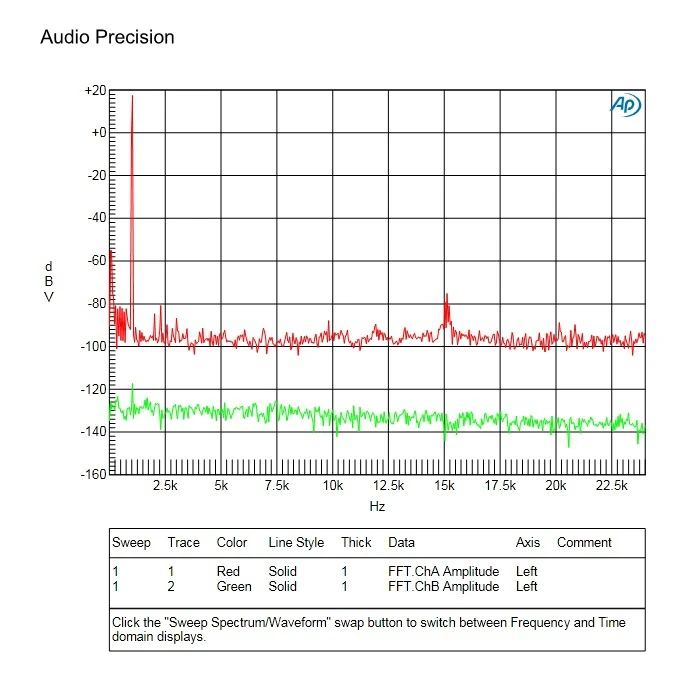

Medición real del mapa de distorsión FFT:
