Proyecto de Kit DIY
Para completar este proyecto, se requiere un alto nivel de conocimiento en electrónica y una amplia experiencia en soldadura y pruebas.
Debido a las restricciones de comunicación de idioma y zona horaria, solo podemos brindar soporte técnico limitado y usted debe resolver los problemas por su cuenta.
No proporcionamos información aparte de la página de introducción del producto.

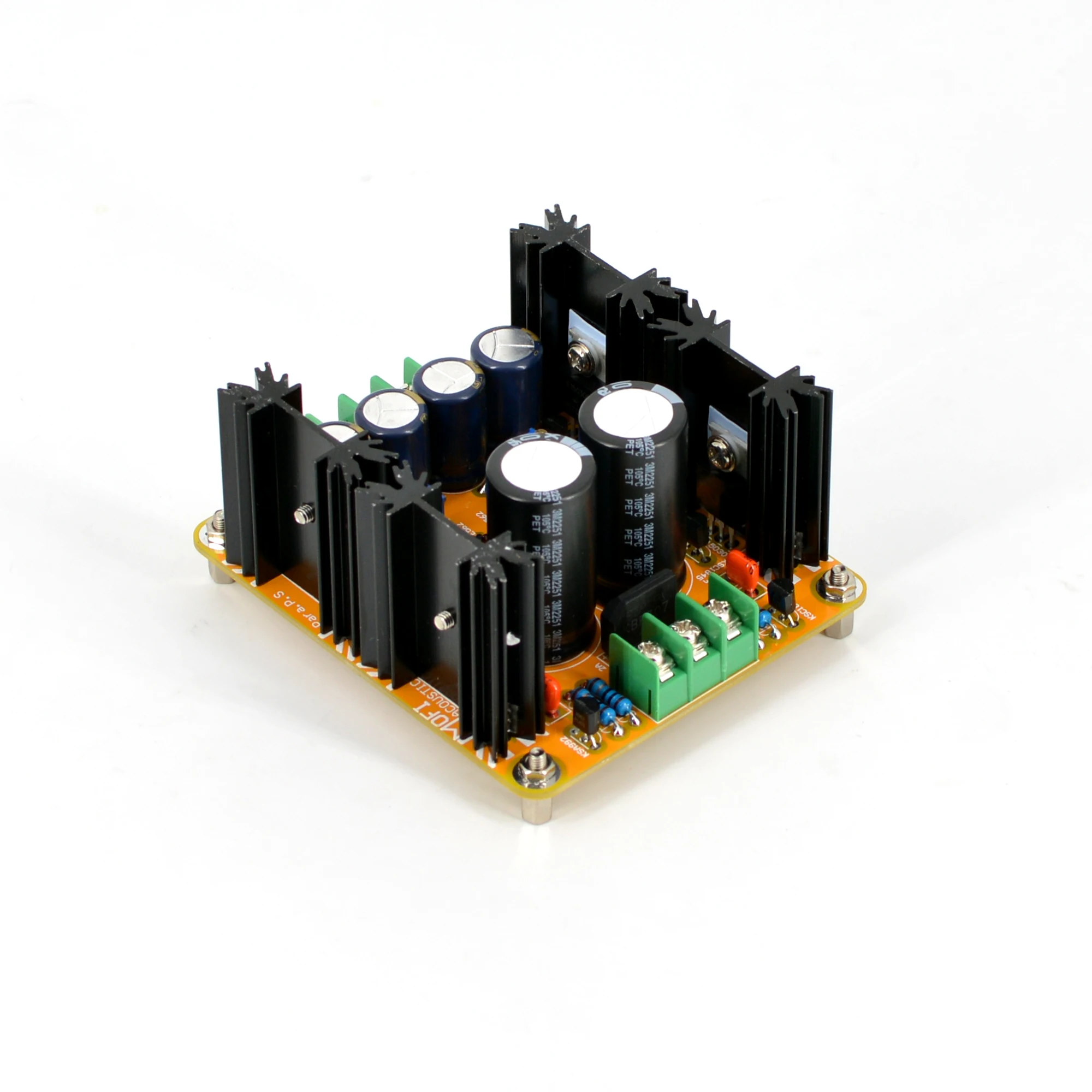

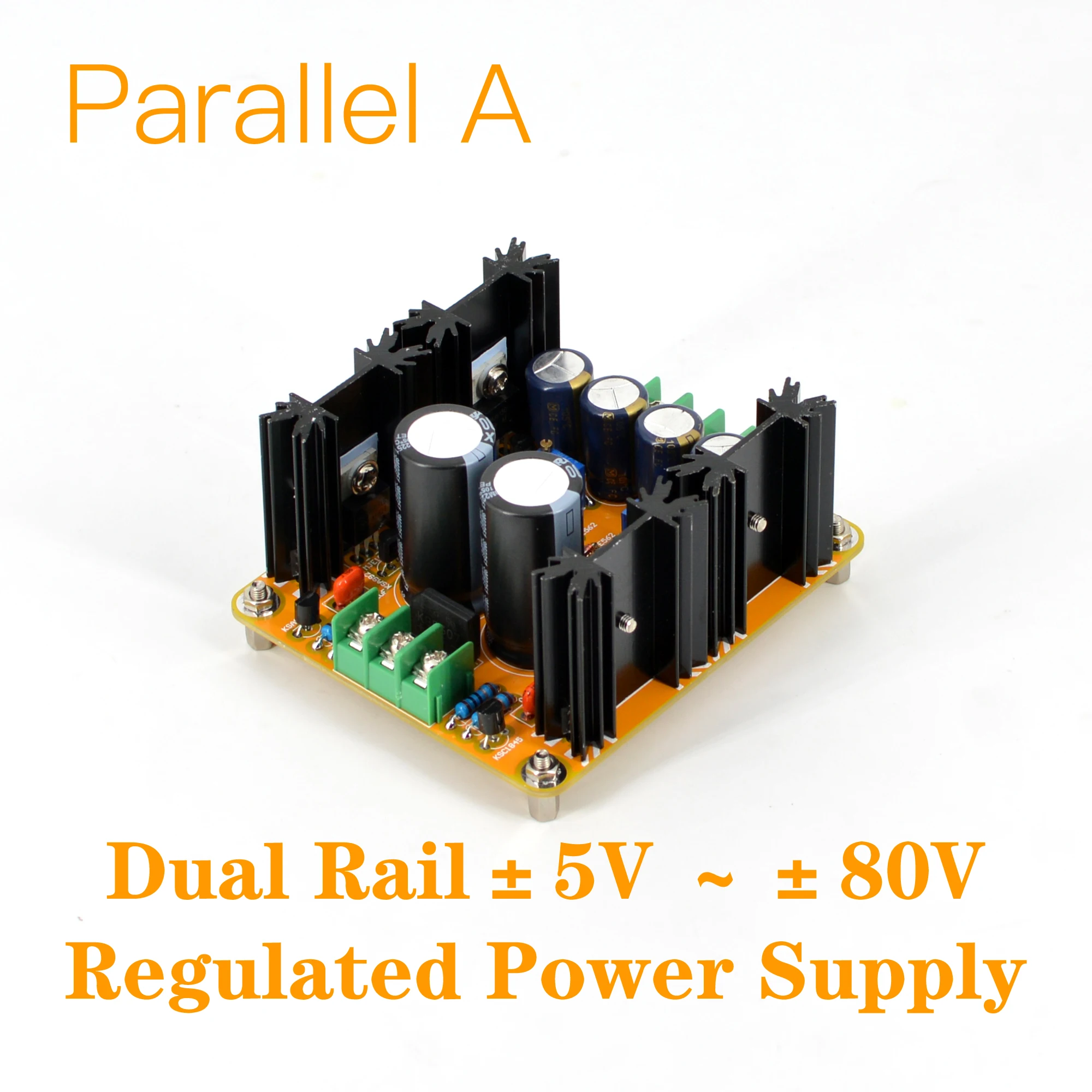

MOFI - Kit DIY de Fuente de Alimentación Regulada Paralela Totalmente Discreta (Doble Riel ±5V ～ ±80V)
Topología totalmente discreta
Diseño de regulador en serie de una sola pasada.
No se utilizan circuitos integrados (CI).
Bajo nivel de ruido, alto PSRR.
Un amplificador diferencial de par de cola larga con espejo de corriente y fuente de corriente constante forma la primera etapa del amplificador de error.
La segunda etapa es la etapa de amplificación de voltaje (VAS), también con carga de fuente de corriente constante.
Se pueden utilizar disipadores de calor integrados que permitirían suministrar hasta 0,3 A continuos.
Es posible obtener corrientes más sostenidas utilizando disipadores de calor externos más grandes.
Los voltajes de salida típicos son ±5V, ±9V, ±10V, ±12V, ±15V, ±18V, ±24V, ±27V, ±30V, ±36V.±48V, ±60V o ±80V
Aplicación Típica
Voltaje de entrada VAC= (Voltaje de salida +8)/1.414
Por ejemplo:
±12VCC-OUT,
Voltaje de entrada VAC=（12+8)/1.414=14.14VAC, Por favor, elija Dual 15VAC
±5VCC-OUT Doble 9VCA-ENT
±9VD-COUT Doble 12VAC-IN
±12VCC-OUT Doble 15VCA-ENTRADA
±15VCC-OUT Doble 18VCA-ENT
±18VCC-OUT Doble 18VCA-ENT
±24VCC-OUT Doble 22-24VCA-ENT
±30VCC-OUT Doble 26-28VCA-ENT
±36VCC-OUT Doble 32VCA-ENT
±48VCC-OUT Doble 40VCA-ENT
±60VCC-OUT Doble 48VCA-ENT
±80VCC-OUT Doble 62VCA-ENT
Ajuste de corriente en reposo
Corriente de reposo = Corriente de carga * 1.4
R1=0.65/ Corriente de reposo
Por ejemplo:
Carga actual=0.09A;
Corriente de reposo=0.09*1.4=0.126
R1=0,65/0,126=5,1R
Hay dos posiciones R1 en la PCB, puede elegir instalar dos resistencias de 10R o una de 5R.
No cortocircuite el terminal de salida para descargar el condensador, de lo contrario dañará la placa de alimentación.
Configuración del producto
Kit de bricolaje: Contiene la PCB y los componentes necesarios en la PCB, pero no incluye el transformador de potencia.
Placa terminada: Basándonos en la placa probada y comprobada del kit de la versión estándar, verificamos el voltaje de todos los puntos clave y utilizamos un generador de señales y un osciloscopio para una doble verificación de la forma de onda analógica.No utilizaremos este tablero para la prueba de escucha.
La corriente de reposo predeterminada de la placa terminada es 0,125 A.
Si necesita otros voltajes, contáctenos.
Todas las PCB terminadas están cuidadosamente soldadas a mano y completamente probadas, por lo que el precio es más alto y el rendimiento de costos es menor.Se recomienda a los consumidores sensibles al precio pero con capacidad de bricolaje que elijan el kit.

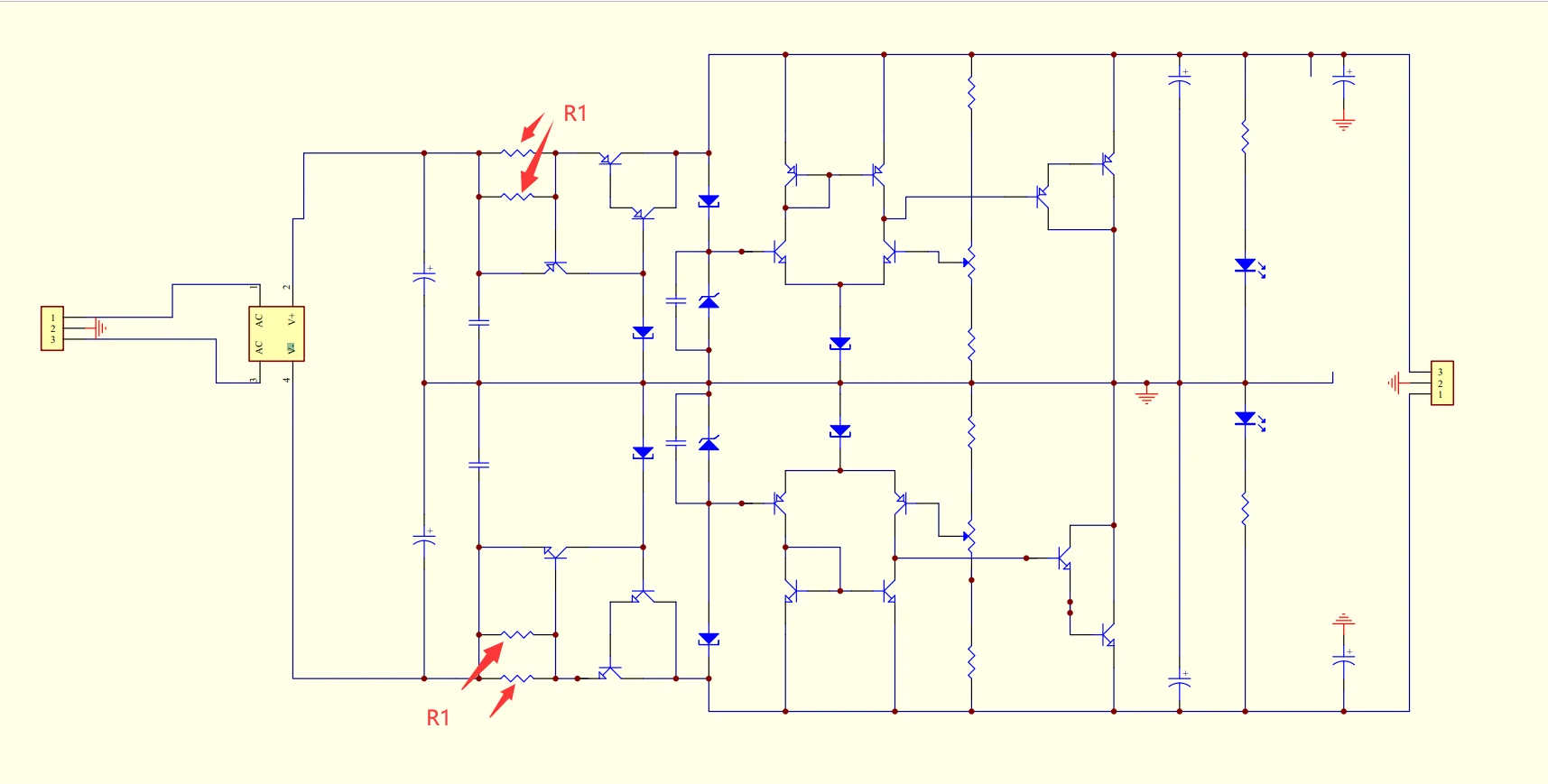

Esquema

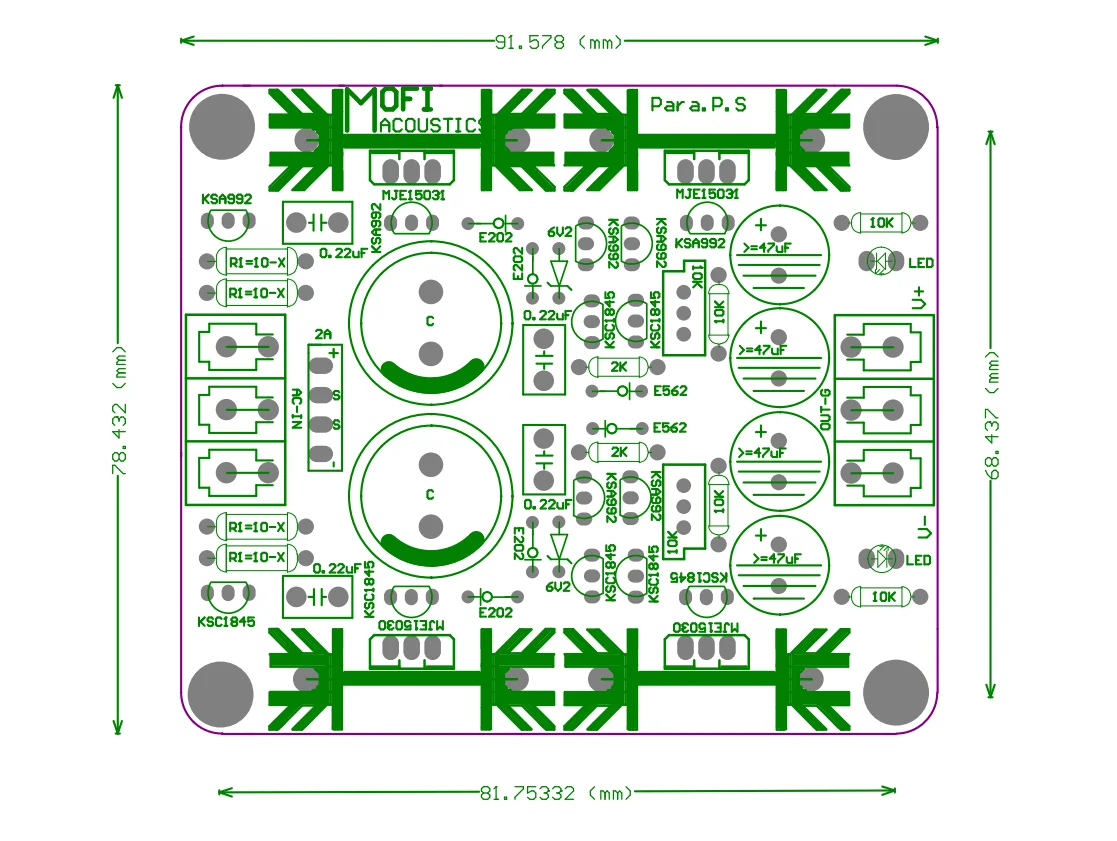

PCB viene con parámetros de componentes para una fácil instalación.
Nos referimos únicamente al esquema de la parte de amplificación del circuito.Si necesita parámetros completos del circuito, lea el valor del componente con la PCB usted mismo; No proporcionamos adicionalmente.

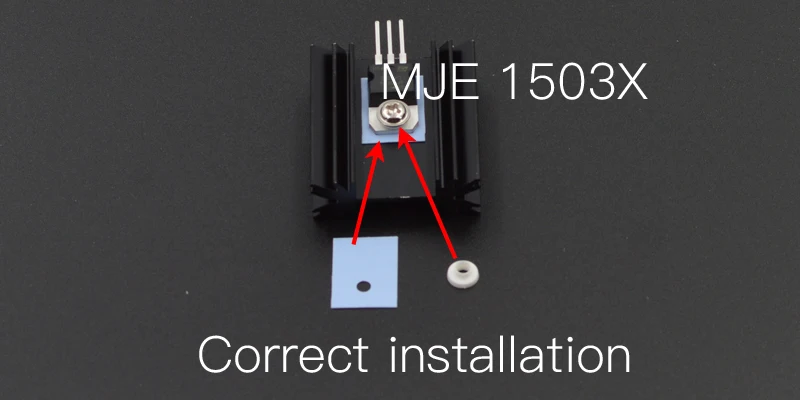

Instrucciones del kit de bricolaje
Dado que los orificios de la PCB están chapados, solo necesita soldar las piezas desde la parte inferior de la placa.No taladre ni agrande los agujeros, ya que esto dañaría el recubrimiento pasante.
Limpie ambos lados de la PCB en blanco con una toalla de papel y alcohol isopropílico o un removedor de flux para electrónica. Luego, suelde los componentes a la placa, comenzando por las piezas de menor perfil.Esto significa las resistencias y el diodo Zener.Luego, suelda los condensadores pequeños, los transistores pequeños y, a continuación, los condensadores más grandes.
Asegúrese de que la pieza correcta entre en cada posición de la placa de circuito.Mide cada resistencia con tu multímetro para asegurarte de que tenga el valor correcto.
Preste atención a la polaridad de los condensadores electrolíticos, diodos, transistores y a la orientación.
Limpie los residuos de fundente de soldadura de la placa con alcohol isopropílico (o removedor de fundente para electrónica) y un cepillo.
Inspeccione cuidadosamente todas las conexiones de soldadura, utilizando una lupa, para asegurarse de que no haya puentes de soldadura ni uniones de soldadura fría.Utilice un multímetro en escala de ohmios para comprobar si hay cortocircuitos.

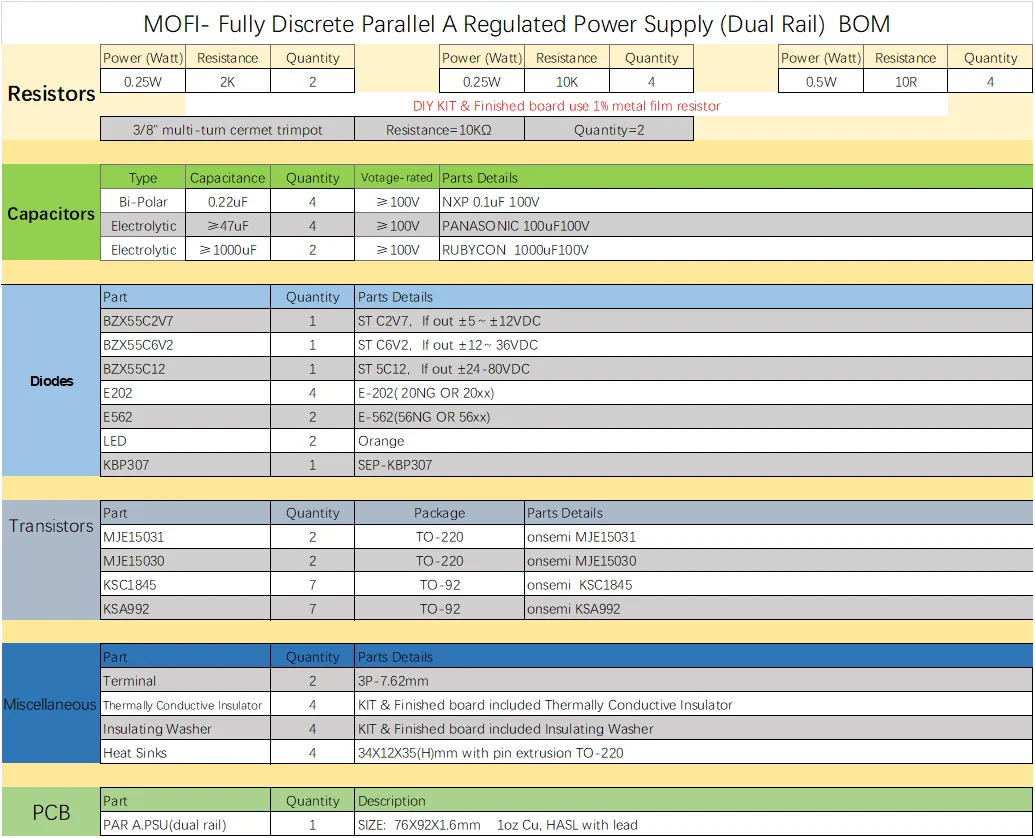

Lista de piezas
Fotos

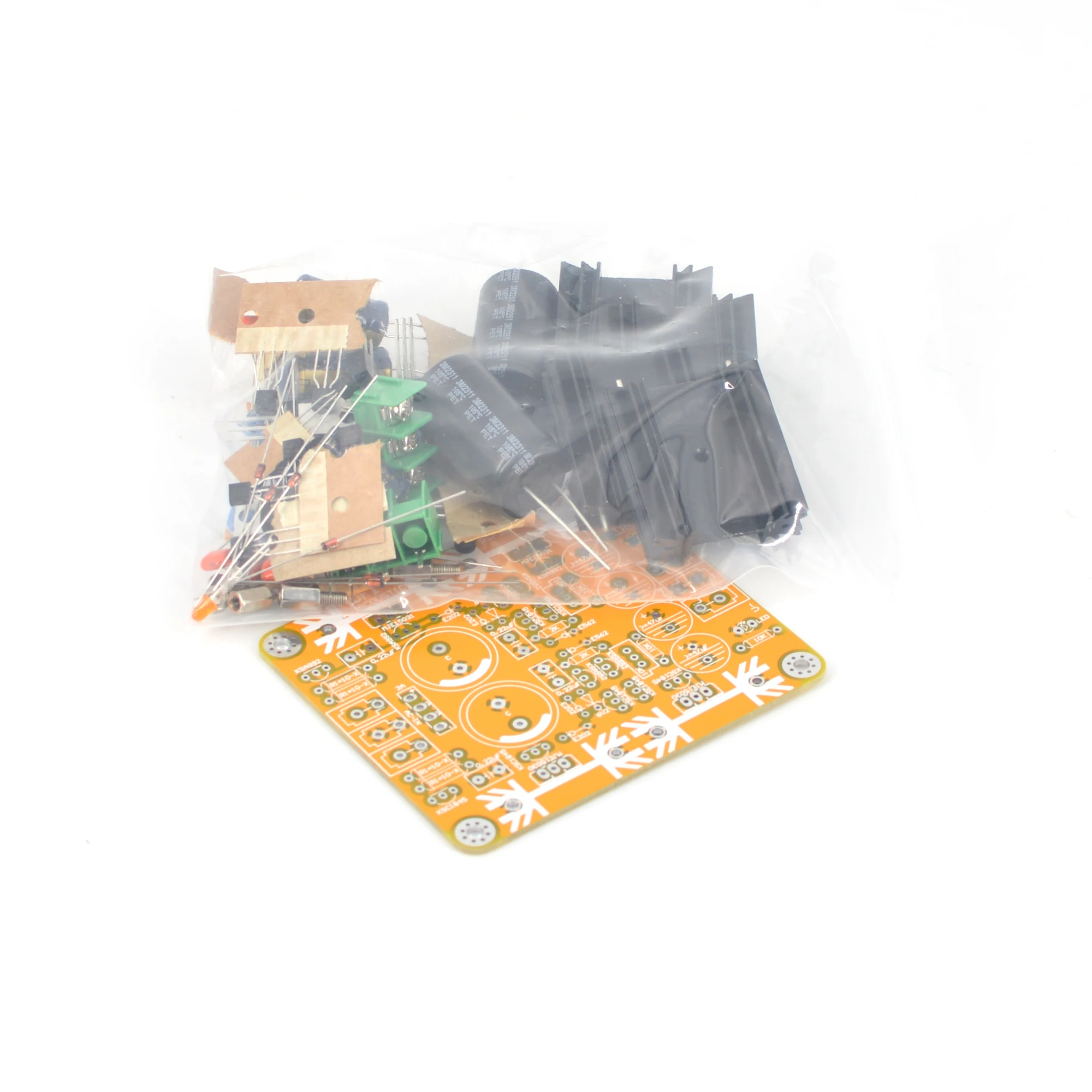

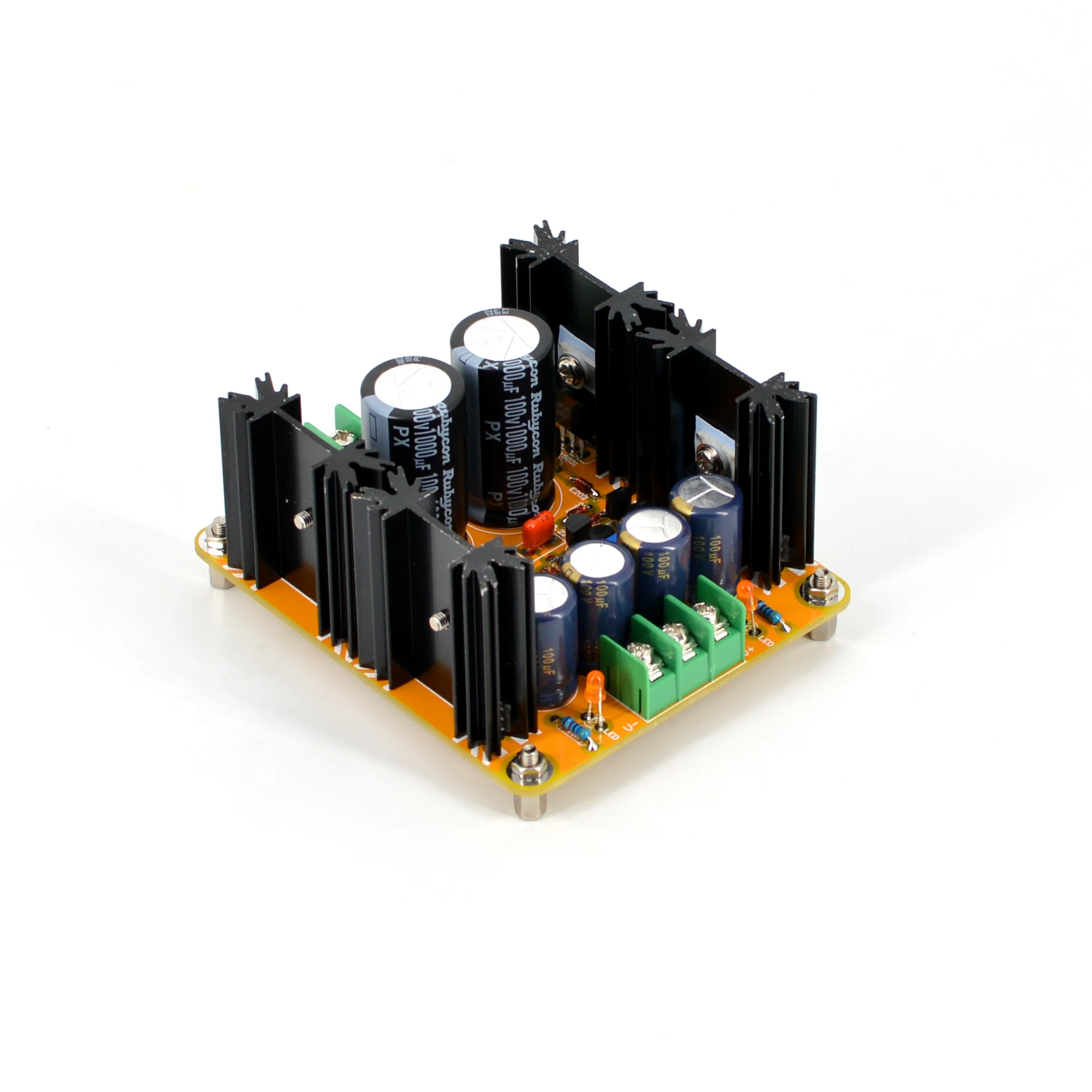

KIT DE BRICOLAJE
Fotos

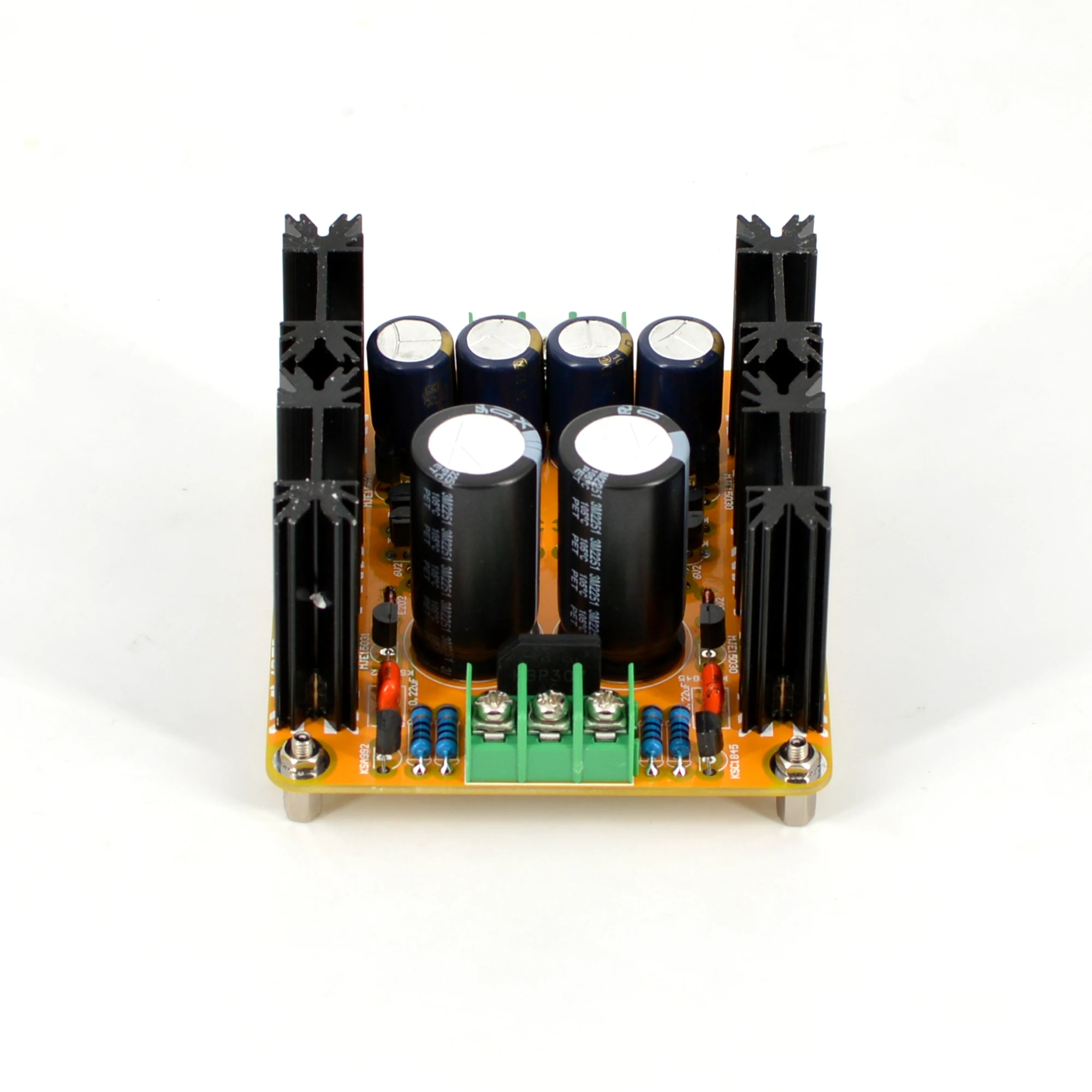

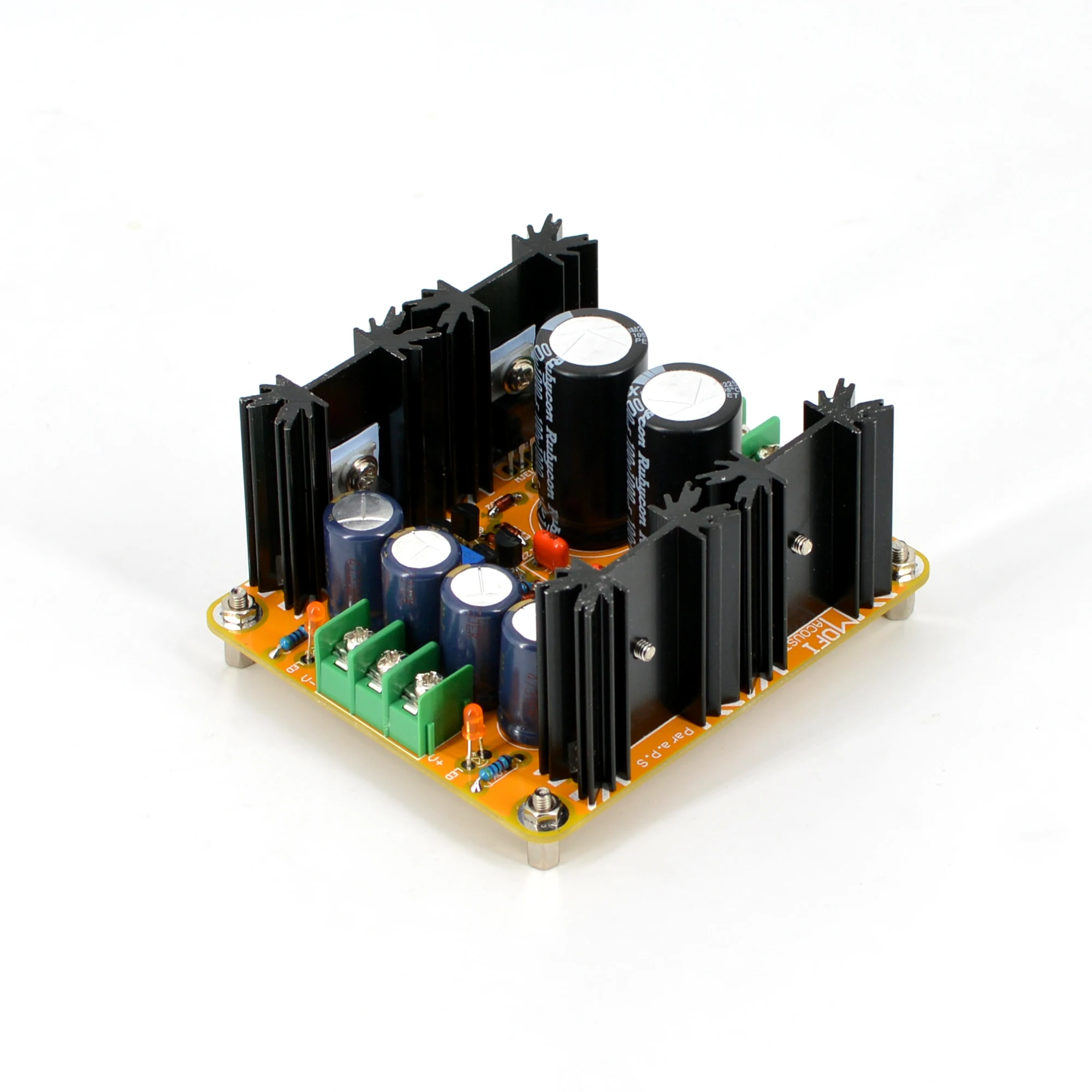

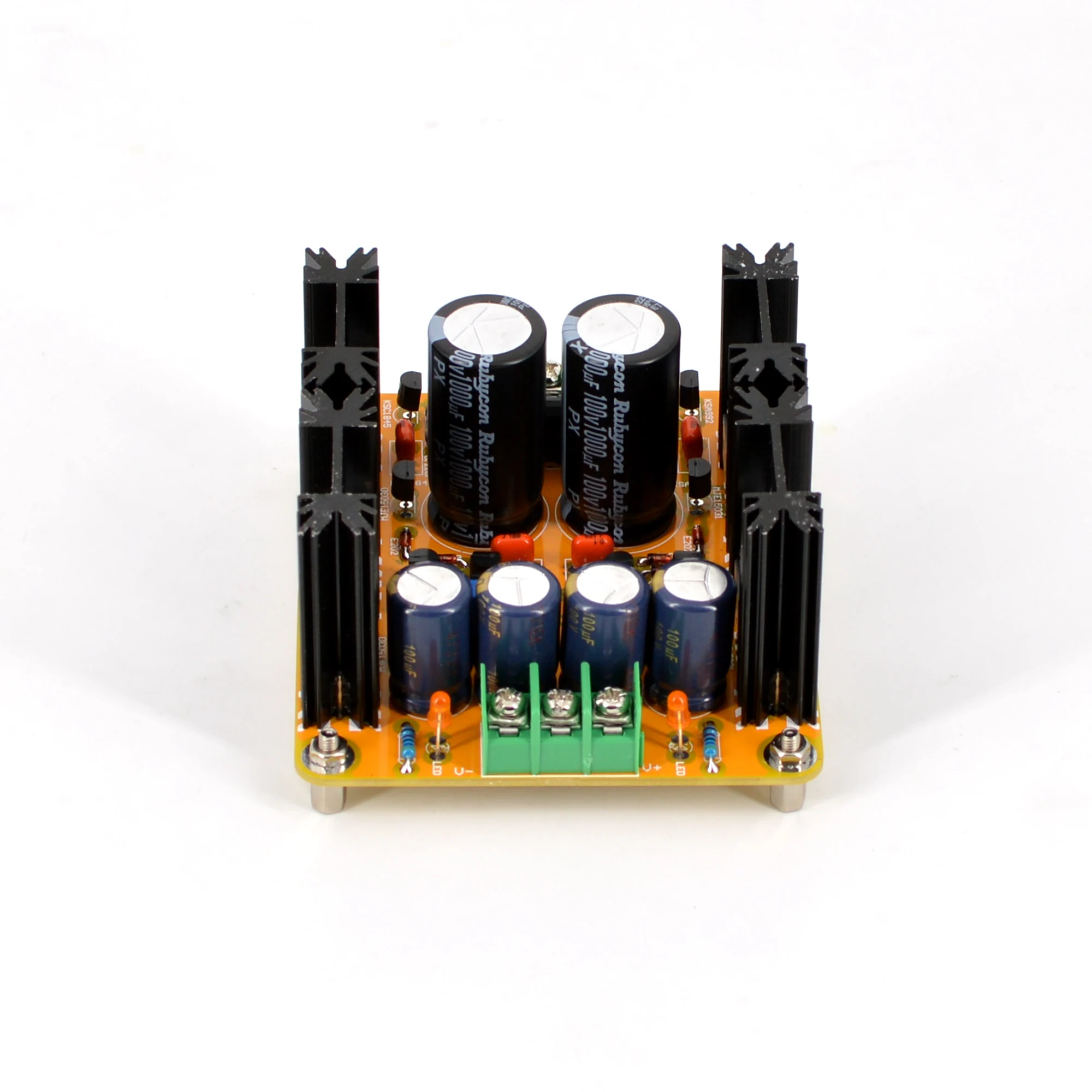

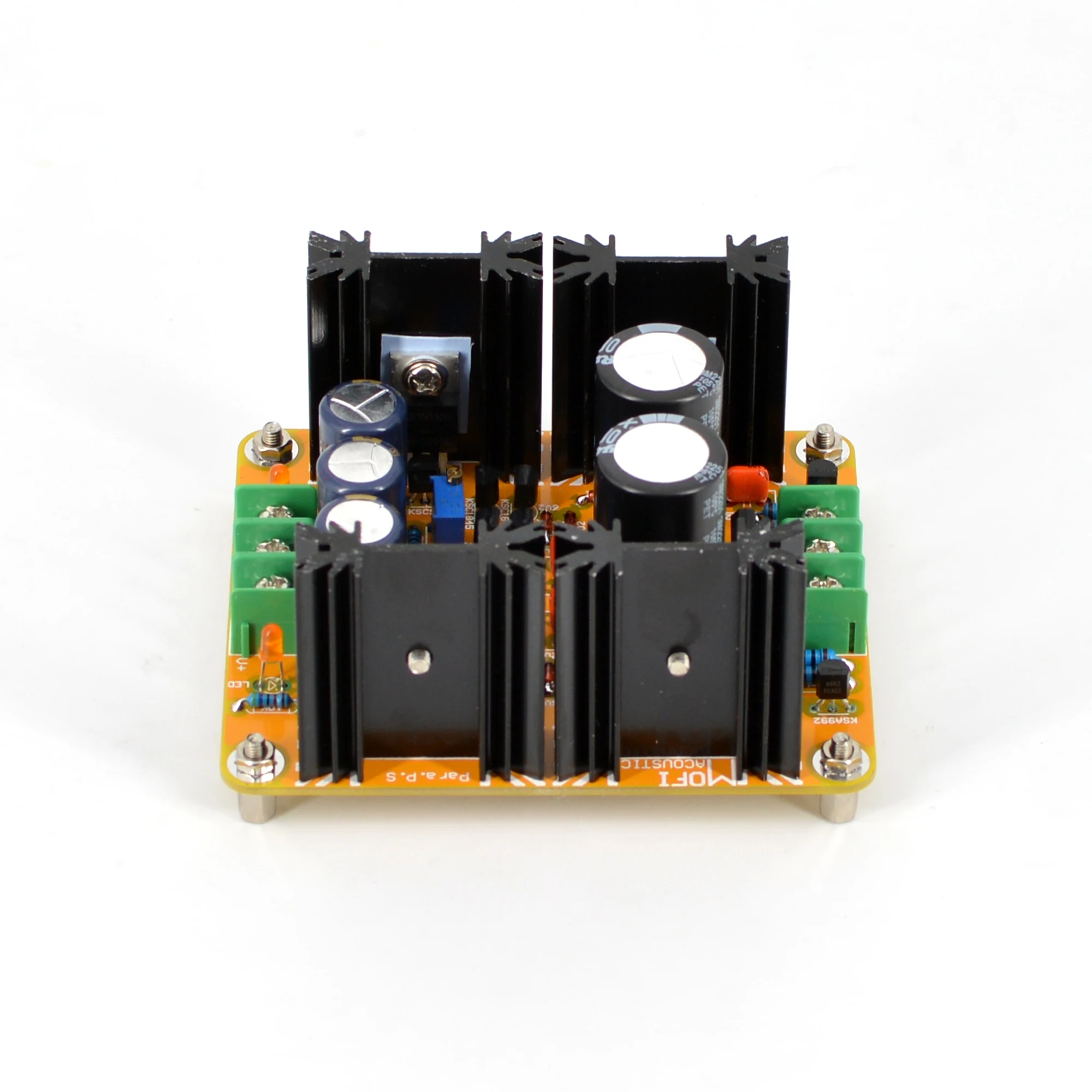

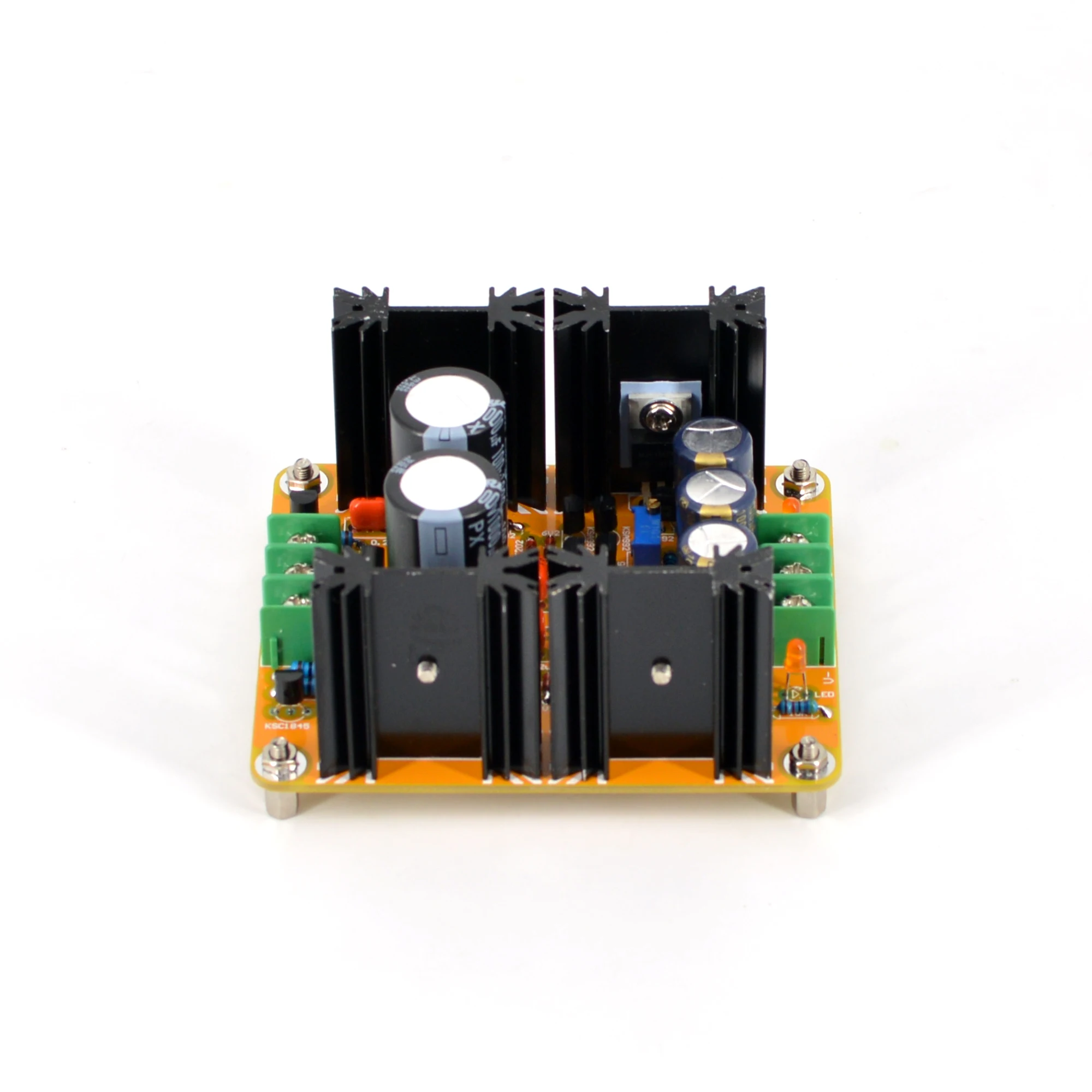

Tablero terminado
