Clasificación de color:
R: Versión estándar de la placa de reloj (excluyendo OCXO)
B: Versión estándar de la placa de reloj (incluyendo OCXO)

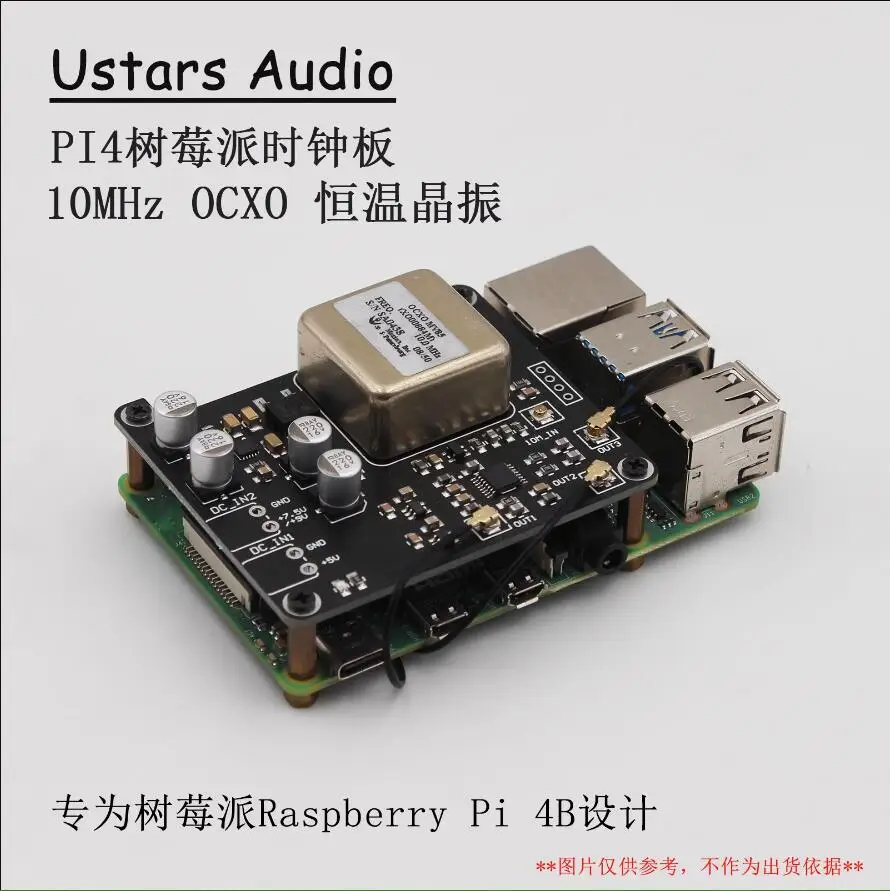

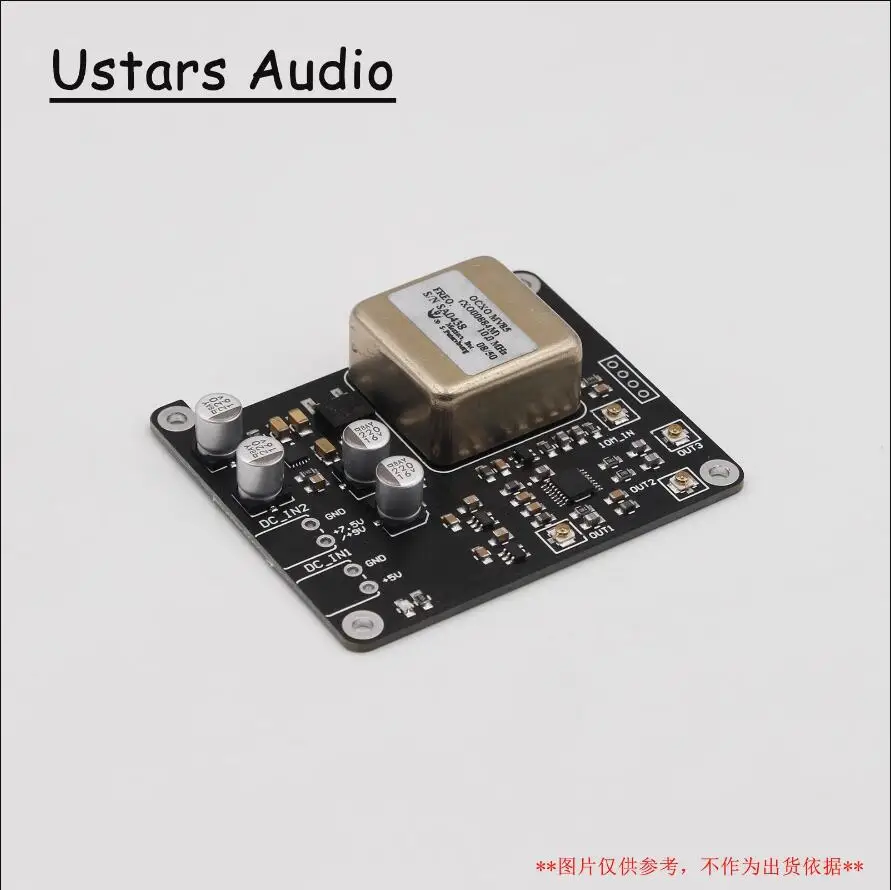

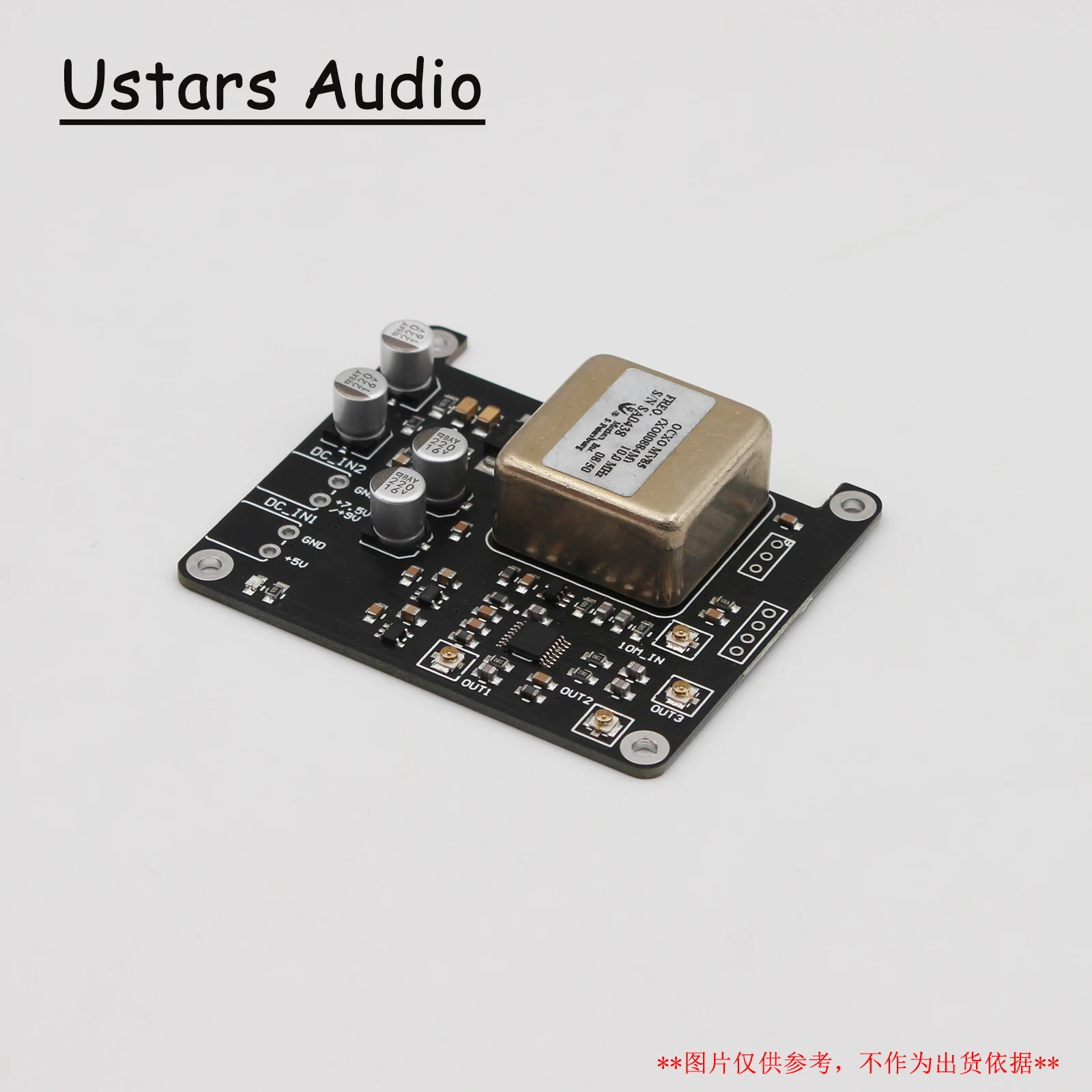

Introducción de la placa de reloj Raspberry Pi de 4ª generación:
1. La placa base Raspberry Pi utiliza un oscilador de cristal pasivo de baja precisión como fuente de señal de reloj, y la calidad de la señal de reloj
Baja, la señal del reloj del oscilador de cristal de temperatura constante tiene alta precisión y alta estabilidad, y el reloj actualizado puede cambiar efectivamente
La calidad del reloj del autobús es buena. Después de la actualización, el sonido se extiende en ambos extremos, transparente y limpio, y los detalles son claros.

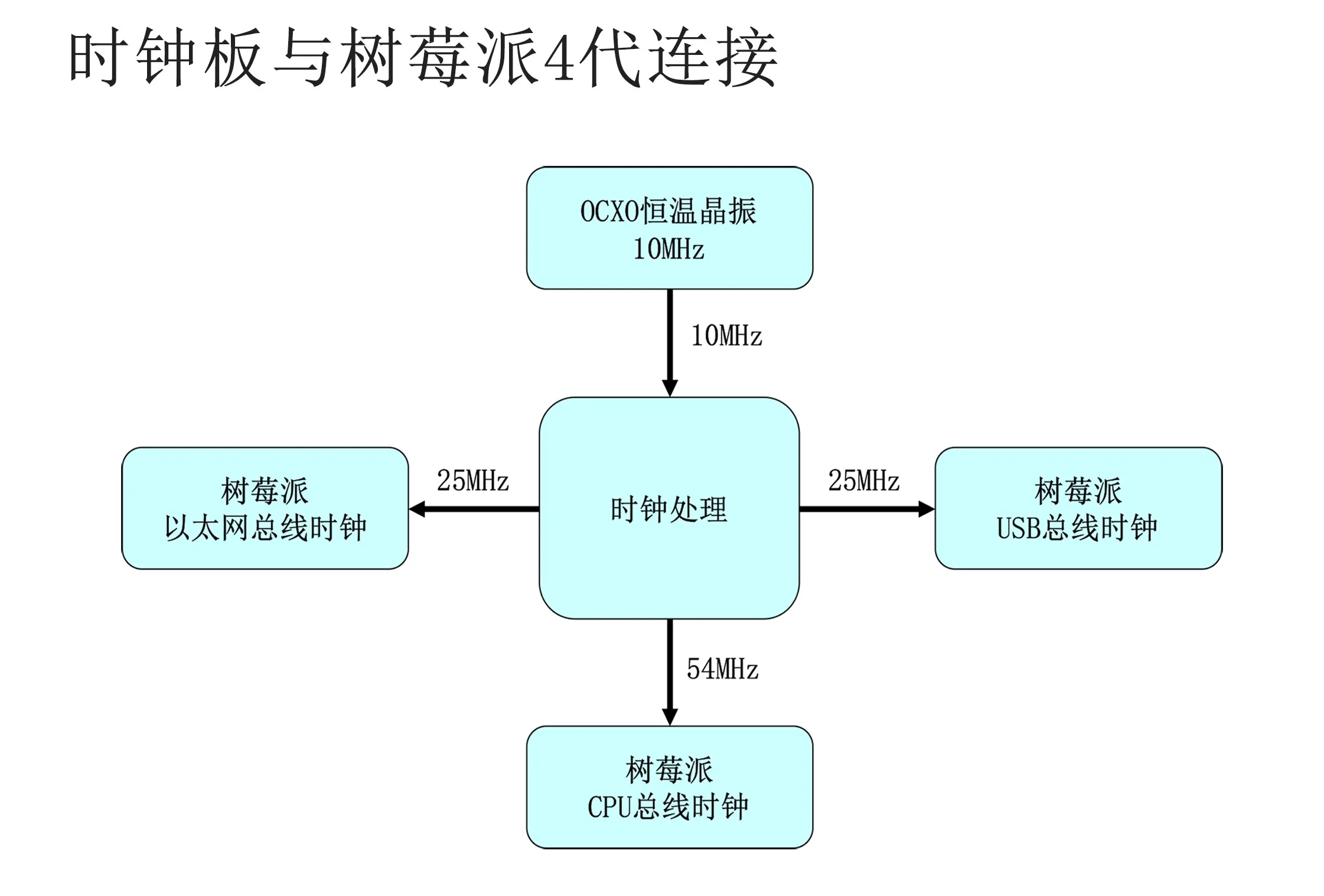

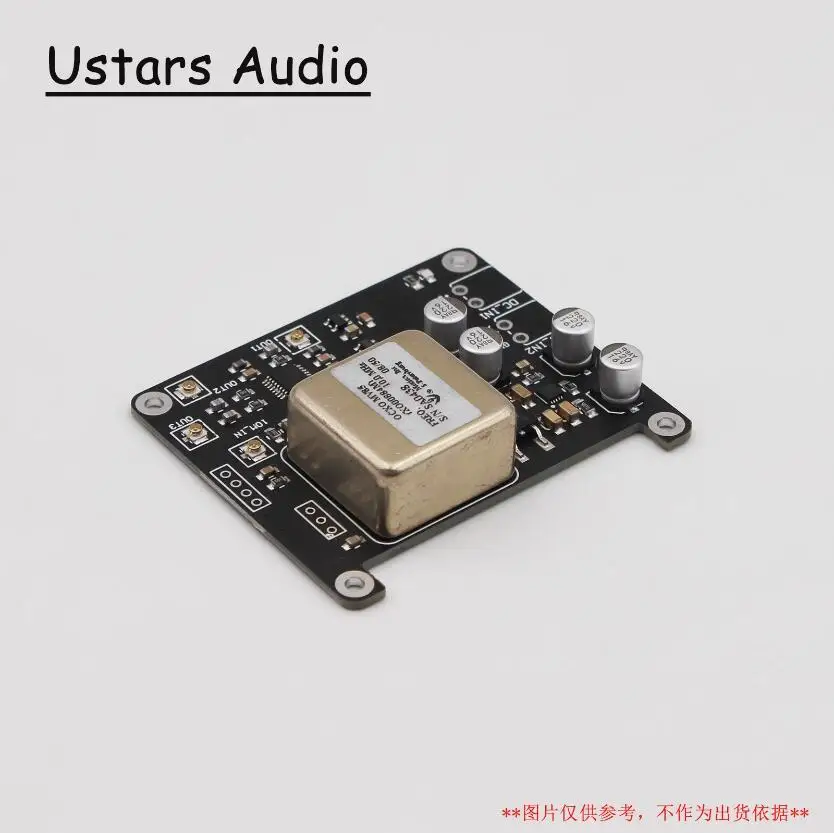

2. Utilizando un oscilador de cristal de temperatura constante de 10MHz como señal de reloj de referencia, todos los puntos de frecuencia de salida se emiten sincrónicamente con la misma fuente.

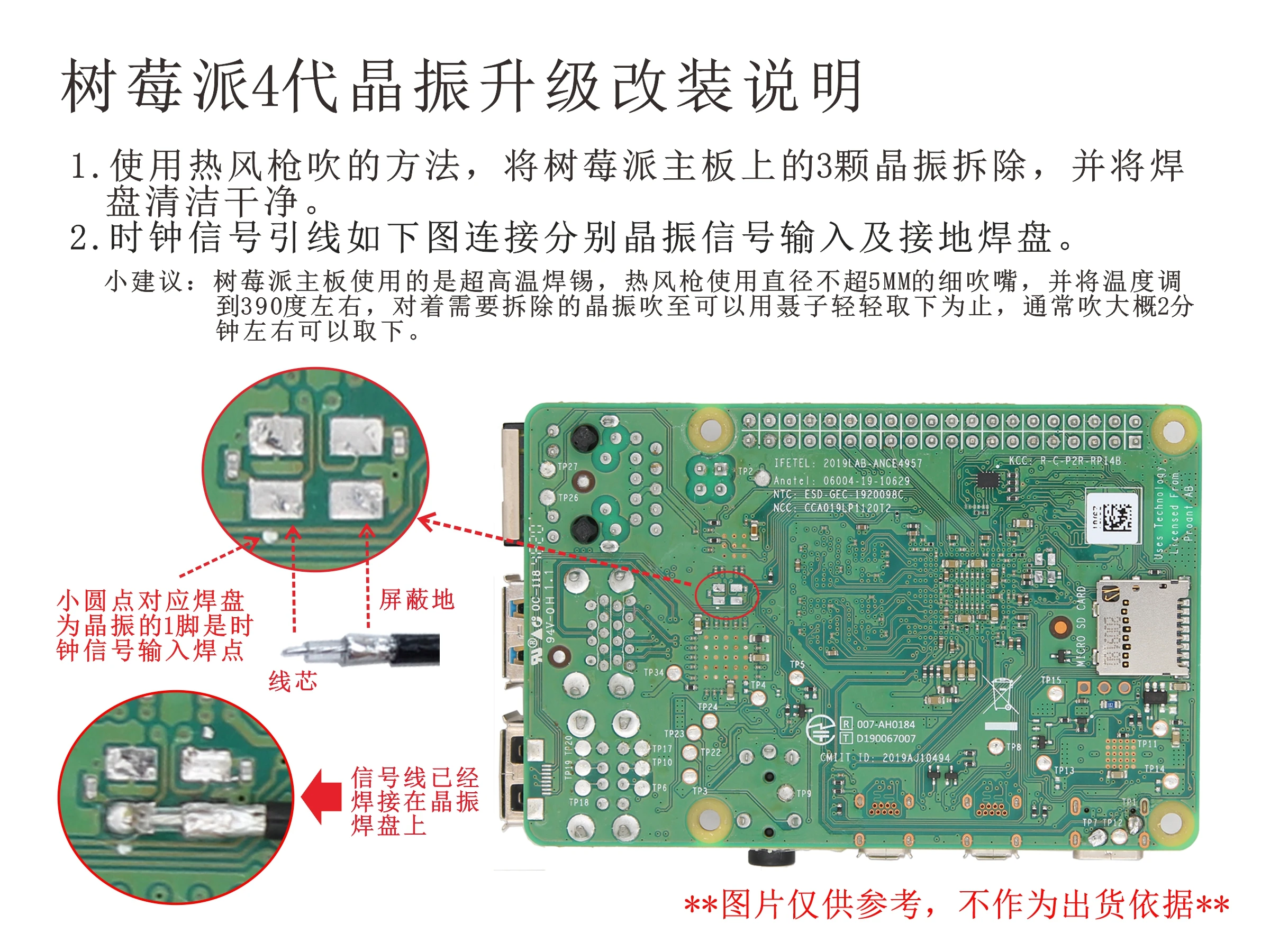

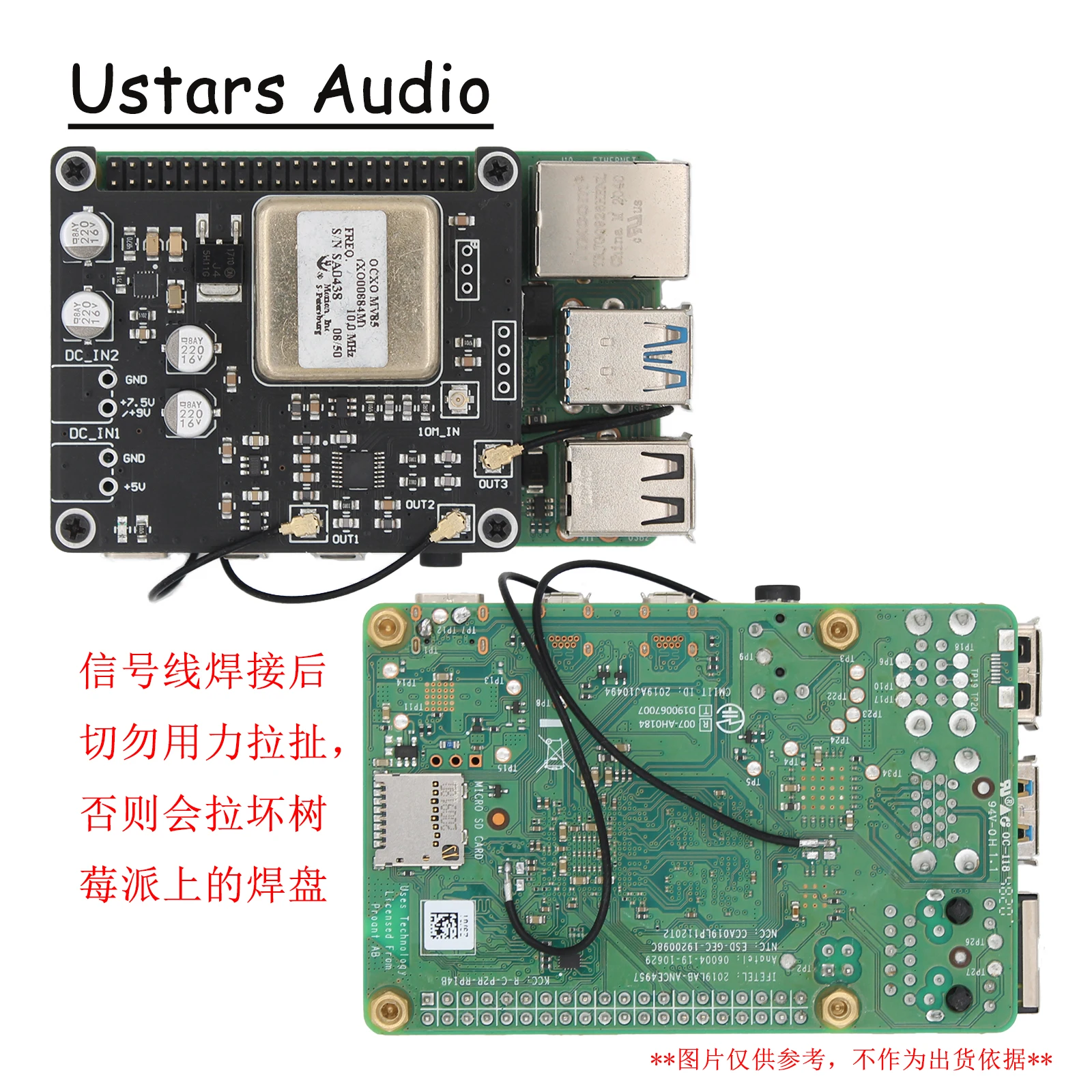

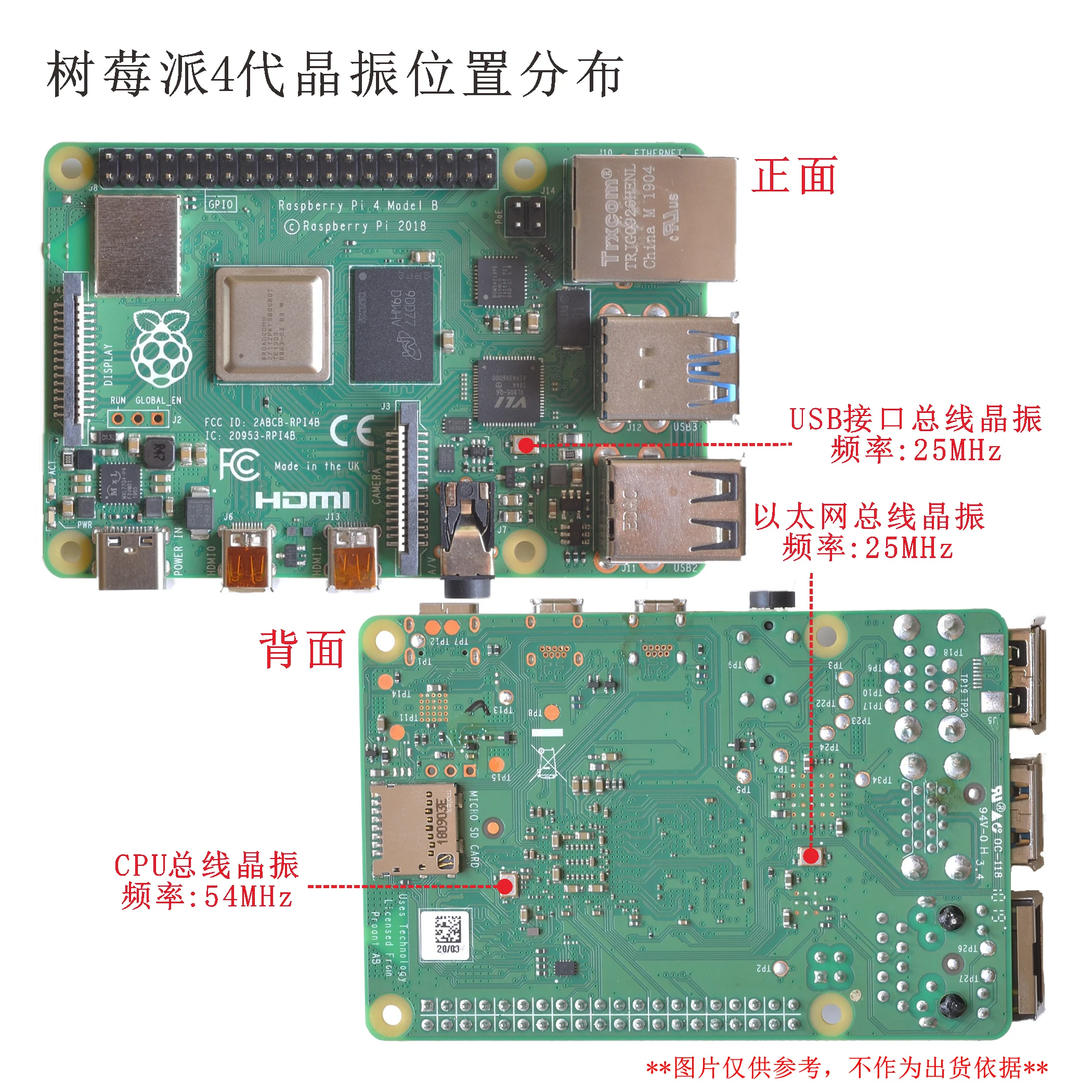

3. Una fuente de señal de oscilador de cristal para una placa, 3 salidas, puede actualizar 3 en la placa base de 4ª Generación de Raspberry Pi al mismo tiempo
Oscilador de cristal para reducir la diafonía entre diferentes puntos de frecuencia utilizando múltiples osciladores de cristal diferentes.
4. Utilice el chip estabilizador de voltaje de bajo ruido TPS7A4700 para proporcionar una fuente de alimentación estabilizada para el oscilador de cristal de temperatura constante 0CX0.
5. El chip de procesamiento de reloj central está alimentado por un regulador de voltaje secundario.
6. Utilice un cable dedicado de radiofrecuencia de 50 ohmios de nivel G para garantizar eficazmente la calidad de la transmisión de la señal.

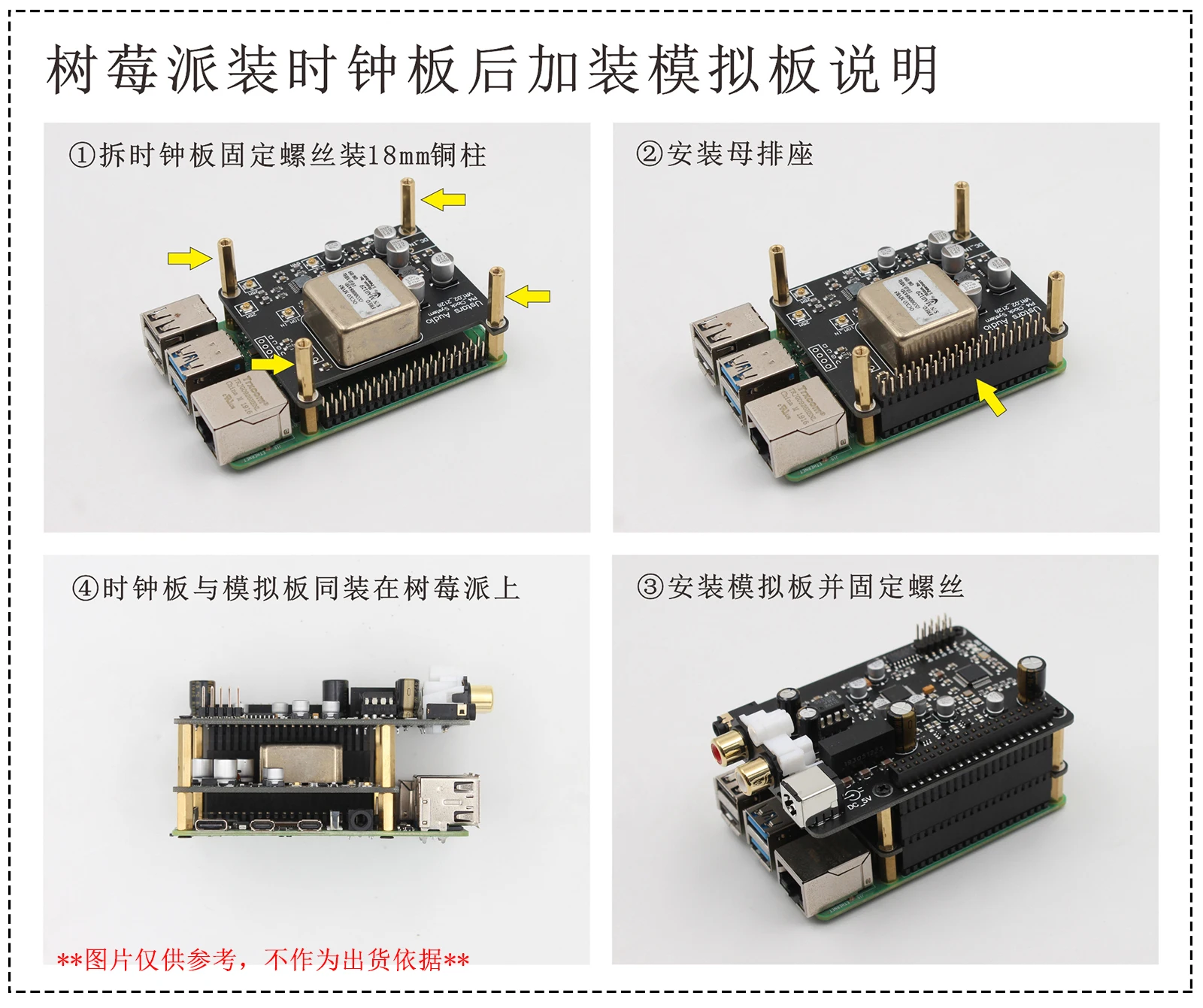

Utilice el asiento de 1 Generación IPEX para facilitar el desmontaje y montaje de los reproductores.

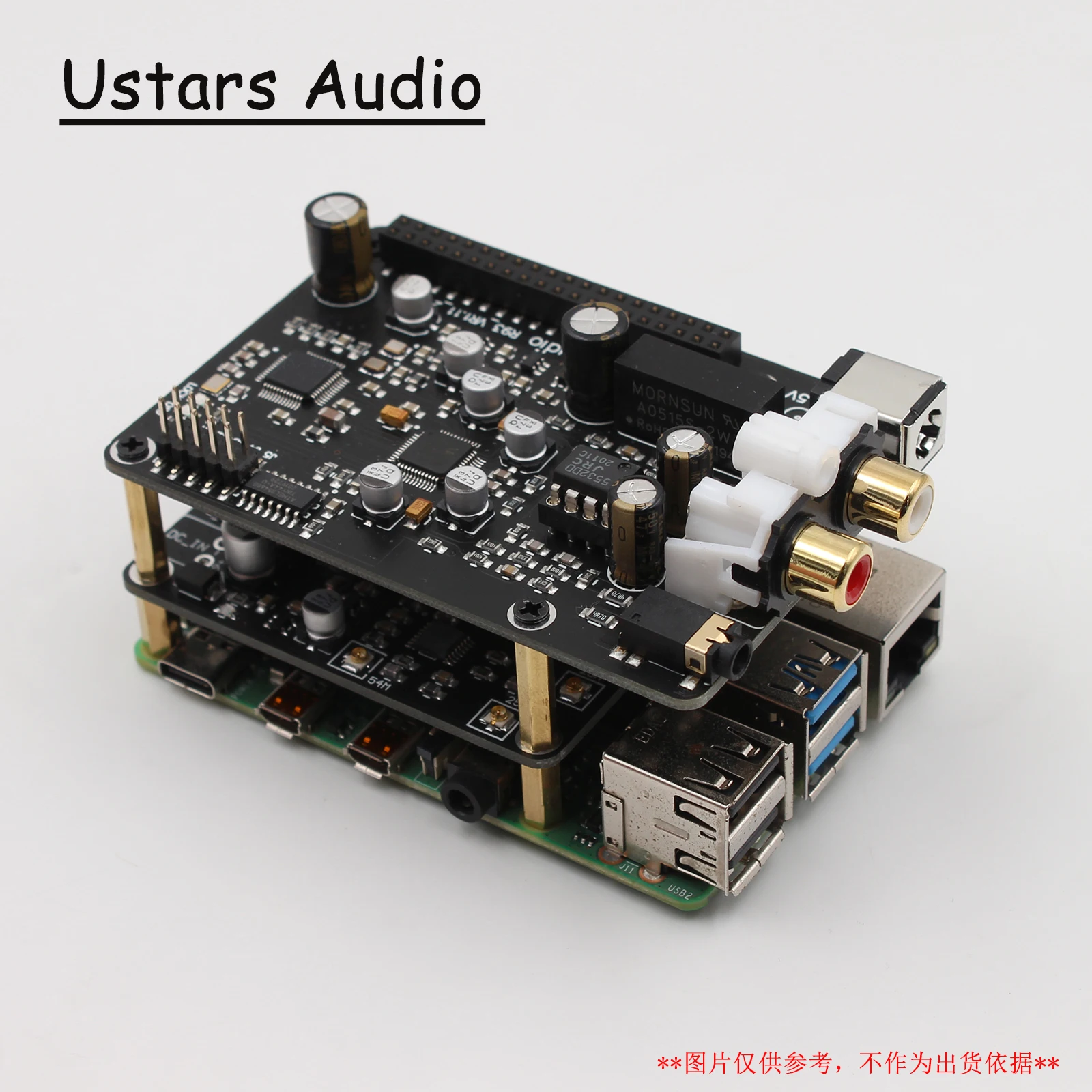

7. Este producto está especialmente diseñado para la placa base Raspberry Pi de 4ª generación, solo para la placa base Raspberry Pi de 4ª generación.
Para otras versiones de King o salidas de otras frecuencias, póngase en contacto con el vendedor antes de realizar un pedido.

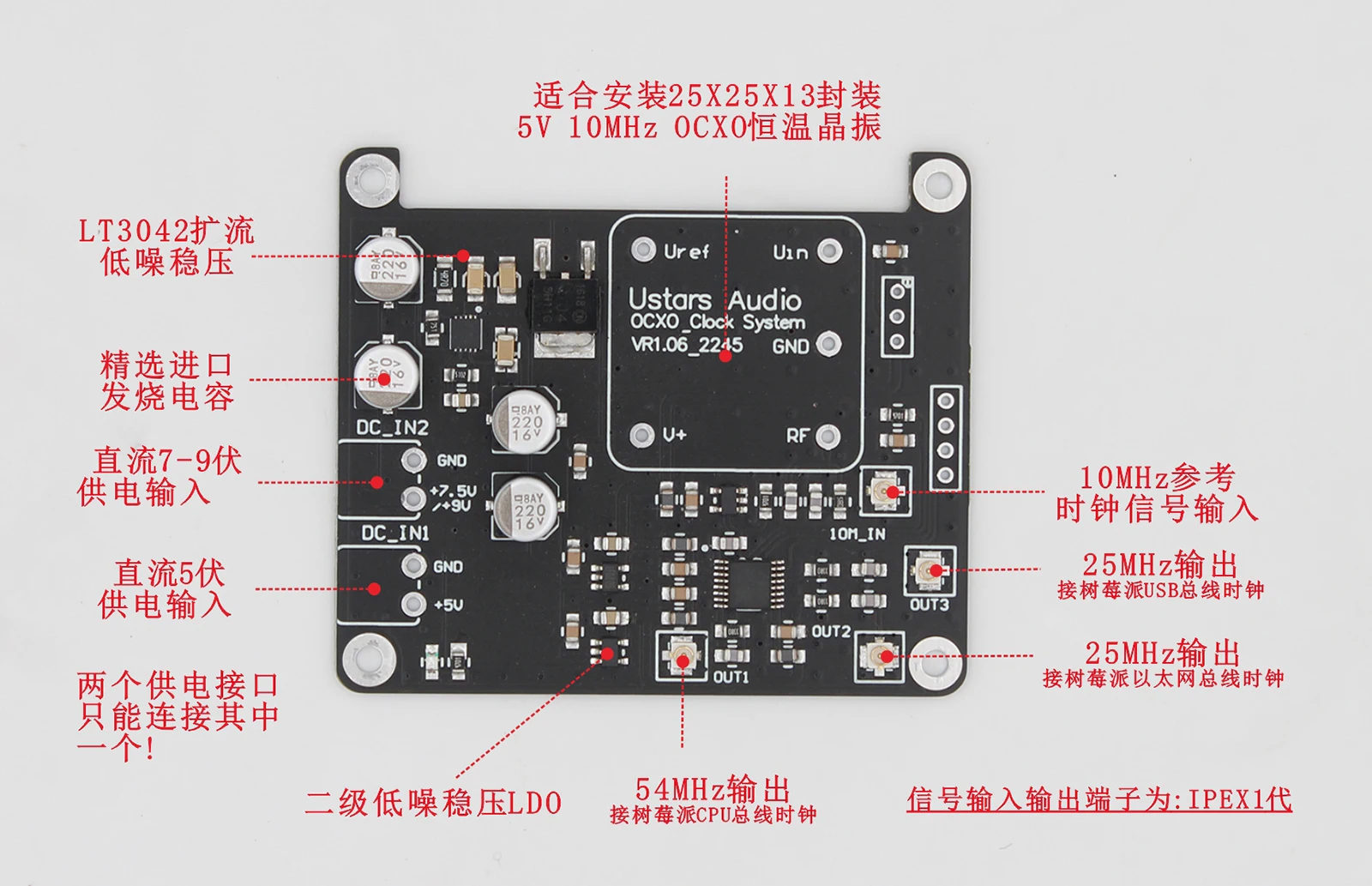

Parámetros eléctricos de la placa de reloj Raspberry Pi de 4ª generación:
Introducir:
Señal de reloj de referencia externa de 10MHz o instalar oscilador de cristal de temperatura constante de 5V/10MHz en paquete de 25X25X13
Instrucciones de entrada: 1. La señal de reloj de referencia externa de 10MHz solo se puede utilizar cuando el oscilador de cristal de temperatura constante 0CX0 no está instalado.
2. El nivel de entrada no puede exceder 5Vpp.
Salida:
1,54 MHz/3.3Vpp 1ch
2. 25MHz/3.3Vpp 2 canales
Alimentado por:
Voltaje de la fuente de alimentación: CC estabilizada + 6V a + 9V (no se recomienda una fuente de alimentación superior a 9V)
Corriente de suministro recomendada: ≥ 1000MA (incluida la corriente de referencia del oscilador de cristal de temperatura constante MV85)
(Esta interfaz de fuente de alimentación solo suministra energía a la placa del reloj, no a la Raspberry Pi)
