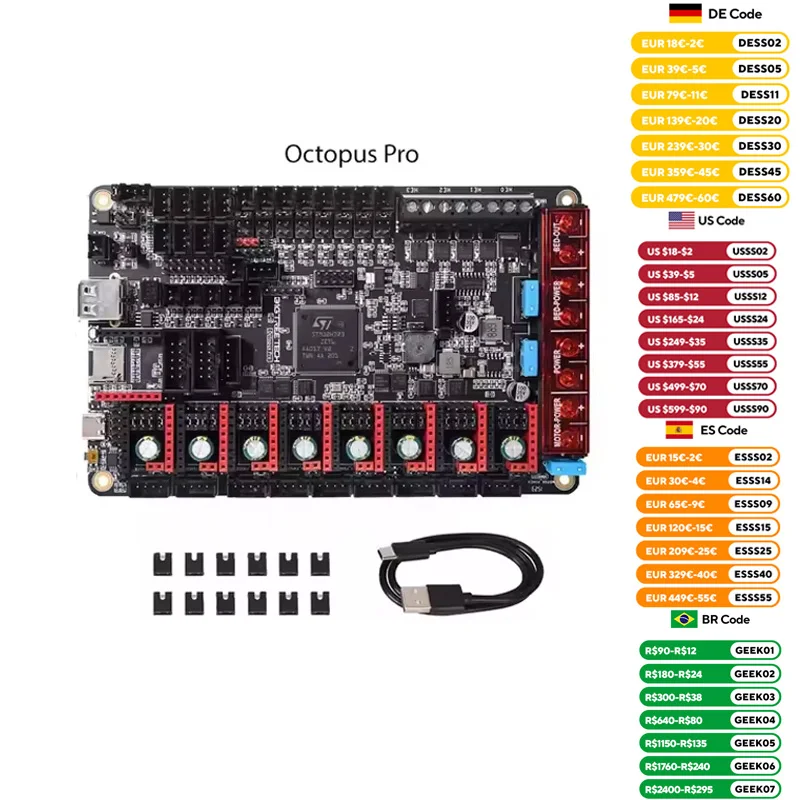

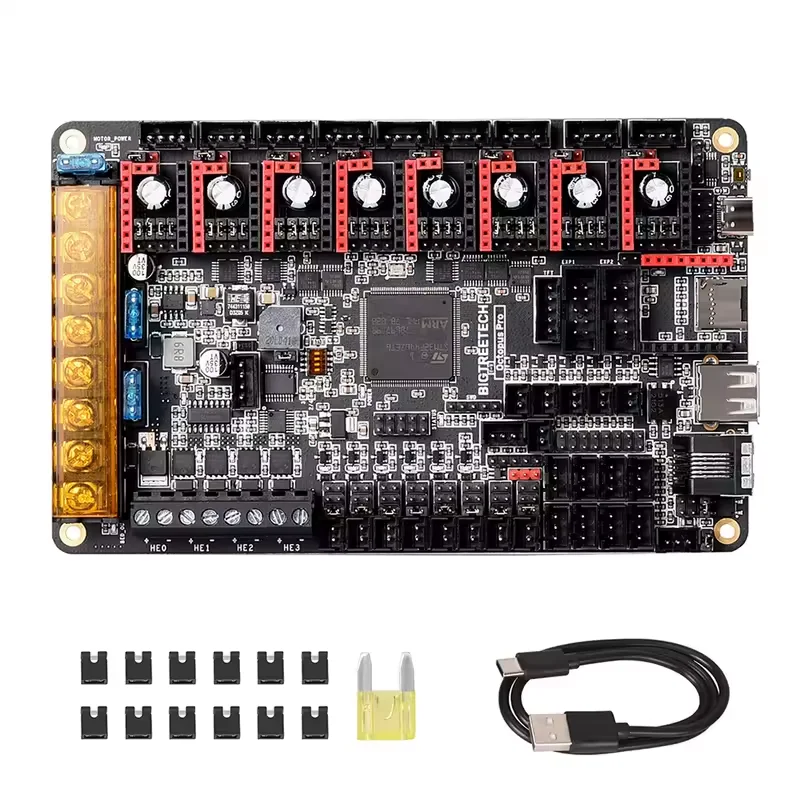

Placa base BIGTREETECH Octopus Pro V1.0 BTT accesorios para impresora 3D TMC2209 TMC5160 Pro Ender 3 Upgard Voron 2.4

Solo el baord:

1PC * BIGTREETECH Octopus Pro V1.0/V1.1(Nota ahora F466 La versión V1.0 , H723 La versión V1.1)
Con controladores x8:

1PC * BIGTREETECH Octopus Pro V1.0/V1.1

UART TMC2208 V3.0 de 8 */TMC2209 V1.2/TMC2226 V1.0/TMC5160T Pro,

Con 12864 TMC2209x8:

1PC * BIGTREETECH Octopus Pro V1.0/V1.1

TMC2209 V1.2 de 8 *

1PC * MINI12864 LCDNota:

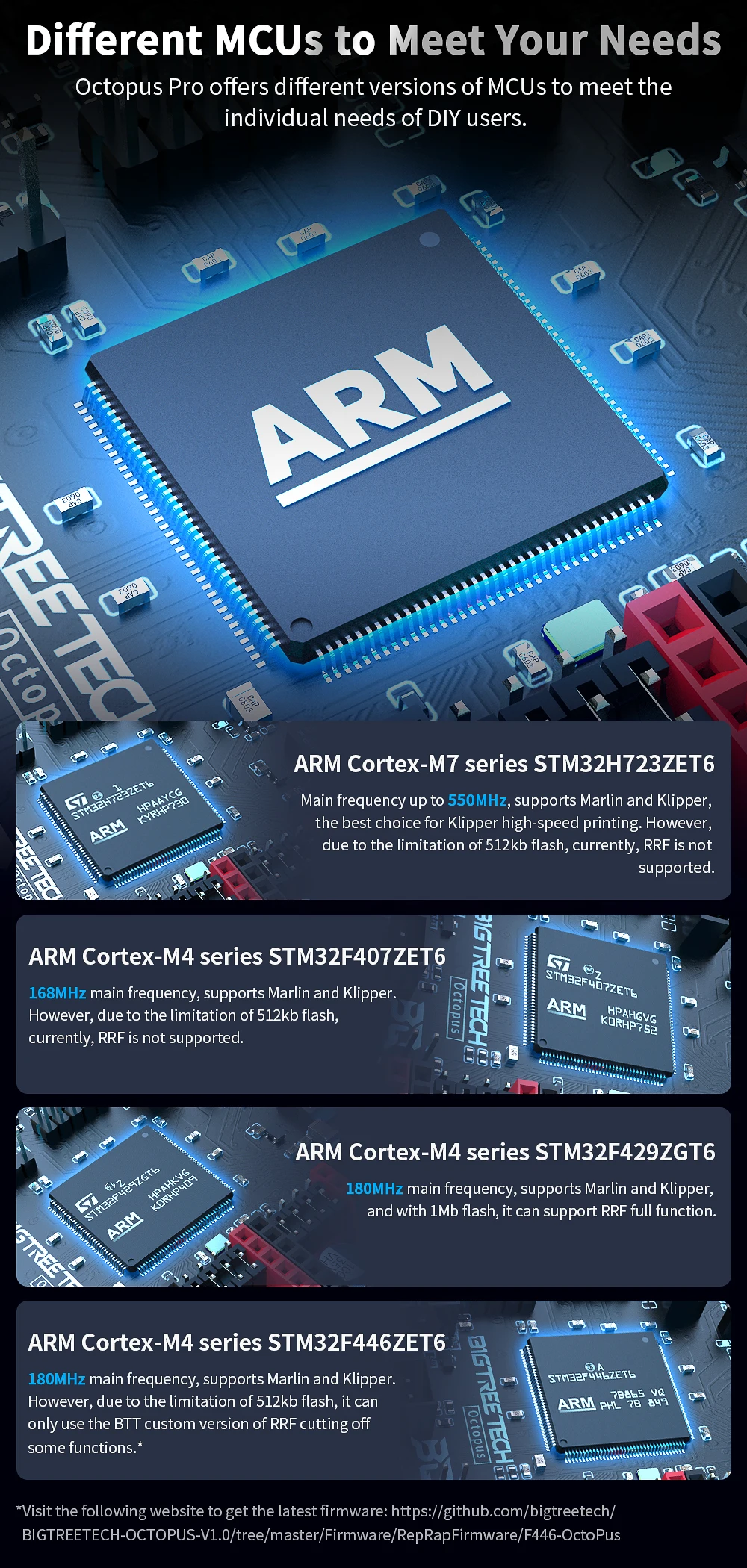

Octopus Pro ofrece diferentes versiones de MCUs para satisfacer las necesidades individuales de los usuarios de DIY.

1. Serie de brazo,STM32H723ZET6, Frecuencia principal hasta 550MHz, admite Marlin y Klipper, la mejor opción para la impresión de alta velocidad Klipper. Sin embargo, debido a la limitación de 512KB de Flash, actualmente,RRF no es compatible.

2. Serie ARM,STM32F429ZGT6, Frecuencia principal de 180MHz, admite Marlin y Klipper, y con flash de 1Mb, puede admitir la función completa de RRF.

3. Serie ARM,STM32F446ZET6, Frecuencia principal de 180MHz, admite Marlin y Klipper. Sin embargo, debido a la limitación del Flash de 512kb, solo puede usar La versión Personalizada BTT de RRF cortando algunas funciones

Introducción

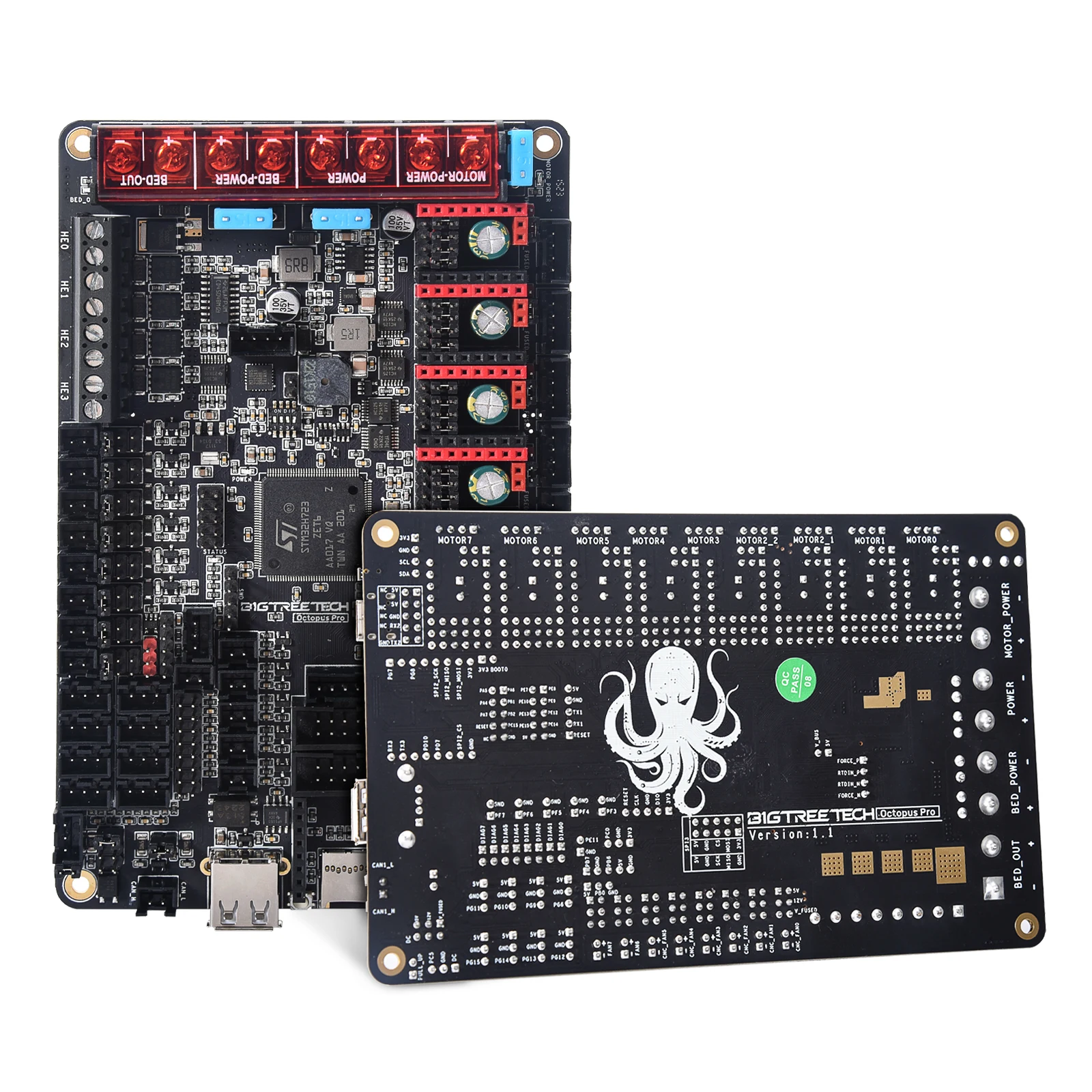

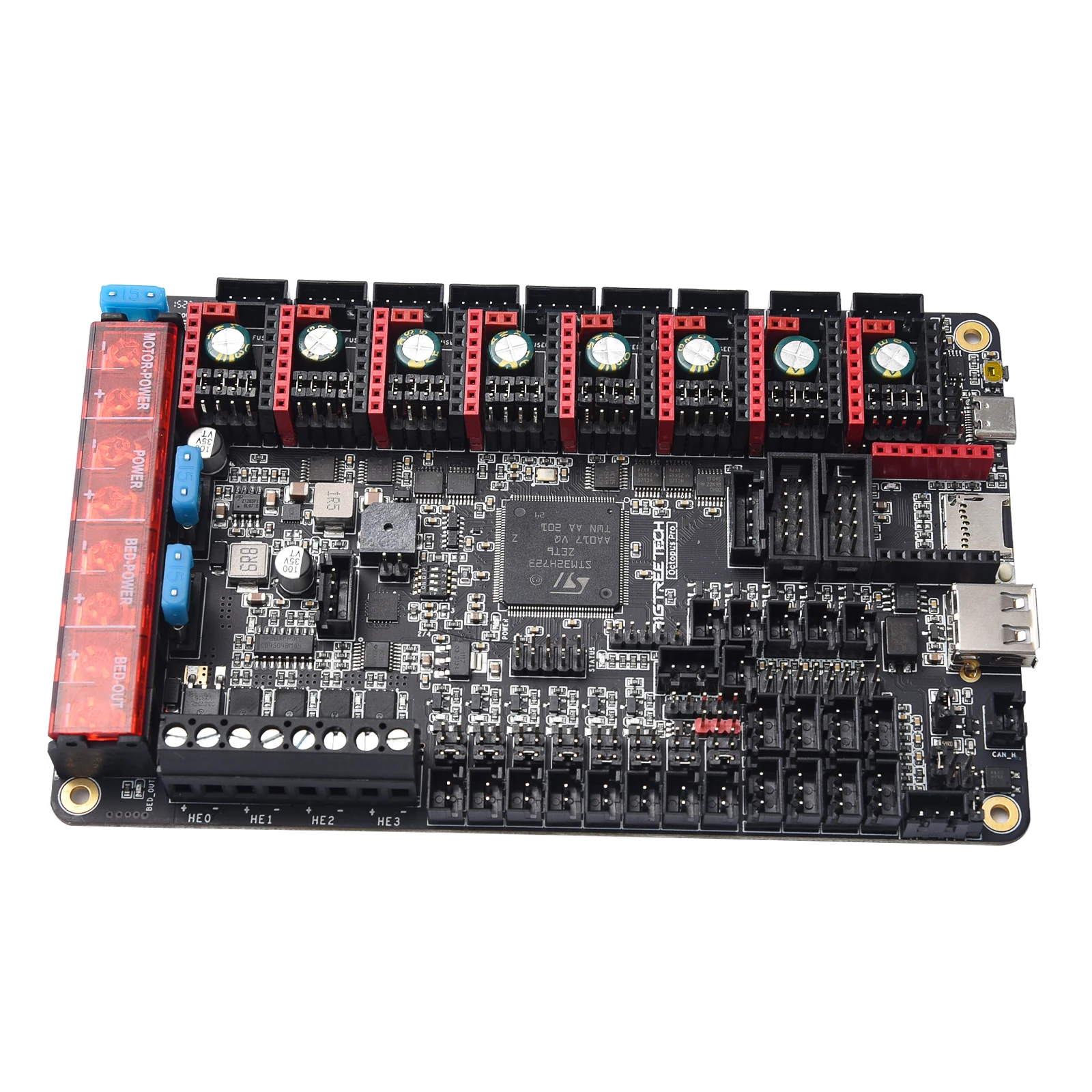

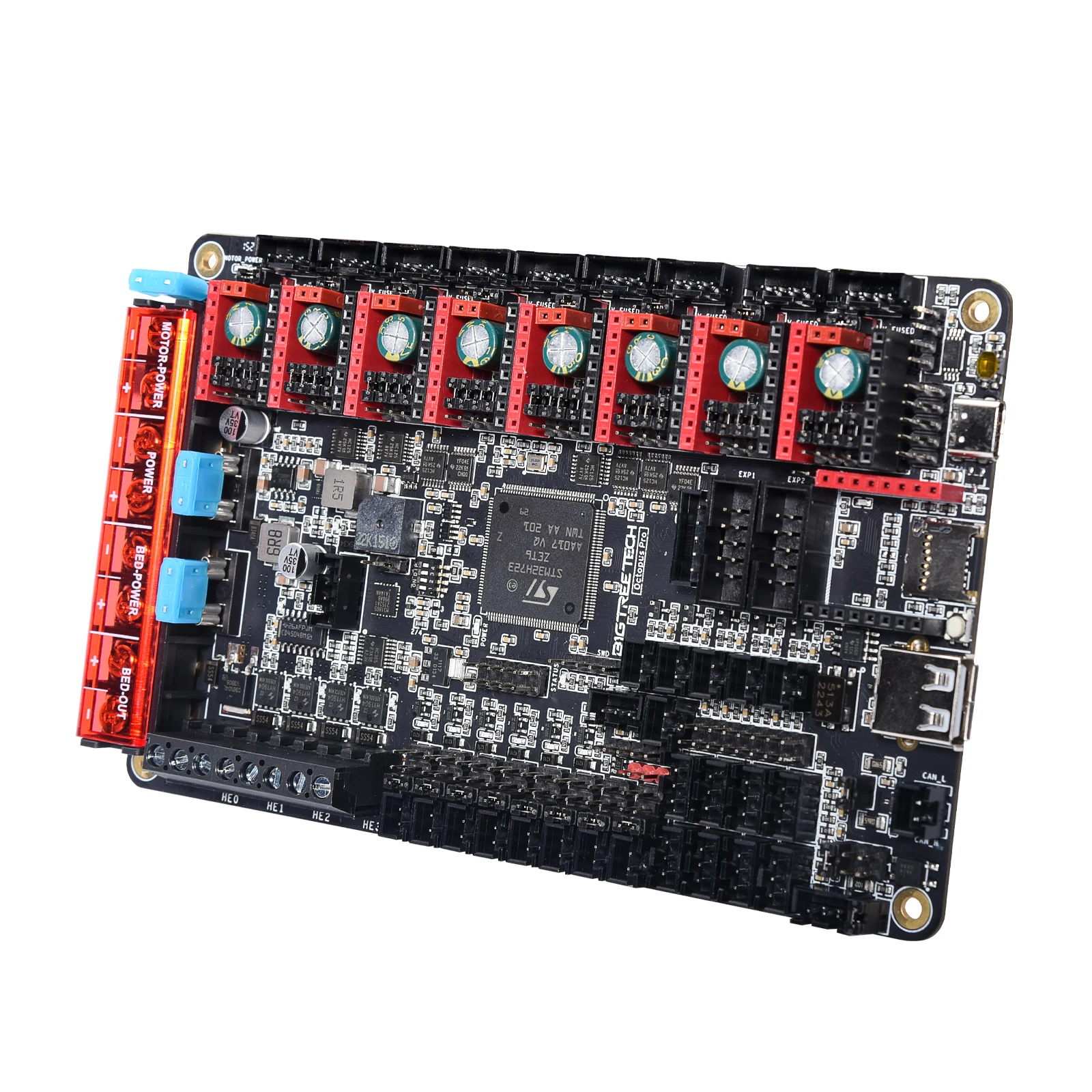

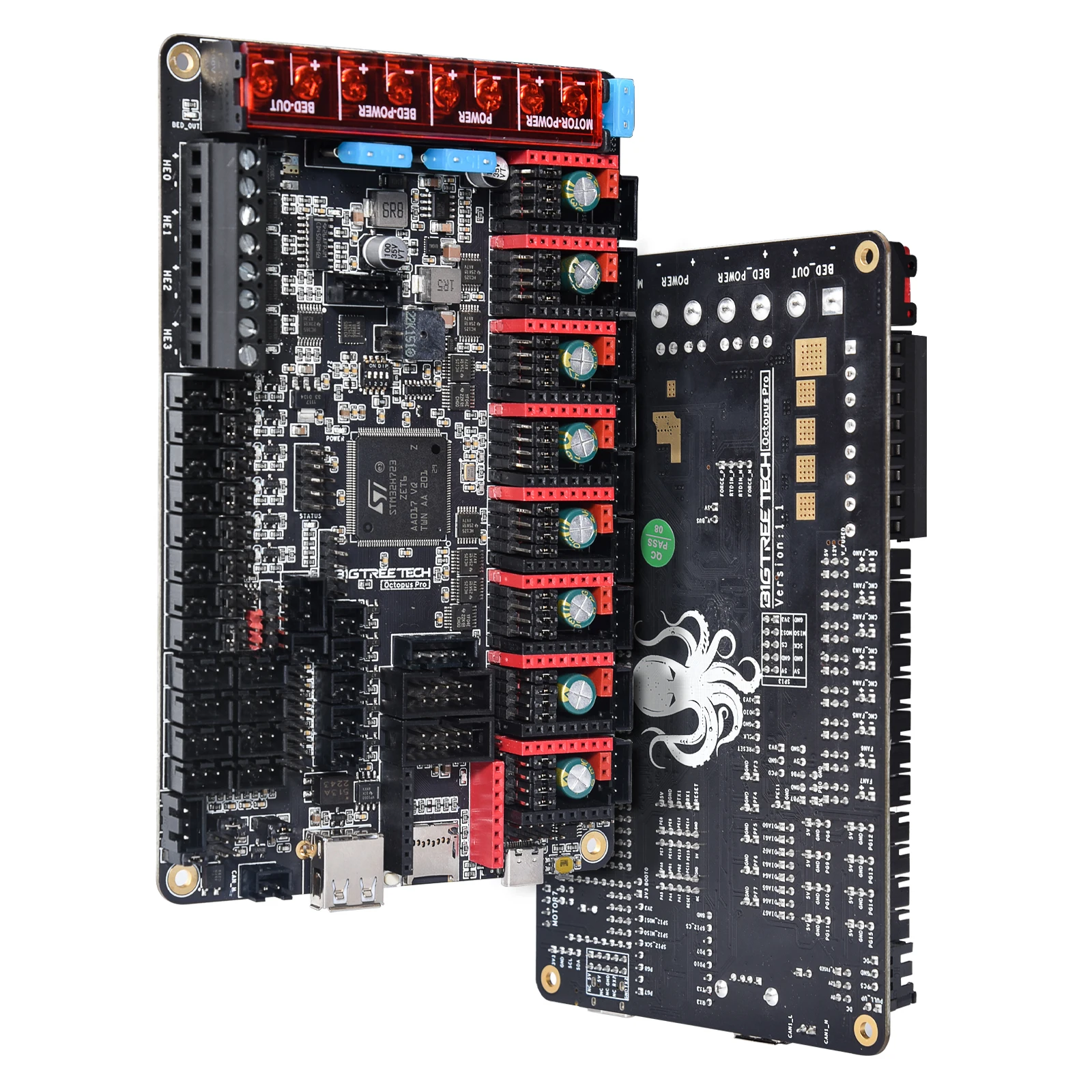

BIGTREETECH Octopus Pro V1.0 // V1.1 es una placa base de impresora 3D que admite hasta 8 ejes y motores paso a paso de hasta 60V de Shenzhen Biqu Technology Co., Ltd.

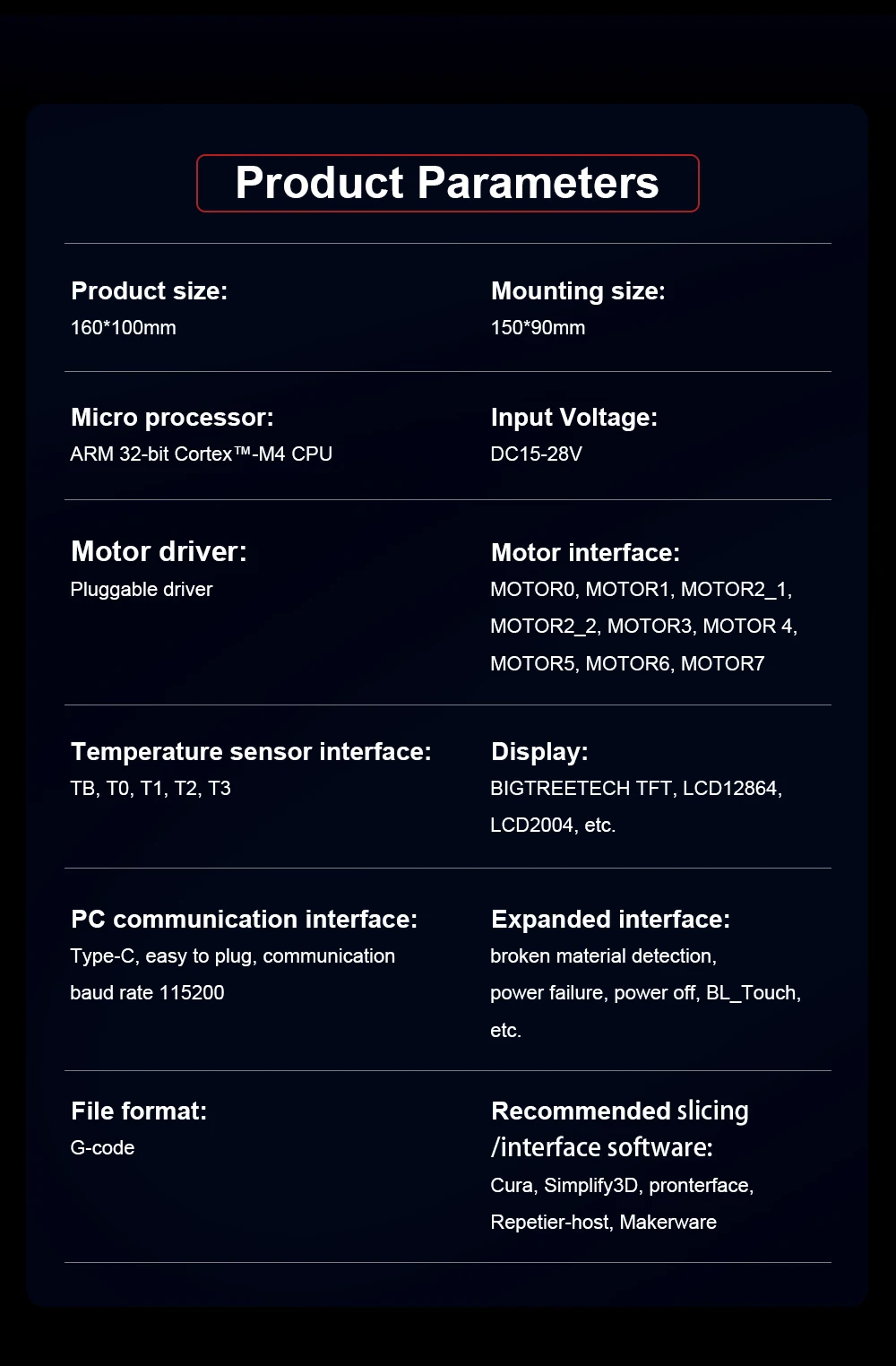

Especificación:

Nombre del producto: Octopus Pro

Firmware: Klipper, Marlin, RRF

Sistemas operativos: Raspberry Pi, Octoprint

Microprocesador: ARM Cortex de 32 bits™-CPU M4

Voltaje de entrada:

Controlador de motor: Controlador enchufable

Pantalla: BIGTREETECH TFT; LCD12864; LCD2004,etc.

Interfaz del motor: MOTOR0, MOTOR1, MOTOR2 _ 1, MOTOR2 _ 2. MOTOR3, MOTOR 4, MOTOR5, MOTOR6, MOTOR7

Interfaz del sensor de temperatura: TB, T0,T1,T2,T3

Formato de archivo: G-code

Software de corte: Cura, Simplify3D, pronterface, Repetier-host, Makerware

-Para obtener más información sobre BTT Octopus Pro, puede consultar esta página web:

-Puede comprar un kit en este enlace para usar elFirmware KlipperSin Raspberry Pi:

¿https://www.aliexpress.com/item/1005004477705287.html?

Precaución:

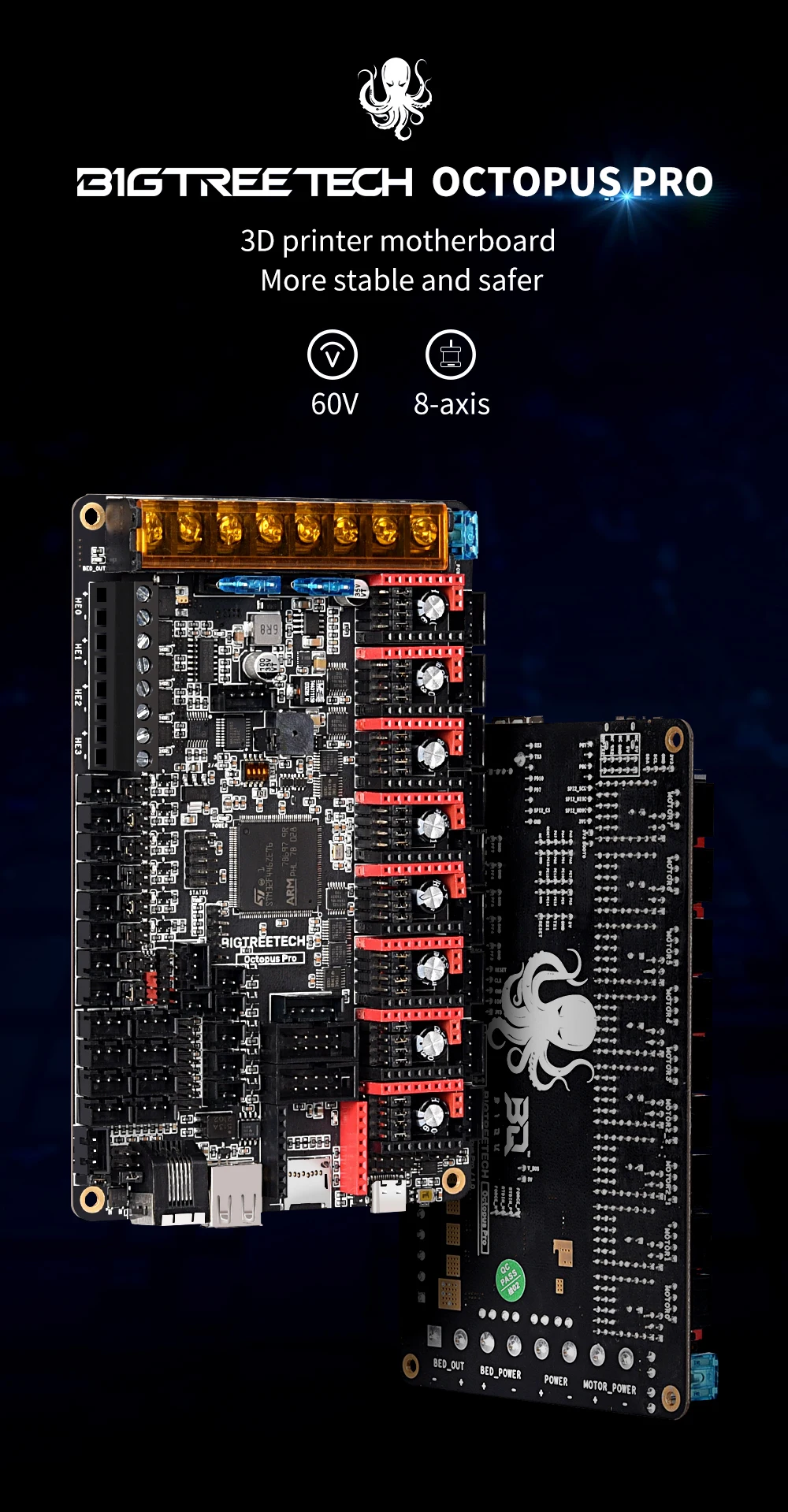

Octopus Pro (H723) tiene una característica única con sus pines de chip STM32H723ZET6. Cuando el chip entre en modo DFU, HE0 y HE2 comenzarán a funcionar inmediatamente. Para evitar cualquier daño o peligro de seguridad como resultado del calentamiento prolongado del cartucho del calentador, se recomienda encarecidamente no ingresar al modo DFU mientras la placa base esté alimentada por una fuente de alimentación de 12/24V.PULPO PRO BIGTREETECH

Impresora 3D placa base más estable y seguraDiferentes MCU para satisfacer sus necesidades

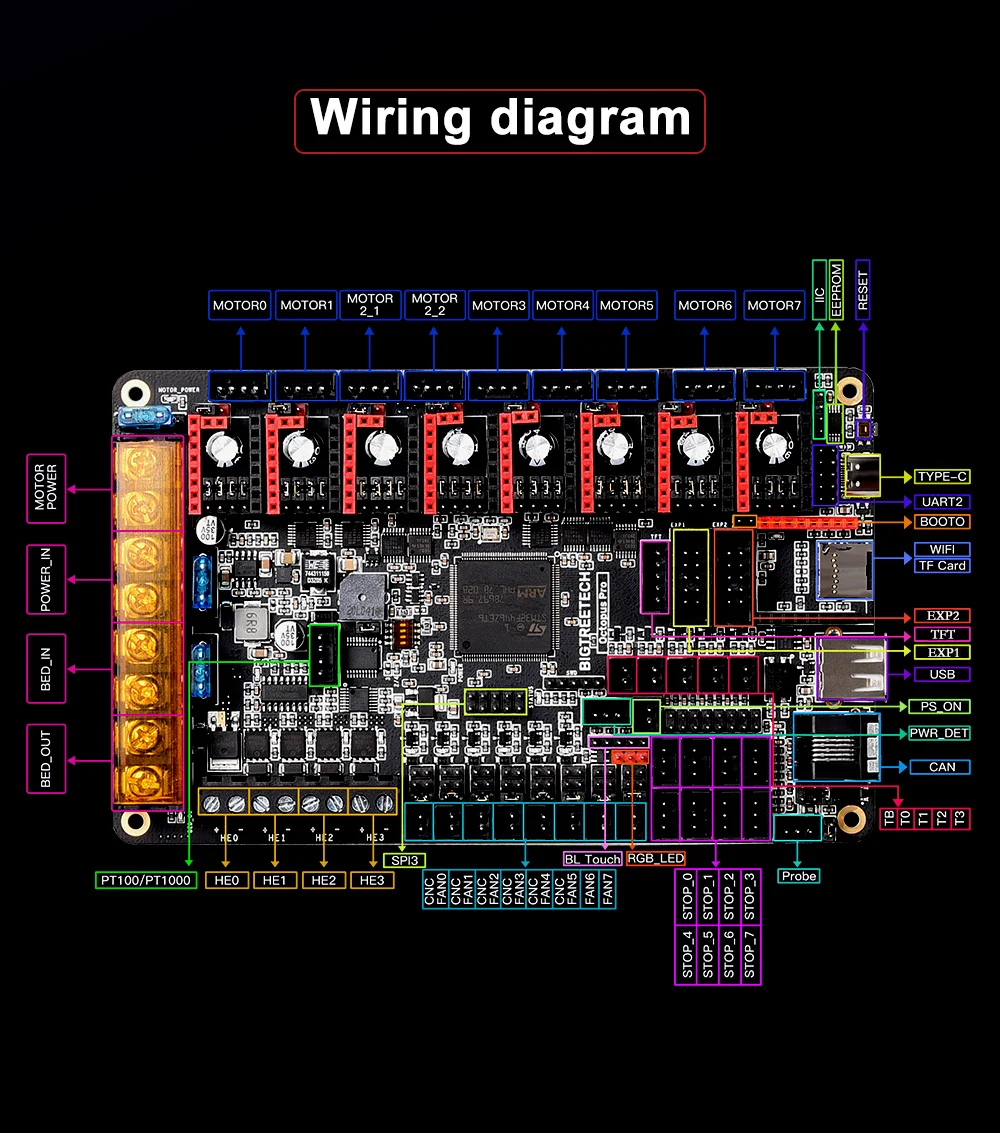

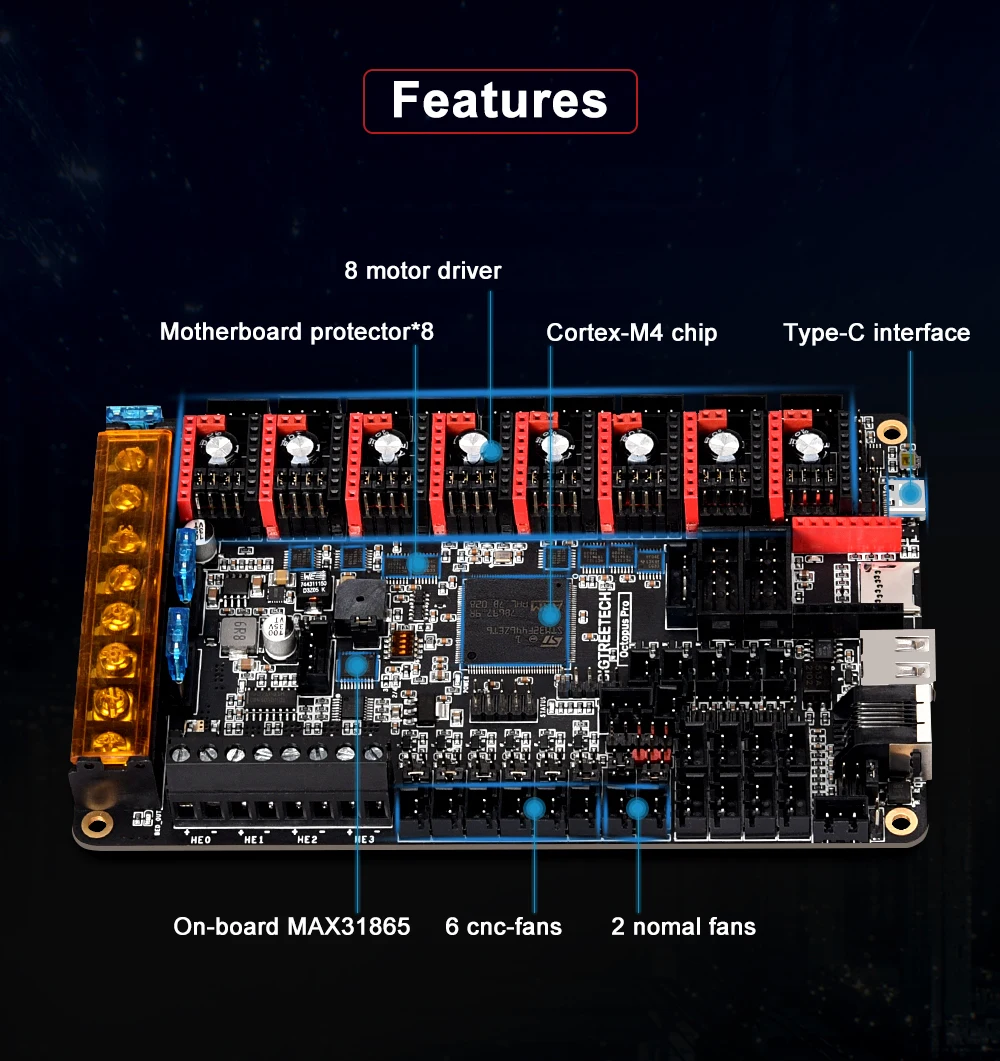

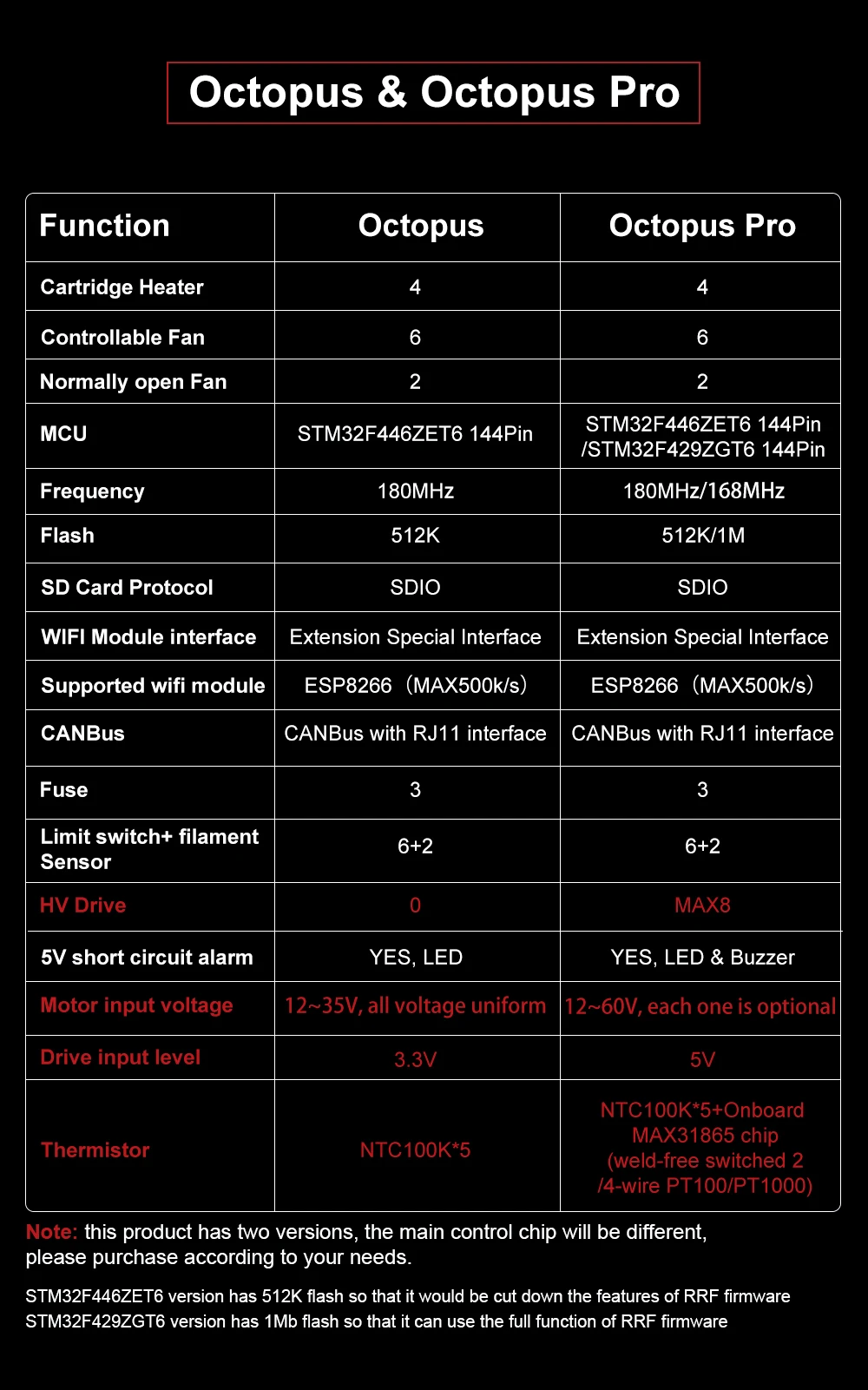

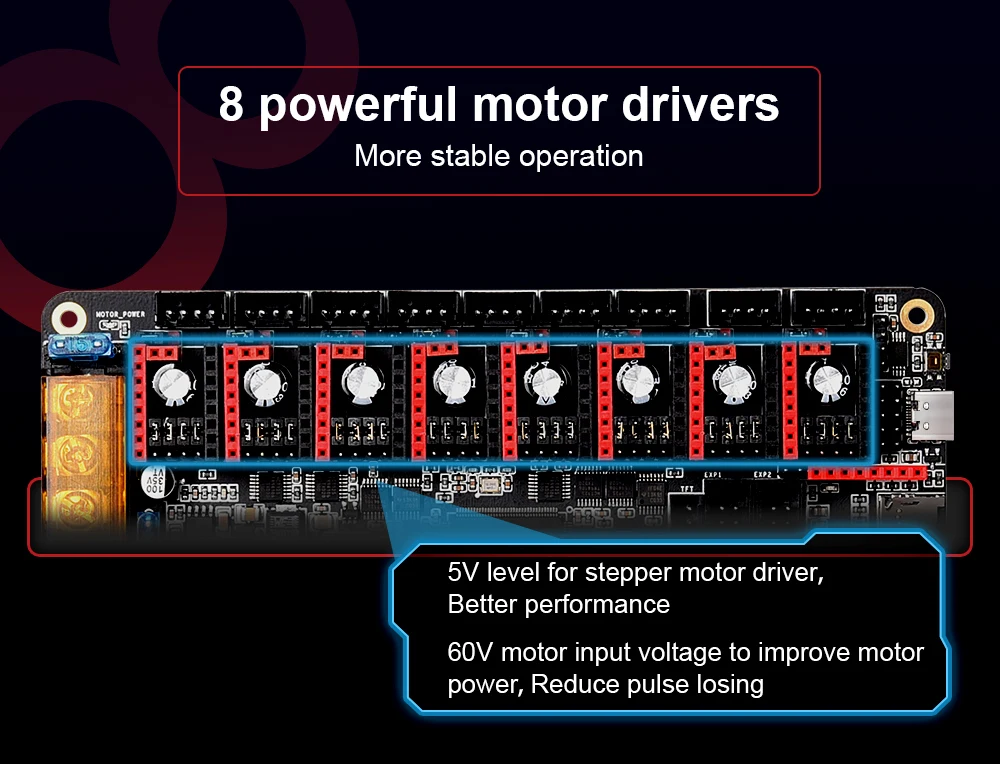

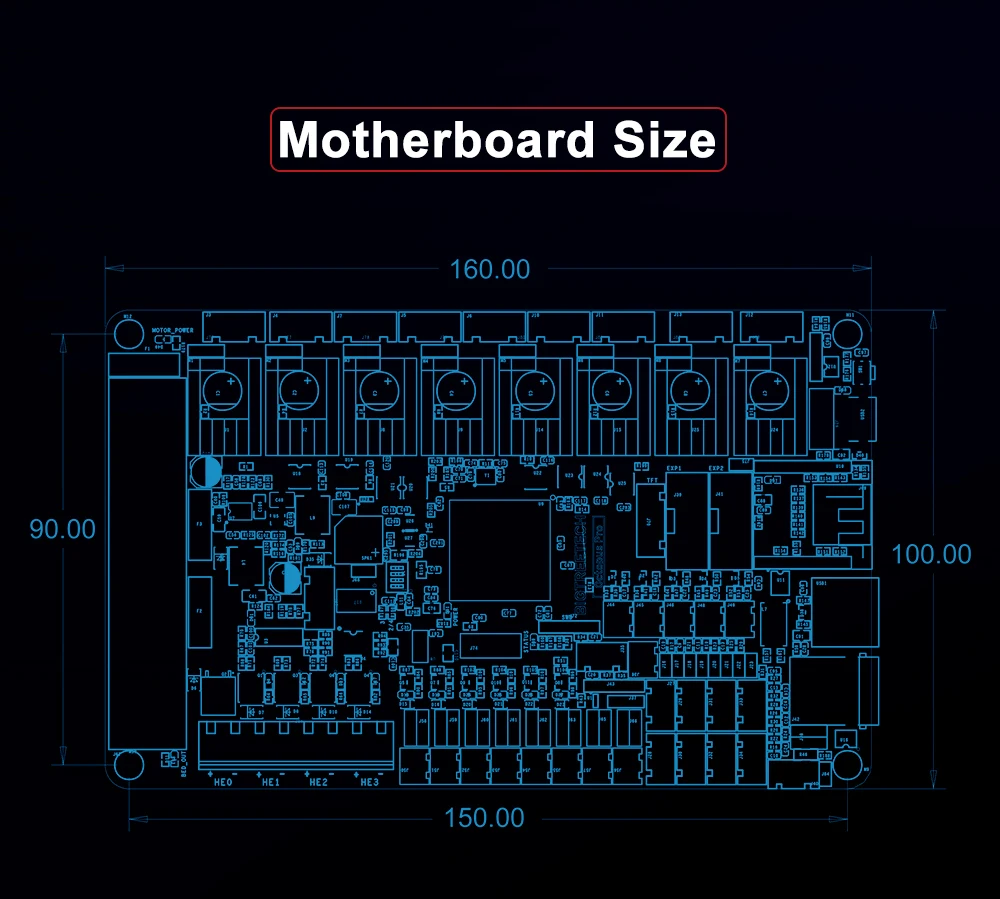

Octopus Pro ofrece diferentes versiones de MCUs para satisfacer las necesidades individuales de los usuarios DIY.Parámetros del productoPulpo y pulpo ProCaracterísticasTamaño de la placa baseDiagrama cableadoFirmware compatible8 potentes controladores de motor

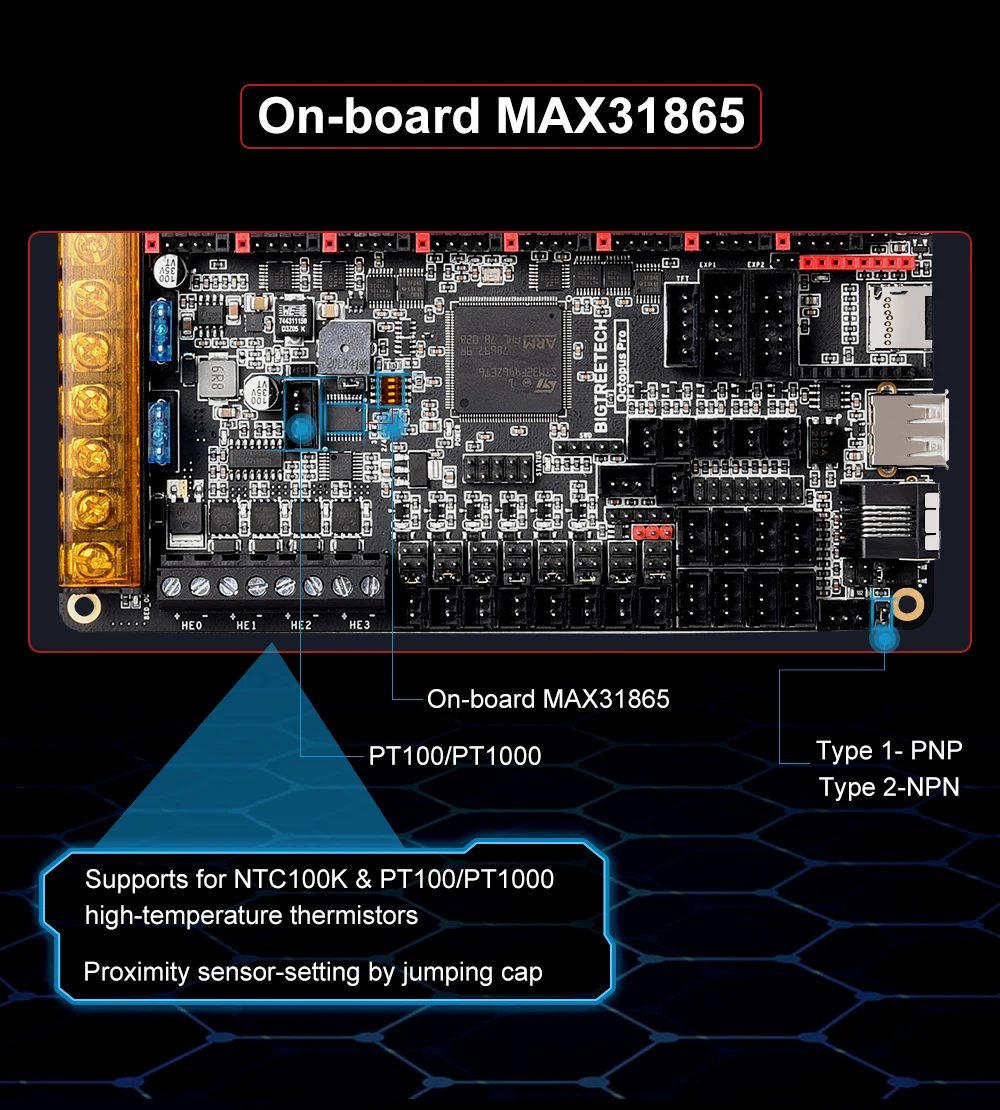

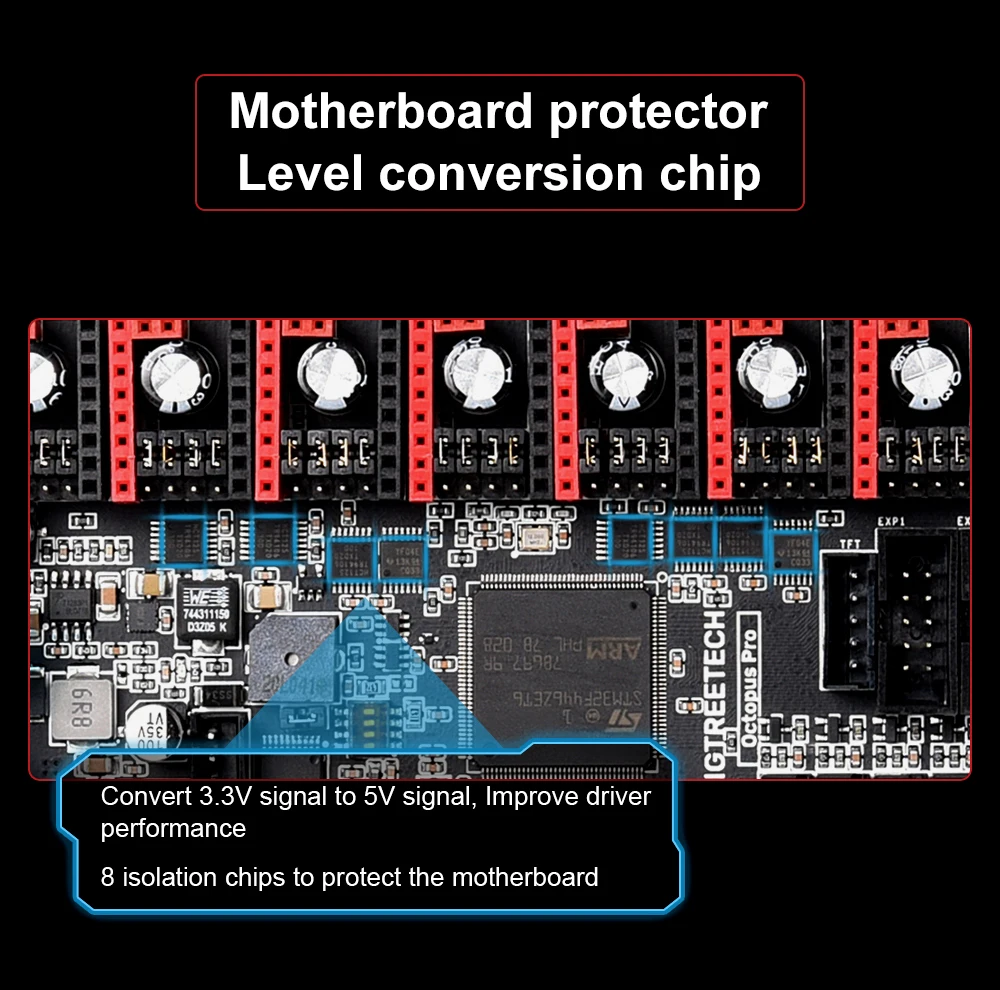

Funcionamiento más estableChip de conversión ProtectorLevel de placa baseMAX31865 a bordo

Soportes para termistores NTC100K y PT100/

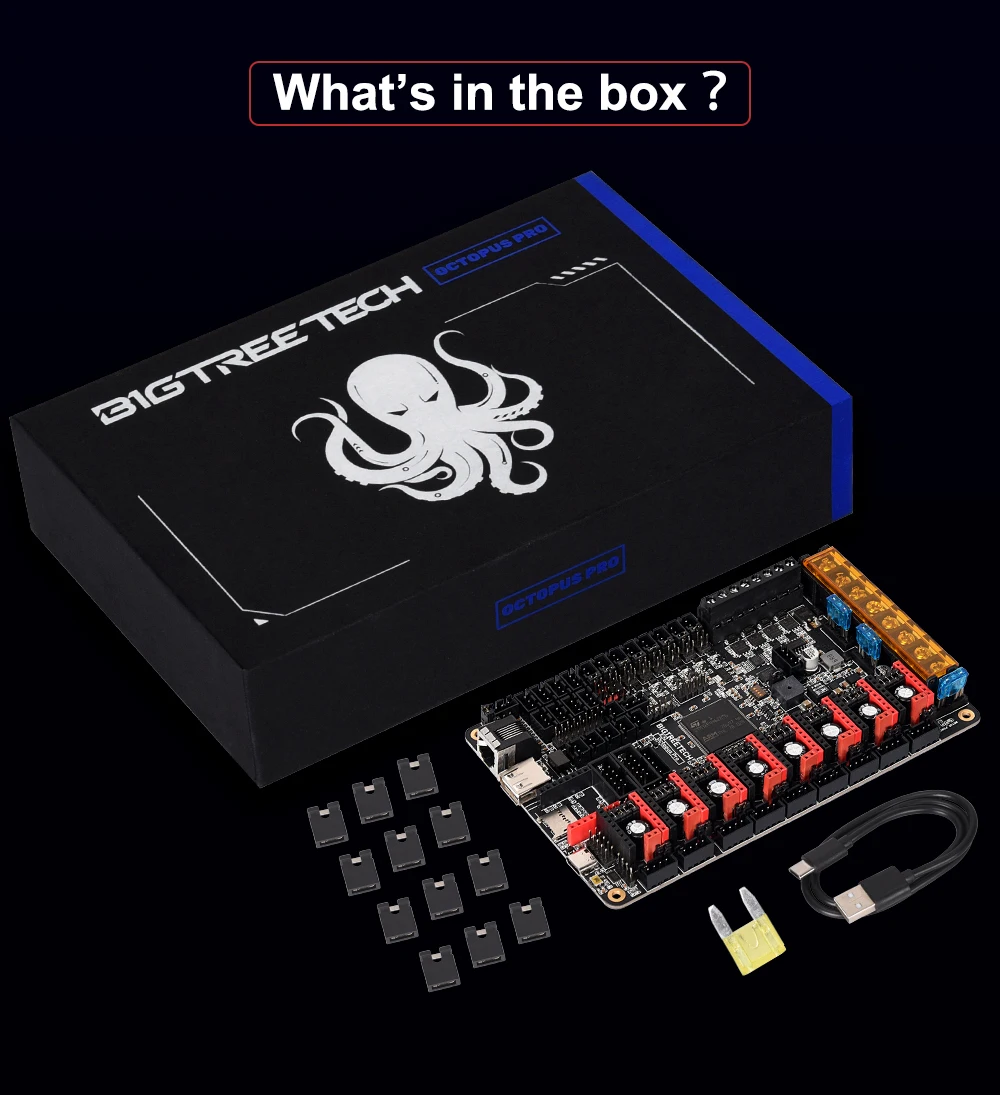

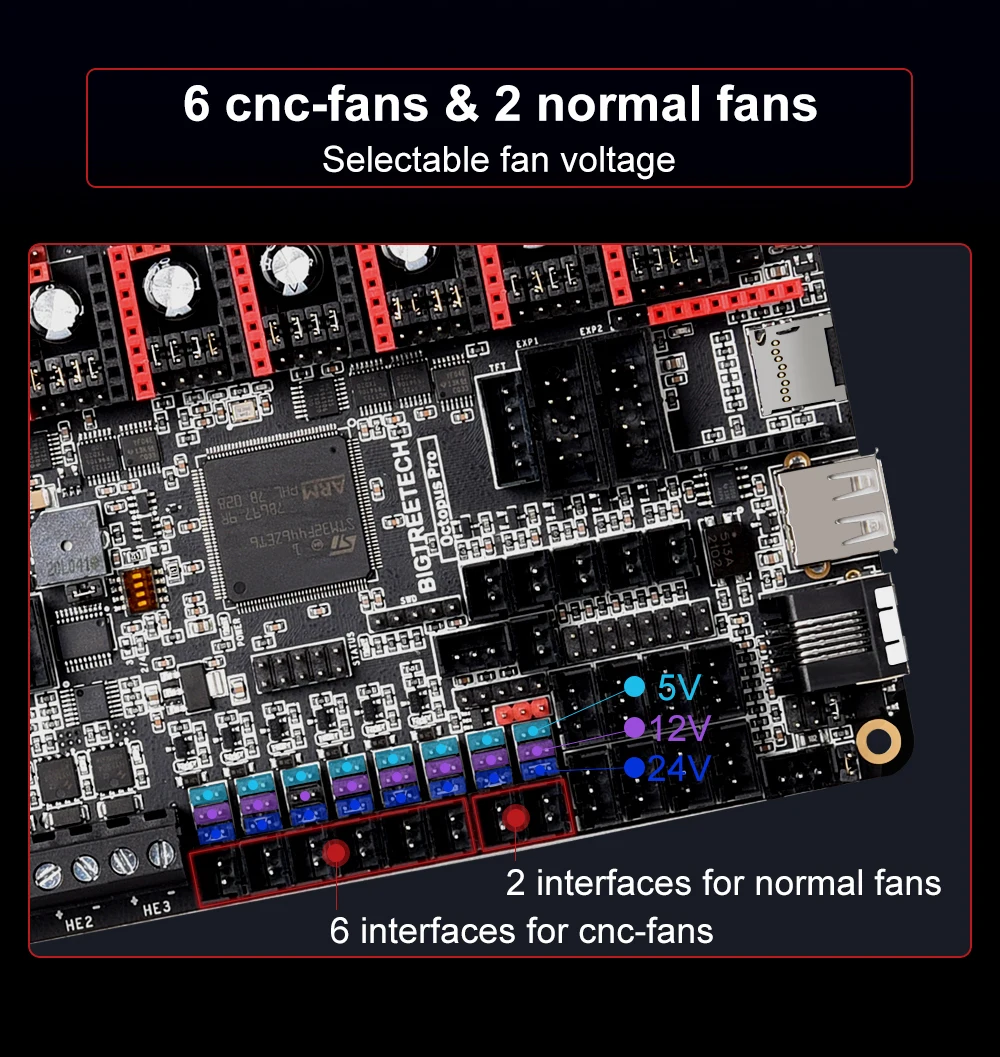

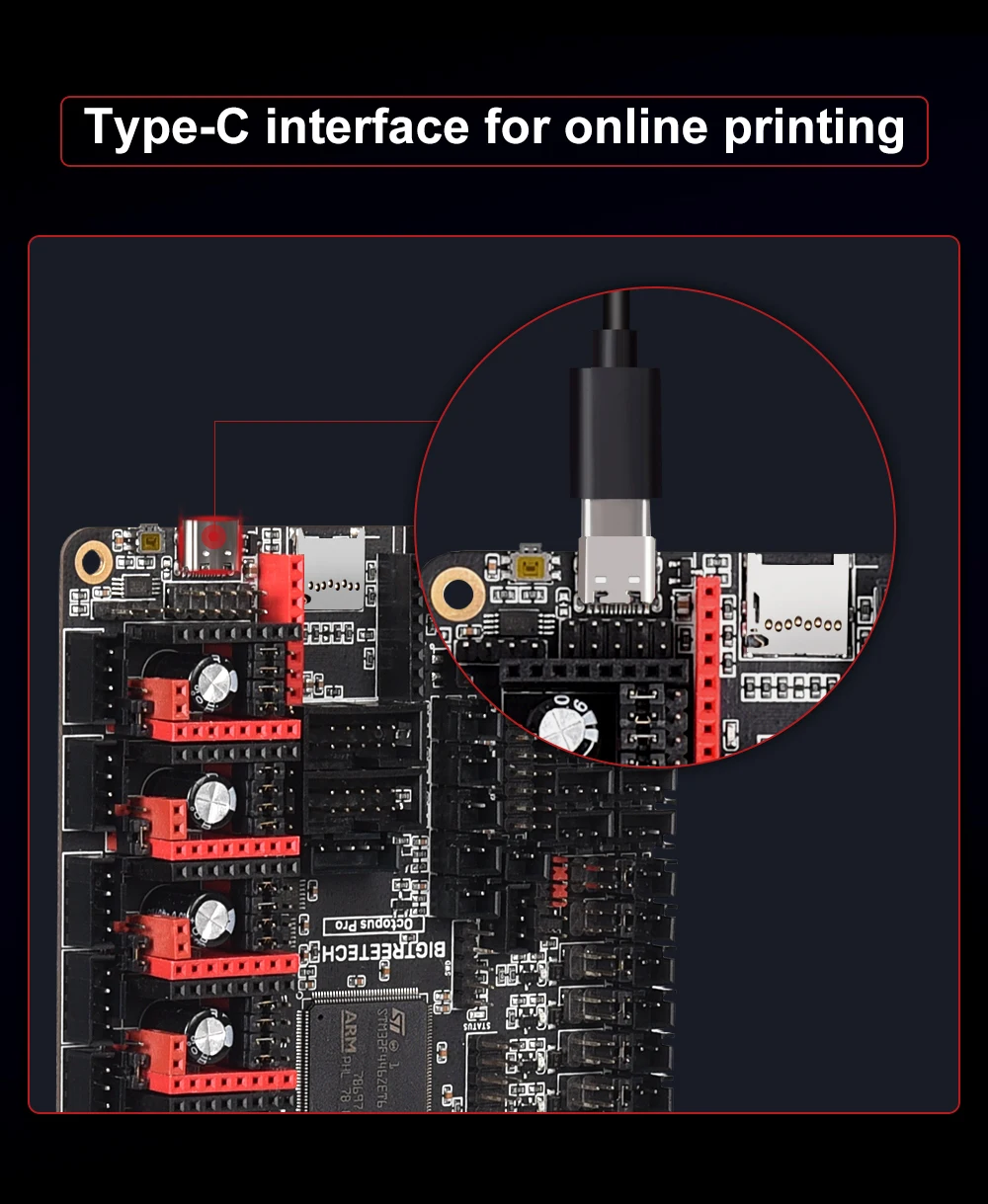

Sensor de proximidad-ajuste por gorra de saltoSerie principal de la controlchip-ARMCortex-M46 ventiladores CNC y 2 ventiladores normales con voltaje de ventilador seleccionableInterfaz tipo C para impresión en líneaQué hay en la caja
