Características
Basado en T5L0, ejecutando el sistema DGUS II, de calidad comercial.;

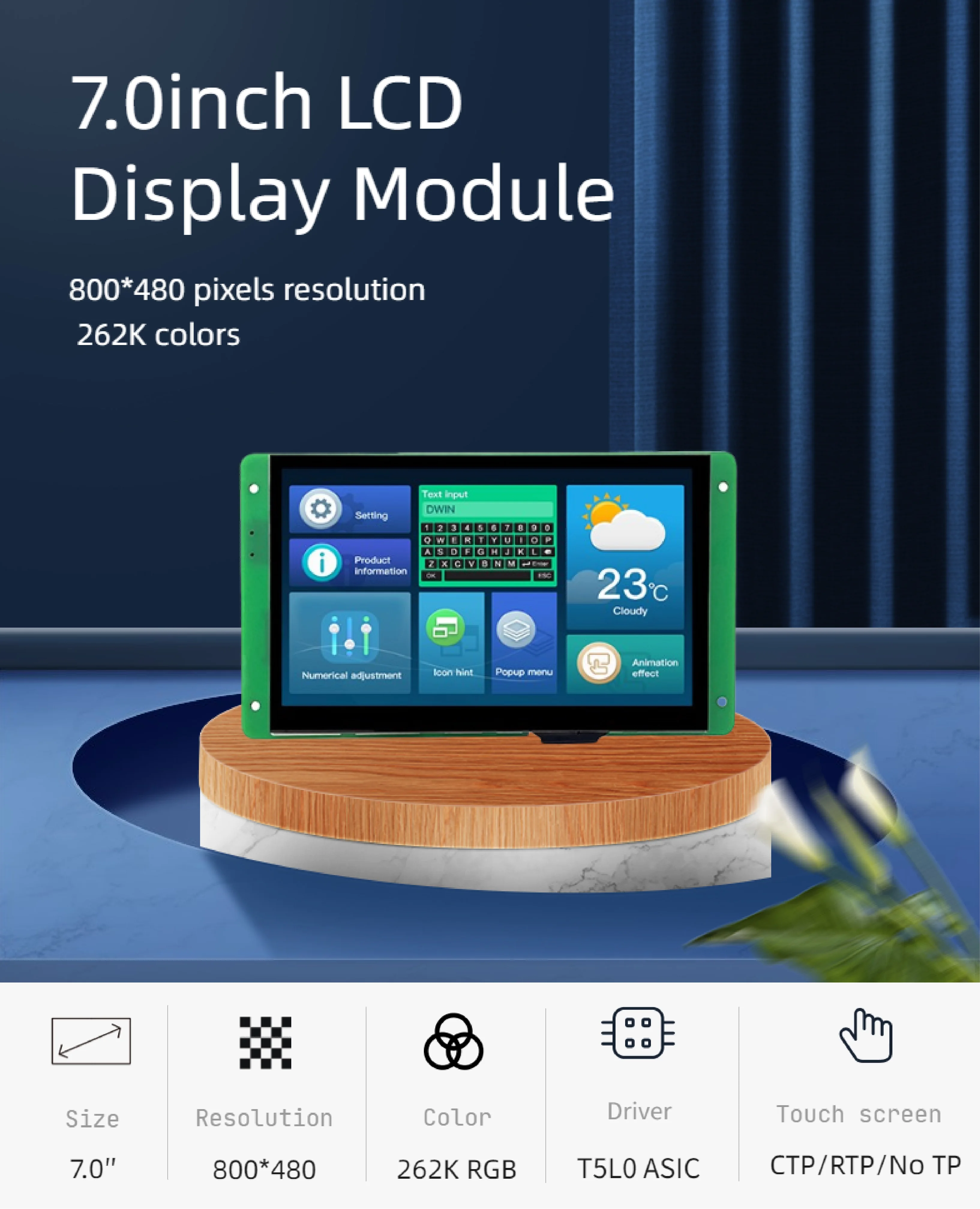

7,0 pulgadas, resolución de 800*480 píxeles, 262 K colores, TV-TN-TFT-LCD.
Sin pantalla táctil/pantalla táctil resistiva/pantalla táctil capacitiva Opcional;
Interfaz TTL/CMOS; Cable de conexión de 10 pines_1,0 mm;
Descargar mediante tarjeta SD o puerto serie en línea;
Desarrollo de GUIs DWIN DGUS V7.6 fácil de usar. No se requieren habilidades de codificación;
Sistema de desarrollo dual: DGUSII/TA (juego de instrucciones);
Ángulo de visión del televisor, 70°/70°/40°/30°(L/R/U/D);
Con GUI y OS dual-core, GUI con controles ricos, el kernel del sistema operativo DWIN está abierto al usuario para el segundo desarrollo, a través del idioma del sistema operativo DWIN o C51.
Especificaciones
Parámetros de visualización |
||||||
Modelo |

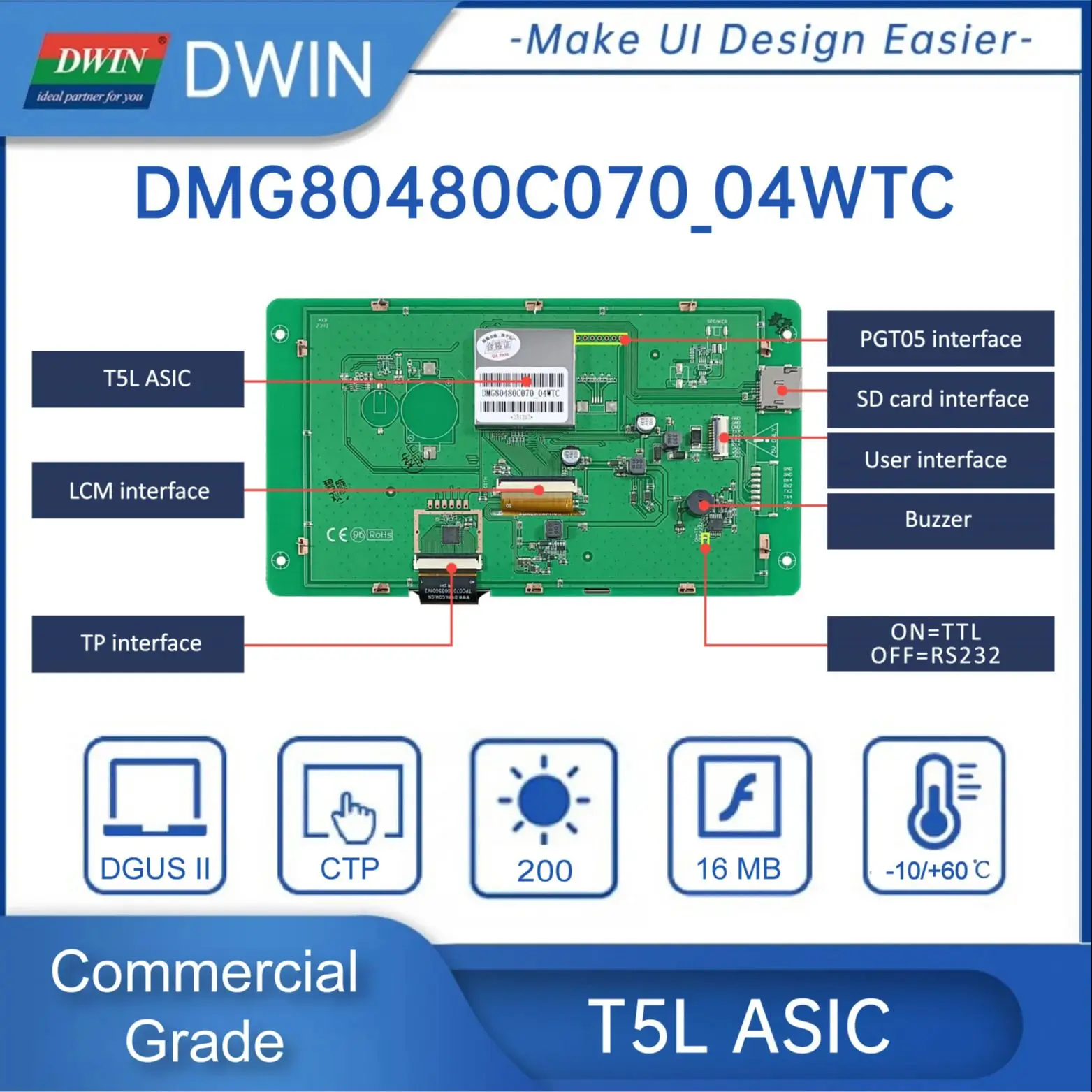

DMG80480C070_04 WTC: Toque capacitivo |
|||||
Tipo LCD |
TV-TN, LCD TFT |
|||||
Ángulo de visión |
Ángulo de visión del televisor, 70°/70°/40°/30° (L/R/U/D ) |
|||||
Resolución |
800×480 píxeles (compatible 0°/90°/180°/270°) |
|||||
Color |
6R6G6B de 18 bits |
|||||
Área activa (A.A.) |
154.08 mm (ancho) × 85,92 mm (alto) |
|||||
Modo de retroiluminación |
LED |
|||||
Vida útil de la retroiluminación |
>20.000 horas (Tiempo de caída del brillo al 50% en condiciones de trabajo continuo con brillo máximo) |
|||||
Brillo |
DMG80480C070_04WTC: 200nit |
|||||
Control de brillo |
Grado 0~100 (cuando el brillo se ajusta al 1%~30% del brillo máximo, puede ocurrir parpadeos y no se recomienda su uso en este rango) |
|||||
Parámetros de interfaz serie |
||||||
Modo |
UART2: ON=TTL/CMOS;OFF=RS232 |
|||||
Nivel de voltaje |
Condición de prueba |
Min. |
Tipo |
Máx. |
Unidad Unidad |
|
Salida 1, Iout = 1mA |
3.0 |
3.3 |
- |
V |
||
Salida 0, Iout = -1mA |
- |
0 |
0.3 |
V |
||
Entrada 1, Iin = 1mA |
2.4 |
3.3 |
5.0 |
V |
||
Entrada 0, Iin = -1mA |
0 |
- |
0.5 |
V |
||
Velocidad de transmisión |
3150~3225600bps, valor típico de 115200bps |
|||||
Formato de datos |
UART2: N81 |
|||||
Cable de interfaz |
10 pines_1,0 mm |
|||||
Especificaciones eléctricas |
||||||
Potencia nominal |
<5W |
|||||
Voltaje de funcionamiento |
4,5 ~ 5,5 V, valor típico de 5 V |
|||||
corriente de funcionamiento |
510 mA |
VCC=5V, retroiluminación máxima |
||||
170 mA |
VCC=5V, retroiluminación apagada |
|||||
Fuente de alimentación recomendada: 5V 1A CC |
||||||
Entorno operativo |
||||||
Temperatura de funcionamiento |
-10 ℃ ~60 ℃ (5V a 60% de humedad relativa) |
|||||
Temperatura de almacenamiento |
-20℃~70℃ |
|||||
Recubrimiento conformado |
Ninguno |
|||||
Humedad de Operación |
10%~90%RH, valor típico de 60% RH |
|||||

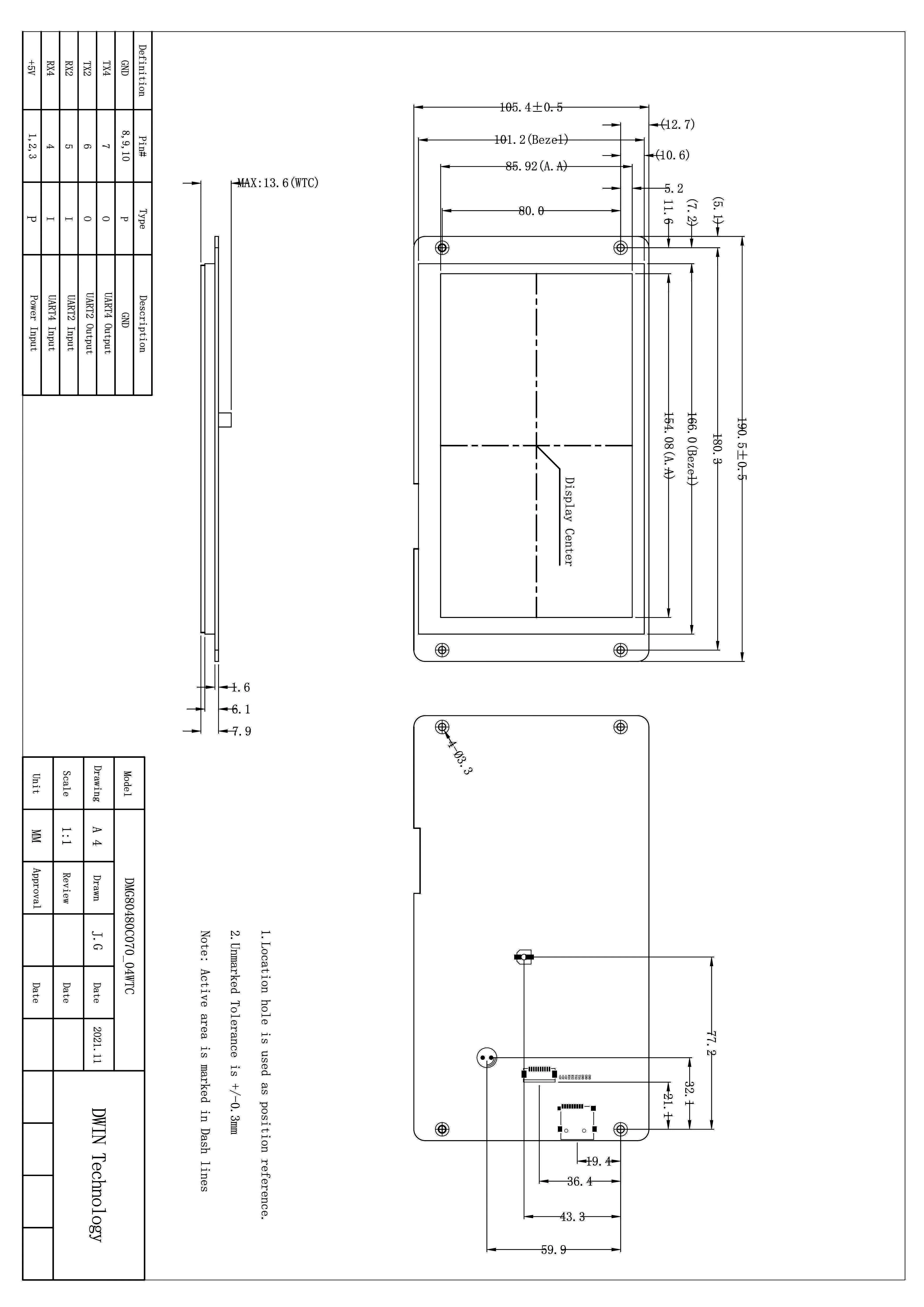

Dimensiones |
||||||
Factor de forma |
WTC: 190,50 mm (ancho) × 105,40 mm (alto) × 13,60 mm (alto) |
|||||
Dimensiones de instalación |
Orificio de posicionamiento: 166,00 (+0,3 mm) × 101,20 (+0,3 mm) |
|||||
Peso neto |
WTC: 260 g |
|||||
Estándares de embalaje |
||||||
Modelo |
Dimensiones |
Capa |
Cantidad/Capa |
Cantidad (Unidad) |
||
Cartón1： |
220 mm (largo) × 160 mm (ancho) × 47 mm (alto) |
- |
- |
- |
||
Cartón2： |
250 mm (largo) × 200 mm (ancho) × 80 mm (alto) |
1 |
2 |
2 |
||
Cartón3： |
320 mm (largo) × 270 mm (ancho) × 80 mm (alto) |
2 |
2 |
4 |
||
Cartón4： |
450 mm (largo) × 350 mm (ancho) × 300 mm (alto) |
2 |
10 |
20 |
||
Cartón5： |
600 mm (largo) × 450 mm (ancho) × 300 mm (alto) |
2 |
17 |
34 |
||
Preguntas frecuentes
Pregunta 1:
¿Cómo puedo iniciar el desarrollo con un módulo LCD DWIN?¿Puedo montarlo directamente en mi máquina?
Respuesta:
No, primero debe actualizar el programa a la pantalla LCD y luego ensamblarlo.
Paso 1, consulte la plataforma de software de la pantalla, mencionada en la hoja de datos.
Paso 2, utilice el SDK de desarrollo correcto (diferentes plataformas utilizan diferentes SDK) para finalizar el desarrollo.
Paso 3, actualice el programa de software y pruebe
Paso 4, cuando pruebe OK, móntelo en la máquina.
Pregunta 2:
¿En qué industrias se utiliza DWIN LCD?
Respuesta:
Máquina de belleza, Fisioterapia, Salud y fitness, Tratamiento médico, Tratamiento de aire, Control de aire, Transporte (instruments para automóviles y navios), automatización de instrumentos y aparatos, Electricidad, Tratamiento de agua, Diseño y fabricación de circuitos integrados, Electrodomésticos de cocina (espremedor, horno, máquina de hielo, máquina de helados, ventilador de cocina), Nueva energía (fotovoltaica, electricidad eólica, pila de carga), electrodomésticos...
Pregunta 3:
¿El producto DWIN necesita un MOQ al comprar?
Respuesta:
No hay MOQ para producto estándar.
Pregunta 4:
¿DIN tendrá soporte técnico en línea?
Respuesta:
Sí, por supuesto, a continuación se puede obtener soporte técnico.
- Whatsapp: +86 19192113166
- Correo electrónico de atención al cliente:dwinhmi@dwin.com.cn
- Foro del desarrollador DWIN:https://forums.dwin-global.com/
-Sitio web internacional:https://www.dwin-global.com/
- Herramienta de desarrollo:https://www.dwin-global.com/tool-page/
- Guía de desarrollo:https://www.dwin-global.com/development-guide/
- Videotutorial DGUS:https://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
- Déjanos mensajes en Aliexpress.
