Proyecto de Kit DIY
Para completar este proyecto, se requiere un alto nivel de conocimiento en electrónica y una amplia experiencia en soldadura y pruebas.
Debido a las restricciones de comunicación de idioma y zona horaria, solo podemos brindar soporte técnico limitado y usted debe resolver los problemas por su cuenta.
No proporcionamos información aparte de la página de introducción del producto.

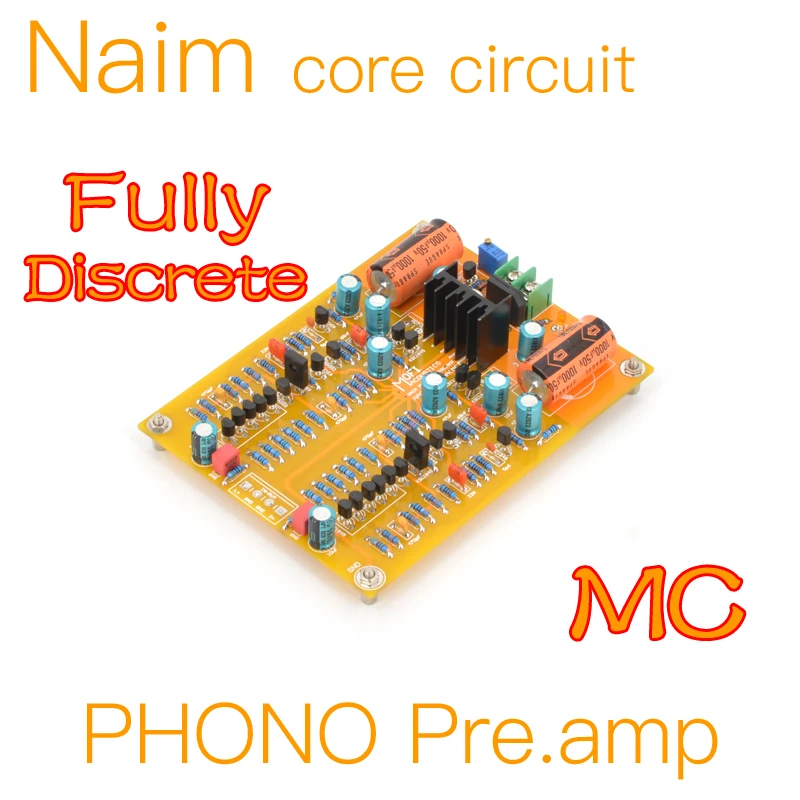

MOFI-Naim-323-Totalmente Discreto-Amplificador de Fono (MC)) Proyecto KIT DIY
Se basa en el circuito central del preamplificador fono Naim 323.
Aspectos destacados de la tecnología
Filtro regulador reductor de dos etapas, dos filtros de paso bajo (con una frecuencia de corte de 1.6 Hz) que evitan que el ruido de la alimentación se introduzca en el amplificador.Proporciona una fuente de alimentación más pura (cercana a la batería).
La fuente de alimentación de voltaje utiliza MOSFET como transistores de paso, que tienen una sensación de las características del sonido del tubo pero rechazan el ruido de rectificación y regulación.
Se incluye la función de arranque suave de voltaje, que tardará aproximadamente 5 segundos en alcanzar el voltaje diseñado.
Diseño todo en uno, conexión a tierra de un solo punto, resistencia a tierra cercana al valor de 0.02 ohmios, diseño de bajo ruido.
Plan de modificación de sonido más rentable.
AMP Totalmente Discreto.
La etapa de entrada utiliza 5 transistores de bajo ruido en paralelo.
TAMAÑO DE PCB: 132x102x1.6mm 1oz Cu, HASL con plomo.
Requisitos de energía: Mejor: 24 VCA a 1 A
Configuración del producto
Kit de bricolaje: Contiene la PCB y los componentes necesarios en la PCB, pero no incluye el transformador de potencia.
Placa terminada: Basándonos en la placa probada y comprobada del kit de la versión estándar, verificamos el voltaje de todos los puntos clave y utilizamos un generador de señales y un osciloscopio para una doble verificación de la forma de onda analógica.No utilizaremos este tablero para la prueba de escucha.
Todas las PCB terminadas están cuidadosamente soldadas a mano y completamente probadas, por lo que el precio es más alto y el rendimiento de costos es menor.Se recomienda a los consumidores sensibles al precio pero con capacidad de bricolaje que elijan el kit.

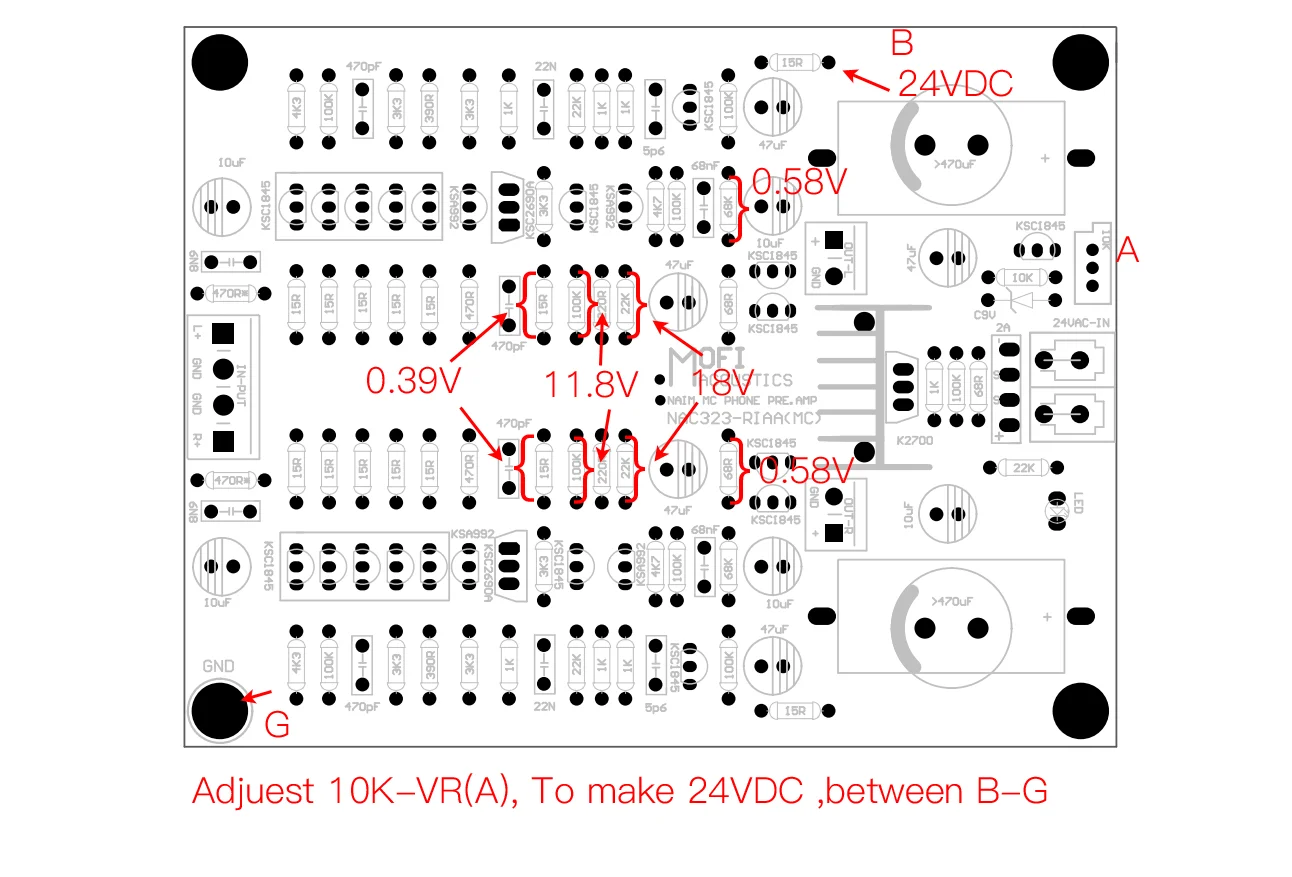

Esquema y punto clave de depuración
PCB viene con parámetros de componentes para una fácil instalación.

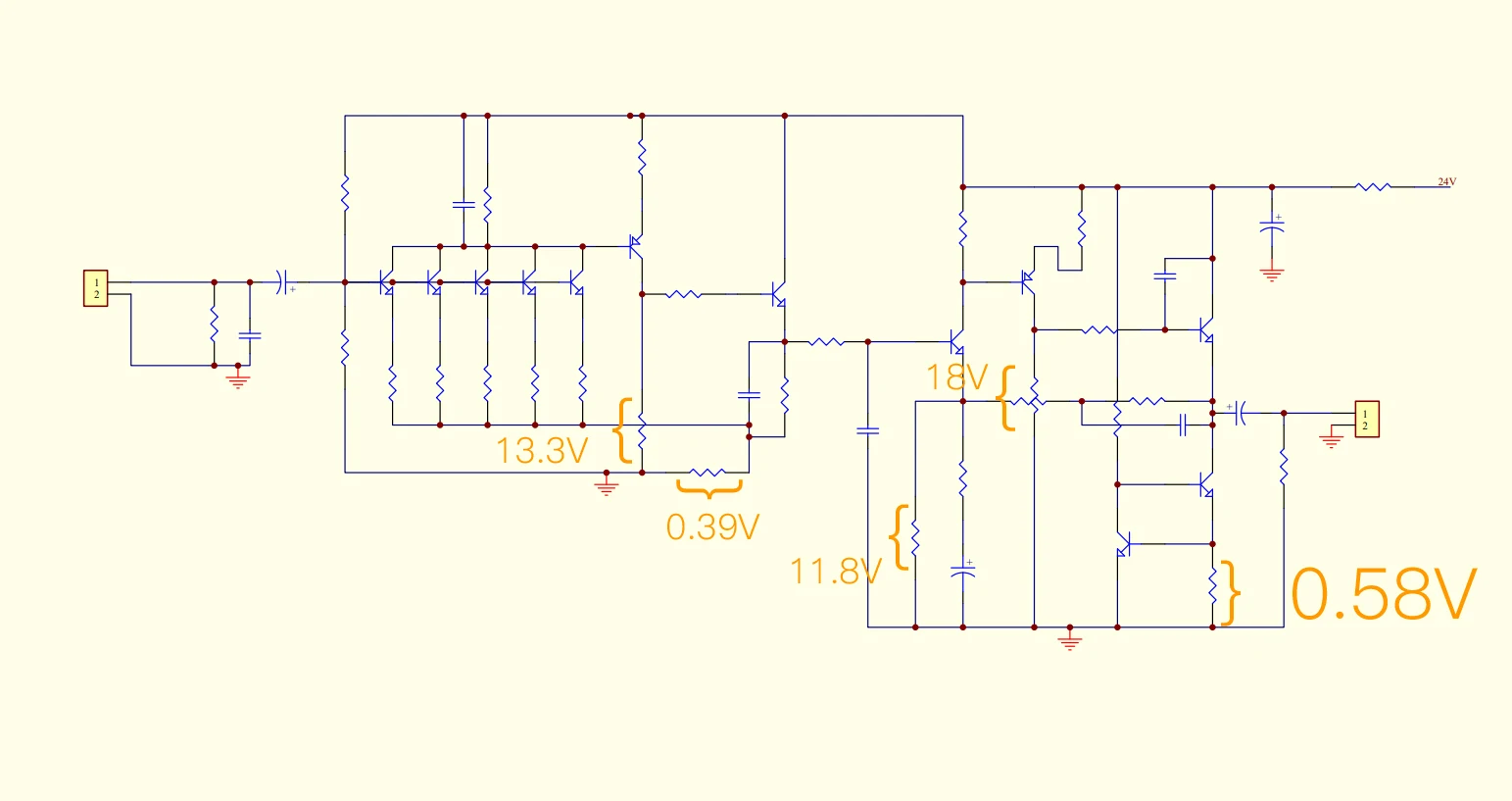

Nos referimos únicamente al esquema de la parte de amplificación del circuito.Si necesita parámetros completos del circuito, lea el valor del componente con la PCB usted mismo; No proporcionamos adicionalmente.
Mantenga el voltaje del punto de prueba lo suficientemente cerca, también se permite +-20%.
Instrucciones del kit de bricolaje
Dado que los orificios de la PCB están chapados, solo necesita soldar las piezas desde la parte inferior de la placa.No taladre ni agrande los agujeros, ya que esto dañaría el recubrimiento pasante.
Limpie ambos lados de la PCB en blanco con una toalla de papel y alcohol isopropílico o un removedor de flux para electrónica. Luego, suelde los componentes a la placa, comenzando por las piezas de menor perfil.
Asegúrese de que la pieza correcta entre en cada posición de la placa de circuito.Mide cada resistencia con tu multímetro para asegurarte de que tenga el valor correcto.
Limpie los residuos de fundente de soldadura de la placa con alcohol isopropílico (o removedor de fundente para electrónica) y un cepillo.
Inspeccione cuidadosamente todas las conexiones de soldadura con una lupa para asegurarse de que no haya puentes de soldadura ni uniones de soldadura fría.Utilice un multímetro en escala de ohmios para comprobar si hay cortocircuitos.Como mínimo, debe verificar que los V+ DC no estén en cortocircuito con tierra, ni entre sí, y que la almohadilla de salida no esté en cortocircuito con tierra.Corrija cualquier error antes de pasar a la siguiente fase.

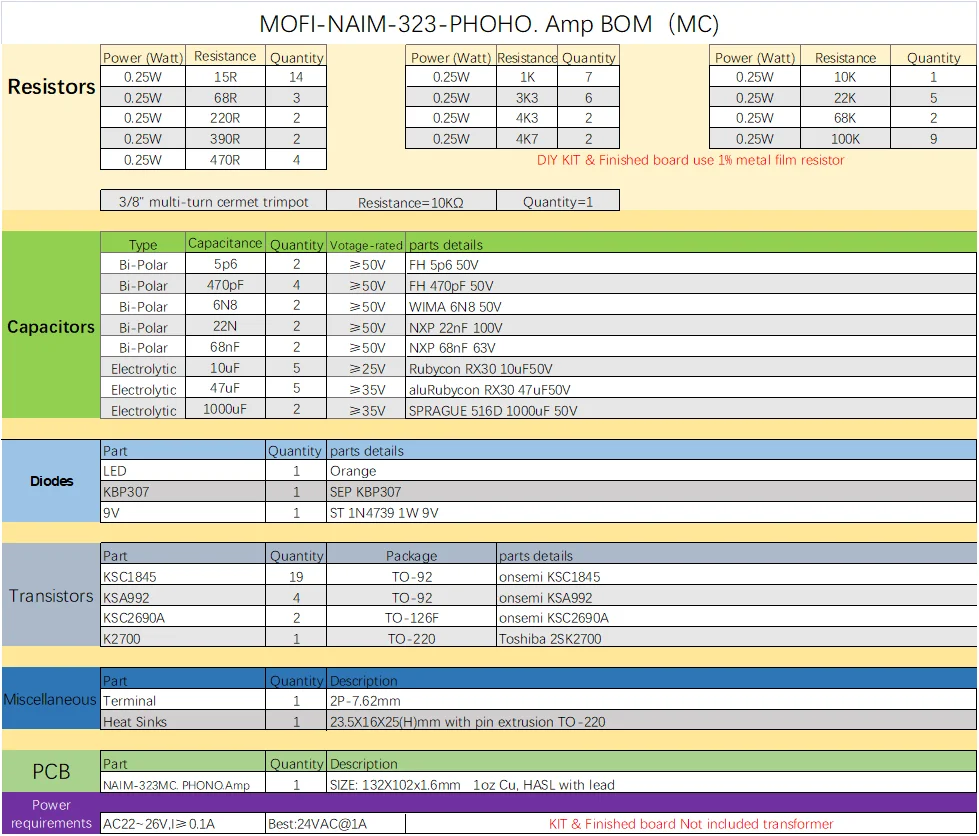

Lista de piezas

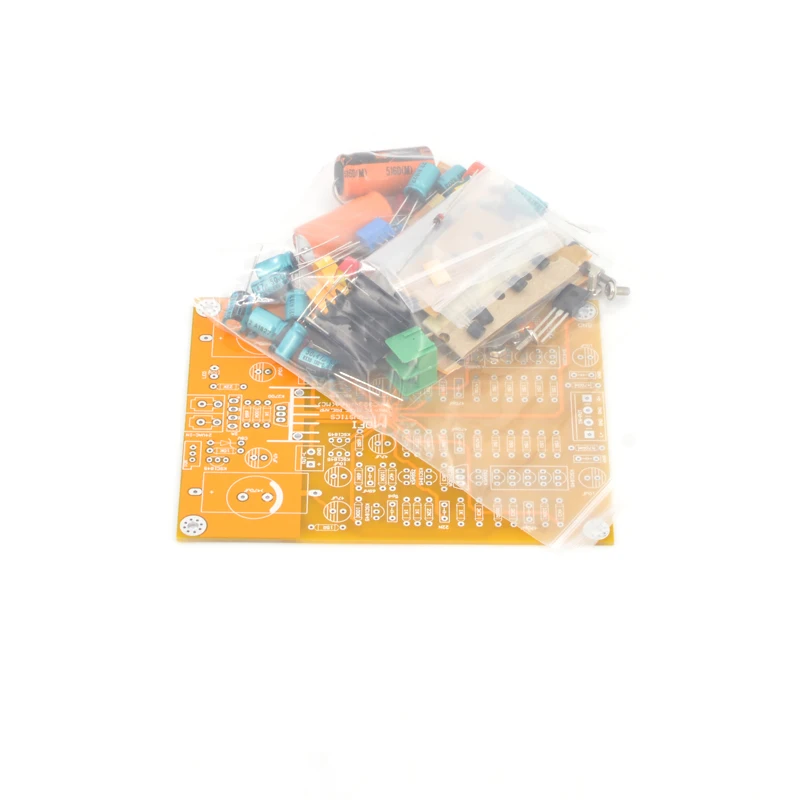

KIT DE BRICOLAJE Pic

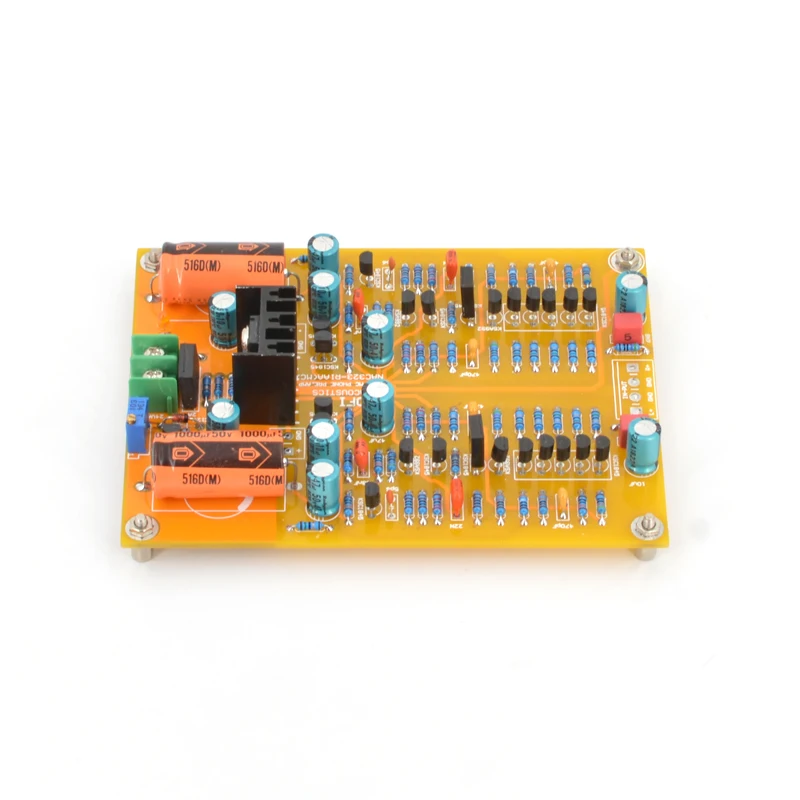

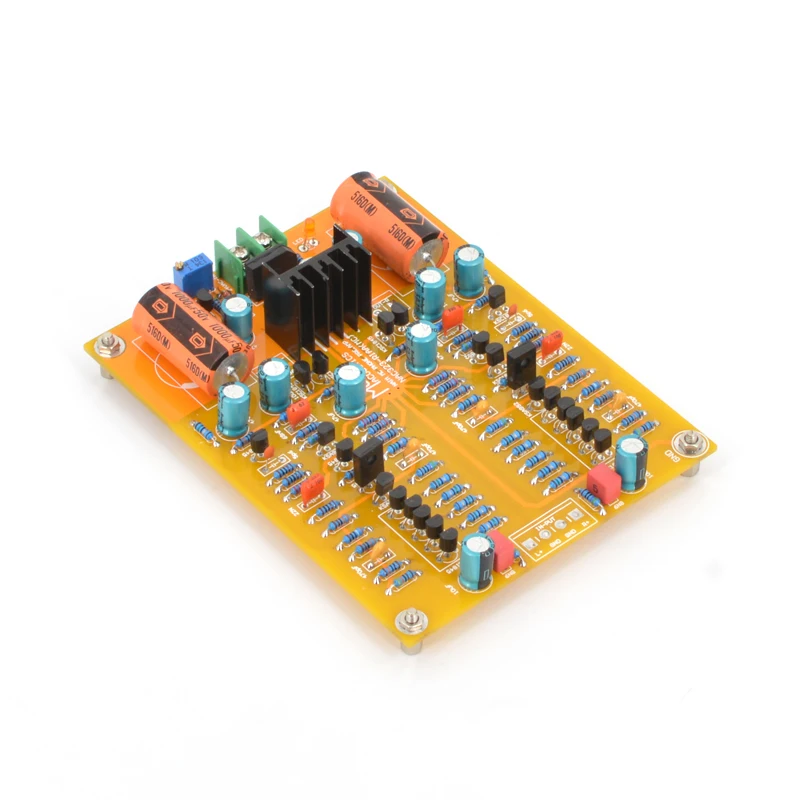

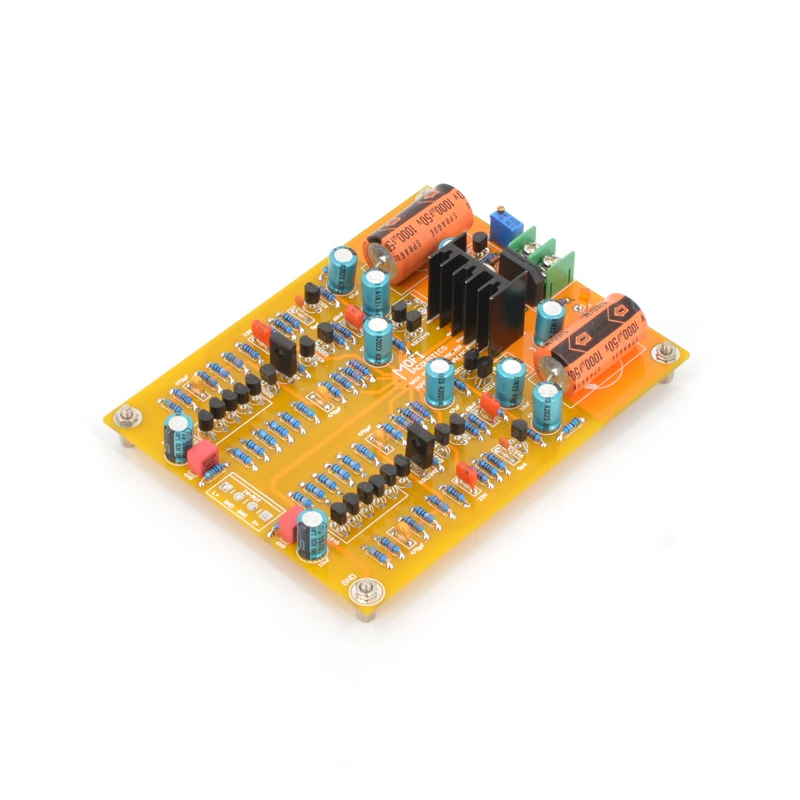

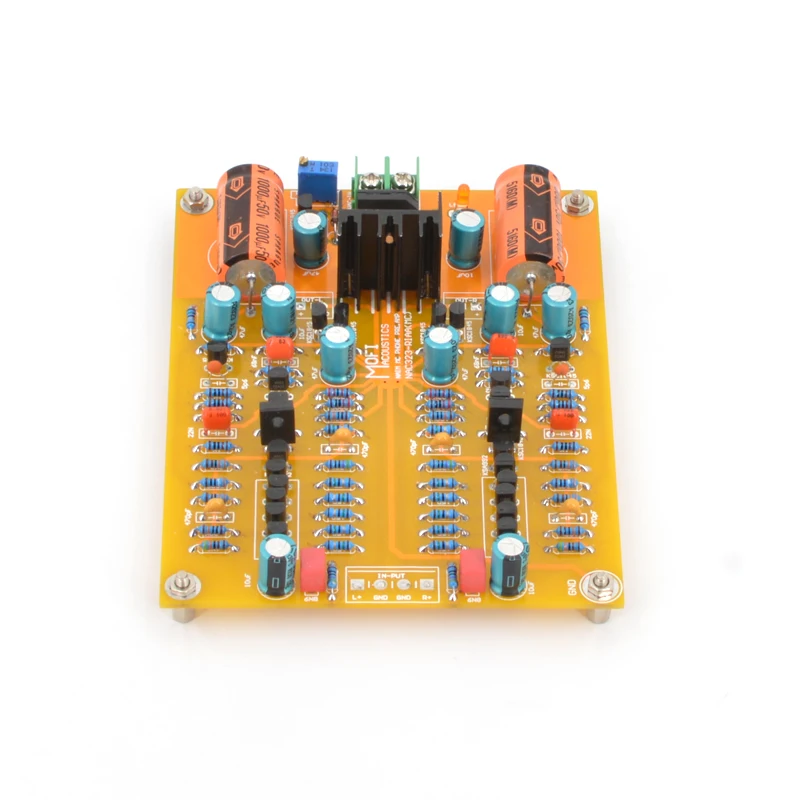

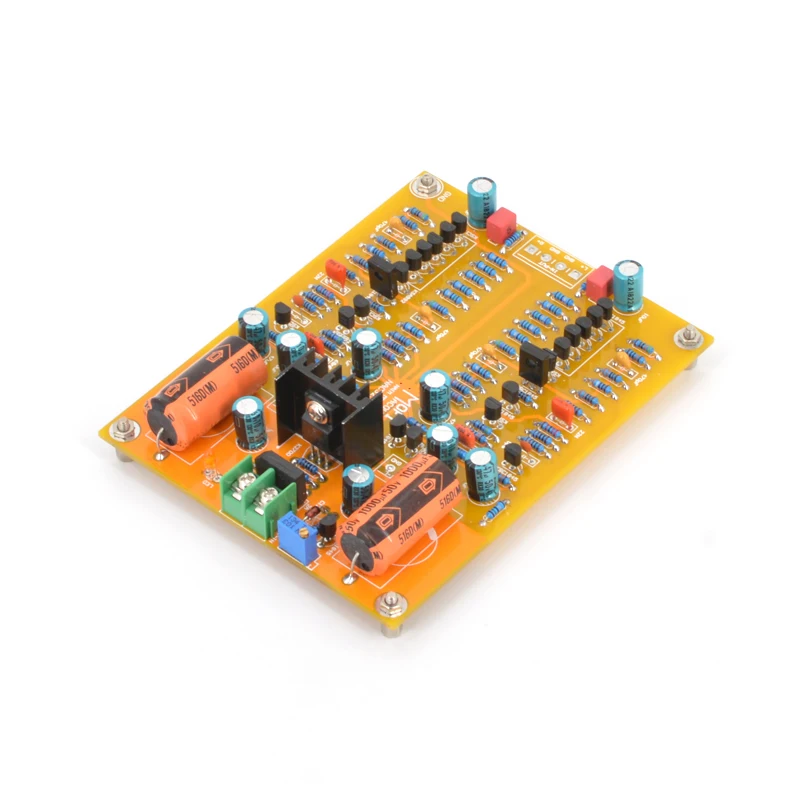

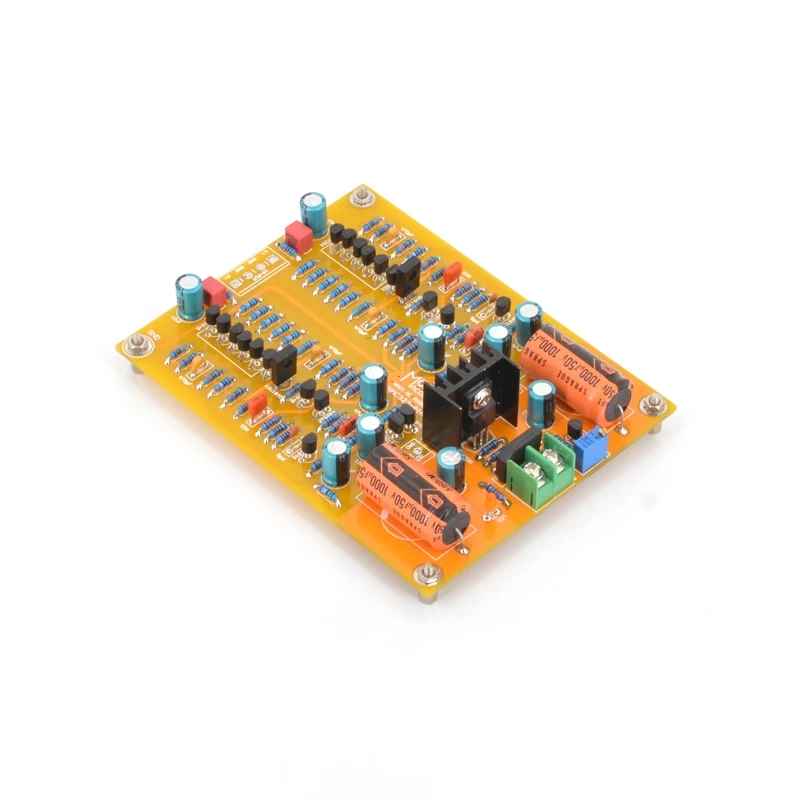

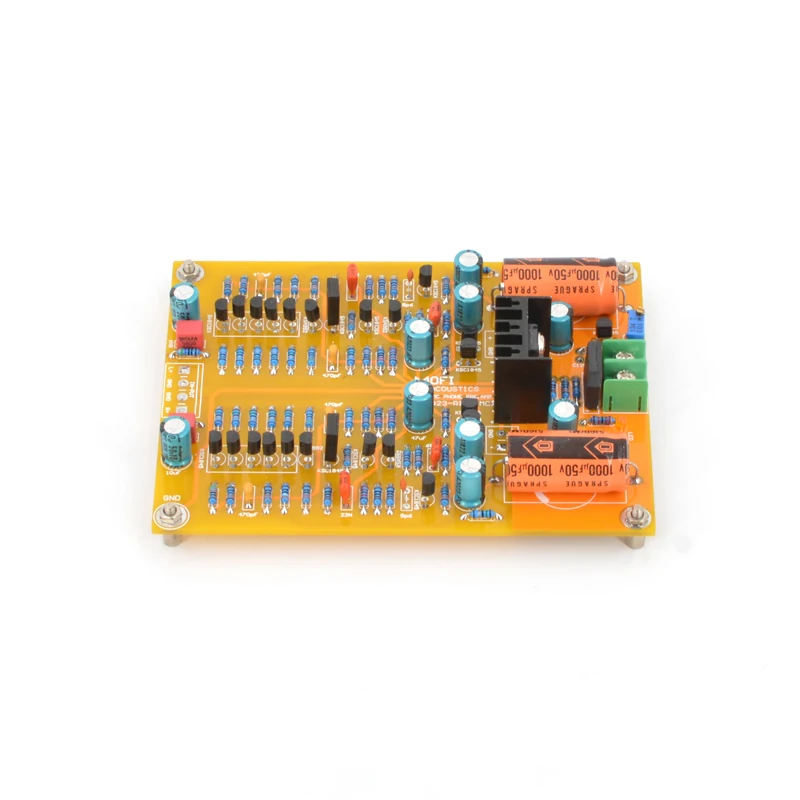

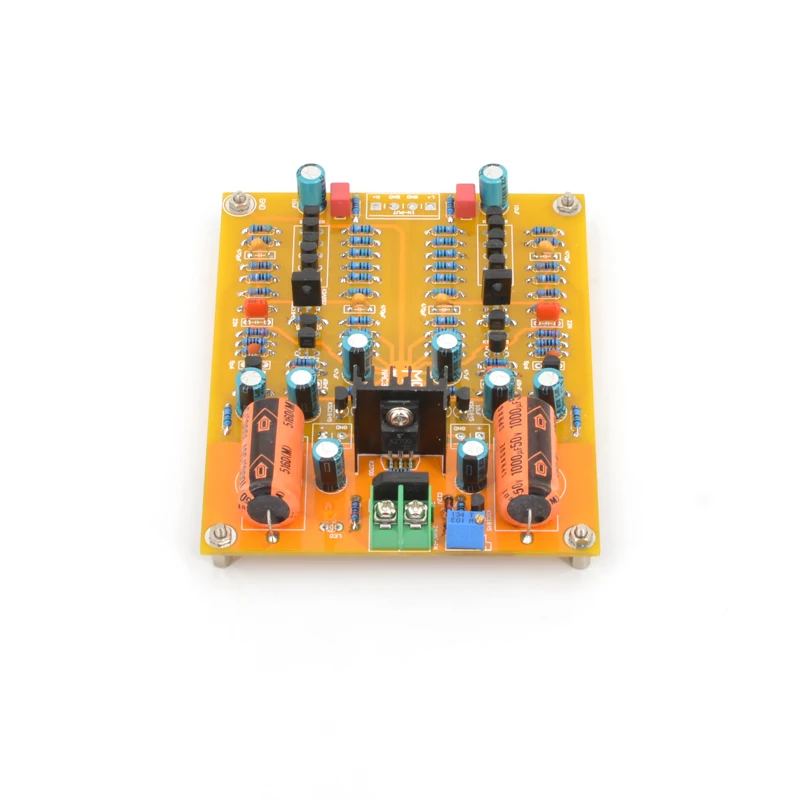

Fotos de Barcos Terminados
