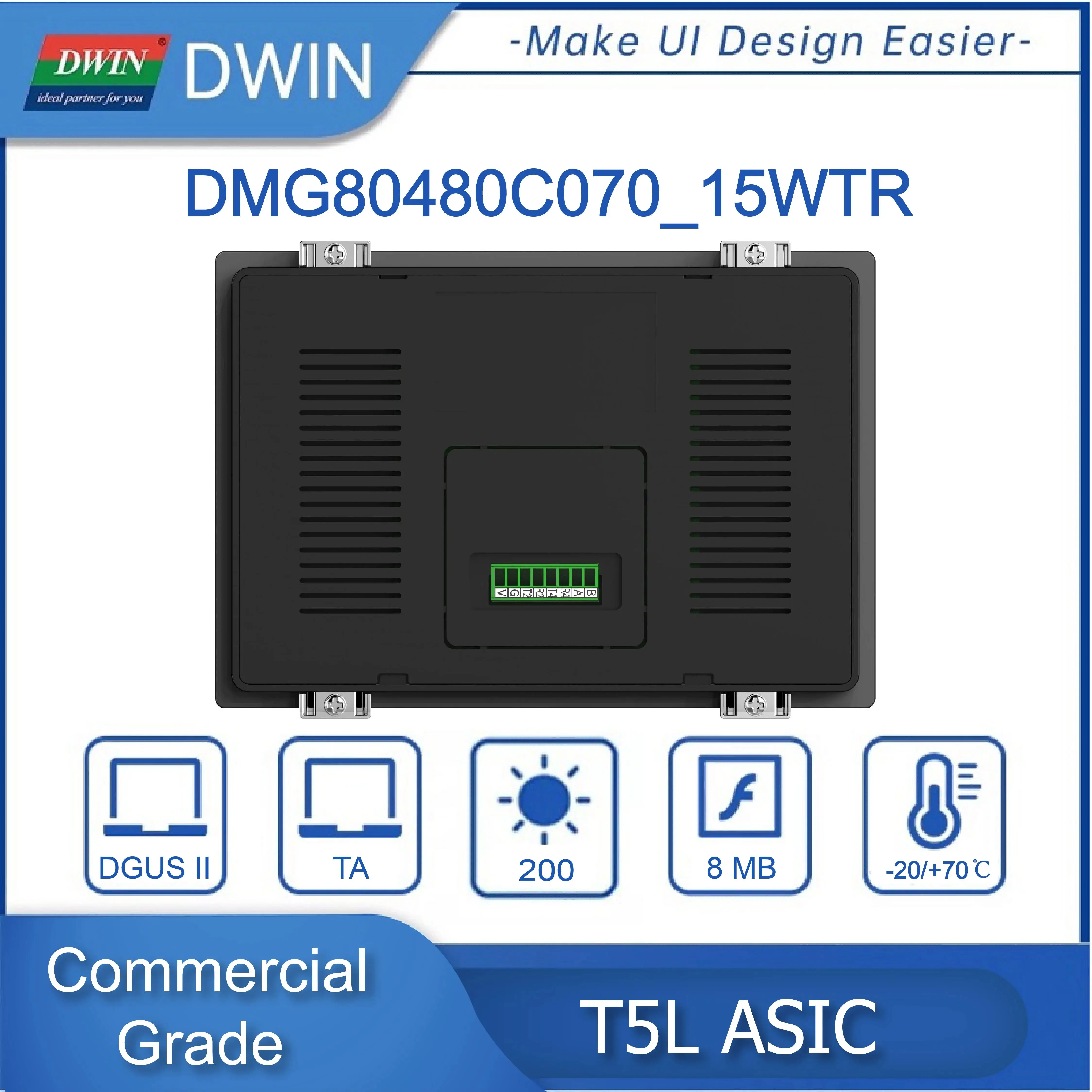

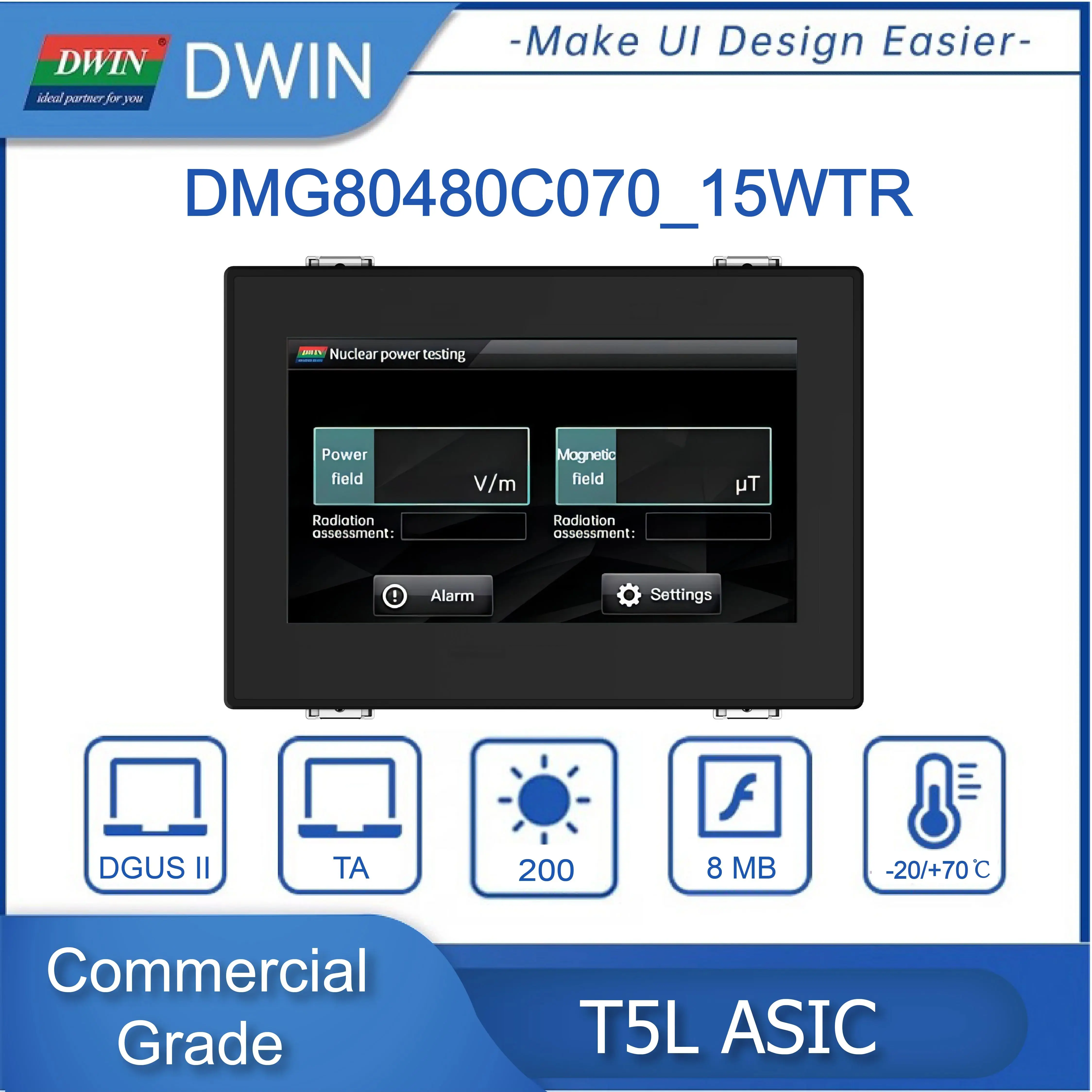

DWIN Pantalla Inteligente HMI de 7" TN 800x480 Módulo LCD con Panel Táctil Resistivo y Carcasa para Arduino
Características

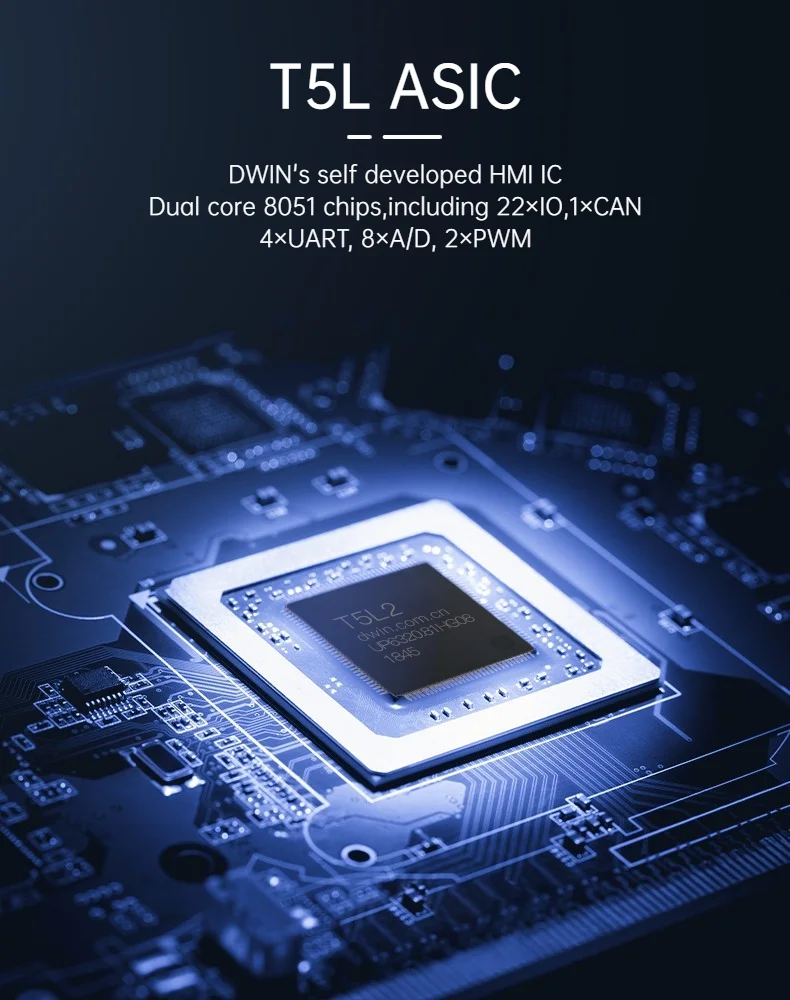

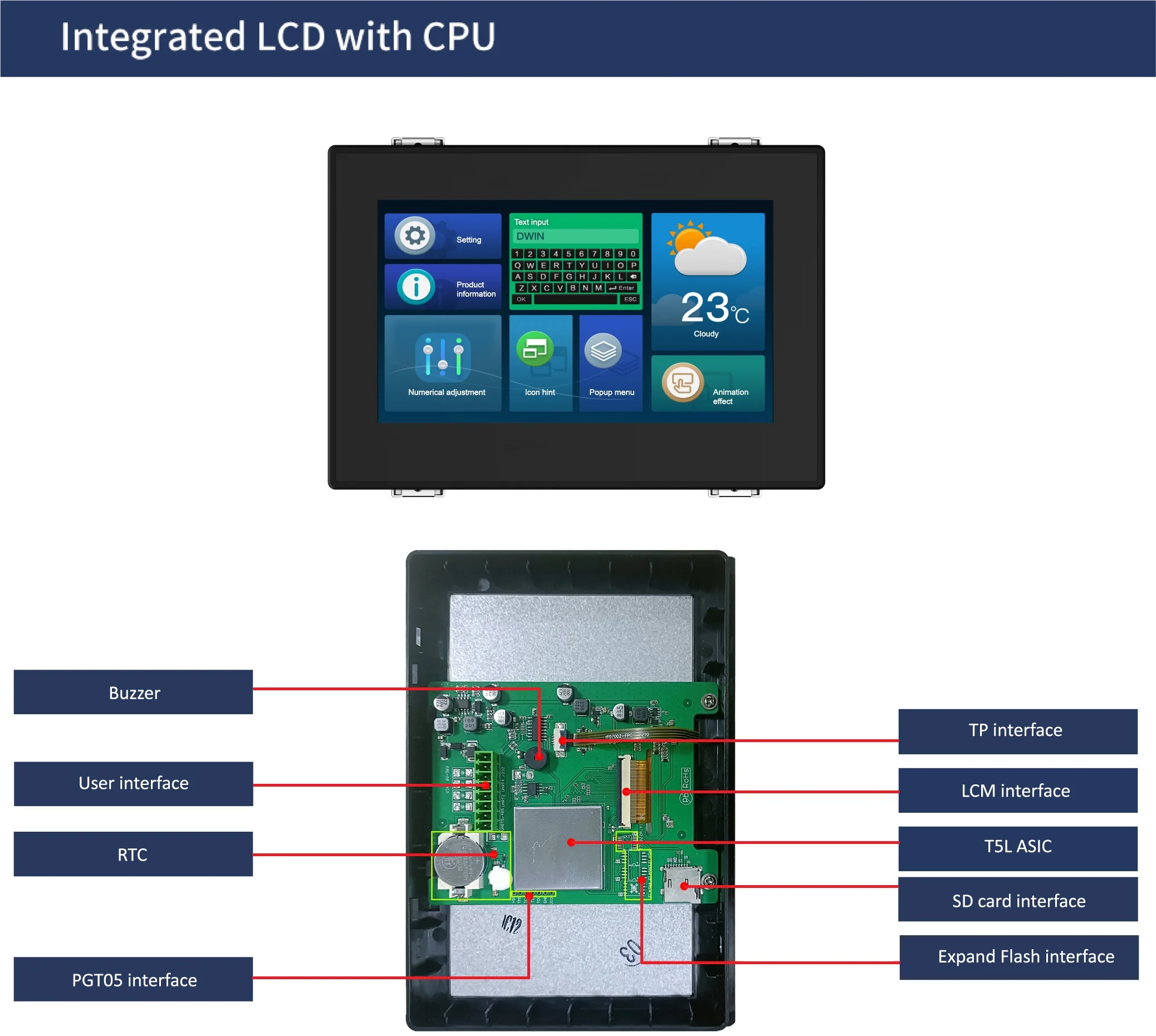

Basado en T5L0, ejecutando el sistema DGUS II, de grado comercial.
7.0 pulgadas, resolución de 800*480 píxeles, 262K colores, TN-TFT-LCD, ángulo de visión normal.
Pantalla táctil resistiva.
Con cerramiento.

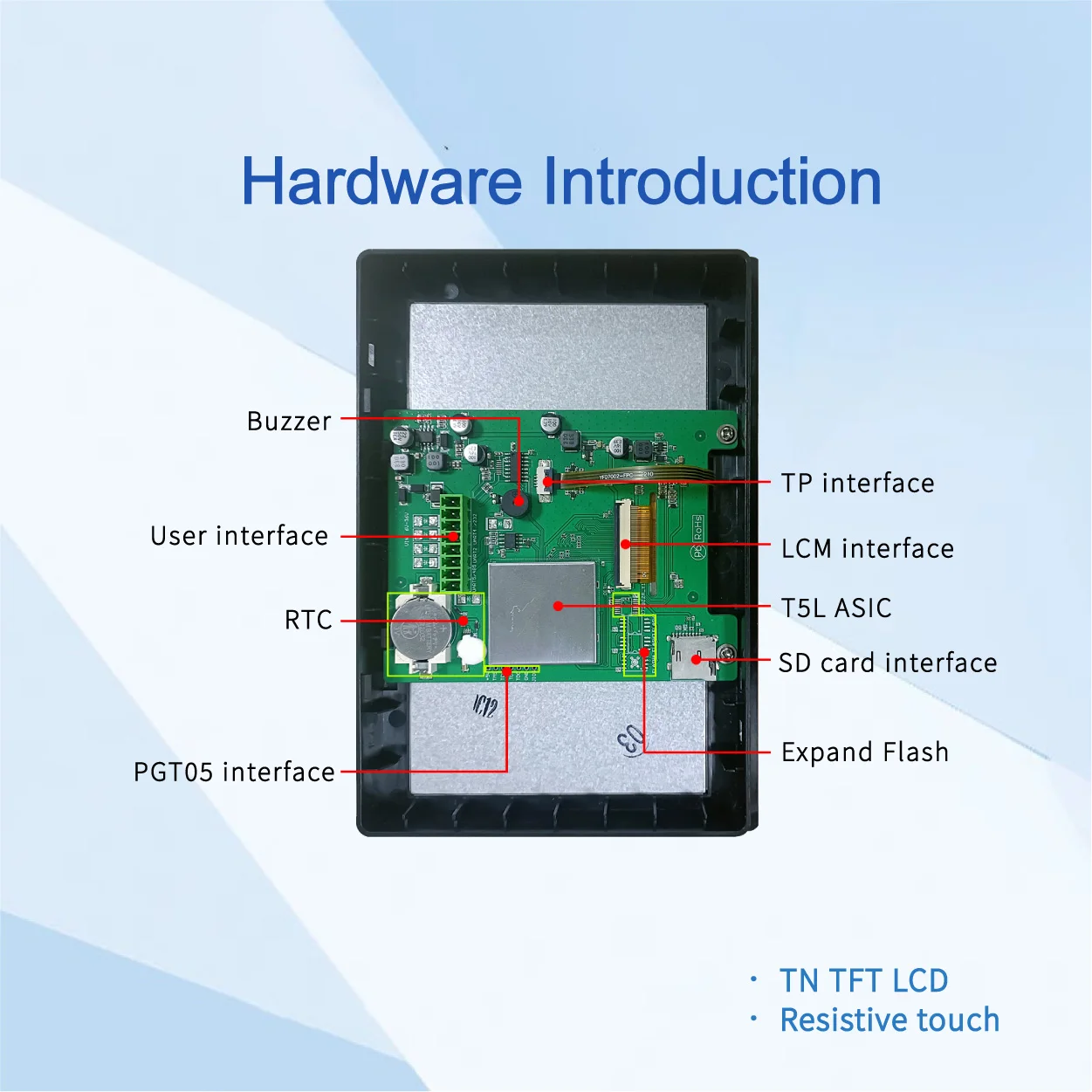

Característica de Hardware de DMG80480C070_15WTR
Parámetros de visualización |
||||||
Tipo de LCD |
TN, TFT LCD |
|||||
Ángulo de visión |
Ángulo de visión normal, 70°/70°/50°/70° （ L/R/U/D ） |
|||||
Resolución |
800×480 píxeles (soporta 0°/90°/180°/270°) |
|||||
Color |
18 bits 6R6G6B |
|||||
Área Activa (A.A.) |
154.1mm (W)×85.9mm (H) |
|||||
Modo de retroiluminación |
LED |
|||||
Vida útil de la retroiluminación |
>10000 horas (Tiempo en que el brillo disminuye al 50% en condiciones de trabajo continuo con el brillo máximo) |
|||||
Brillo |
200 nits |
|||||
Control de brillo |
0~100 grados (Cuando el brillo se ajusta al 1%~30% del brillo máximo, puede ocurrir parpadeo y no se recomienda su uso en este rango) |
|||||
Parámetros táctiles |
||||||
Tipo |
RTP (Panel táctil resistivo) |
|||||
Estructura |
Película ITO + vidrio ITO |
|||||
Modo táctil |
Toque de un solo punto, admite deslizamiento continuo |
|||||
Dureza superficial |
3H |
|||||
Transmitancia de luz |
Más del 80% |
|||||
Vida |
Más de 1,000,000 de toques |
|||||
Parámetros de la interfaz serie |
||||||
Modo |
UART2: RS232 |
|||||
UART2,4 |
Condición de prueba |
Mín |
Tipo |
Max |
Unidad |
|
Salida 1 |
- |
-5.0 |
-3.0 |
V |
||
Salida 0 |
3.0 |
5.0 |
- |
V |
||
Entrada 1 |
-15.0 |
-5.0 |
- |
V |
||
Entrada 0 |
- |
5.0 |
15.0 |
V |
||
UART2,4 |
3150~3225600bps, valor típico de 115200bps |
|||||
UART5 |
Condición de prueba |
Mín |
Tipo |
Max |
Unidad |
|
Salida 1 |
2.5 |
5.0 |
- |
V |
||
Salida 0 |
- |
-5.0 |
-2.5 |
V |
||
Entrada 1 |
0 |
2.5 |
- |
V |
||
Entrada 0 |
- |
-2.5 |
-0.2 |
V |
||
UART5 |
3150~921600bps, valor típico de 115200bps |
|||||
Formato de datos |
UART2: N81 |
|||||

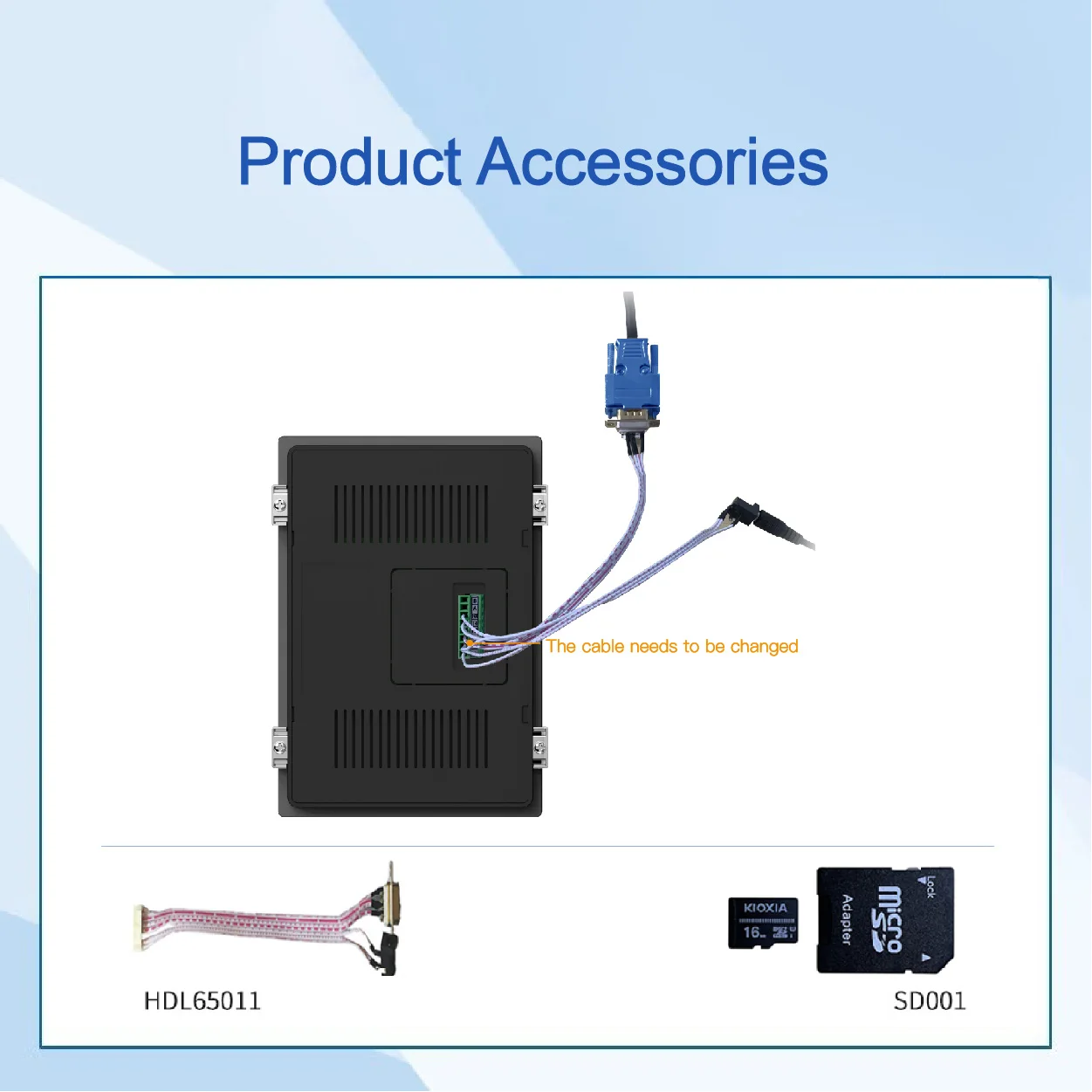

Cable de Interfaz |
Conector hembra de 8 pines y 3,81 mm |
|||||
Especificaciones eléctricas |
||||||
Potencia nominal |
<5W |
|||||
Voltaje de funcionamiento |
9~36V, valor típico de 12V |
|||||
Corriente de funcionamiento |
240mA |
VCC=12V, retroiluminación máxima |
||||
140mA |
VCC=12V, retroiluminación apagada |
|||||
Fuente de alimentación recomendada: 12V 1A DC |
||||||
Entorno de funcionamiento |
||||||

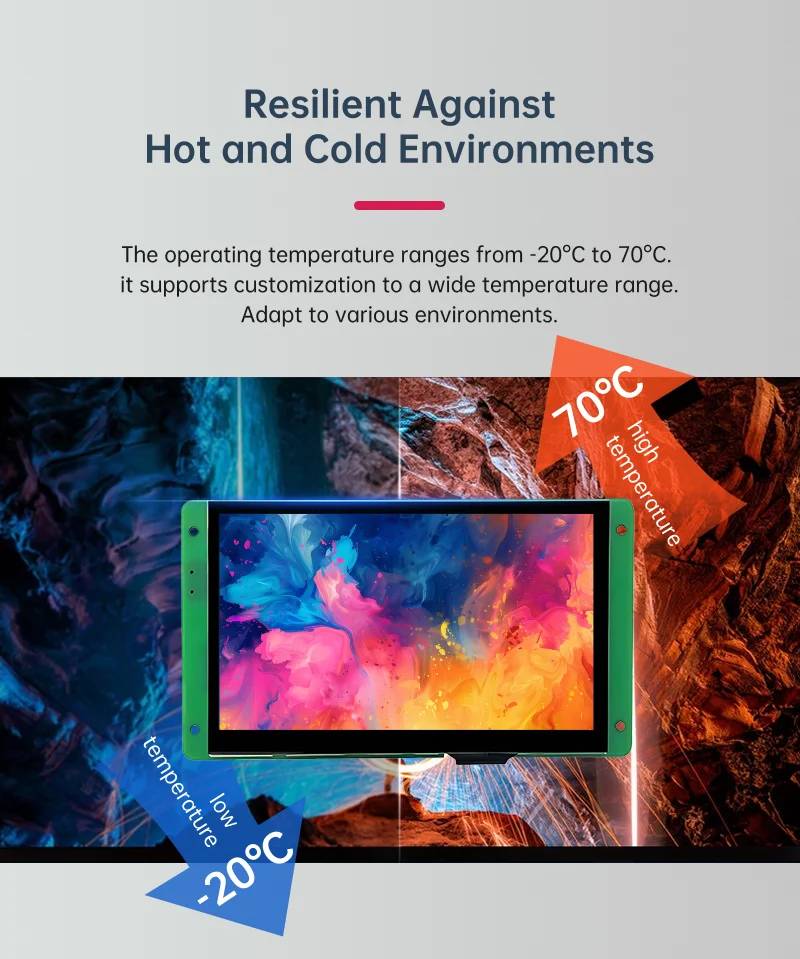

Temperatura de funcionamiento |
-20℃~70℃(12V @ 60% RH) |
|||||
Temperatura de almacenamiento |
-30℃~80℃ |
|||||
Recubrimiento conformal |
Ninguno |
|||||
Humedad de funcionamiento |
10%~90% HR, valor típico de 60% HR |
|||||

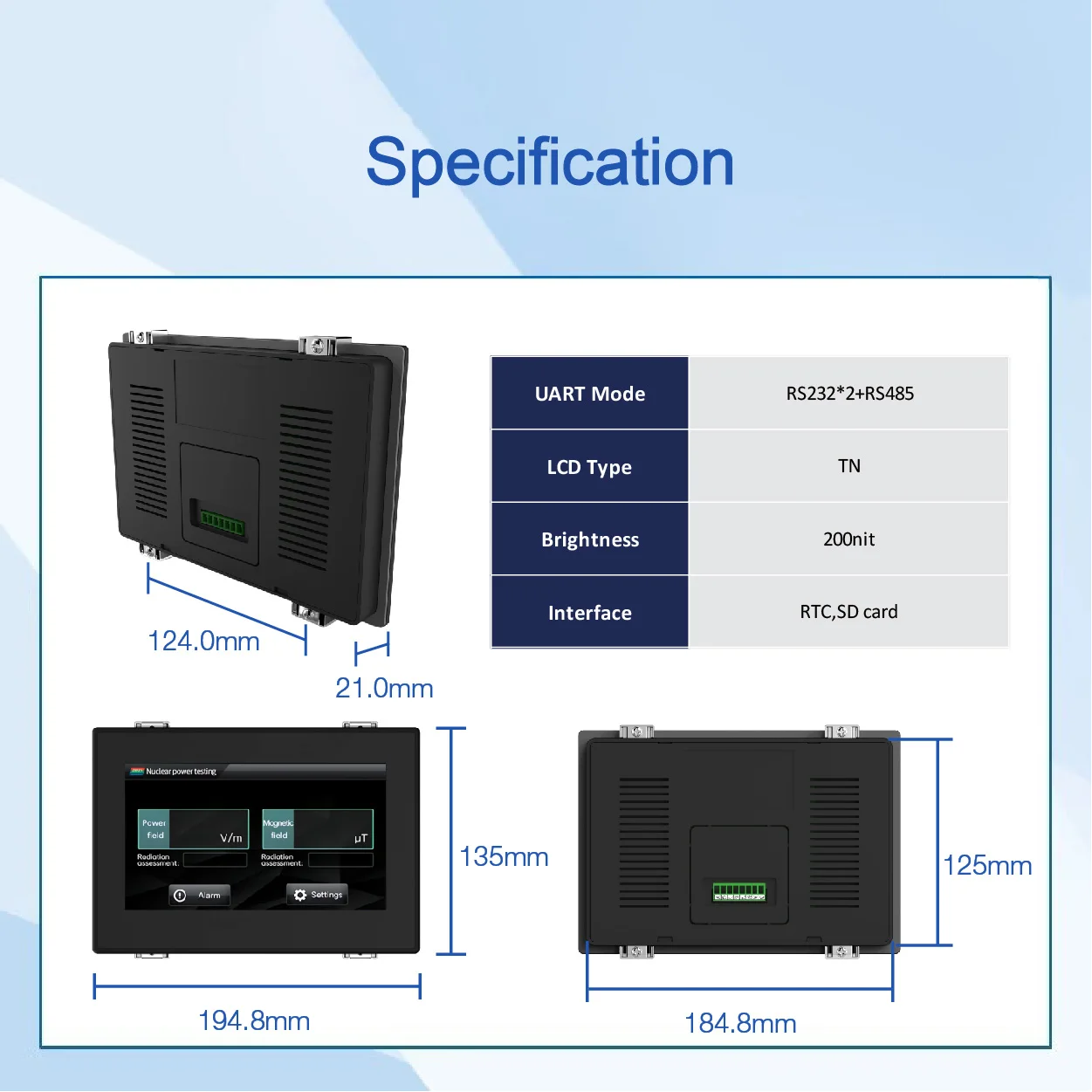

Dimensiones |
||||||
Factor de forma |
194.8 mm (Ancho) × 135.0 mm (Alto) × 21.0 mm (Profundidad) |
|||||
Peso neto |
320g |
|||||
Preguntas frecuentes
Pregunta 1:

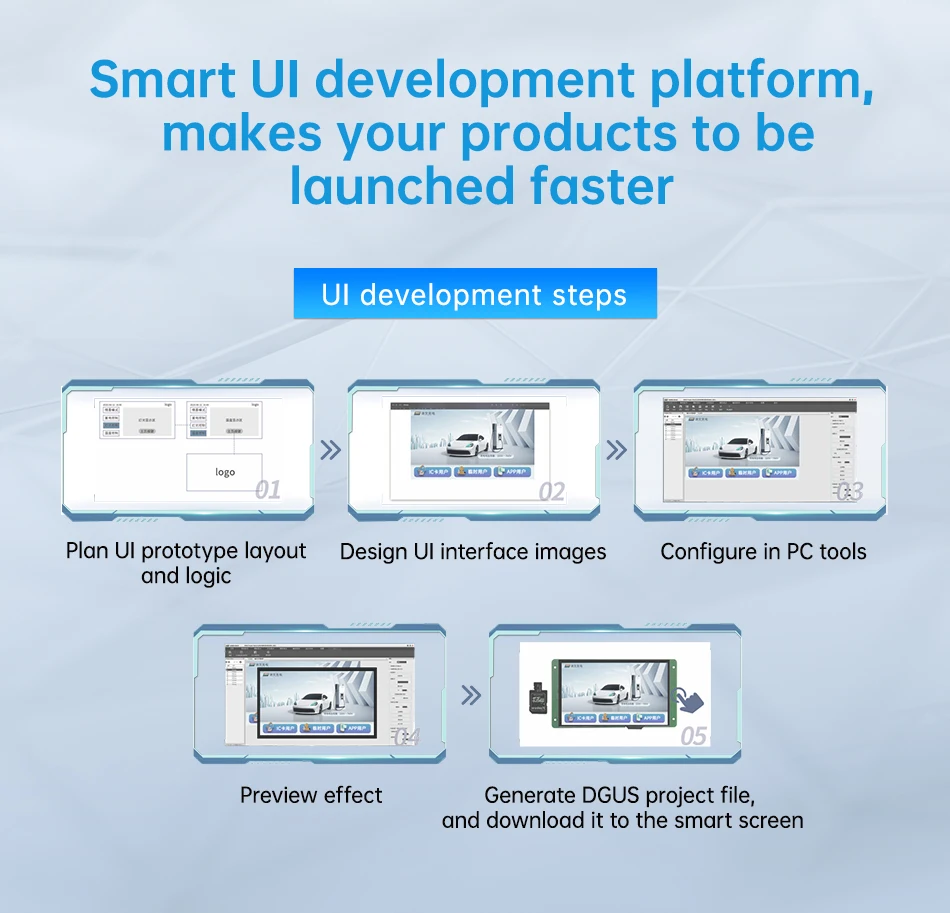

¿Cómo puedo empezar a desarrollar con un módulo LCD DWIN? ¿Puedo montarlo directamente en mi máquina?
Respuesta:
No, primero debes actualizar el programa a LCD y luego ensamblarlo.
Paso 1, verifique la plataforma de software de la pantalla, se menciona en la hoja de datos.
Paso 2, utilice el SDK de desarrollo correcto (diferentes plataformas usan diferentes SDK) para finalizar el desarrollo.
Paso 3, actualizar el programa de software y probar
Paso 4, cuando la prueba sea satisfactoria, ensámblelo en la máquina.
Pregunta 2:
¿En qué industrias se utilizan las pantallas LCD de DWIN?
Respuesta:
Máquinas de belleza, fisioterapia, salud y fitness, tratamiento médico, tratamiento de aire, control de aire, transporte (instrumentos para automóviles y barcos), automatización de instrumentos y aparatos, electricidad, tratamiento de agua, diseño y fabricación de circuitos integrados, electrodomésticos de cocina (exprimidores, hornos, máquinas de hielo, máquinas de helados, extractores de cocina), nuevas energías (fotovoltaica, energía eólica, estaciones de carga), electrodomésticos…
Pregunta 3:
¿Los productos de DWIN requieren un pedido mínimo (MOQ) al comprarlos?
Respuesta:
Sin cantidad mínima de pedido para productos estándar.
Pregunta 4:
¿DWIN ofrecerá soporte técnico en línea?
Respuesta:
Sí, por supuesto, a continuación te mostramos las formas en que puedes obtener soporte técnico.
