EBB = Tablero de ruptura del extrusor
Precauciones: https://github.com/bigtreetech/EBB#warning-
Breve instrucción

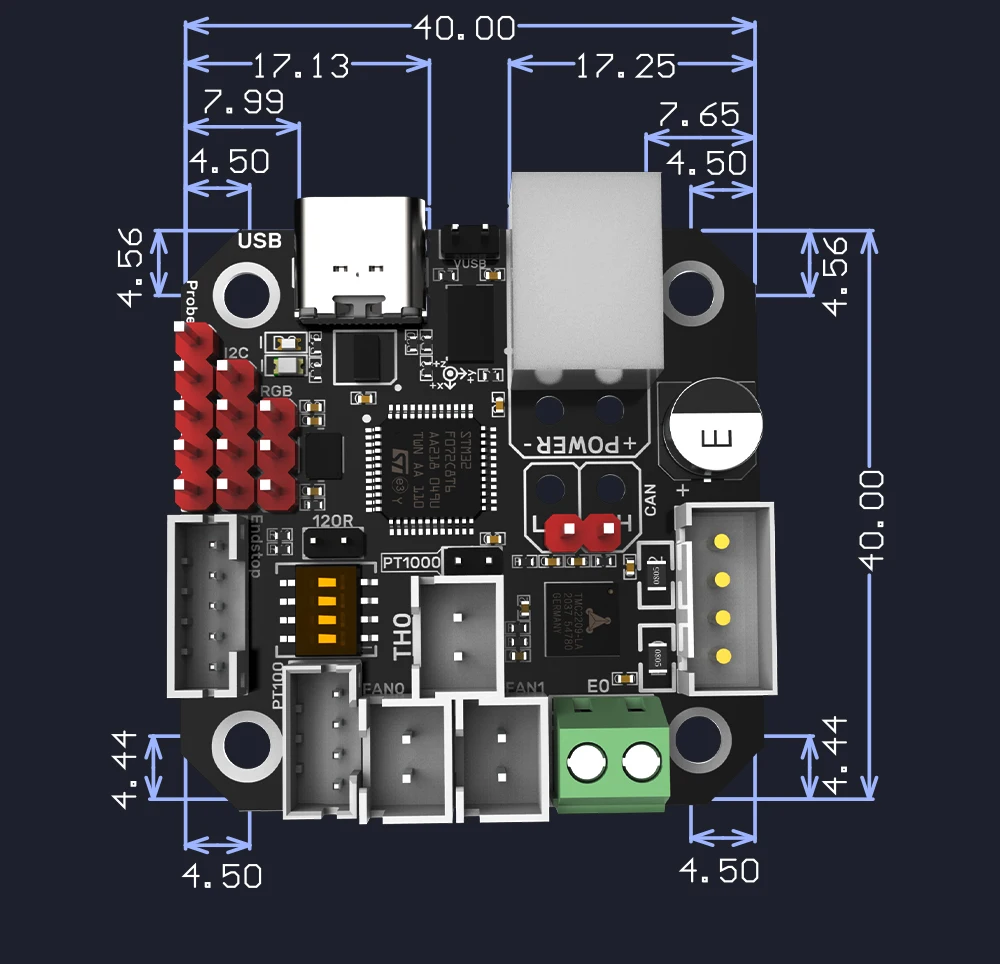

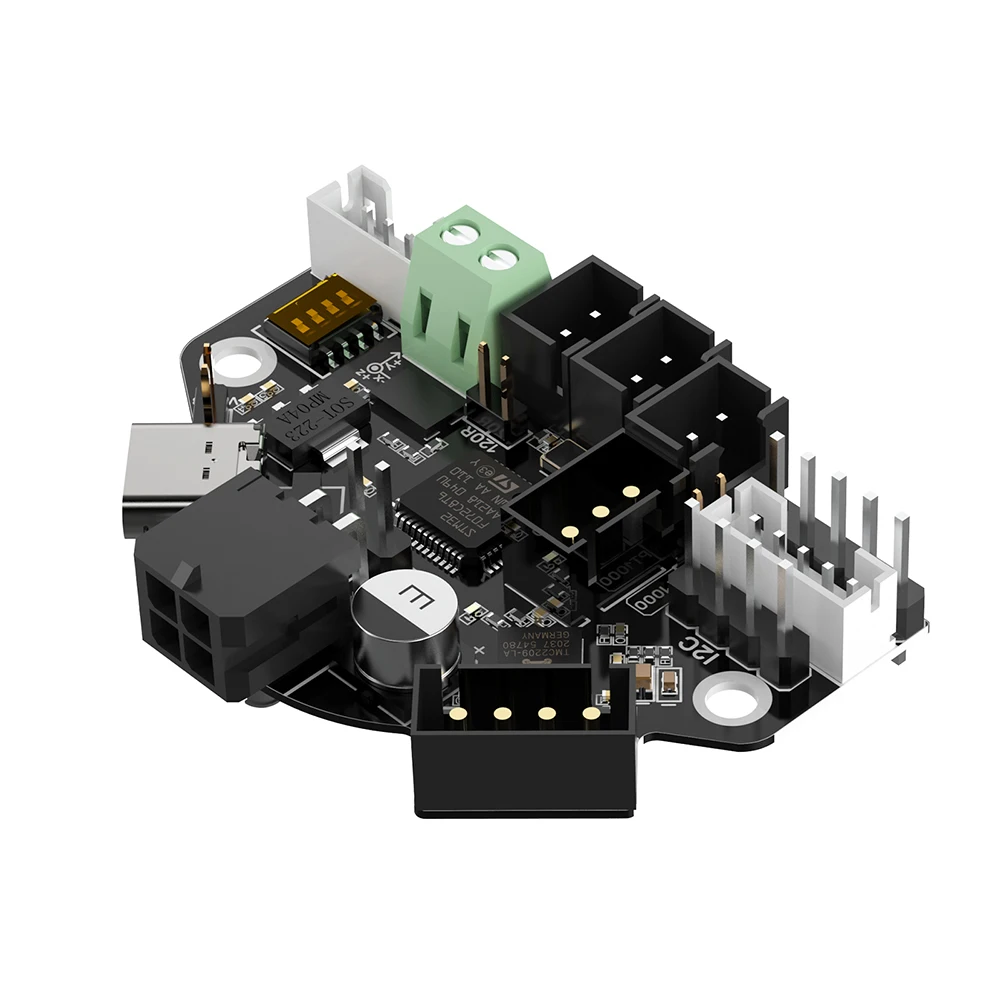

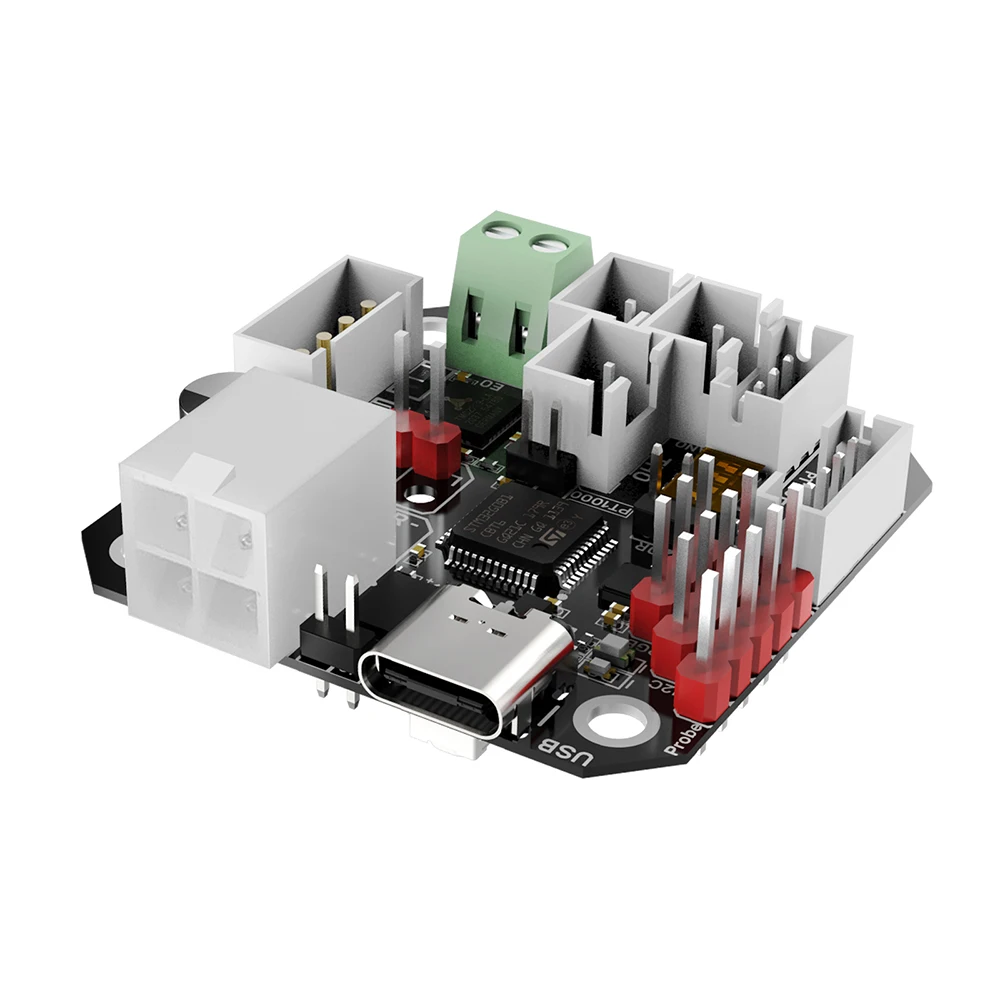

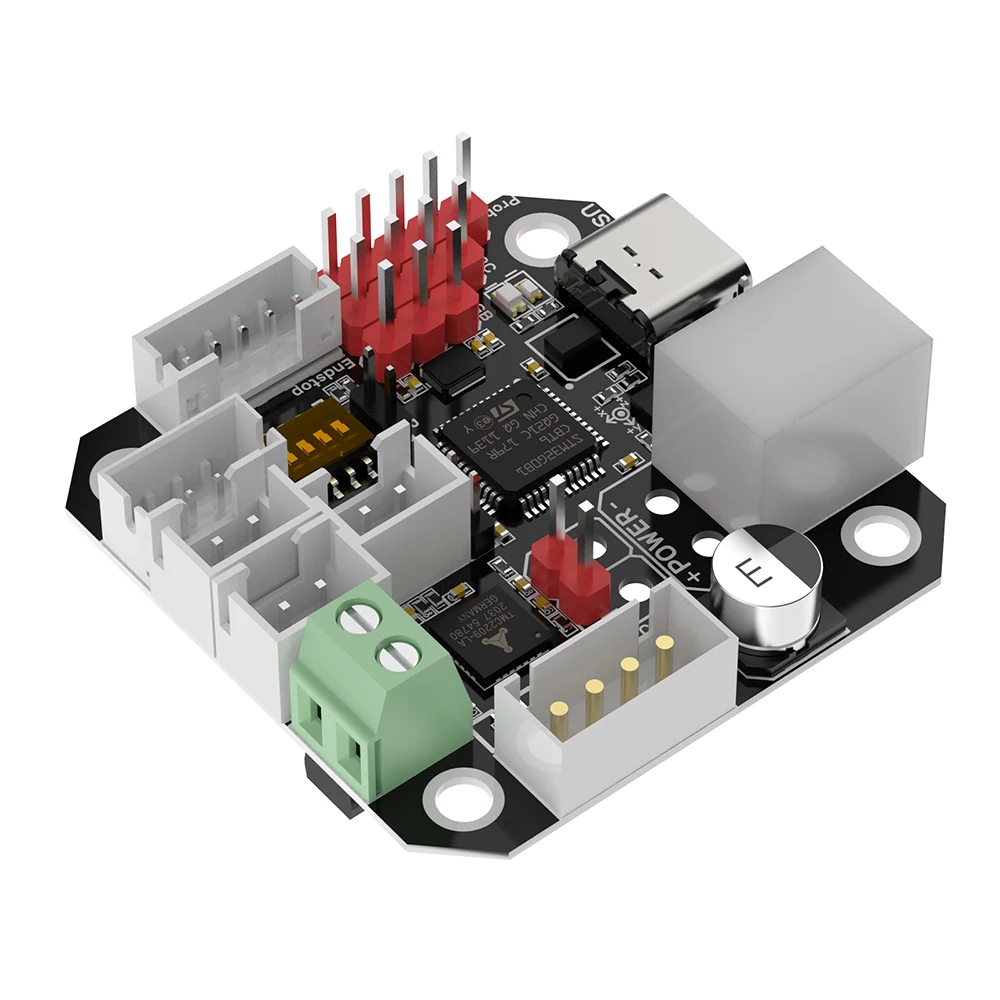

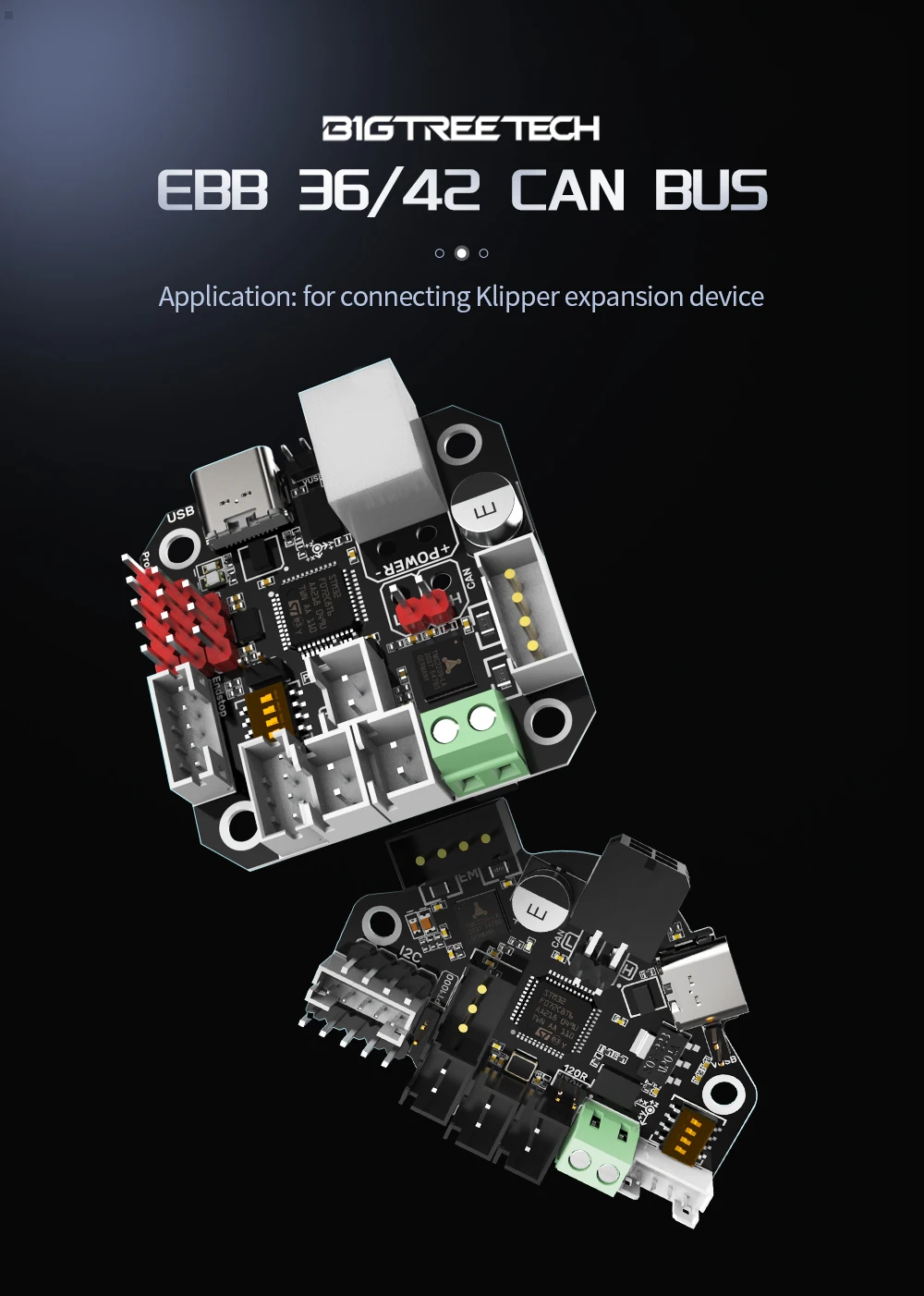

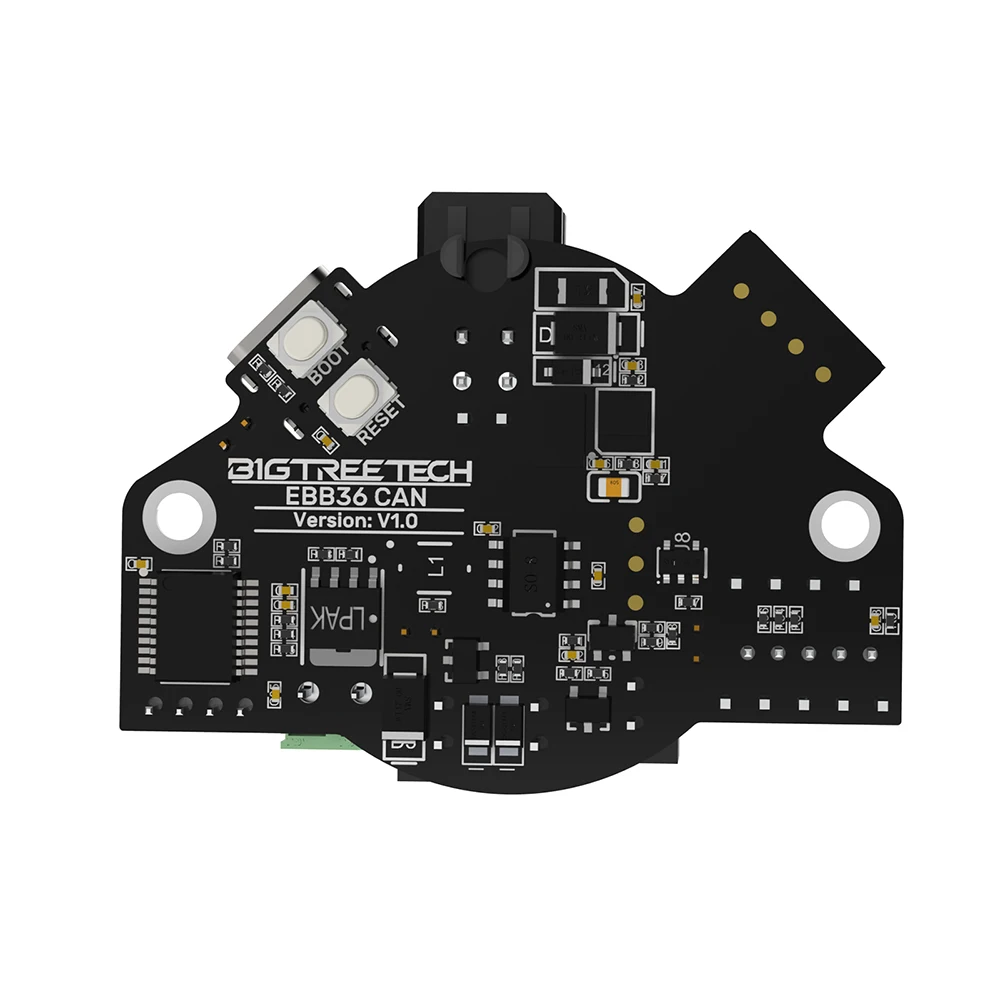

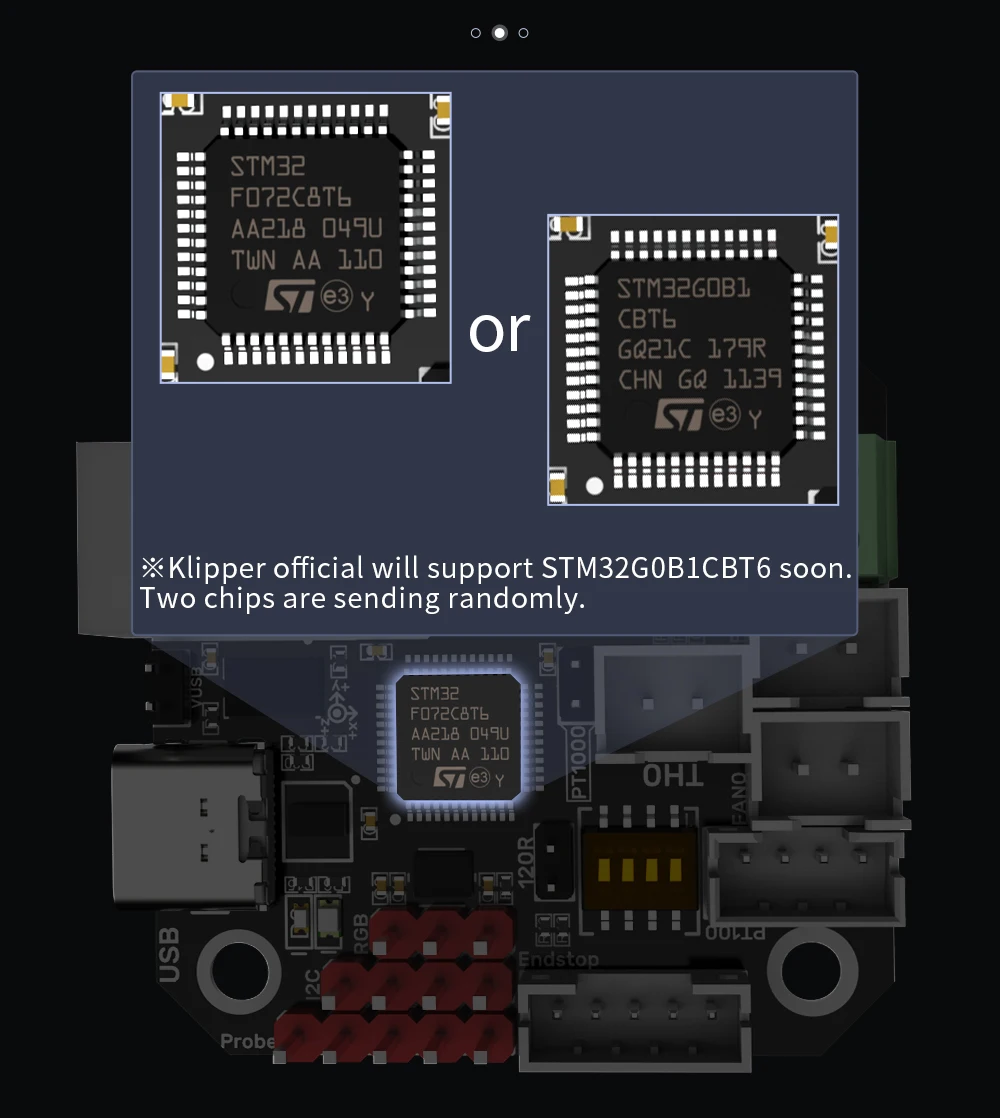

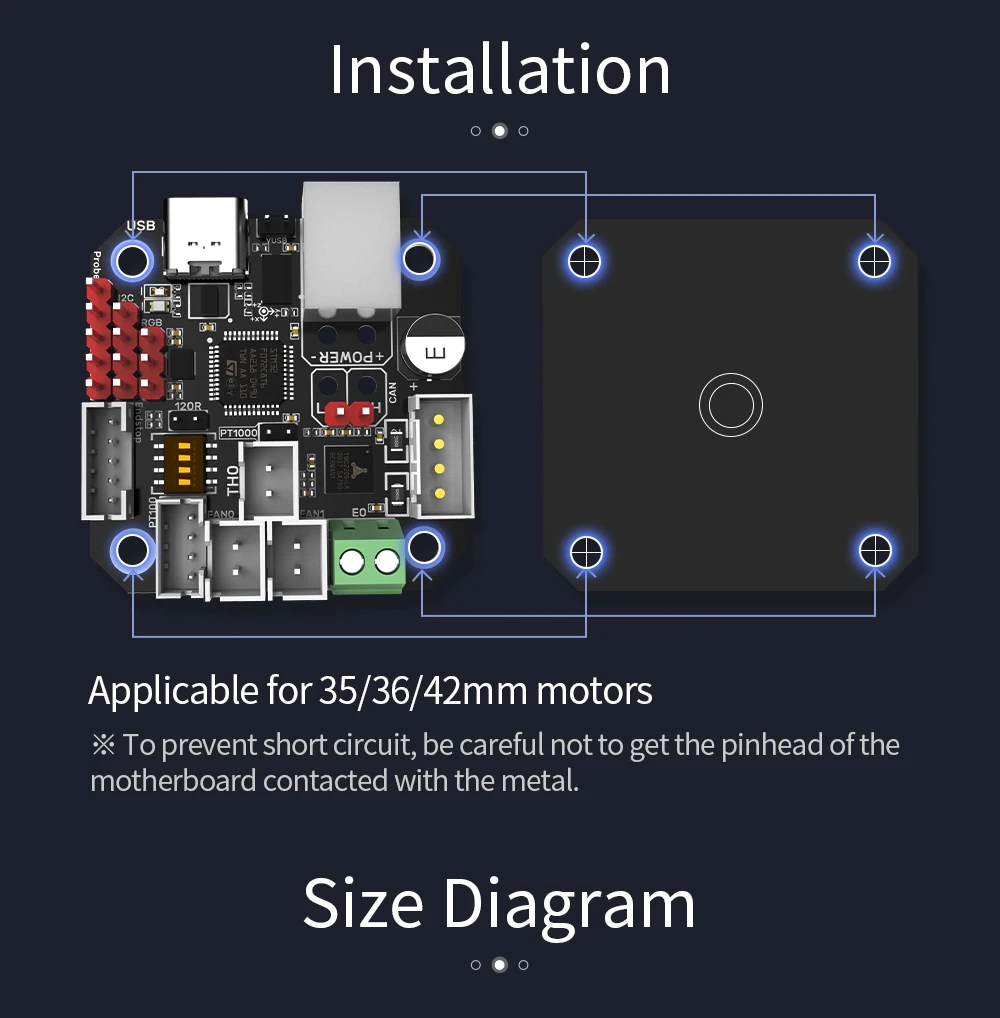

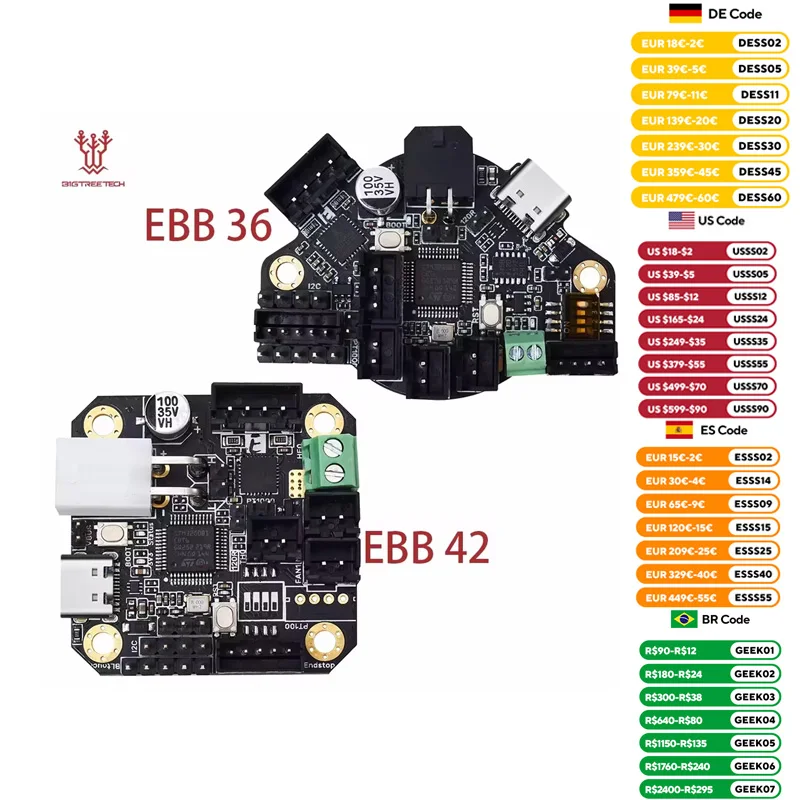

CAN BIGTREETECH EBB36/EBB42Es una placa adaptadora de boquilla especialmente diseñada para el motor paso a paso del extrusor 36, que es lanzado por el equipo de impresión 3D Shenzhen Big Tree Technology Co., Ltd. Puede comunicarse a través del puerto USB o CAN BUS, lo que simplifica enormemente el cableado.

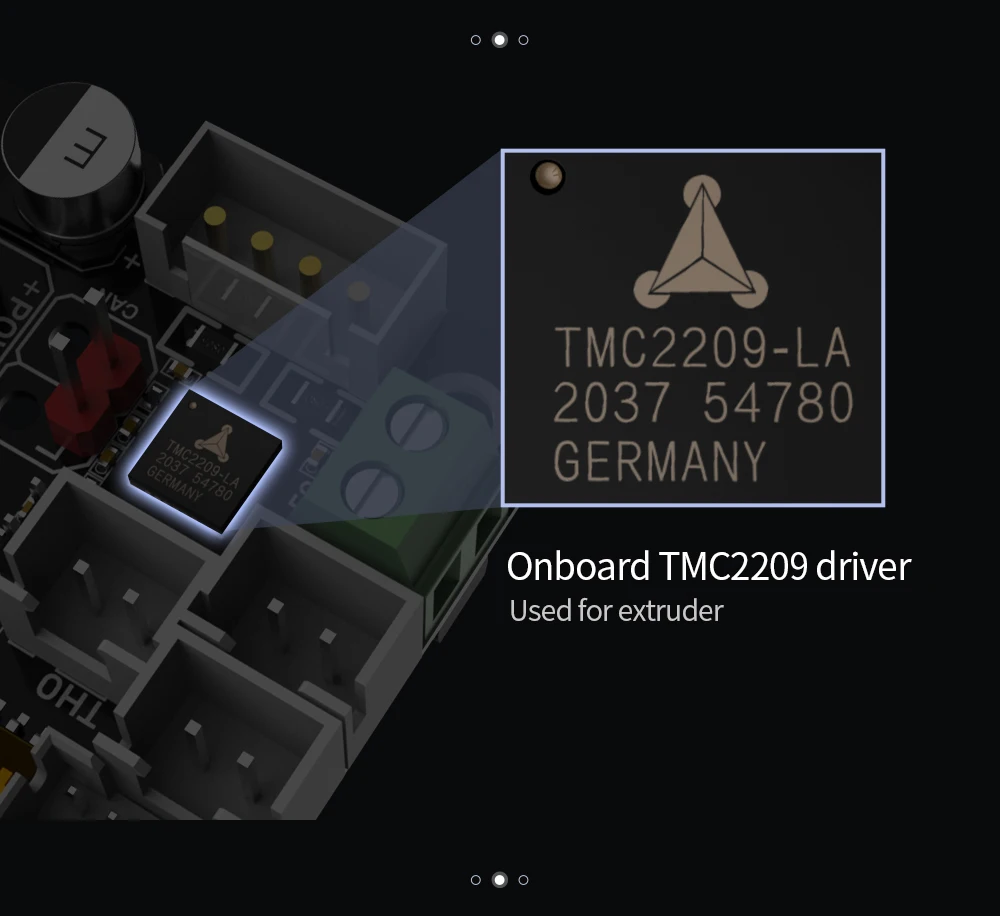

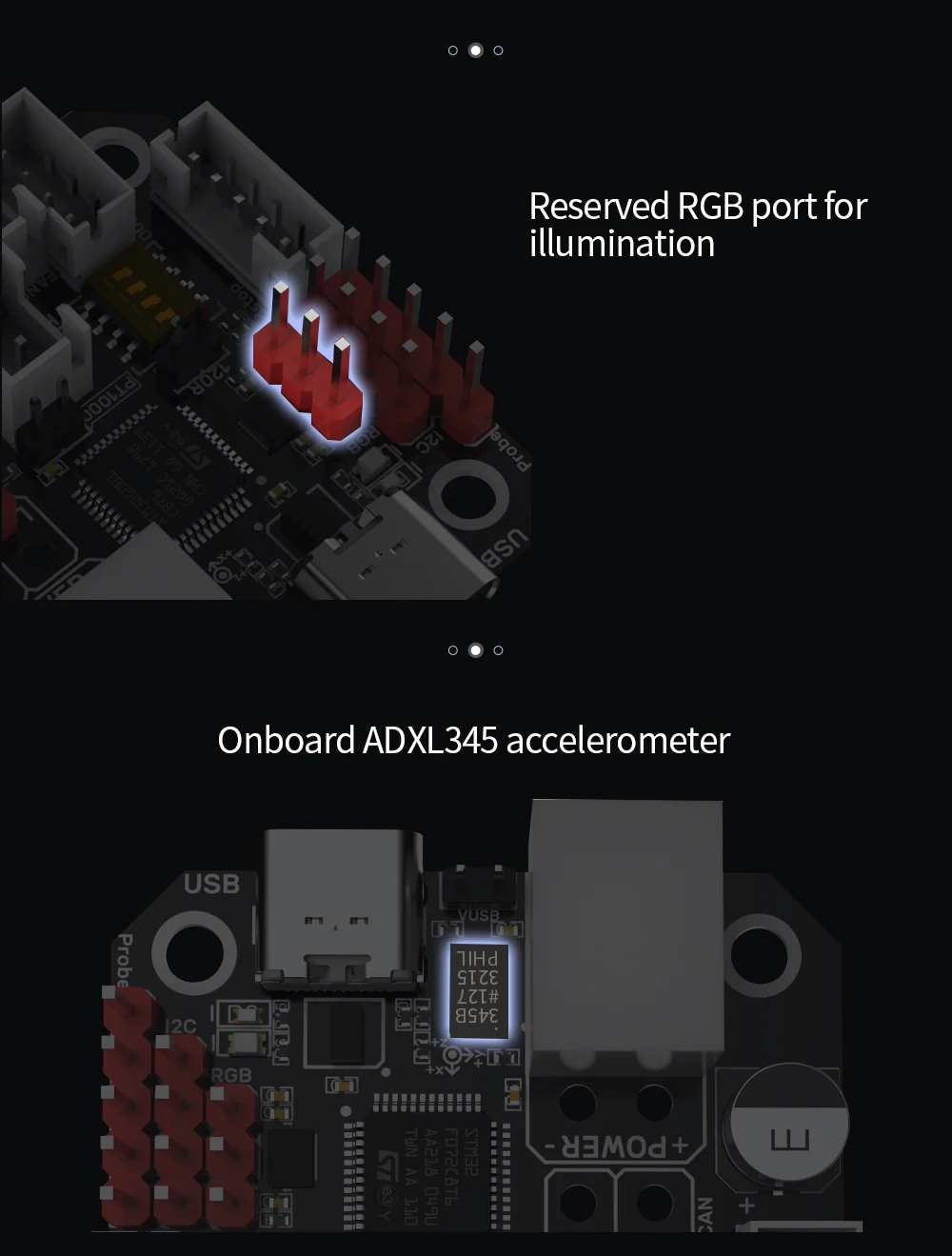

Características

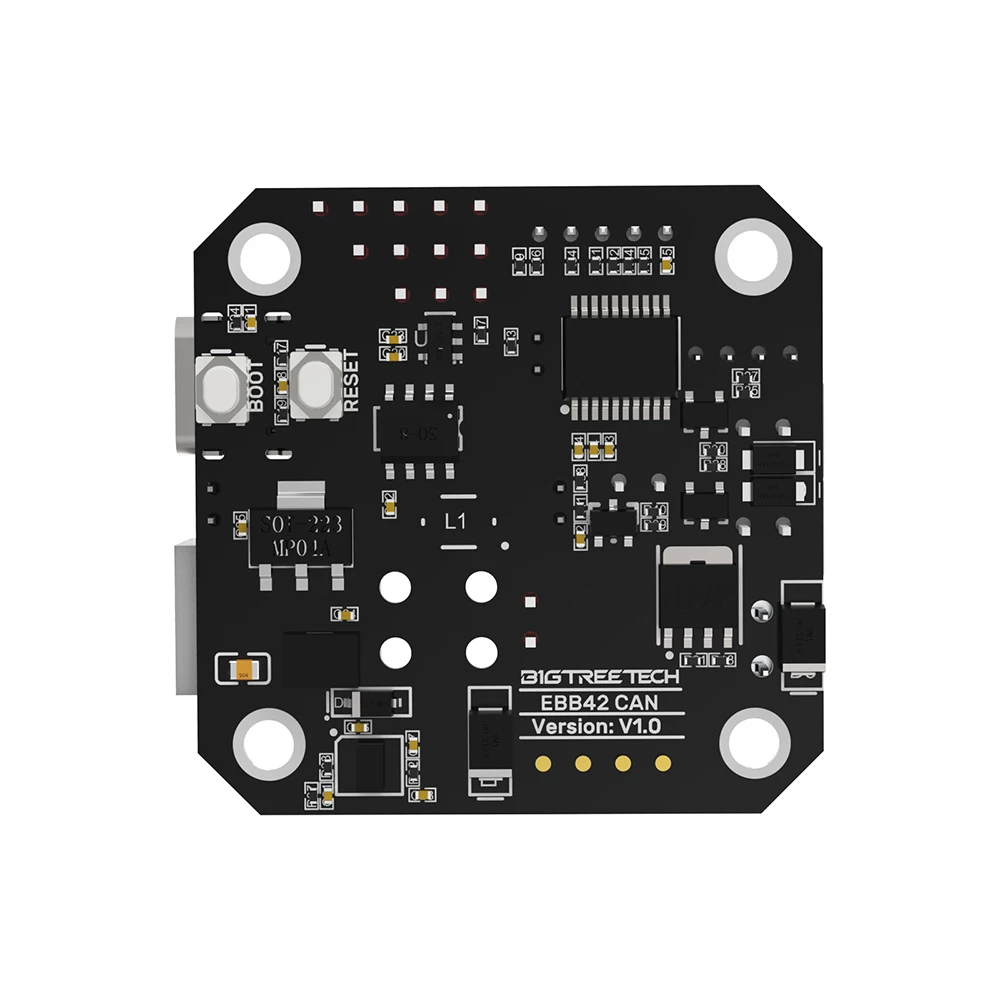

1. Con los botones BOOT y RESET reservados, los usuarios pueden actualizar el firmware a través del modo DFU por USB.
2. El circuito de protección adicional en el termistor evita quemar el chip de control principal causado por la corriente de fuga deElVarilla de calentamiento.
3. El usuario puede seleccionar los valores de las resistencias pull-up del termistor a través del cable de puente, para admitir PT1000 (resistencias pull-up de 2,2 K), lo que lo hace conveniente para el bricolaje.
4. Conecte el USB conATapa de puente para encenderlo, que aísla eficazmente la placa de control principal de USB 5V.
5. La interfaz I2C reservada permite la detección de filamentos rotos y obstruidos, y admite otras funciones de bricolaje.
6. Los diodos anti-flyback añadidos en la varilla de calentamiento y los puertos de los ventiladores protegen eficazmente el tubo MOS de quemaduras debido al voltaje inverso.
7. La protección contra la conexión inversa en la interfaz de alimentación evita que los usuarios quemen la placa base cuando se conectan por errorINGLa línea de alimentación inversa durante el bricolaje.

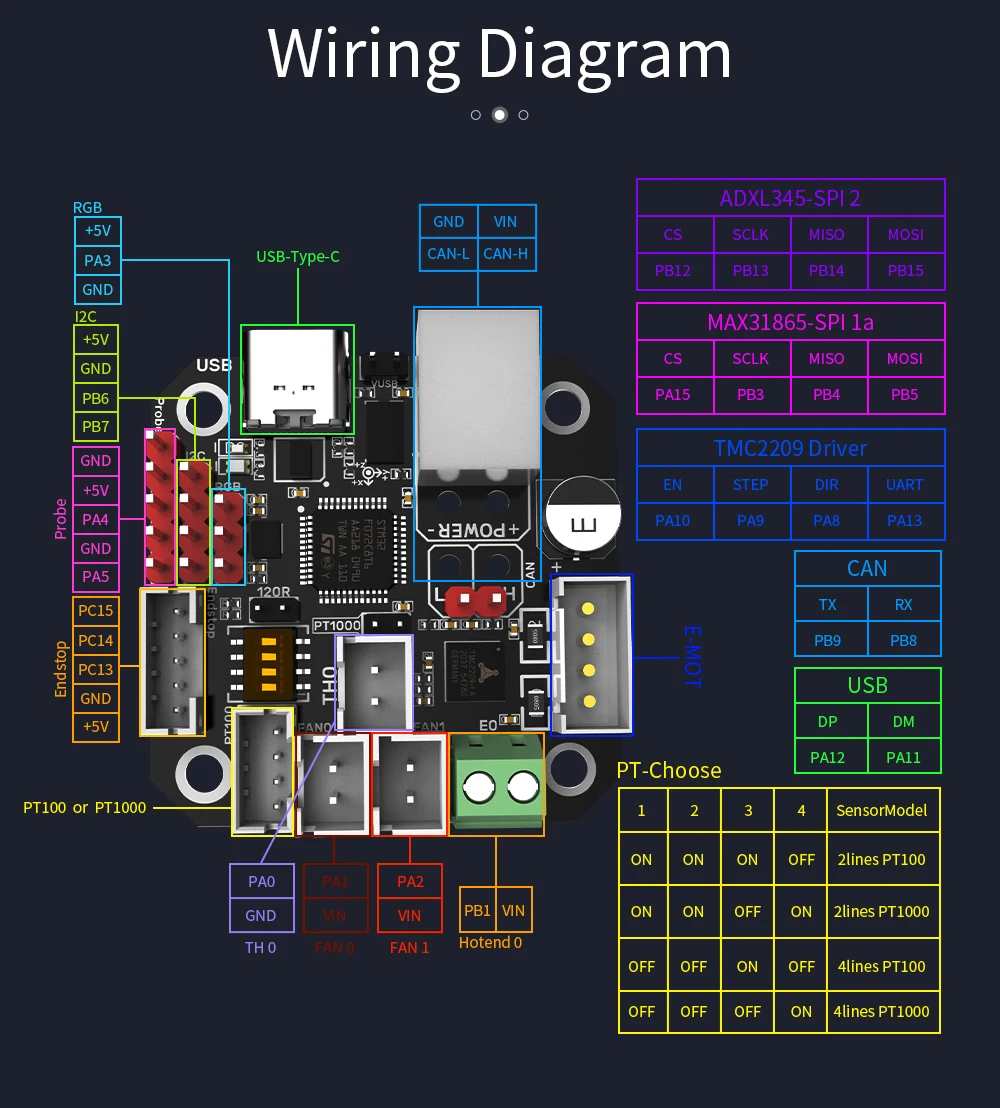

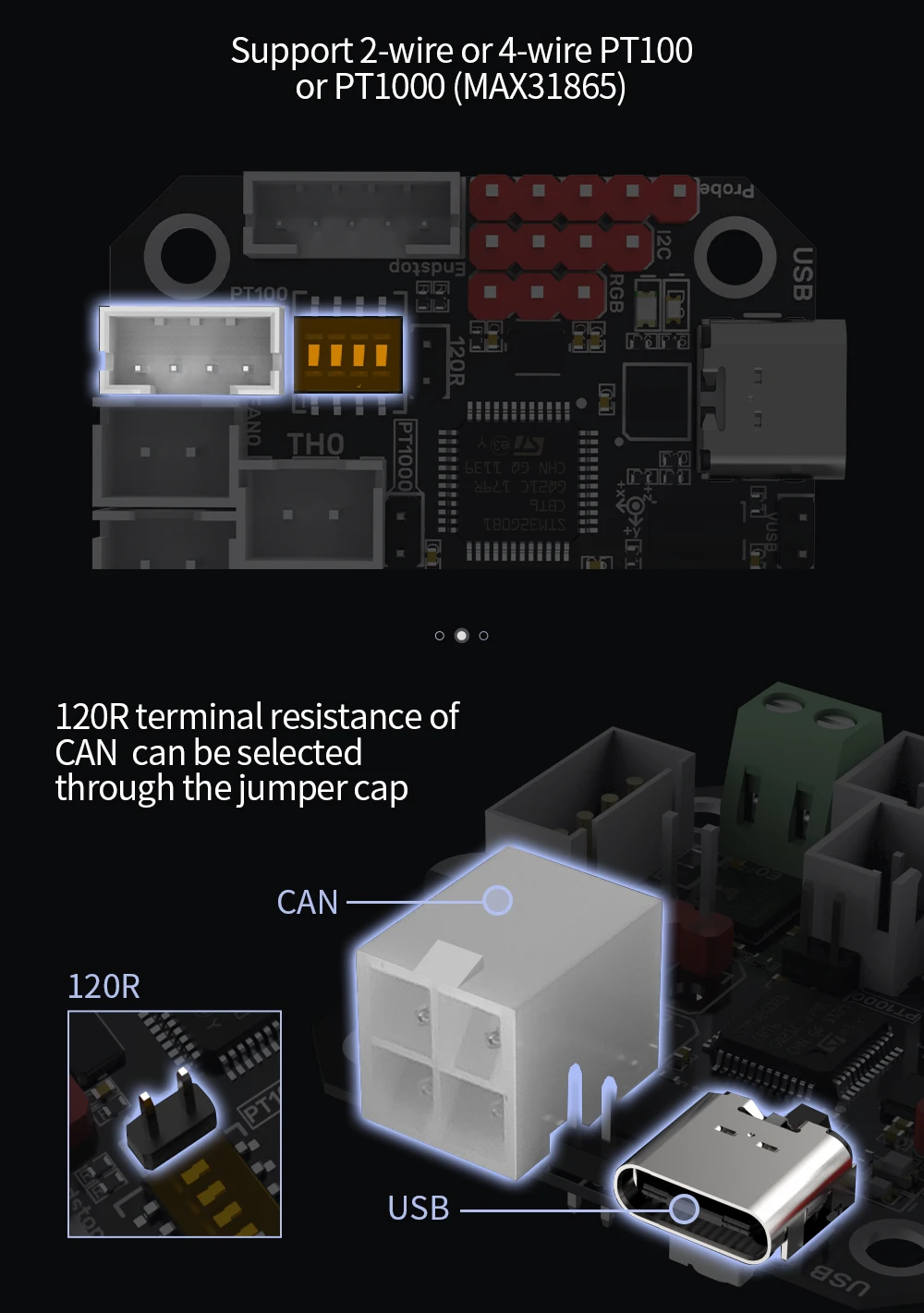

8. A bordo MAX31865 admite la selección de 2 o 4 cables de PT100/ PT1000.
9. Admite comunicación a través de CAN o USB. La resistencia terminal 120R de CAN se puede seleccionar a través deElTapa de puente, y reserva interfaces de expansión CAN.
10. El chip de protección ESD equipado en el puerto USB evita que la placa de control principal se rompaNPor la electricidad estática deElPuerto USB.
11. La placa adaptadora está equipada con terminales, lengüetas hembra, pernos de doble vía y tornillos, que son necesarios para el bricolaje, satisfaciendo en gran medida las necesidades de bricolaje de los clientes.

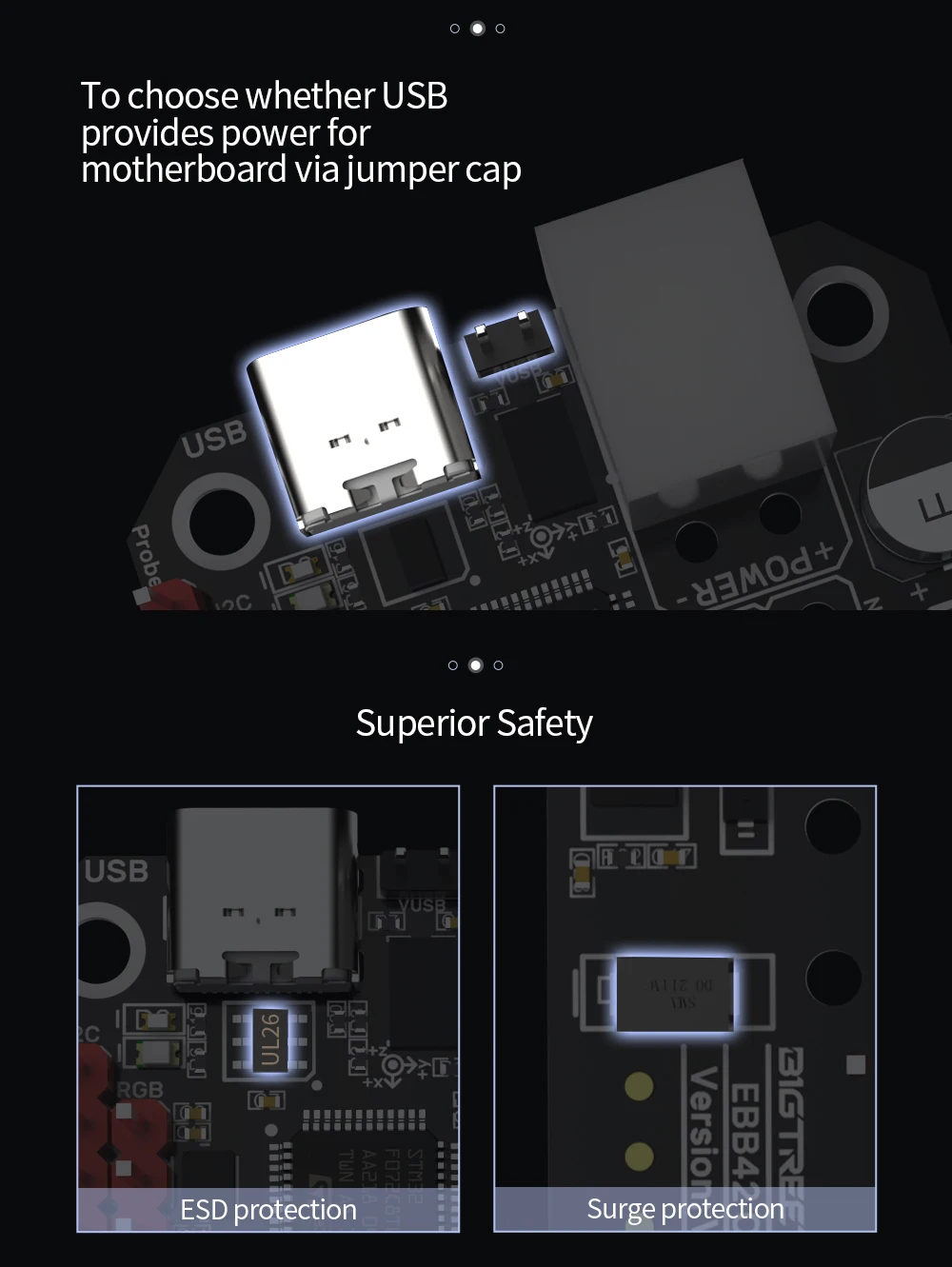

Alimentación USB:Después de encender la placa base, se encenderá la luz roja D1, lo que indica que la fuente de alimentación es normal. El VUSB en el medio de la placa Es el terminal de selección de potencia. Solo cuando use USB para suministrar energía a la placa base o necesite suministrar energía a través de USB, debe usar el puente para cortocircuitar el VUSB.

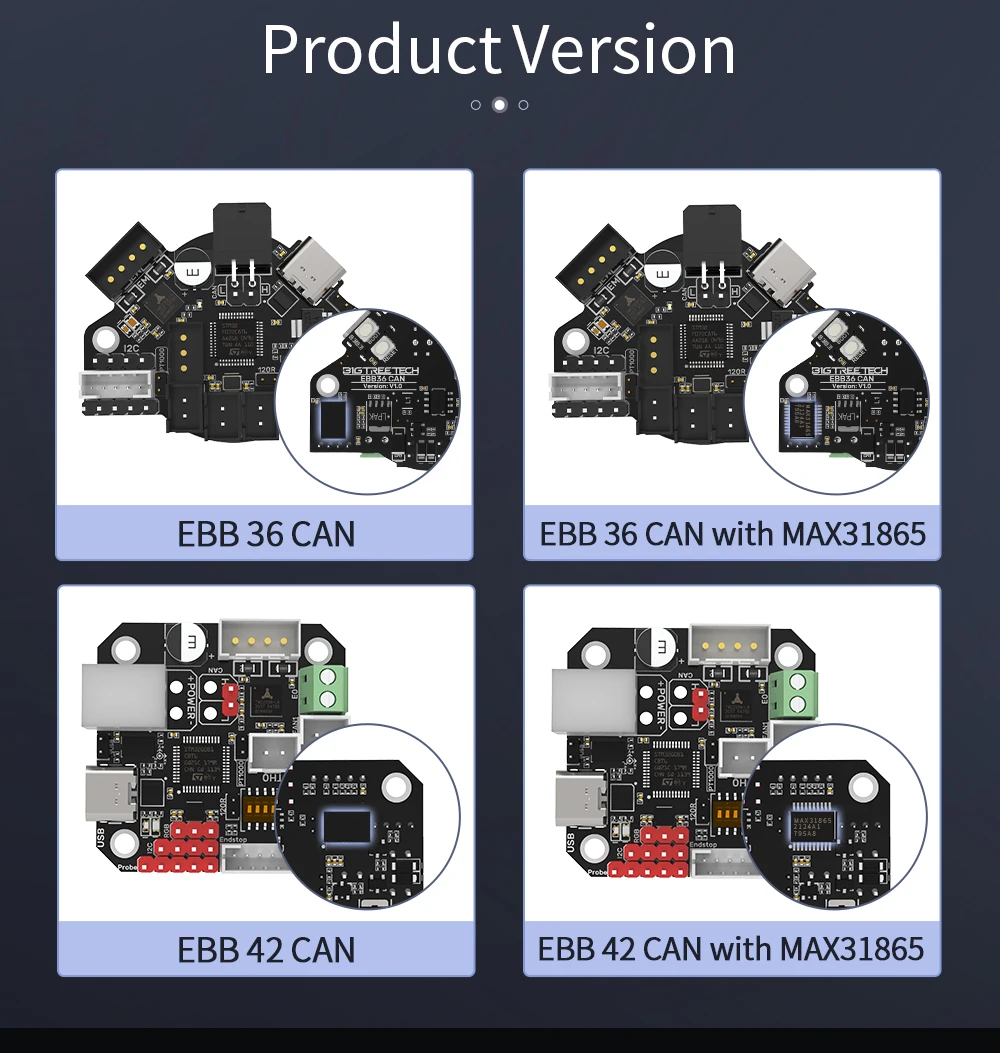

Configuración de 100K NTC o PT1000:Versión sin 31865: cuando se utiliza un termistor NTC de 100K, no es necesario insertar una tapa de puente, y la resistencia pull-up de TH0 es de 4,7 K. Cuando use PT1000, debe usar la tapa del puente para acortar los dos pines en el cuadro rojo en la siguiente figura. En este momento, la resistencia pull-up de TH0 es 2,2 K (Nota: La precisión de la temperatura leída de esta manera será mucho peor que la de MAX31865).

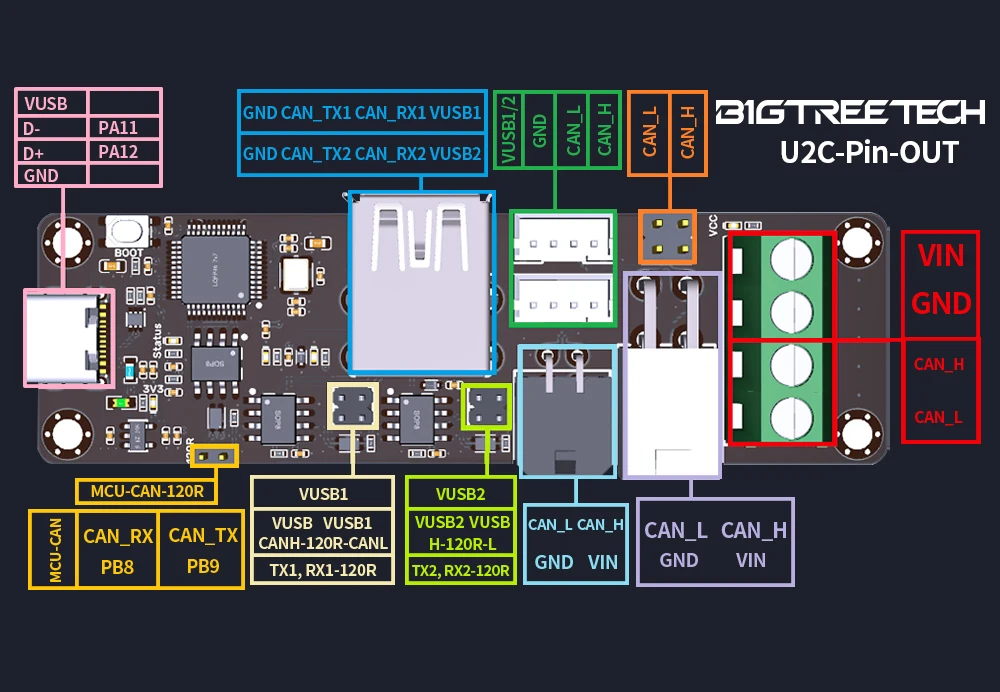

U2C BIGTREETECH

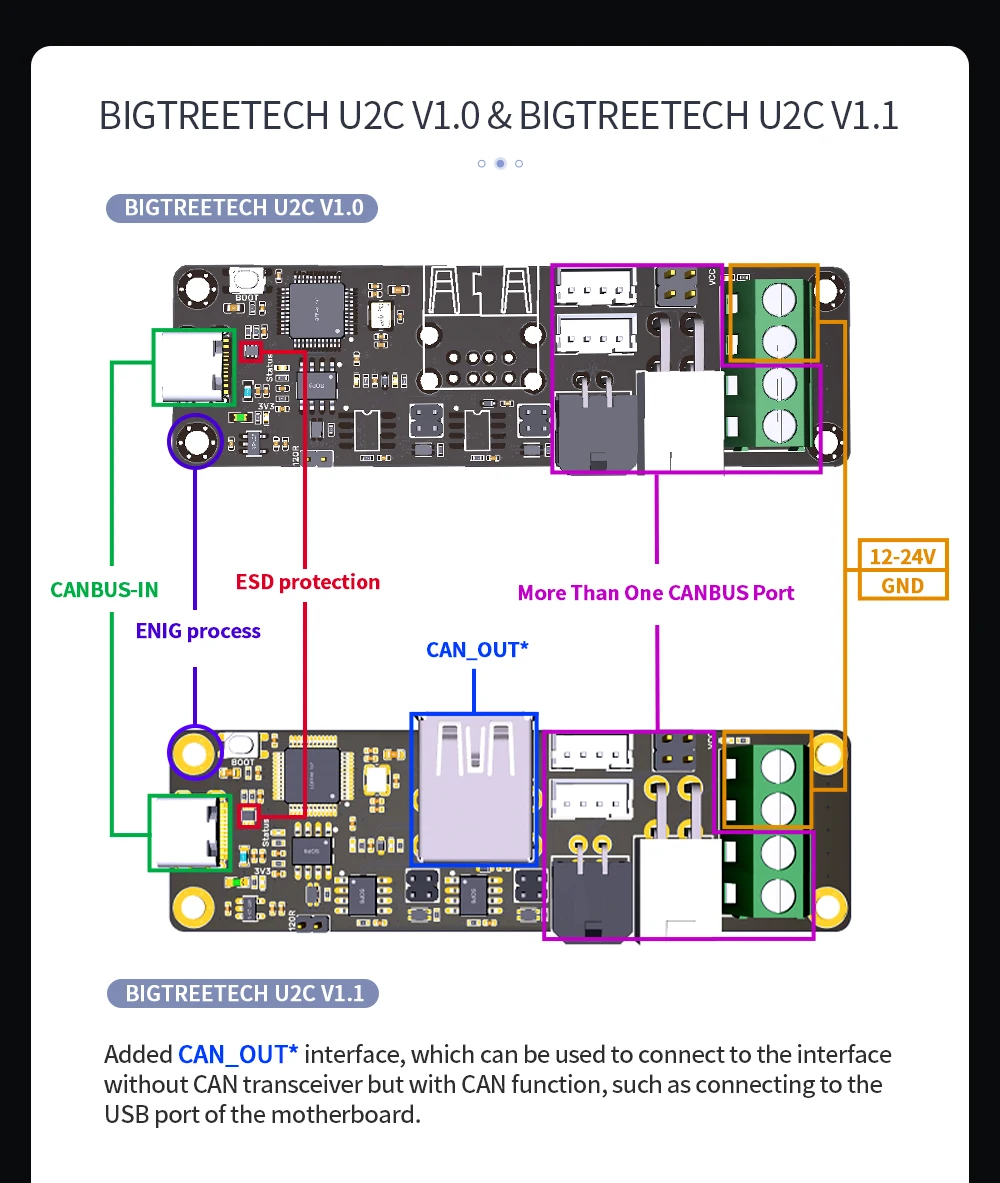

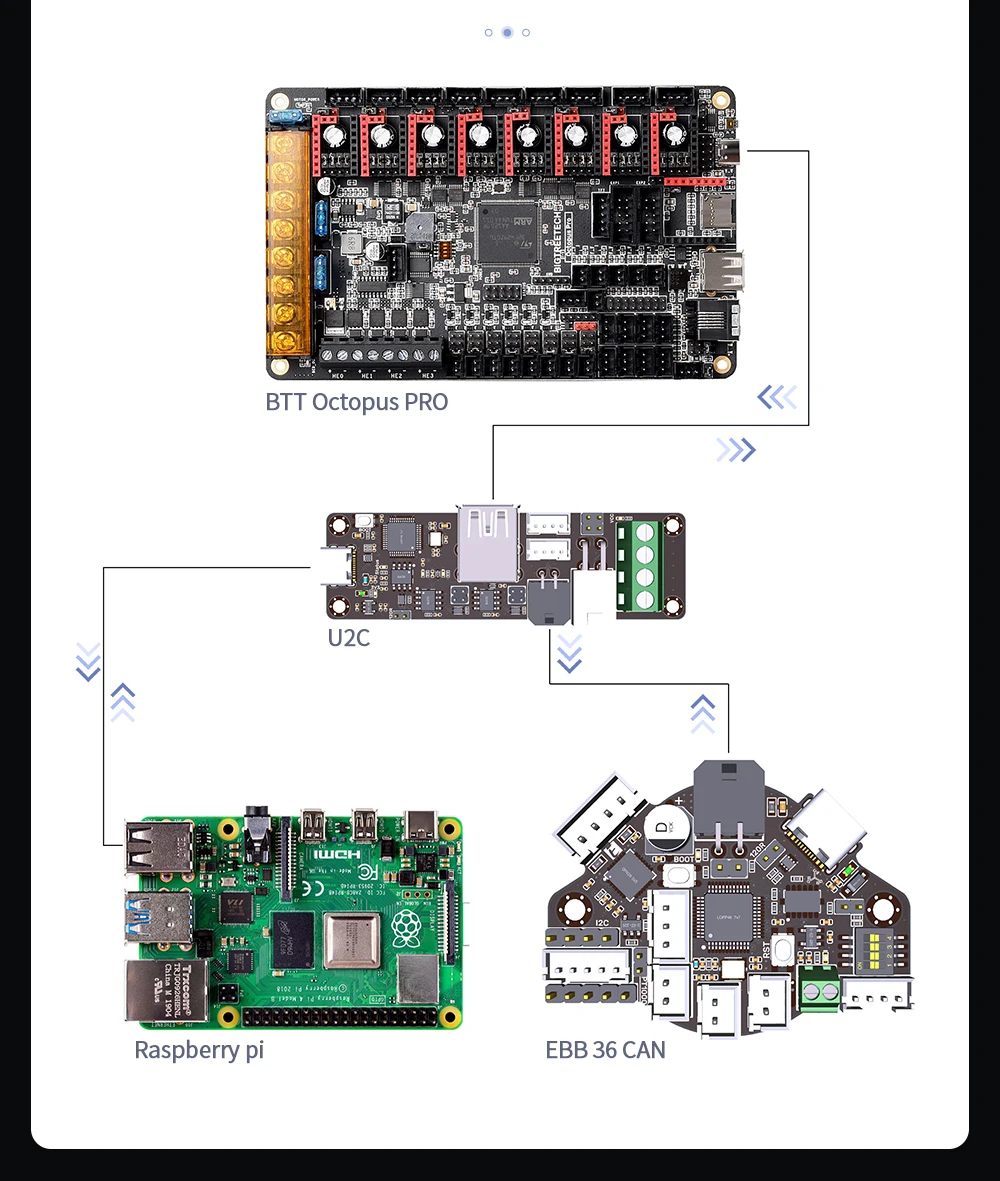

BIGTREETECH U2C es un módulo de bus USB a CAN, que puede convertir el puerto USB de Raspberry Pi a bus CAN y conectar la placa base de impresión 3D, BIGTREETECH EBB35/36/42 CAN y otros productos a través del bus CAN. Hay muchas formas diferentes de interfaces CAN en la placa, que son útiles para conectar diferentes placas.
Características
1. Admite conexión de bus CAN, transmisión de datos larga, fuerte capacidad antirruido, fuerte rendimiento en tiempo real y alta fiabilidad
2. La superficie de la PCB adopta el proceso de inmersión en oro
3. Protección ESD de puerto de para evitar que la electricidad estática dañe el hardware
4. Admite actualización de firmware para el maestro a través de SWD o hardware DFU
5. Interfaz Rich CAN
Precauciones
1,12/24V y GND no deben invertirse.
2. Cuando CAN se utiliza la comunicación, es necesario ver qué nodo CAN se utiliza como terminal. Si se trata de un terminal, debe enchufar la tapa del puente en la posición 120R;
