El programador sin conexión es una herramienta de programación por lotes sin conexión para programar chips de la serie WCH.Actualmente, es compatible con modelos de chips que incluyen CH54x, CH55x, CH56x, CH57x, CH58x, CH32F/V y otras series.
El programador sin conexión proporciona tres métodos de descarga, a saber, USB, Serial y SWD, donde los métodos de descarga USB y Serial son aplicables a todos los chips, y el método de descarga SWD solo se aplica a los chips de la serie CH32F/V.
El programador sin conexión admite programación de máquinas, función de código de rollo y escritura de mensajes personalizados.
Nota: La serie CH32F/CH32V no admite la función de código de rollo ni la función de mensaje personalizado en este momento.

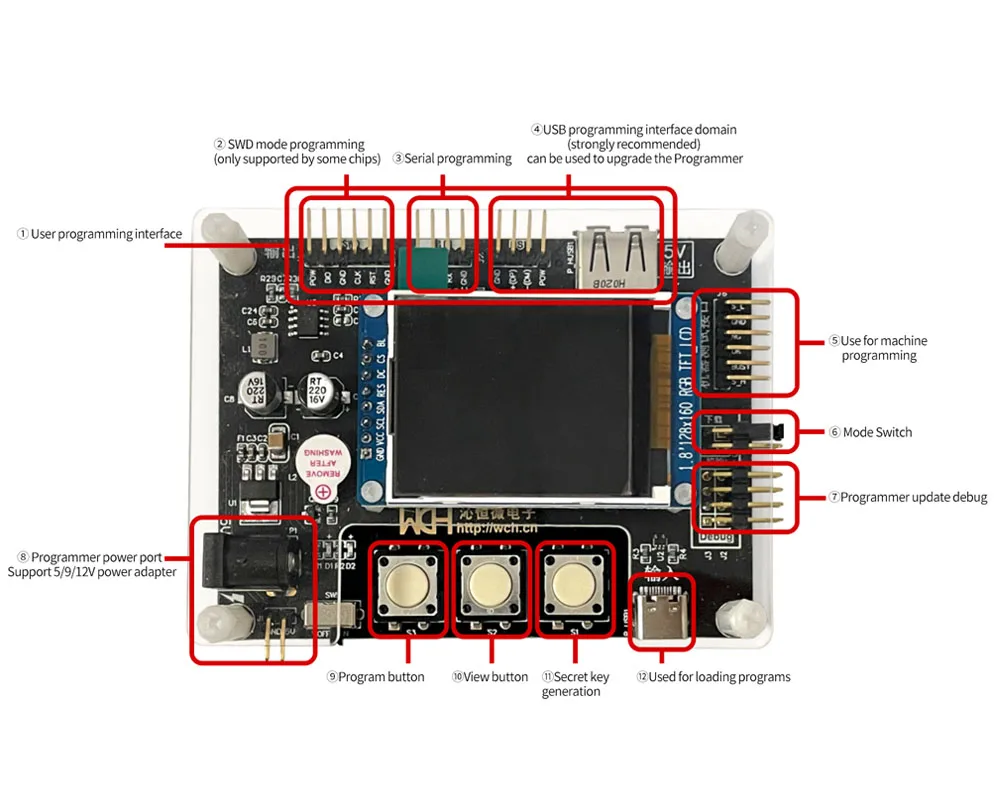

Función de interfaz del programador sin conexión WCH-MCU-DL-3V3/5V consistente
1- Interfaz de programación de usuario
2- Programación en modo SWD (solo compatible con algunos chips)
3- Programación en serie
4- Se puede utilizar el dominio de la interfaz de programación USB (fortemente recomendado) para actualizar el programador
5- Uso para programación de máquinas
Interruptor de 6 modos
7- Depuración de actualización del programador
8- Puerto de alimentación del programador Compatible con adaptador de corriente de 5/9/12 V
9- Botón de programa
10- Botón Ver
11- Generación de claves secretas
12- Utilizado para cargar programas
(1) Puerto tipo c del programador sin conexión conectado a la computadora, alimentación y comunicación, mantenga presionado el botón S1 durante 5 segundos para obtener la tecla de descarga [Esta función es opcional, si no lo necesita, puede saltar este paso.]
(2) Con el software DlPubTool_N_V1.x, el archivo de cifrado [llave de nombre del archivo original.La configuración] se genera automáticamente en la carpeta.
(3) Abra McuUpdTool.exe, haga clic en buscar y luego haga clic en descargar, el archivo de datos cifrado se descarga al programador sin conexión a través del puerto USB.
Nota: El método de descarga predeterminado del programador sin conexión es la transferencia USB y la velocidad de descarga de la transferencia USB es más rápida que la velocidad del método del puerto serie.Para la serie CH32F/V, además de USB, se proporcionan otros dos métodos de descarga: descarga en serie y descarga SWD.
(4) Desenchufe el cable tipo c, suministre 5 V al puerto CC del programador sin conexión, conecte la placa de destino, presione brevemente S3, el usuario HEX en el programador sin conexión se descargará al chip en la placa de destino.
