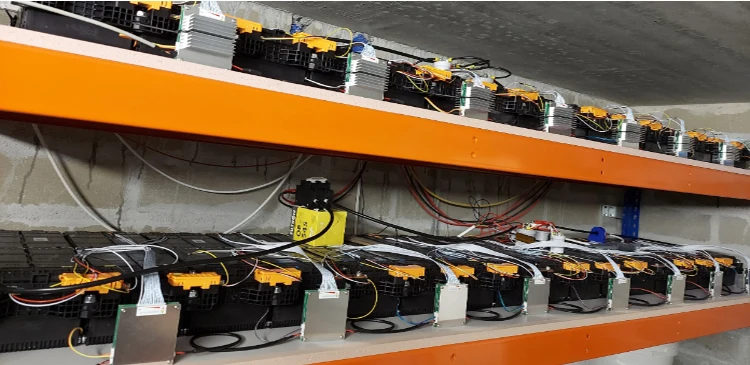

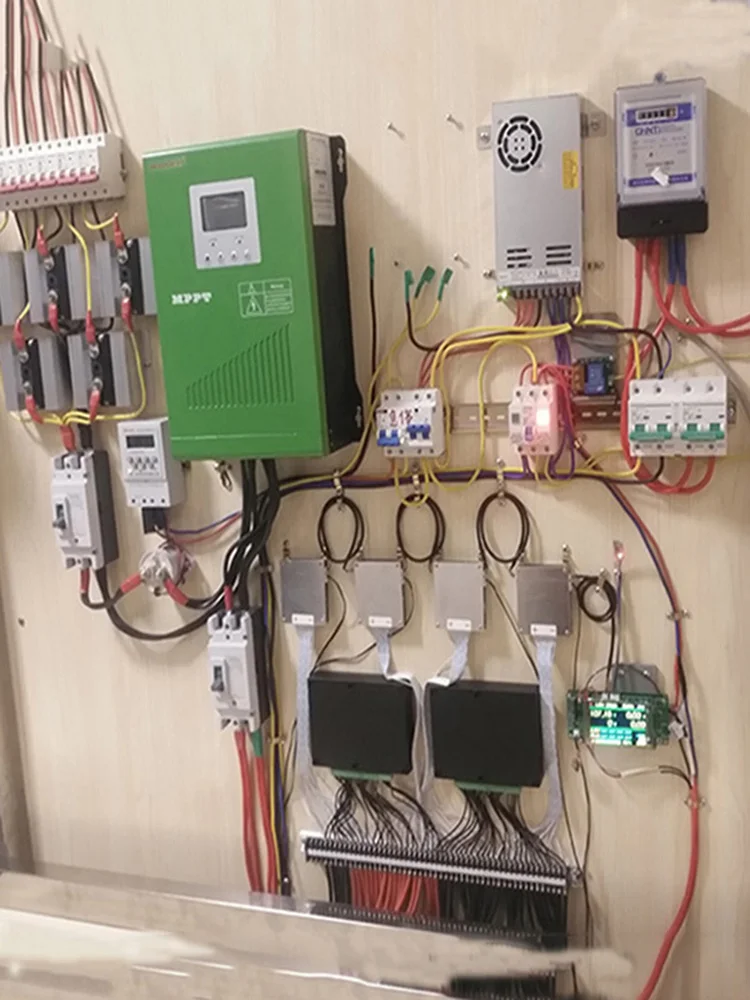

4S-192S 200A Smart YL DIY BMS LiFePO4 Li-ion LTO con relé Compatible con Bluetooth APP Monitor pantalla LCD de energía Solar

695,49 €
5% de descuento de miembro aplicado

Elige tus opciones

Selecciona las opciones para ver precio y disponibilidad.
En stock · 62 disponibles
Seguir comprando
🔒 Pago seguro Pago protegido durante todo el checkout.
📦 Seguimiento Consulta el estado de tu pedido desde Zelmio.
💬 Soporte Zelmio Atención para cualquier duda sobre tu compra.
✓ Producto añadido al carrito

Descripción del producto

Avisos:

1. Si no tiene experiencia en el montaje de baterías DIY, le rogamos que dedique más tiempo a consultar los detalles o que nos consulte antes de realizar la compra.

2. Los BMS tienen muchos componentes y software. Por favor, asegúrese de realizar un buen aislamiento en cada paso. De lo contrario, se dañará el

paquete completo.

3. El BMS es adecuado para paquetes de baterías Li-ion/LiFePO4/LTO de 4S a 192S.

4. La lista de empaque incluye dos relés.

5. La corriente es corriente continua.

1. Monitoreo en tiempo real del voltaje de una sola unidad de las series 4-192. El voltaje total acumulado no debe exceder los 1000V. La gestión de un solo módulo admite un máximo de 12 cadenas y un mínimo de 4 cadenas (debido a que la fuente de alimentación para el funcionamiento del módulo se toma de la batería, el voltaje total de un solo módulo no debe ser inferior a 9V. Cualquier canal no utilizado en exceso debe conectarse al polo positivo de la batería más alta en un solo módulo), el voltaje de entrada total de un solo módulo no debe exceder los 75V, el rango de voltaje de monitoreo de una sola sección debe ser de 0-5V, y el voltaje de entrada total del host no debe exceder los 60V.

2. Monitoreo en tiempo real del voltaje total, corriente de carga y descarga, potencia, temperatura y estadísticas de los amperios-hora reales de carga y descarga, y visualización con una barra de progreso gráfica. Cada módulo está equipado con 1 canal de detección de temperatura;

El sistema cuenta con funciones como protección contra sobrecarga individual, protección contra sobredescarga individual, protección contra sobrecorriente, protección contra alta temperatura, protección contra baja temperatura, protección contra presión diferencial y protección contra fallos de batería.

4. El host está equipado con varias luces de funcionamiento para indicar el estado de funcionamiento del sistema sin necesidad de usar la pantalla;

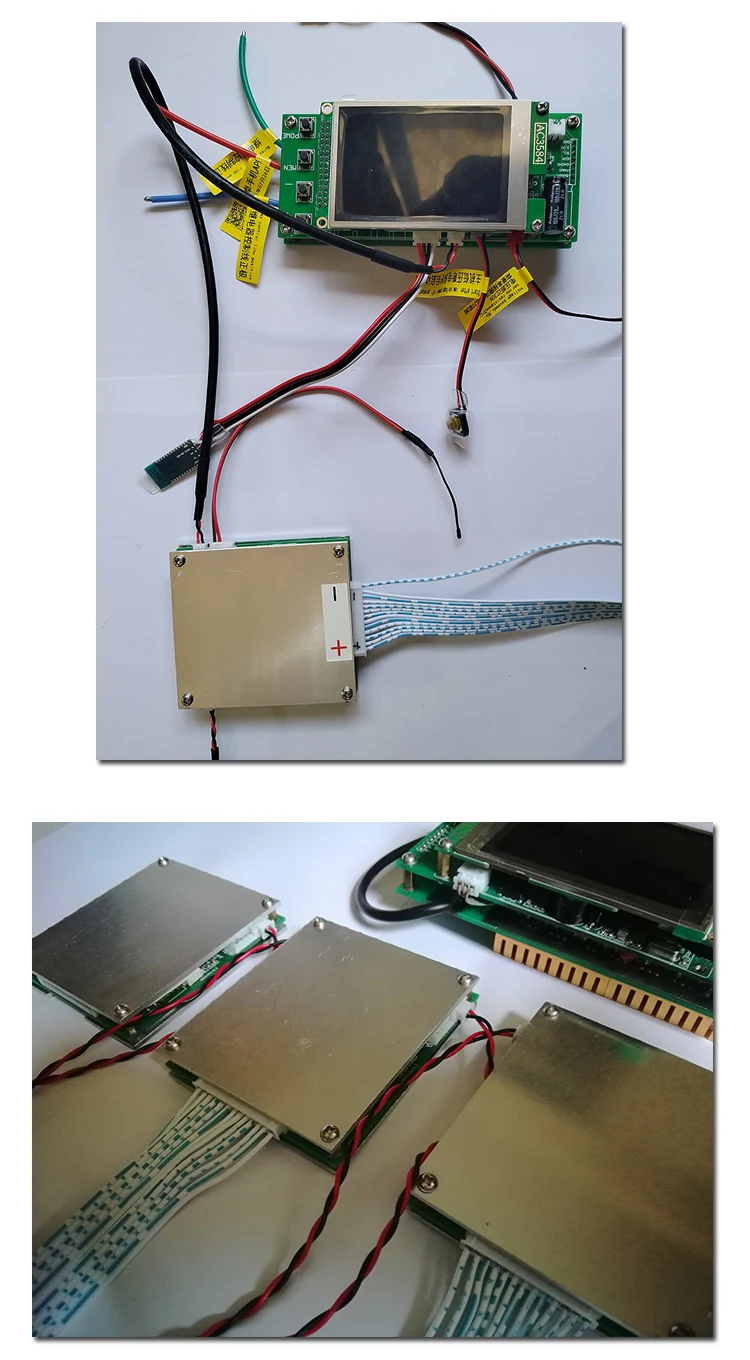

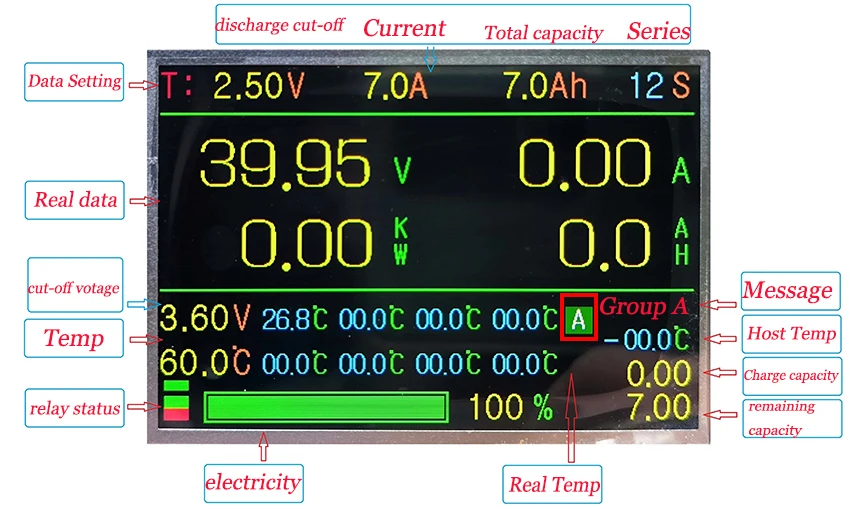

Pantalla a color IPS de 3,5 pulgadas, ángulo de visión ultra amplio y estado de funcionamiento claro de un vistazo.

6. Soporta tres rangos de sensores de corriente Hall, con un rango estándar predeterminado de hasta 400A. Cuenta con una función de calibración manual para los sensores de corriente Hall, una función de autocalibración para el módulo de recolección y un error total de medición de 1.2MV para la recolección de voltaje individual.

7. Existen dos tipos de esquemas de relés: puerto único y puerto dividido, con diferentes software de control. El tipo de interfaz debe determinarse antes de la adquisición;

8. El módulo de adquisición adopta una estructura de cascada bidireccional, cada una de las cuales puede conectar de 1 a 8 módulos de adquisición arbitrarios. El host automáticamente


reconoce el número de módulos de adquisición, y los módulos de adquisición bidireccionales soportan un total de 16. El módulo de adquisición se conecta con dos pares trenzados CAT5, con una longitud de hasta 40 metros;

9. El módulo de corte de energía del host entrará en un estado de reposo mientras libera todos los relés. El consumo de energía del módulo es de solo 4UA, lo que no causará la pérdida de energía de la batería;

10. El módulo tiene una función de equilibrado automático de la batería, que equilibra la caída de voltaje de la batería y se detiene cuando la caída es de 0.001V. La corriente de descarga equilibrada es de 200MA;

El sistema está diseñado con aislamiento total, y los módulos de recolección están aislados del host. Todas las interfaces se pueden intercambiar en caliente, y los sensores de temperatura, las pantallas y los dispositivos externos Bluetooth que no se utilicen no se pueden instalar.

12. Disipa activamente el calor, enciende automáticamente el ventilador cuando la temperatura alcanza el valor establecido y enciende automáticamente la calefacción PTC cuando la temperatura desciende por debajo del valor establecido;

13. Soporta comunicación RS232 TTL y comunicación CAN, con una aplicación móvil Android que monitorea y controla el estado y la configuración de parámetros del host a través de Bluetooth. La aplicación tiene la capacidad de consultar los registros del historial de protección y puede consultar el último registro de protección;

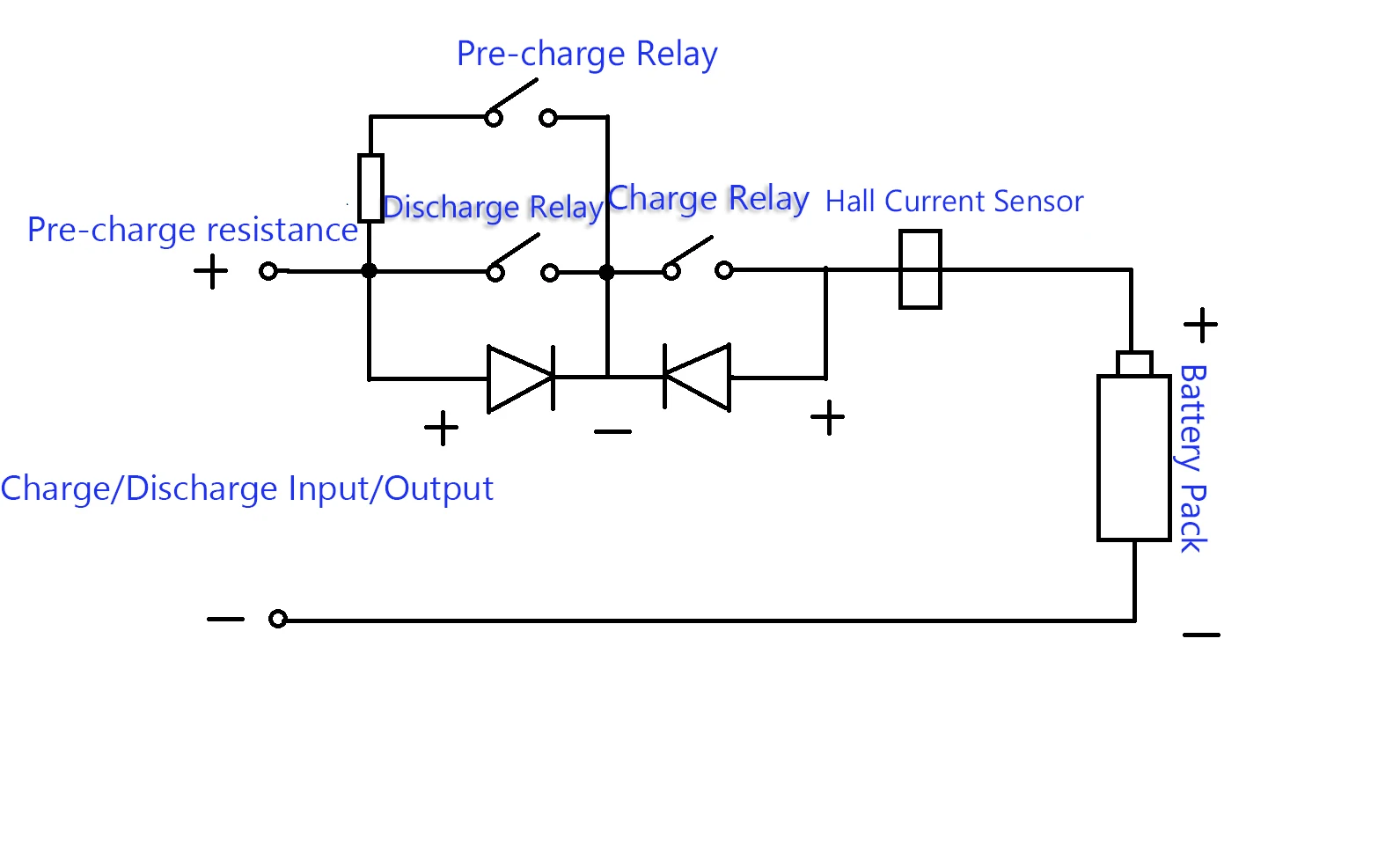

14. El mismo método de conexión de puerto controla automáticamente el relé de carga y descarga. En el método de conexión de puerto dividido, el relé de carga y descarga se restablece automáticamente según el valor de recuperación de carga y descarga establecido. Cuando hay protección contra sobrecorriente, protección contra sobretemperatura, error en la cadena de baterías, protección contra baja temperatura y protección contra presión diferencial, que están relacionados con la seguridad, el relé de carga y descarga se cierra al mismo tiempo. En este momento, el canal debe abrirse manualmente.

ALIMENTACIÓN MCU

La potencia del MCU es CC: 8 V a 60 V

Se recomienda utilizar 12V. El cable rojo es positivo, el cable negro es negativo.

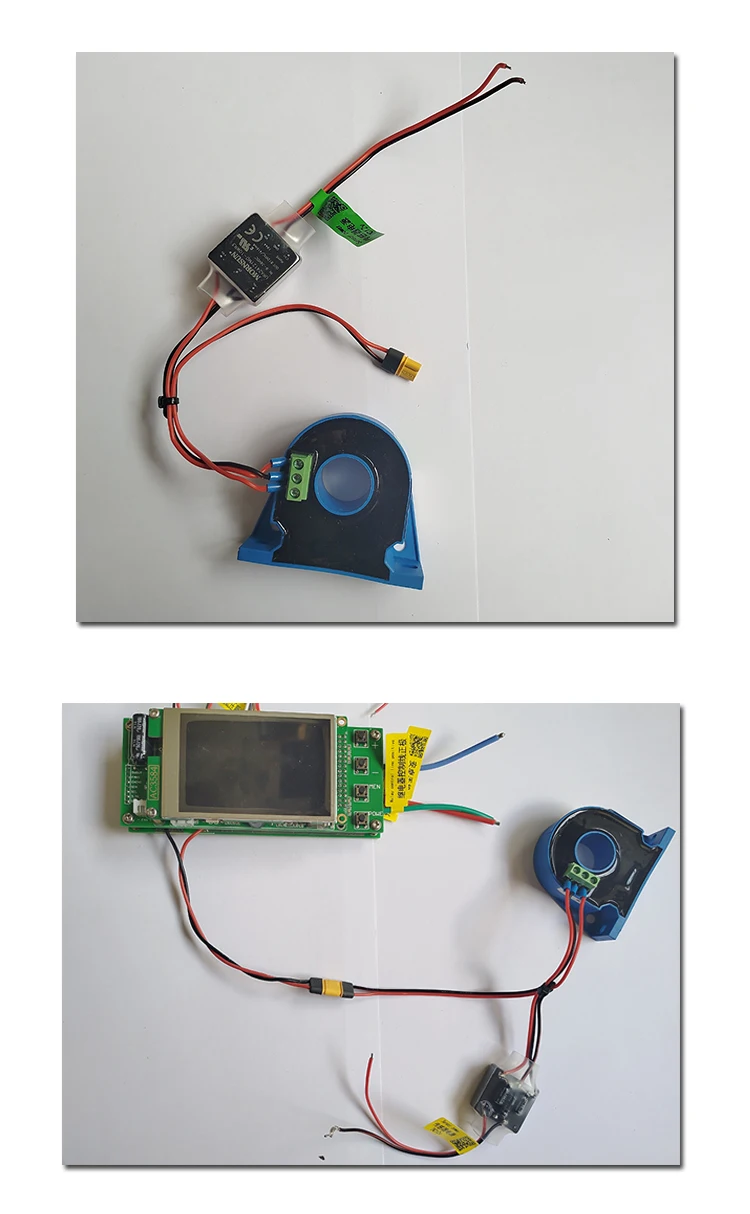

Sensor de corriente (sensor Hall)

Se recomienda utilizar una entrada de 12 V. (el rojo es positivo, el negro es negativo).

Entrada: CC: 9 V a 36 V

Salida: ±12V CC/416mA

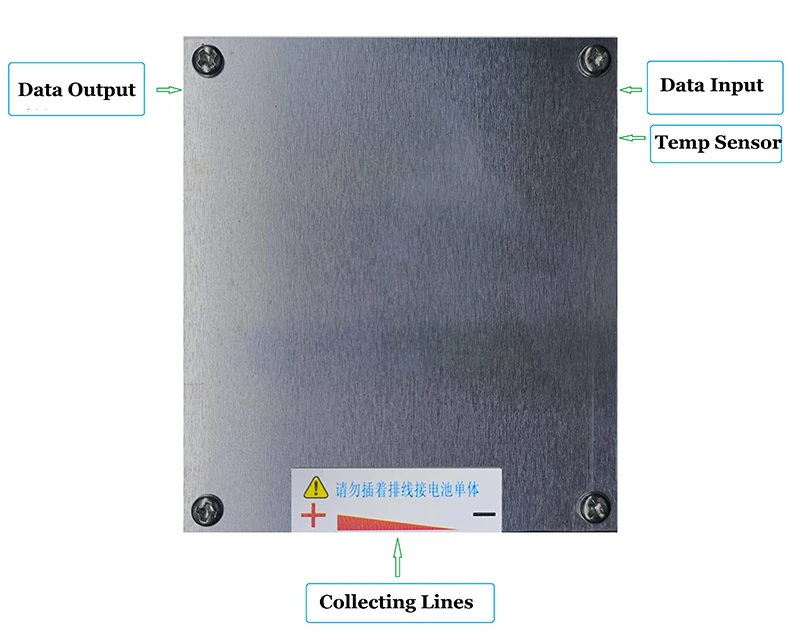

VAM (Módulo de adquisición de voltaje)

Cada módulo soporta de 4S a 12S. El mínimo es 4S, el máximo es 12S. Si es inferior a 12S, la señal de bit alto es corta.

Con puerto de comunicación, con puerto para sensor de temperatura.

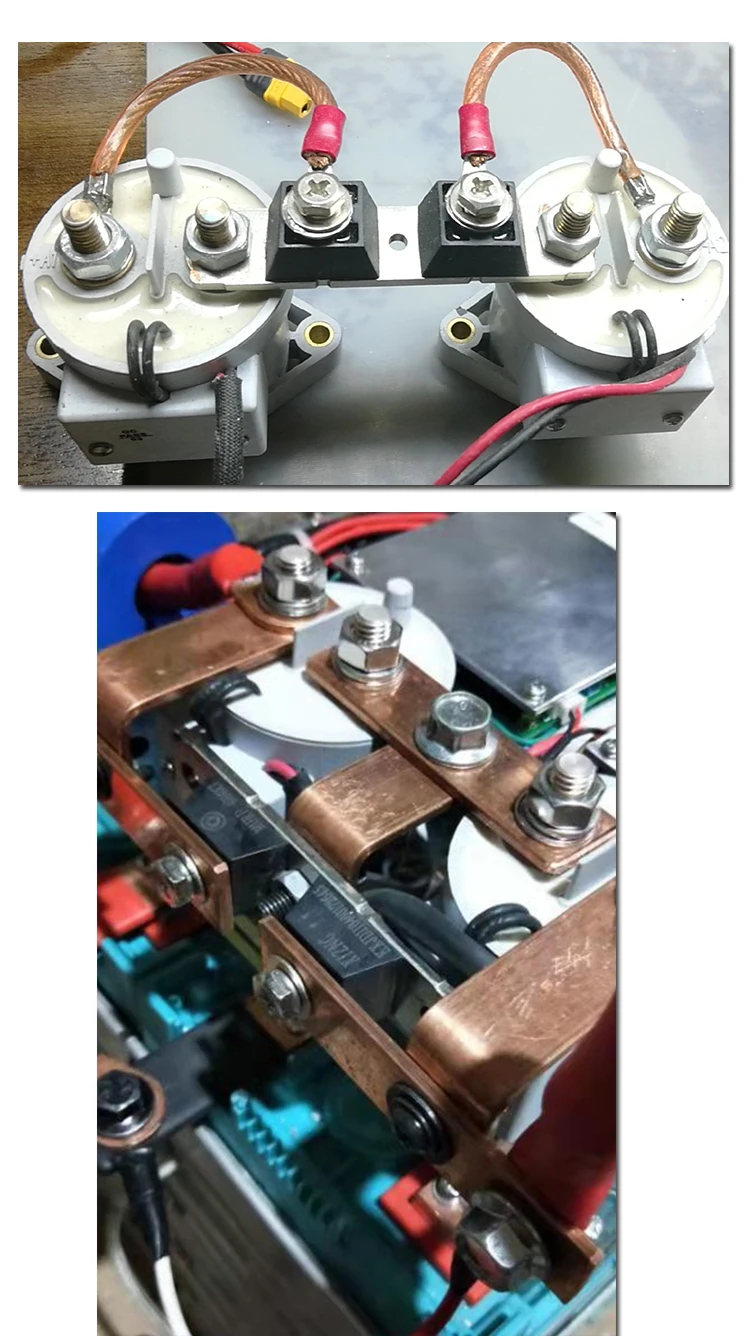

El relé es EV200AAANA

El voltaje de la bobina es: 12 V a 24 V, se recomienda usar 12 V.

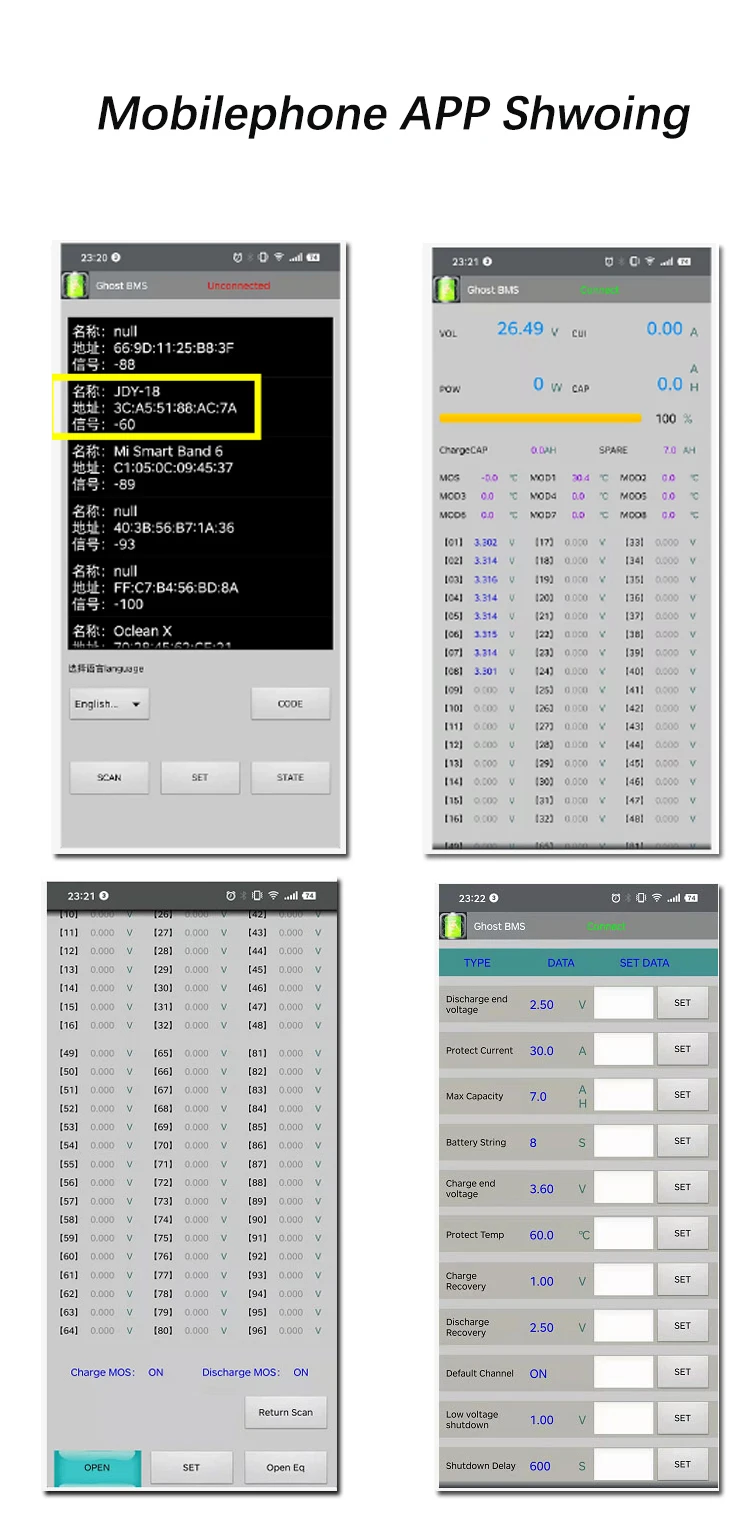

Aplicación Bluetooth

Solo compatible con Android

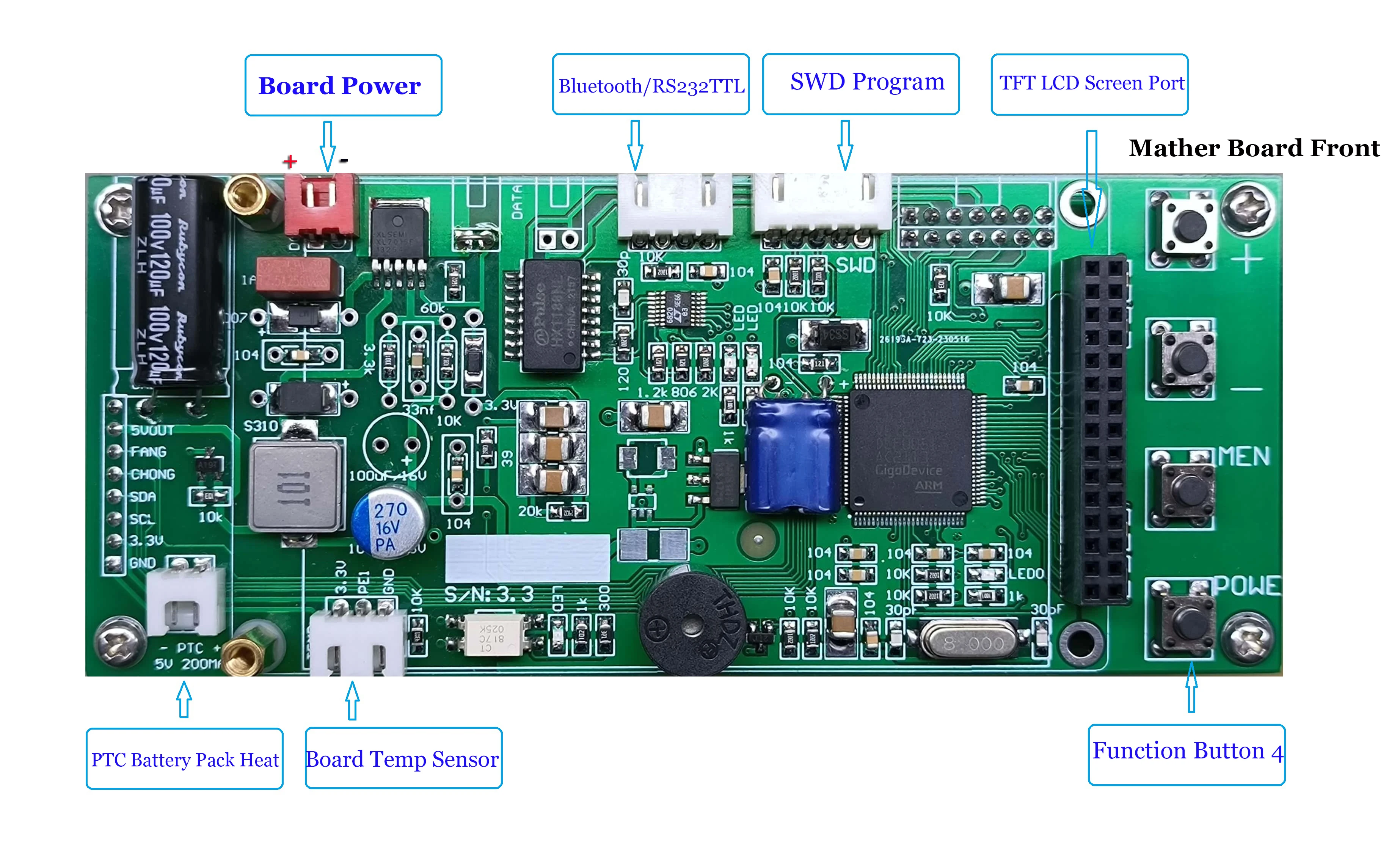

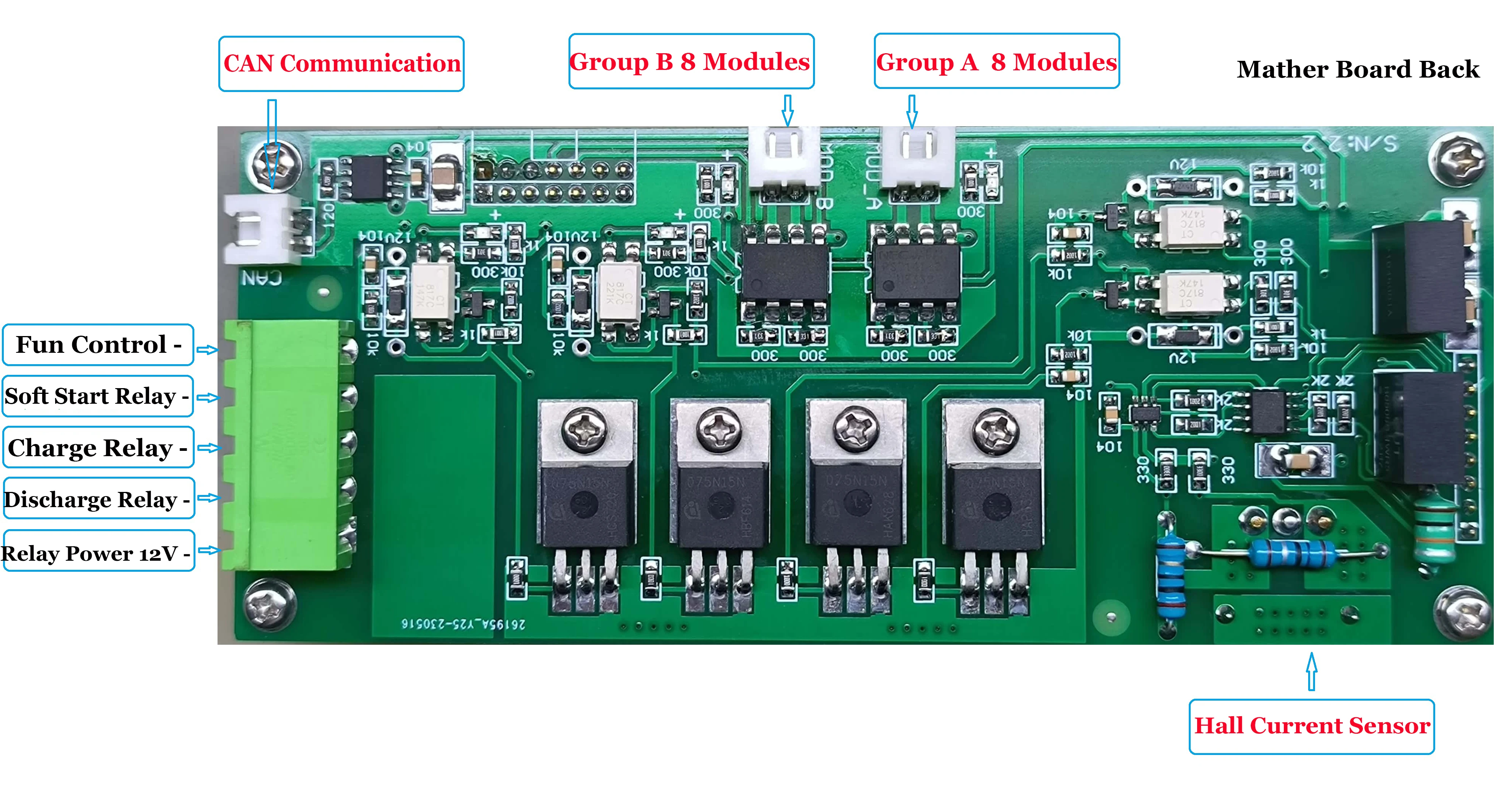

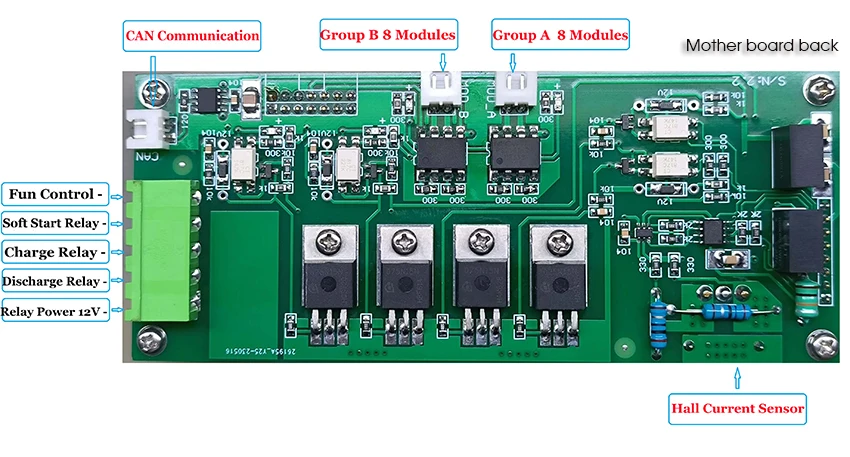

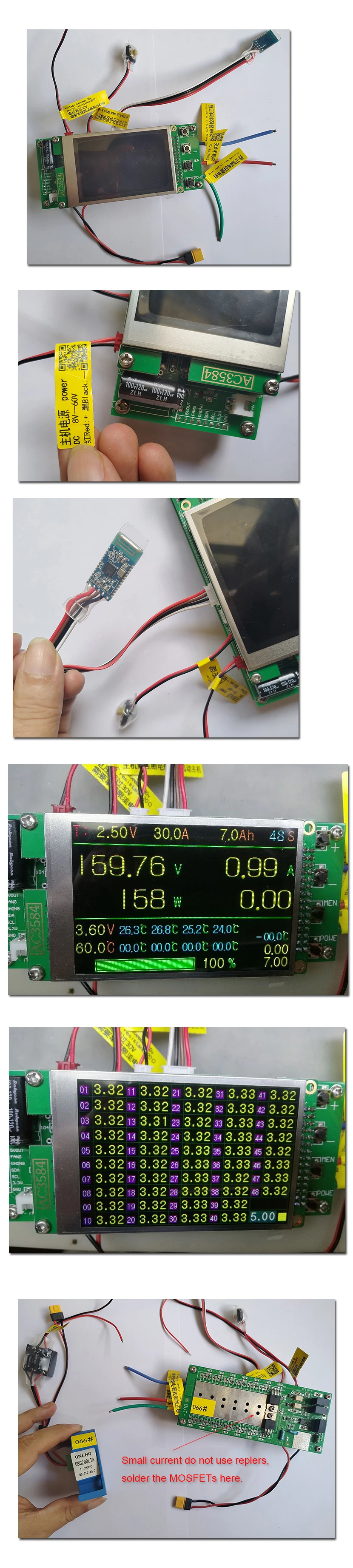

Después de recibir el BMS, por favor, no se apresure a conectar la batería. Retire los tornillos de la placa base y revise cuidadosamente el nombre de los puertos en el interior.

1. Distribución de microinterruptores y soldadura de juntas.

2. Luego, vuelva a ensamblar la placa base. No conecte la batería en caso de descomposición de la placa base, para que la placa base se dañe permanentemente.

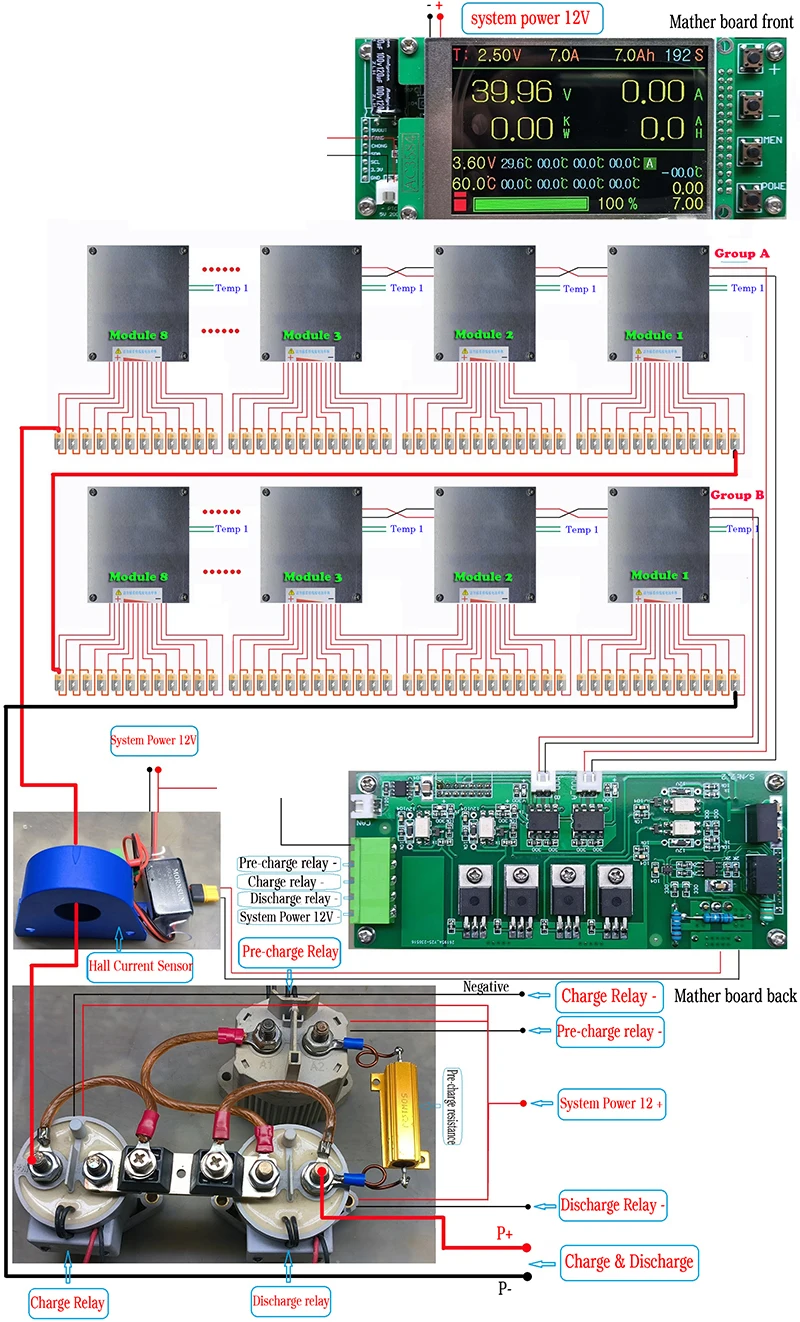

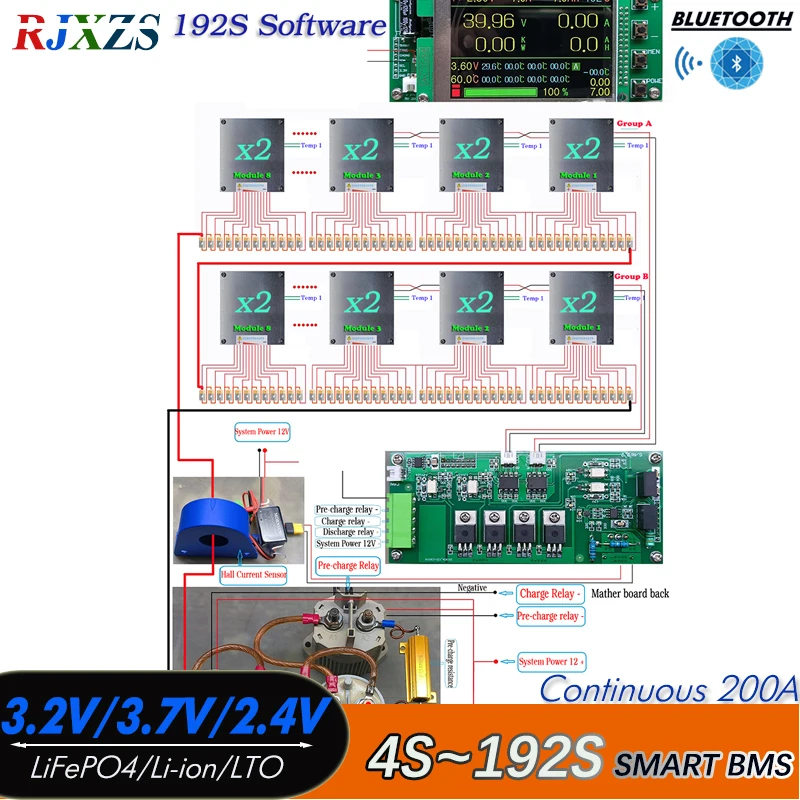

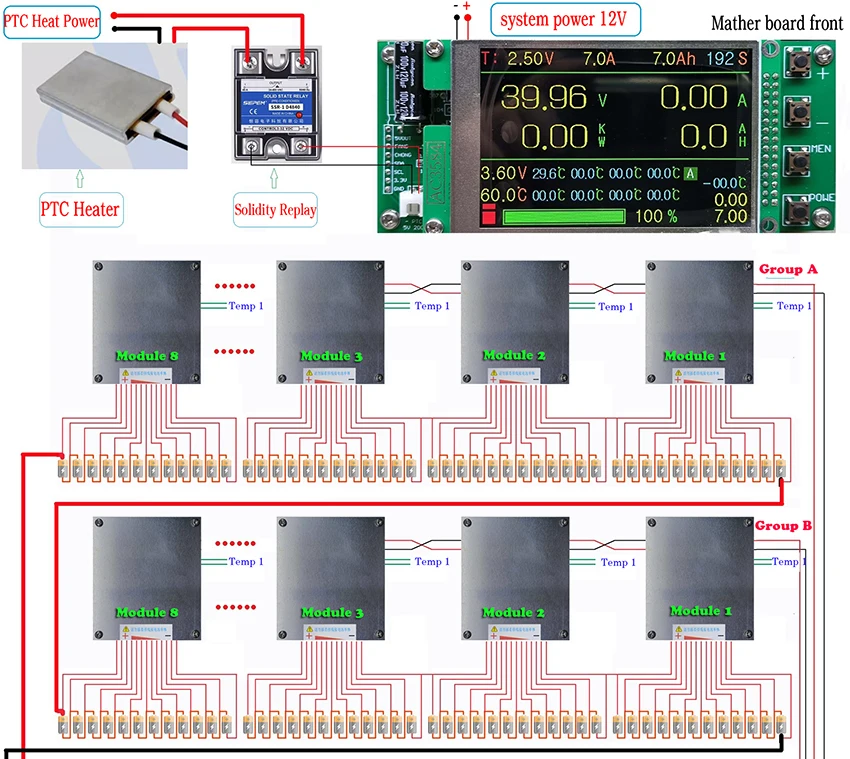

3. La siguiente figura muestra el diagrama de cableado más sencillo para conectar la batería a la placa de prueba.

4. Voltaje de la fuente de alimentación de la placa base: 24 V ~ 100 V (muchos clientes no pueden iniciar la placa base porque el voltaje de entrada de la placa base es demasiado bajo)

5. Inicie la placa base: debe conectar el cableado por completo, mantenga presionado el pequeño interruptor durante 3 segundos, hasta que la placa base se ilumine en rojo, luego suelte el interruptor.

6. Acerca del botón de encendido/apagado:

A. Mantén presionado el interruptor de arranque durante unos 5 segundos, suelta el interruptor y la luz de la placa base se apagará.

B, la placa base del enlace de la aplicación del teléfono, haga clic en la aplicación en el botón para cerrar la placa base.

7. Si la placa base arranca correctamente, desconecte la fuente de alimentación. Inserte el cable de balance en la placa base; la pantalla mostrará el voltaje de la batería. Se debe verificar que el cable ecualizador de la batería esté conectado correctamente.

Después de recibir el BMS, por favor, no se apresure a conectar la batería. Retire los tornillos de la placa base y revise cuidadosamente el nombre de los puertos en el interior.

1. Distribución de microinterruptores y soldadura de juntas.

2. Luego, vuelva a ensamblar la placa base. No conecte la batería en caso de descomposición de la placa base, para que la placa base se dañe permanentemente.

3. La siguiente figura muestra el diagrama de cableado más sencillo para conectar la batería a la placa de prueba.

4. Voltaje de la fuente de alimentación de la placa base: 24 V ~ 100 V (muchos clientes no pueden iniciar la placa base porque el voltaje de entrada de la placa base es demasiado bajo)

5. Inicie la placa base: debe conectar el cableado por completo, mantenga presionado el pequeño interruptor durante 3 segundos, hasta que la placa base se ilumine en rojo, luego suelte el interruptor.

6. Acerca del botón de encendido/apagado:

A. Mantén presionado el interruptor de arranque durante unos 5 segundos, suelta el interruptor y la luz de la placa base se apagará.

B, la placa base del enlace de la aplicación del teléfono, haga clic en la aplicación en el botón para cerrar la placa base.

7. Si la placa base arranca correctamente, desconecte la fuente de alimentación. Inserte el cable de balance en la placa base; la pantalla mostrará el voltaje de la batería. Se debe verificar que el cable ecualizador de la batería esté conectado correctamente.


Especificaciones

Nombre de la marca
RJXZS
Origen
CN(Origen)
Producto químico de alta preocupación
Ninguno
Condición
Nuevo
Tipo
REGULADOR DE VOLTAJE
Voltaje de Alimentación
300V
Paquete
procedimiento operativo estándar
