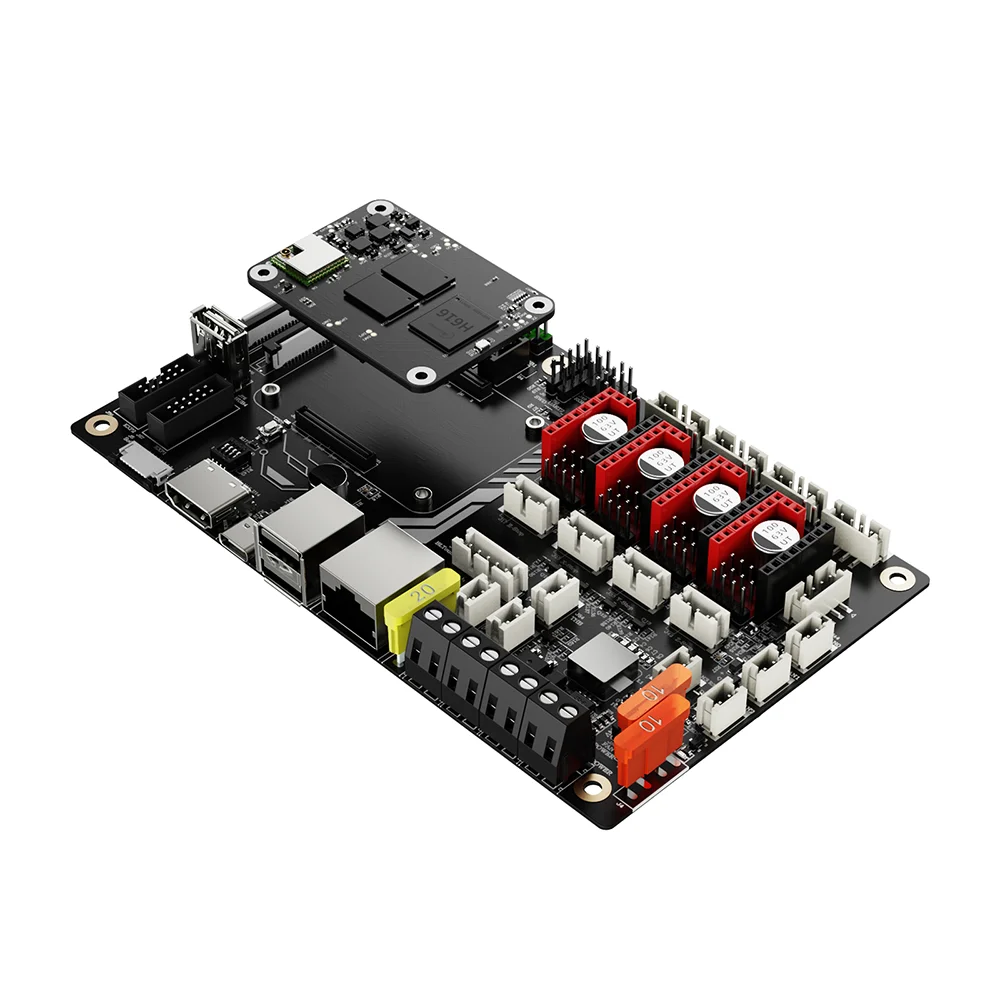

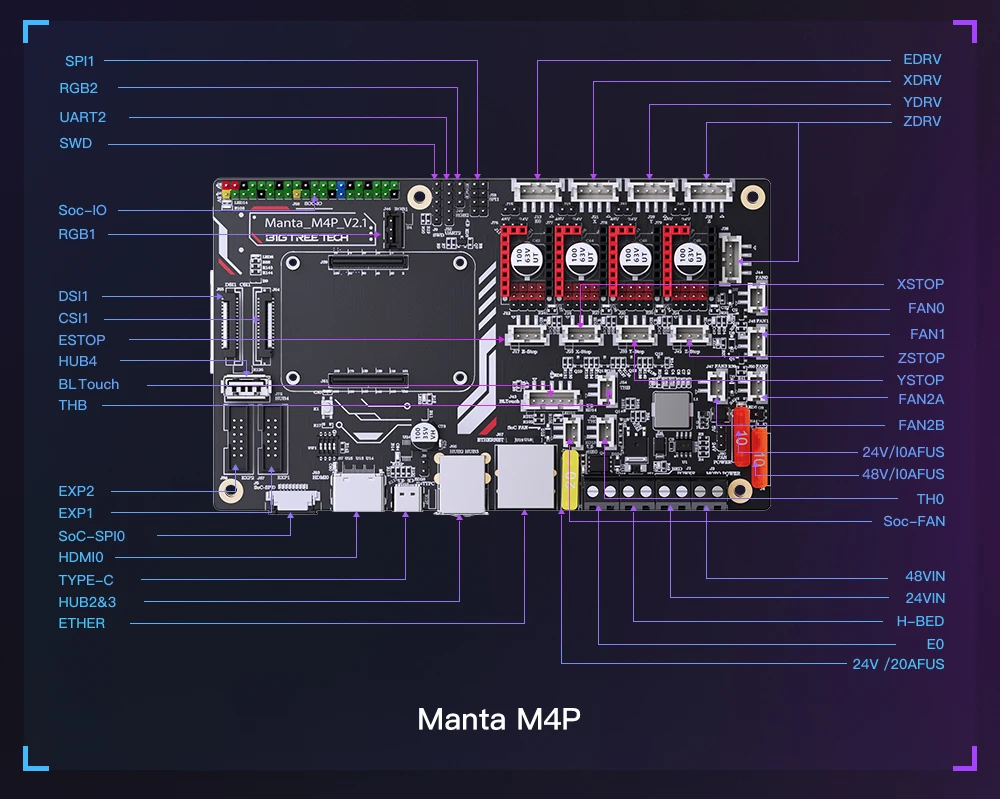

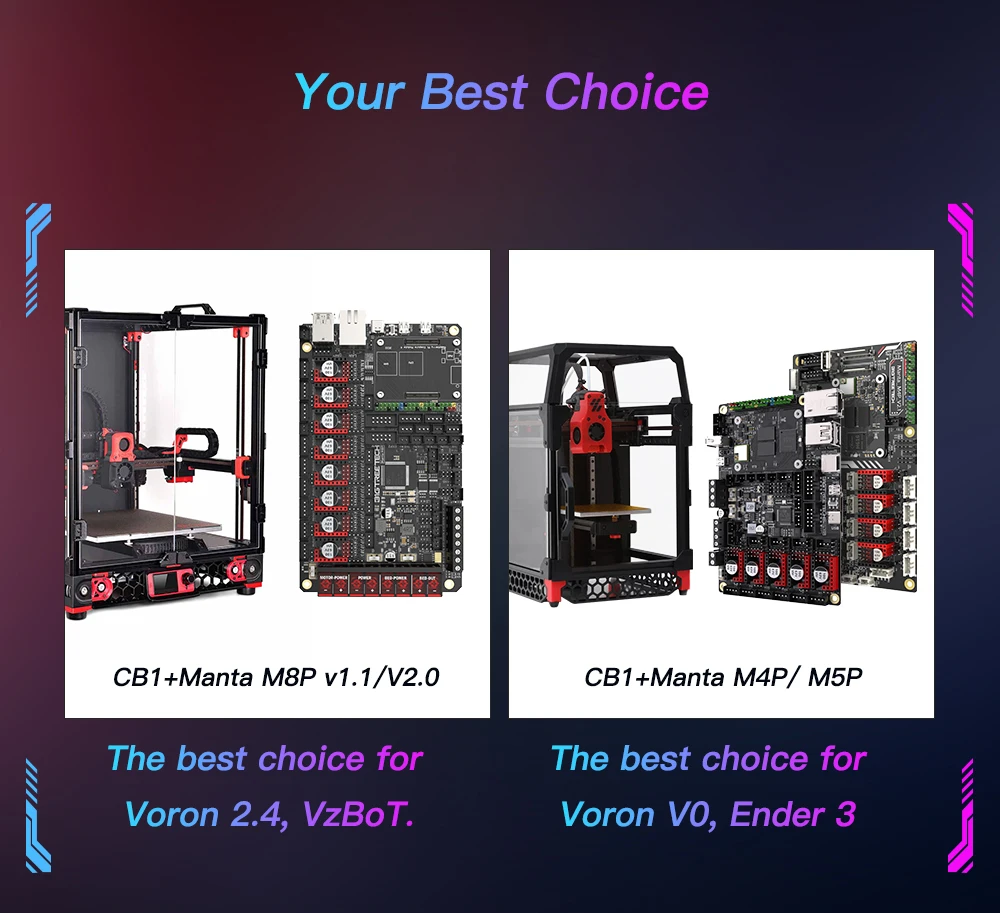

M4P:BIGTREETECH M4P es una placa base de 4 ejes que utiliza un conector CM4 BTB, que puede funcionar perfectamente con CB1 o CM4.

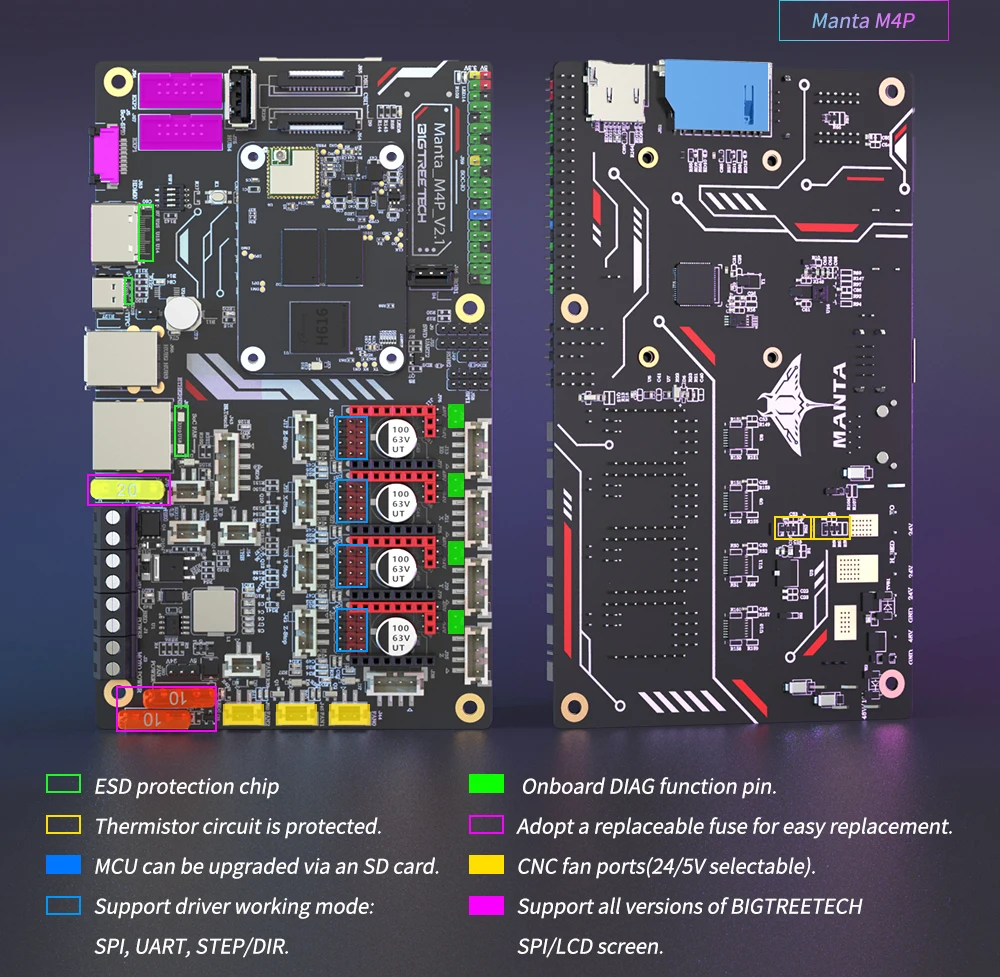

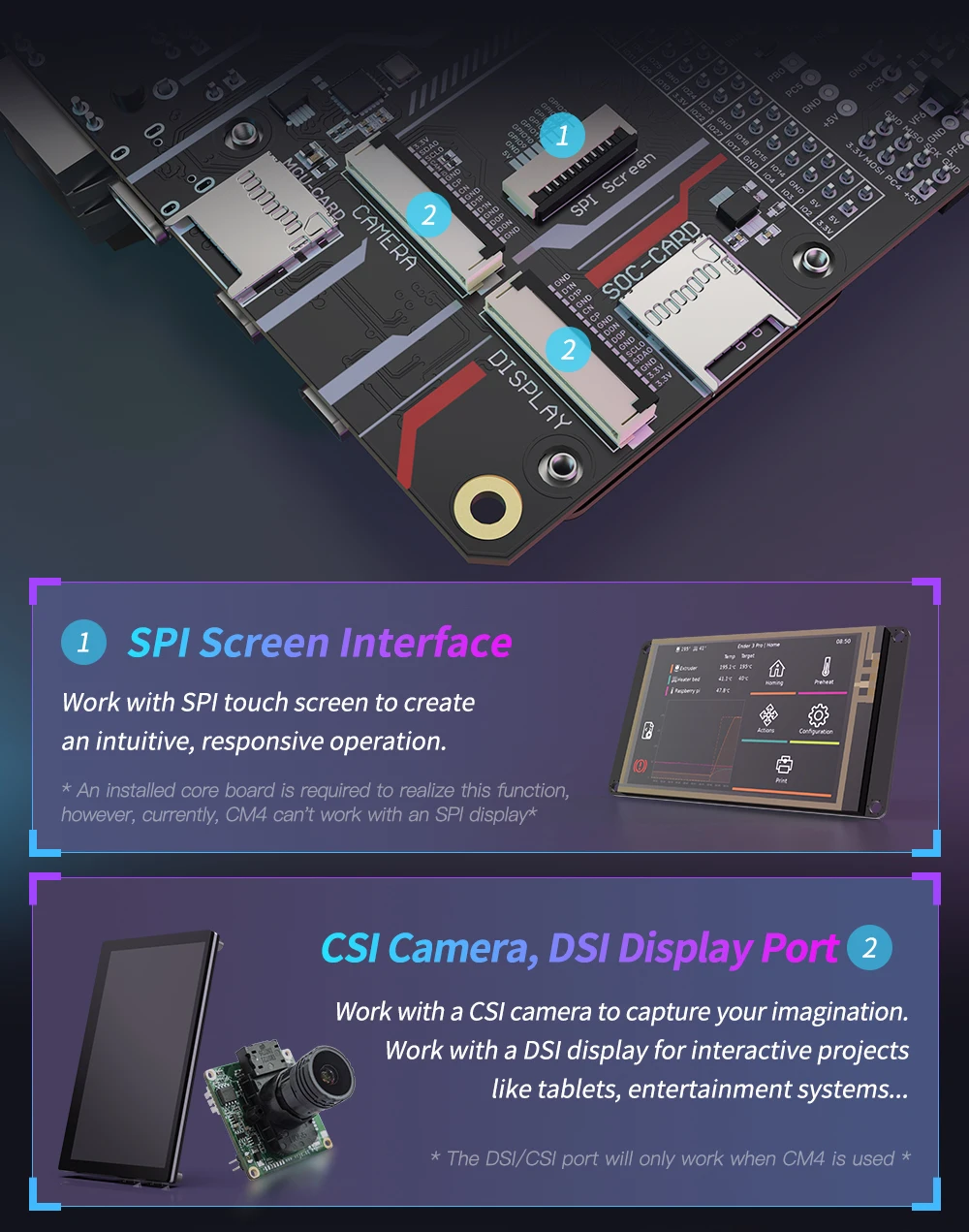

1.Interfaz DSI1, CSI1 (para CM4)
2.Interfaz Gigabit Ethernet (1000M para CM4, 100M para CB1)
3.3 puertos USB 2.0
4.Equipar el chip de protección ESD en los puertos USB y Ethernet para evitar que se
descomponido por la electricidad estática
5.Cuando se trabaja con Raspberry Pi CM4, su conector de clavija de 40 pines tiene la misma función
como el de Raspberry Pi (IO personalizado para CB1)
6.Utilizando una conexión placa a placa BTB, que se puede reforzar aún más con
tornillos, perfectamente compatibles con CB1 o Raspberry Pi CM4
7.La MCU adopta el chip STM32G0B0RE/STM32G0B1RE ARM Cortex-M0+ de 32 bits @64MHz
8.El chip de alimentación adopta TPS5450-5A, que admite entrada de alimentación DC12/24V, el
La corriente de salida del chip es de hasta 5 A y el valor máximo puede alcanzar 6 A, lo que
Soporta perfectamente la fuente de alimentación de la placa central.
9.El circuito de protección de la parte termistor evita que el chip de control principal
combustión por fuga de la cama calentada o del cartucho calefactor
10.En puertos de ventilador CNC: FAN0, FAN1 y FAN2, una fuente de alimentación de 24 V (DCIN) o 5 V
se selecciona con una tapa de puente (Nota: el voltaje de los tres ventiladores CNC debe ser
Lo mismo y no se puede configurar en diferentes voltajes individualmente)
11.El firmware MCU se puede actualizar a través de una tarjeta SD o a través de DFU con Klipper's
hacer comando flash
12.Modos de trabajo SPI y UART integrados basados en TMC, función de DIAG integrada
pines, se pueden utilizar simplemente conectando y desconectando la tapa del puente

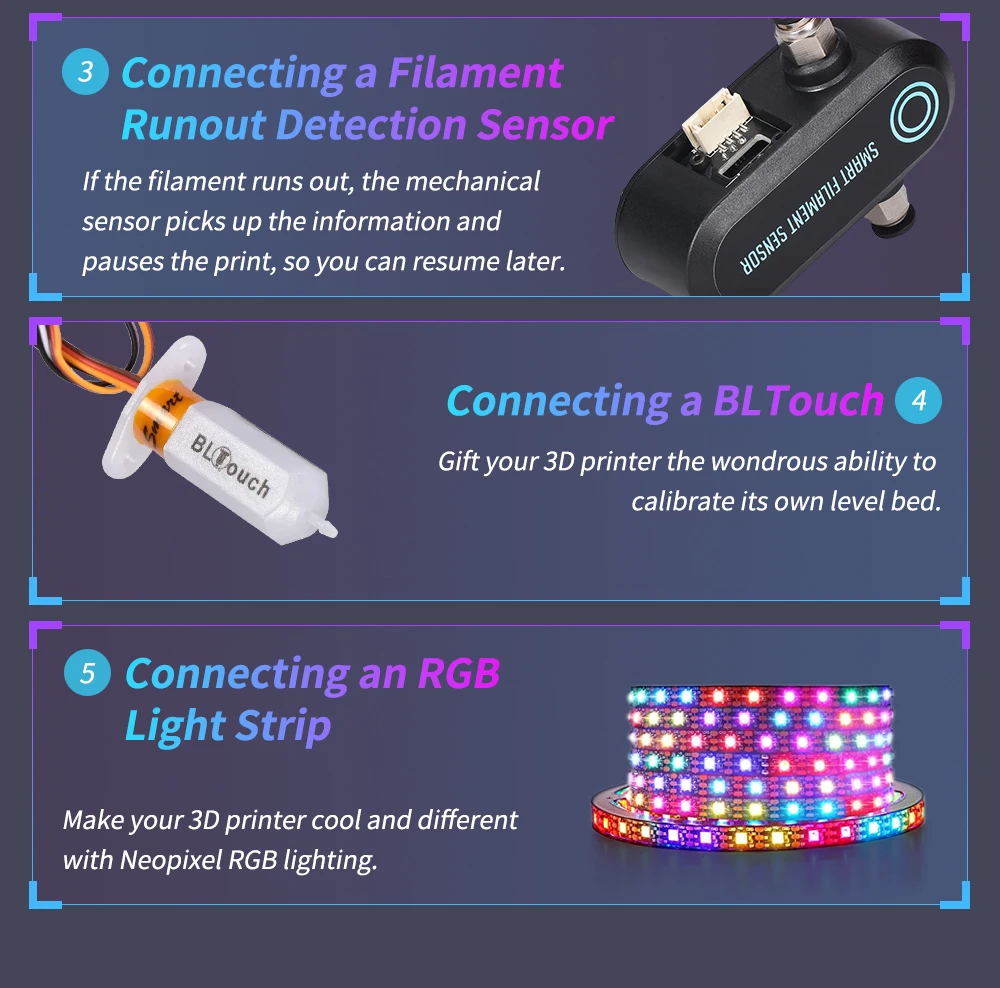

13.Admite detección de agotamiento de filamentos, BLTouch, luces RGB...
14.Adopte un fusible reemplazable para un fácil reemplazo

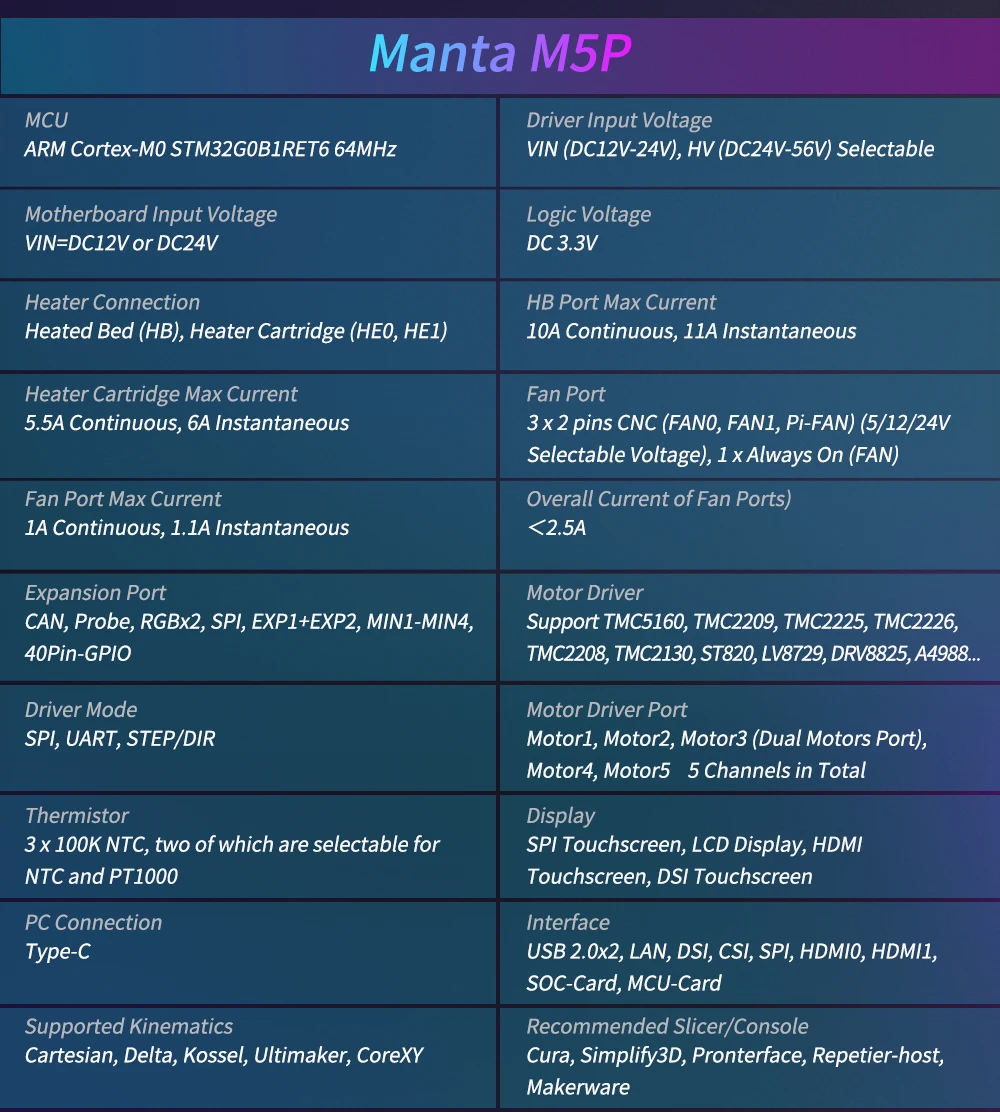

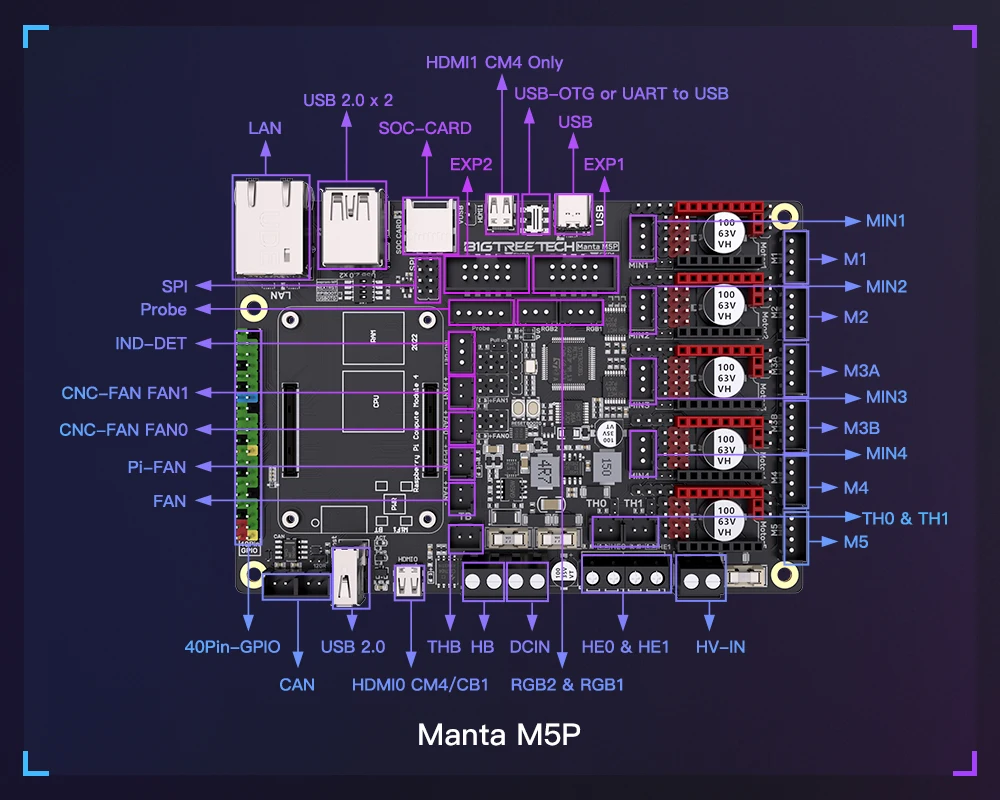

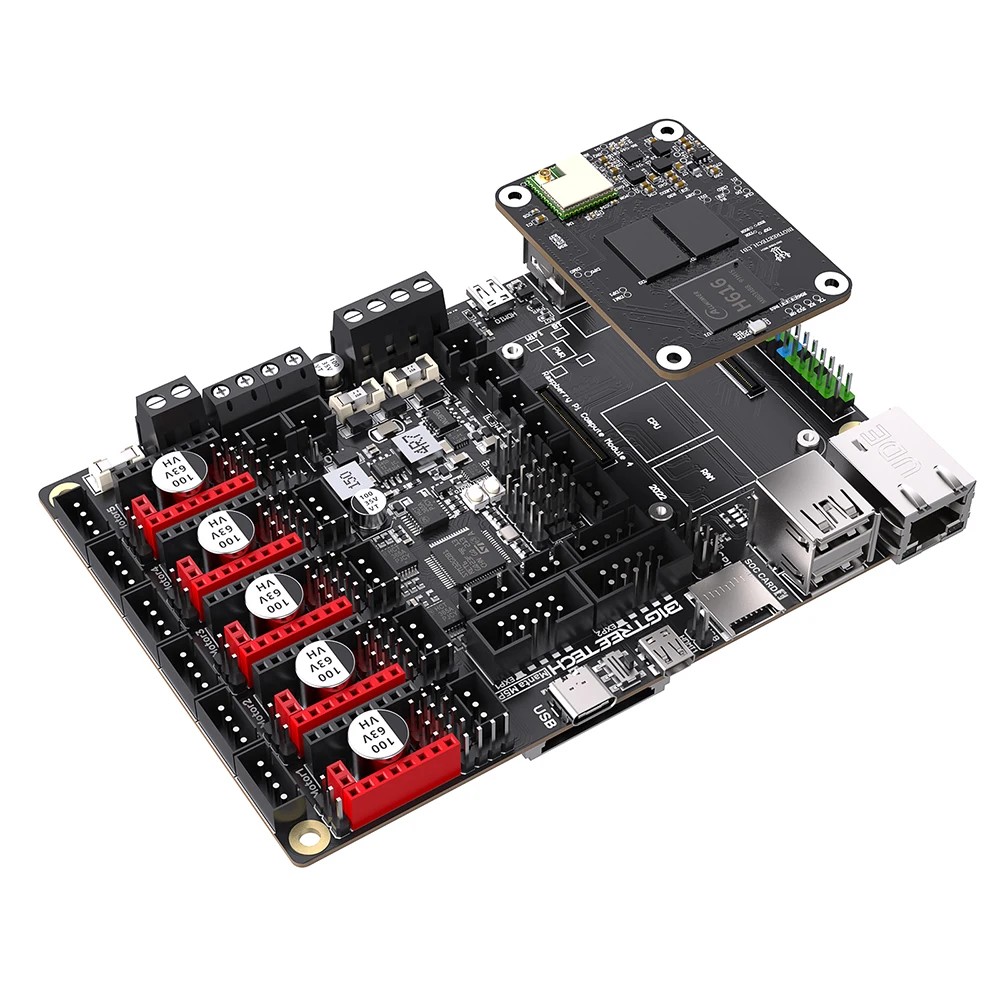

M5P:BIGTREETECH MANTA M5P es una placa base de 32 bits desarrollada por el equipo de impresión 3D de Shenzhen Big Tree Technology Co., Ltd. para Klipper running.Puede ejecutar Klipper con una placa central, lo que elimina en gran medida el cableado masivo entre la placa base y Raspberry Pi, y también ahorra en gran medida espacio en el chasis.Los encabezados BTB están diseñados en MANTA M5P, para que los clientes puedan optar por utilizar CM4 u otras soluciones, resolviendo así la escasez loca de Raspberry Pi CM4.

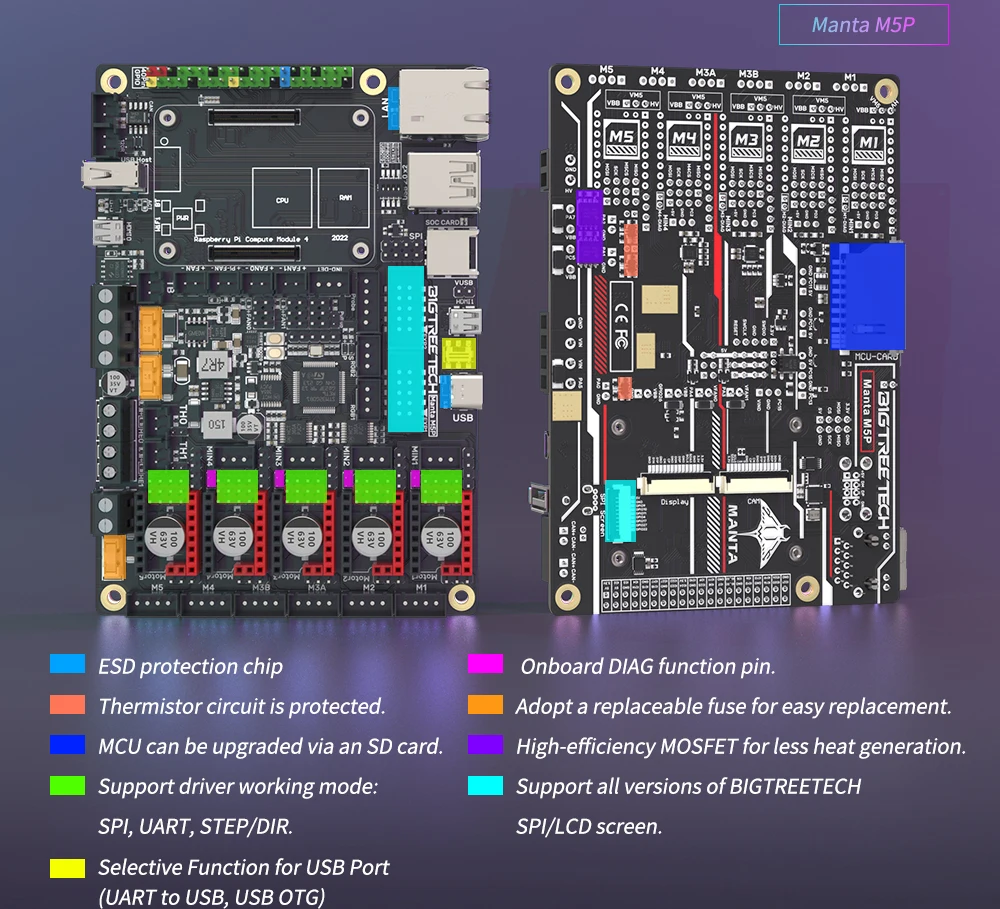

1.MCU STM32G0B1RET6 serie ARM Cortex-M0+ de 32 bits y 64 MHz.
2.El circuito del termistor está protegido para evitar daños a la MCU por cortocircuitos en las conexiones de la base calentada y del cartucho del calentador.
3.El voltaje del ventilador CNC se puede seleccionar en 24 V, 12 V y 5 V, no es más necesario para la reducción externa, lo que evita daños a la placa por error del usuario.
4.La conexión del termistor admite la configuración del valor de resistencia pull-up mediante puentes, ya no se necesita ningún módulo adicional para PT1000.
5.El firmware de la MCU se puede actualizar a través de una tarjeta SD o utilizar DFU a través del comando flash de creación de Klipper.
6.Se adoptan conectores BTB entre la placa base y la placa central, lo que permite elegir otras soluciones de placa central además de CM4.
7.Modo SPI y UART integrado del controlador TMC y el pin DIAG, fácilmente configurable con puentes.
8.Admite sensor de agotamiento de filamento, BLTouch, RGB, etc.
9.Fusible reemplazable para un fácil mantenimiento.
10.Puerto de interruptor de proximidad integrado, admite selección de tipo NPN y PNP, selección de voltaje (24V, 12V, 5V).
11.Interfaz SPI integrada para conectar el sensor de aceleración para permitir la configuración de entrada de Klipper.

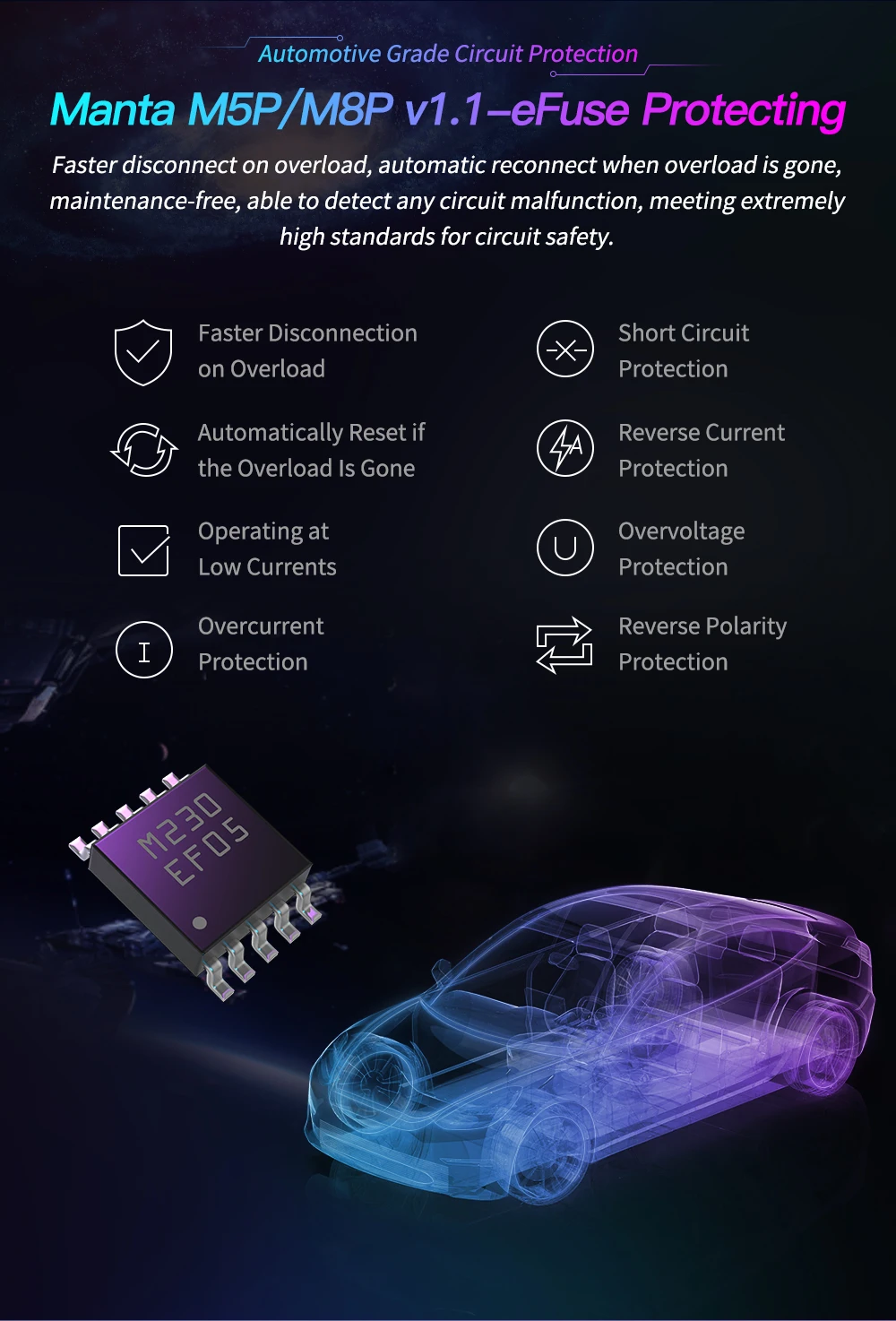

12.Está equipado con el nuevo fusible E-FUSE que puede responder rápidamente, mejorar la capacidad de autoprotección y reducir en gran medida el desgaste de la placa base causado por cortocircuitos o encendido.

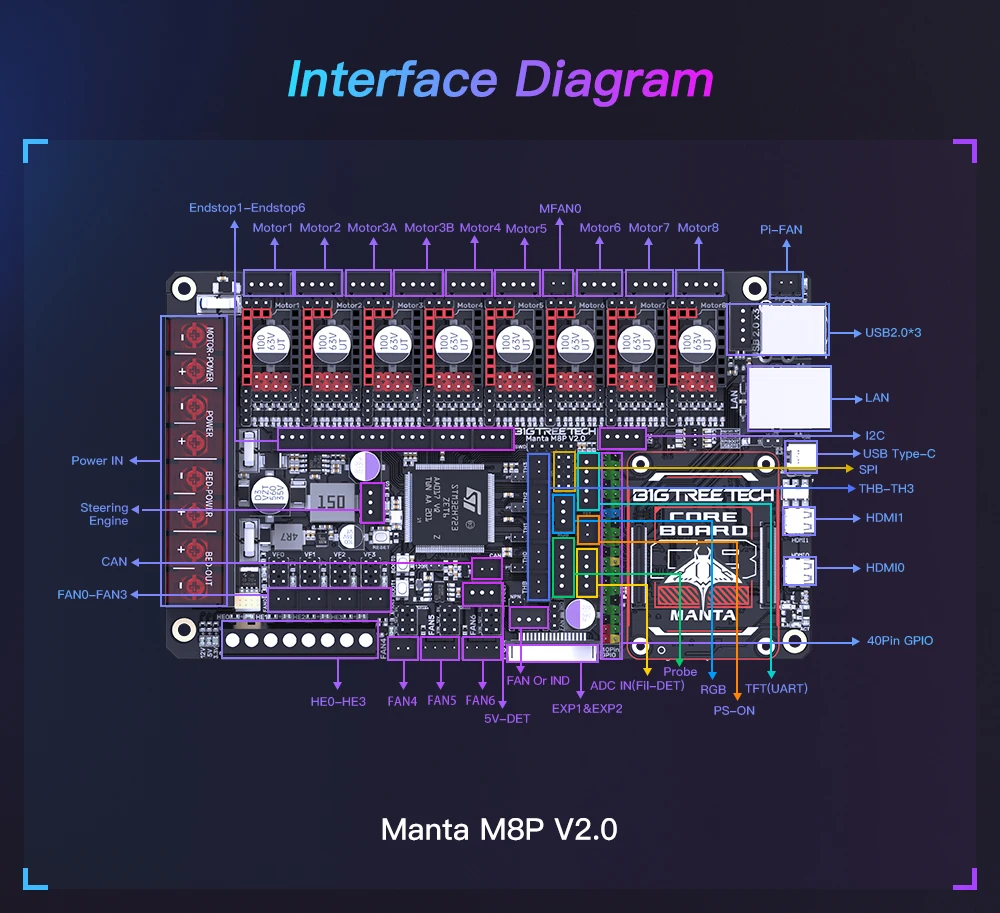

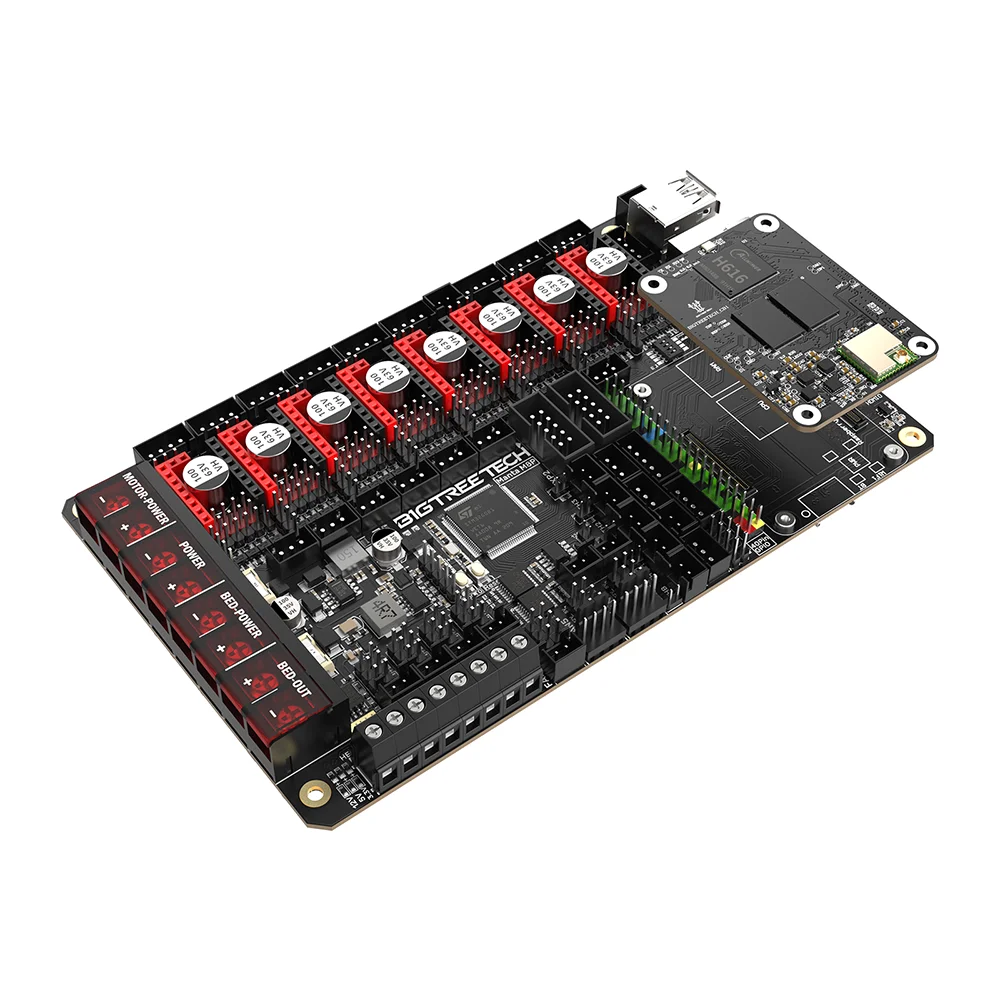

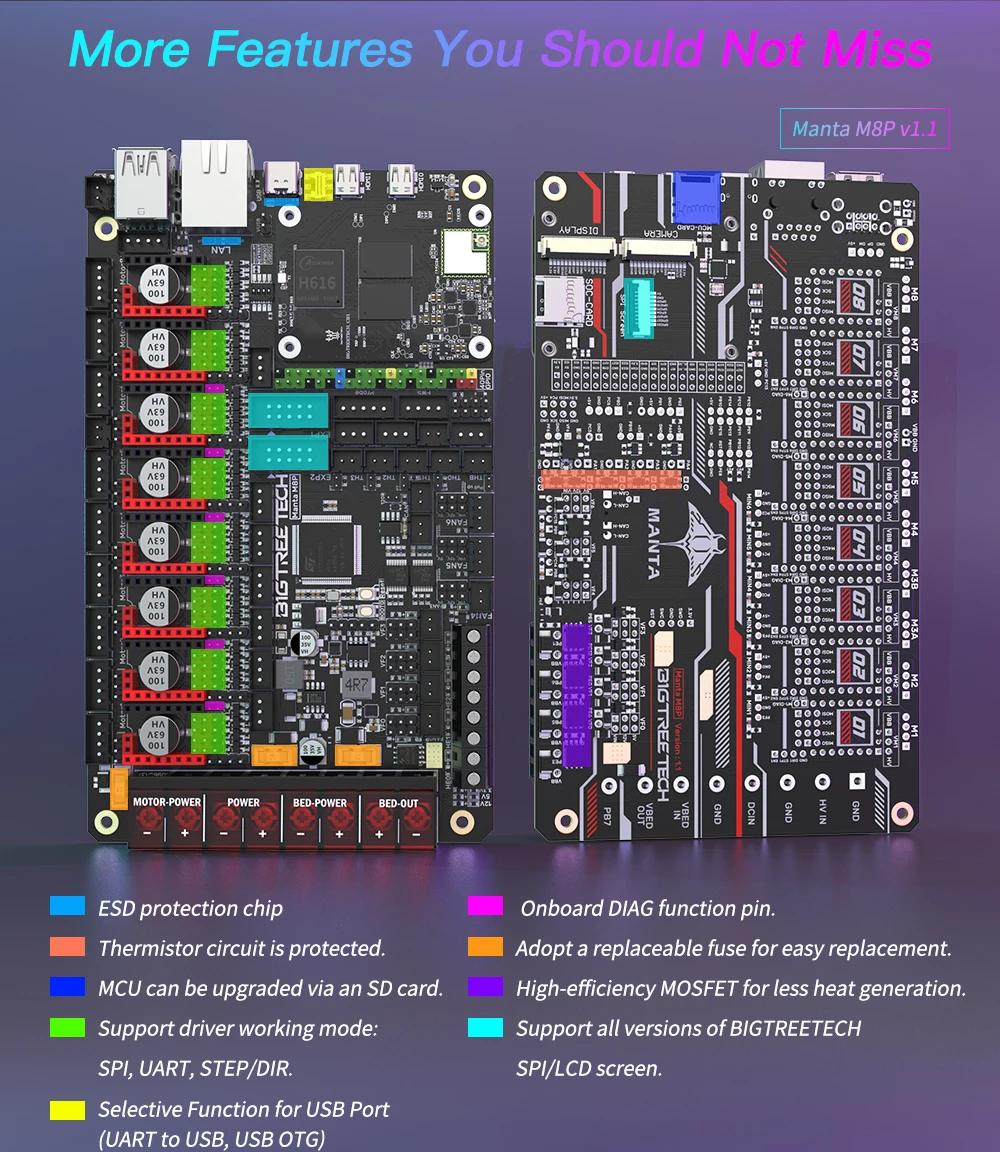

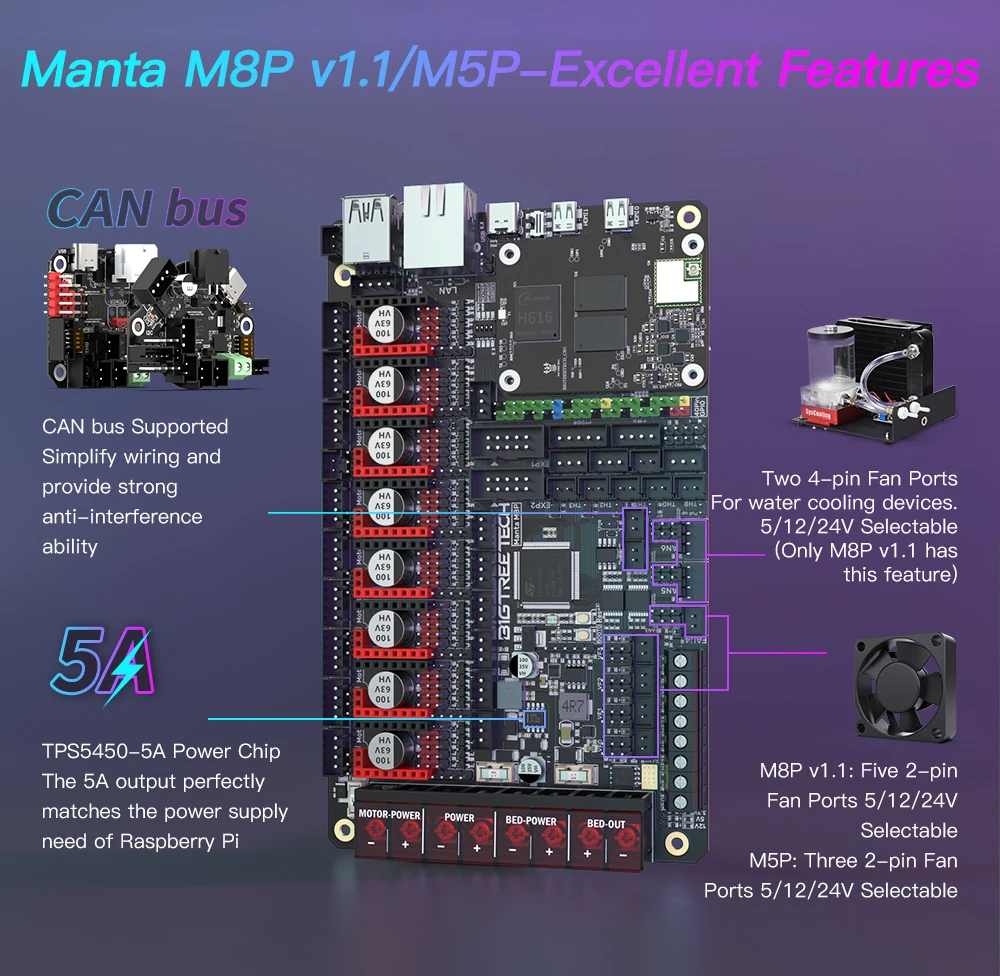

M8P:BIGTREETECH MANTA M8P es una placa base de impresora de 32 bits desarrollada por el equipo de impresión 3D de Shenzhen Big Tree Technology Co., Ltd. para el firmware Klipper.Simplemente puede conectar la placa central para ejecutar el firmware Klipper, lo que simplifica enormemente la conexión entre la placa base y el Raspberry Pi y ahorra mucho espacio.Además, el conector BTB está diseñado para instalar CM4 o
otras soluciones para resolver el costoso problema actual de CM4.

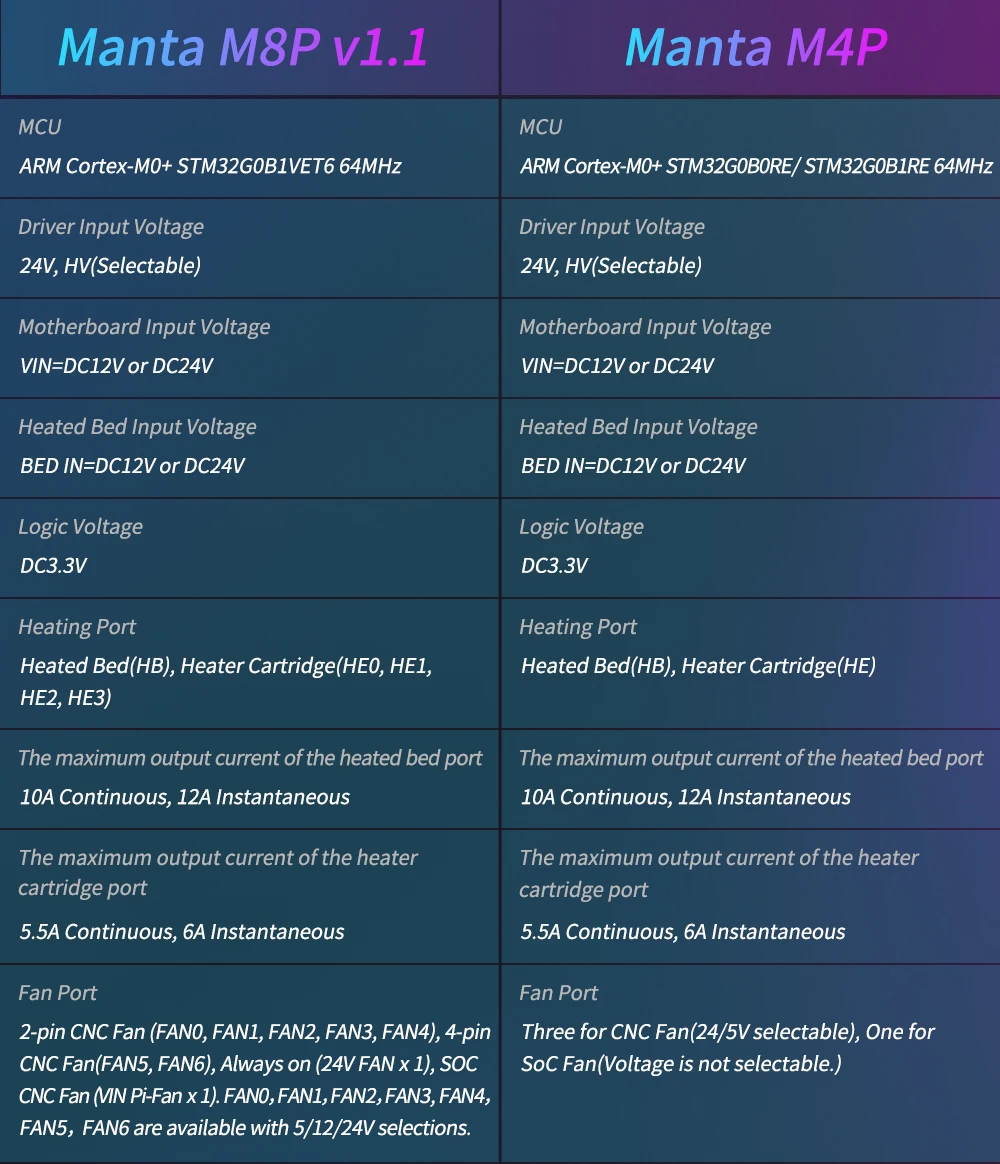

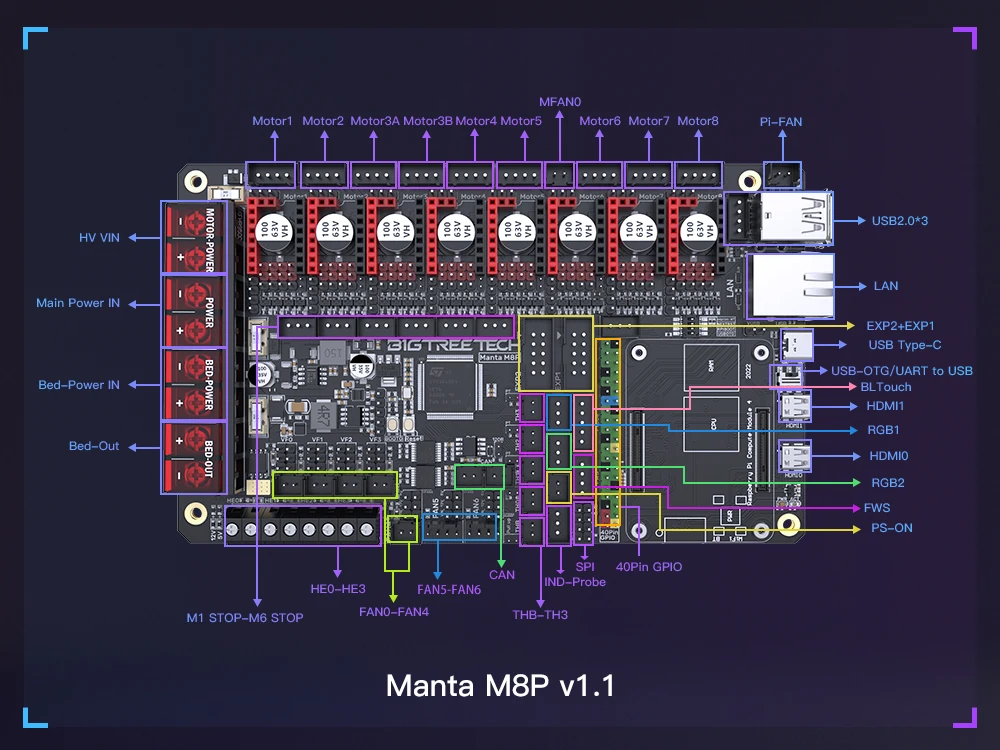

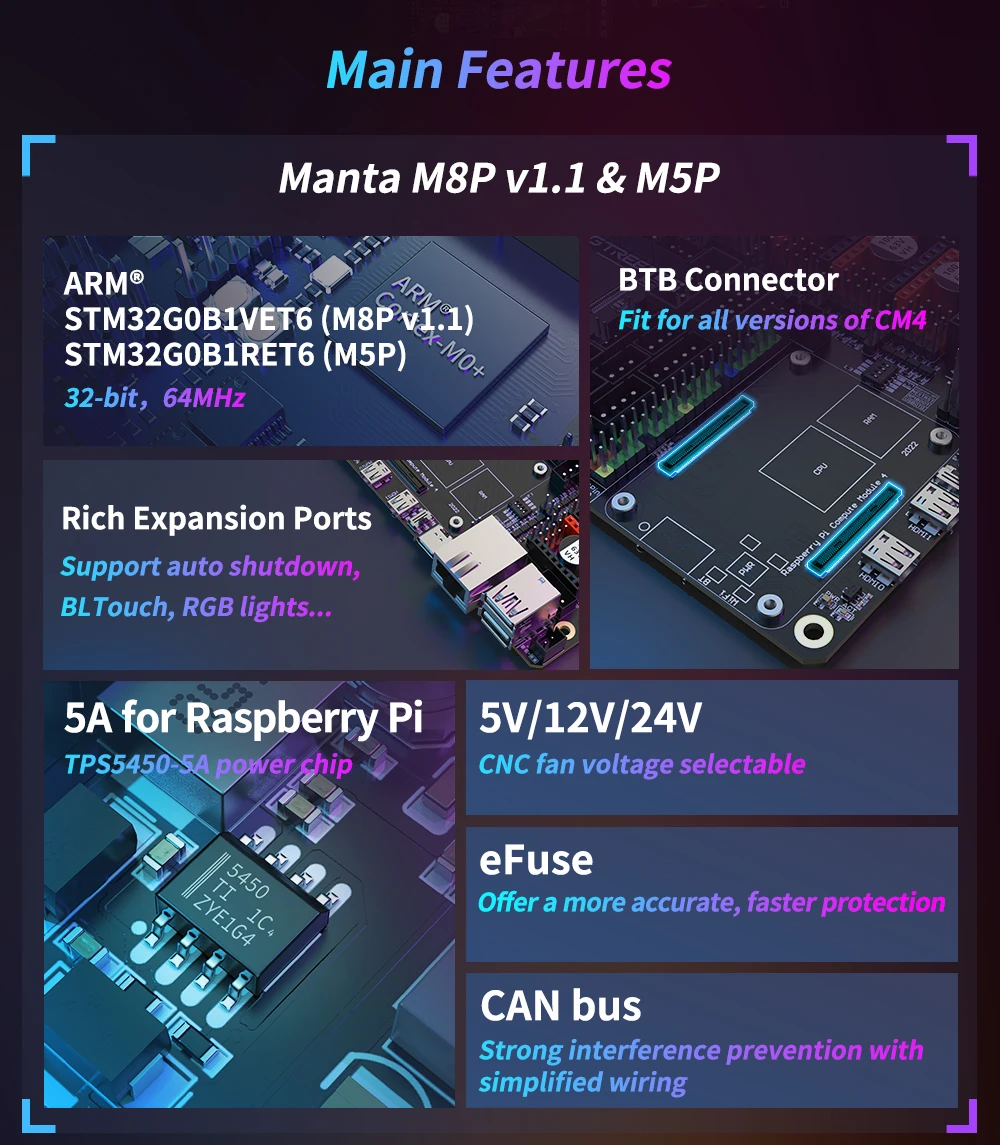

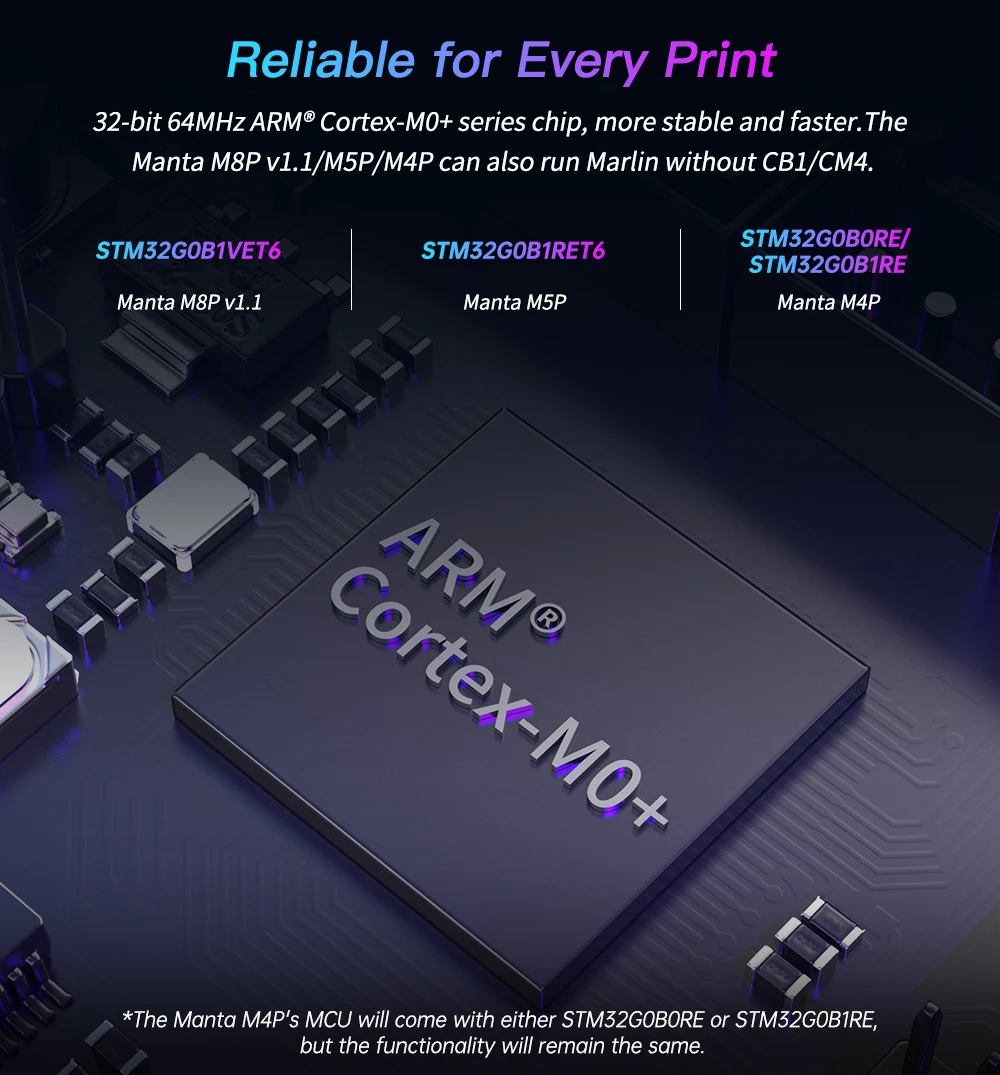

1.M8P V1.1: Adopte la serie STM32G0B1VET6 ARM Cortex-M0+ de 32 bits y 64 MHz como principal
chip de control;
M8P V2.0: adopte la serie STM32H723ZET6 ARM Cortex-M7 de 32 bits y 550 MHz como principal
chip de control;
2.M8P V1.1/M8P V2.0: El chip de alimentación, TPS5450-5A, admite entrada de alimentación DC12/24V.La corriente de salida del chip es de hasta 5 A y el valor máximo puede alcanzar 6 A, lo que
Soporta perfectamente la fuente de alimentación de Raspberry Pi;
3.M8P V1.1/M8P V2.0: Hay un botón BOOT reservado en la placa base, los usuarios pueden actualizar el gestor de arranque a través de DFU;
4.M8P V1.1/M8P V2.0: La parte termistor incluye un circuito de protección que protege el chip de control principal de la posibilidad de quemaduras causadas por fugas de la cama calentada o del cartucho calefactor;
5.M8P V1.1/M8P V2.0: hay voltajes de 24 V, 12 V y 5 V disponibles para ventiladores CNC, lo que elimina la necesidad de un módulo transformador externo, reduciendo así la posibilidad de daños.
a la placa base debido a un funcionamiento inadecuado;
6.M8P V1.1/M8P V2.0: el termistor puede seleccionar el valor de la resistencia pull-up a través del puente; de esta manera, admite PT1000 sin un módulo externo, lo cual es conveniente para que los clientes hagan bricolaje;
7.M8P V1.1/M8P V2.0: El firmware de la MCU se puede actualizar a través de una tarjeta SD o mediante el comando flash de Klipper usando DFU;
8.M8P V1.1: La placa base y la placa central utilizan la conexión BTB para permitir el uso de otras soluciones que no sean CM4;
M8P V2.0: La placa base y la placa central utilizan el método de conexión BTB, y se pueden utilizar soluciones de placa central como CM4 y CB1;
9.M8P V1.1/M8P V2.0: Los modos de trabajo SPI y UART del controlador TMC integrados, los pines de función DIAG integrados, se pueden usar simplemente conectando y desconectando la tapa del puente;
10.M8P V1.1: Admite detección de agotamiento de filamento, apagado automático, BLTouch, luces RGB...
M8P V2.0: Interfaz reservada: detección de agotamiento de filamento, apagado automático, BLTouch, RGB, I2C, interfaz servo, detección de fallas de energía de 5 V, etc.
11.M8P V1.1/M8P V2.0: MOSFET de alta eficiencia para una menor generación de calor;
12.M8P V1.1/M8P V2.0: adopte un fusible reemplazable para un fácil reemplazo;
13.M8P V1.1/M8P V2.0: la interfaz de ventilador de cuatro cables de tres vías está reservada y se puede utilizar para conectar el dispositivo de refrigeración por agua;
14.M8P V1.1: la interfaz del interruptor de proximidad está reservada, admite tipos NPN y PNP,
(La selección de voltaje de (24 V, 12 V, 5 V) está disponible, selección de voltaje común con VFAN6;
M8P V2.0: La interfaz del interruptor de proximidad está reservada, admite tipos NPN y PNP (24 V, 12 V, 5 V) que está disponible la selección de voltaje;

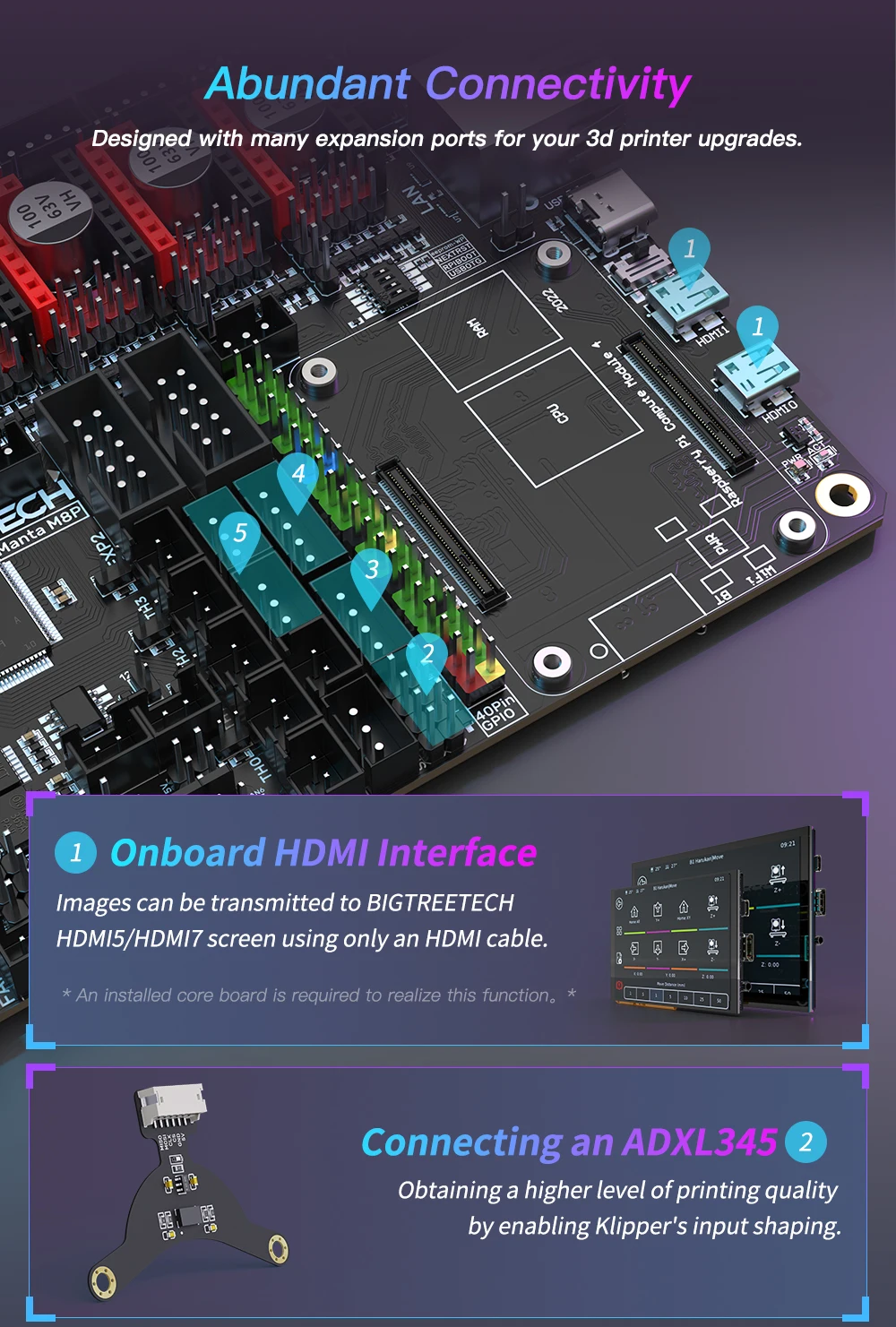

15.M8P V1.1/M8P V2.0: proporciona la interfaz de expansión SPI para permitir a los usuarios del firmware Klipper conectar un sensor de aceleración externo para compensación de aceleración.


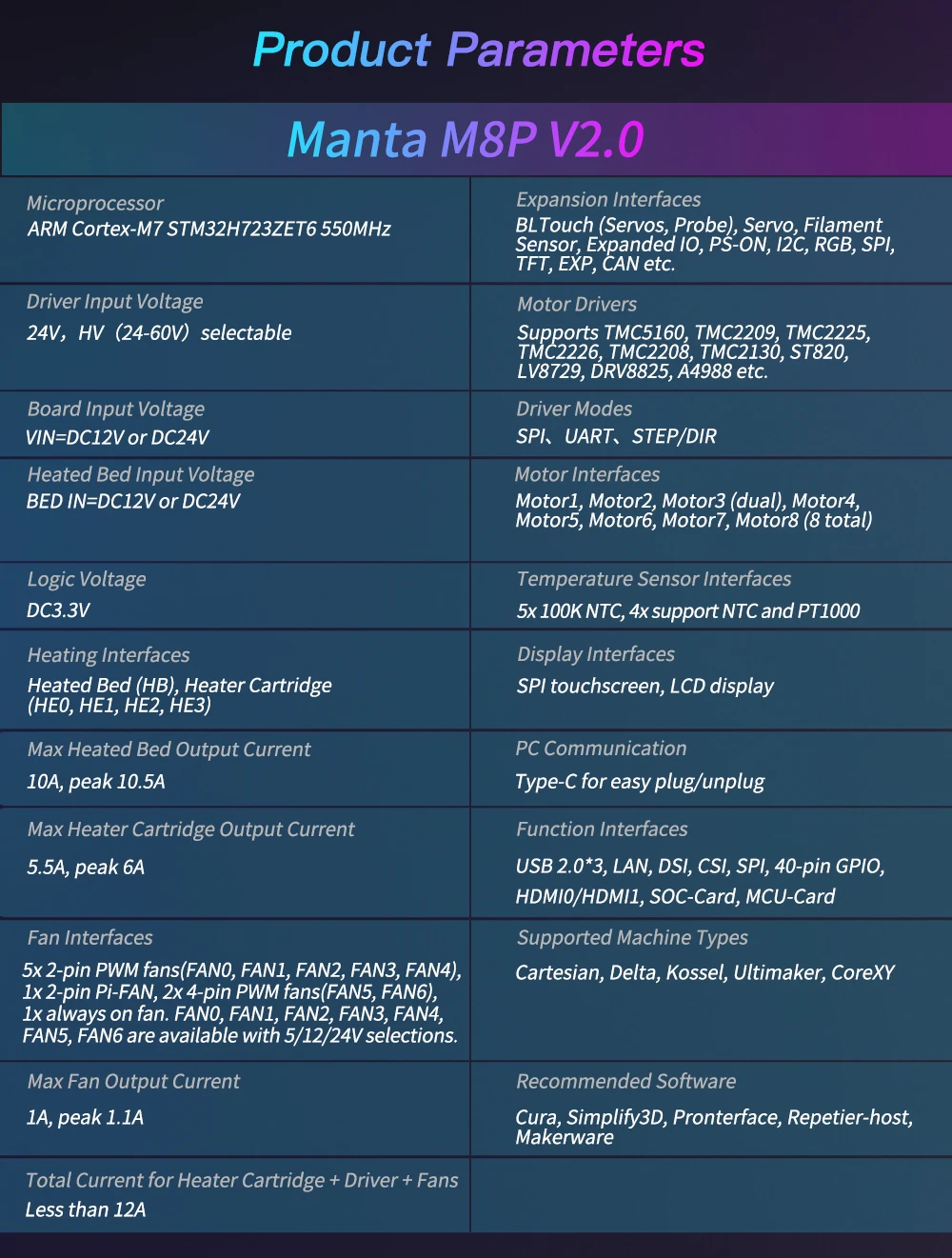

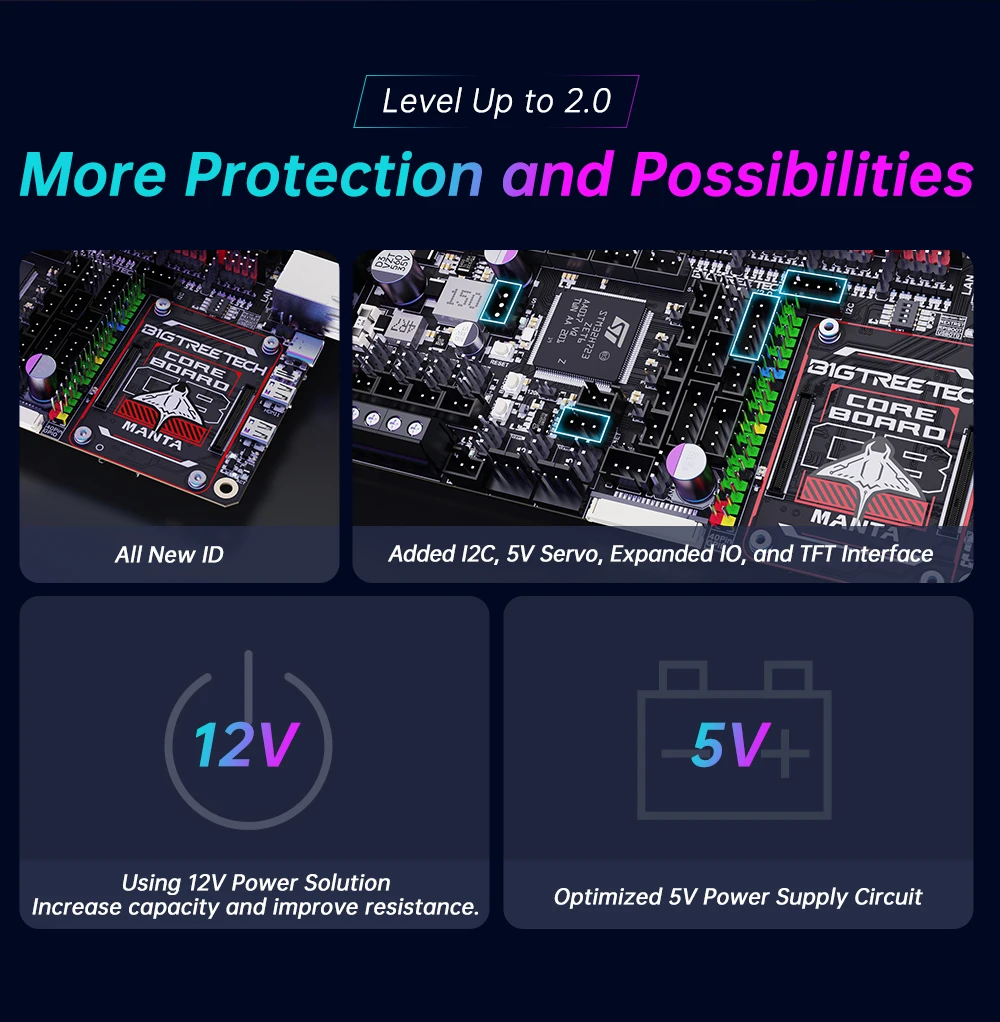

Nivel hasta M8P V2.0: más protección y posibilidades

  • Toda la nueva identificación

  • Se agregó I2C, servo de 5 V, IO expandido e interfaz TFT

  • Usando una solución de alimentación de 12 V Aumente la capacidad y mejore la resistencia

  • Circuito de alimentación optimizado de 5 V

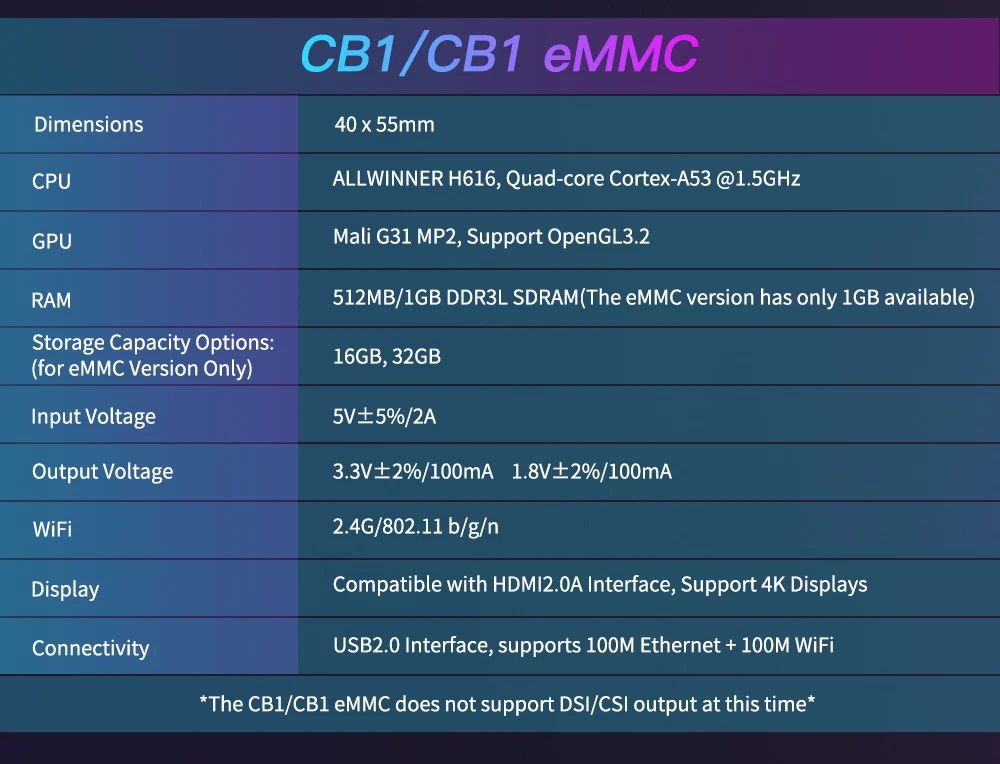

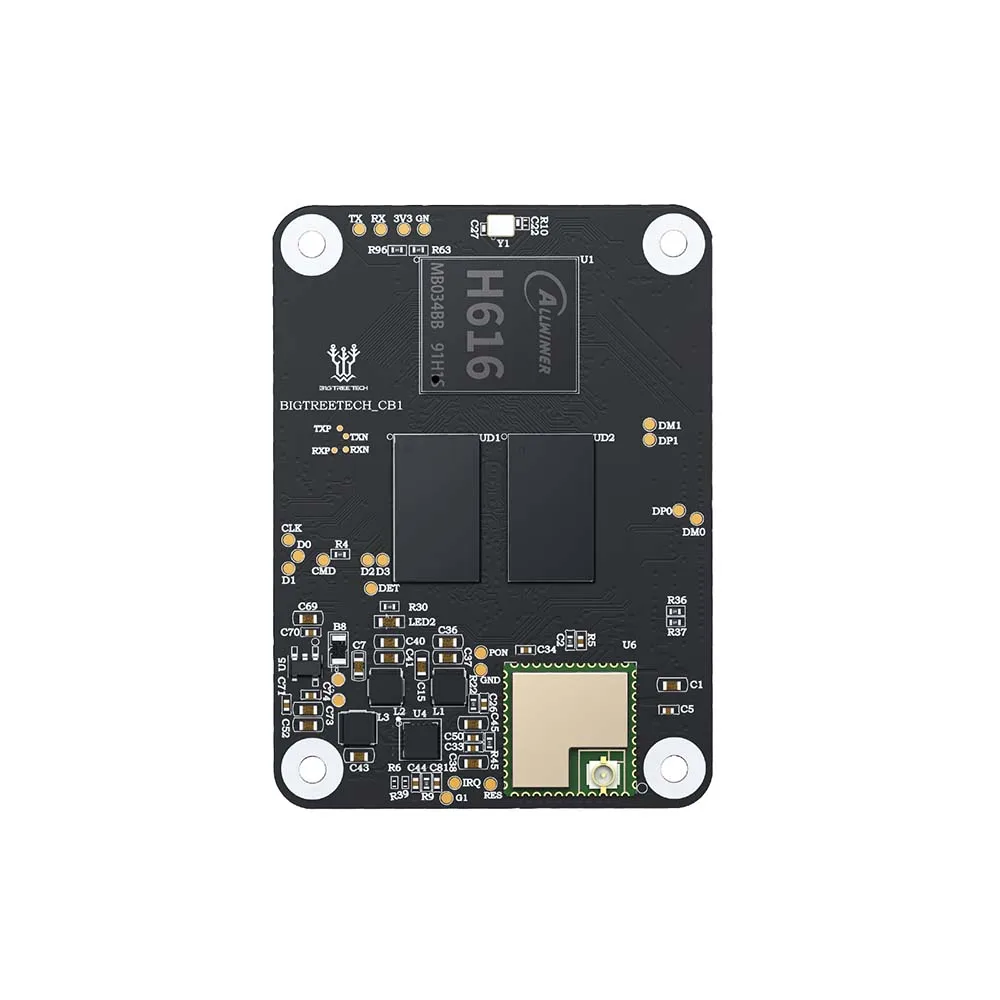

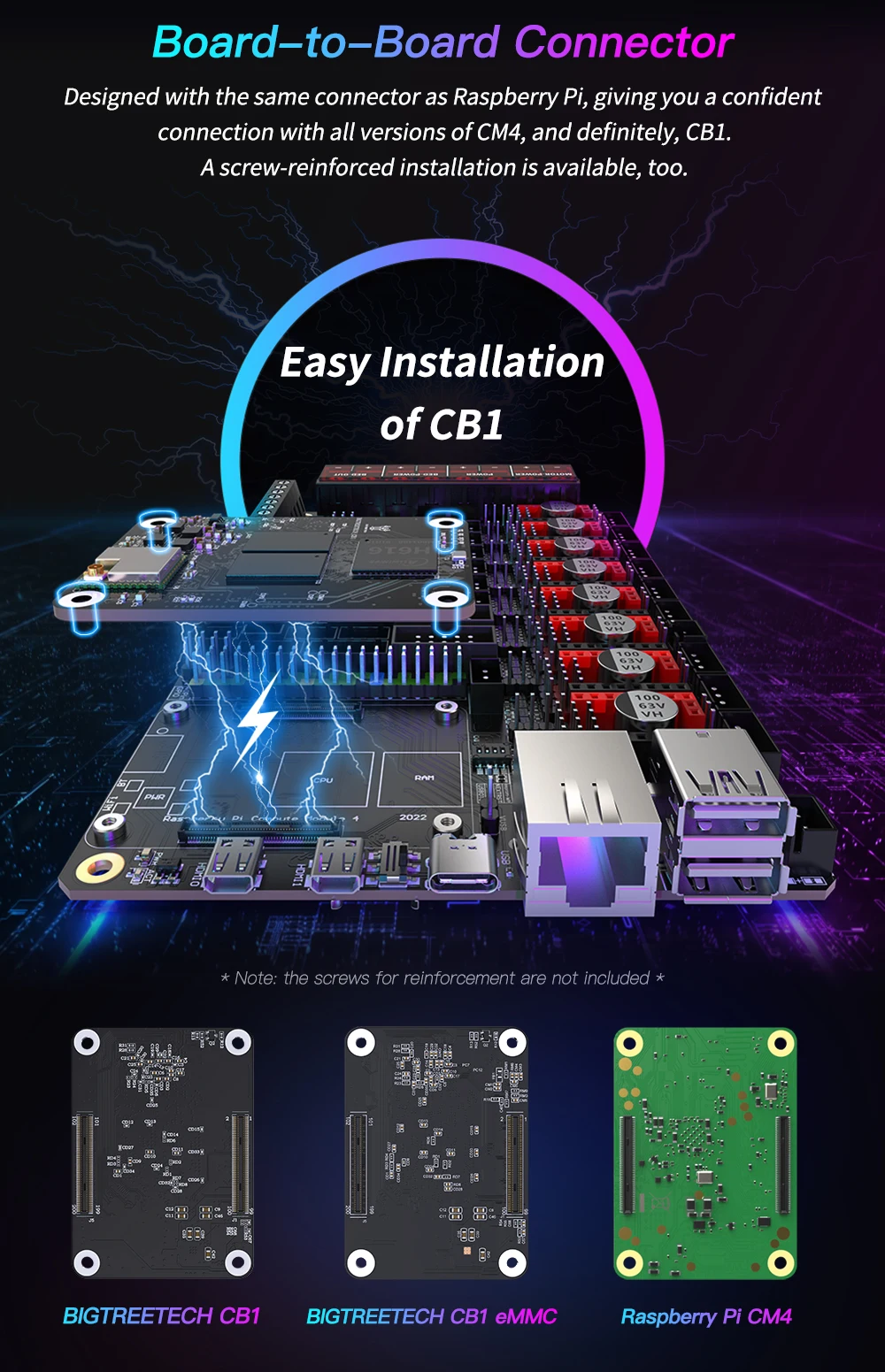

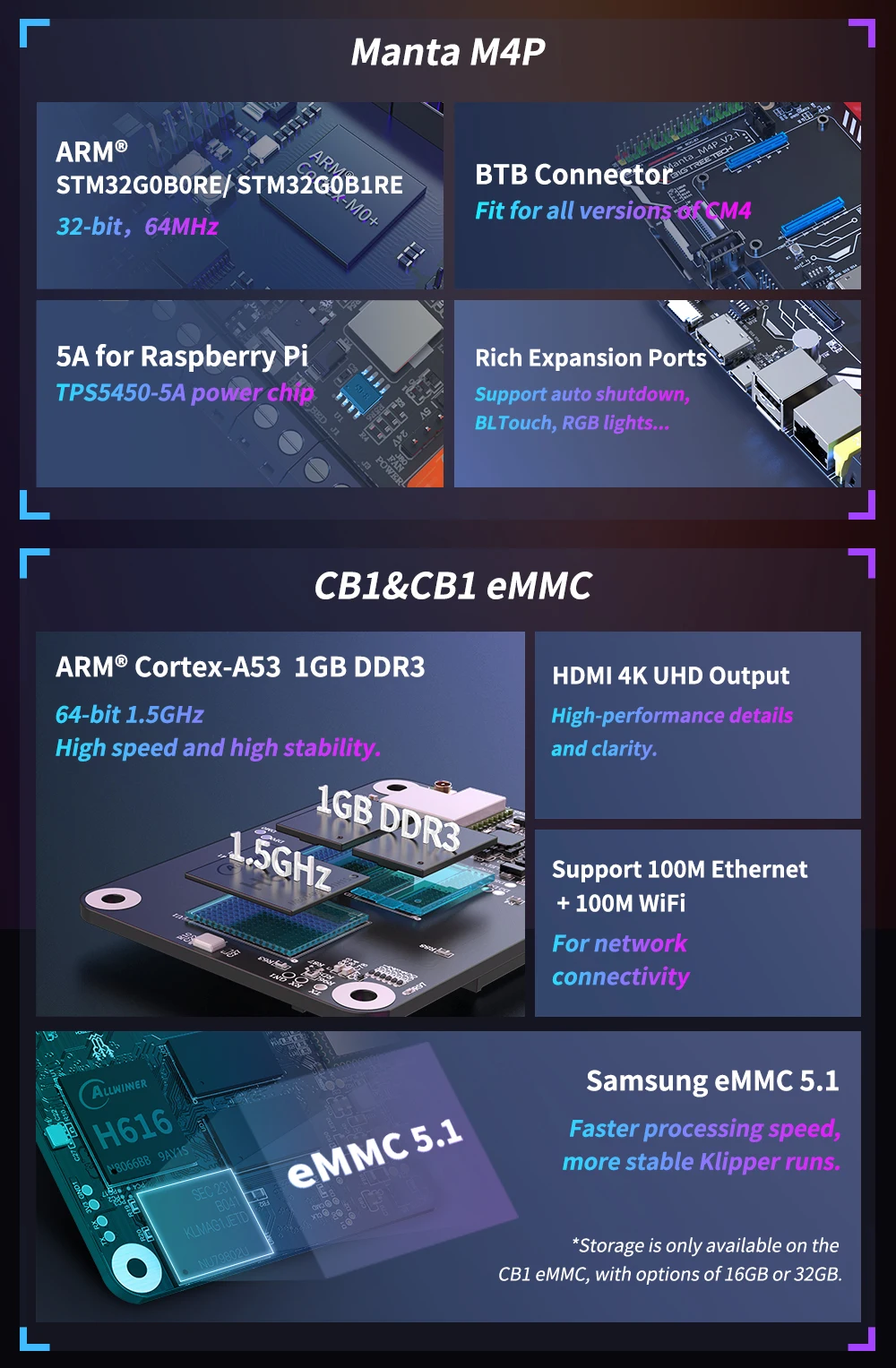

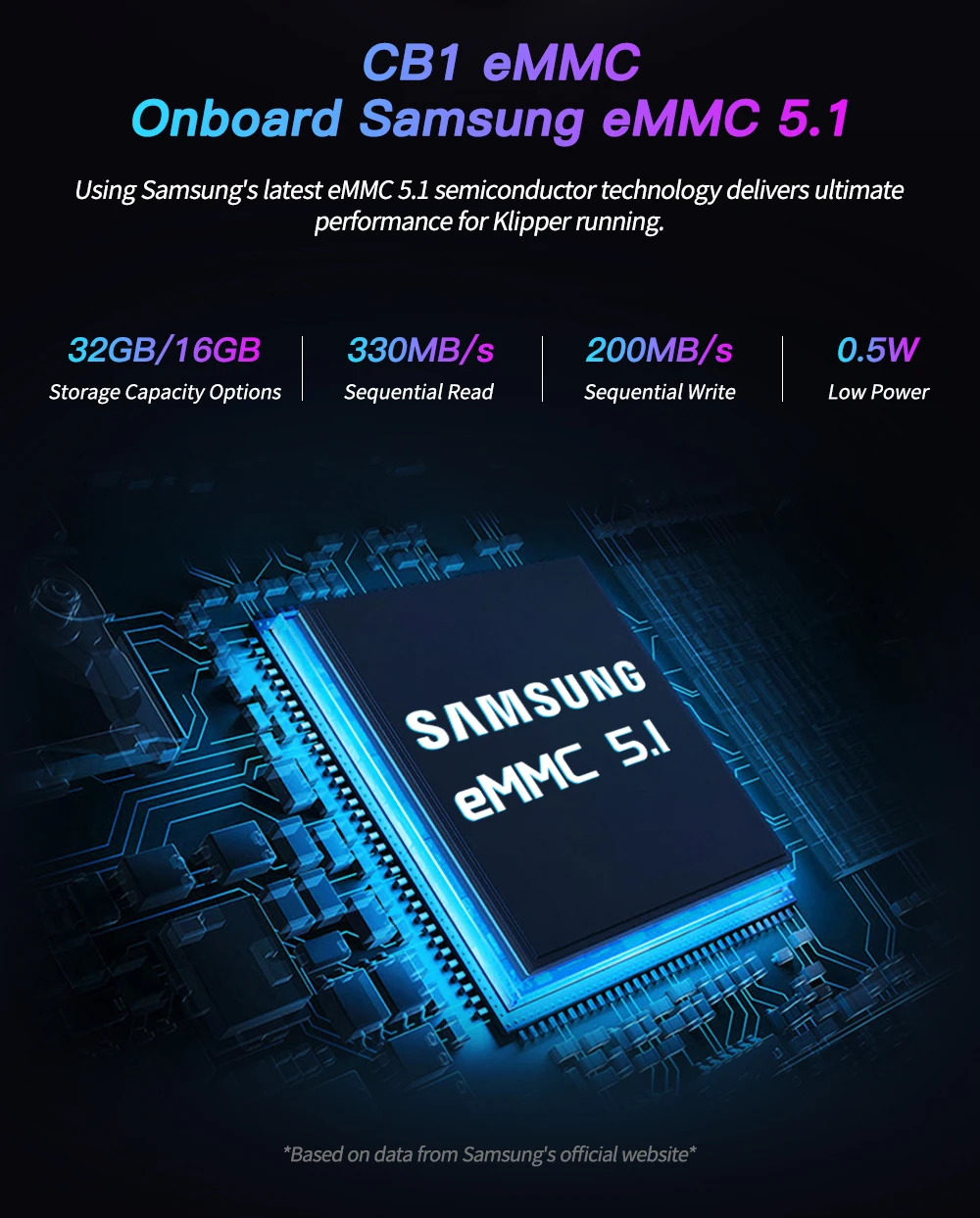

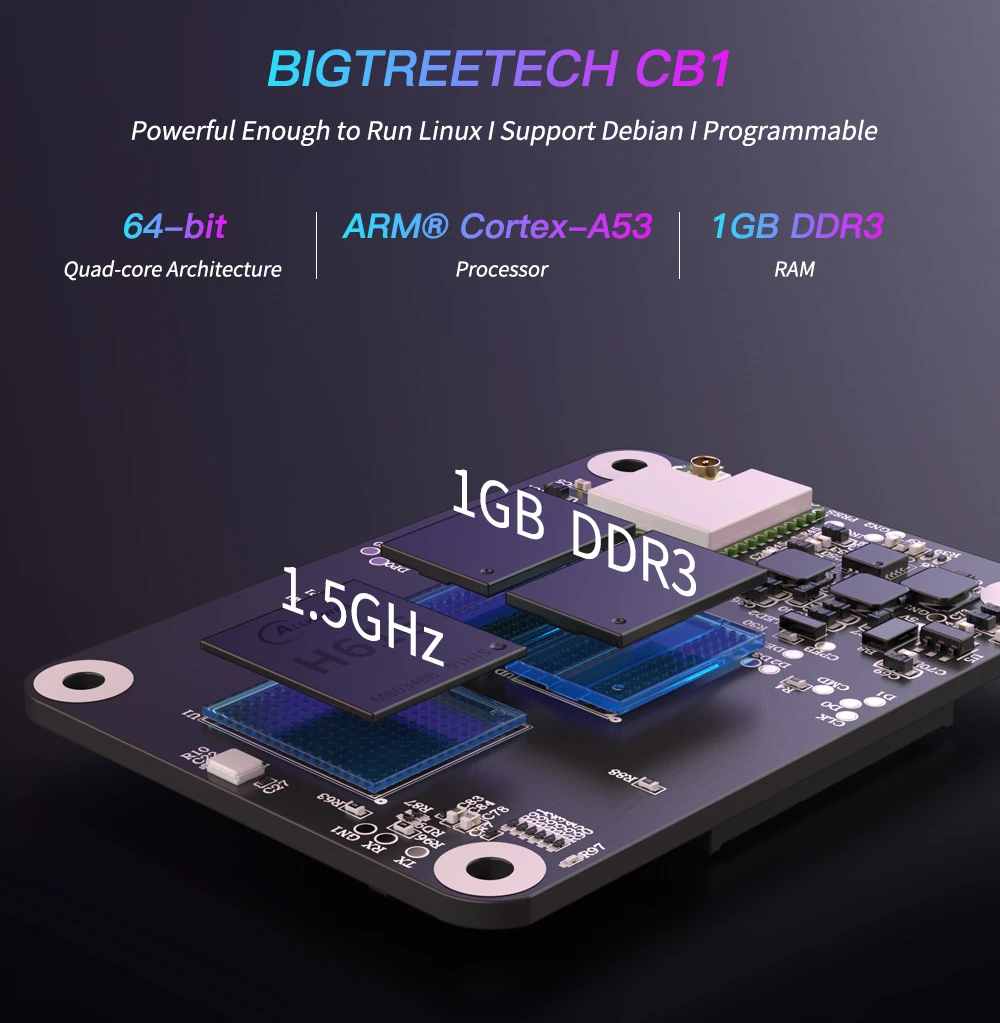

CB1: CB1 es una placa central informática similar a Raspberry Pi CM4.

1.CPU: Allwinner H616, Cortex-A53 de cuatro núcleos a 1,5 GHz
2.GPU: Mali G31 MP2, compatible con OpenGL3.2
3.RAM: DDR3L DDR3L de 512 MB/1 GB
4.Pantalla: interfaz HDMI2.0A, compatible con pantalla 4K
5.Puerto USB 2.0
6.100M Ethernet + 100M WiFi
7.El mismo encabezado BTB que Raspberry Pi CM4

  • El CB1 no pudo conectarse a la pantalla PI TFT.El puerto DSI/CSI solo funcionará mientras se utiliza CM4.

  • El PI4B debe usarse con la placa central CB1 o CM4 para ejecutar Klipper

  • La versión de MANTA M8P actualmente en oferta sin Max31865 no puede utilizar directamente la función PT100.Si los usuarios necesitan utilizar esta función, pueden crear stick Max31865.Nos reservamos la posición del parche.Al mismo tiempo, también puedes esperar con ansias el lanzamiento posterior de la versión con 31865.


M4P:
https://github.com/bigtreetech/Manta-M4P

M5P:

https://github.com/bigtreetech/Manta-M5P
M8P:
https://github.com/bigtreetech/Manta-M8P

CB1:
https://github.com/bigtreetech/CB1

TMC2209:

https://github.com/bigtreetech/BIGTREETECH-Stepper-Motor-Driver/tree/master/TMC2209


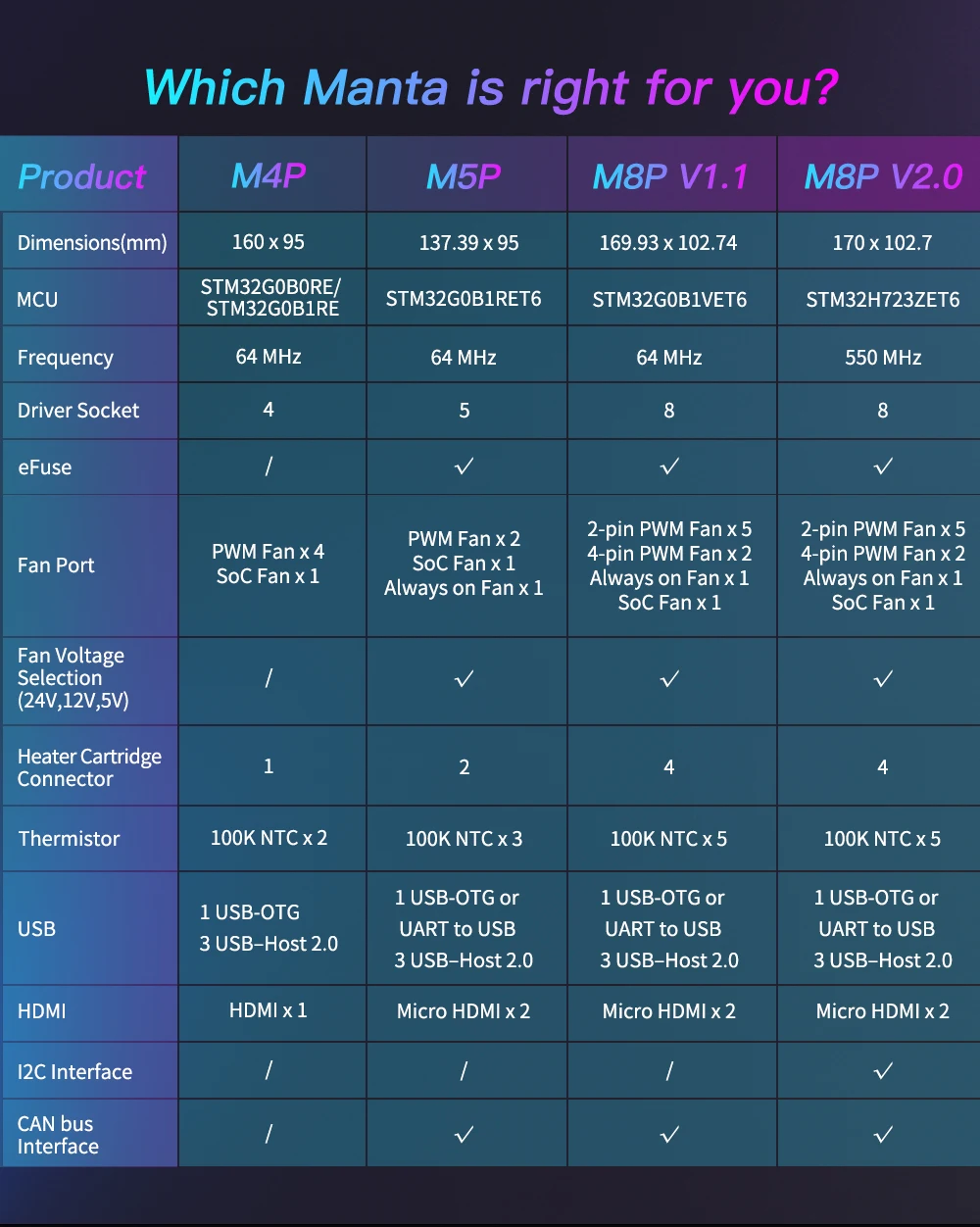

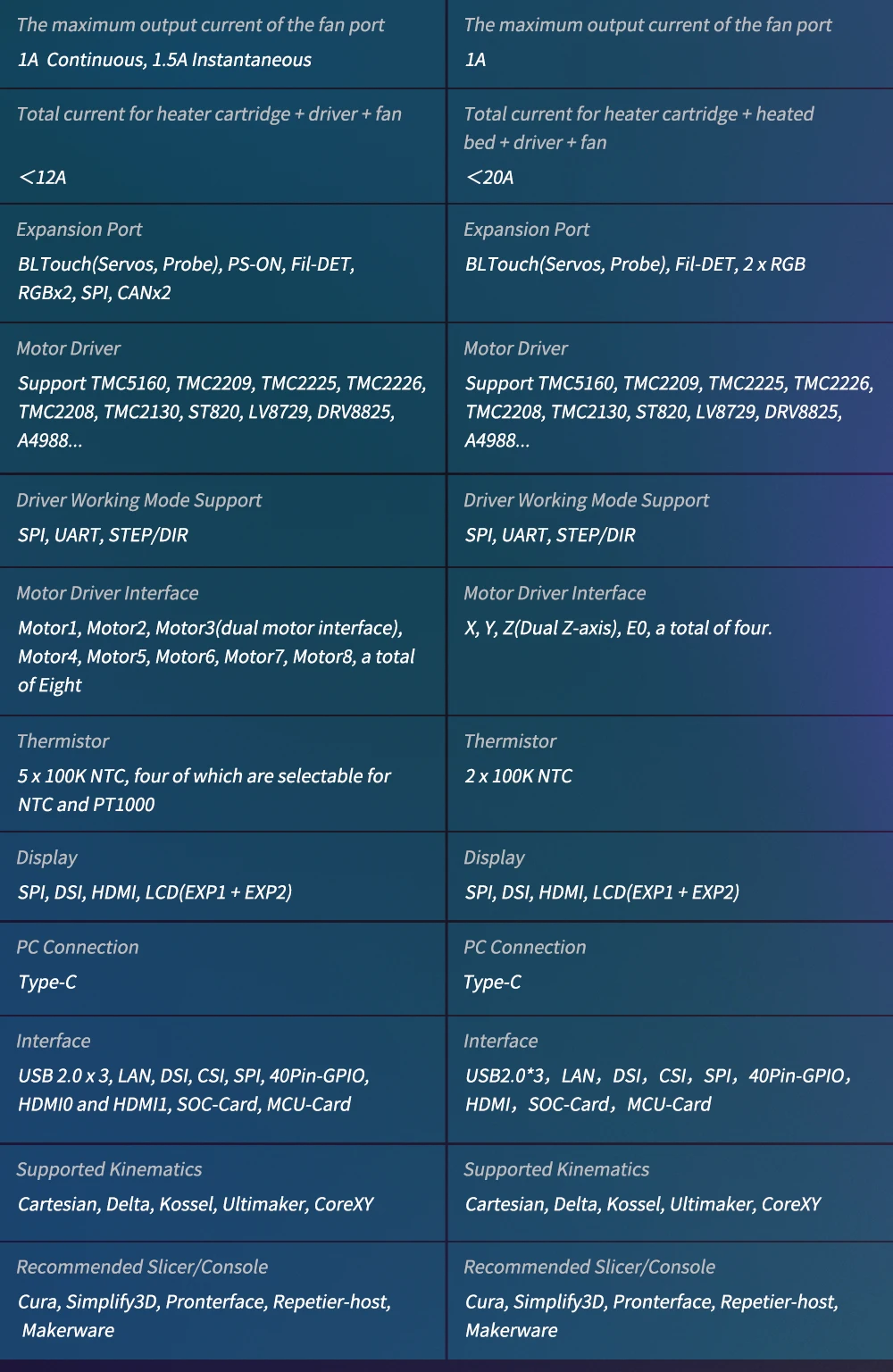

Especificaciones

Nombre de la marca
BIGTREETECH
Producto químico de alta preocupación
Ninguno
Origen
CN(Origen)
Requiere ensamblaje
no
Tipo de artículo
Placa base
Número de modelo
M4P/M5P/M8P/CB1
M4P MCU
STM32G0B0RE/STM32G0B1RE
M5P MCU
STM32G0B1RET6
M8P V1.1 MCU
STM32G0B1VET6
M8P V2.0 MCU
STM32H723ZET6
M4P/M5P/M8P V1.1 Frequency
64MHz
M8P V2.0 Frequency
550MHz
M4P/M5P/M8P V1.1/M8P V2.0 Size
160x95/137.39x95/169.93x102.74/170x102.7
M4P/M5P/M8P Driver Slot
4/5/8
M4P eFuse
NO
M5P/M8P eFuse
YES
M4P Fan Port
PWM Fanx4, SoC Fanx1
M5P Fan Port
PWM Fanx2, SoC Fanx1, Always on Fanx1
M8P Fan Port
2 pins PWM Fanx5, 4 pins PWM Fanx2, Always on Fanx1, SoC Fanx1
M4P Fan Voltage Selection(24V,12V,5V)
NO
M5P/M8P Fan Voltage Selection(24V,12V,5V)
YES
M4P/M5P/M8P Heater Cartridge Connector
1/2/4
M4P/M5P/M8P Thermistor
100K NTCx2/100K NTCx3/100K NTCx5
M4P USB
1 USB-OTG, 3 USB-Host 2.0
M5P/M8P USB
1 USB-OTG or UART to USB, 3 USB-Host 2.0
M4P HDMI
HDMIx1
M5P/M8P HDMI
Micro HDMIx2
M4P/M5P/M8P V1.1 I2C Interface
NO
M8P V2.0 I2C Interface
YES
M4P CAN bus Interface
NO
M5P/M8P CAN bus Interface
YES
