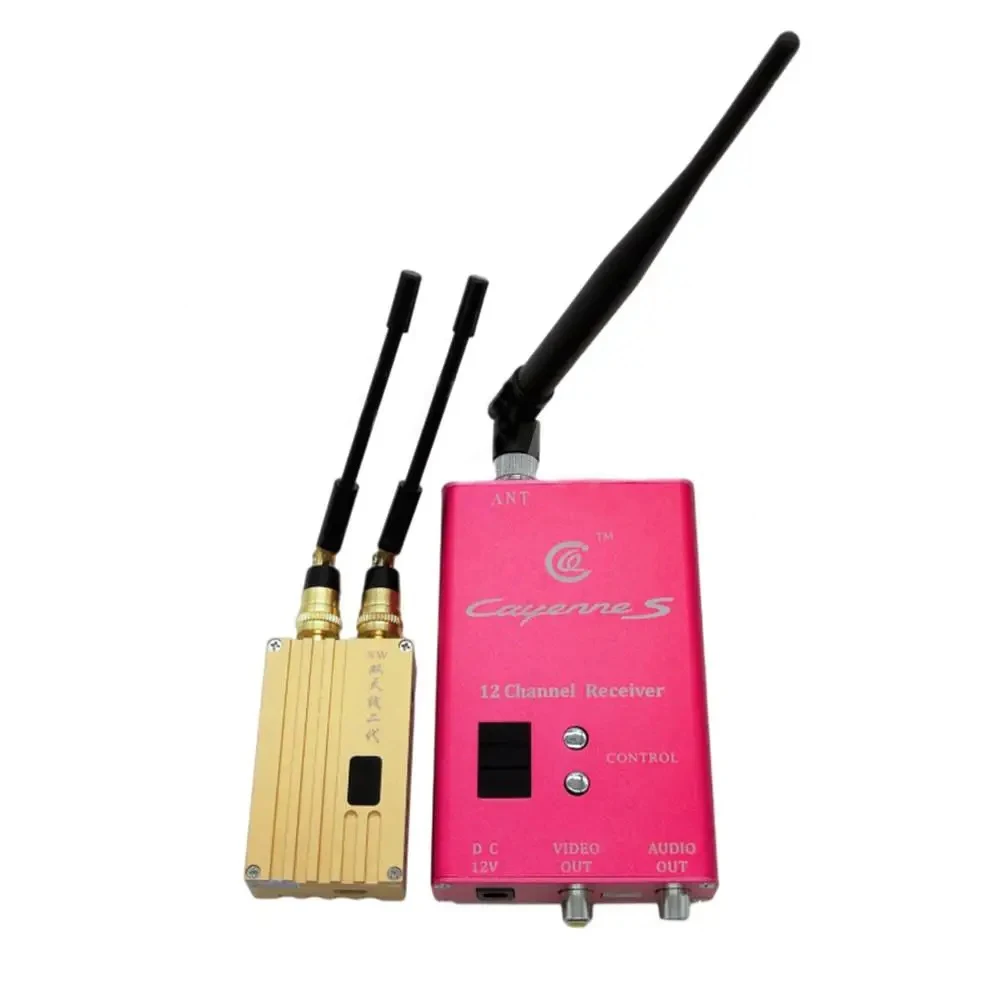

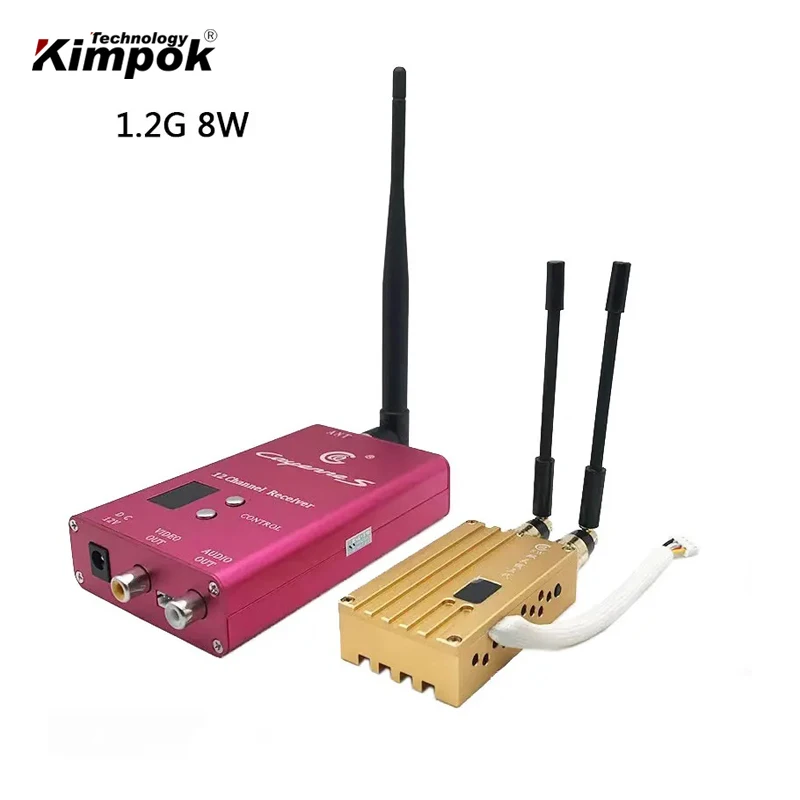

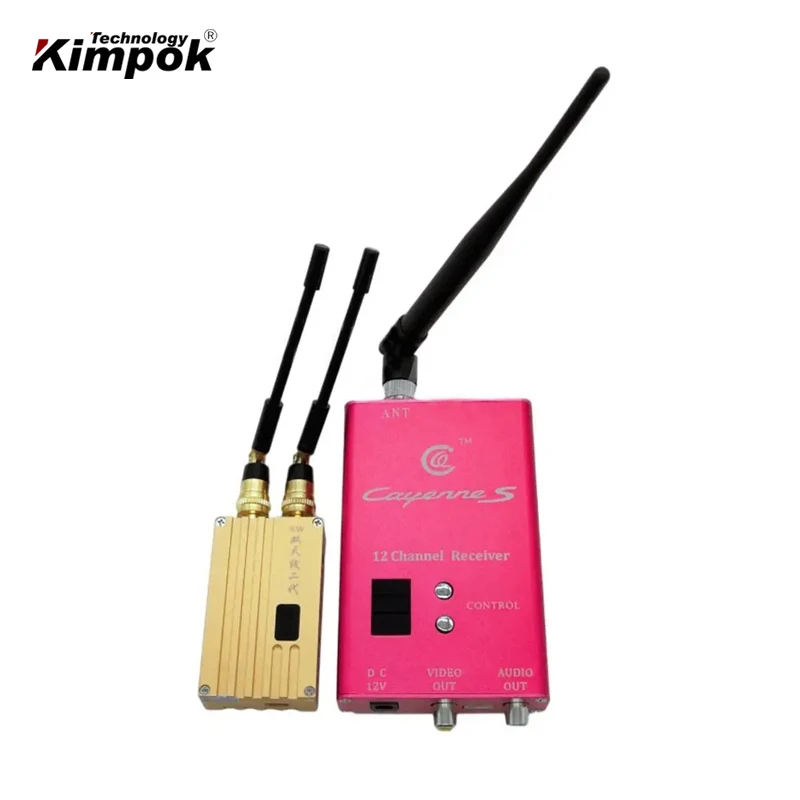

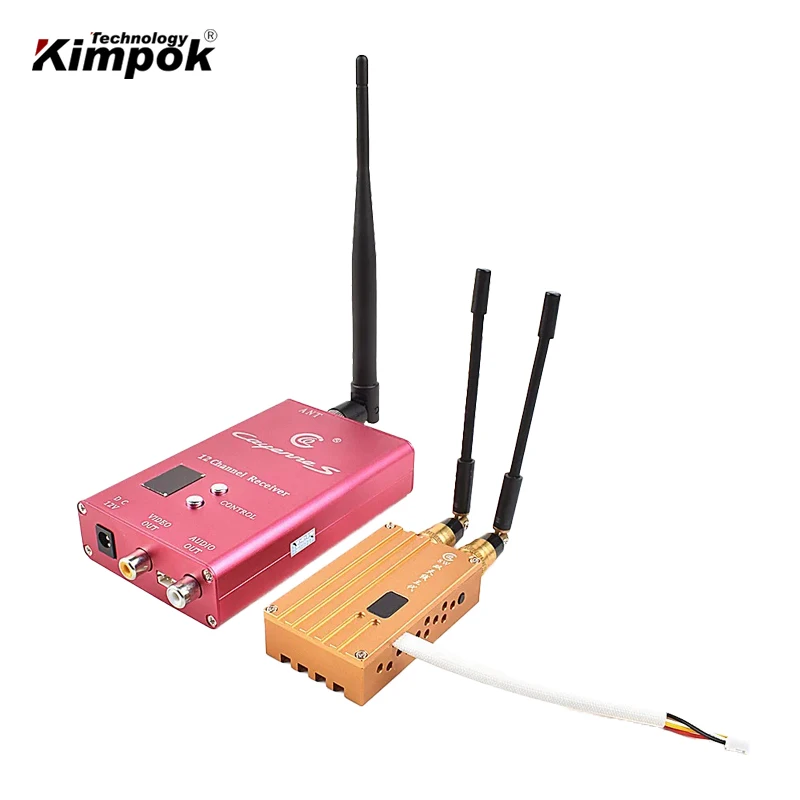

Transmisor y receptor de vídeo UAV FPV de 40 km, 1,2 Ghz y 1,3 Ghz con enlace de vídeo de drones de 8 W, 8 canales
Descripción:
El equipo de transmisión de video inalámbrico KP-12TX8WG es un excelente aspecto de todos los aspectos del rendimiento son más variedades, y su gran margen de potencia, más adecuado para entornos físicos complejos.El uso de 0 dB (antena pequeña original) en total para la antena, el área abierta para garantizar la transmisión de 8 ~ 15 km aproximadamente, si el aumento de la antena direccional de alta ganancia, aumentó a 20 km LOS en tierra; y hasta 40 km LOS del aire al suelo.Y la tecnología del transmisor es excelente y el metal especial favorece más el calor, más adecuado para largas horas de trabajo.Entrada de señal con interfaz AV común, puede funcionar fácilmente con cámara, VCD, DVD y todas las demás interfaces AV convencionales compatibles.
No solo es un transmisor y receptor CCTV inalámbrico profesional para proyectos de seguridad CCTV, sino que también se utiliza en la línea de sistemas FPV, UAV, aviones/helicópteros RC, señales de vídeo y datos al mismo tiempo en automóviles de equipos no tripulados.

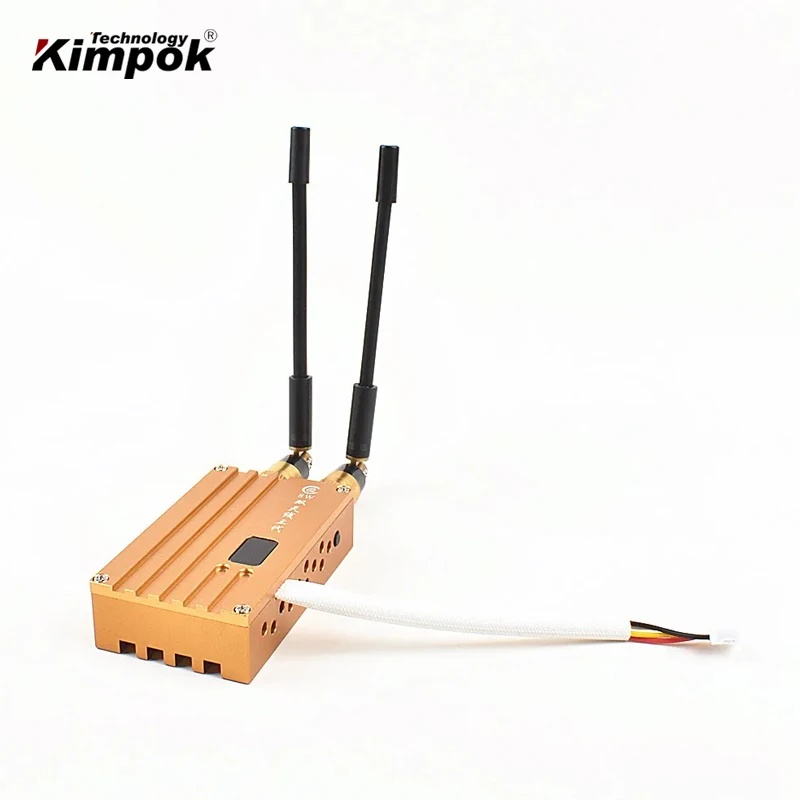

Parámetro del transmisor:
Voltaje | 12 V CC |
Actual | 700 mA |
Frecuencia | 1080MHz, 1120MHz, 1160MHz, 1200MHz, 1240Mhz, 1280MHz, 1320MHz, 1360MHz |
Número de canales | 8 canales |
Potencia de RF | 8 vatios |
Salida de vídeo | 1 Vp-p(FM) |
Salida de audio | 1 Vp-p(FM) |
Artículos portadores de audio | 5,5 M 6,0 M |
Temperatura | -10℃~ +50℃ |
Peso | 74 gramos |

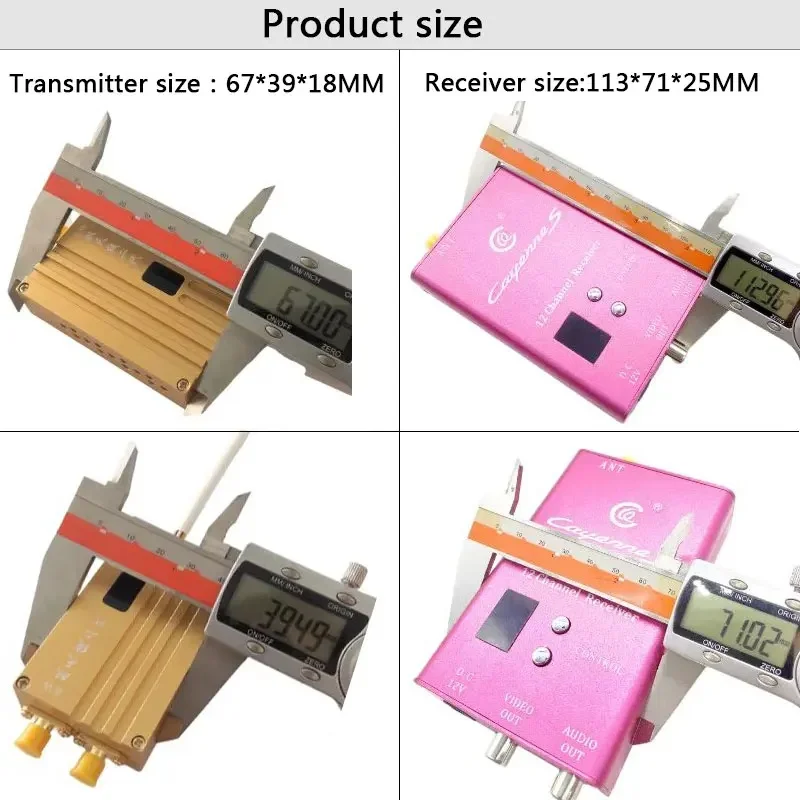

Dimensiones (largo x ancho x alto) | 67x39x18mm |

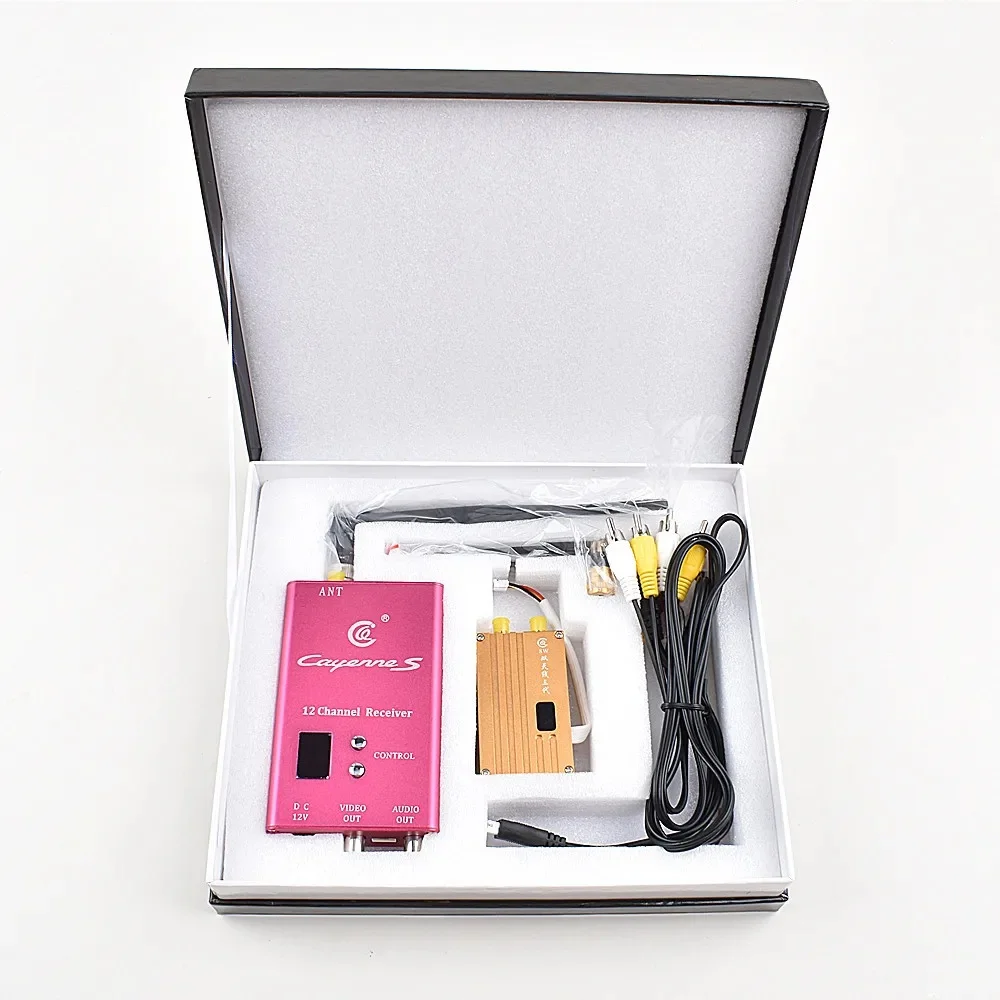

Configuración general | Transmisor, cable AV, antena |

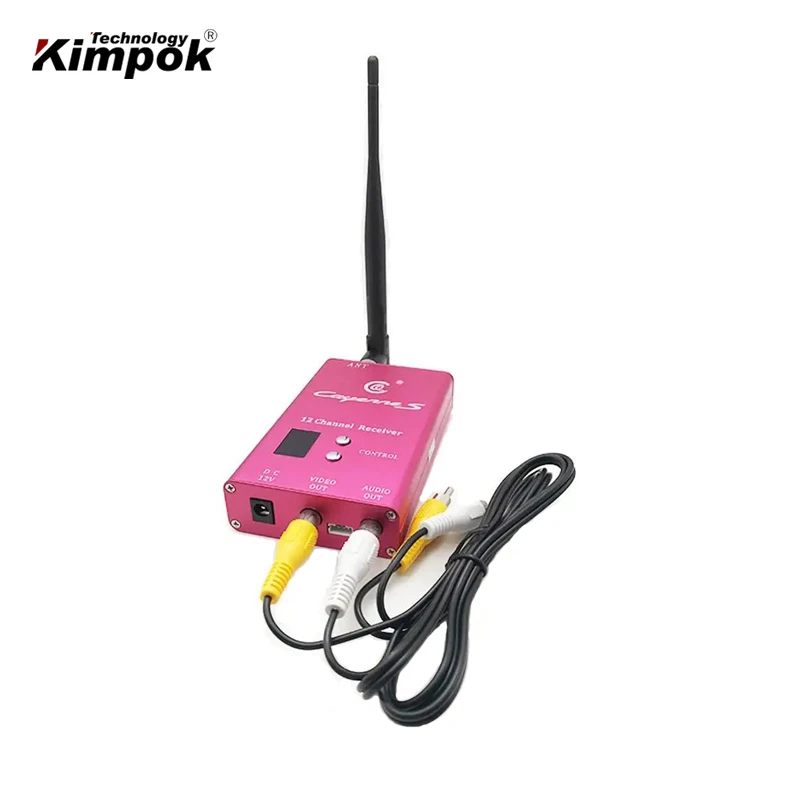

Parámetro del receptor:
Frecuencia | 1,2 Ghz |
Canal | 12 canales |
Tensión de trabajo | CC 12 V |
Consumo actual | 260 mA |
Peso | 197 g |
Tamaño | 113*71*25mm |
Accesorios | receptor, antena, cable AV |
Instalación:

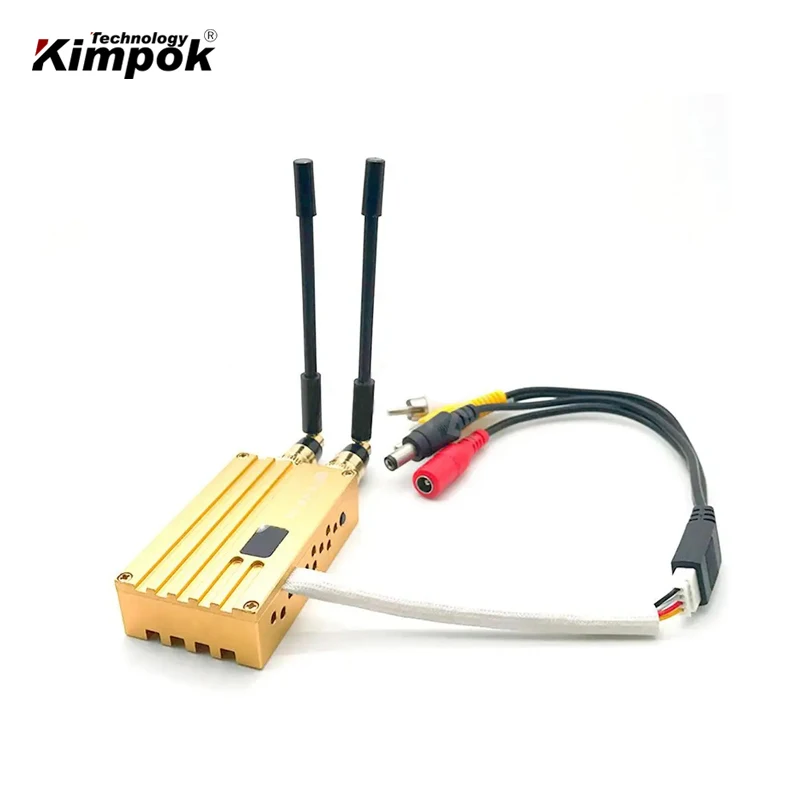

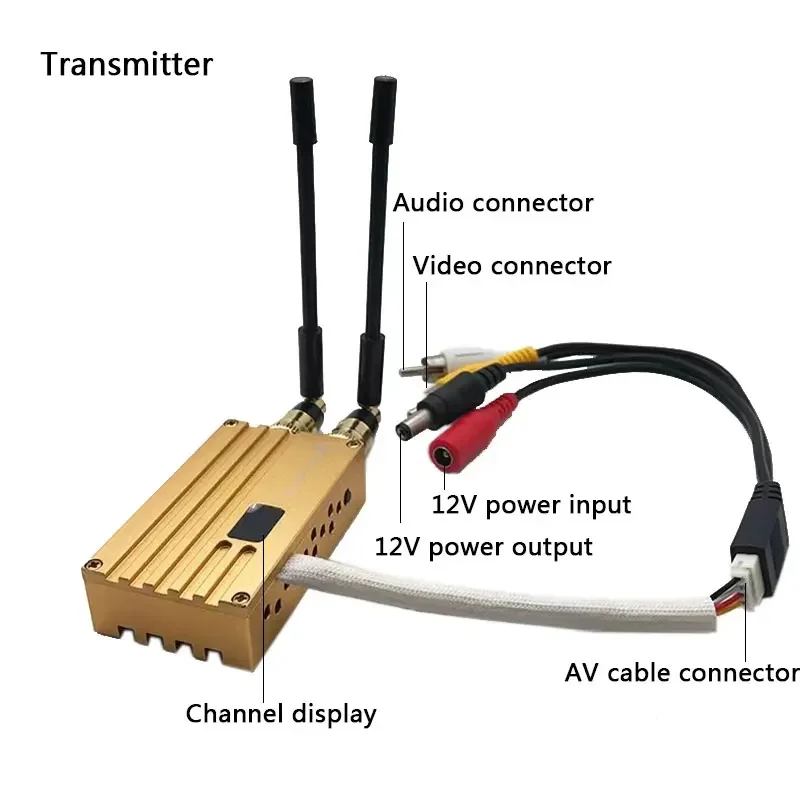

R.La línea dispone de 5 enchufes para conectar transmisor, cámara y fuente de alimentación.
Uno de los puntos de la línea que se conectan al transmisor y otro tiene 4 enchufes (rojo, amarillo, blanco, negro)
El enchufe rojo conecta CC 12 V/1000 mA, también puede conectar la batería
El enchufe blanco y amarillo se conecta al audio y al vídeo de la cámara a separado
Y el negro conecta el conector de entrada de alimentación de la cámara.

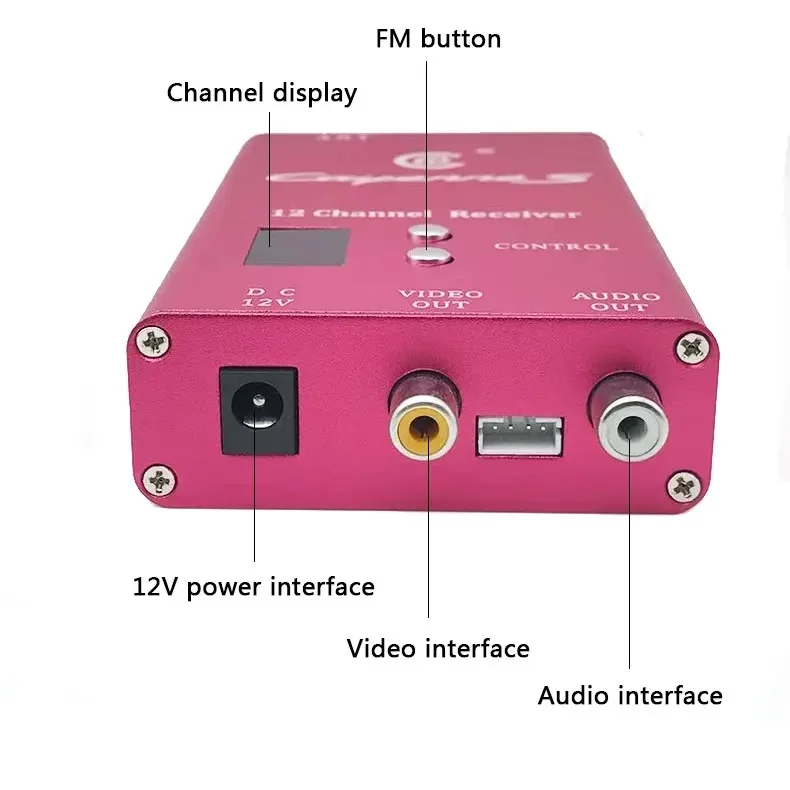

B.Presione el botón de control, puede cambiar el canal del receptor
Mientras tanto, empújelo y dure varios segundos, puede cerrar la reproducción digital y convertirse en un modelo de ahorro de energía.
Luego empújelo nuevamente, puede reproducir
La función puede bloquear el canal para evitar errores en el funcionamiento.
C. Configure el mismo canal con transmisor y receptor.
