Especificaciones del receptor R4FGM:
Canales: 4
Giroscopio Interior: Sí
Salida de señal: PWM, 2,4 GHz
Distancia de control: más de 400 metros
Aplicación del modelo: coche/barco RC
Espectro ensanchado: FHSS
Resolución del canal: 4096
Voltaje de funcionamiento: 3-6 V CC
Corriente de funcionamiento: 30 mA
Potencia de RF: <10 dBm
Longitud de la antena: 20,5 cm
Tamaño: 2,5*1,3 cm
Peso: 6 g
Transmisor Compatible: RC4GS V3/RC4GS V2/RC4GS/RC6GS V3/RC6GS V2/RC6GS/T8S/T8FB/RC8X

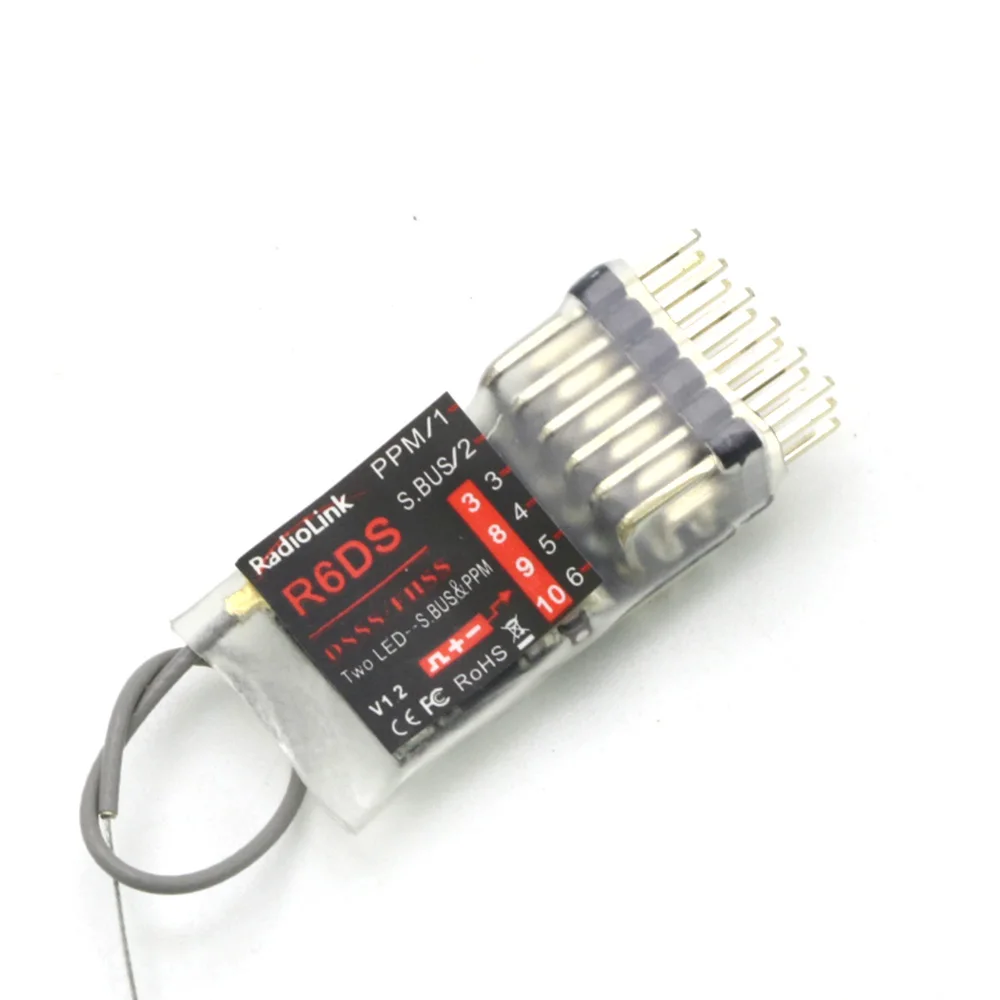

Especificaciones del receptor R6DS:
Canal: PWM: 6 canales; SBUS y PPM: 10 canales
Salida de señal:: SBUS/PPM/PWM
Modelo: dron de carreras/quadcoptor
Distancia de control: más de 600 m de aire
Espectro ensanchado: FHSS
Corriente de trabajo: 38-45 mA (5 V)
Fuente de alimentación: 3~6V (nueva prueba)
Potencia de RF: <10 dBm
Precisión: 4096
Tamaño: 25*15mm
Peso: 3,5 g
Paquete incluido: Receptor R6DS x 1
Especificación del mini receptor R6DSM:
Canales: 10 canales
Antena desmontable
Señal: SBUS/PPM
Distancia de control: unos 600 metros
Voltaje de funcionamiento: 3-6 V (nueva prueba)
Corriente de trabajo: 38-45 mA (voltaje de entrada: 5 V)
Tamaño: 15*13MM
Peso: 1 g
Precisión de 4096 secciones, 0,25 us por sección, timón servo antivibración.
Especificaciones del receptor R6F:
Canales: 6
Giroscopio Interior: No
Salida de señal: PWM, 2,4 GHz
Distancia de control: más de 400 metros
Aplicación del modelo: coche/barco RC
Espectro ensanchado: FHSS
Voltaje de funcionamiento: 3,0-15 V CC
Corriente de funcionamiento: 30 mA
Potencia de RF: <10 dBm
Longitud de la antena: 20,5 cm
Tamaño: 3,5*2*1,3 cm
Peso: 6 g
Transmisor Compatible: RC4GS V3/RC4GS V2/RC4GS/RC6GS V3/RC6GS V2/RC6GS/T8S/T8FB/RC8X
Manual en línea R6F:http://radiolink.com/r6f_manual

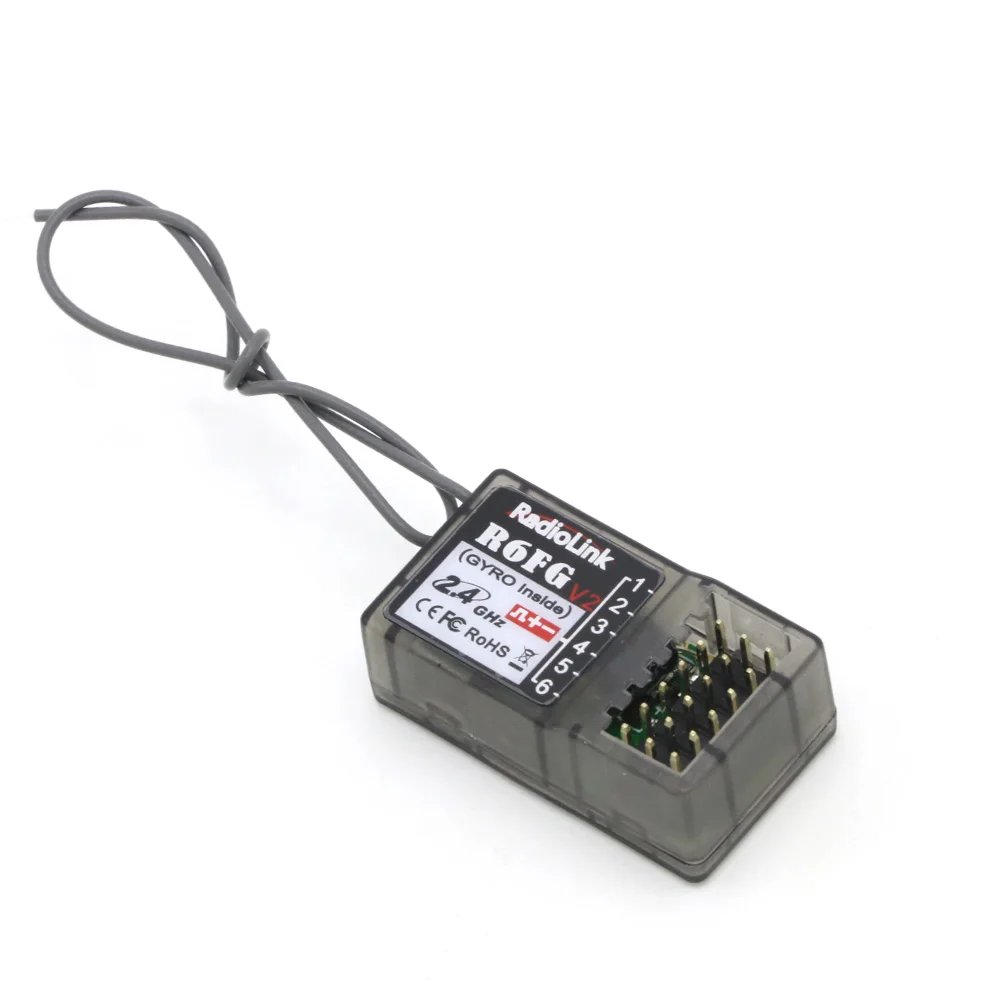

Especificaciones del receptor R6FG:
Canales: 6
Giroscopio Interior: Sí
Salida de señal: PWM, 2,4 GHz
Distancia de control: más de 400 metros
Aplicación del modelo: coche/barco RC
Espectro ensanchado: FHSS
Resolución del canal: 4096
Voltaje de funcionamiento: 3-15 V CC
Corriente de funcionamiento: 30 mA
Potencia de RF: <10 dBm
Longitud de la antena: 20,5 cm
Tamaño: 3,5*2*1,3 cm
Peso: 6 g
Transmisor Compatible: RC4GS V3/RC4GS V2/RC4GS/RC6GS V3/RC6GS V2/RC6GS/T8S/T8FB/RC8X
Manual en línea R6FG:http://radiolink.com/r6fg_manual

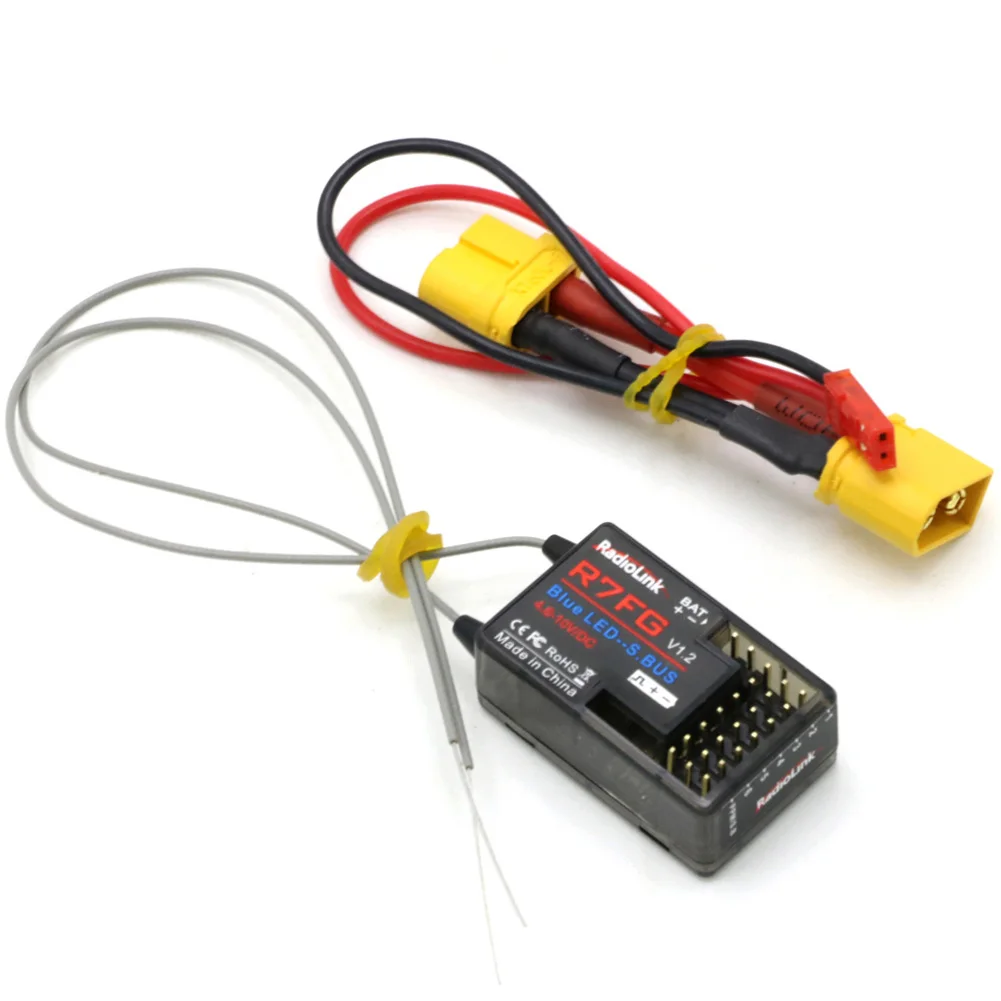

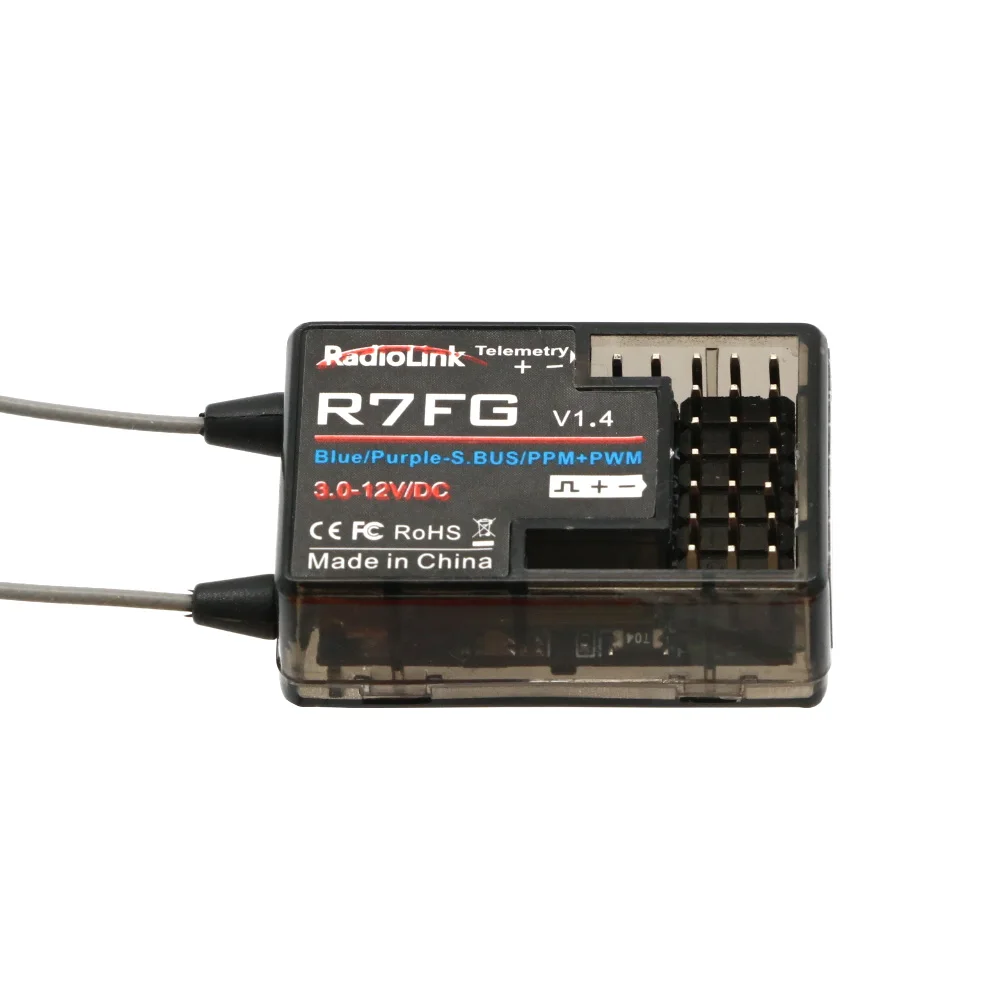

Especificaciones del receptor R7FG:
Canales: 7
Giroscopio Interior: Sí
Salida de señal: PPM/PWM/S-BUS, 2,4 GHz
Distancia de control: más de 600 metros
Nivel de impermeabilidad: IPX4, a prueba de salpicaduras de agua
Aplicación del modelo: coche/barco RC
Espectro ensanchado: FHSS
Resolución del canal: 4096
Voltaje de funcionamiento: 3-12 V CC
Corriente de funcionamiento: 30 mA
Potencia de RF: <10 dBm
Longitud de la antena: 20,5 cm
Tamaño: 3,5*1,8*1,4 cm
Peso: 6 g
Transmisor Compatible: Radiolink RC4GS/RC4GS V2/RC4GS V3/RC6GS/RC6GS V2/RC6GS V3/T8S/T8FB/RC8X
Paquete: receptor R7FG *1; Cable de telemetría *1
Manual en línea R7FG:http://radiolink.com/r7fg_manual
Especificaciones del receptor R8F 8CH:
Canales: 8 canales
Salida de señal: PPM/PWM/S-BUS, 2,4 GHz
Modo de modulación: GFSK
Longitud de la antena: 200 mm
Distancia de control: 600 metros en el suelo
Fuente de alimentación: 3v-15v DC (nueva prueba)
Telemetría de voltaje: 1S-8S
Potencia de RF: <10 dBm
Resolución del canal: 4096
Corriente de trabajo: 30 mA
Tamaño: 34*21*11,5mm
Peso: 6,5 g
Aplicación del modelo: Coche/barco/ala fija/deslizamiento/multiprotor
Transmisor Compatible: RC4GS/RC4GS V2 RC6GS/RC6GS V2 T8FB T8
Especificaciones del receptor R9DS:
Señal: SBUS, PWM
Canal: PWM 9 canales, SBUS 10 canales
Distancia de control: 2000 metros en tierra, 3400 metros en el aire
Voltaje de funcionamiento: 3,6-12 V (nueva prueba)
Corriente de trabajo: 38-45 mA (voltaje de entrada: 5 V)
Tamaño: 43*24*15mm
Peso: 10 g
Paquete incluido: Receptor R9DS x 1
Especificaciones del receptor R12DS:
Señal: SBUS, PWM
Canal: PWM 11 canales, canales, SBUS 12 canales
Distancia de control: 2000 metros en tierra, 4000 metros en el aire
Voltaje de funcionamiento: 3,7-12 V (nueva prueba)
Corriente de trabajo: 38-45 mA (voltaje de entrada: 5 V)
Tamaño: 50*32*15mm
Peso: 14 g
Paquete incluido: Receptor R12DS x 1

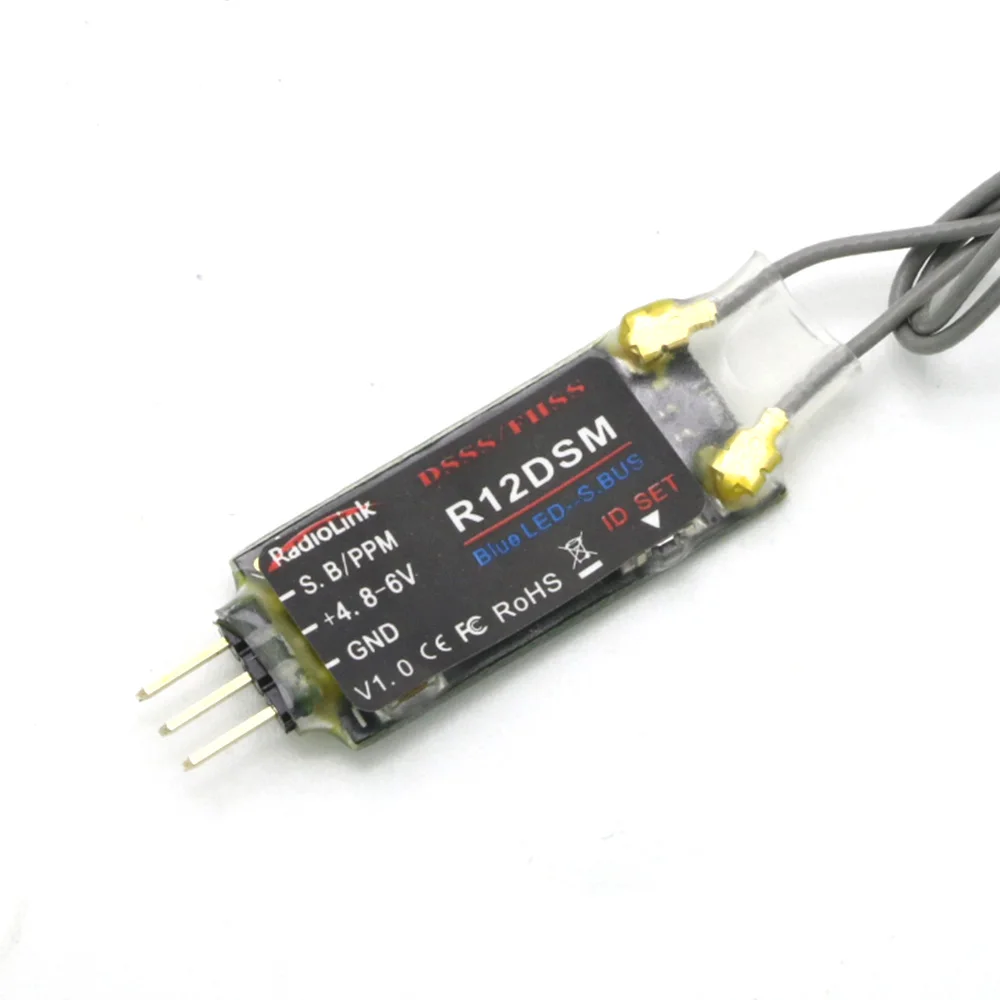

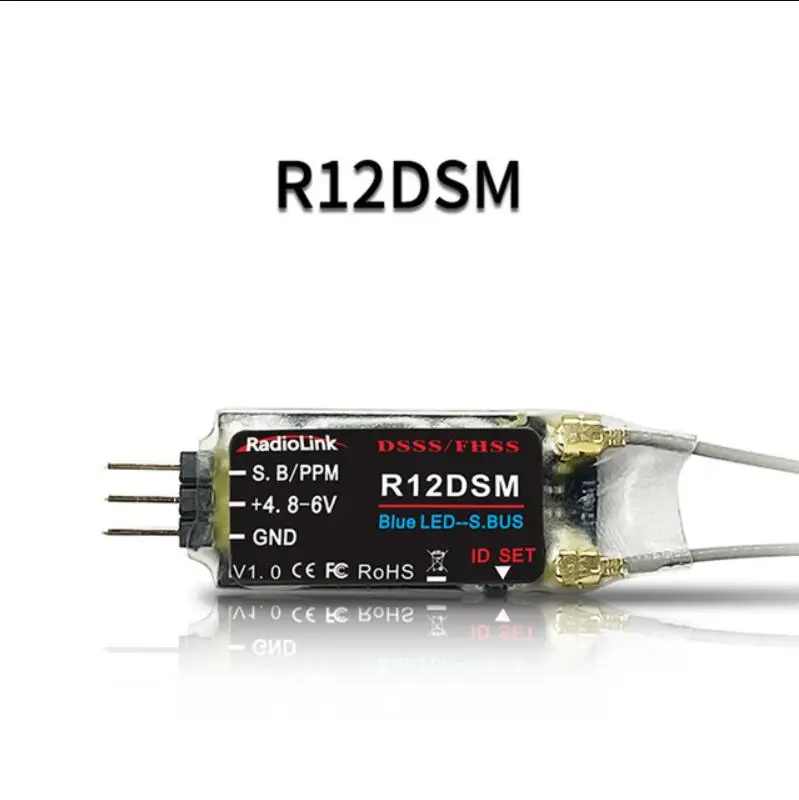

Especificaciones del receptor R12DSM:
Canal: 12 canales
Salida de señal: SBUS/PPM
Distancia de control: 4000 metros en el aire
Corriente de trabajo: 40-180 mA (5 V)
Fuente de alimentación: 3~6V (nueva prueba)
Potencia de RF: <10 dBm
Precisión: 4096
Tamaño: 30*15MM
Peso: 2 g
Especificaciones del R8XM:
Canal:8
Tamaño: 22*17mm
Peso: 4 g
Salida de señal: SBUS/PPM
Voltaje de funcionamiento: 3-6 V CC
Corriente de funcionamiento: 40 mA ± 5 mA a 5 V
Voltaje de telemetría del modelo: batería LiPo 2S-6S
Distancia de control: 4000 metros (2,49 millas) en el aire (alcance máximo probado en áreas sin obstáculos y libres de interferencias y puede variar según las regulaciones locales).
Distancia de telemetría: lo mismo con la distancia de control
Modelos adaptables: Dron de carreras/ala giratoria/ala fija/aliante/multicóptero/coche/barco/robot (debe funcionar con controlador de vuelo).
Frecuencia de salida: banda ISM de 2,4 GHz (2400 MHz ~ 2483,5 MHz)
Espectro ensanchado: FHSS, salto de frecuencia pseudoaleatorio de 67 canales
R9DS:
Técnica DSSS y FHSS, súper antiinterferencias y estabilidad.
Telemetría de voltaje y intensidad de señal RX, sensor de extensión para EP, temperatura, RPM, GPS, etc.
S.BUS.CH9 está configurado para S.BUS
Todos los 9 canales necesitan 3 ms para responder en paralelo
Precisión de la sección 4096, estable el servo, timón sin sacudidas
Entrada HV de hasta 10V
Mini diseño para un montaje y funcionamiento convenientes
Especificaciones:
Marca: RadioLink
Modelo: R9DS
Canal: 9 canales, CH9 es para S.BUS
Voltaje de entrada máximo: 10V
Corriente: 38-45 mA (Entrada de voltaje: 5V)
Precisión de la sección 4096
Tamaño del artículo: 41*23*14mm
Peso del artículo: 10,7 g
R12DS:
Con función de comunicación de dos vías
Puede devolver datos de vuelo
Alta sensibilidad, distancias de hasta 1,1 km
Tecnología de espectro ensanchado DSSS, alta confiabilidad
12 canales
Y luego proporcione un puerto de suministro adicional (B/C)
Voltaje de funcionamiento: 4,6 V - 16 V (el receptor solo en nombre del rango permitido, no significa que el otro conectado al dispositivo receptor pueda funcionar con alto voltaje)
Sólo peso: 15,7 g
R12DSM:
Sólo 1 gramo de peso
Radiolink R6DSM, receptor 2,4G de 12 canales
Funcionamiento sincrónico del espectro ensanchado DSSS y FHSS
Soporte de señal SBUS y PPM, uso para transmisores Radiolink AT9,AT9S,AT10 y AT10II, es la mejor opción para drones de carreras.

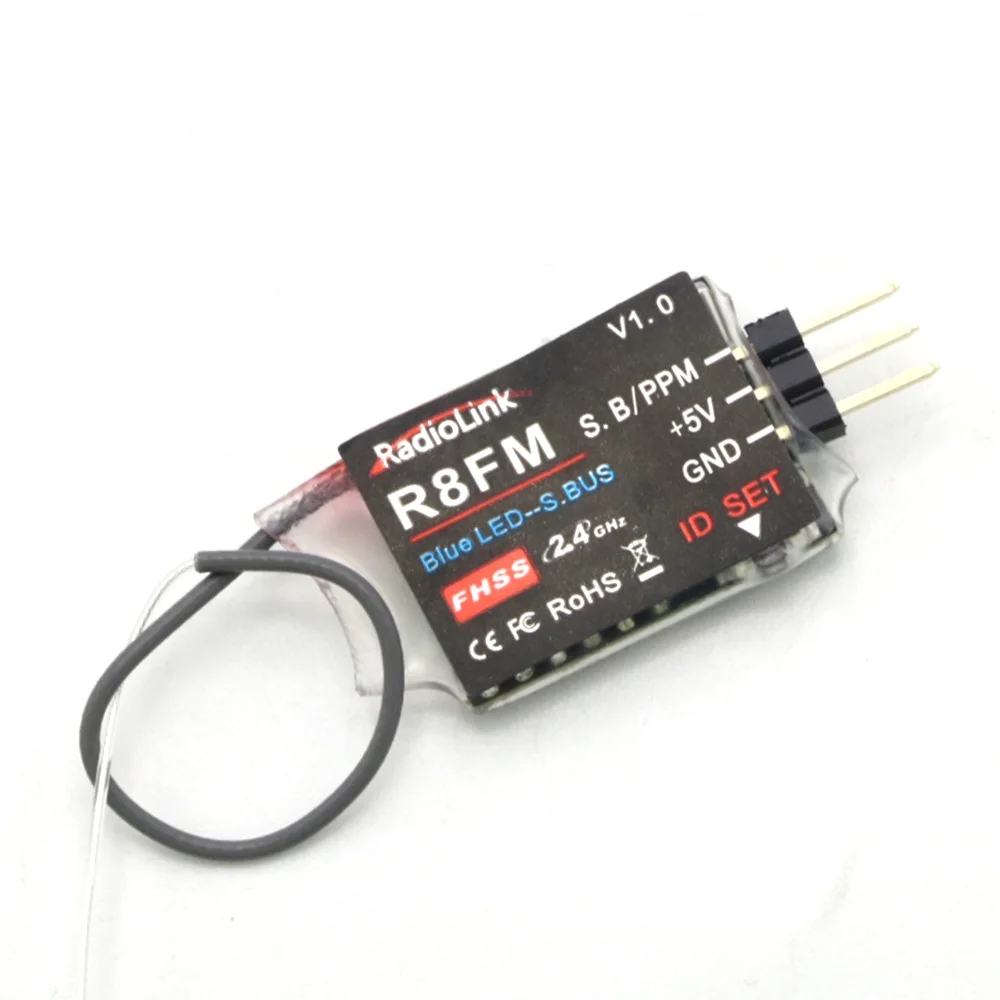

R8FM:
Radiolink R8FM, receptor 2,4G de 8 canales, 2,5 gramos de peso, soporte de señal S-BUS y PPM, uso para transmisor Radiolink T8FB, es la mejor opción para drones de carreras.
Modo de trabajo de dos señales:
LED azul/morado, señal S-BUS, 8 canales en total.
LED rojo siempre, señal PPM, 8 canales en total.
Cambio de señal S-BUS y PPM:
Presione rápidamente el interruptor ID SET dos veces en 1 segundo, la señal cambia de S-BUS a PPM.
El LED rojo indica el PPM y azul/púrpura indica S-BUS.
Cómo hacer coincidir el código con el transmisor:
1.Coloque el transmisor y el receptor cerca uno del otro a menos de 1 metro.
2.Encienda el transmisor y luego encienda el R8FM.
3.Conecte CH3 de R8FM al ESC.
4. Hay un botón negro en el R8FM, presione el botón de vinculación dos veces en dos segundos y suéltelo, la luz del receptor comienza a parpadear, después de parpadear 8 veces, el código de coincidencia se realiza correctamente y luego el LED de señal del receptor siempre está encendido.
Especificación:
1) Canales: 8 canales
2) Voltaje de funcionamiento: 4,8-6 V
3) Corriente de trabajo: 30 mA (voltaje de entrada: 5 V)
4) Tamaño: 16,0*21,5*1,0 mm
5) Peso: 2,5 g
6) Precisión de 2048 secciones, 0,5 us por sección, timón servo antivibración.
7) Distancia de control: aproximadamente 300 m de tierra y 600 m de aire, en realidad la distancia de control depende del entorno.
Instalación de la antena receptora:
1.La antena debe mantenerse lo más recta posible.De lo contrario reducirá el alcance efectivo.
2.Los modelos de aviones grandes pueden producir señales de interferencia de alguna parte metálica; en este caso, las antenas deben colocarse en ambos lados del modelo.Entonces se obtiene la mejor condición de la señal de RF con cualquier actitud de vuelo.
3.Las antenas deben mantenerse alejadas de materiales conductores, como metal y carbono, al mínimo halfinch. La parte coaxial de las antenas no es necesario seguir las pautas, pero no las doble en un radio pequeño.
4.Mantenga las antenas alejadas del motor, ESC y otras fuentes de ruido tanto como sea posible.
5.Mantenga presionado Easy Link (ID SET) un segundo, ahora el receptor comienza a funcionar.
6.Una vez finalizado todos los pasos anteriores, el indicador LED se iluminará y se mantendrá en rojo.
7.El receptor se puede empaquetar con una esponja o espuma para resistir golpes cuando se instala en el modelo.
Una vez finalizado todos los pasos anteriores, apague el transmisor y luego enciéndalo, ahora el programa funciona para asegurarlo bajo control del transmisor con una conexión correcta.
R6FG:
1.Tamaño: 213*117*115,5mm
2.Número de canales: 6 canales
3.Aplicación del modelo: coche, barco.
4.Codificación: salto de frecuencia pseudoaleatorio de 16 canales FHSS
5.Capacidad de almacenamiento: 10 conjuntos de datos de modelo
6.Longitud de la antena: 106 mm
7.Parámetros de la pantalla: retroiluminación LCD de 128*64 resolución
8. Alimentación: batería de litio de 6-18 V CC (1,5 A * 4) o 2S-4S
9.Potencia de RF: menos de 10 dBm
10.Frecuencia: banda ISM de 2,4 GHz
11.Resolución de datos: nivel 4096

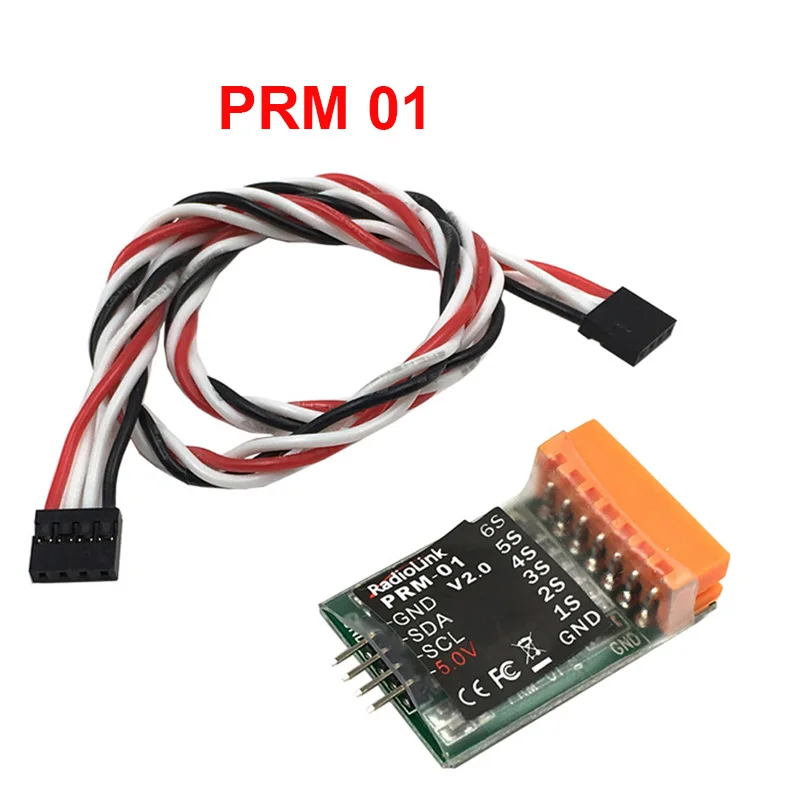

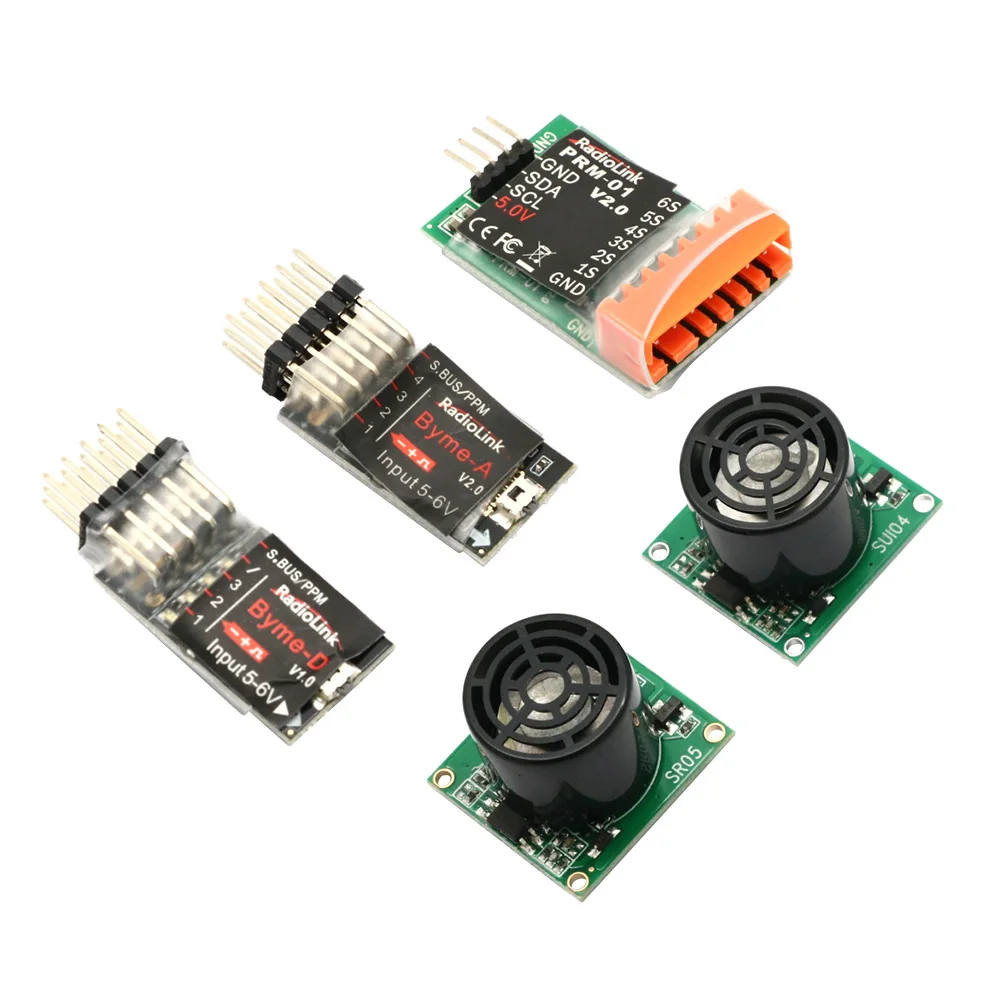

PRM-01:
Sensor de telemetría de voltaje de la batería: PRM-01
Este sensor de telemetría para voltaje EXT es aplicable a AT10 y AT9.
Función: retroalimentación de información VOLT y alarma de vibaración cuando hay bajo voltaje como la misma función de BB.
Tamaño: 4*2,7*1,3 cm
Peso: 11 g (incluido conector)
PRM-03:
El módulo de telemetría OSD transmite los datos desde el controlador de vuelo y muestra los datos de SPEED, RISE, THRO, VOLT, LATI, LONG, ALT, GPS, RSSI, MODE, YAW, ROLL, PITC, DIST en la pantalla de visualización de AT9, AT9S, AT10 o AT10II.
1.Introducción:
(1).Tamaño: 27*13mm
(2).Peso: 6 g (incluidos los cables)
(3).Hasta ahora, el módulo de telemetría de información OSD PRM-03 es compatible con el controlador de vuelo PIX y APM.
(4).Admite receptores RadioLink R9D, R9DS, R10D, R10DII, R10DS y R12DS.
(5).PRM-03 puede telemetría de velocidad, subida, acelerador, voltaje, longitud, latitud, altitud, GPS, RSSI, modo de vuelo, YAW, ROLL, PITC, distancia.
(6).PRM-03 es compatible con baterías de 1 celda a 12 celdas (3,7 ~ 50,4 V).
Preste atención: las versiones anteriores de AT9 y AT10 deben actualizar el firmware cuando utilice PRM-03 para generar información OSD de telemetría.Actualice el firmware AT9 a V1.2.6 (OSD) o actualice el firmware AT10 a V1.0.6 (OSD).
2.Conexión:
(1) Conecte un extremo del módulo de telemetría PRM-03 a R9D/R9DS/R10D/R10DII/R10DS/R12DS y el otro extremo a la batería si solo necesita retroalimentación del voltaje de la batería.Misma función que RadioLink PRM-01 si te conectas así.
(2) Si desea enviar comentarios de velocidad, subida, acelerador, voltaje, longitud, latitud, altitud, GPS, RSSI, modo de vuelo, YAW, ROLL, PITC, información de distancia, conecte un extremo del módulo de telemetría de información OSD PRM-03 a R9D/R9DS/R10D/R10DII/R10DS/R12DS y el otro extremo al puerto TELEM de PIX o APM.
Es un módulo de superposición de vídeo OSD que combina señal OSD y señal de vídeo de cámara.
Es compatible con el controlador de vuelo Mini Pix/Pixhawk para obtener los datos de vuelo.
Además, tiene un puerto USB para conectar la computadora y luego se puede configurar a través de la aplicación RadioLinker OSD_Tool.
Especificación:
Nombre del artículo: Módulo Mini OSD para controlador de vuelo Mini PIX/Pixhawk
Cómo configurar
1.Conecte este módulo Mini OSD a la computadora mediante un cable USB Andriod.
2.Aplicación de configuración abierta "RadioLinker OSD_Tool"
3.Busque "OSD_Config" desde el archivo y luego haga doble clic para ingresar a "MinOSD_2.4.1.5"
4.Viene en la página de configuración (operación como la imagen 5 que se muestra en la página del producto)
Si también conecta otros módulos, busque el puerto CMO correcto siguiendo los siguientes pasos.
(R.Abra " mi computadora " B. obtenga" administrador de dispositivos "
C. luego elija el puerto COM de "Puerto serie".
D. Finalmente, elija el mismo COM en la página de configuración).
5.Configuración del parámetro y guardado.(Se muestra la imagen 6)
- A.Elige los datos que deseas obtener por hoja izquierda.
- B.Arrastre el mouse y luego podrá mover la posición que muestra los datos hacia el lado derecho.
- C. Después de configurar el parámetro, haga clic en " Archivo" y " Guarde el archivo OSD".
- D. Si necesita la misma configuración, simplemente busque "archivo" y "Abra el archivo OSD", luego podrá mostrarlo.
6.Cambiar idioma.(Como se muestra la última foto)
1. Frecuencia: banda ISM de 2,4 GHZ (2400 MHz-2483,5 MHz)
2. Canal: 7 canales
3. Salida de señal: PWM, PPM/PWM y SBUS
4. Modo de espectro ensanchado: salto de frecuencia pseudo aleatorio de 67 canales FHSS
5. Corriente de funcionamiento: 300 mA (basado en el voltaje de alimentación)
Descripción:
Marca del artículo: Radiolink
Nombre del artículo: Receptor R7FG
Material: ABS y componentes electrónicos.
Color negro
Tamaño del producto: 30*18,5*11,5mm
Longitud de la antena: 200 mm
Peso del producto: alrededor de 6 g
Weigt de embalaje: aproximadamente 8 g
Especificación:
Frecuencia: banda ISM de 2,4 GHZ (2400 MHz-2483,5 MHz)
Canal: 7 canales
Salida de señal: PWM, PPM/PWM y SBUS
Aplicación del modelo: coche/barco.
Modo de espectro ensanchado: salto de frecuencia pseudo aleatorio de 67 canales FHSS
Rango de voltaje: 4-10v
Corriente de funcionamiento: 300 mA (según el voltaje de alimentación)
Transmisor compatible: RC6GS RC4GS T8FB (Nota: también compatible con RC3S/RC4G, pero como estos dos transmisores no tienen puerto USB, no se puede actualizar el firmware más reciente y la información de transmisión de voltaje y señales no se puede mostrar en su interfaz principal )
Distancia de control: 600 m en el suelo
