Mellow Fly SHT36 V3 Klipper Compatible con impresora 3D Klipper/RRF Canbus RS232 placa Max Plus LDC1612 Eddy para Motor Nema14/17

1Equipo de trabajo amable

Gracias por visitar nuestra tienda. Nos dedicamos a desarrollar accesorios para impresoras 3D compatibles con todo tipo de impresoras 3D. Contamos con 3 líneas principales de productos: extrusores NF, hotends NF y placas base y electrónica FLY. Esperamos que nuestros productos le brinden una mejor experiencia de usuario en general. Si tiene alguna idea (productos, uso, ventas), por favor contáctenos. Esperamos su contacto.

1Descripción

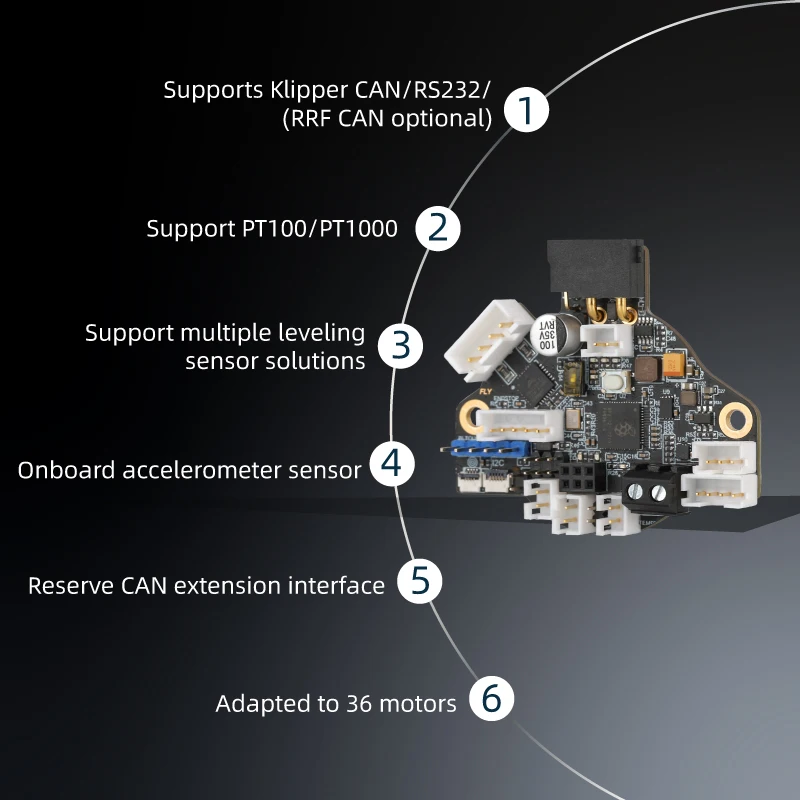

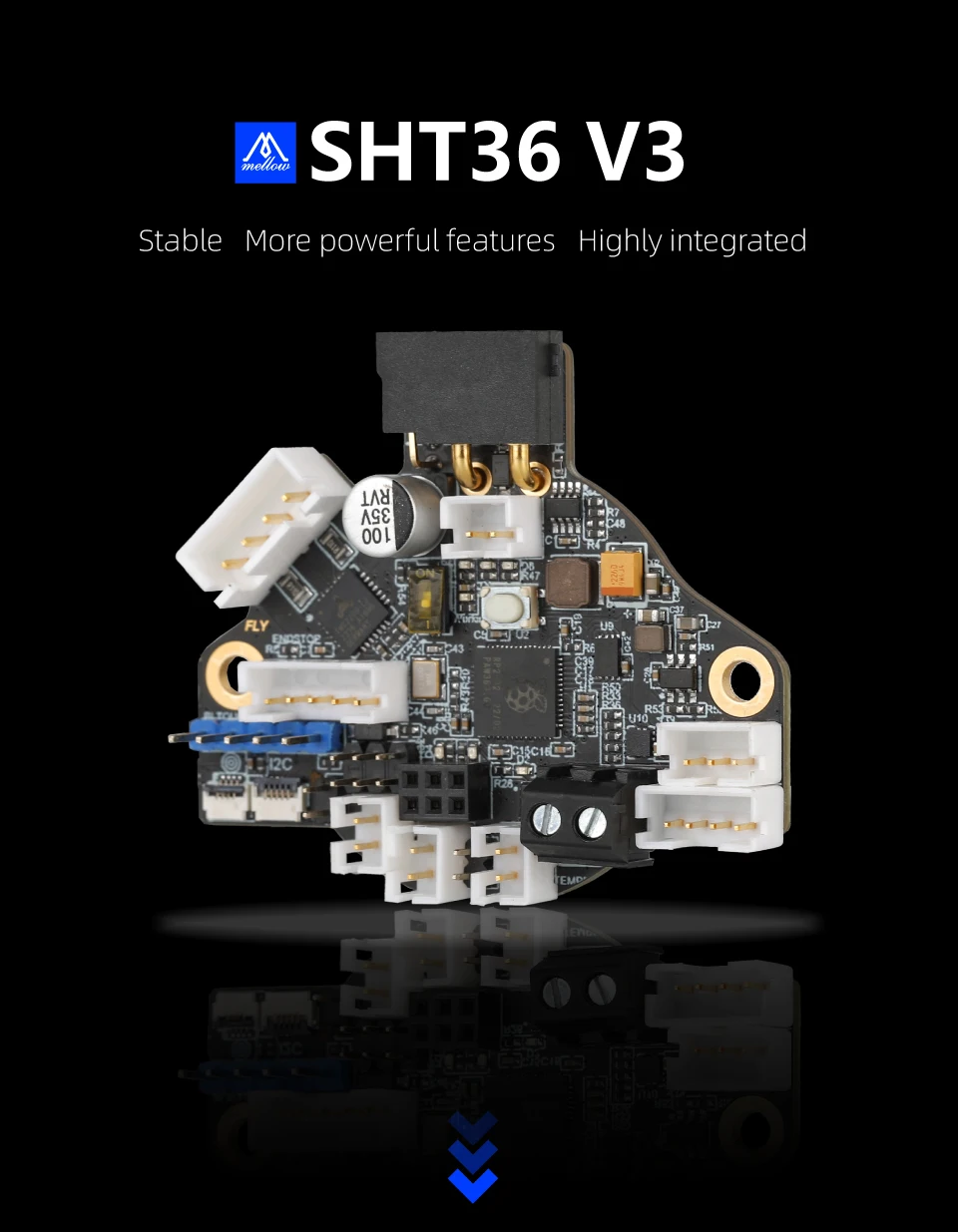

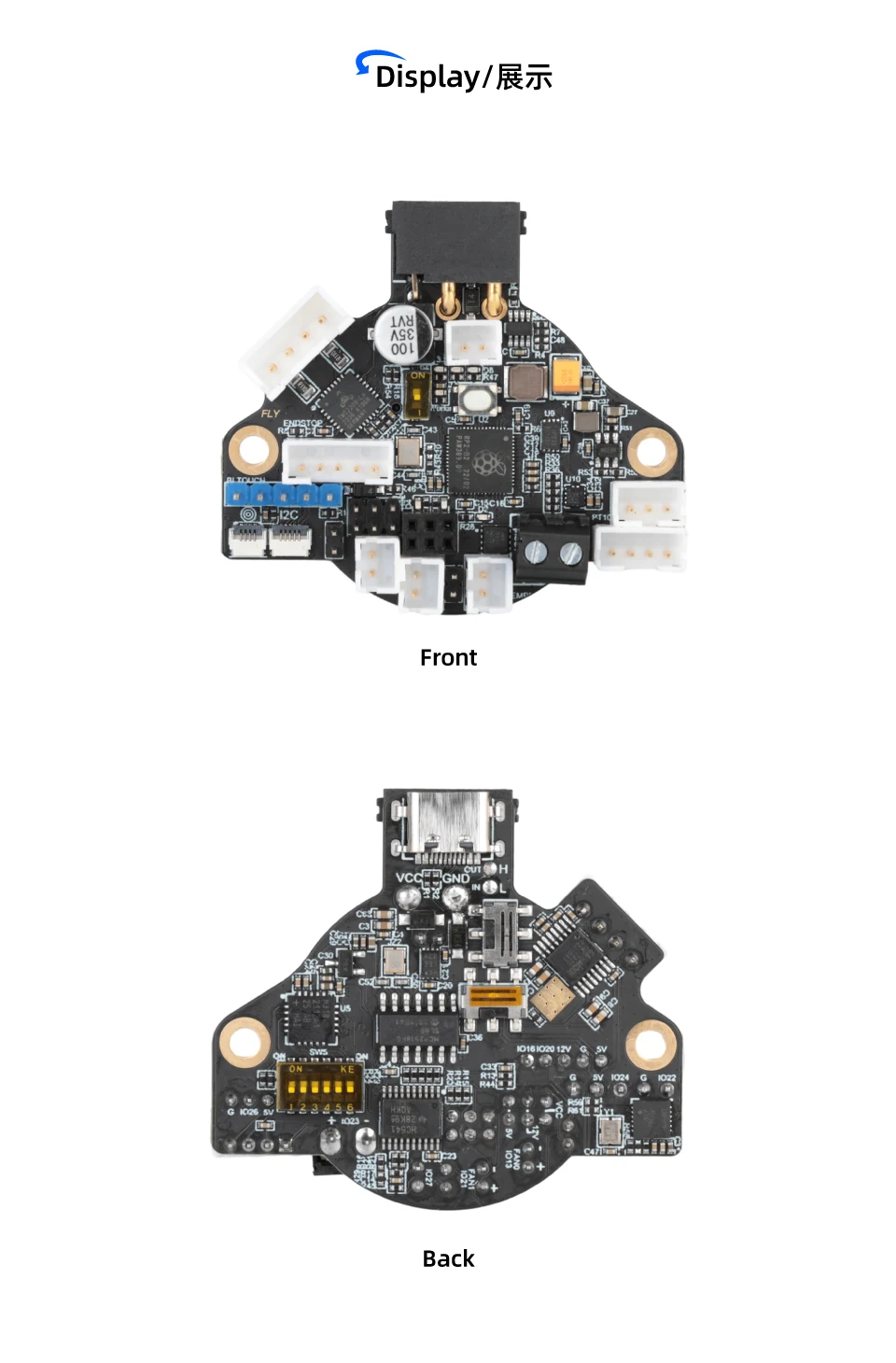

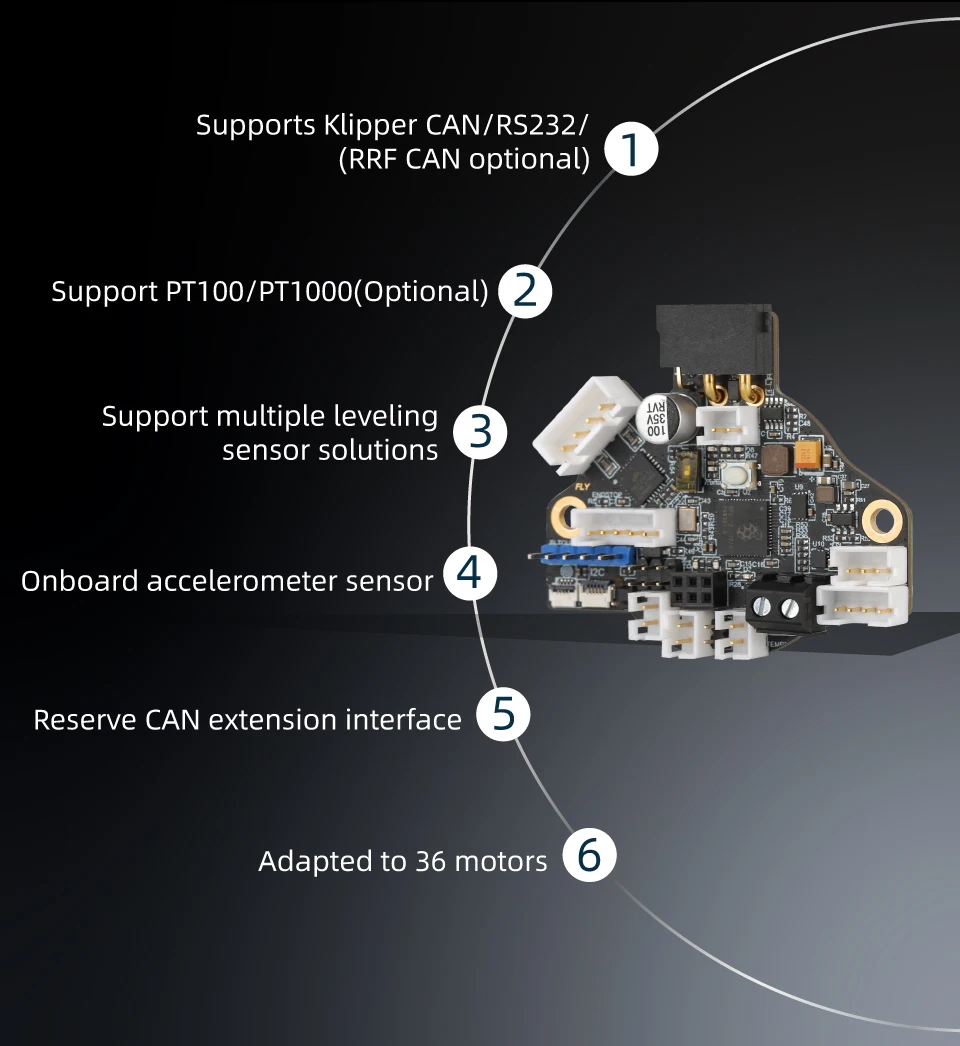

La FLY-SHT36 V3 es una placa de herramientas diseñada específicamente por el equipo FLY para cabezales extrusores de impresoras 3D. Con esta placa de herramientas, puede reemplazar el cableado complejo entre la placa base y el cabezal de impresión con solo cuatro cables, optimizando la disposición. La FLY-SHT36 V3 es adecuada para motores de 36 pasos e integra un transceptor CAN y RS232, puerto USB, controlador TMC2209, acelerómetro LIS2DW, dos ventiladores controlables y otras funcionalidades. Esta placa de herramientas es compatible con el firmware Klipper, y la versión Max se puede utilizar tanto con RRF como con Klipper, soportando Eddy LDC1612.

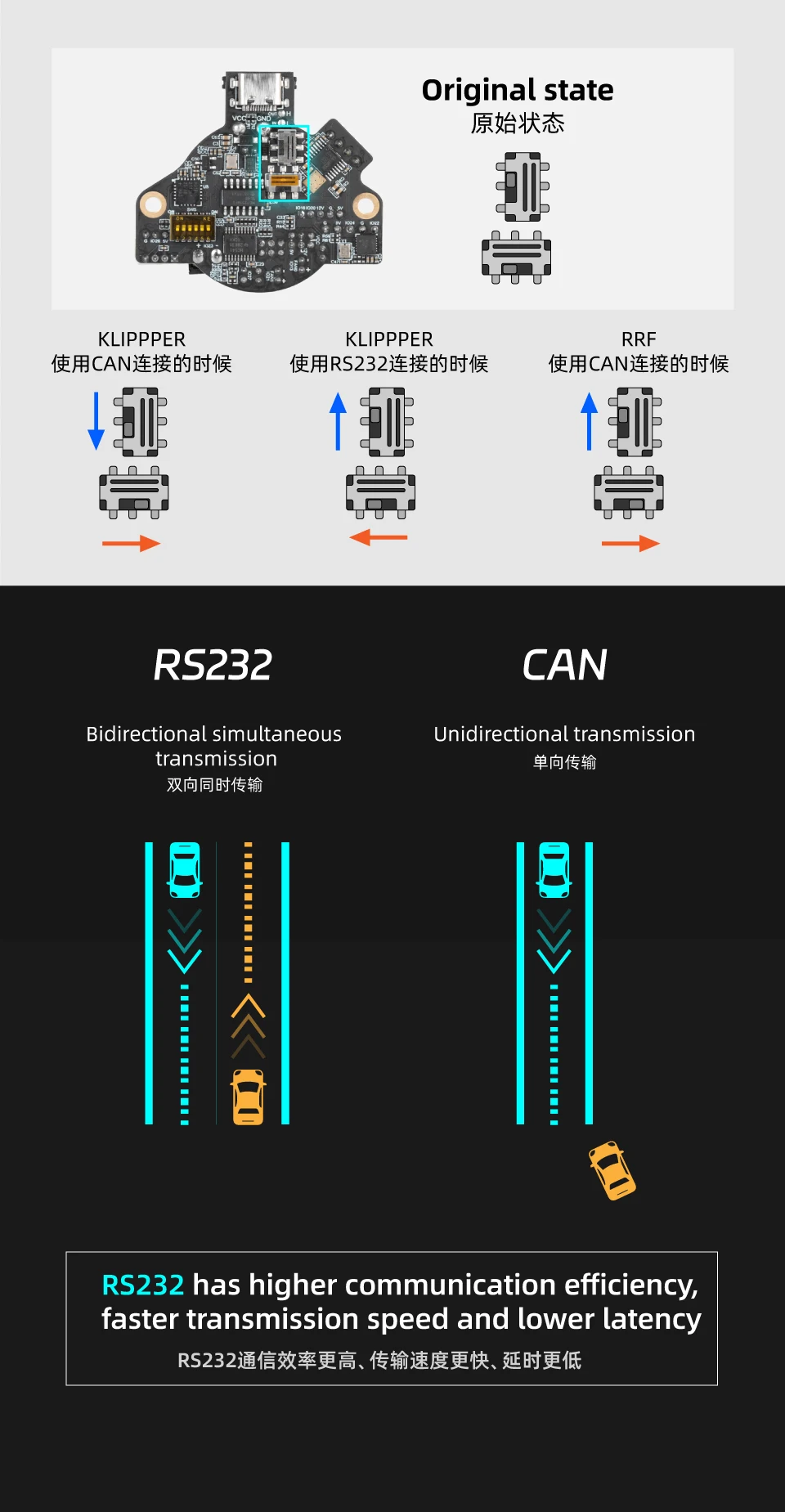

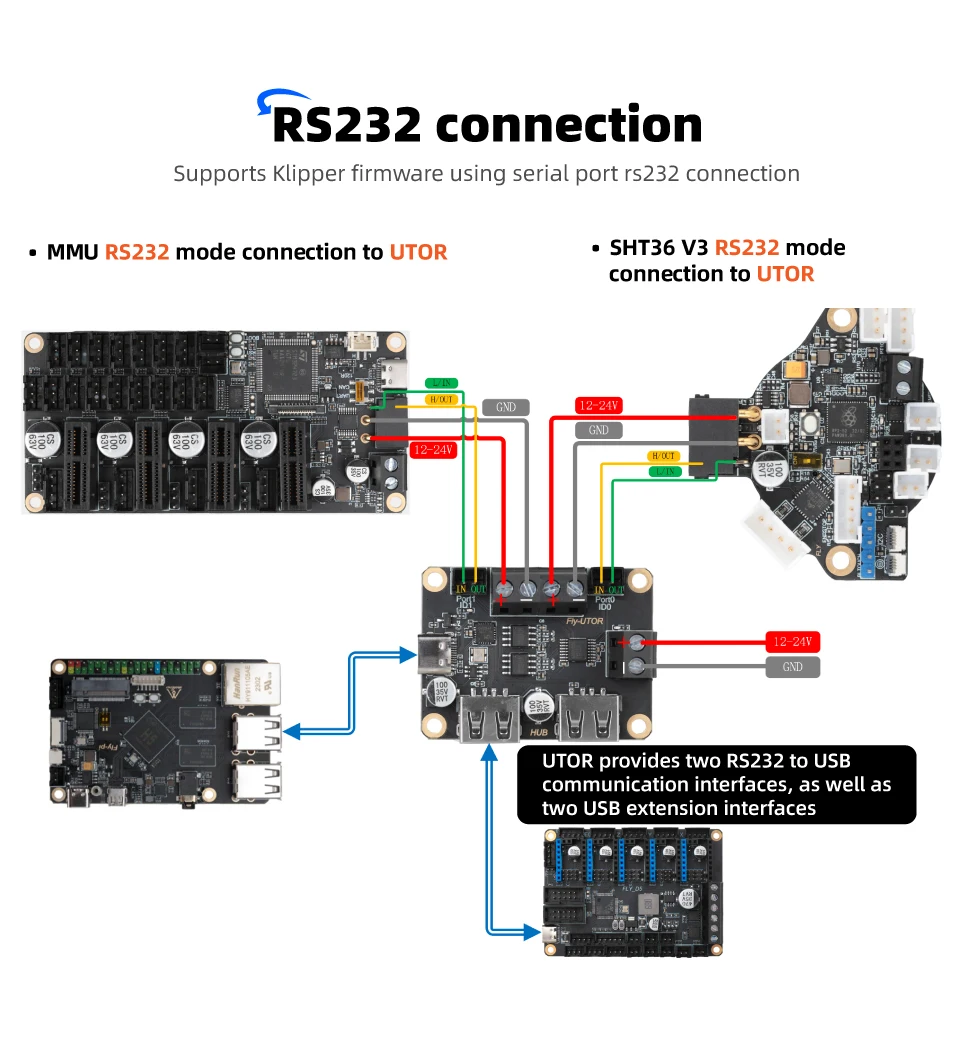

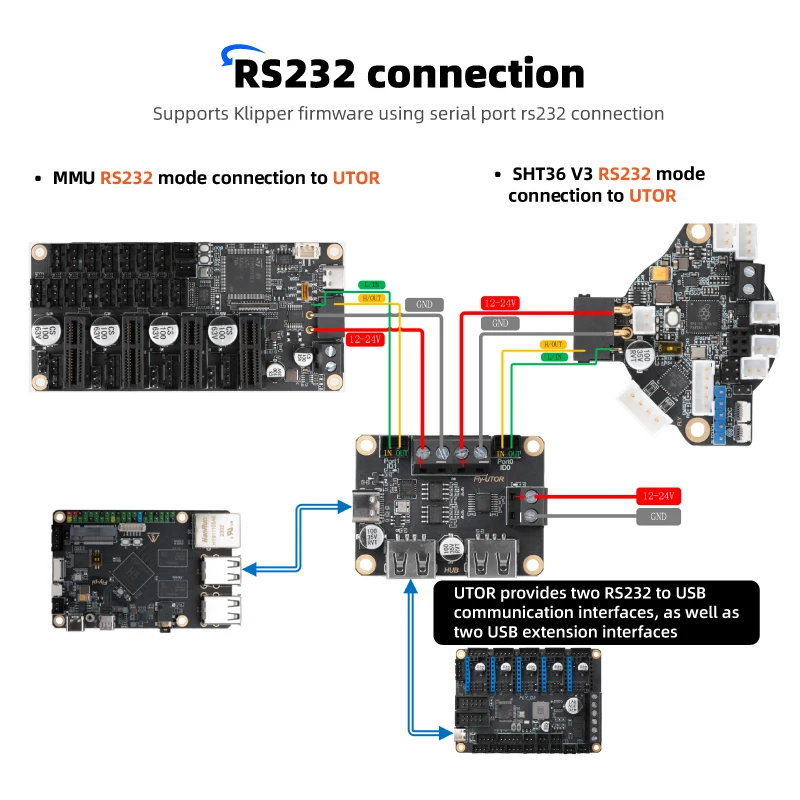

La placa SHT36 V3 utiliza comunicación CAN/RS232 para conectar el ordenador superior a la placa UTOC/UTOR, permitiendo la comunicación con el SHT36 a través de la UTOC/UTOR.

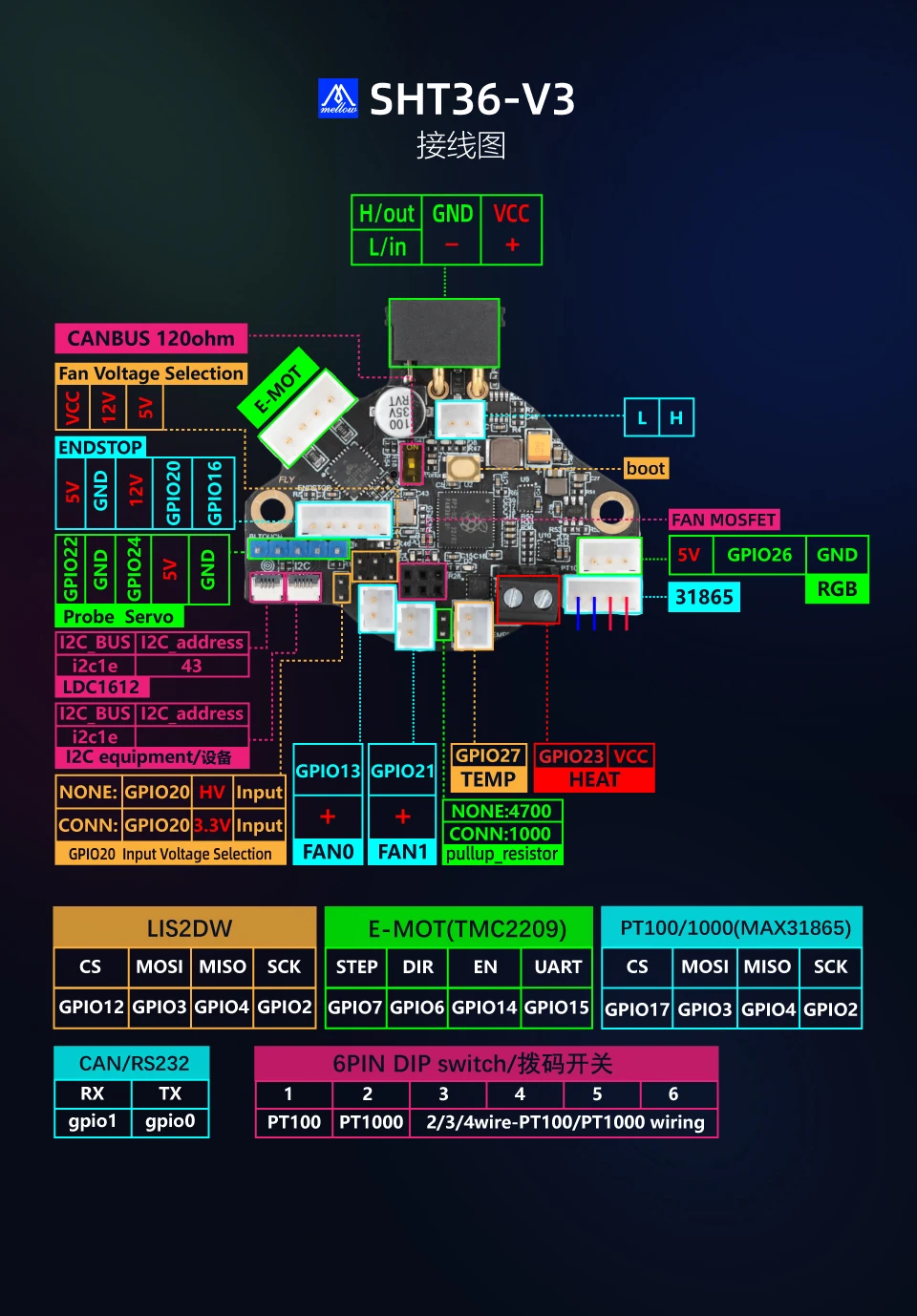

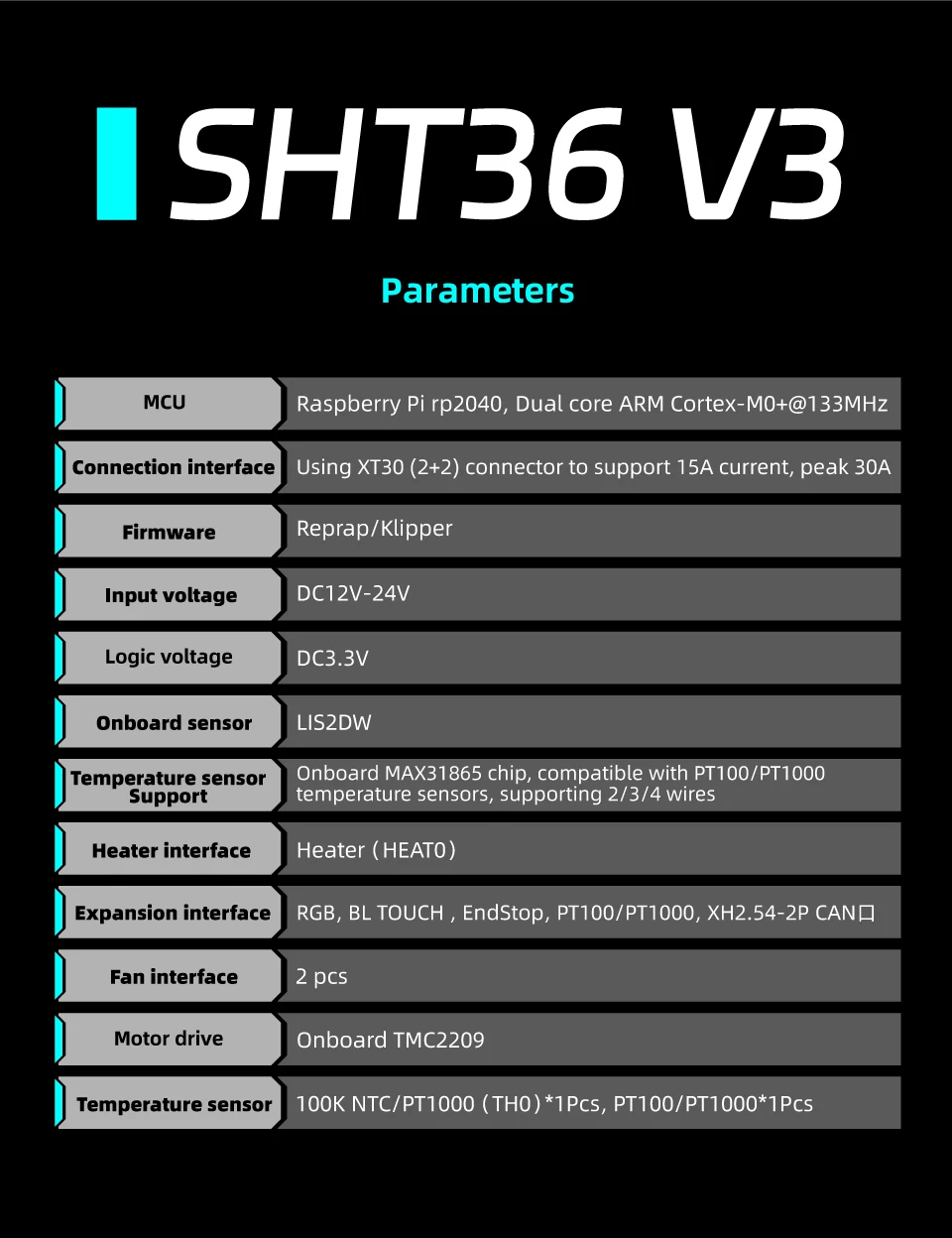

1Especificaciones técnicas:

MCU: Raspberry Pi RP2040, ARM Cortex-M0+ de doble núcleo a 133 MHz

Interfaz de conexión: Utiliza un conector XT30 (2+2), compatible con una corriente de 15A y un pico de 30A.

Firmware: Reprap / Klipper

Voltaje de entrada: CC 12V-24V

Voltaje lógico: CC 3,3 V.

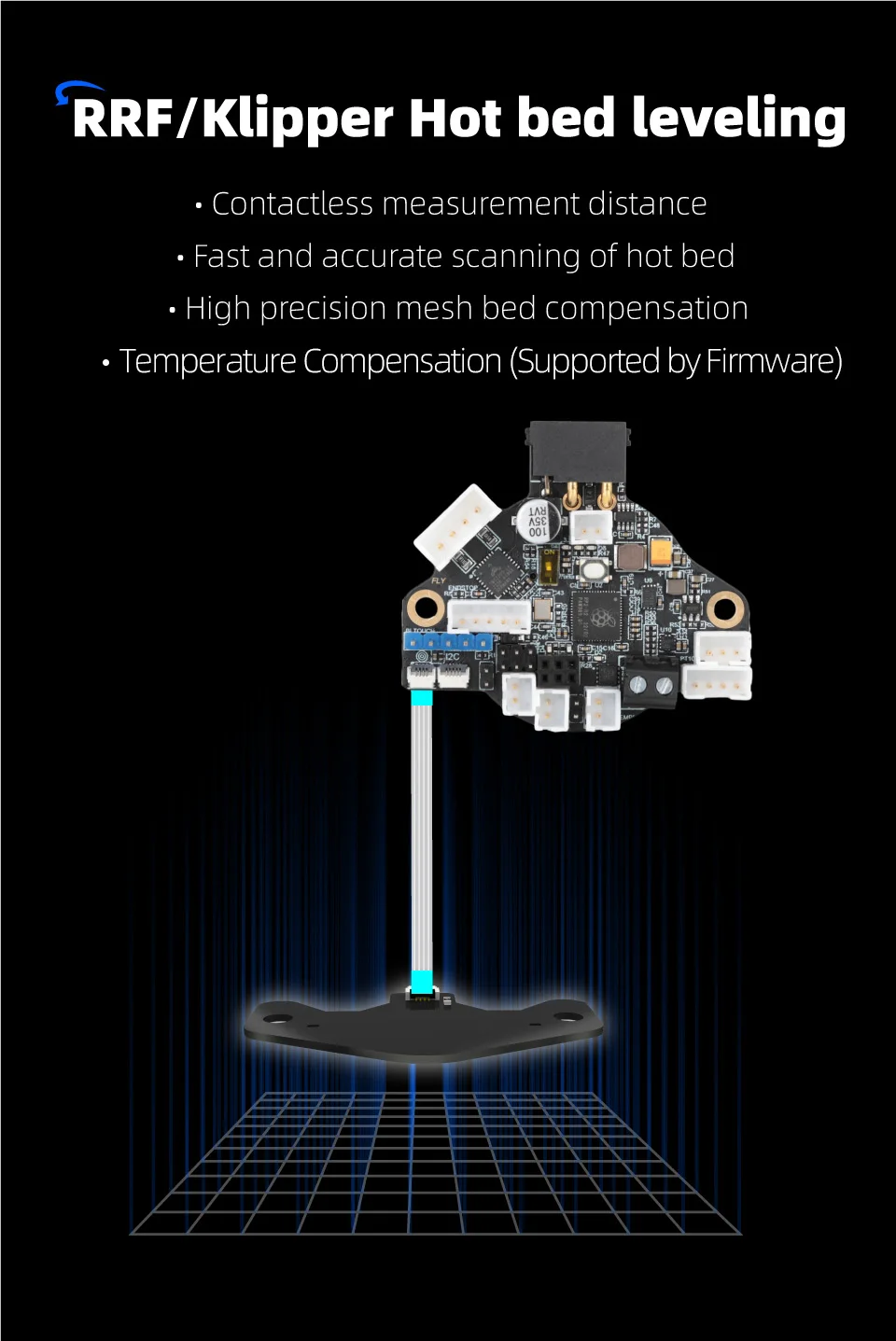

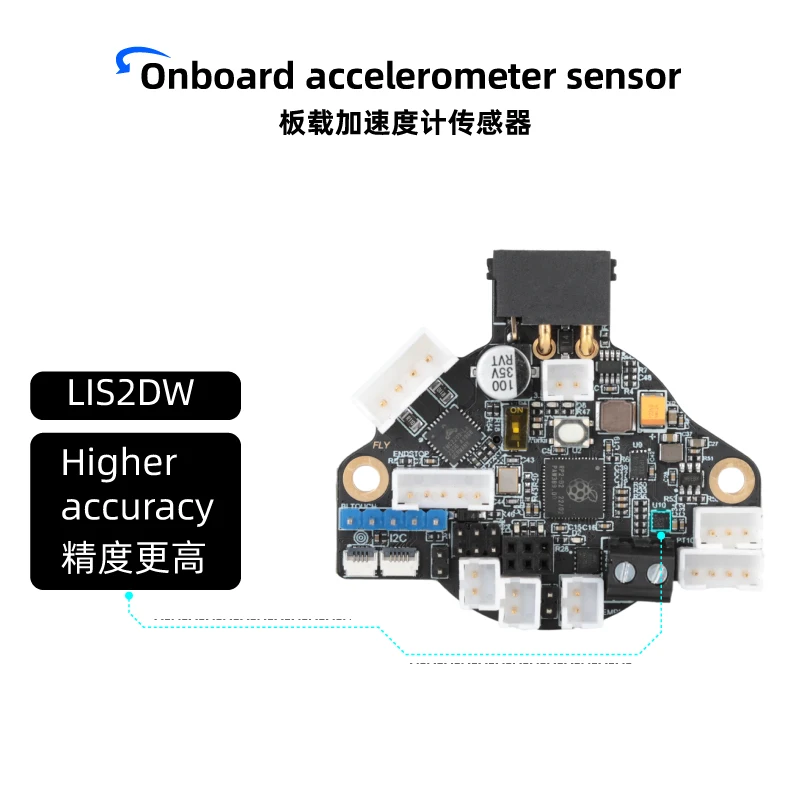

Sensores integrados: LIS2DW y LDC1612 (la versión Max agrega un chip 1612 para escaneo rápido RRF)

Interfaz del calentador: HEAT0, compatible con 10A

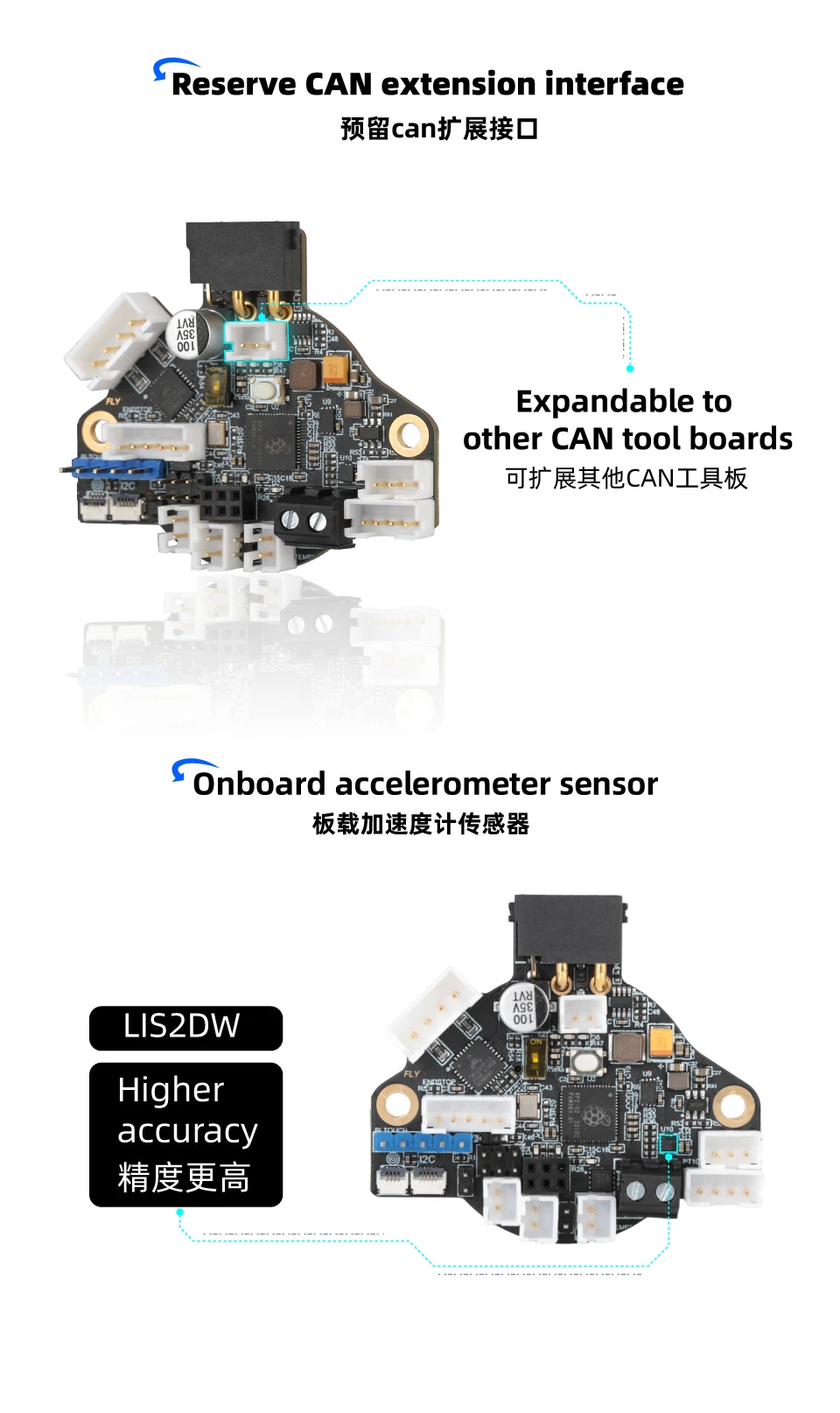

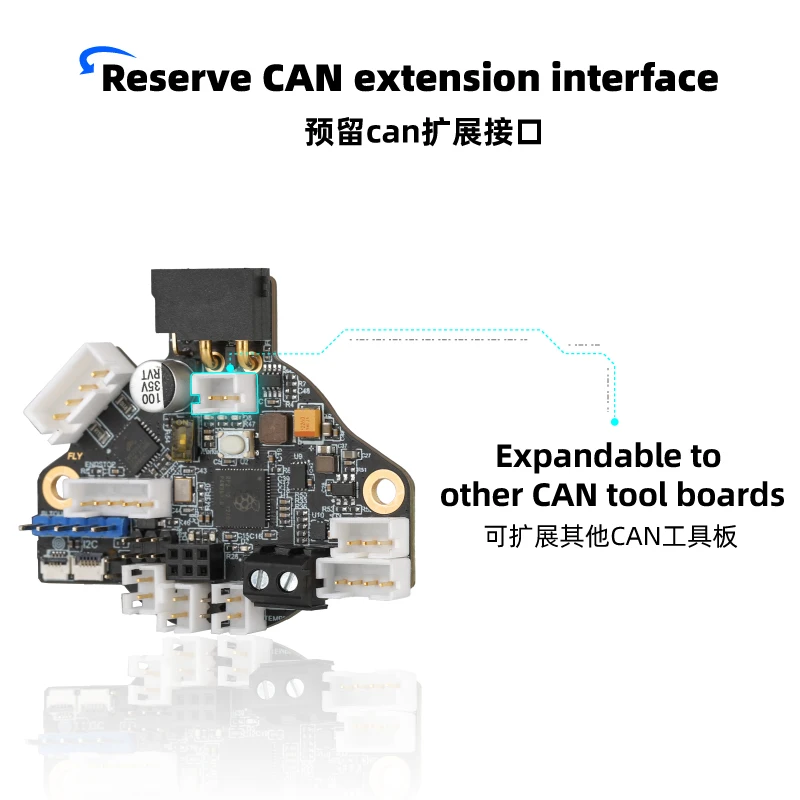

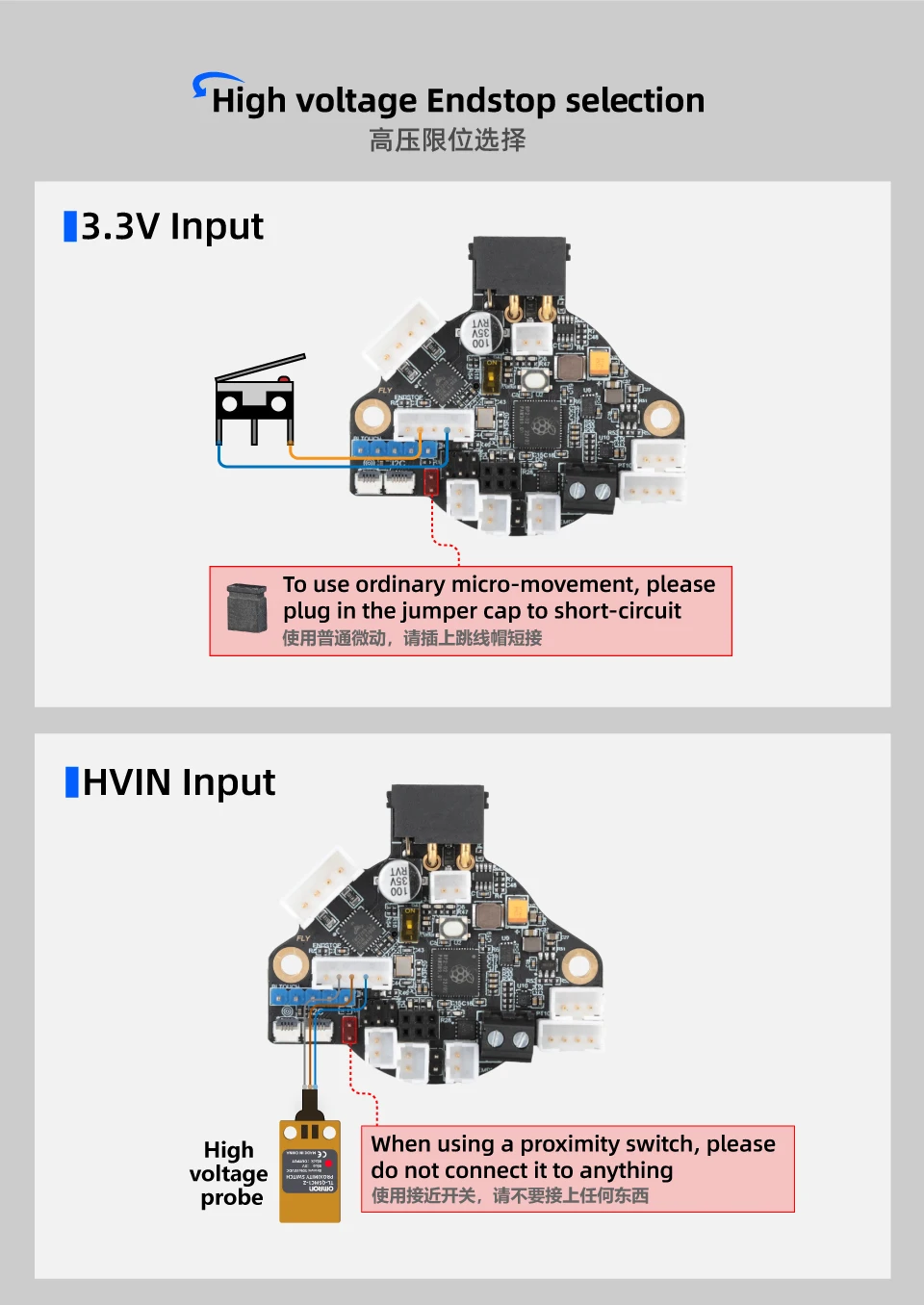

Interfaces de expansión: RGB, EndStop, PT100/PT1000, puerto de expansión CAN XH2.54-2P

Interfaces de ventilador: Dos ventiladores DC controlables (máx.)

Controlador de motor: TMC2209 integrado

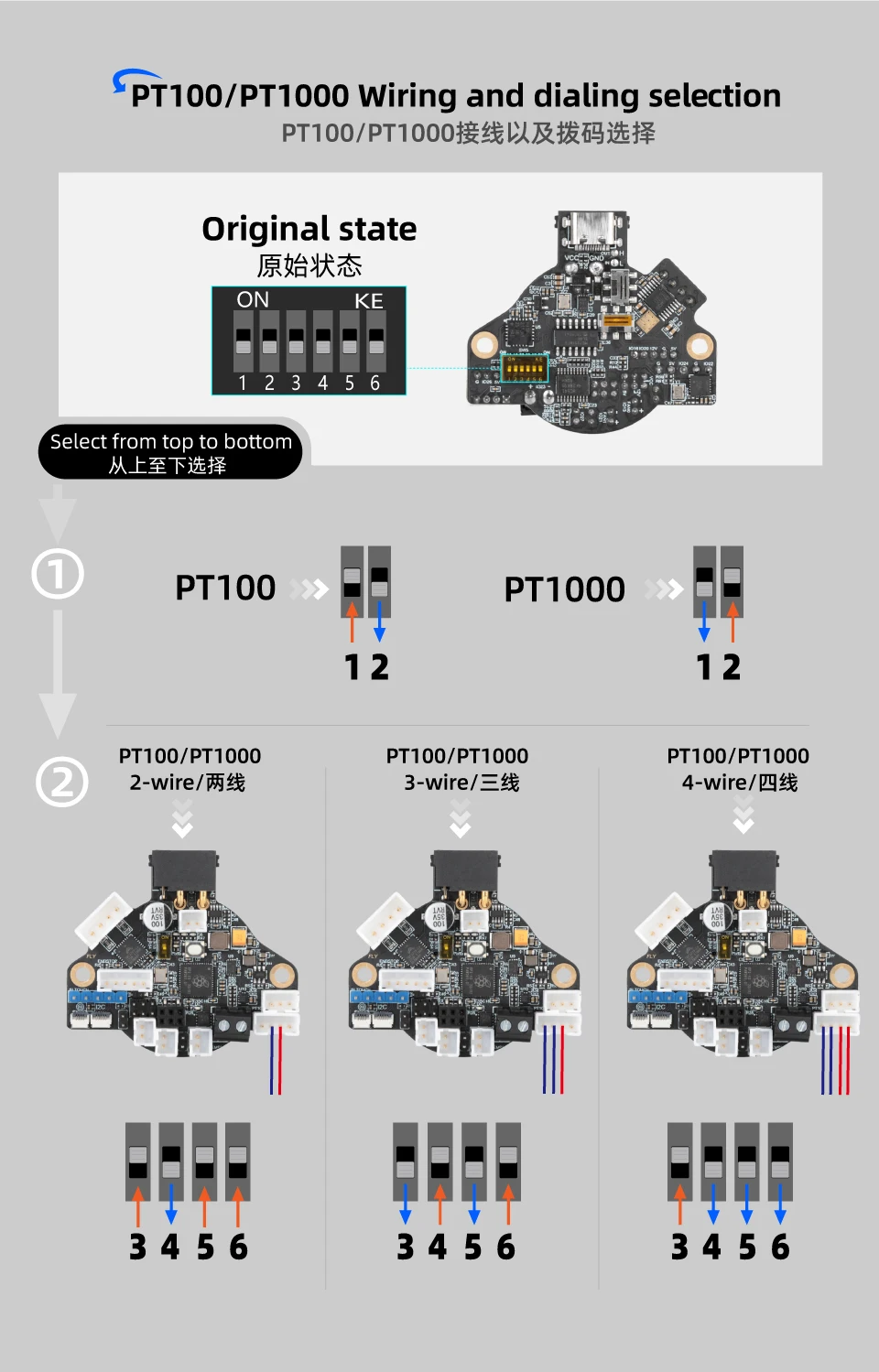

Sensor de temperatura: Uno NTC de 100K o PT1000 (TH0), la versión Plus añade chip 31865, último soporte para PT100/PT1000

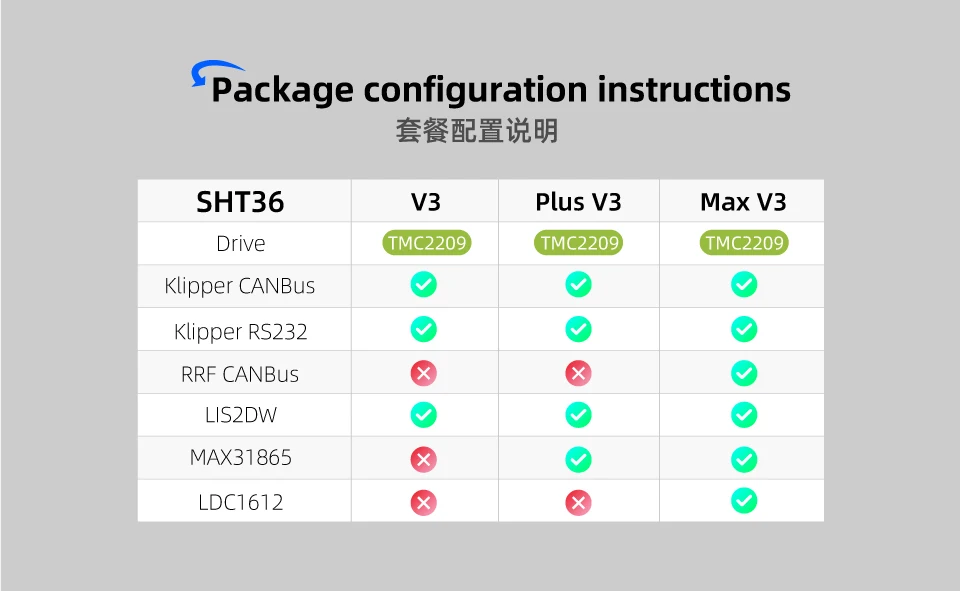

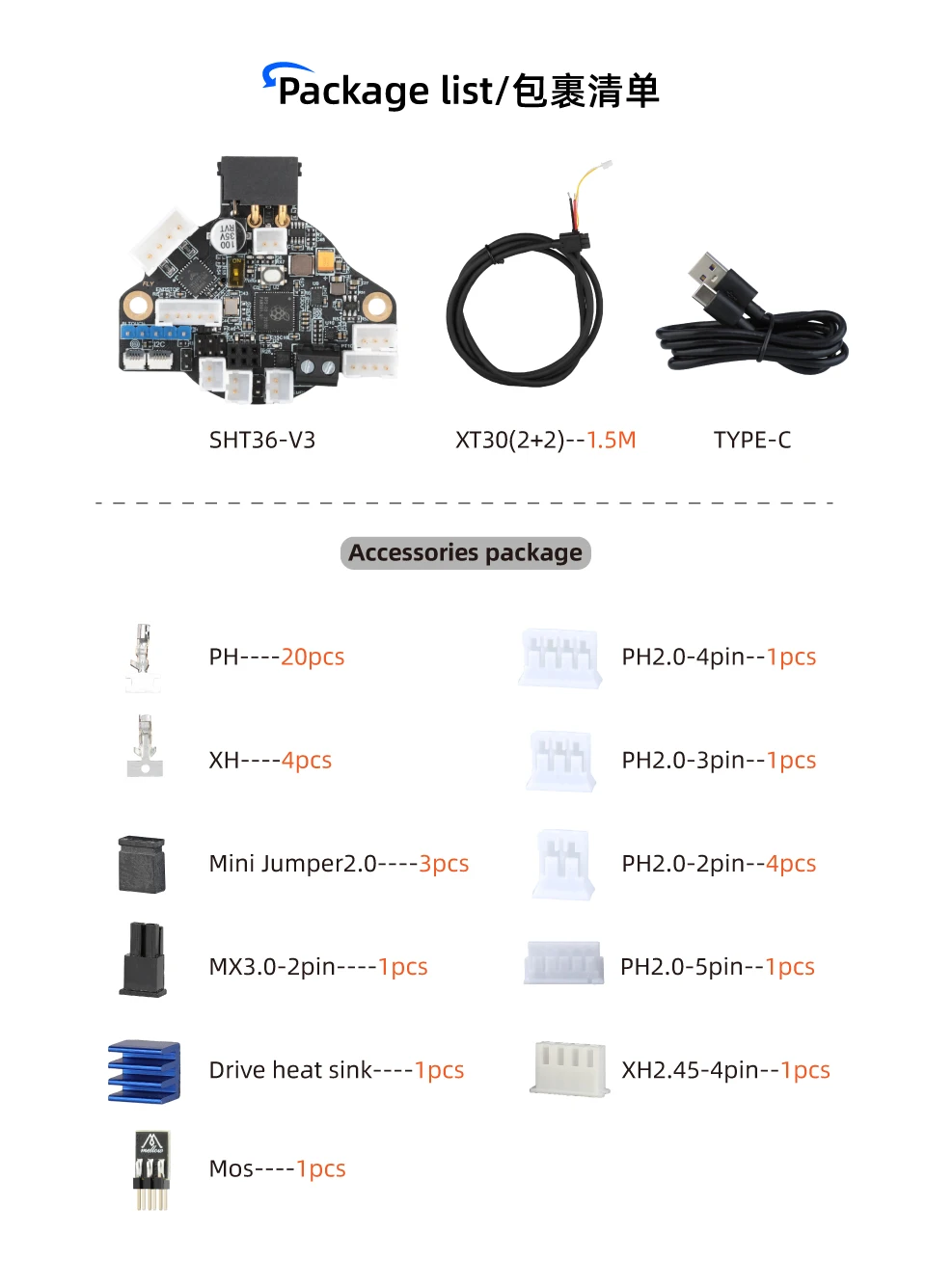

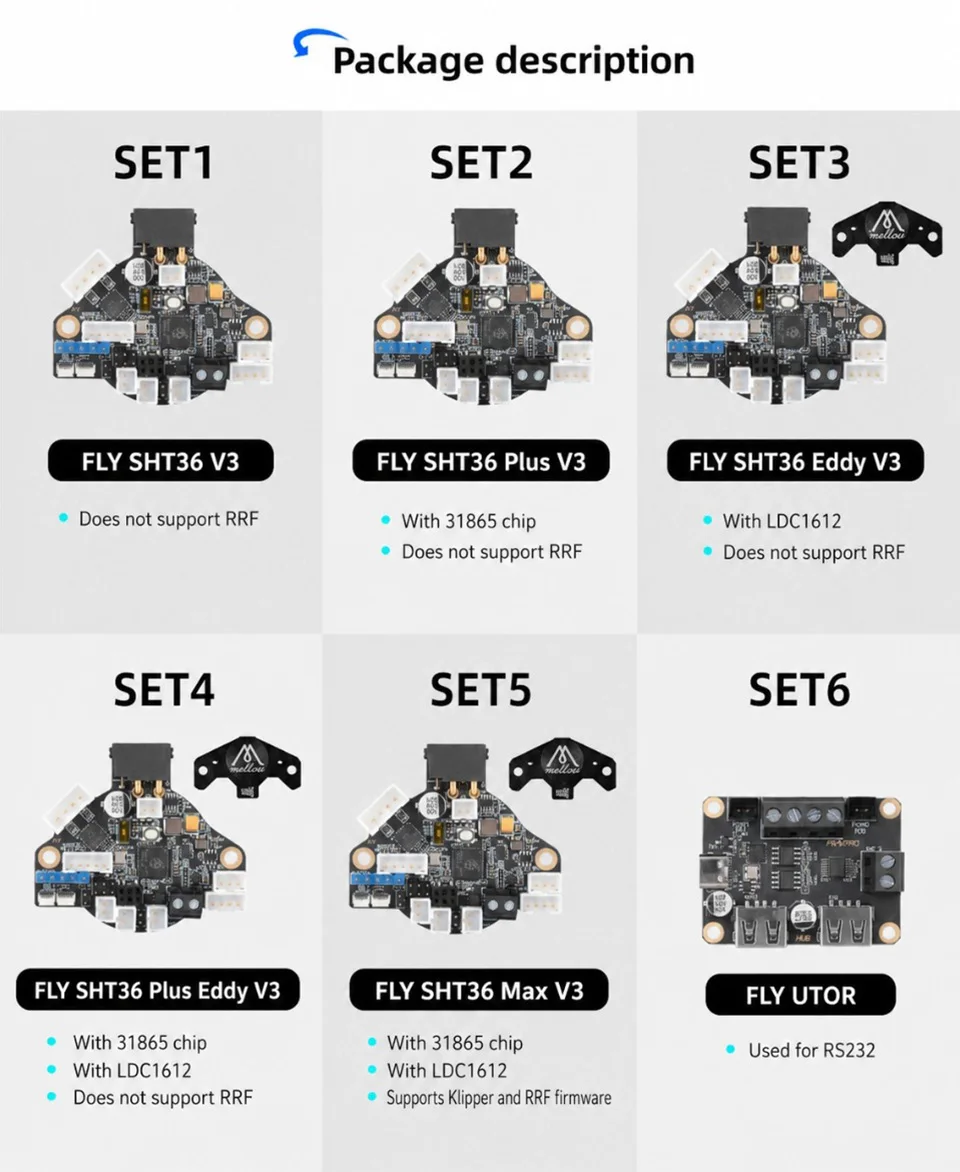

Paquete incluido

SET1

Placa Sht36 V3*1

Cable de conexión de 1,5 m*1

SET2

Placa Sht36 Plus V3 (Añadir 31865 para PT100/PT1000)*1

Cable de conexión de 1,5 m*1

SET3

Placa SHT36 EDDY V3*1

Cable de conexión de 1,5 m*1

SET4

Placa SHT36 Plus EDDY V3*1

Cable de conexión de 1,5 m*1

SET5

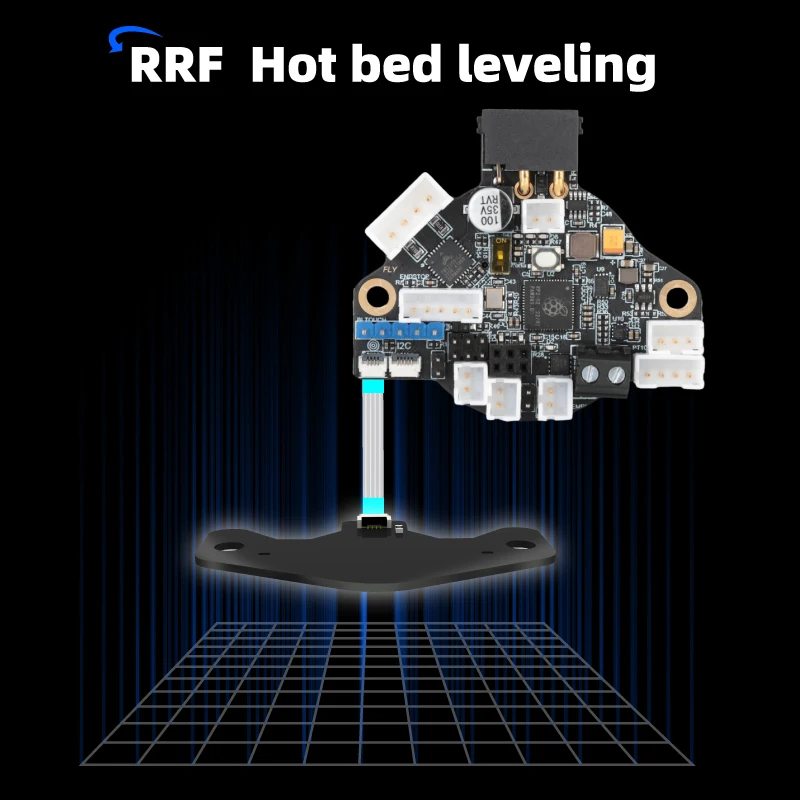

Placa Sht36 Max V3 (Añadir 31865 para PT100/PT1000 y se puede usar para RRF y Klipper, chip 1612 integrado para compensación de cama de malla RRF)*1

Cable de conexión de 1,5 m*1

SET6

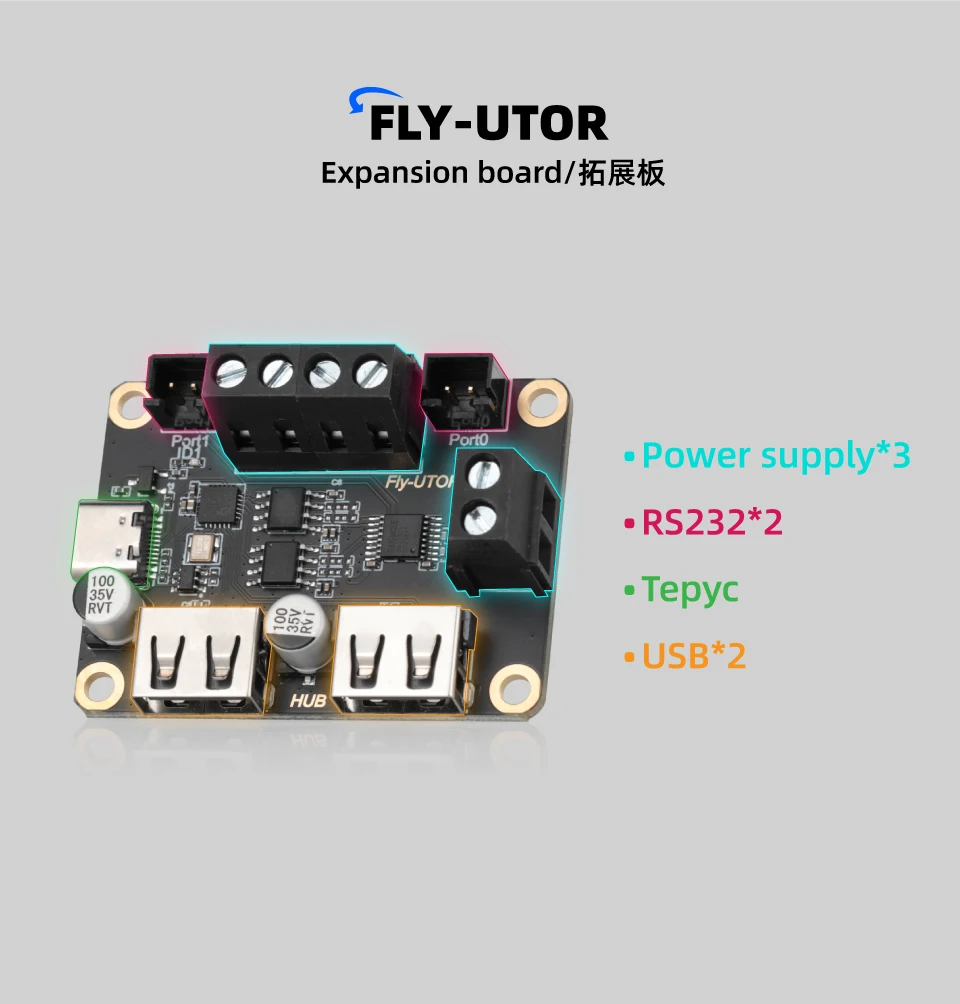

Placa UTOR (para RS232)*1

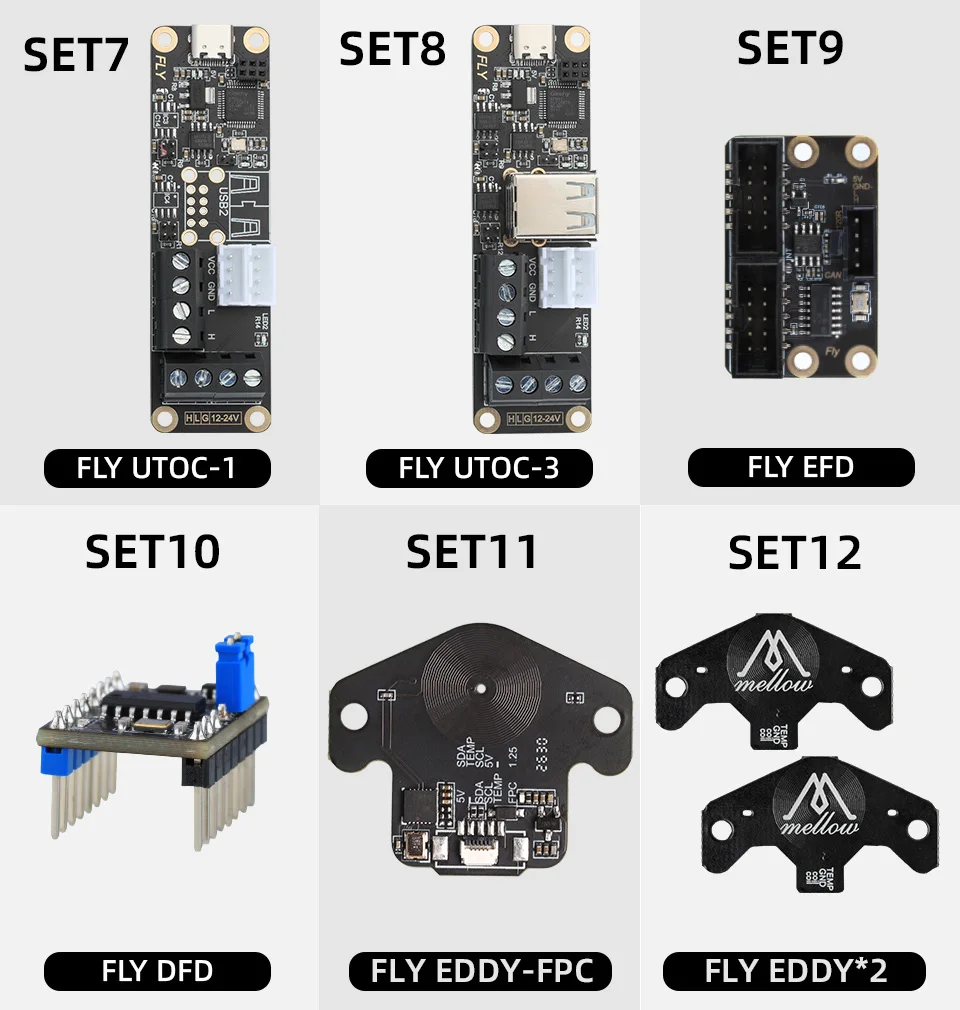

SET7

Placa UTOC-1 (para lata Klipper)*1

SET8

Placa UTOC-3 (para lata Klipper)*1

SET9

Placa EFD (para lata RRF)*1

SET10

Placa DFD (para lata RRF)*1

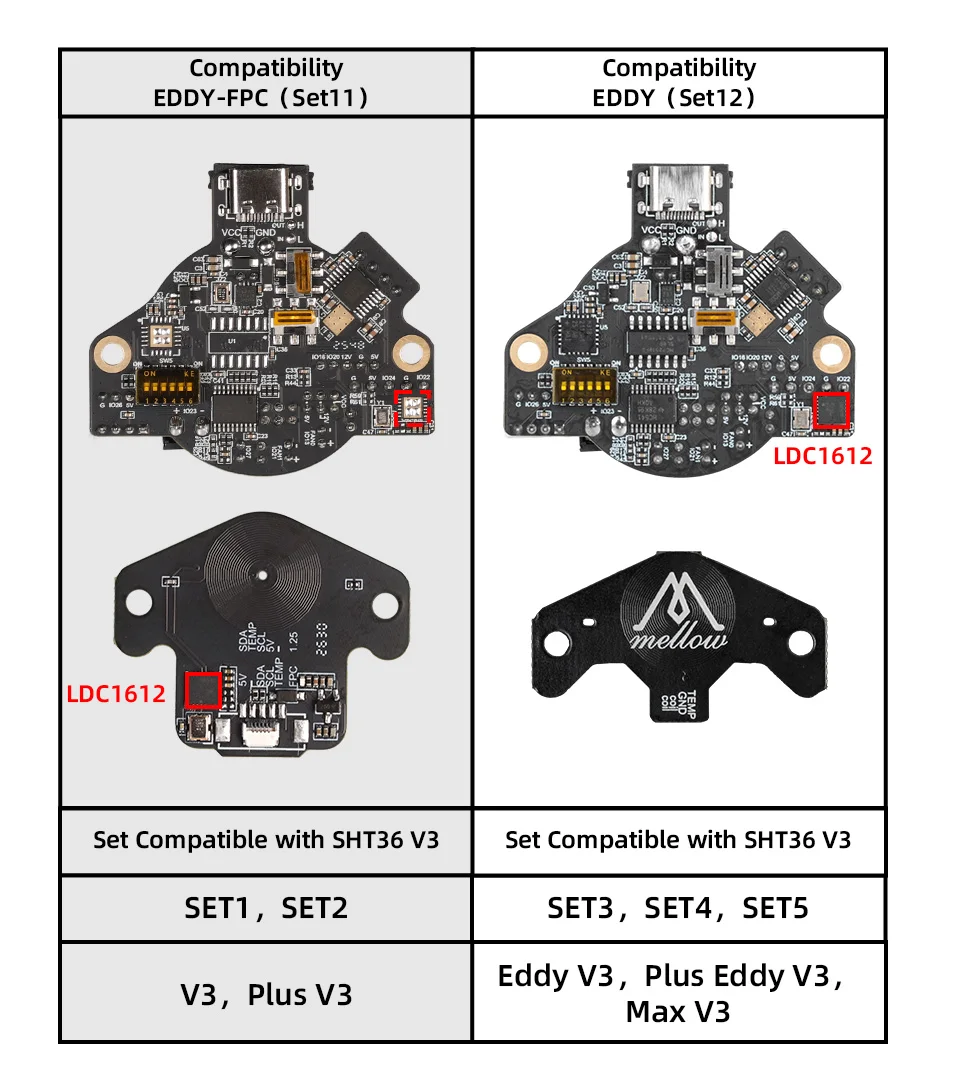

SET11

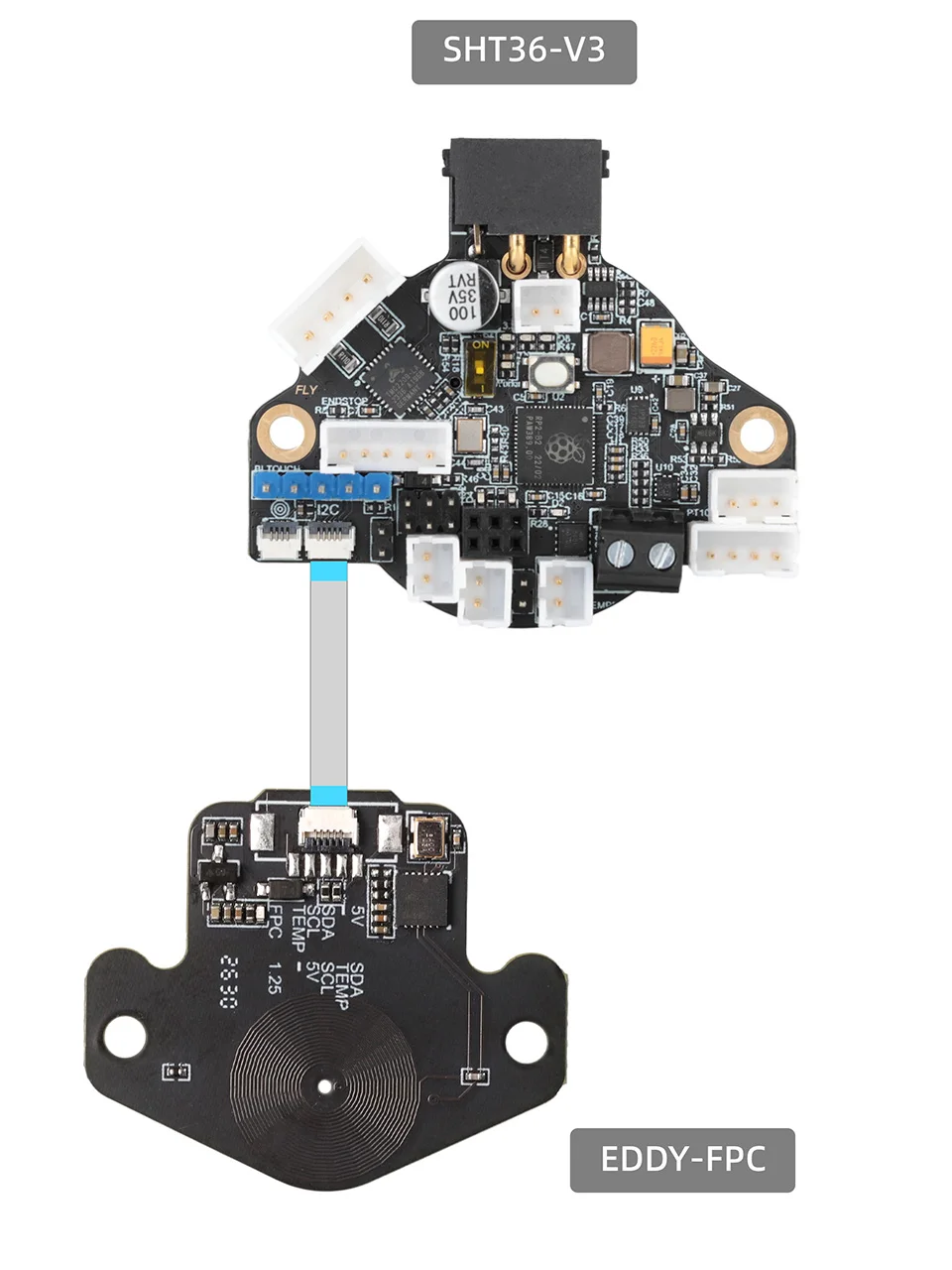

EDDY-FPC *1

SET12

EDDY*2
