Descripción del producto

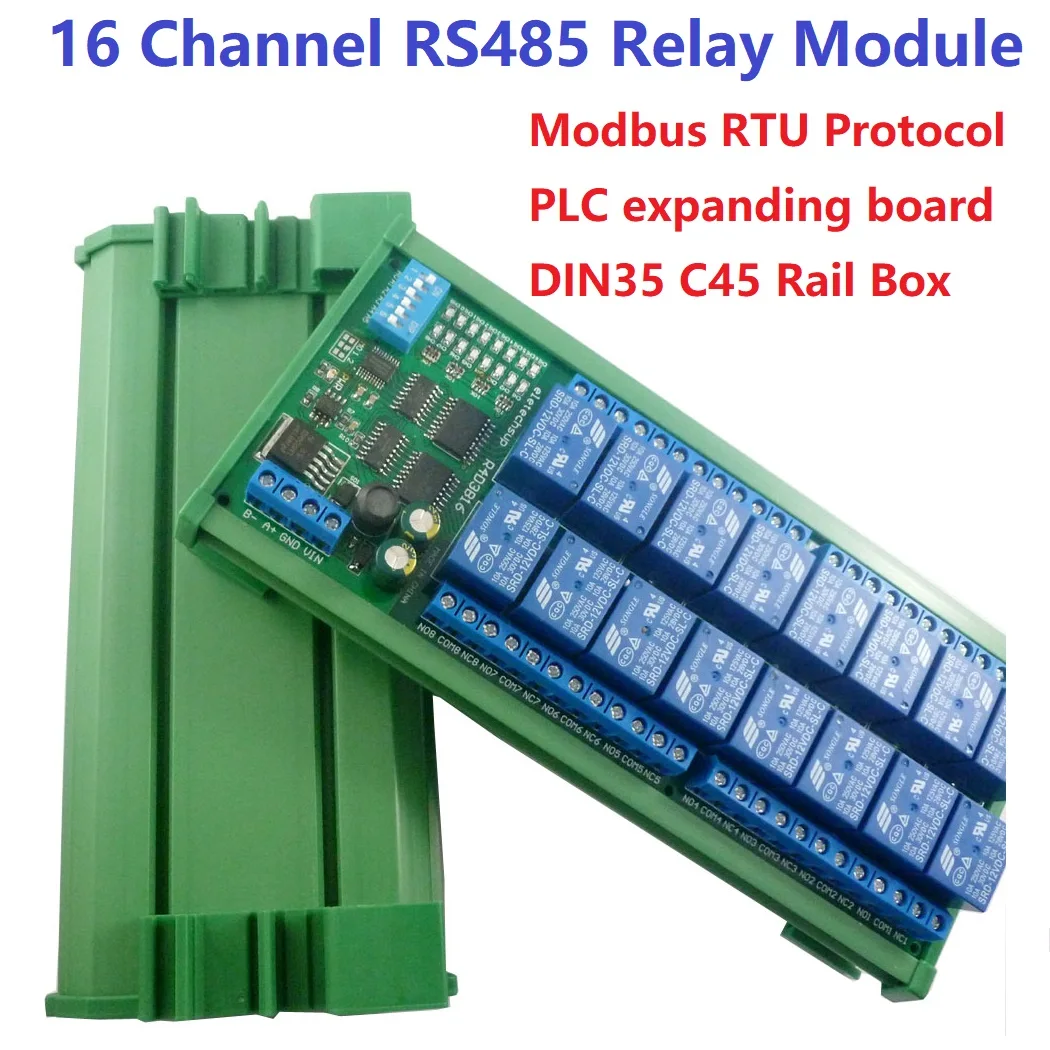

Nombre del producto: 16 canales 12V 10A DIN Rail Box PLC Placa de expansión RS485 Modbus RTU Módulo de relé

Paquete incluido:

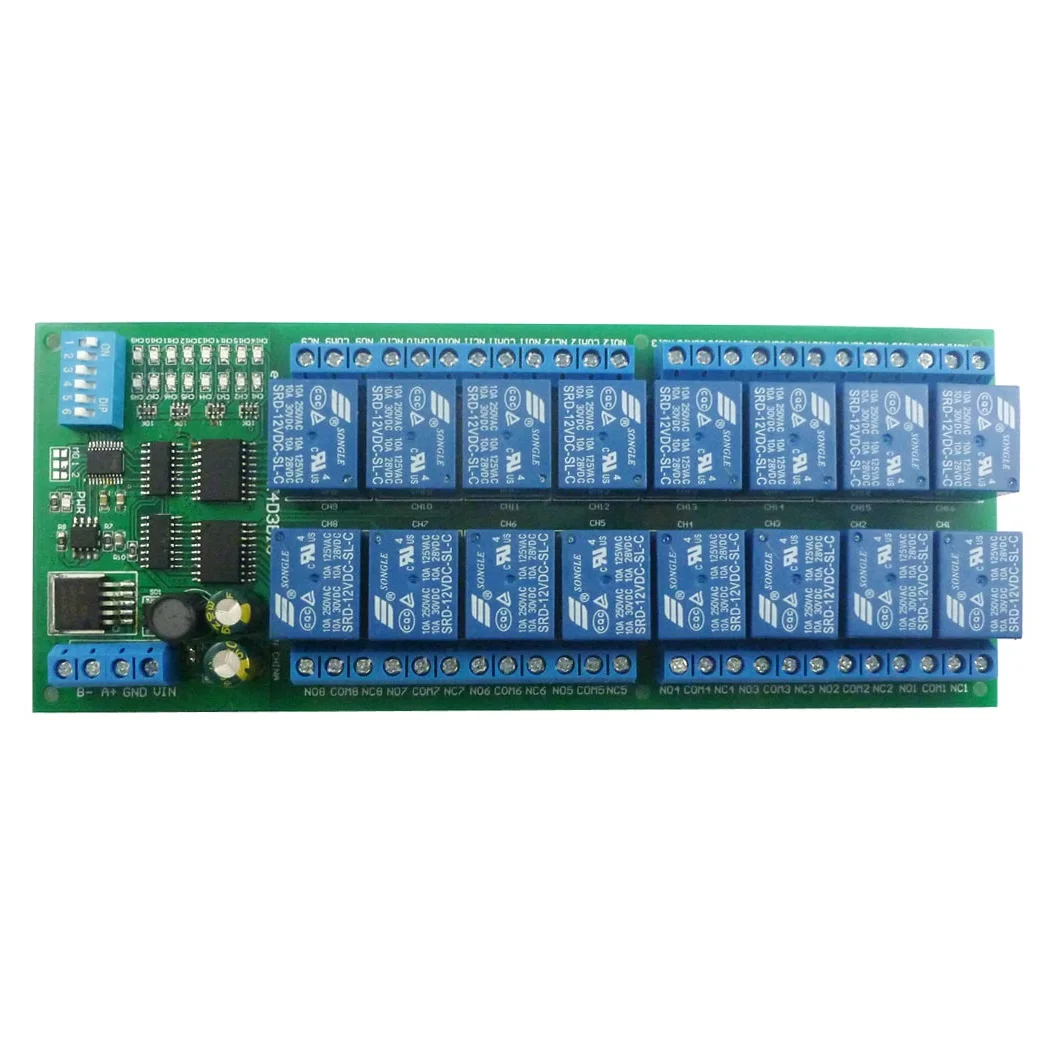

1 piezas DC 12V 16Ch DIN35 C45 Rail RS485 Modbus RTU Placa de relé
(Específico según la versión y la cantidad que elija)


Descripción:
1: Fuente de alimentación de 12V CC

2: Corriente en espera (todos los relés cerrados) 13MA, 1 relé abierto 41MA, 2 relés abiertos 69MA, 3 relés abiertos 95MA,4 relés abiertos 122MA,5 relés abiertos 148MA,6 relés abiertos 174MA, 7 relés abiertos 198MA,8 relés abiertos 225MA.etc.

3: ''abrir'' ''cerrar'''' Momente'' ''Autobloqueo'' Interlock'' ''Delay'' 6 Comandos

4: Dos modos de control de instrucciones: comando MODBUS RTU y comando AT

5: el comando ''Delay'' Bajo, el retraso máximo es de 255 segundos;

Bajo el comando AT, el retraso máximo es de 9999 segundos

6 comandos MODBUS se pueden hacer HyperTerminal en serie (asistente en serie) O "Modbus Poll" Enter; los comandos AT se pueden hacer HyperTerminal en serie (asistente en serie) Enter;

7 Bajo el modo de comando MODBUS, puede admitir hasta 64 dispositivos en paralelo

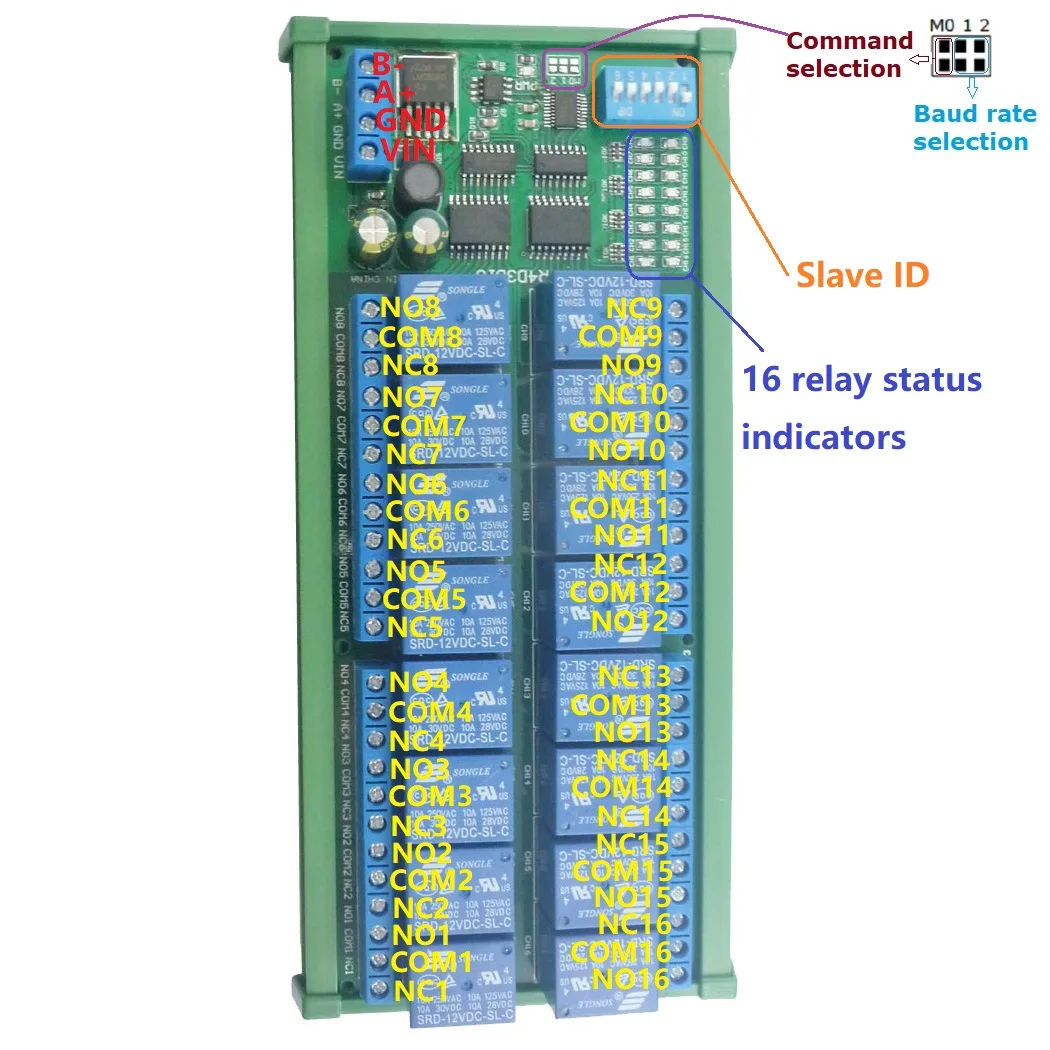

8 La velocidad en baudios predeterminada es 9600BPS. La velocidad en baudios se puede seleccionar a través de puentes: 2400 4800 9600 19200BPS

9 Tamaño: 180*72*20mm (solo placa PCB);184*88*42mm (con Caja de carril Din)

10 Peso: 230G (solo placa PCB);358G (Din con caja de riel).

11 Carga máxima: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC




Para obtener más información, abra el enlace y Descargue:
https:// 1drv. MS/u/s!AjrAGEbCBLls2hqUzzD5fjKJAESM?e = gTnRu0

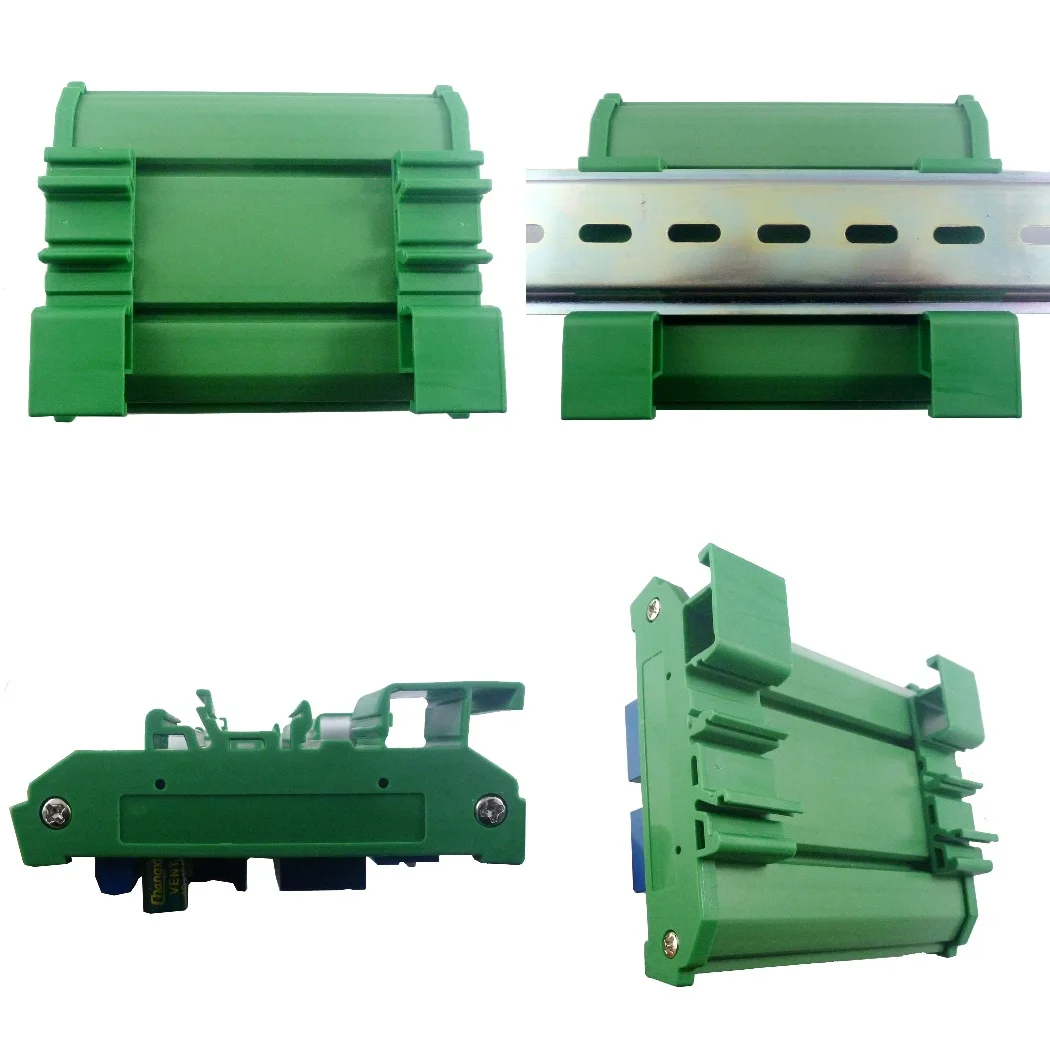

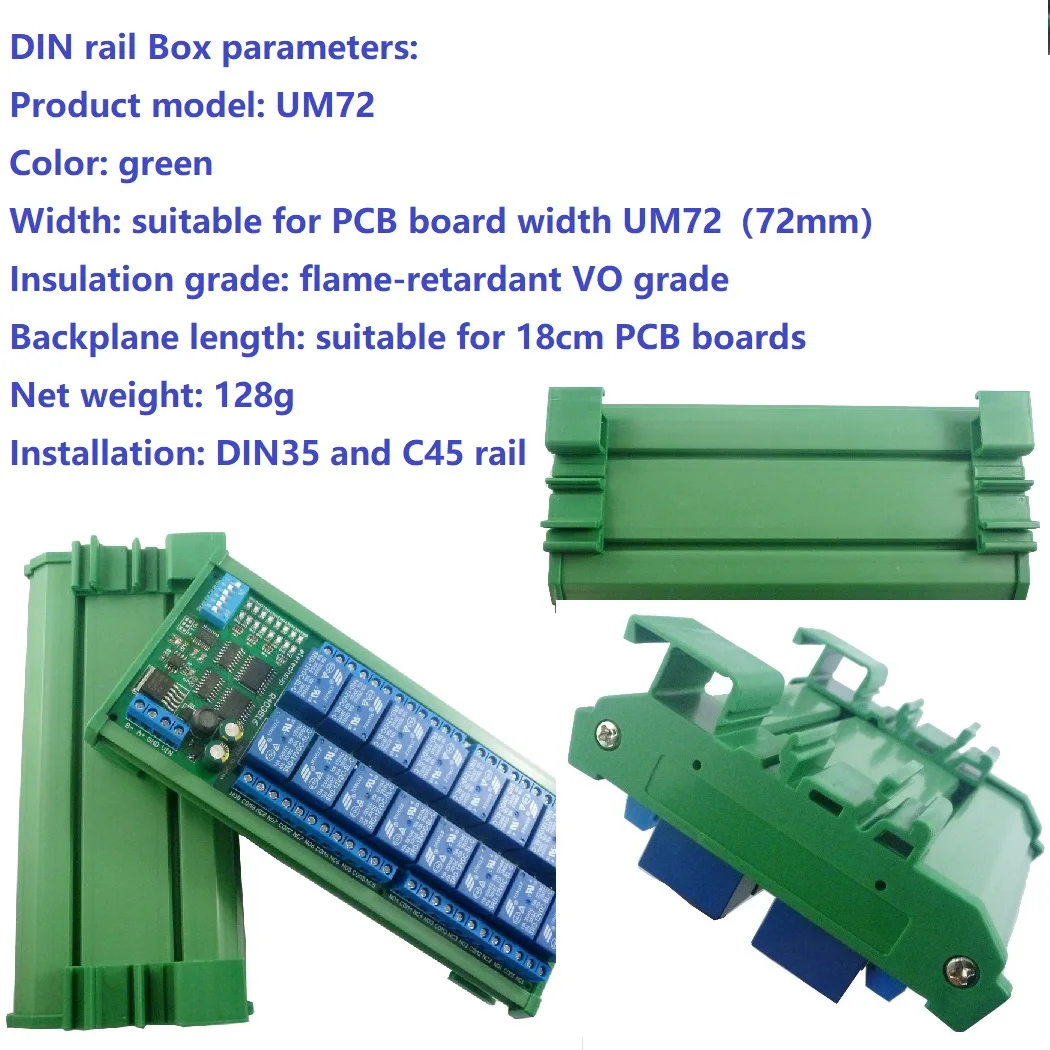

Parámetros de la caja de carril DIN:
Modelo del producto: UM72
Color: verde
Ancho: adecuado para el ancho de la placa PCB UM72(72mm)
Grado de aislamiento: retardante de llama grado VO
Longitud del plano posterior: adecuado para placas PCB de 180mm
Peso neto: 128g
Instalación: carril DIN35 o C45.






Aplicación
Placa de expansión PLC
Hogar inteligente, Automatización del hogar, hogar más sabio;
Cámara IP PTZ CCTV
Vigilancia de seguridad
Sistema de identificación;
Motor FW y BW
Control automático de cortinas
LED
Iluminación


Aplicaciones típicas:




1 Al controlar un módulo, puede usar la instrucción MODUBS RTU o la instrucción AT. En el modo de comando AT, el interruptor de marcación (dirección esclava) no es válido y solo puede controlar un módulo a la vez.


Modo de comando MODBUS RTU (HEX), puede controlar una variedad de formas: control de Terminal Hyper Serial (necesita añadir manualmente el CRC), control de software Modbus Poll (el software añade automáticamente el CRC), control de proceso PLC o MCU.





Diagrama de Cableado:


1 circuito de control DC 12V, diagrama de cableado a continuación. La "carga" puede ser Cámara, luces LED, ventiladores, motores y otros equipos DC 12V.







2 Circuito de control DC 1-110V o AC 85-265V, diagrama de cableado a continuación (Nota: Si no carga DC 12V, necesita otra fuente de alimentación CC 12V). "CARGA" puede ser luces LED, ventiladores, motores Luces, luces fluorescentes, calentadores de agua solares y otros equipos DC AC





Software de prueba (ofrecemos un vídeo de demostración):

HyperTerminal serie:

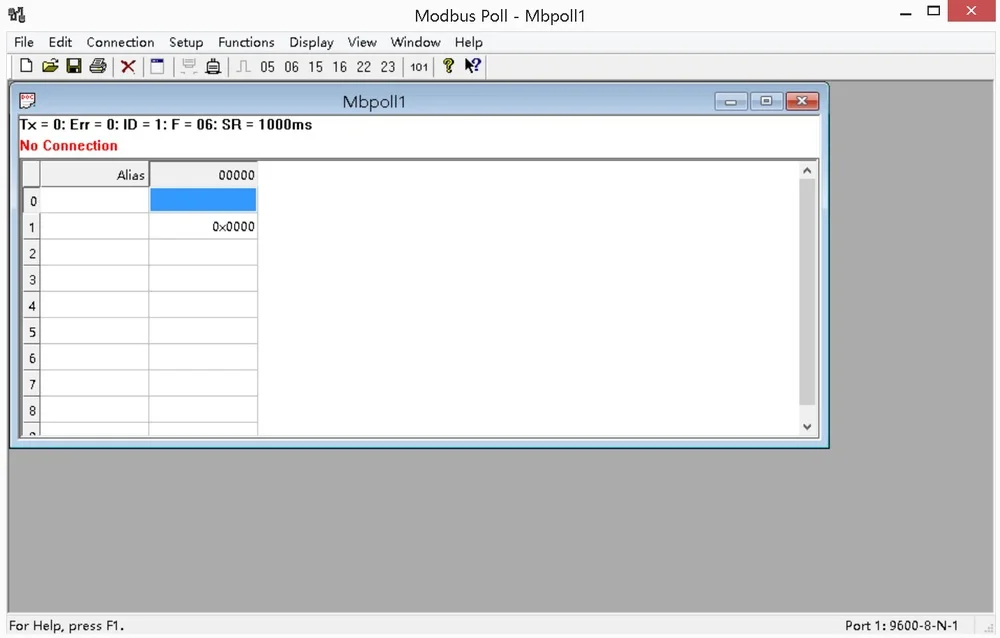

Encuesta Modbus



Especificaciones

Nombre de la marca
eletechsup
Origen
CN(Origen)
Producto químico de alta preocupación
Ninguno
Condición
Nuevo
Tipo
unidad ic
Voltaje de Alimentación
DC 12V
Potencia de disipación
0.1-2W
es personalizado
Sí
Temperatura de Funcionamiento
-40-80
Aplicación
computadora
Paquete
dispositivo SMD
Bus Interface
RS485
Operating Voltage
DC 12V
Standby current
13MA
Channels
16
Rail
DIN35/C45
