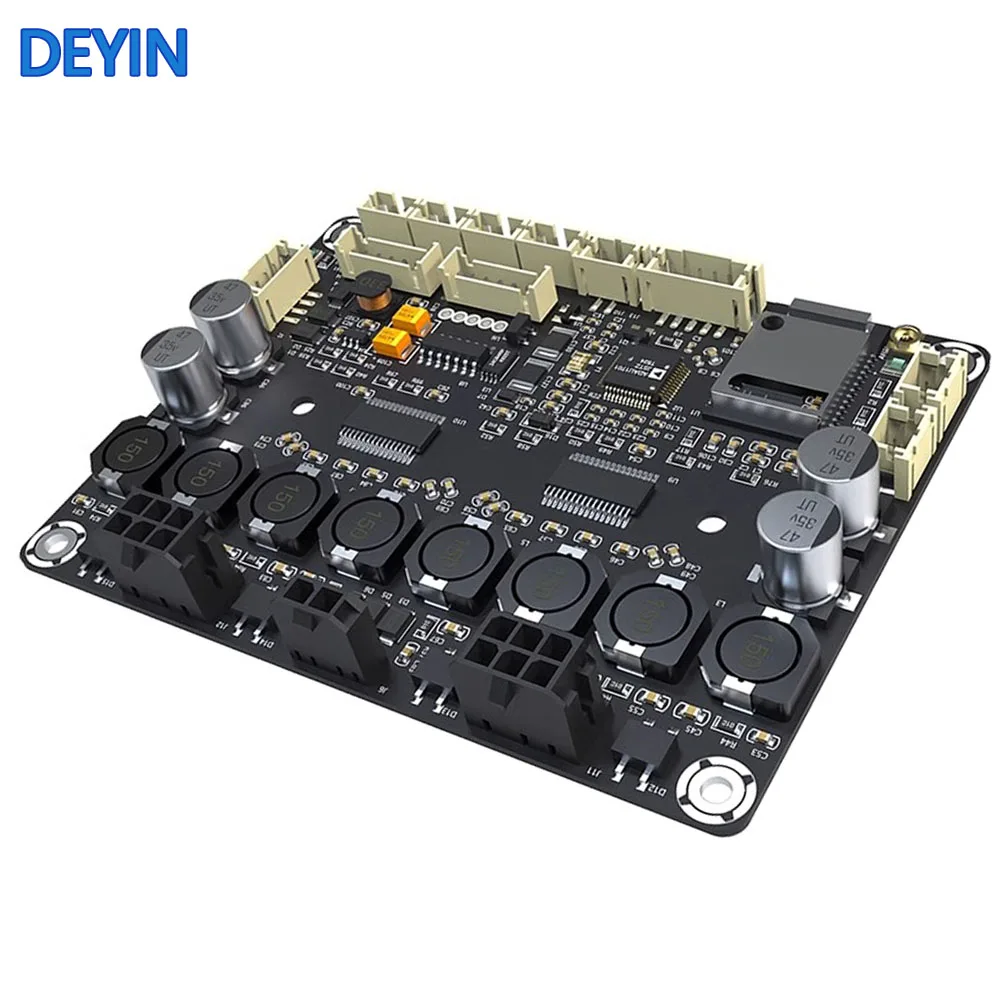

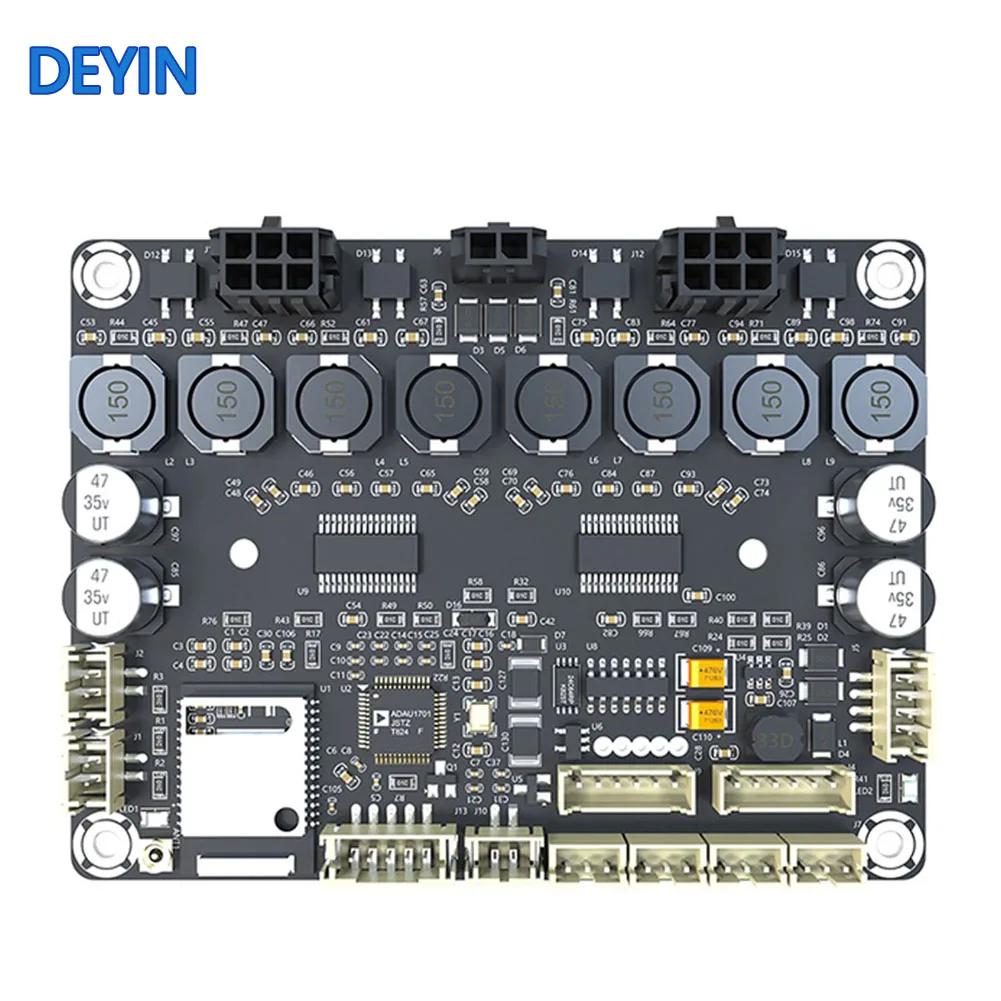

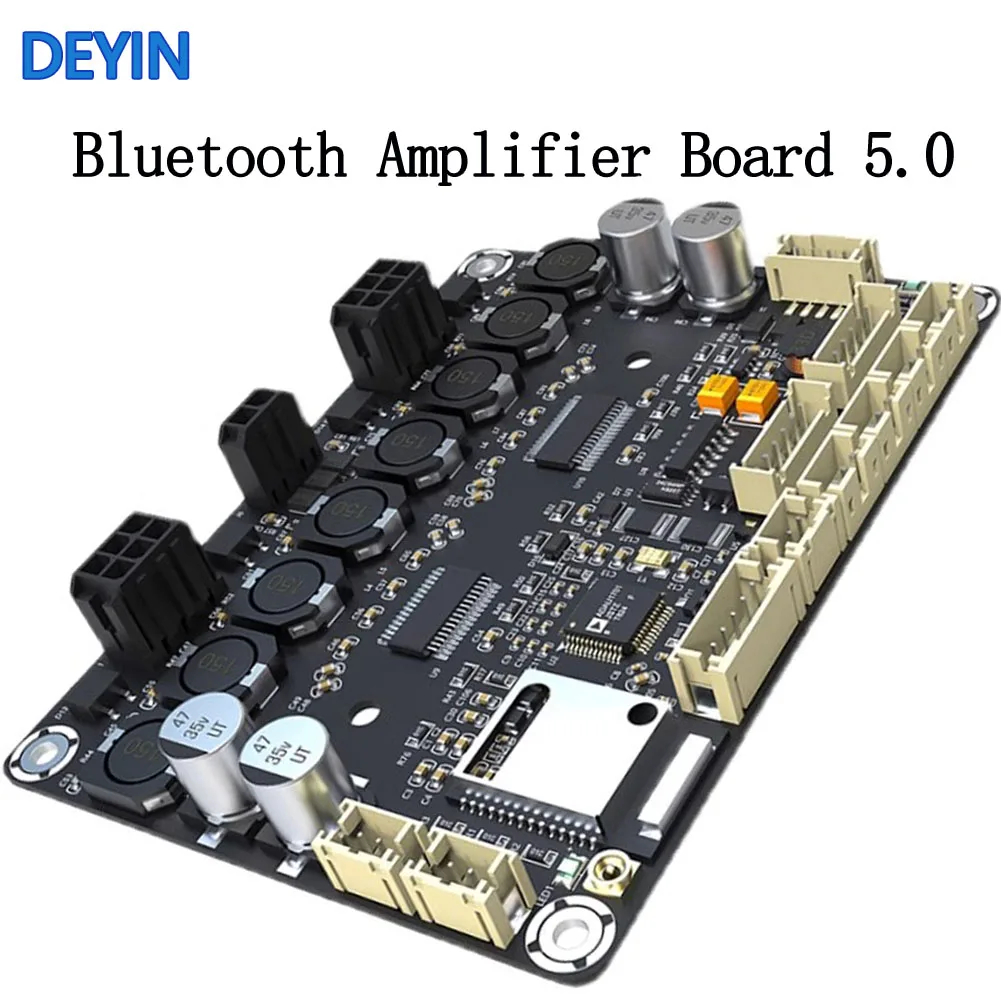

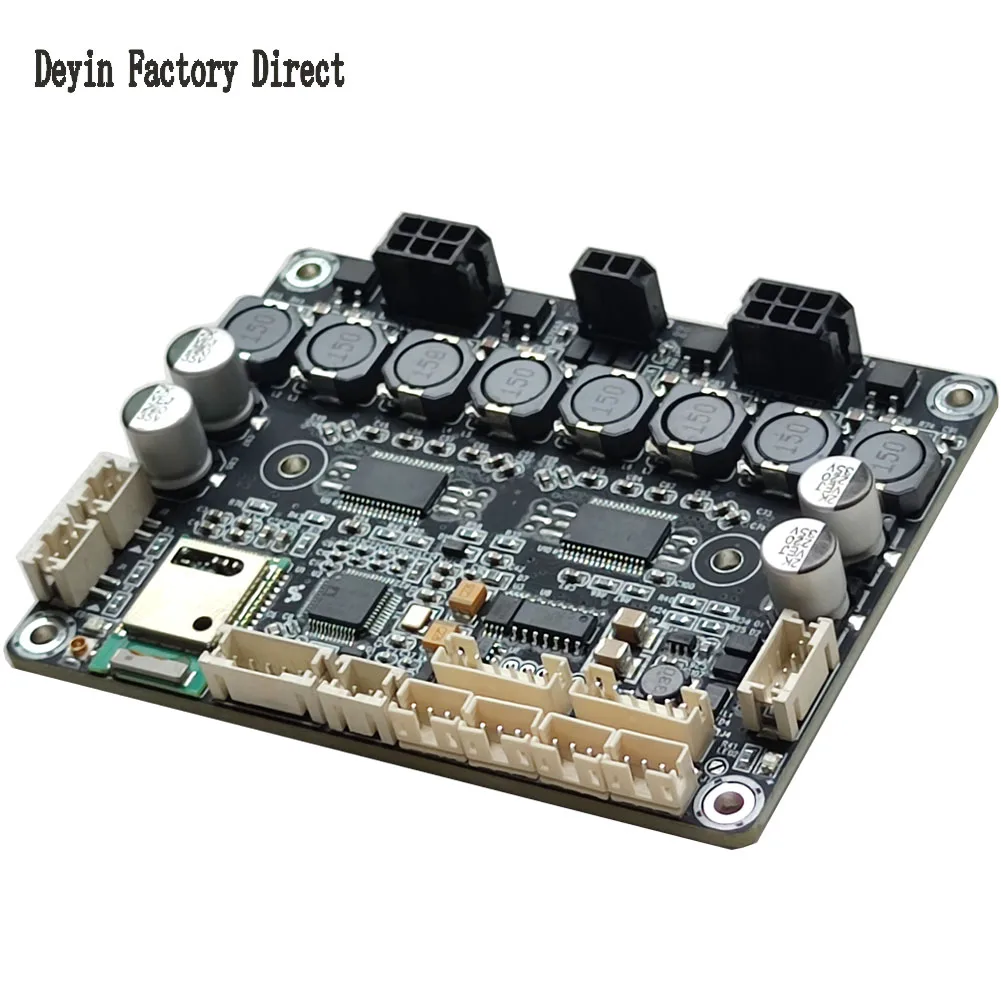

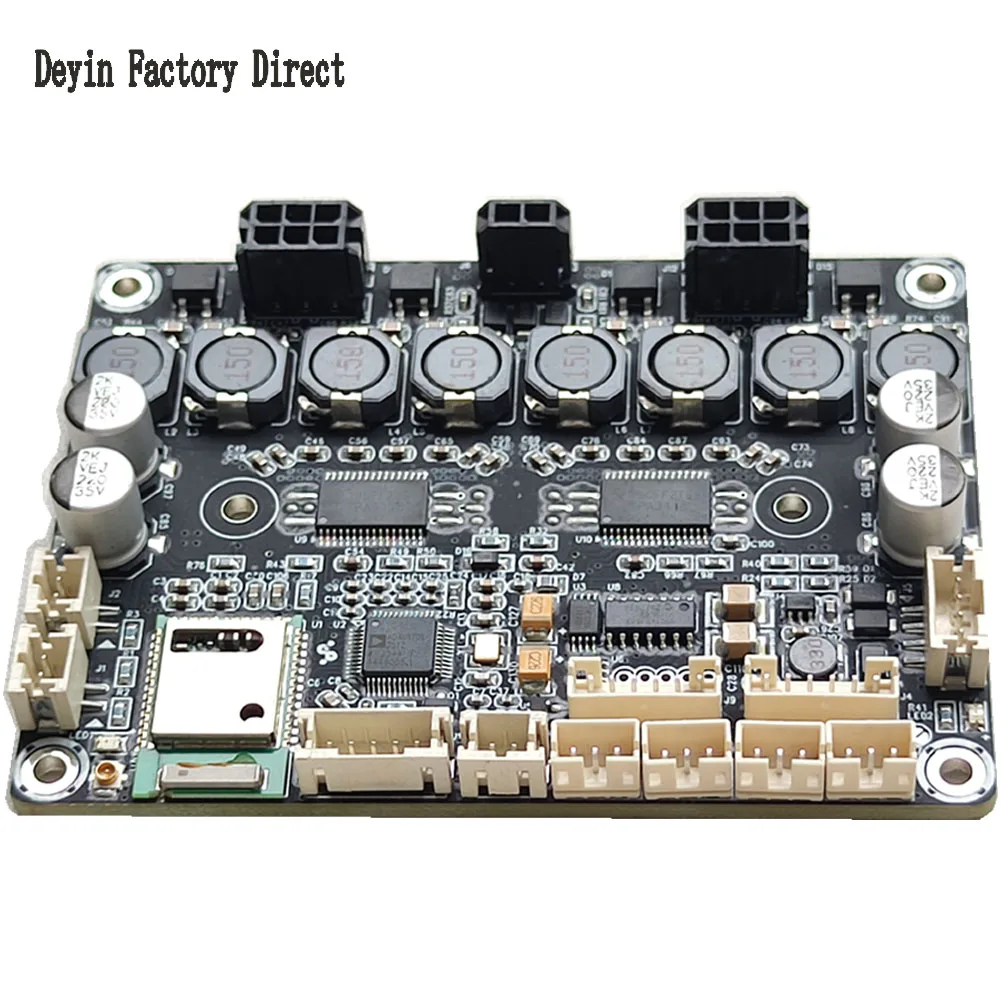

ADAU1701 DSP placa amplificadora de potencia Bluetooth 5,0 4x30W admite 4,0/2,1/2,0 máximo 120W Qualcomm Bluetooth 5,0 chip sistema de audio HIFI 4,2 amplificador de potencia I2S de 4 canales de tres vías

El chip amplificador de potencia de audio TPA3116 que se muestra en la figura se ha actualizado al chip TPA3118.

El chip amplificador de potencia de audio TPA3116 que se muestra en la figura se ha actualizado al chip TPA3118.

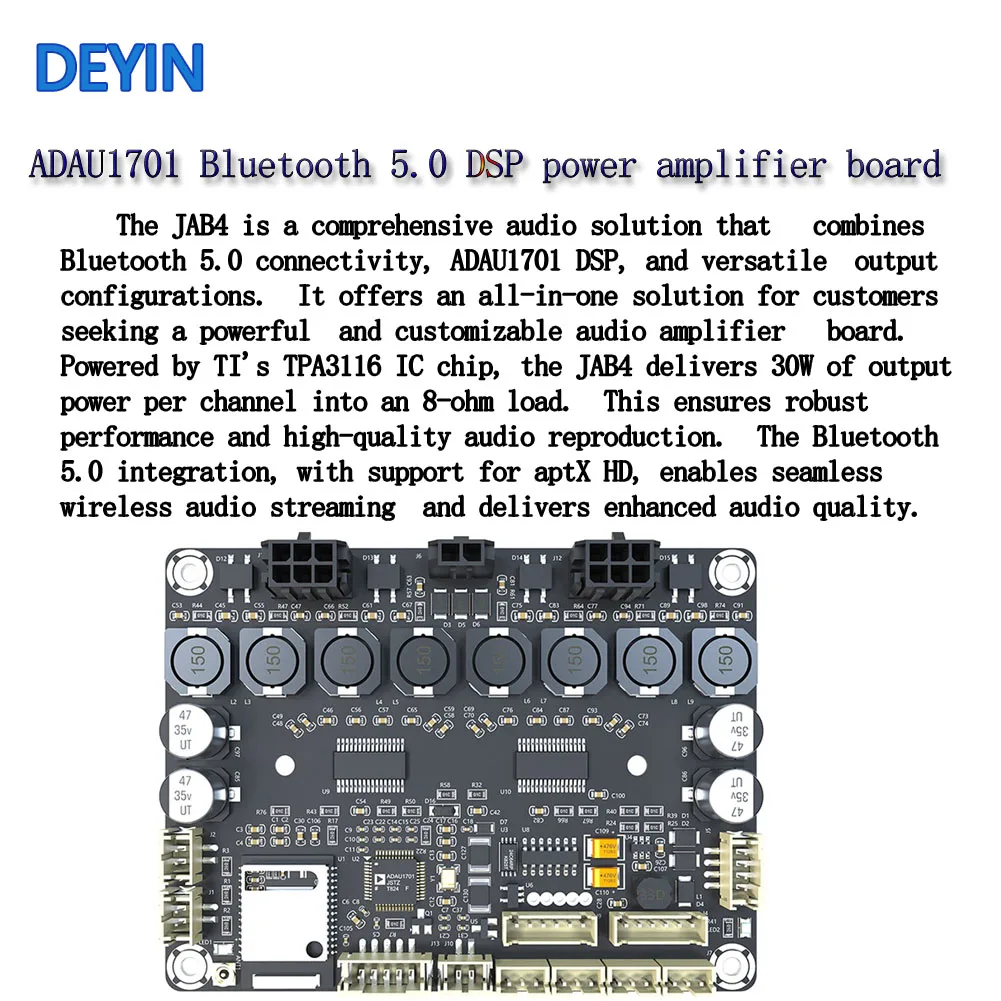

Una de las características destacadas del JAB4 es la inclusión del ADAU1701 DSP.Este DSP permite una programación de audio avanzada utilizando el software SigmaStudio.Además, el JAB4 admite el control a través de una aplicación móvil y una interfaz de usuario en PC cuando se conecta a los programadores ICP de WONDOM.Esta amplia capacidad de control permite a los usuarios ajustar diversos parámetros, como el volumen, la ganancia, la frecuencia y la configuración del ecualizador, para crear una experiencia de audio personalizada.

El JAB4 ofrece múltiples modos de salida para adaptarse a diferentes proyectos de audio.Se puede configurar como un modo 4.0 con cuatro canales que entregan 30W cada uno, un modo 2.1 con dos canales que entregan 30W cada uno y un canal adicional que proporciona 60W, o un modo 2.0 / 0.2 con dos canales que entregan 60W cada uno.para una amplia gama de aplicaciones, incluyendo altavoces Bluetooth portátiles, sistemas de audio para el hogar, configuraciones de audio para jardín, crossovers digitales y varios proyectos de audio DIY.

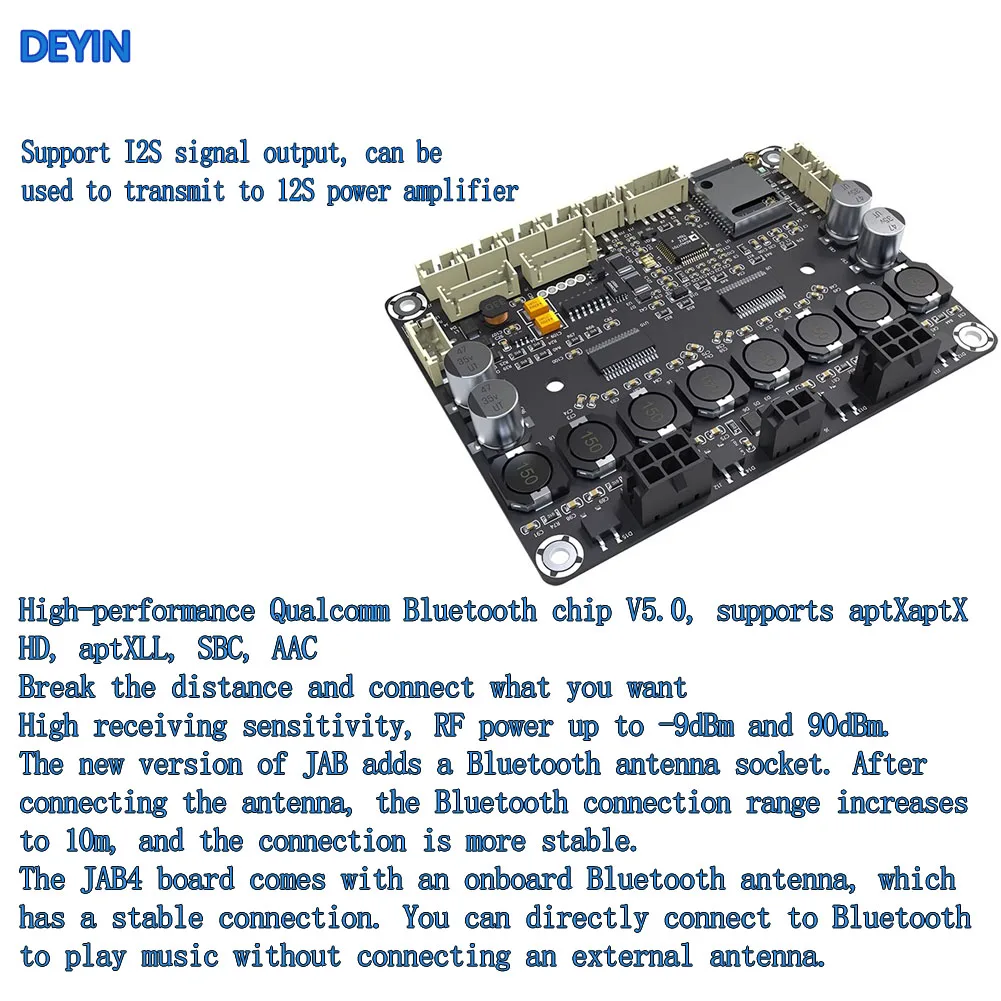

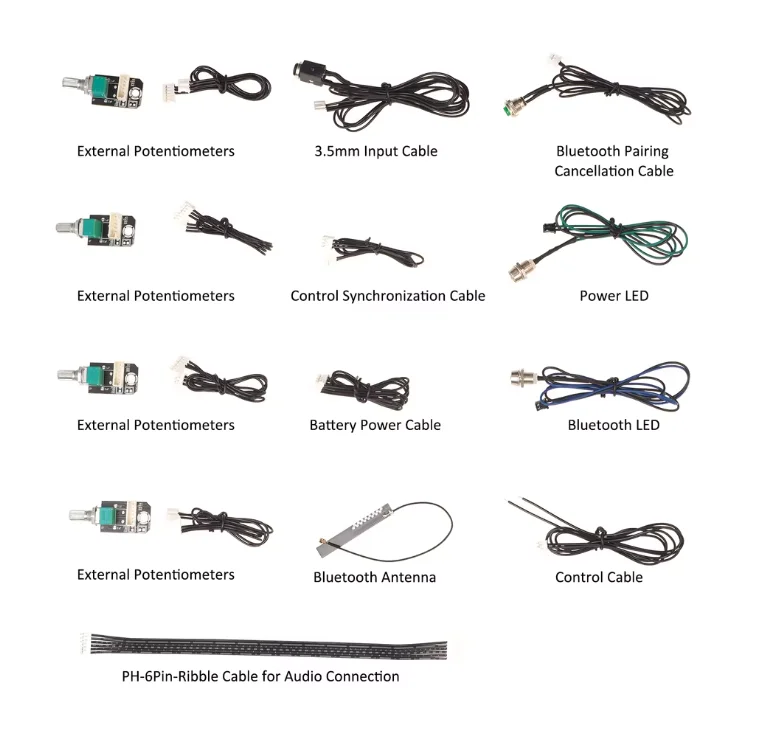

Además, el JAB4 proporciona una salida de señal I2S, lo que le permite transmitir la señal de audio a una placa amplificadora de audio I2S para una funcionalidad ampliada o configuraciones de múltiples parlantes.

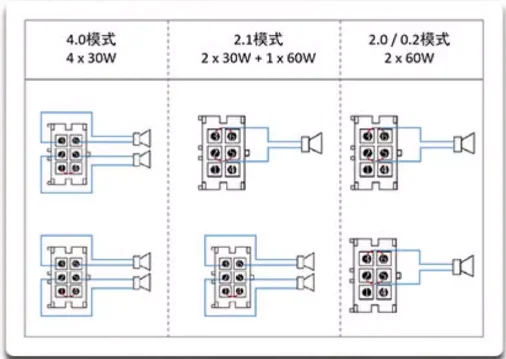

Se puede configurar en modo 4.0 (4x30W), modo 2.0/0.2 (2x60W) y modo 2.1 (2x30W+1x60W).Simplemente inserte el modo de salida del arnés del altavoz correspondiente para cambiar automáticamente.

Tenga en cuenta que si desea utilizar el JAB4 en modo 0.2, además de la configuración de hardware de la interfaz del altavoz, también debe configurar la frecuencia en el PCUI.JAB4 no es compatible como modo de salida 0.2 en condiciones de control por hardware (potenciómetro).

Este modelo está equipado con un sistema de detección de señales pequeñas para reducir eficazmente el consumo de energía y mejorar la eficiencia.Cuando el sistema no detecta una señal de audio durante un período prolongado, el JAB4 entra en modo de espera.En este caso, JAB4 reanudará su funcionamiento tan pronto como se detecte una señal de audio.

Umbral de señal preestablecido del amplificador de potencia.

Cuando el voltaje de la señal está por debajo del umbral preestablecido durante más de 5 minutos, el JAB4 entra automáticamente en modo de espera.Cuando el voltaje de la señal de entrada excede el umbral preestablecido, el amplificador de potencia se activa y entra en el modo de trabajo normal.Si no necesita la función de detección de señal pequeña, puede lograrse cortocircuitando los pines RST y +5V2 en el J4.

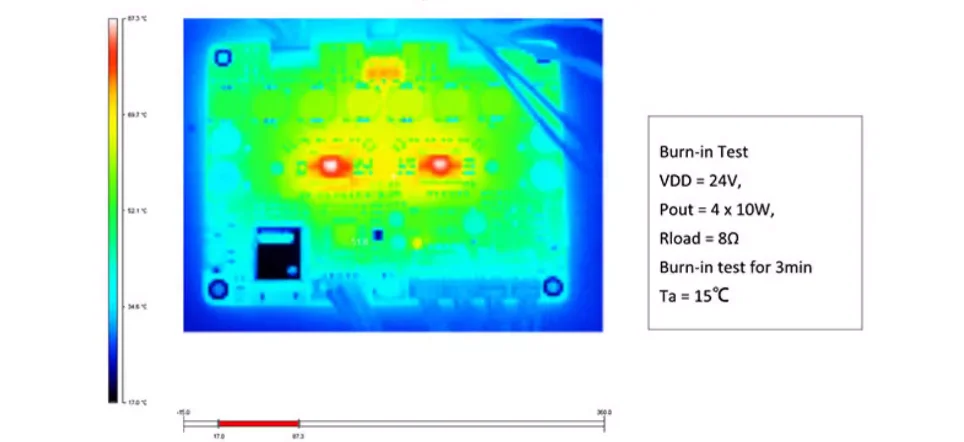

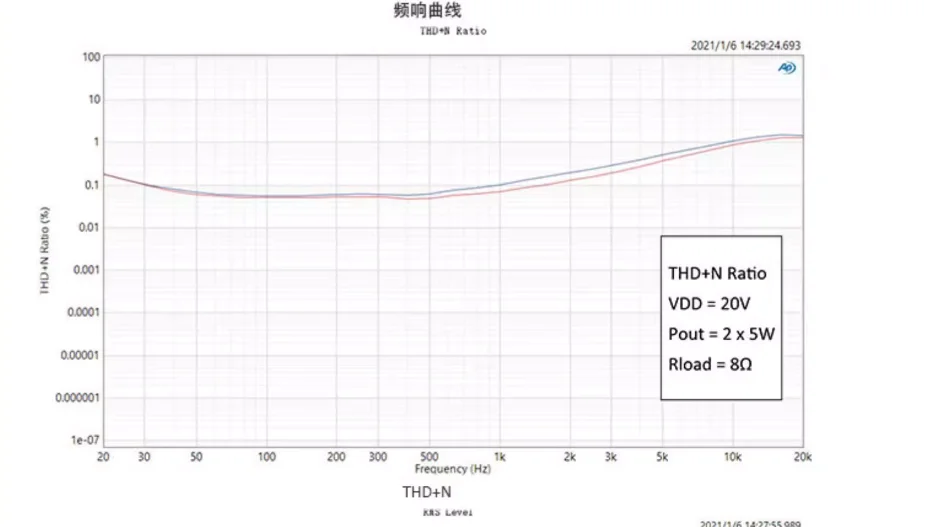

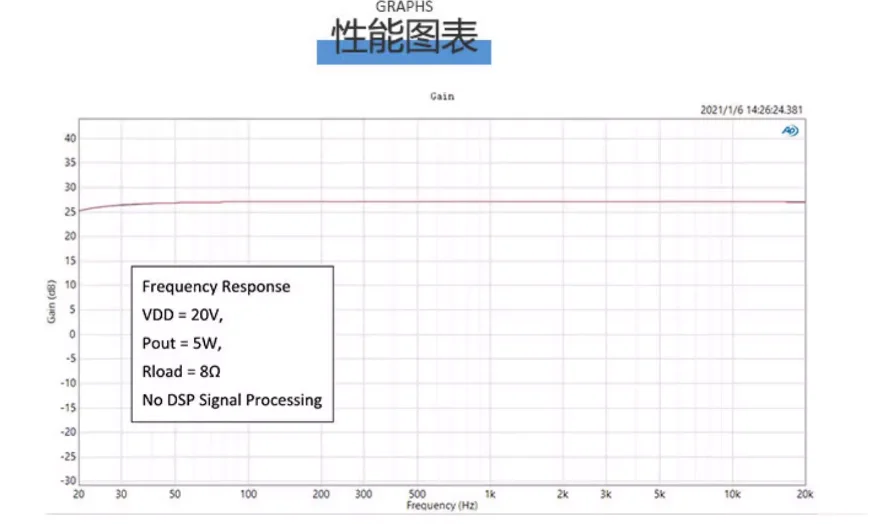

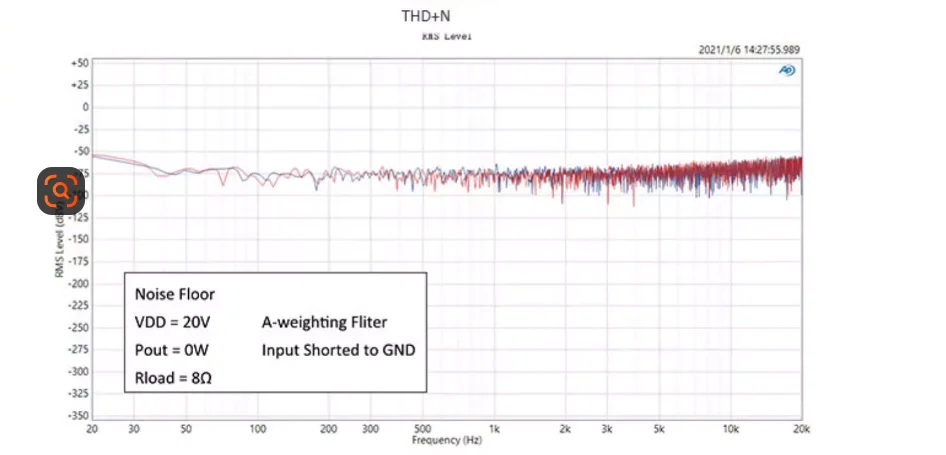

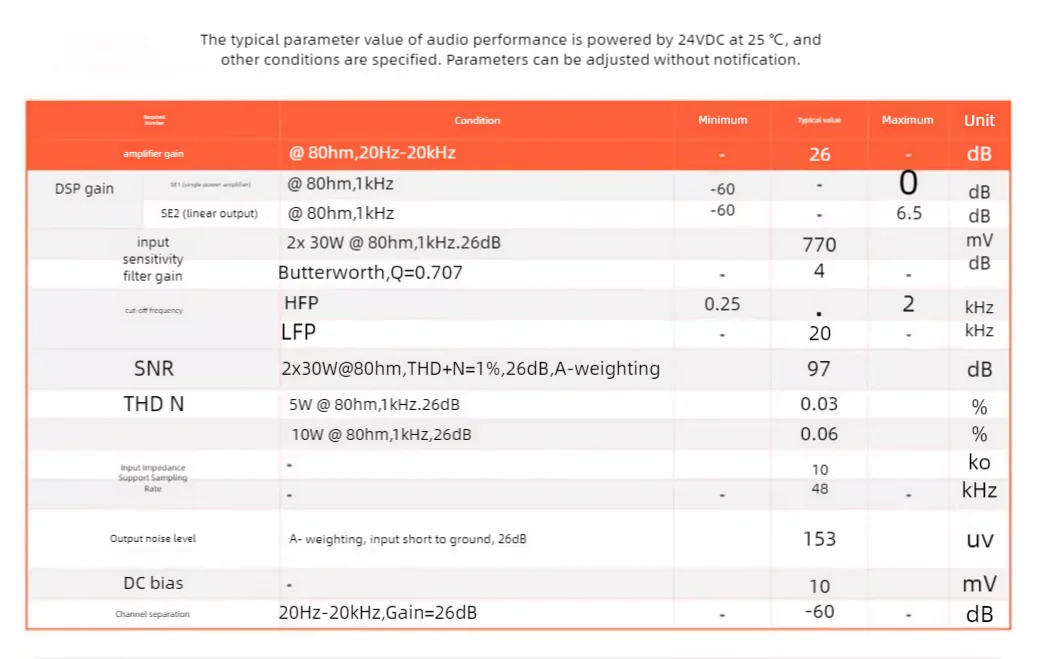

Prueba de combustión

Nota:

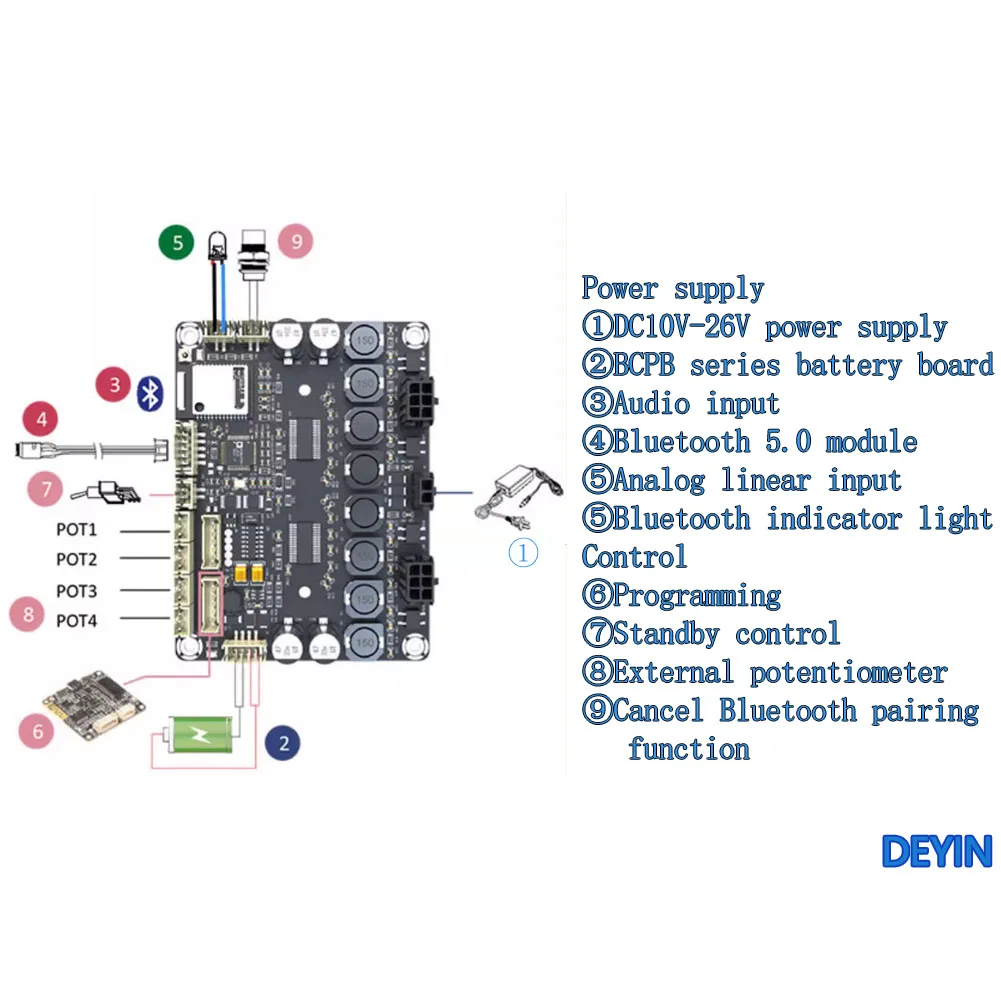

1. El canal de salida del altavoz JAB4 1 (J11) se define como CH1; el canal de salida del altavoz JAB4 2 (J12) se define como CH2. 2.POT1 y POT2 se utilizan para ajustar el canal de salida CH1. POT1 ajusta la ganancia relativa de CH1 en función de la ganancia total. POT3 se utiliza para ajustar el canal de salida CH2 y POT4 se utiliza para ajustar la ganancia total. Cuando JAB4 se utiliza en modo 2.1, puedes configurar cualquier canal de salida como un canal bajo 0.1. La función del potenciómetro cambiará automáticamente. Si desea utilizar JAB4 en modo 0,2, debe configurar el modo de salida y la frecuencia en PCUI. En el modo de control de hardware (potenciómetro), JAB4 no admite la configuración como modo 0,2. 3.HPF se refiere al filtro de paso alto y BPF se refiere al filtro de paso de banda. Cuando CH1 (CH2) se utiliza como salida estéreo, POT2 (POT3) funciona como un filtro de paso alto; cuando CH1 (CH2) se utiliza como salida de un solo canal, POT2 (POT3) funciona como un filtro de paso de banda.
