Wiki: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8
Integra pantalla de interfaz SPI y táctil capacitiva de 5 puntos, múltiples interfaces periféricas

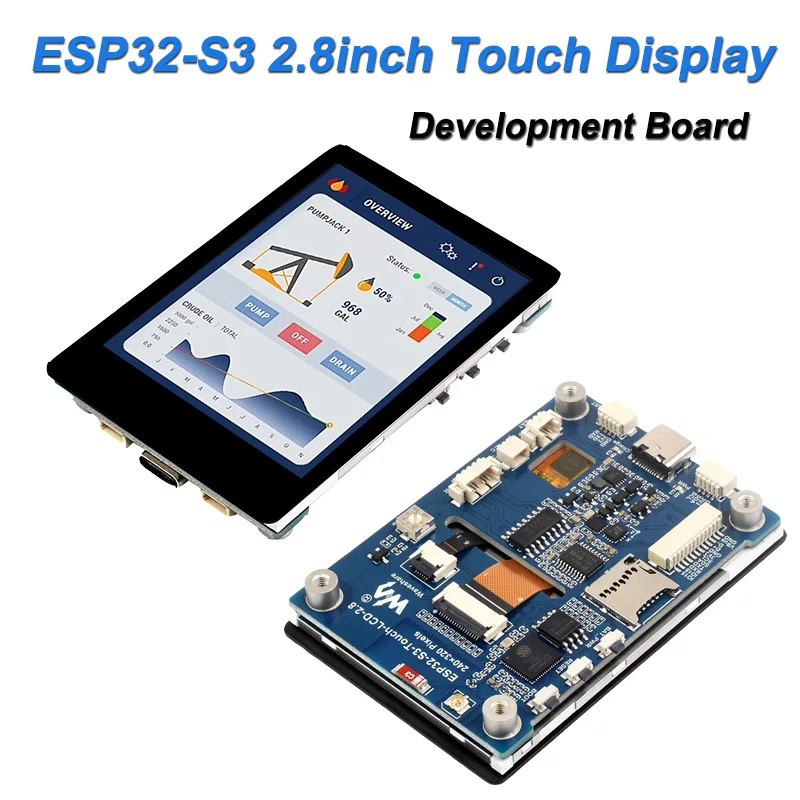

ESP32-S3-Touch-LCD-2.8 es una placa de desarrollo de microcontrolador con soporte WiFi de 2,4 GHz y Bluetooth BLE 5, integra Flash y PSRAM de alta capacidad.La pantalla táctil capacitiva integrada de 2,8 pulgadas puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3.
Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, frecuencia principal de hasta 240 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada
SRAM incorporada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

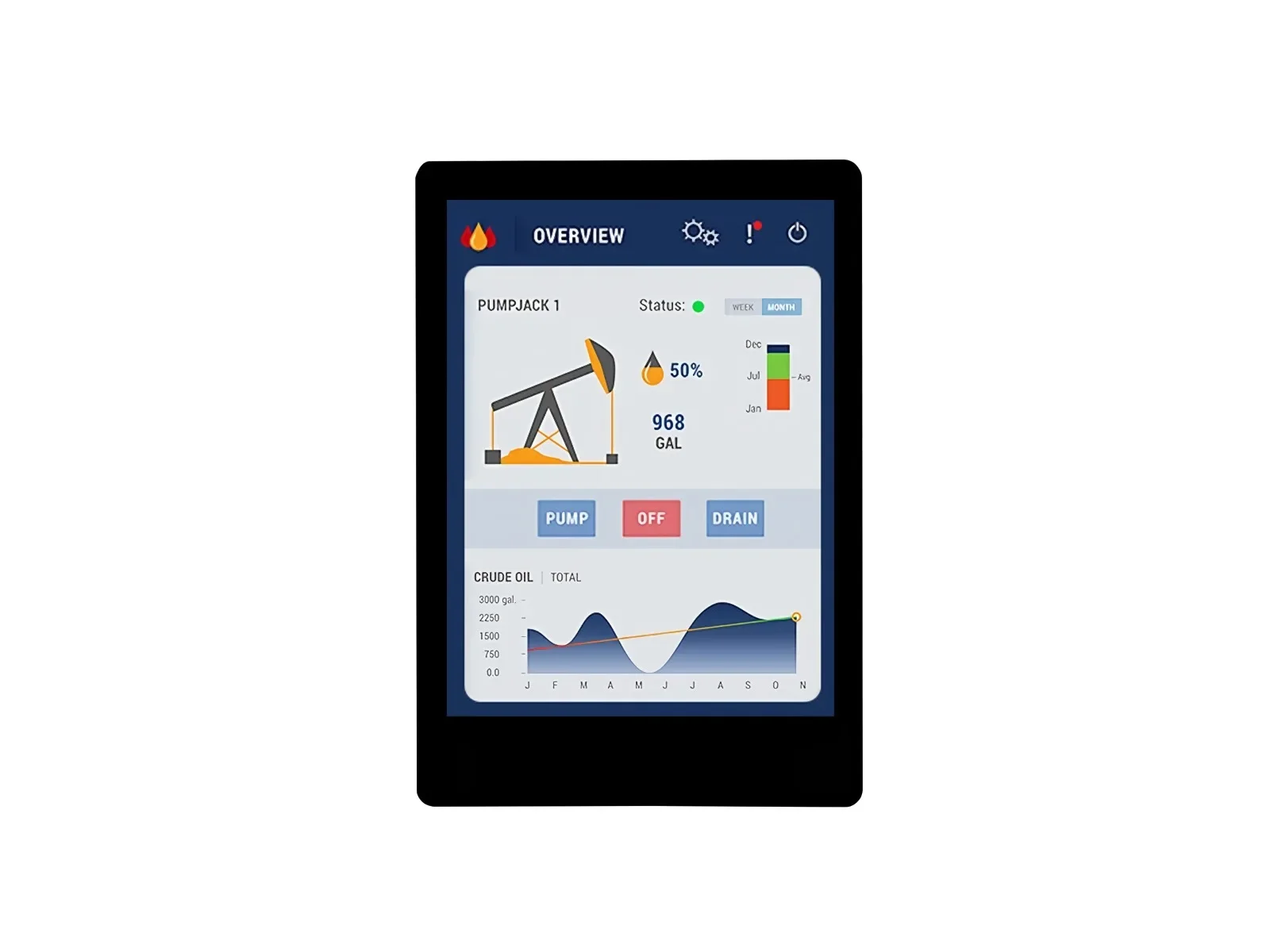

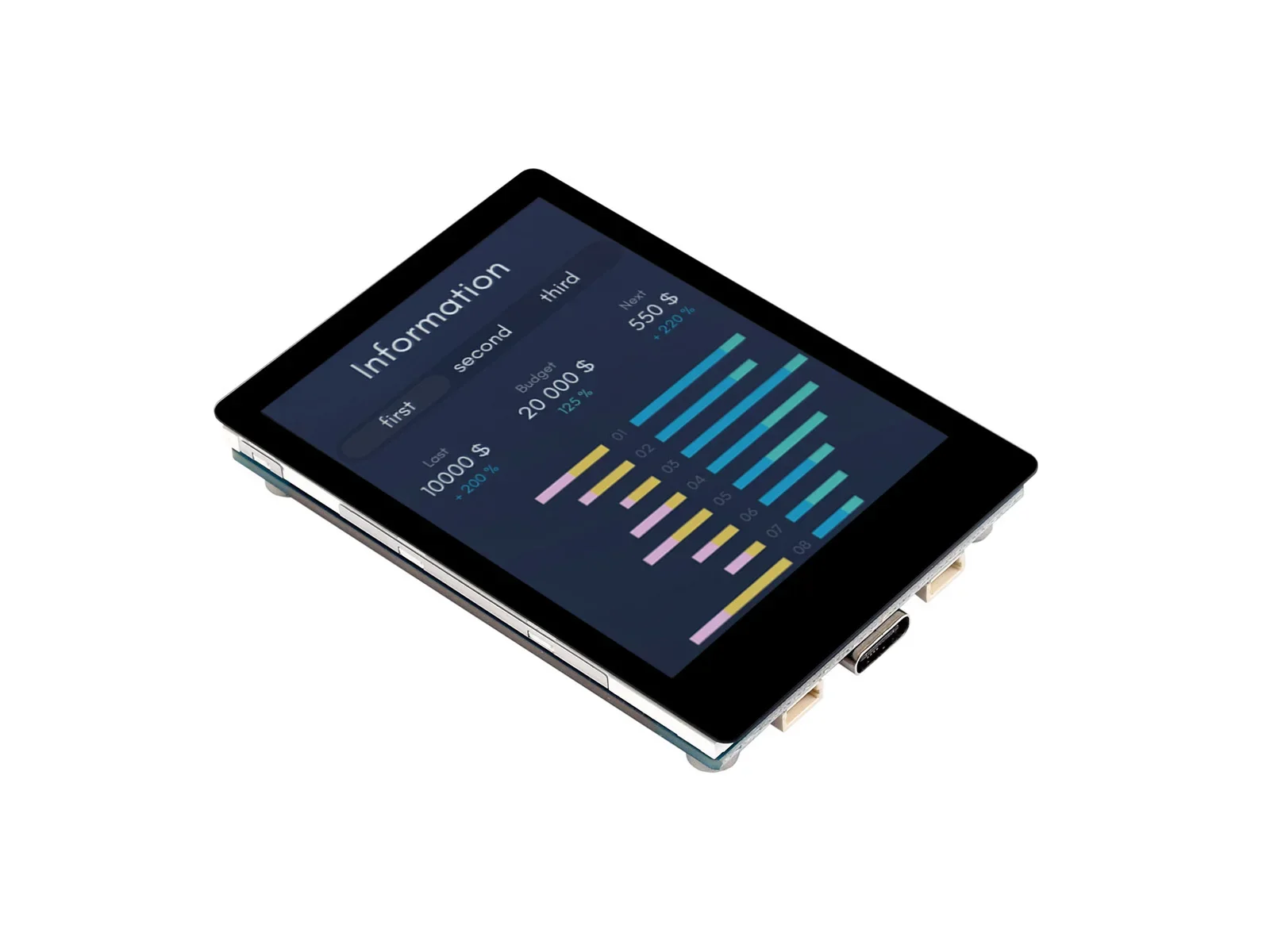

Pantalla táctil capacitiva integrada de 2,8 pulgadas, resolución de 240×320, color de 262K
Admite control táctil capacitivo a través de la interfaz I2C, toque de 5 puntos con soporte de interrupción
Adaptando UART, I2C y algunas interfaces IO, integra un puerto USB de velocidad completa
Altavoz integrado, sensor QMI8658 de 6 ejes, sensor RTC, ranura para tarjeta TF y módulo de gestión de recarga de batería, etc.
Admite control preciso, como reloj flexible y múltiples modos de energía para lograr un bajo consumo de energía en diferentes escenarios

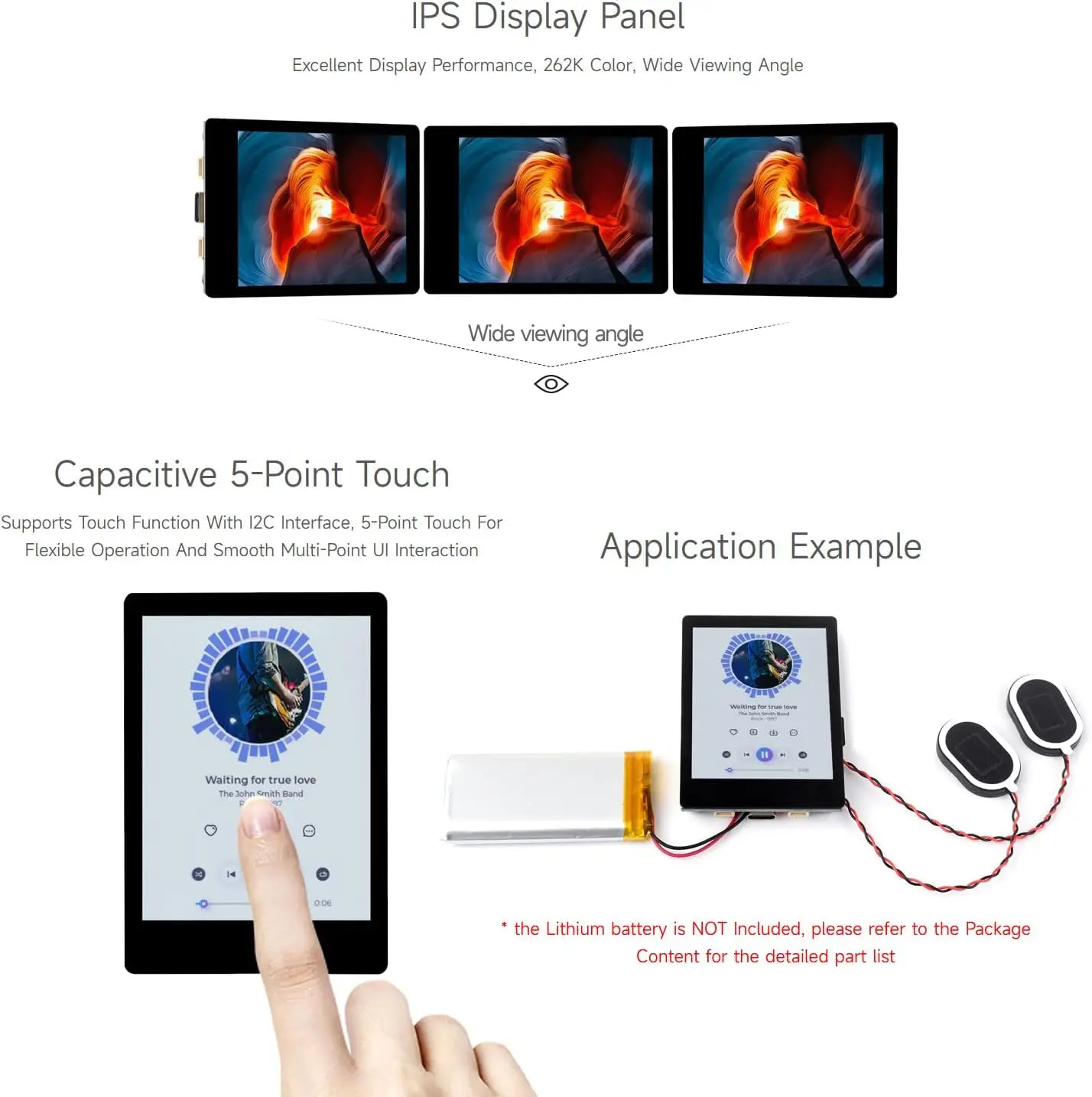

Excelente rendimiento de pantalla, color 262K, amplio ángulo de visión
Admite la función táctil con interfaz I2C, toque de 5 puntos para un funcionamiento flexible y una interacción de interfaz de usuario multipunto suave
Admite la expansión de múltiples periféricos a través de interfaces GPIO, UART, I2C, etc.
* La batería de litio NO está incluida, consulte el contenido del paquete para obtener la lista de piezas detallada

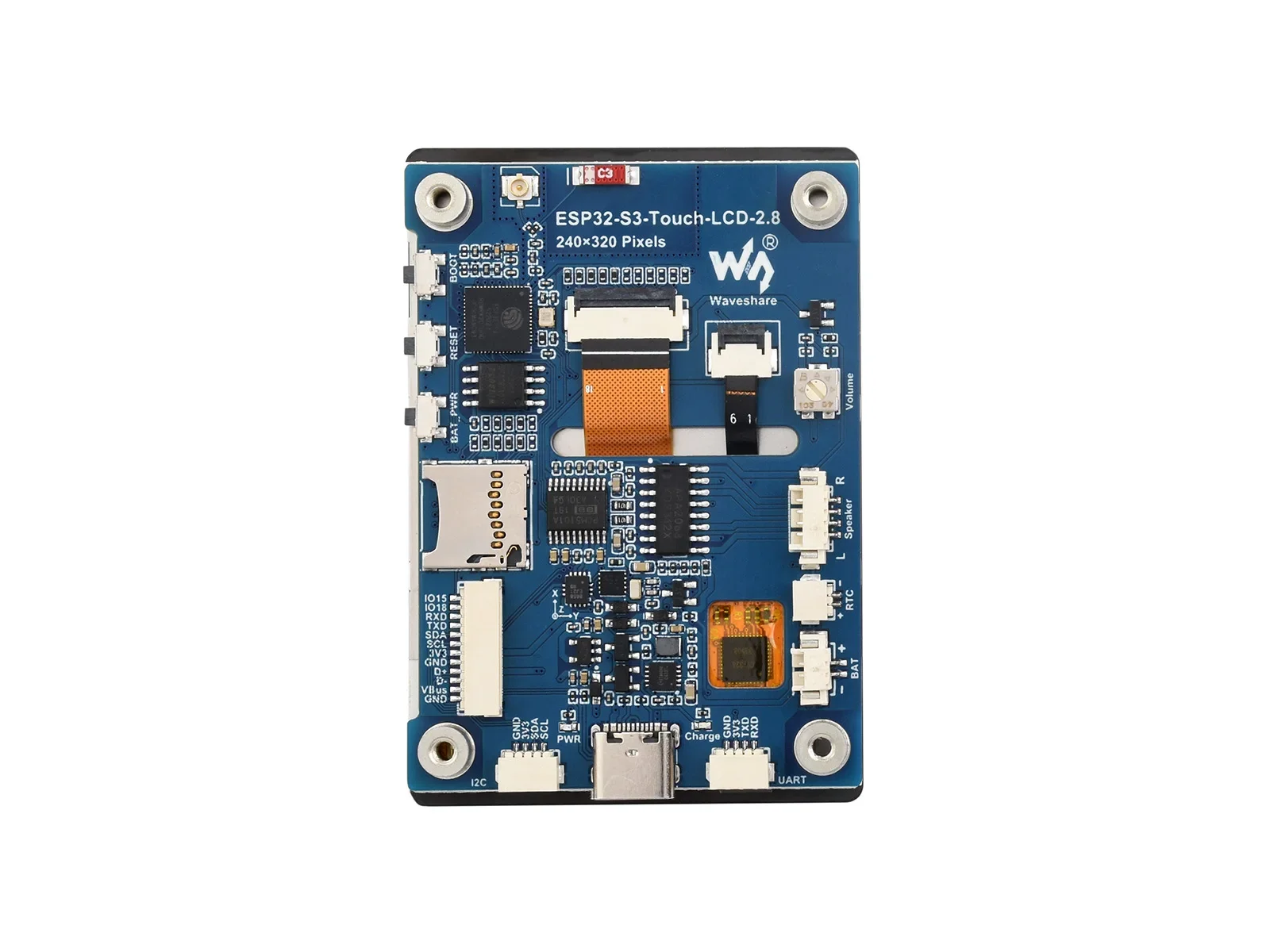

ESP32-S3R8
Procesador de doble núcleo, frecuencia operativa de hasta 240 MHz
Flash de 16 MB
Sensor de actitud QST
QMI8658C (IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes)
Chip RTC
Chip RTC PCF85063
Decodificador de audio PCM5101
Chip amplificador
Perilla de ajuste de volumen
Gerente de recarga de batería
ME6217C33M5G
Regulador de baja caída, salida de 800 mA (máx.)
Antena cerámica integrada
Conector IPEX1 y resistencia de conmutación
Cambio para usar antena externa desoldando la resistencia
Ranura para tarjeta TF
Admite tarjeta TF de hasta 16 GB
Botón de control de alimentación de la batería
Se requiere un programa de controlador relevante
Botón RESET
Botón BOOT
Puerto USB tipo C
Conector de clavija multifuncional de 13 pines
encabezado I2C
Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funciones
Encabezado UART
Conector de batería MX1.25
Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga
Conector de batería RTC
para conectar recargable Batería RTC
Conector de altavoz
Viene con altavoz de 8Ω 2W 2030
Indicador de encendido
Indicador de carga
Indicador de carga de la batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)
