Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS
Informática

Pantalla táctil Waveshare de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS

68,11 €
5% de descuento de miembro aplicado

Elige tus opciones

Selecciona las opciones para ver precio y disponibilidad.
En stock · 319 disponibles
Seguir comprando
✓ Producto añadido al carrito

Descripción del producto

SKU:28084
Número de pieza.:5DP-CAPLCD-B
Marca:Waveshare


SKU:28083
Número de pieza.:5DP-CAPLCD-G
Marca:Waveshare


SKU:27960
Número de pieza.:5DP-CAPLCD-H
Marca:Waveshare


Peso: 0,258 kg

5DP-CAPLCD-H

  1. 5DP-CAPLCD-H x1

  2. Cable HDMI ~1m x1

  3. Adaptador HDMI a Micro HDMI x1

  4. Cable USB tipo A a tipo C ~1m x1

  5. Adaptador micro HDMI x1

  6. Adaptador HDMI x1

  7. Cable FFC de 20 pines (2 piezas) x1

  8. Cable de 3 pines x1

  9. Paquete de tornillos x1

  10. Cable PH1.25 de 4 pines a tipo A x1

5DP-CAPLCD-B

  1. 5DP-CAPLCD-B x1

  2. Cable HDMI ~1m x1

  3. Adaptador HDMI a Micro HDMI x1

  4. Cable USB tipo A a tipo C ~1m x1

  5. Adaptador micro HDMI x1

  6. Adaptador HDMI x1

  7. Cable FFC de 20 pines (2 piezas) x1

  8. Cable de 3 pines x1

  9. Paquete de tornillos x1

  10. Cable PH1.25 de 4 pines a tipo A x1

5DP-CAPLCD-G

  1. 5DP-CAPLCD-G x1

  2. Bolígrafo táctil resistivo x1

  3. Cable HDMI ~1m x1

  4. Adaptador HDMI a Micro HDMI x1

  5. Cable USB tipo A a tipo C ~1m x1

  6. Adaptador micro HDMI x1

  7. Adaptador HDMI x1

  8. Cable FFC de 20 pines (2 piezas) x1

  9. Cable de 3 pines x1

  10. Paquete de tornillos x1

  11. Cable PH1.25 de 4 pines a tipo A x1

Pantalla táctil de alto brillo de 5 pulgadas, 1024x600 píxeles, panel de vidrio templado, interfaz HDMI, panel IPS
Pantalla táctil HDMI de 5′′

800 cd/m2 alto brillo| 1024×600 píxeles| Estructura integrada



  • Tamaño5″

  • Resolución1024×600

  • Interfaz de visualizaciónHDMI

  • Panel de visualizaciónIPS

  • Ángulo de visión178°

  • Tipo táctilOpciones para
    Capacitivo/Resistivo

  • Puntos de contactoOpciones para
    Punto único/5 puntos

  • Puerto táctilUSB tipo C

  • Panel táctilVidrio templado

  • Menú OSDBrillo/Contraste

  • Salida de audio 1Conector de 3,5 mm

  • Salida de audio 2Encabezado de 4 pines

  • Rango de temperatura0 ~ 70 ℃

  • Brillo800 cd/㎡


Opciones de versión

5DP-CAPLCD-H
Pantalla táctil capacitiva de bisel estrecho, proceso de unión de aire



5DP-CAPLCD-B
Pantalla táctil capacitiva de bisel ancho, proceso de unión óptica



5DP-CAPLCD-G
Pantalla táctil resistiva de bisel estrecho, proceso de unión de aire



Soporte de dispositivos y sistemas


Frambuesa Pi
Admite sistema operativo Raspberry Pi, tacto de 5 puntos/un solo punto, sin controlador
Admite Ubuntu / Kali / WIN10 IoT, toque de un solo punto, sin controlador
Soporta Retropie, sin conductor

Admite todas las versiones de Raspberry Pi

Serie Jetson
Admite placas de la serie Jetson Nano / TX2 / Xavier NX / Orin
Admite Ubuntu, toque de un solo punto, sin controlador
PC
Admite Windows 11/10/8,1/8/7, 5 puntos/táctil de un solo punto, sin controlador

Ejemplos de conexión

*Solo como referencia, las placas controladoras o hosts anteriores NO están incluidos



Cómo instalar

Prepare los accesorios como se muestra arriba, aquí tomamos Raspberry Pi 5 como ejemplo


Paso 1:
Conecte el cable 1, 2 y 3 a las posiciones correspondientes como se muestra en la imagen de arriba.



Paso 2:
Instale Raspberry Pi 5 en la PCB de la pantalla LCD, conecte el adaptador HDMI 4 al cable 1 (seleccione el adaptador HDMI 4 o 5 según su modelo Raspberry Pi) y luego conéctelo al puerto HDMI de Raspberry Pi.



Paso 3:
Conecte el cable 2 al puerto USB del Pi y conecte el cable 3 a los pines GPIO 5V y GND como se muestra arriba.



Paso 4:
Complete el conjunto como se muestra en la imagen y asegúrese de que las conexiones sean correctas, luego conéctelo a una fuente de alimentación de 5 V y enciéndalo.

*Solo como referencia, el Raspberry Pi 5 NO está incluido


Panel de visualización IPS a todo color

1024 × 600 de alta resolución

178° Panel IPS de ángulo de visión amplio
En comparación con otros paneles TN, esta pantalla táctil IPS cuenta con 178° Amplio ángulo de visión, que proporciona un excelente rendimiento de visualización de imágenes y videos incluso cuando no se ve directamente desde el frente.



Pantalla de alta resolución
Resolución de 1024 × 600, proporciona una imagen clara y un efecto de visualización de colores vívidos

Panel de visualización IPS de amplio ángulo de visión

Excelente visualización y rendimiento de color, amplio ángulo de visión de hasta 178°

Toque capacitivo de 5 puntos

* Esta función solo está disponible en la versión H/B

  1. Toque de hasta 5 puntos, dependiendo del sistema operativo

  2. Panel de vidrio templado de dureza hasta 6H

  3. Unión óptica, pantalla bien y a prueba de polvo (solo para la versión B)


Toque resistivo de un solo punto

Resistente al agua y más antiinterferencias
(solo para la versión G)

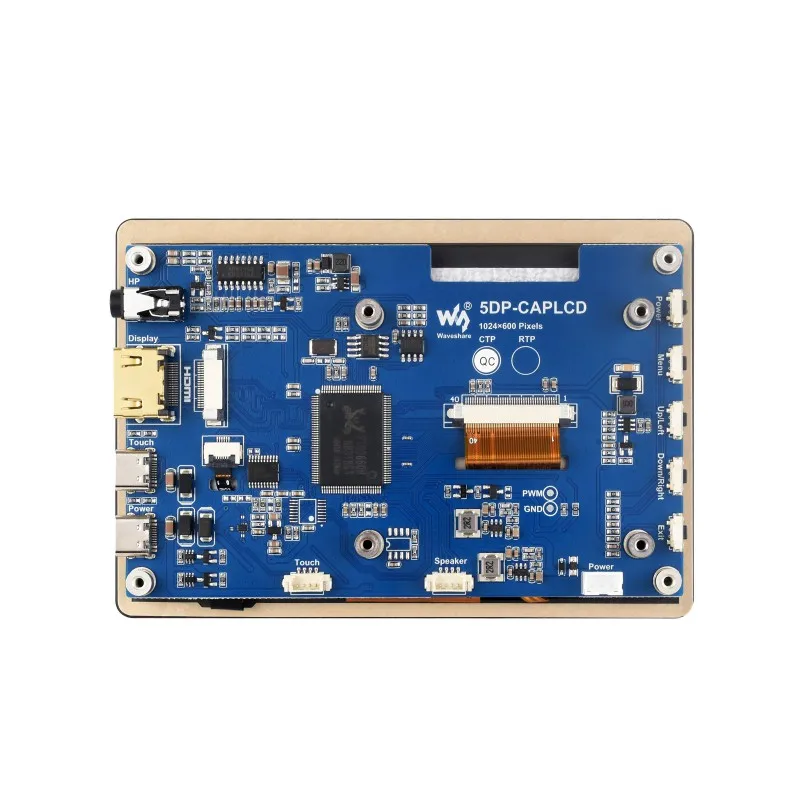

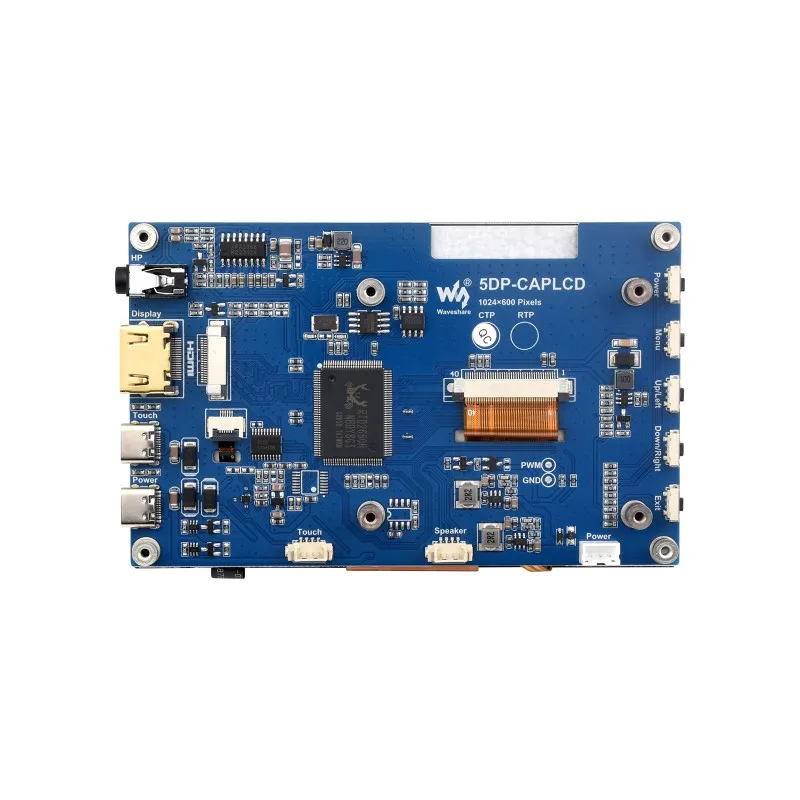

Introducción a la interfaz

Demostración del producto

5DP-CAPLCD-H: Pantalla táctil capacitiva de bisel estrecho

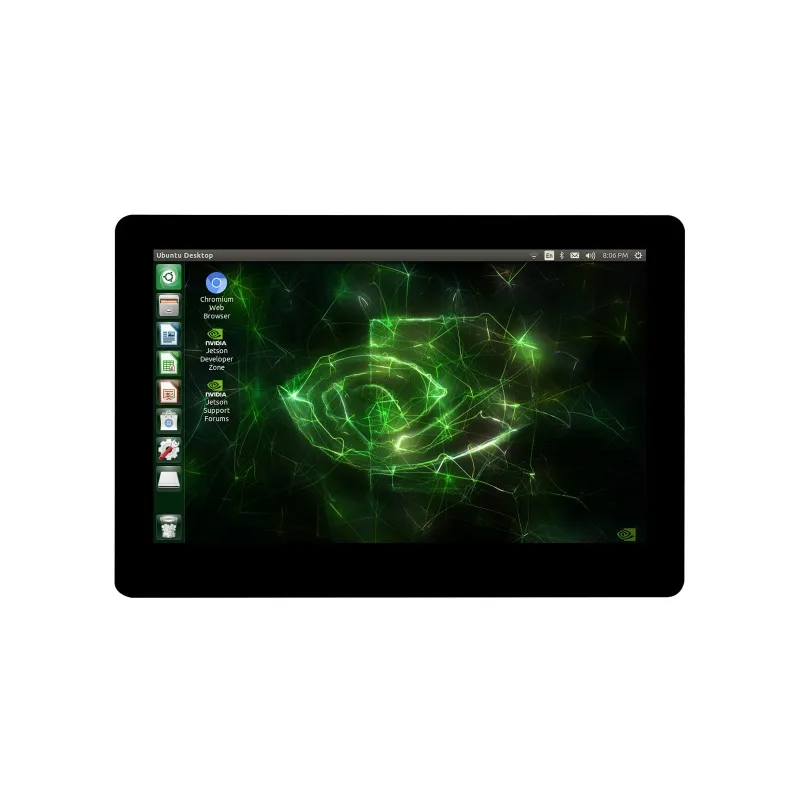

5DP-CAPLCD-B: Pantalla táctil capacitiva de bisel ancho

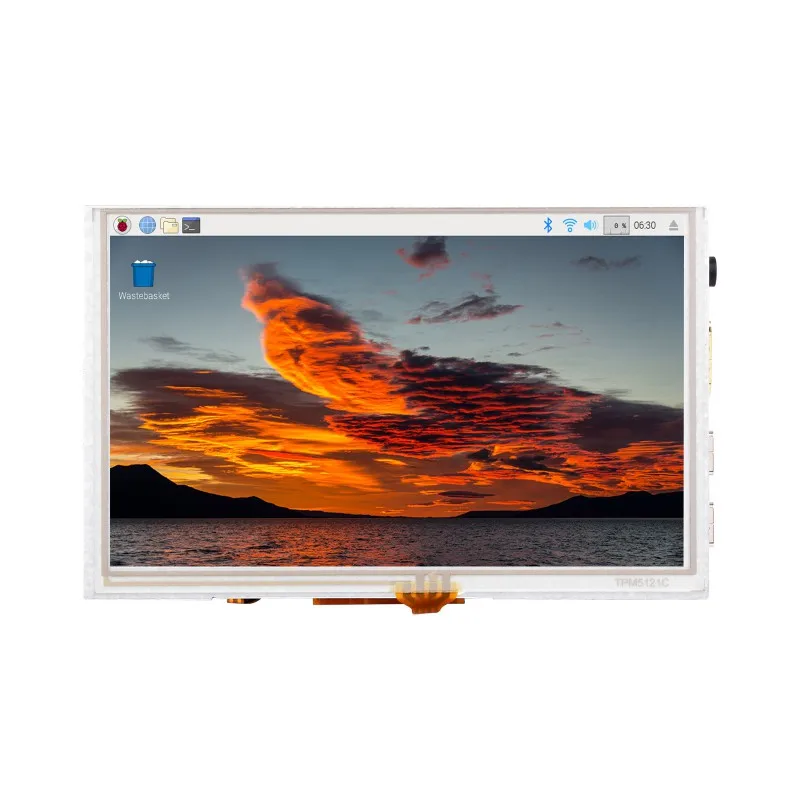

5DP-CAPLCD-G: Pantalla táctil resistiva de bisel estrecho



Dimensiones

5DP-CAPLCD-H



5DP-CAPLCD-B



5DP-CAPLCD-G
