Módulo IO analógico Digital de interruptor RS485 integrado de 20 canales con expansión Modbus RTU PLC UART, lectura de voltaje de 0-10V de corriente de 4-20MA

53,55 €
5% de descuento de miembro aplicado

Elige tus opciones

Selecciona las opciones para ver precio y disponibilidad.
En stock · 194 disponibles
Seguir comprando
✓ Producto añadido al carrito

Descripción del producto


Nombre del producto:




Módulo de E/S analógico digital con conmutador RS485 de 20 canales, Modbus RTU, PLC, UART, placa de expansión, lectura de corriente 4-20MA, lectura de voltaje 0-10V



Paquete incluido:

1 unidad
Placa de expansión IO PLC multifunción DC 12V/24V 20Ch




Específico según la versión y la cantidad que elijas.


Descripción:

1: CC 12V (Versión de 12V), CC 24V (Versión de 24V)

2. Corriente en espera (todos los relés cerrados) 14MA, 1 relé abierto 40MA, 2 relés abiertos 69MA, 3 relés abiertos 95MA, 4 relés abiertos 122MA, 5 relés abiertos 149MA, 6 relés abiertos 174MA, 7 relés abiertos 200MA, 8 relés abiertos 226MA, y así sucesivamente.

Entrada digital de 3:2 canales (PNP activo alto), entrada analógica de corriente de 1 canal 0-20MA, entrada analógica de voltaje de 1 canal 0-10V, salidas de interruptor de relé de 20 canales 10A

4: Soporta el comando Modbus RTU estándar, código de función:
Comando 1 (predeterminado): escribir 06/16 leer/03;
Comando 2 (soldar puente M0): escribir 05/06/15/16 leer 01/02/03/04

5: Con función de reinicio de hardware, con protección antisobretensiones TVS

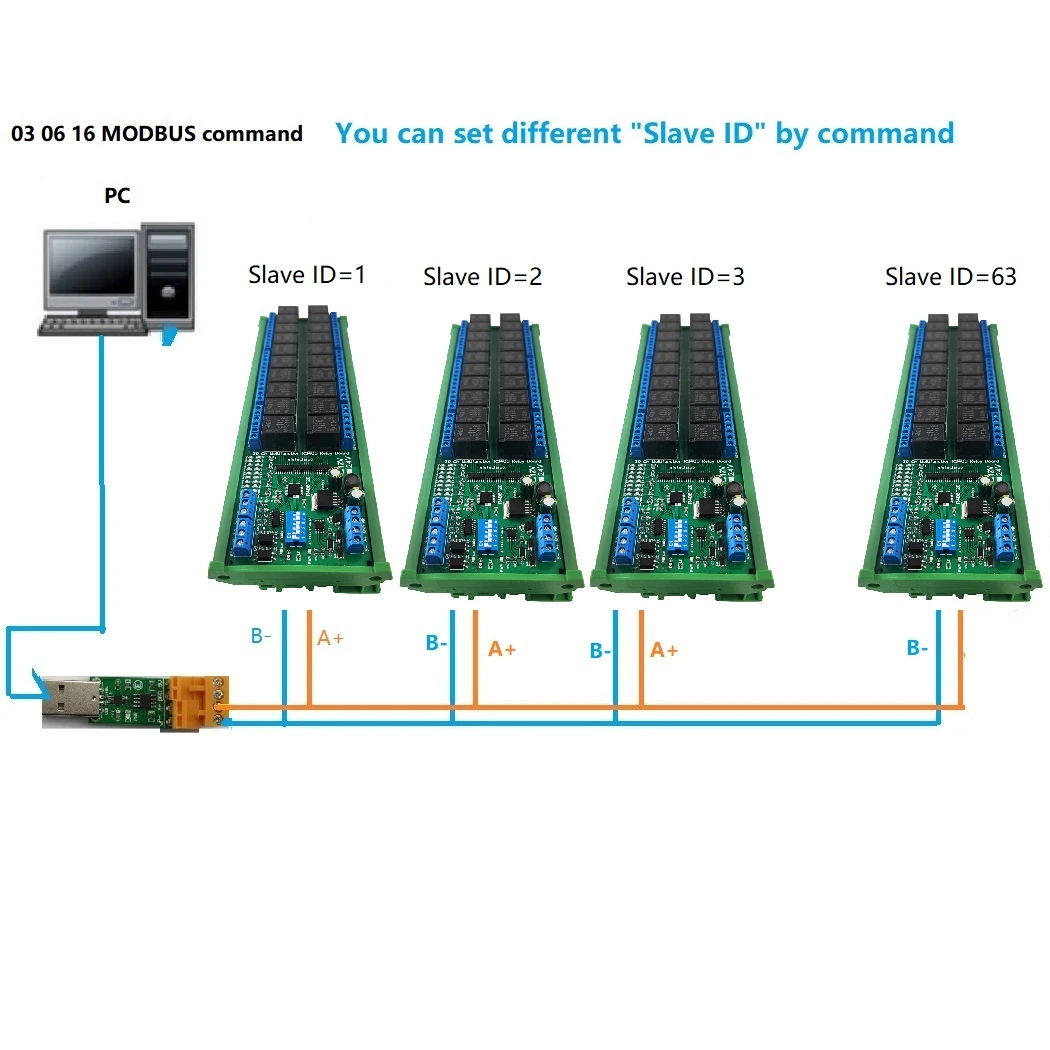

6 En el modo de comando MODBUS, puede admitir hasta 64 dispositivos en paralelo

La velocidad de baudios predeterminada es 9600BPS. La velocidad de baudios se puede seleccionar mediante el comando: 2400, 4800, 9600, 19200, 38400, 57600, 115200BPS.

La paridad puede ser sin paridad, paridad par o paridad impar.

9 El tiempo de envío y retorno de datos se puede configurar, con un valor máximo de 1000 ms.

10 Tamaño: 239 * 72 * 12mm (Solo placa PCB); 243 * 82 * 40mm (con caja de carril DIN)
11 Peso: 267 g (solo placa PCB); 427 g (con caja de carril DIN)

12 Carga máxima: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

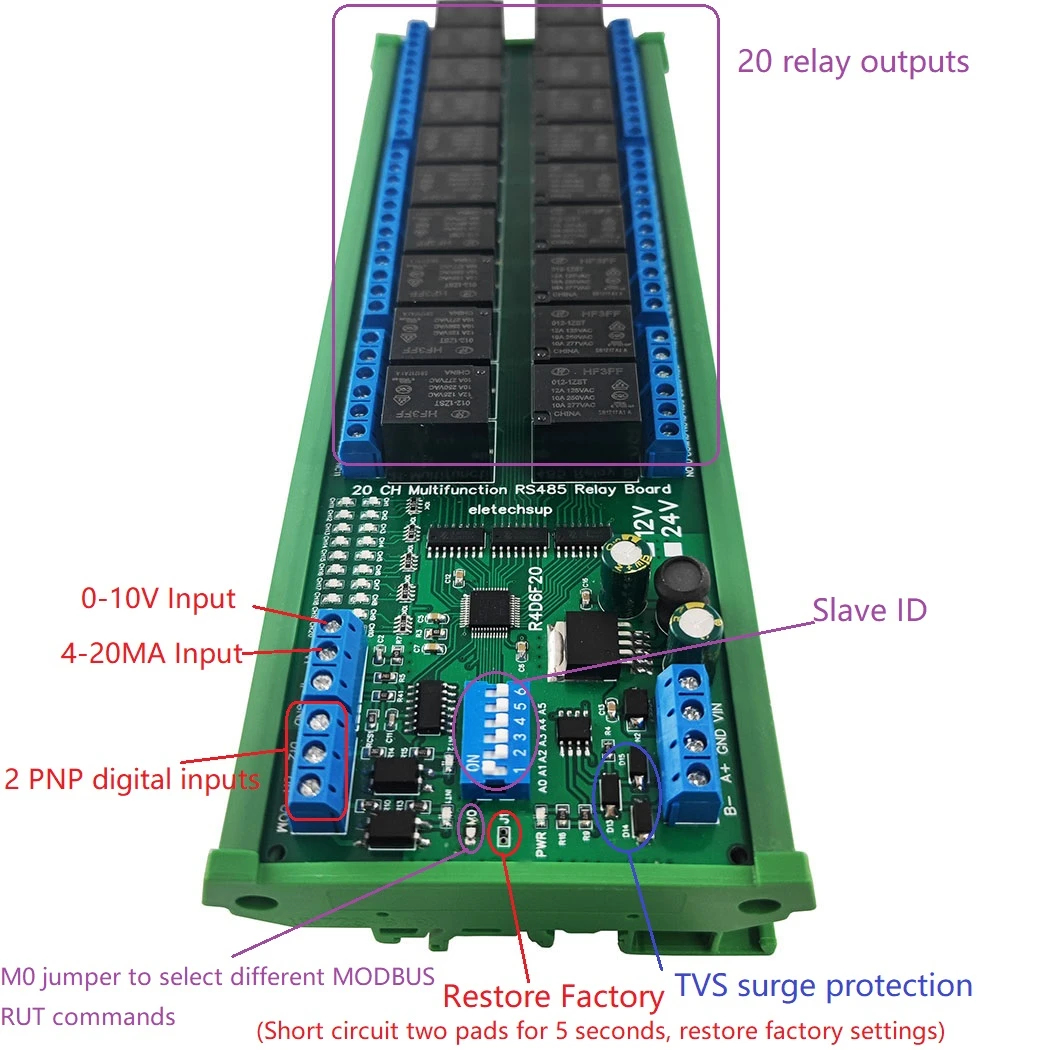

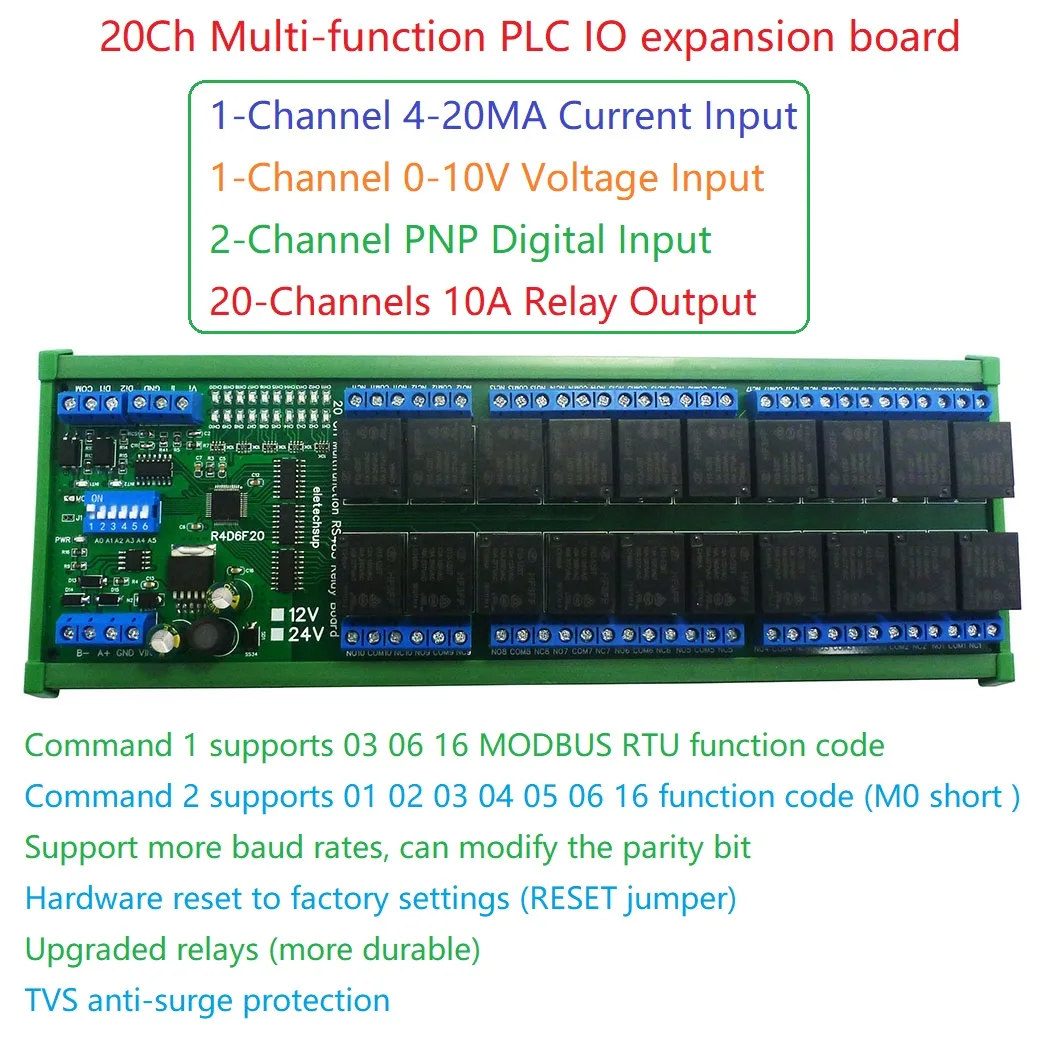

Funciones mejoradas:


El comando 1 admite el código de función 03 06 16 MODBUS RTU
El comando 2 admite los códigos de función 01 02 03 04 05 06 16 (cortocircuito M0).
Admite más velocidades de baudios, puede modificar el bit de paridad
Restablecimiento de hardware a la configuración de fábrica (puente RESET)
Relés mejorados (más duraderos)
Protección contra sobretensiones TVS


Parámetros de la caja para riel DIN:
Modelo de producto: UM72
Color:
Verde


Ancho: adecuado para tablero PCB de ancho UM72 (72 mm)
Grado de aislamiento: grado VO ignífugo
Longitud del backplane: adecuado para placas PCB de 239 mm
Peso neto: 160 g
Instalación: Carril DIN35 y C45


Para obtener más información, abra el enlace y descargue




https://1drv.ms/u/s!Av4PLxH_z8f1h1Zo_UtHxvW8HEDw?e=0ji3li



Aplicación

Tarjeta de expansión de E/S para PLC
Hogar Inteligente, Automatización del Hogar, Hogar Más Inteligente
Cámara PTC
Monitoreo de Seguridad
Sistema de identificación;
Cámara IP
Controladores de lámparas LED
Control automático de cortinas

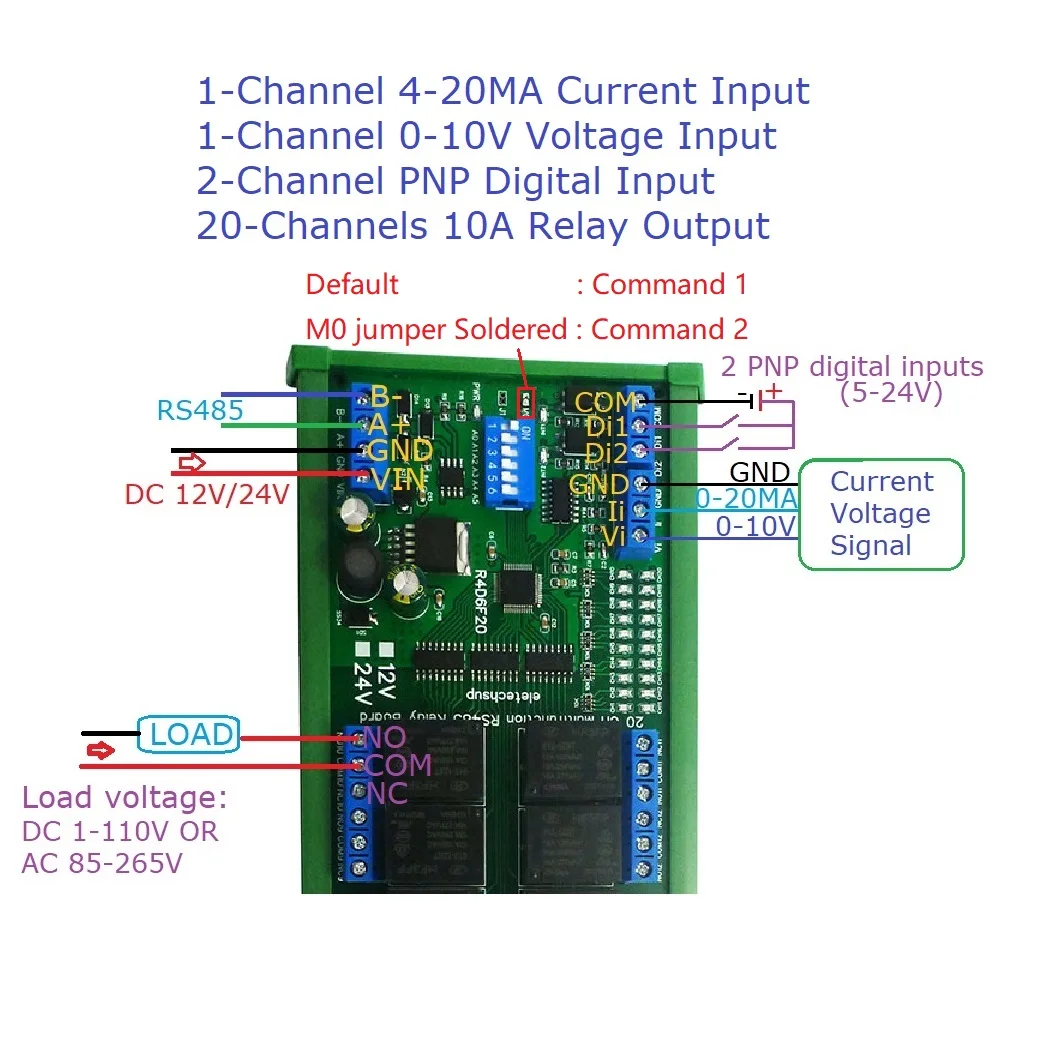

Diagrama de cableado:


Ii: Entrada de corriente de 1 canal 4-20MA
Vi: Entrada de voltaje de 1 canal 0-10V
Di1/Di2: Entrada digital PNP de 2 canales
Relé: salida de relé de 20 canales 10A












Aplicaciones típicas:
El selector de dial (dirección esclava) no es válido y solo puede controlar un módulo a la vez.

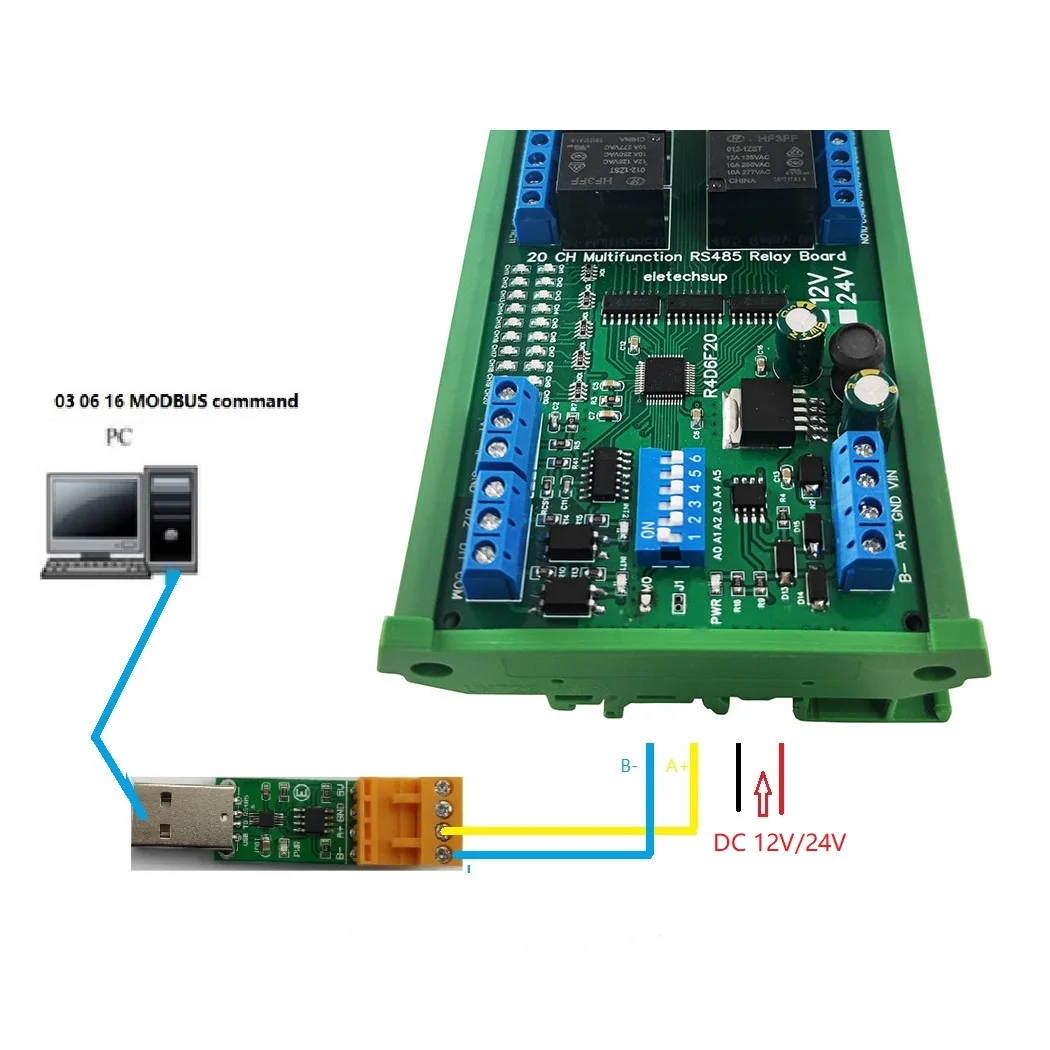

2. Modo de comando MODBUS (HEX), puede controlar de varias maneras: Control de terminal hiper serial (es necesario agregar manualmente el CRC), control de software Modbus Poll (el software agrega automáticamente el CRC), control de proceso PLC o MCU.







Especificaciones

Nombre de la marca
eletechsup
Origen
CN(Origen)
Producto químico de alta preocupación
Ninguno
Condición
Nuevo
Tipo
CIENCIAS DE LA LOGICA
Voltaje de Alimentación
DC 12V/24V
Potencia de disipación
0.2W
es personalizado
Sí
Temperatura de Funcionamiento
-40-85
Paquete
dispositivo SMD
