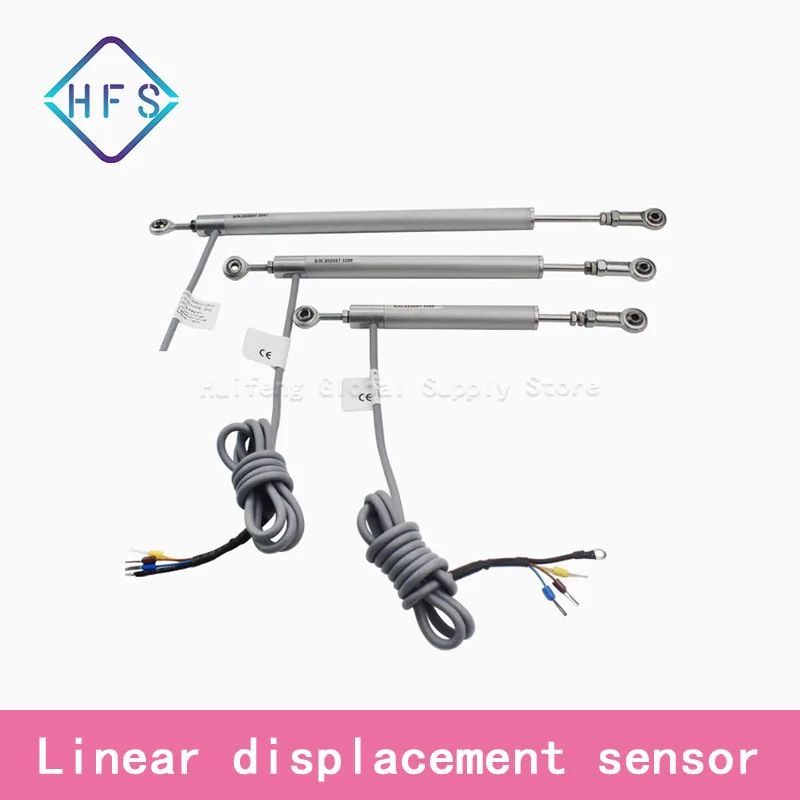

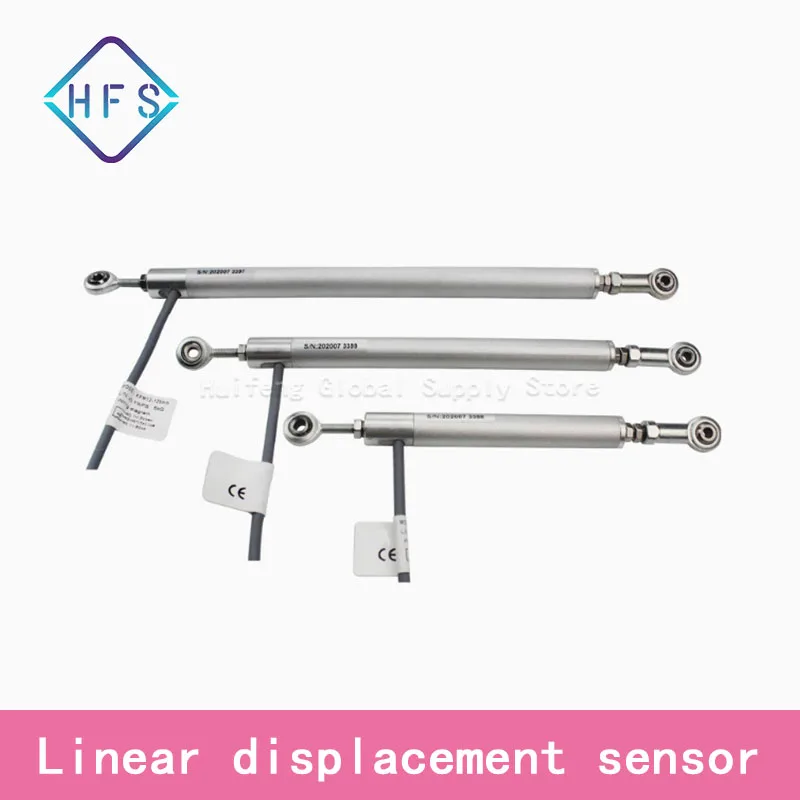

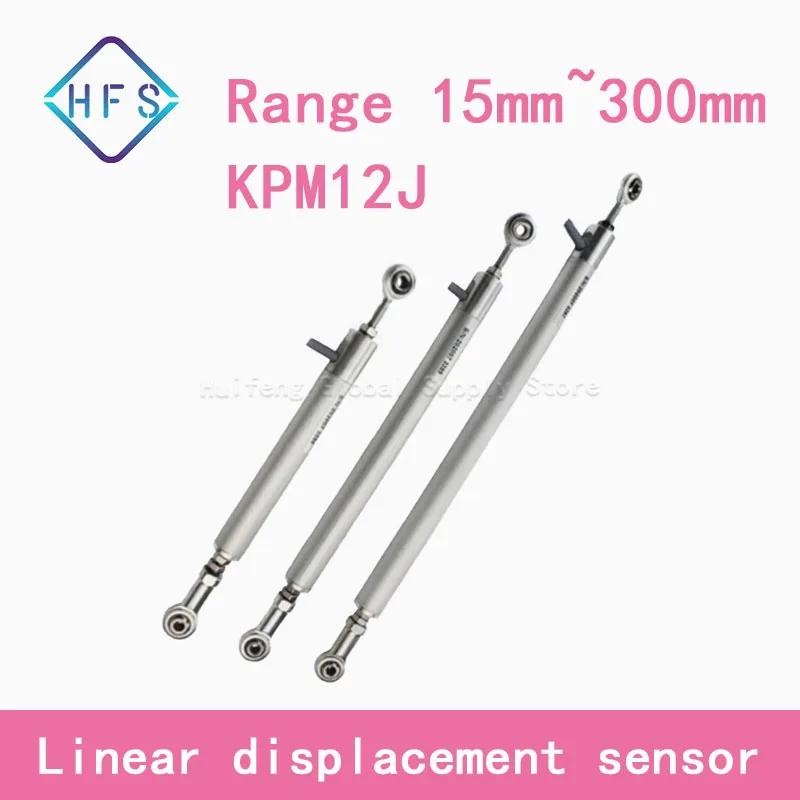

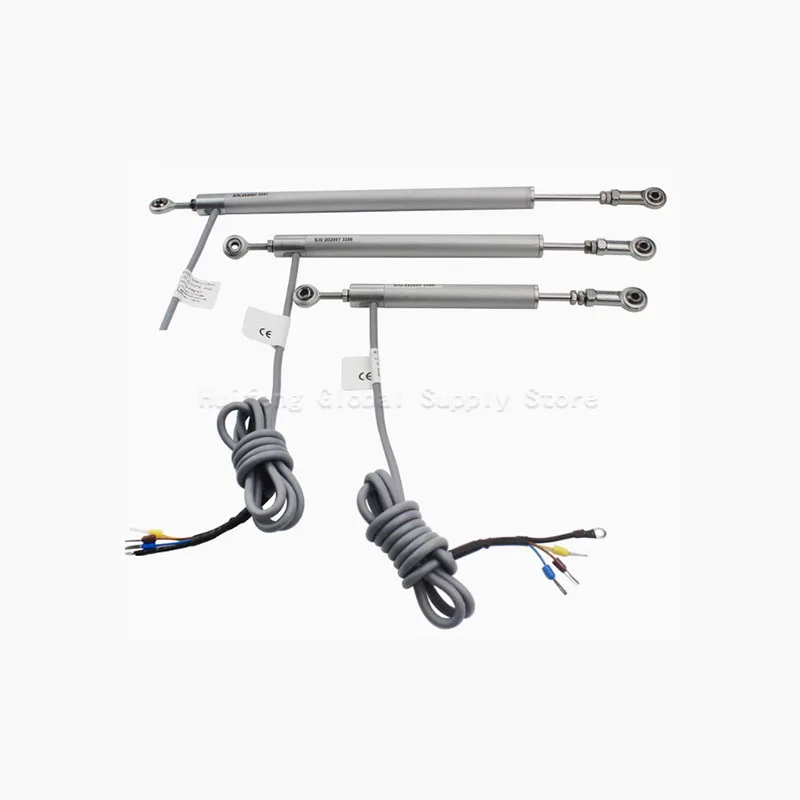

Potenciómetro lineal KPM12J de 15-300mm, transductor de desplazamiento, medidor de resistencia, Sensor de viaje con rótula de dos lados

Principio eléctrico: en esta muestra, todos los sensores son del tipo de medición de posición absoluta, se utilizan en el sistema de ajuste y el sistema de medición, medición directa de desplazamiento y longitud, señal de voltaje CC de salida, también se pueden convertir en estándar 0-5 V, 0-10 V., Señal de 4-20 mA CC, señal digital RS485 a través del módulo de conversión V/1 incorporado o externo.Puede cumplir con los requisitos de control de transmisión de larga distancia.

Esquemas eléctricos: Principio del potenciómetro, 0-100% de voltaje de entrada dado (varía según el desplazamiento)

Características del producto

Guía de ingeniería suave sin salida de ruido

Excelente linealidad, precisión de error lineal: algunos modelos son mejores que 0,04% FS

Resolución inferior a 0,01 mm, resolución: sin resolución de rotura

Alta velocidad de funcionamiento, velocidad máxima de funcionamiento: 10 m/s, aceleración máxima de funcionamiento de 10 m/s2

Alta precisión de repetición, menos de 0,01 mm.

Coeficiente de choque:IEC 68-2-29:1968 50g

Coeficiente de vibración:IEC 68-2-6:1982 20g

Tensión máxima permitida:

DC60V Ω ~ 20 k / 5 k

DC36V Ω ~ 4 k / 2 k

Ω DC24V / 1 k

Temperatura normal -60℃~+150℃ casi sin deriva de temperatura, más allá del rango de temperatura normal del coeficiente de deriva de temperatura: <1,5 ppm/℃

Toda la carcasa del sensor: aleación de aluminio anodizado, la superficie es antiestática electroforética y con tratamiento de radiación, anillo colector de ingeniería de alta resistencia al desgaste, para garantizar un funcionamiento suave.Parte de la carcasa es de acero inoxidable.

Los materiales conductores dentro del sensor son materias primas avanzadas importadas para garantizar la alta resistencia al desgaste y estabilidad del sensor, y el sensor puede funcionar de manera confiable incluso en las peores condiciones.

La junta universal amortiguadora en la parte frontal del sensor puede superar parte de la inclinación de desalineación y la vibración de la varilla de transmisión.

Especificación de conversión de señal

La regla electrónica ordinaria y la regla de cuerda, tipo resistencia, son el sensor de desplazamiento del principio del potenciómetro, de hecho, es equivalente a un potenciómetro, el punto popular también llamado: reóstato deslizante, fuente de alimentación cuántos voltajes V, la salida es 0- cuántos voltajes V;Es decir, si el voltaje de suministro del cliente es de 5 V, la salida es directamente de 0 a 5 V.Si el voltaje de alimentación es de 10 V, la salida es de 0 a 10 V.Si la fuente de alimentación es de 3,3 V, la salida es de 0 a 3,3 V.Si la fuente de alimentación es de 3,6 V, la salida es de 0 a 3,6 V.Si el voltaje de alimentación es de 24 V, la salida es de 0-24 V.

Si el voltaje de alimentación es de solo 24 V, no hay fuente de alimentación de 5 V o 10 V, pero la salida quiere 0-5 V o 0-10 V, debe estar equipada con nuestro módulo.Si el cliente necesita salida de 4-20MA, debe estar equipado con módulos.El módulo se puede construir dentro del sensor, o puede ser un módulo de carcasa de plástico o aleación de aluminio independiente, en este momento el voltaje de la fuente de alimentación directa al módulo puede ser de 15-36 V, la salida puede ser un módulo de enchufe externo, es 0-5V, 0-10V, 4-20MA, -10V-+10V, -5V-+5V, etc.
