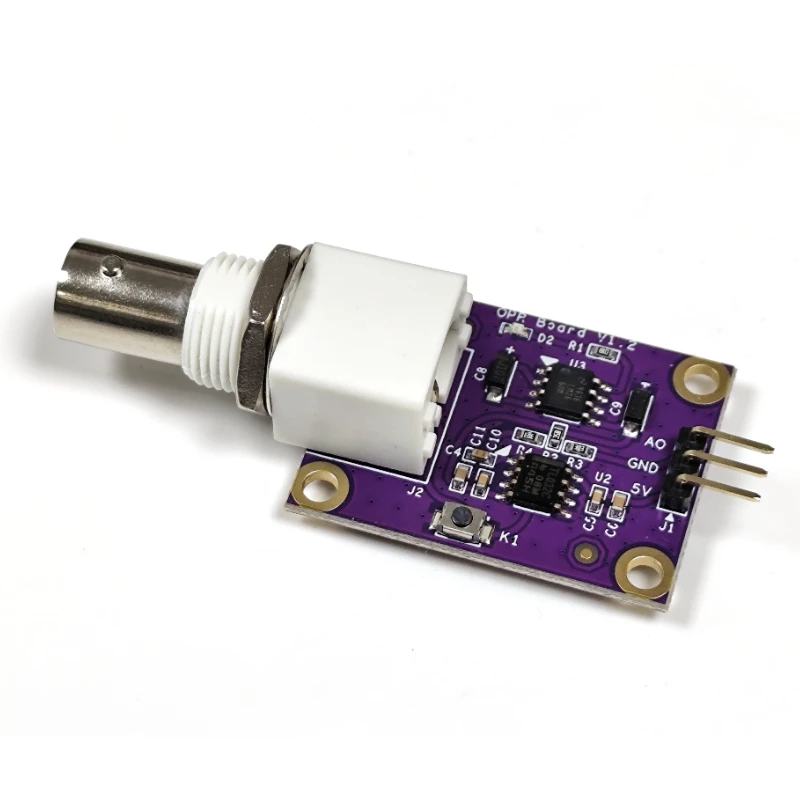

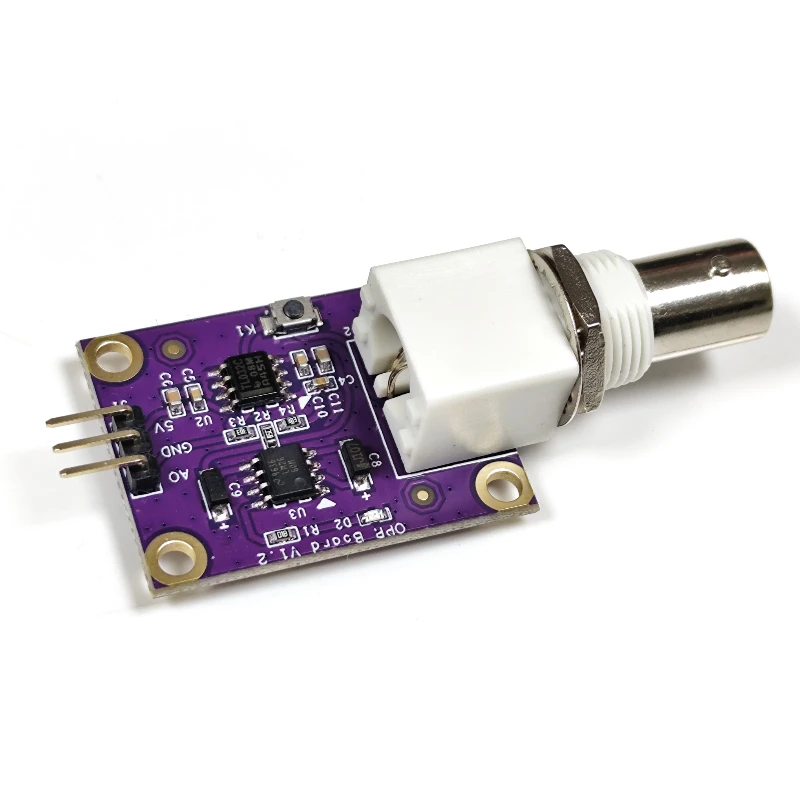

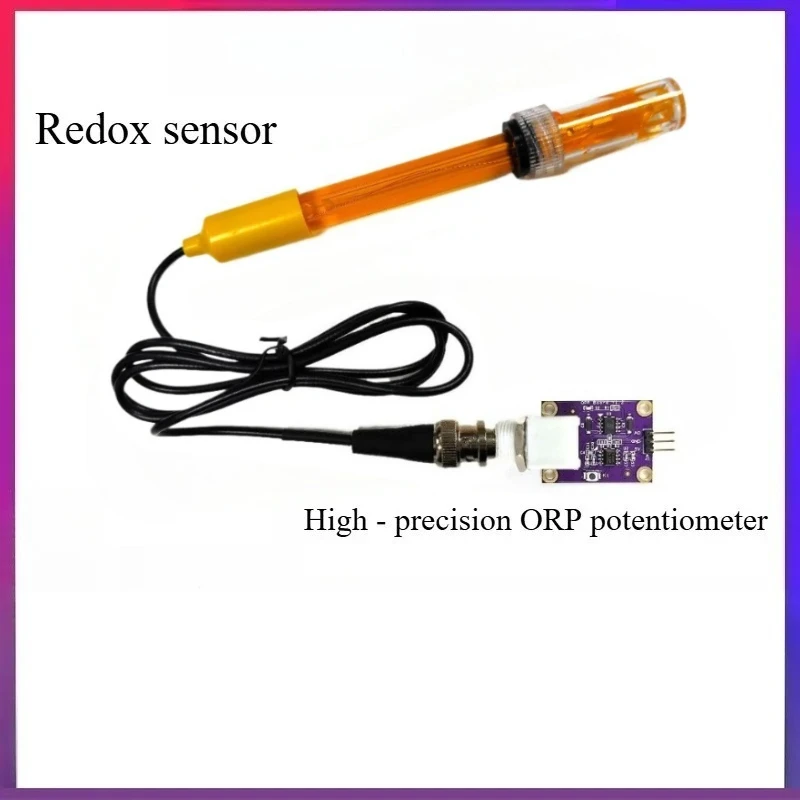

Potenciómetro Redox ORP, sensor Redox modular, prueba de calidad del agua para Arduino

Módulo Sensor ORP Información del Producto

Primero, descripción general del producto
El potencial de óxido-reducción (ORP) es un indicador clave para medir la capacidad redox, expresado en mV. Cuanto mayor es el valor de ORP, más fuerte es la oxidación; por el contrario, más fuerte es la reducción. En el campo de las pruebas de calidad del agua, el ORP es un indicador integral extremadamente importante que puede reflejar el estado de las sustancias redox en los cuerpos de agua y ayudar a las personas a comprender el estado de la calidad del agua.

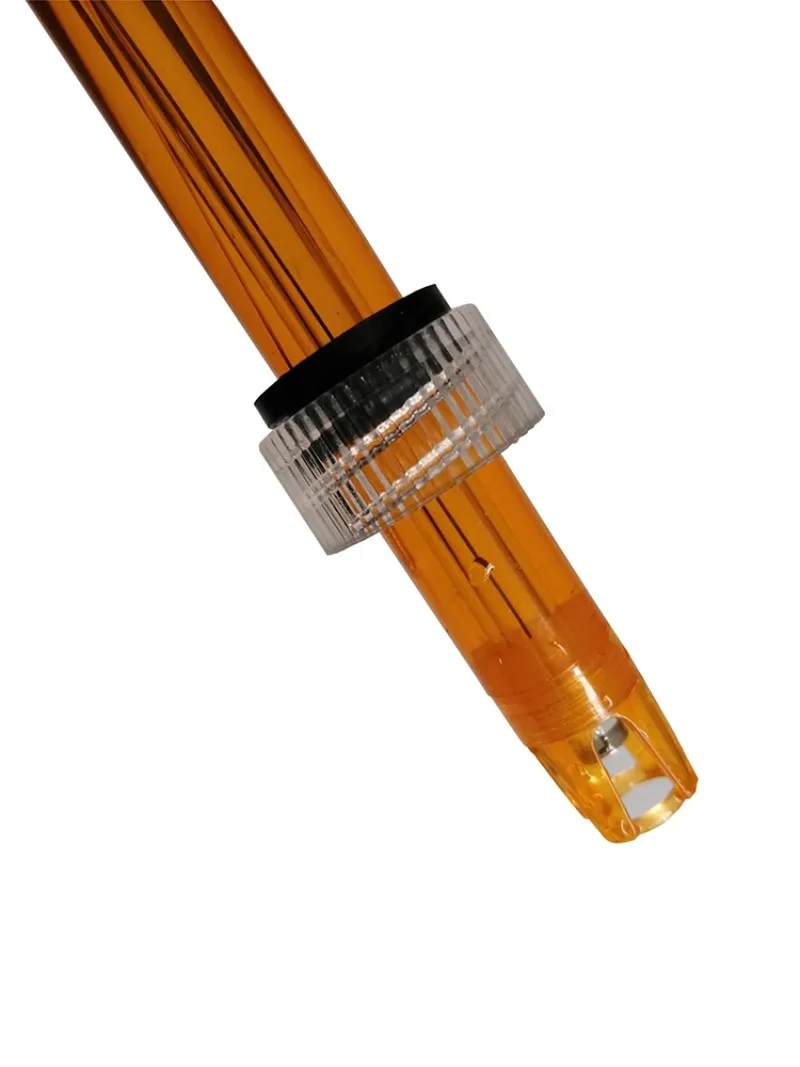

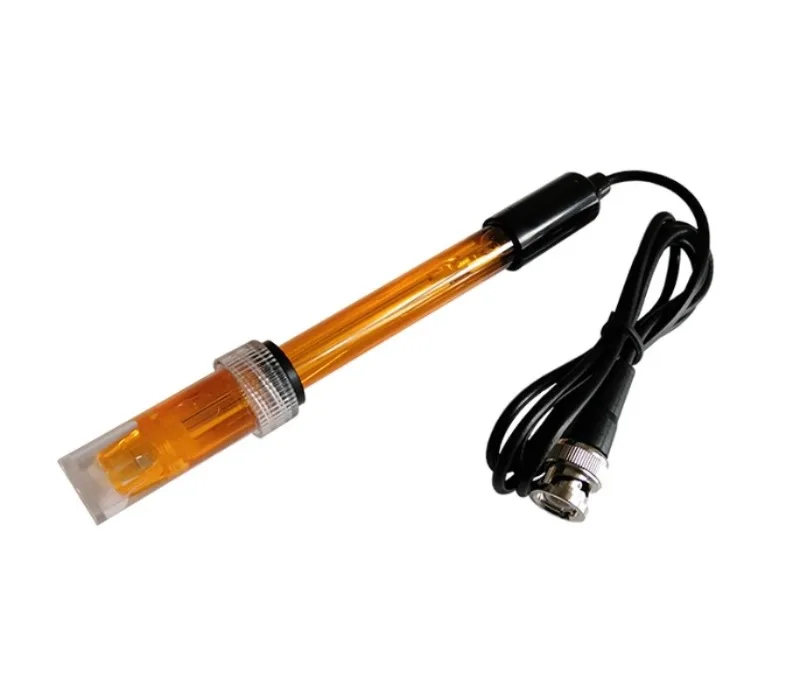

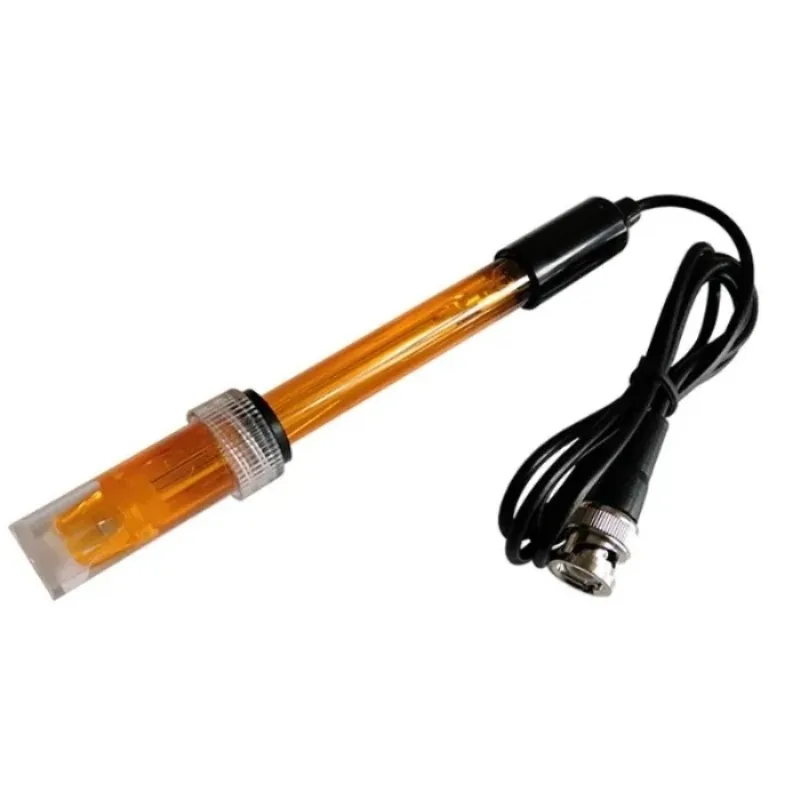

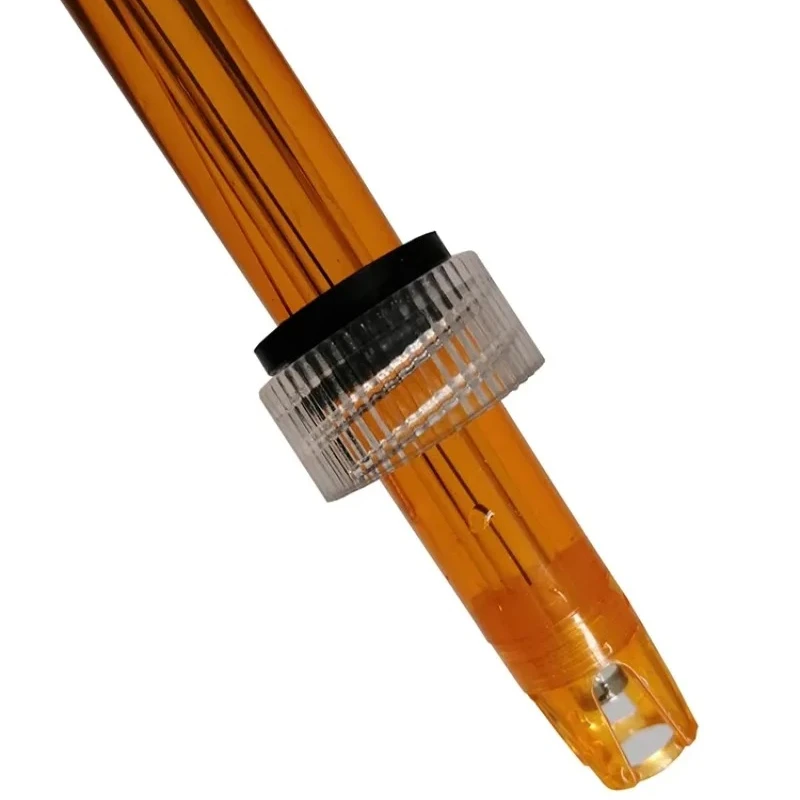

El cableado y el método de uso de este módulo sensor ORP son sencillos y fáciles de entender. Después de conectar el circuito, el valor ORP de la solución se puede medir mediante control de programa. El elemento de medición adopta un electrodo compuesto ORP, que se compone de un electrodo de oro o platino y un electrodo de referencia. Se utiliza para medir con precisión el potencial redox de la solución.


Segundo, parámetros técnicos
Fuente de alimentación: + 5,00 V, cuanto más cerca esté el voltaje de la fuente de alimentación de este valor, mayor será la precisión de la medición.
Rango de medición: -2000mV - 2000mV, que puede satisfacer las necesidades de medición del potencial redox en diversos escenarios.
Rango de voltaje de salida: 0 - 4V, los resultados de la medición de salida se presentan en forma de señales analógicas.
Temperatura de medición: 5 - 70 °C, puede funcionar normalmente en este rango de temperatura.
Precisión de medición: ± 10 mV (25 °C), lo que garantiza una alta precisión de medición a temperaturas estándar.
Tiempo de respuesta: ≤ 20 segundos, puede responder rápidamente al cambio del potencial redox de la solución.
Tiempo de estabilidad: ≤ 1 min, lo que permite que los resultados de la medición alcancen un estado estable en un tiempo relativamente corto.
Interfaz del potenciómetro ORP: se adopta una interfaz BNC para facilitar la conexión con los electrodos ORP.
Tamaño del módulo: 35 mm × 26 mm, tamaño compacto, fácil de instalar e integrar.

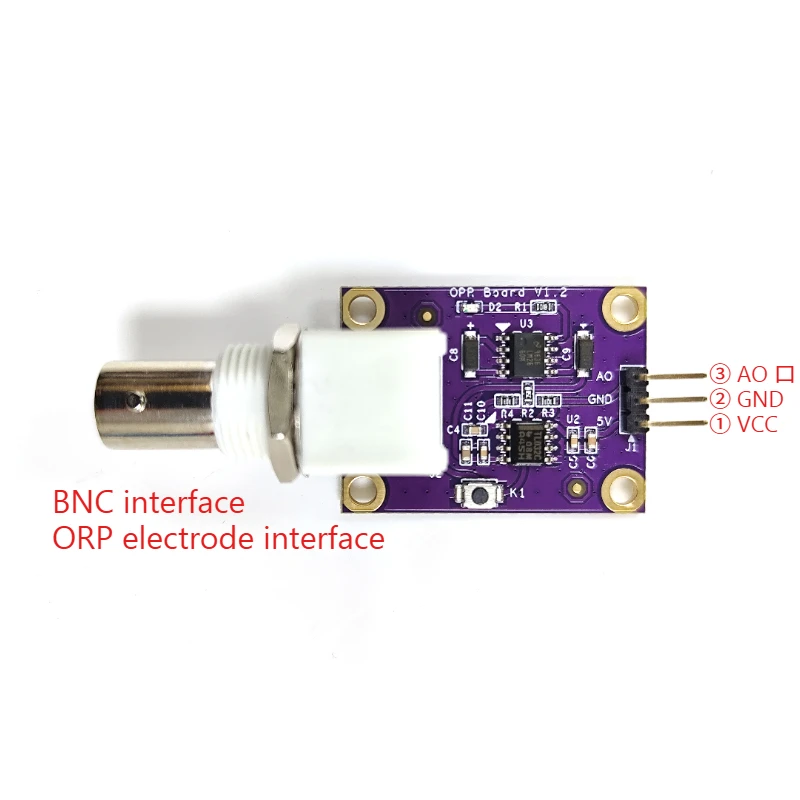

Tres, descripción del pin
El módulo tiene tres pines. El pin VCC es el electrodo positivo del voltaje de la fuente de alimentación, que debe conectarse a un voltaje de 5V, no se pueden usar 3.3V; el pin GND es el electrodo negativo del voltaje de la fuente de alimentación; el pin AO es el pin de salida de señal analógica, y el rango de voltaje de salida es de 0-4V.


Cuatro, el uso de métodos.
Primero, conecte el módulo del sensor ORP al procesador y, por el momento, no conecte el potenciómetro ORP.
Realice rutinas de calibración de quemado para prepararse para una medición precisa.
Abra el asistente de depuración del puerto serie y vea el valor ORP impreso actual. Presione el botón de calibración a cero en el módulo para obtener el desplazamiento. Cambie el "A & dline OFFSET 0 & rdquo; en el programa a "A & dline OFFSET [valor de medición] & rdquo;, vuelva a compilar y descargar el programa para eliminar la deriva a cero causada por la amplificación de operación y mejorar la precisión de la medición.

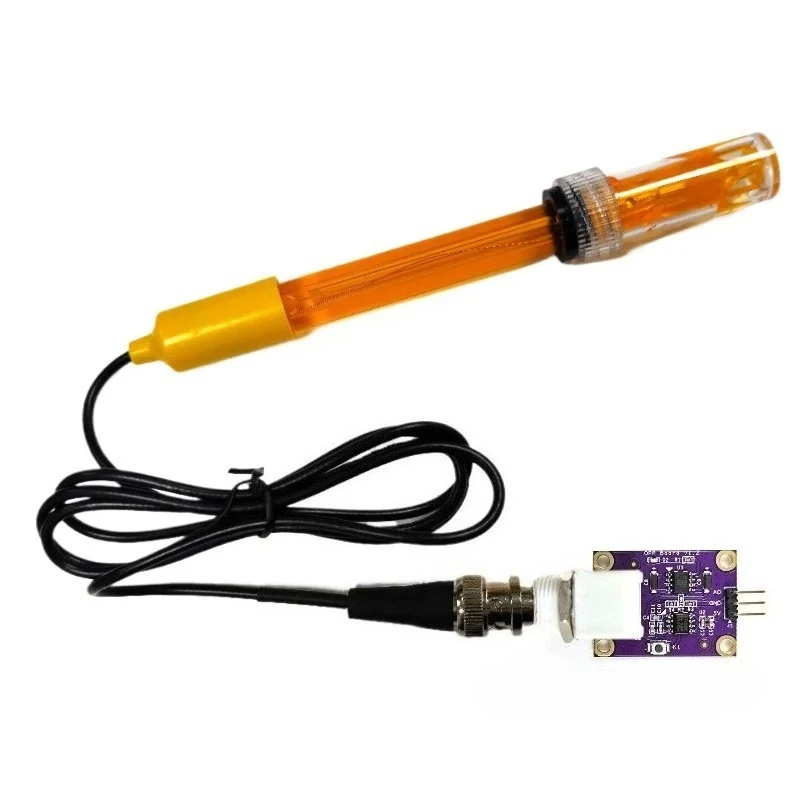

Conecte el electrodo ORP a la interfaz BNC del módulo sensor ORP y grabe el programa corregido para medir el valor ORP de la solución.


Cinco, asuntos que requieren atención
Asegúrese de que el voltaje de la fuente de alimentación del módulo ORP esté cerca de + 5,00 V para garantizar la precisión de la medición.
Los electrodos de ORP generalmente no requieren calibración y pueden usarse directamente. Si existe alguna duda sobre la calidad del electrodo o los resultados de la prueba, el potencial del electrodo se puede verificar con la solución estándar de ORP para determinar el rendimiento del electrodo o del instrumento.
Después de cada medición de una solución, el electrodo de ORP debe limpiarse con agua. Se recomienda utilizar agua desionizada para evitar que la solución residual afecte la medición posterior.
Cuando el electrodo ORP está conectado al módulo ORP, está estrictamente prohibido presionar el botón de calibración para evitar daños al equipo o afectar la precisión de la medición.
A medida que aumenta la temperatura de la solución, el valor de ORP disminuirá significativamente, y ambos tienen una buena relación lineal. Por lo tanto, al medir el valor de ORP de la solución, se debe indicar la temperatura actual de la solución para que los resultados de la medición sean prácticos.


Seis, mantenimiento de electrodos
El electrodo compuesto de ORP puede utilizarse sin calibración en circunstancias normales. En caso de duda sobre los resultados de la prueba, el valor de mV se puede comprobar con una solución estándar para determinar la calidad del electrodo.
2. La botella protectora frontal del electrodo se llena con una cantidad adecuada de líquido de inmersión para electrodos, y el cabezal del electrodo se sumerge en él. Antes de la medición, afloje la tapa de la botella, extraiga el electrodo, lávelo con agua pura y séquelo para la medición (tenga cuidado de no usar una superficie con fricción). Después de la medición, el electrodo debe sumergirse en el líquido protector y apretar la tapa de la botella a tiempo para evitar que el líquido de inmersión se filtre. Si el líquido de inmersión en la botella protectora es insuficiente, es necesario añadirlo a tiempo.
3. Cómo configurar la solución de remojo del electrodo: Tome un paquete de solución tampón de pH 4.0, disuélvalo en 250 ml de agua pura, agregue 36 g de cloruro de potasio de pureza analítica y revuelva hasta que se disuelva completamente.
4. Después de un uso prolongado, los componentes sensibles del electrodo de ORP pueden contaminarse, lo que resulta en errores de medición. Cuando el electrodo no tiene contaminantes obvios, se puede sumergir en ácido clorhídrico diluido de 0.1 mol/L durante 30 minutos, luego lavar con agua pura y luego sumergir en la solución de inmersión durante 6 horas; si hay contaminantes en el electrodo, los componentes sensibles deben limpiarse primero con detergente, luego lavarse con agua pura y finalmente sumergirse en la solución de inmersión durante 6 horas.
