Módulo amplificador de potencia RF de 100W, 70MH-110MHz, 100MHz, módulo amplificador de potencia FM, placa amplificadora FM con disipador de calor y ventilador CNC Al

Amplificador de potencia de modulación de frecuencia FM

(70-110MHz, 100W)

Especificaciones técnicas:

• Frecuencia de operación:  70-110MHz (señal de modulación de frecuencia FM)

• Voltaje de alimentación:  20-30V (24V típico)

• Corriente de suministro:  5.0A (varía según la potencia de salida)

• Ganancia de energía:  16 dB (típico)

• Potencia de entrada:  3-5W (personalizable)

• Potencia de salida:

  • 50 dBm (100W típico)

  • 47 dBm (50,0 W) @ fuente de 20 V, entrada de 4 W

  • 48 dBm (65,0 W) a fuente de 22 V, entrada de 4 W

  • 49 dBm (80,0 W) @ 24 V, entrada de 4 W

  • 50 dBm (100W) @ fuente de 28V, entrada de 4W

  • 51 dBm (125W) @ fuente de 31V, entrada de 4W

• Impedancia del sistema:  50 ohmios

• Tipo de conector:  SMA-K

• Peso:  250 gramos

• Dimensiones:  100 mm (largo) × 50 mm (ancho) × 60 mm (alto)

• Nota:  No opere en condiciones sin carga o de falta de coincidencia de carga severa.

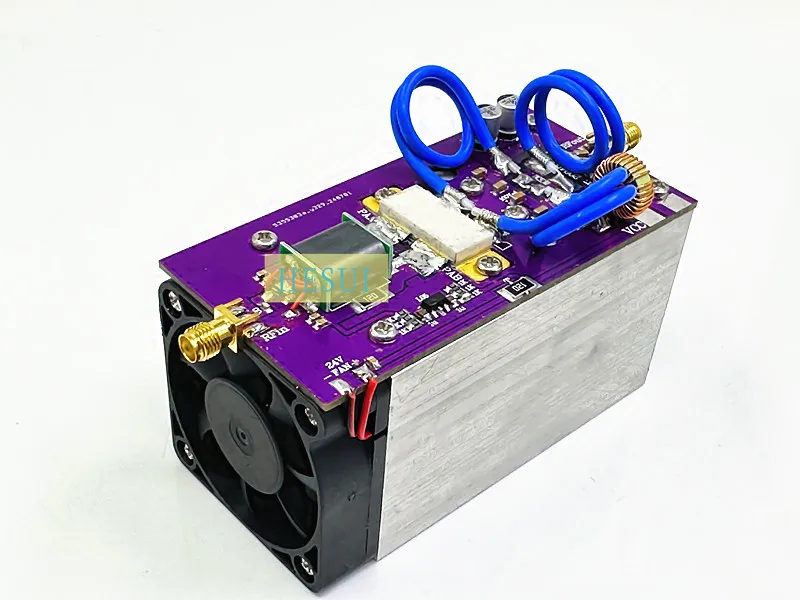

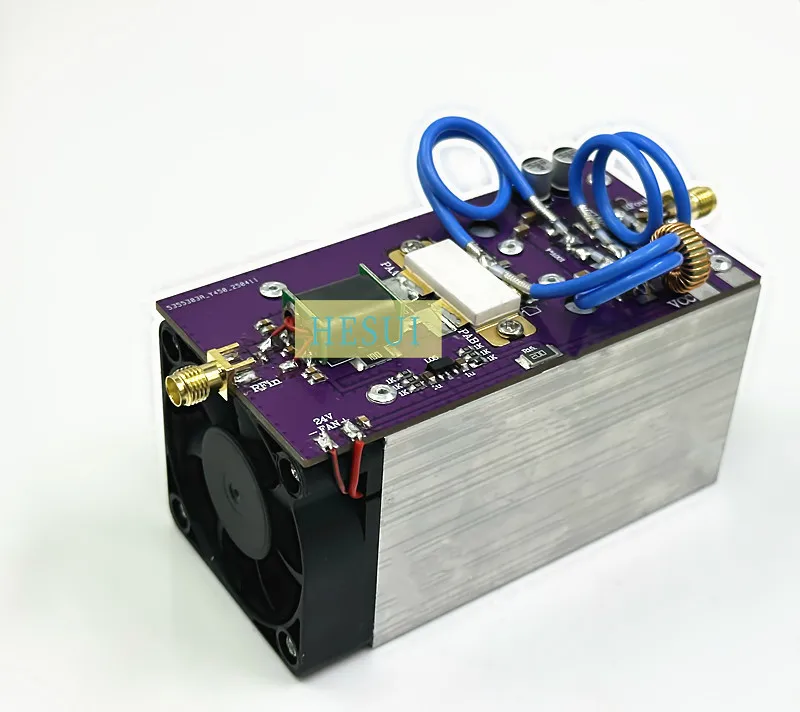

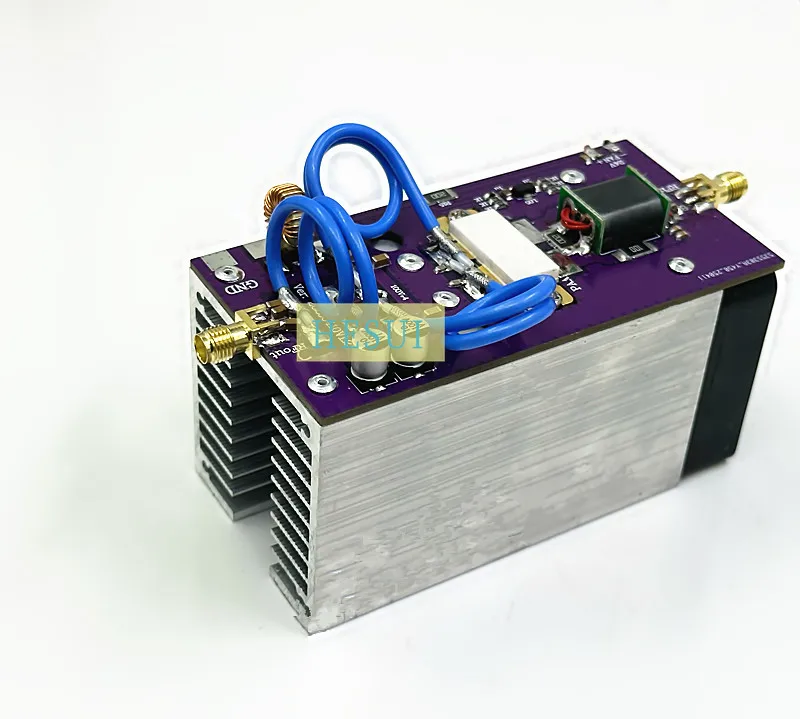

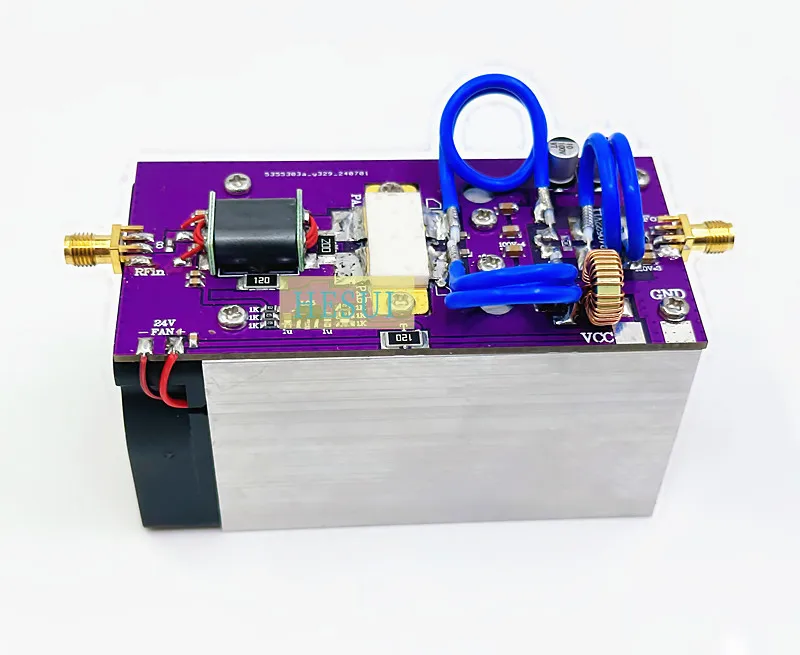

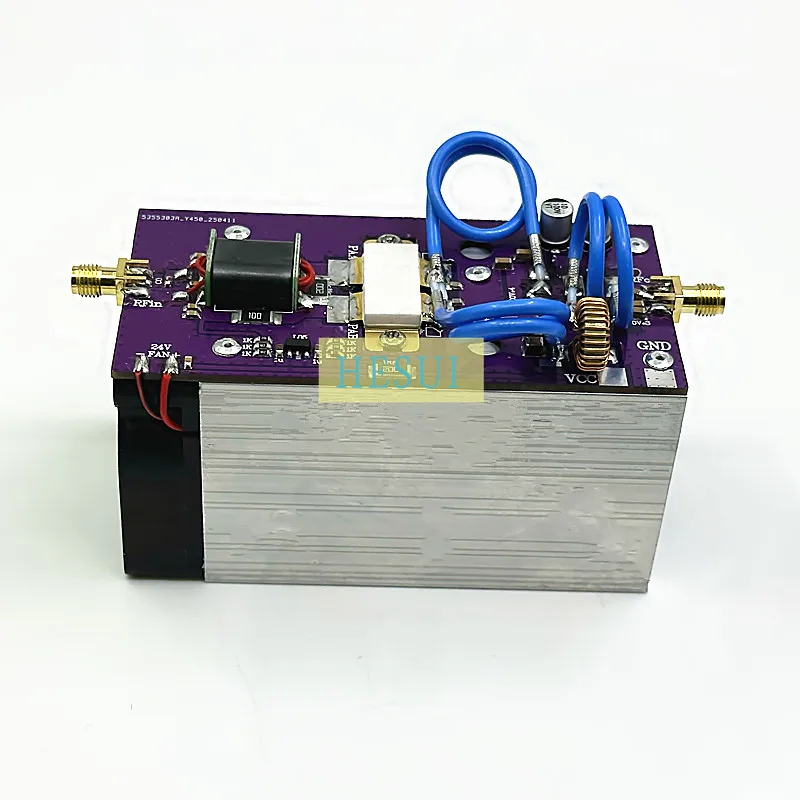

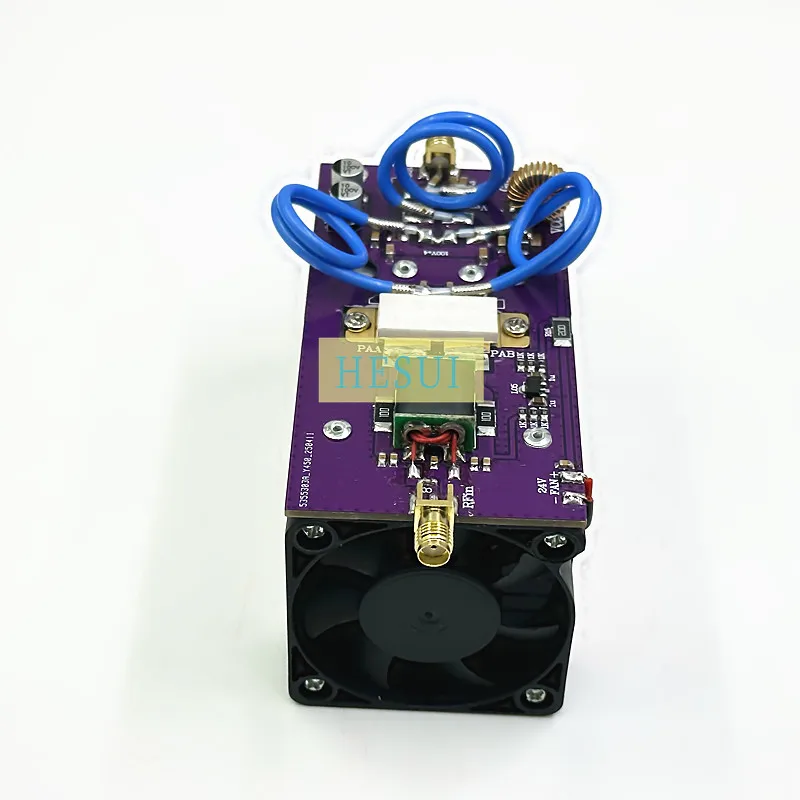

Imágenes del producto:
