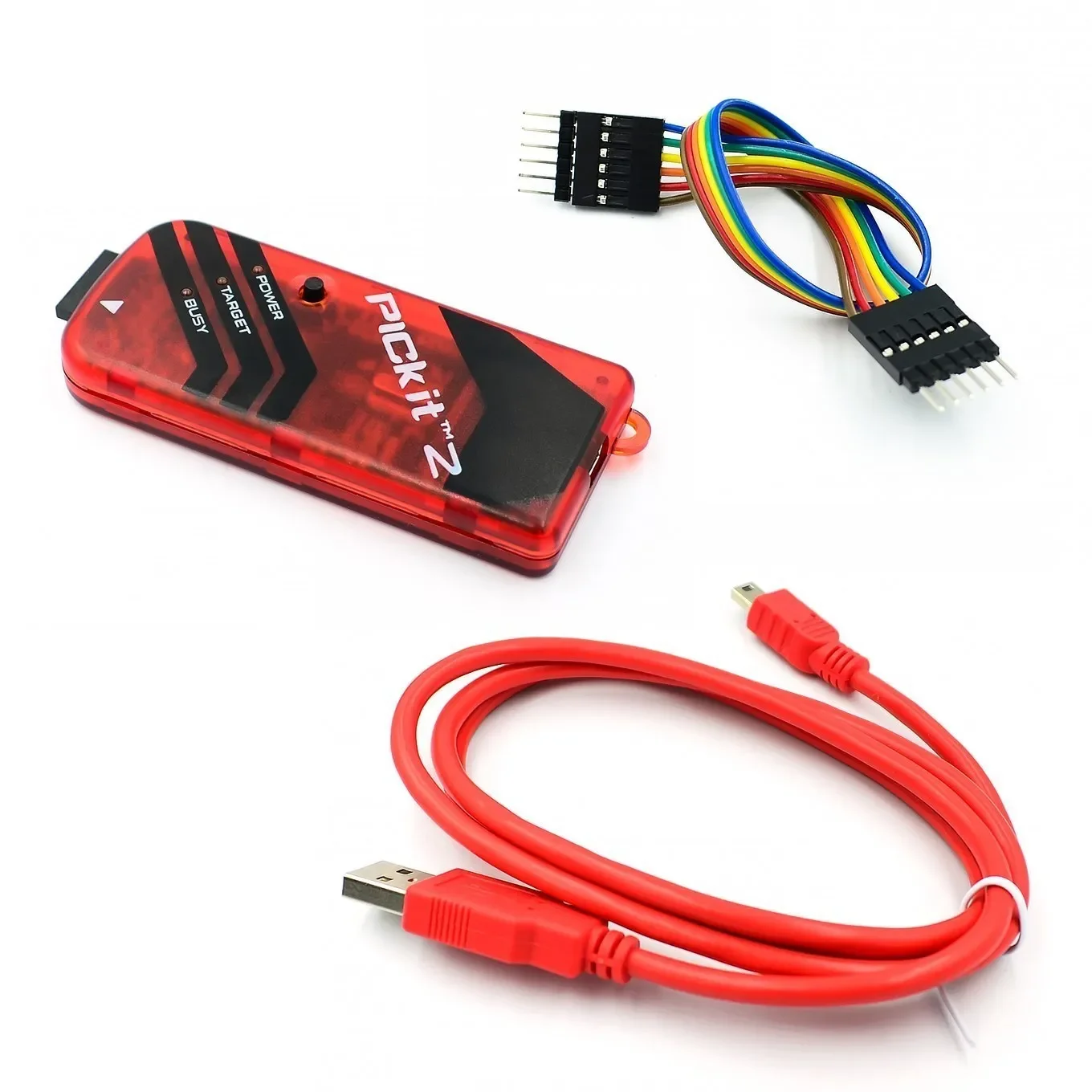

Los lotes de líneas de interfaz son diferentes.5PIN y 6PIN se entregarán al azar.

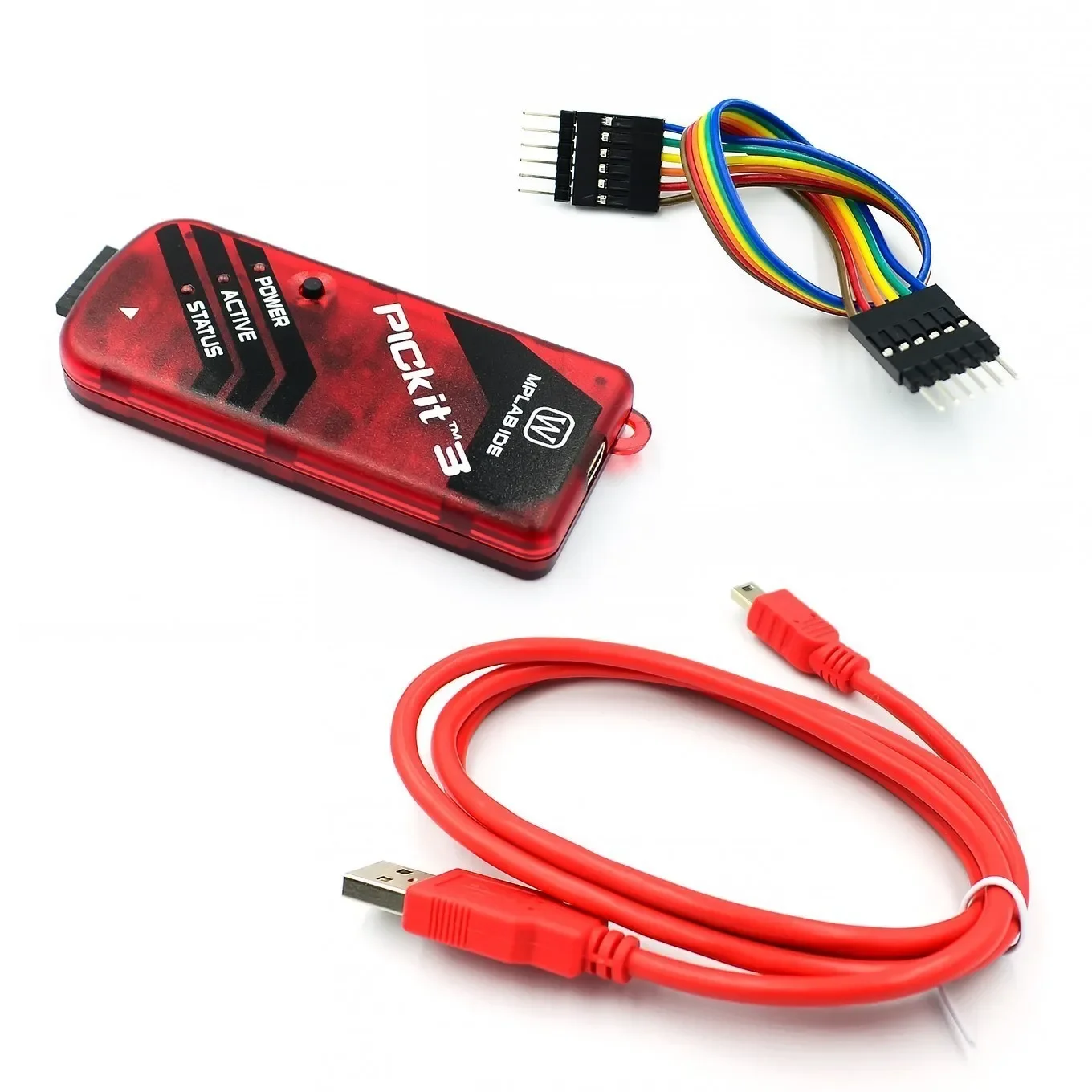

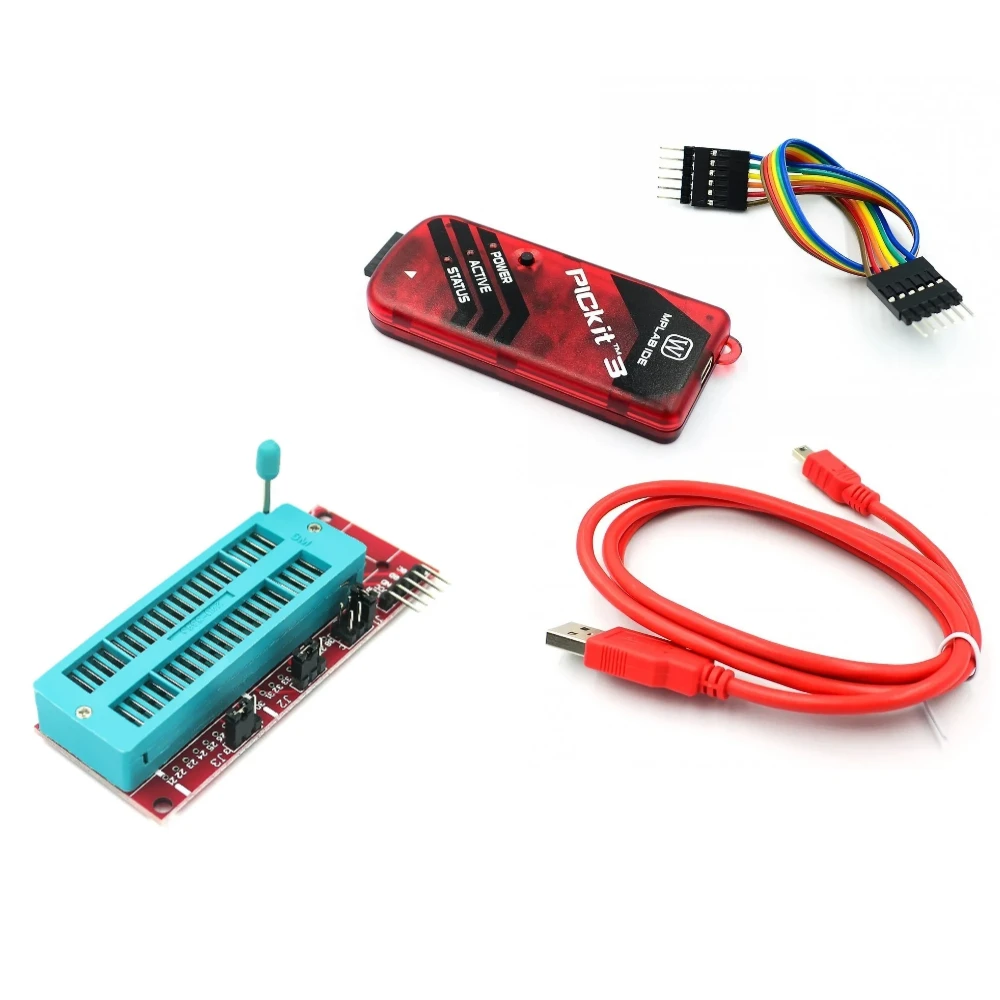

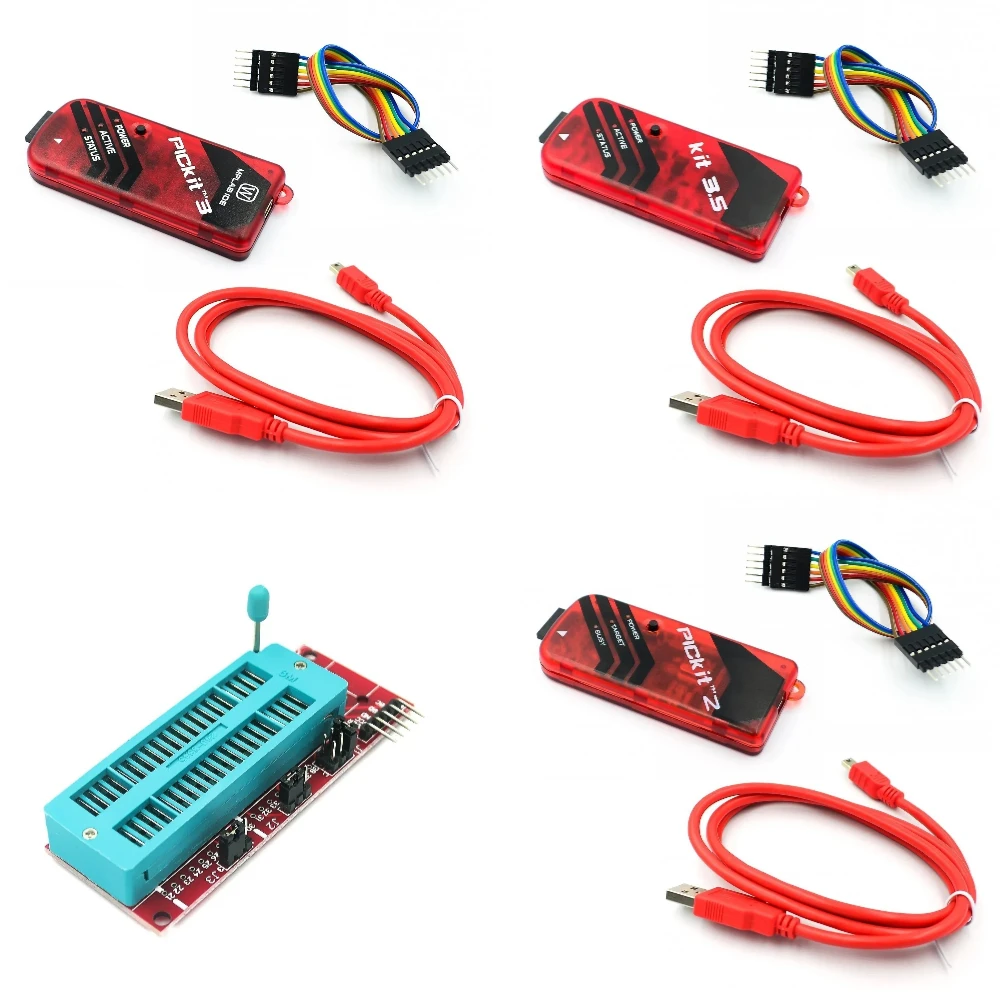

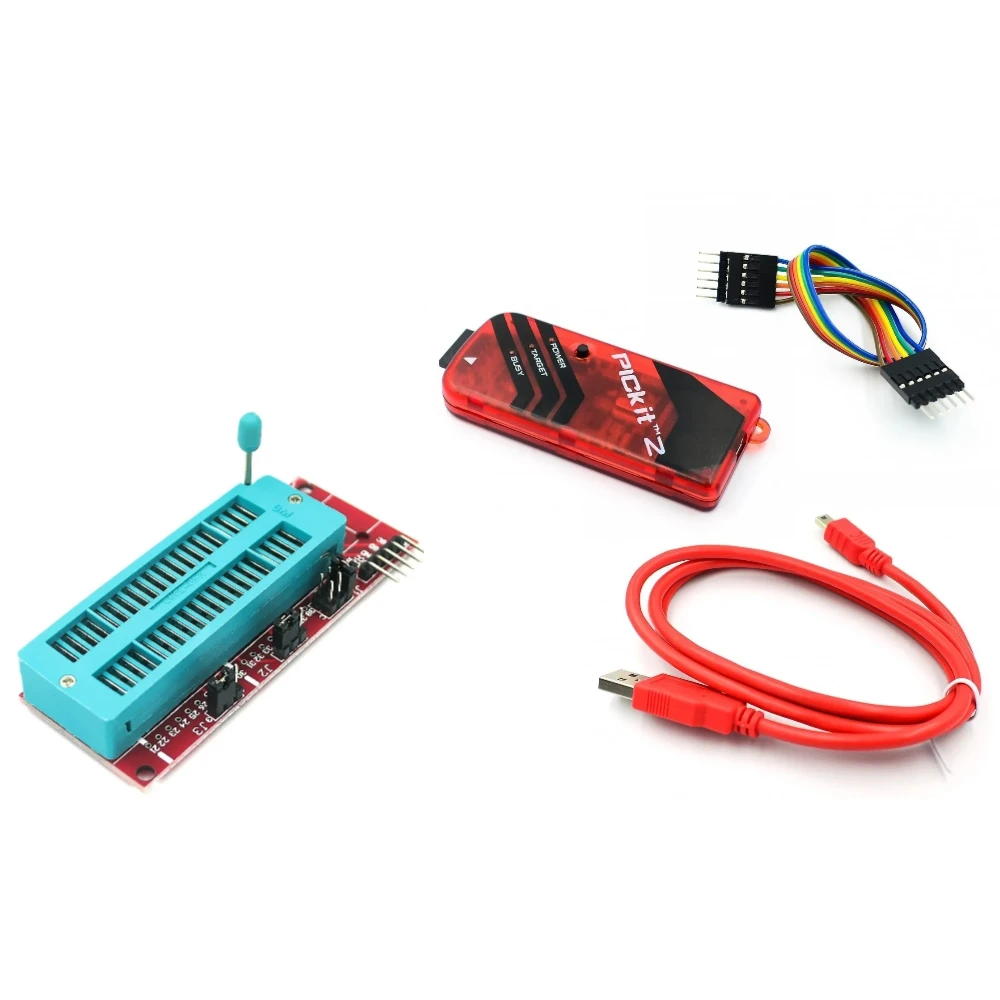

PICkit3 es una herramienta de desarrollo de PIC y simulación en línea y descarga.
PICkit3 es una herramienta de desarrollo de simulación y descarga en línea diseñada por Microchip para que los principiantes aprendan, evalúen y desarrollen la serie PIC MCUS.
La serie PIC MCU está conectada con PICkit3 a través de la interfaz ICSP
Software compatible
Soporte directo para MPLAB IDE oficial (software de entorno de desarrollo integrado) de Microchip
Dispositivos compatibles
Admite todos los microcontroladores de la serie PIC con interfaz ICSP
El IC compatible con PICKIT3 se puede ver a través de MPLAB IDE V8.92
Configurar -> Seleccionar PICKIT del dispositivo3
Dispositivos de 8 bits: PIC10F/12F/16F
PIC10F/12F/16F5X
PIC16F6xx
PIC16F7XX
PIC16F8XX
PIC16F9XX
PIC16F1XXX
Dispositivos de 8 bits - PIC18F
PIC18CXX/FXX
PIC18F1XXX
PIC18F2XXX/4XXX/6XXX/8XXX
PIC18FXXJ
PIC18FXXK
Dispositivos de 16 bits
dsPIC30F/33F, PIC24F/H
Dispositivos de 32 bits
PIC32MX
Función y rendimiento
Función de programación: puede grabar FLASH ROM, EEPROM, etc.
Función de simulación: admite ejecución a máxima velocidad, depuración en un solo paso, depuración de puntos de interrupción y otros métodos de depuración.
Rendimiento de simulación: interfaz USB para depuración de simulación, depuración de un solo paso, depuración de puntos de interrupción, respuesta rápida.
Rendimiento de programación: interfaz USB, descarga ICSP, descarga rápida!
El puerto USB se utiliza para conectar la PC.
La herramienta de desarrollo PICkit3 tiene controladores integrados para comunicación USB de alta velocidad.
Interfaz de conexión con placa de destino
PICkit3 especifica la interfaz estándar ICSP.
Firmware actualizable
En el futuro, Microchip lanzará más modelos PIC y agregará nuevos modelos de dispositivos a la lista de soporte de dispositivos ICSP.Cuando necesite utilizar un nuevo modelo en el desarrollo futuro, actualice el KIT3, actualice el programa de firmware, ¡puede admitir el nuevo modelo!
El modo de actualización es automático.Microchip proporciona el programa de actualización.
Herramientas que
El programador/debarbador PICkit 3 es un depurador en línea simple de bajo costo controlado por una PC que ejecuta software MPLAB IDE (V8.20 o posterior) en Windows.® plataforma.
PICkit3 puede programar y depurar el chip del microcontrolador FLASH de Microchip pic10/12/16/18/24/32, dsPIC30/dsPIC33, etc.Y PICkit3 CAN programar el chip Microchip KEELOQ serie HCS, el chip serie MCP250xx CAN y el chip de memoria EEPROM.
PICkit3 tiene más estabilidad de simulación que PICkit2, admite más modelos, rapidez y otras ventajas, puede admitir de manera estable PIC16 PIC18 PIC24 DSPIC y otras simulaciones y descargas de MCU.
La interfaz PIC ICSP tiene solo una fila de conexiones de 6 pines, por lo que cuando PICkit3 esté conectado a la placa de destino PIC, preste atención a las direcciones izquierda y derecha de la conexión.No inserte el descargador PICkit3 para evitar quemarlo.
Estado de la luz indicadora LED de PICkit3.
Los indicadores tienen los siguientes significados:
Potencia:
Verde, iluminado al encender o conectar a la placa objetivo.
Activo:
Azul, se enciende cuando PICkit 3 ha establecido comunicación con la PC o enviado/recibió comandos.
Estado:
Verde, se enciende cuando el depurador está funcionando correctamente (en espera).
Amarillo, se ilumina cuando está ocupado.
Rojo, se enciende cuando falla el depurador.
