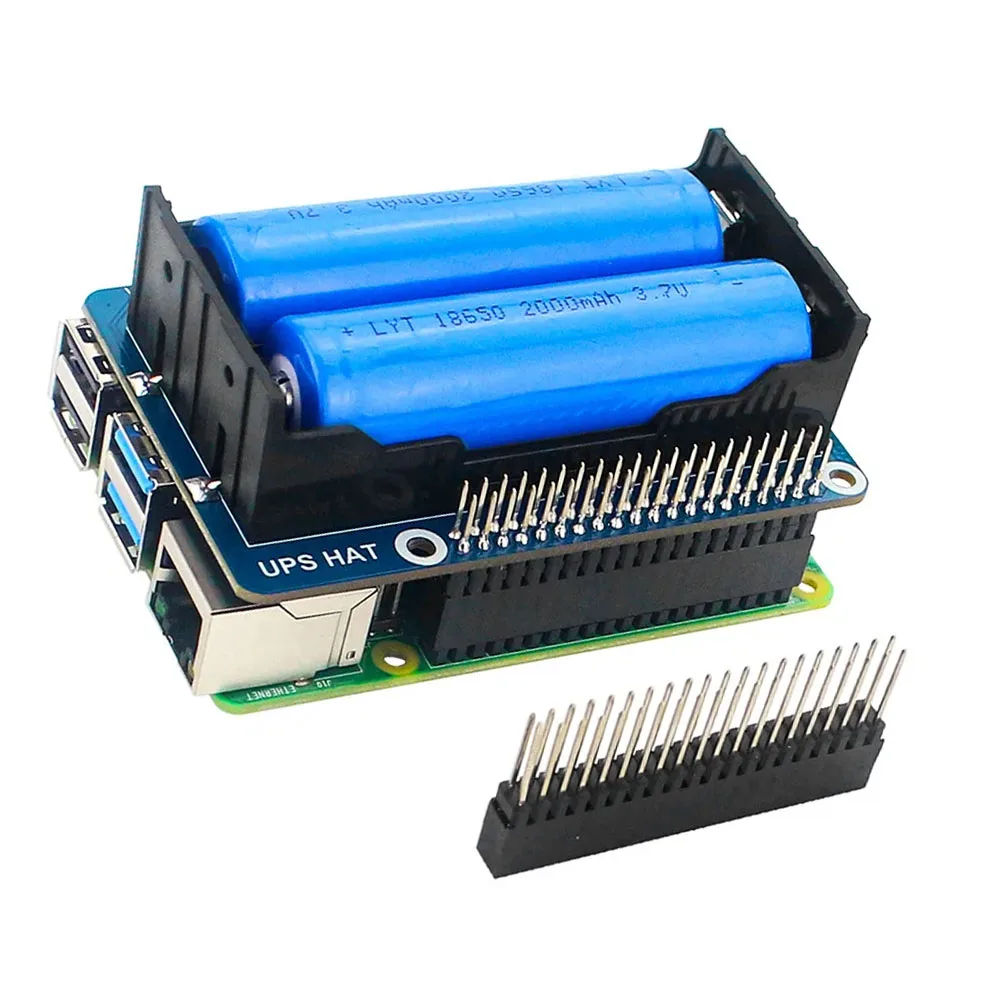

Alimenta tu Pi sin problemas desde la conexión de alimentación o las baterías de respaldo
Encabezado de extensión GPIO estándar de 40 pines para Raspberry Pi, compatible con placas de la serie Raspberry Pi.
Comunicación por bus I2C, monitoreo en tiempo real del voltaje, corriente, potencia y capacidad restante de las baterías.
Circuitos de protección de batería múltiple: protección contra sobrecarga/descarga, protección contra sobrecorriente, protección contra cortocircuitos y protección inversa, junto con la función de carga de ecualización,

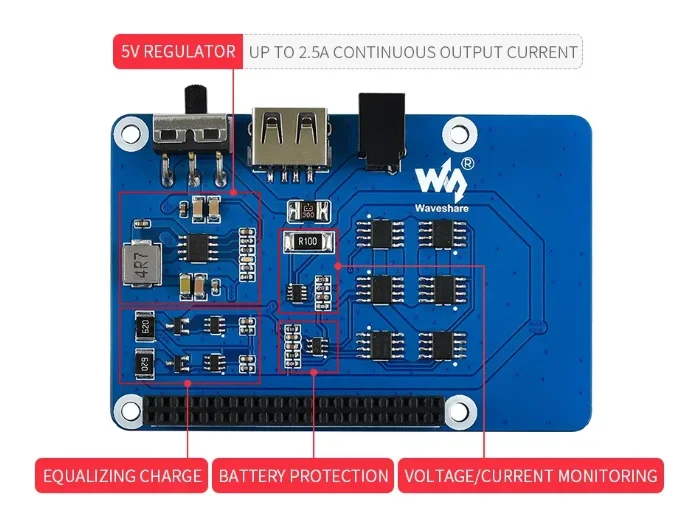

Regulador de 5V integrado, corriente de salida continua de hasta 2,5A

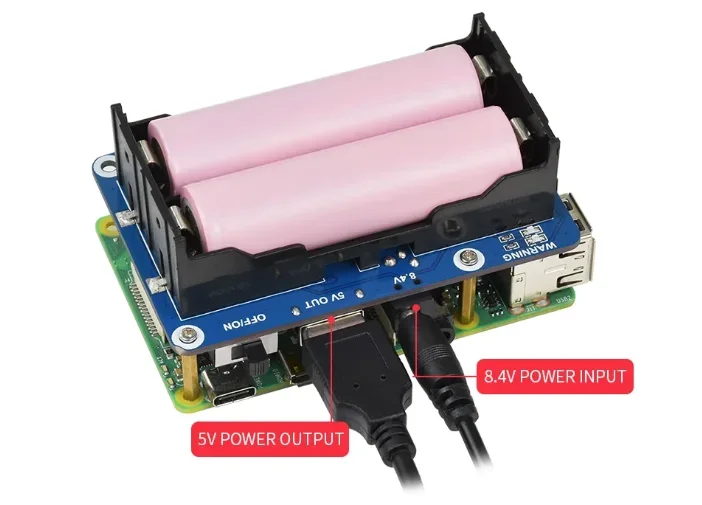

Salida USB de 5V, conveniente para alimentar otras placas
Indicadores de advertencia de baterías, fáciles de verificar si la batería está conectada correctamente

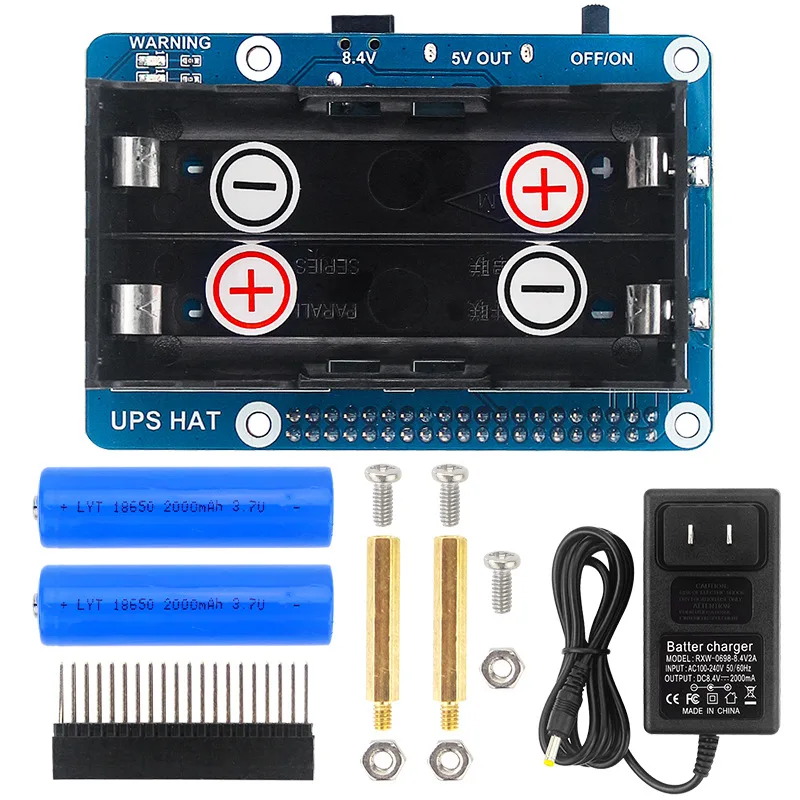

Viene con recursos de desarrollo y manual.
| TENSIÓN DE SALIDA |
5V |
CARGADOR |
8.4V 2A |
| BUS DE CONTROL |
I2C |

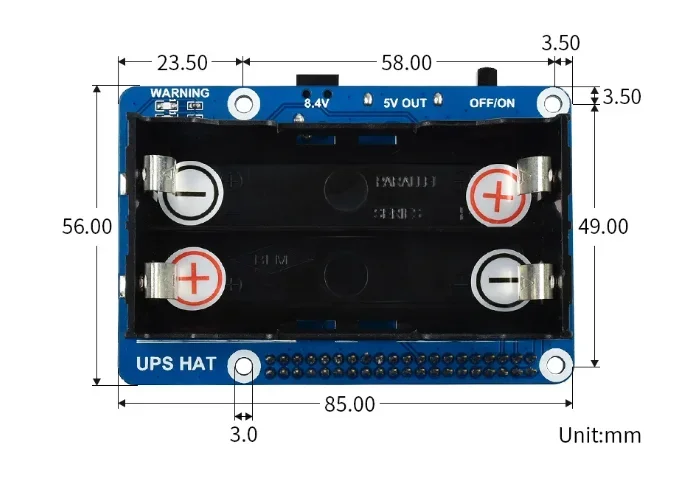

DIMENSIONES |
56 × 85mm |

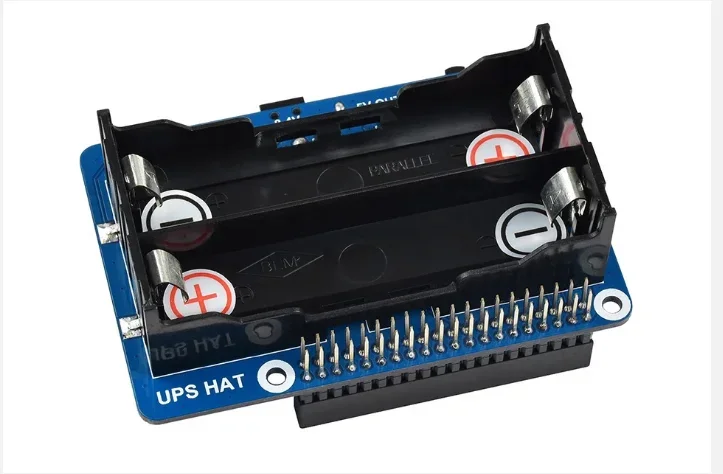

| SOPORTE DE BATERÍA |
Batería de litio 18650 |
TAMAÑO DEL ORIFICIO DE MONTAJE |
3.0mm |

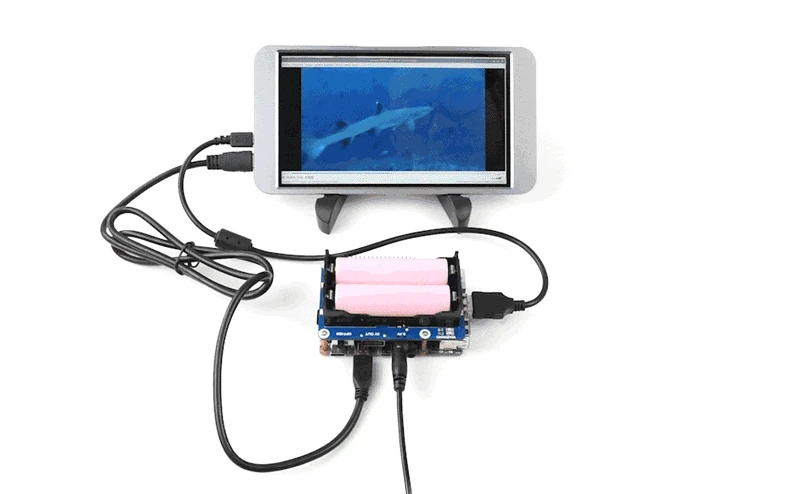

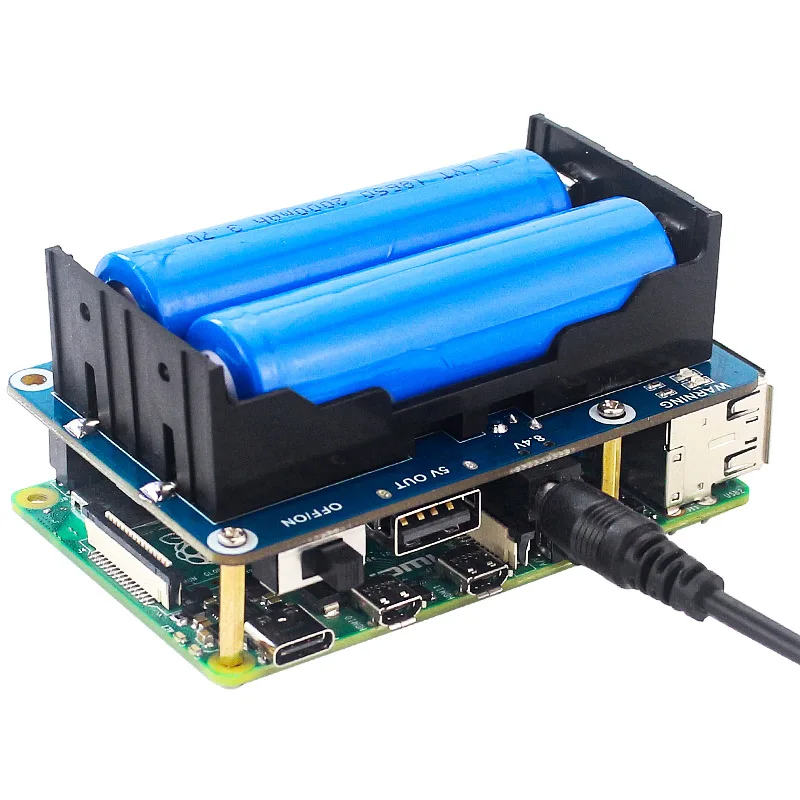

Es capaz de cargar las baterías y proporcionar salida de energía al mismo tiempo desde una fuente de alimentación externa.
Cambia automáticamente a la salida de baterías si no hay suministro de energía externo, lo que mantiene el sistema funcionando sin problemas.

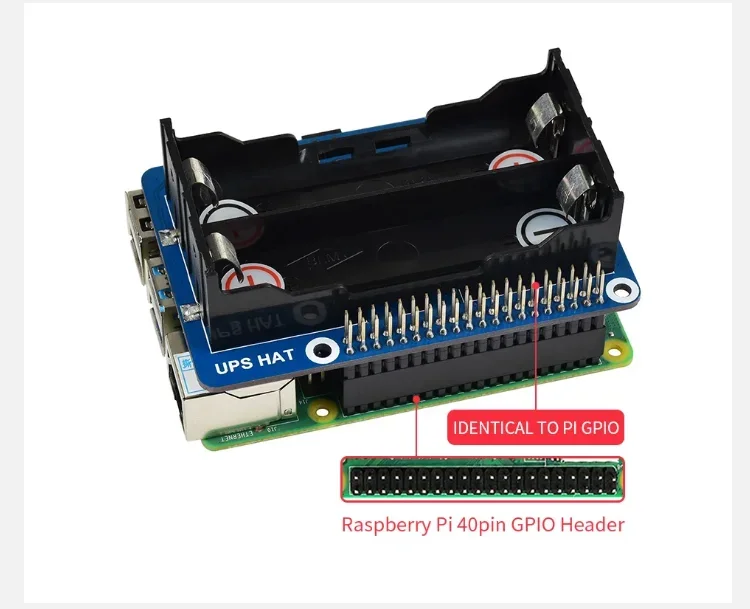

Conector GPIO estándar de 40 pines para Raspberry Pi, personalizado para placas de la serie Raspberry Pi

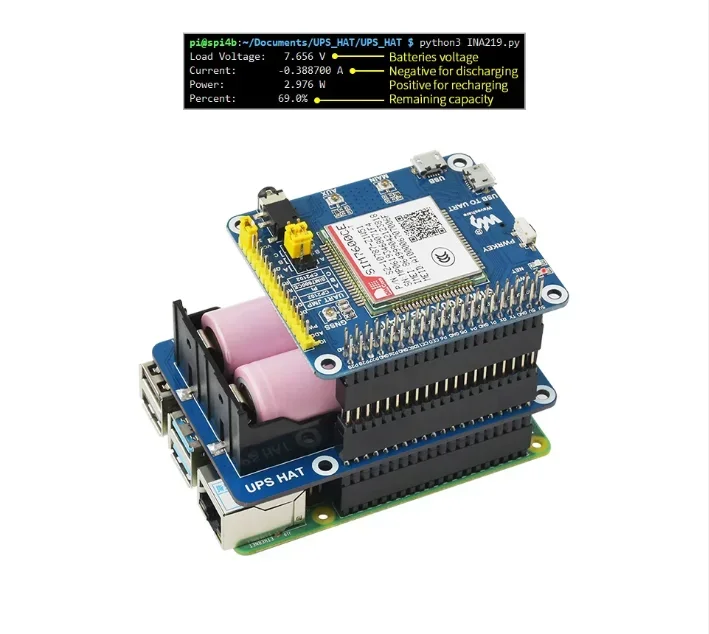

Monitoreo del voltaje, corriente, potencia y capacidad restante de las baterías
Cuando el voltaje cae demasiado bajo, es posible guardar los archivos correctamente y luego apagar el sistema mediante software, para evitar la pérdida de datos.
Circuitos de protección contra sobrecarga/descarga, sobrecorriente, cortocircuito e inversión de polaridad.
Junto con la función de carga de ecualización, más seguro y estable.
Conveniente para alimentar otras placas

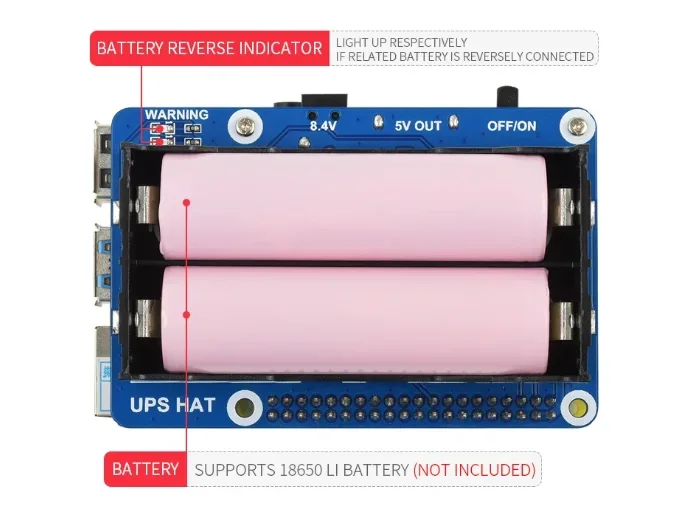

Fácil de verificar si la batería está conectada correctamente

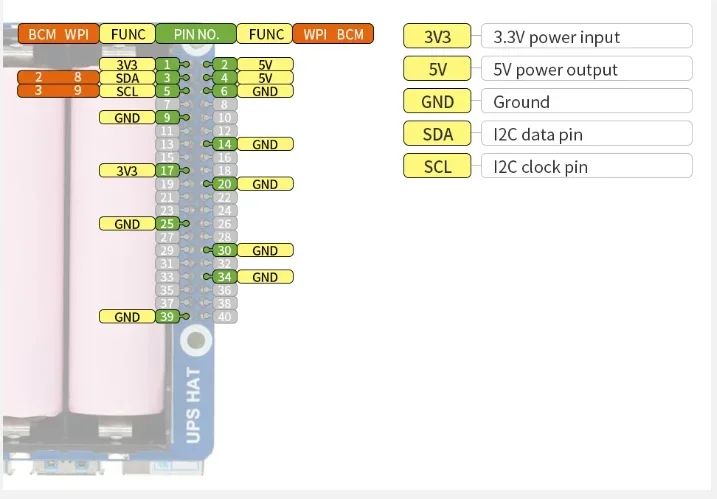

Definición de la distribución de pines
