Descripción del producto

Este I de 2,8 pulgadasMódulo SPI de PSutiliza el chip controlador ILI9341, tiene unResolución de 240x320y65K colorespantalla, y tiene colores ricos y delicados.Utiliza un panel IPS de ángulo de visión completo para proporcionar excelentes ángulos de visión y puede mantener efectos visuales claros sin importar desde qué dirección lo mire.Táctil capacitivo, respuesta sensible e interacción más conveniente.Circuito de conversión de nivel integrado, compatible con MCU de 5 V y 3,3 V, fácilmente adaptable a varios microcontroladores.Adoptando unBus serie SPI de 4 hilosahorra eficazmente recursos de pines de E/S y simplifica el diseño de hardware.La interfaz de entrada es compatible con2,54 pasadorencabezados e interfaces de extensión FPC, que son flexibles y diversas.Viene con unranura para tarjeta micro TFpara una fácil expansión del espacio de almacenamiento y el almacenamiento de grandes cantidades de datos.

No solo brindamos soporte tecnológico de controladores subyacentes, sino también una gran cantidad de programas de aprendizaje de ejemplos, que cubren varias plataformas de desarrollo convencionales como ESP32, STM32, etc.Ya sea principiante o desarrollador experimentado, puede comenzar rápidamente y agilizar su proceso de desarrollo.Ofrecemos soporte tecnológico para la tecnología de controladores subyacente, garantizando un proceso de desarrollo fluido.Ya seadesarrollo de hardware inteligenteoaplicaciones de automatización industrial, este módulo es su elección ideal.

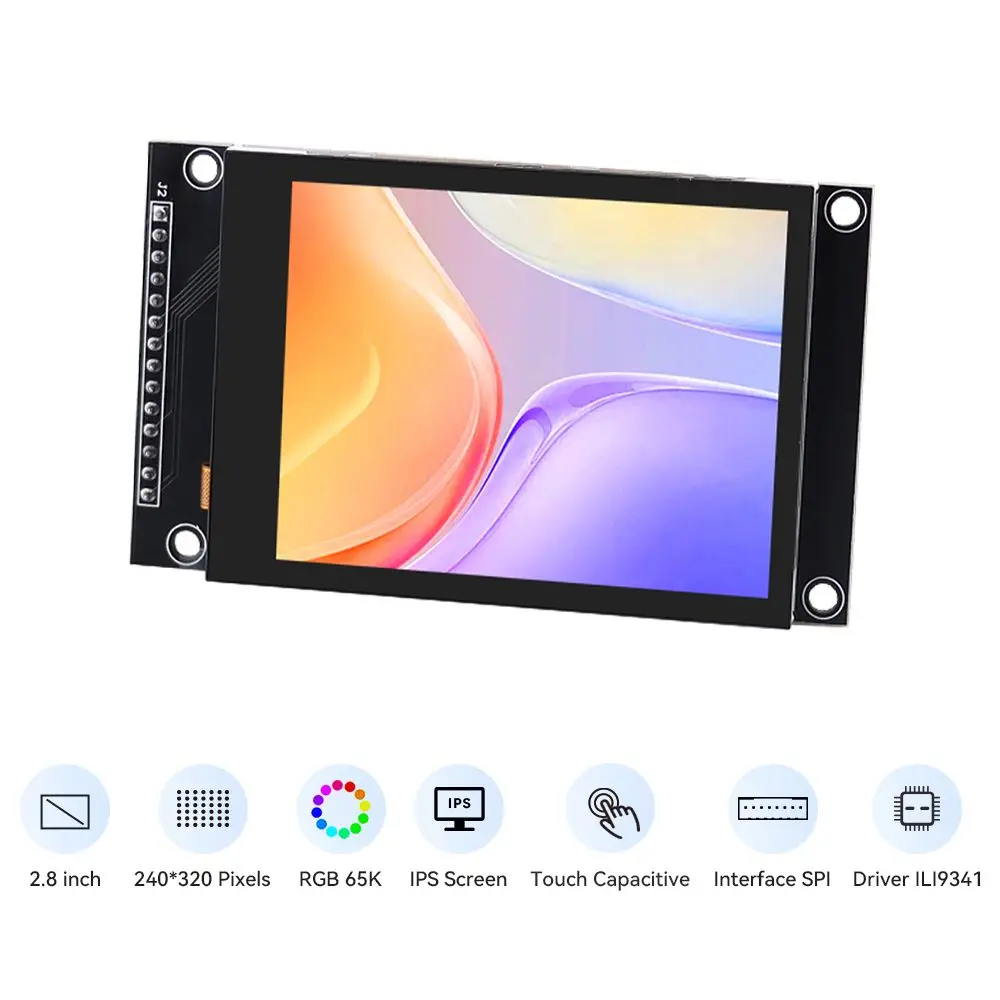

Característica

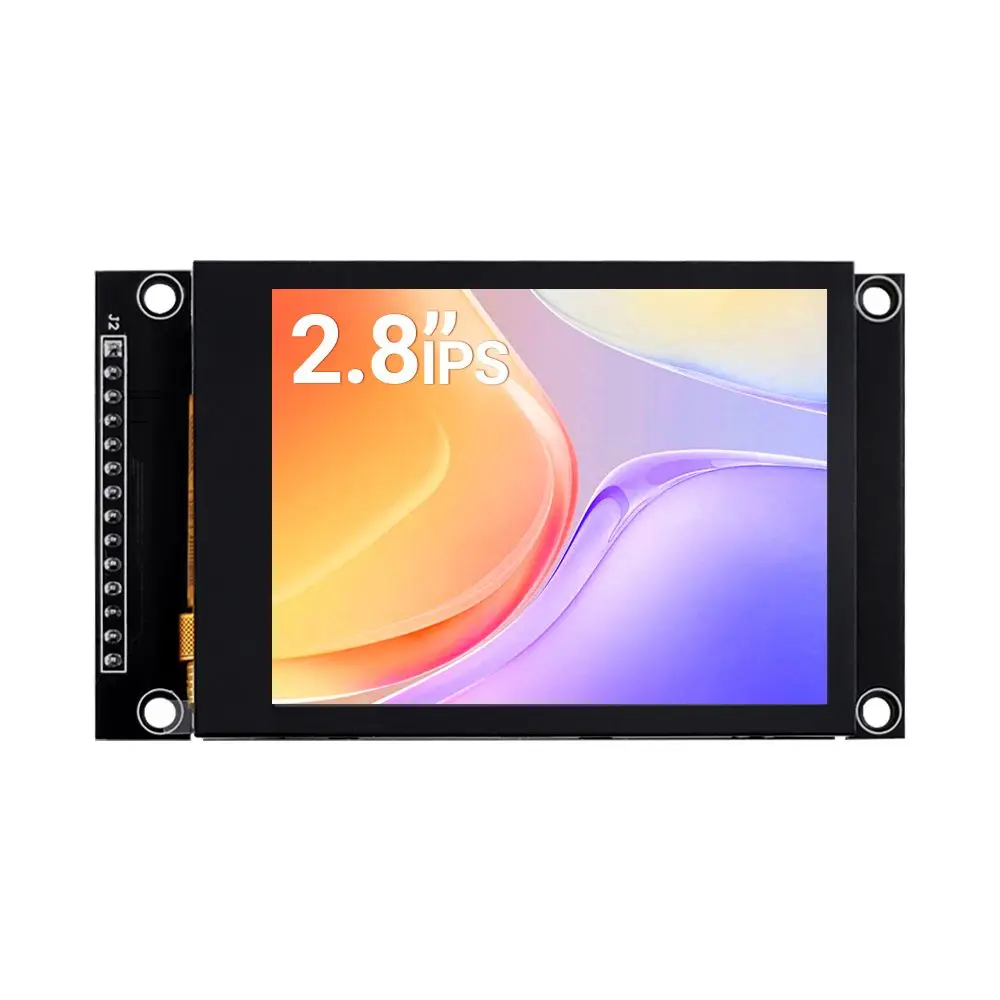

Pantalla a color de 2,8 pulgadas, resolución de 240x320, 65K colores, colores de pantalla intensos
Panel IPS de visión completa, buen ángulo de visión
Táctil capacitivo, respuesta sensible
Circuito de conversión de nivel integrado, compatible con MCU de 5 V y 3,3 V
Bus serie SPI de 4 hilos, ahorrando pines de E/S
La entrada del módulo admite una interfaz de encabezado de 2,54 pines y una interfaz de extensión FPC
Ranura para tarjeta micro TF integrada, puede ampliar más espacio de almacenamiento
Proporciona soporte de tecnología de controlador subyacente, fácil de empezar.
Proporcionar programas de aprendizaje de ejemplos enriquecidos (ESP32/STM32)

Escenario de aplicación

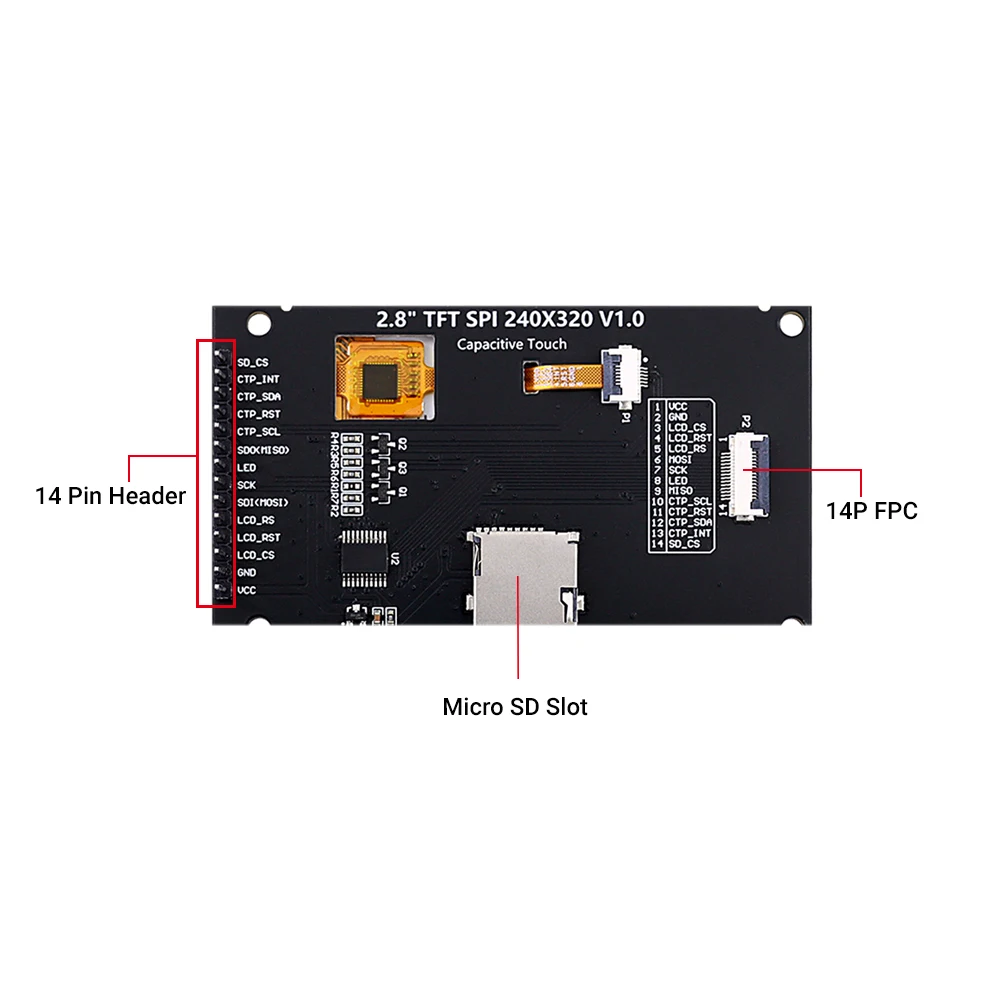

Descripción general del hardware

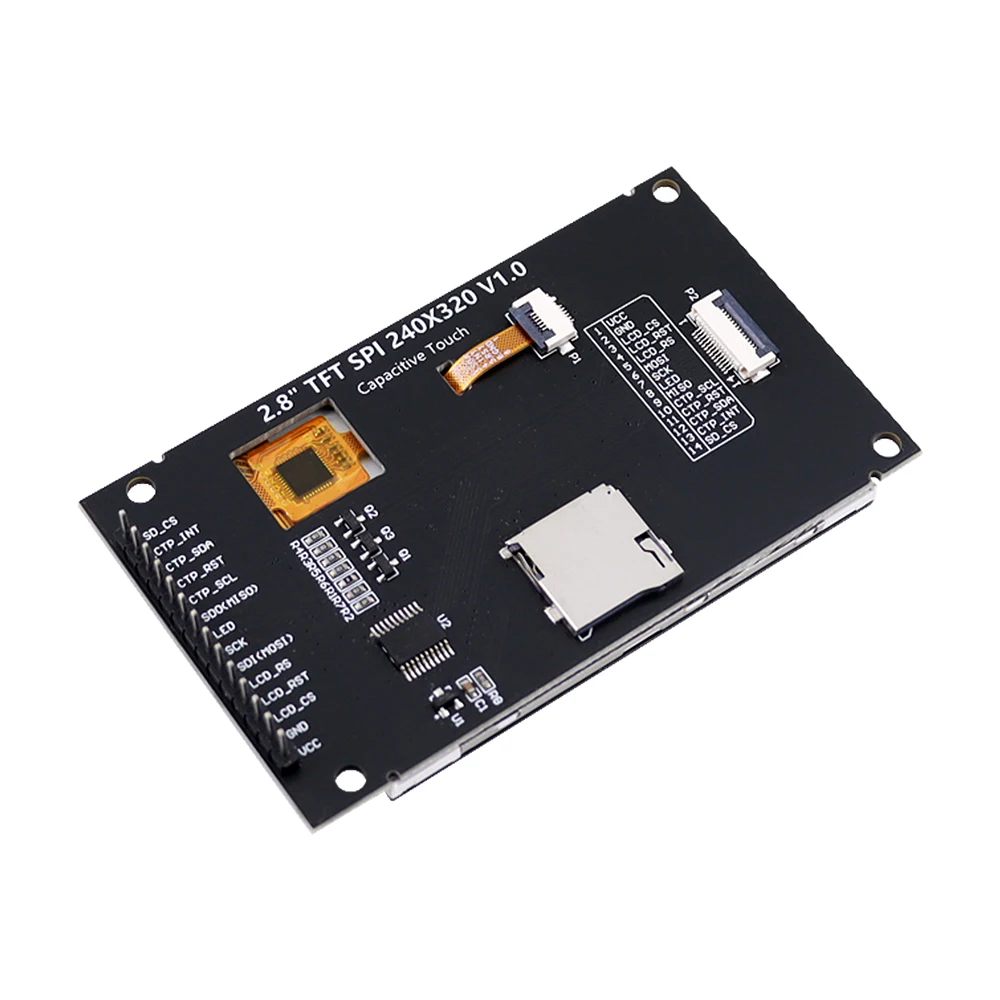

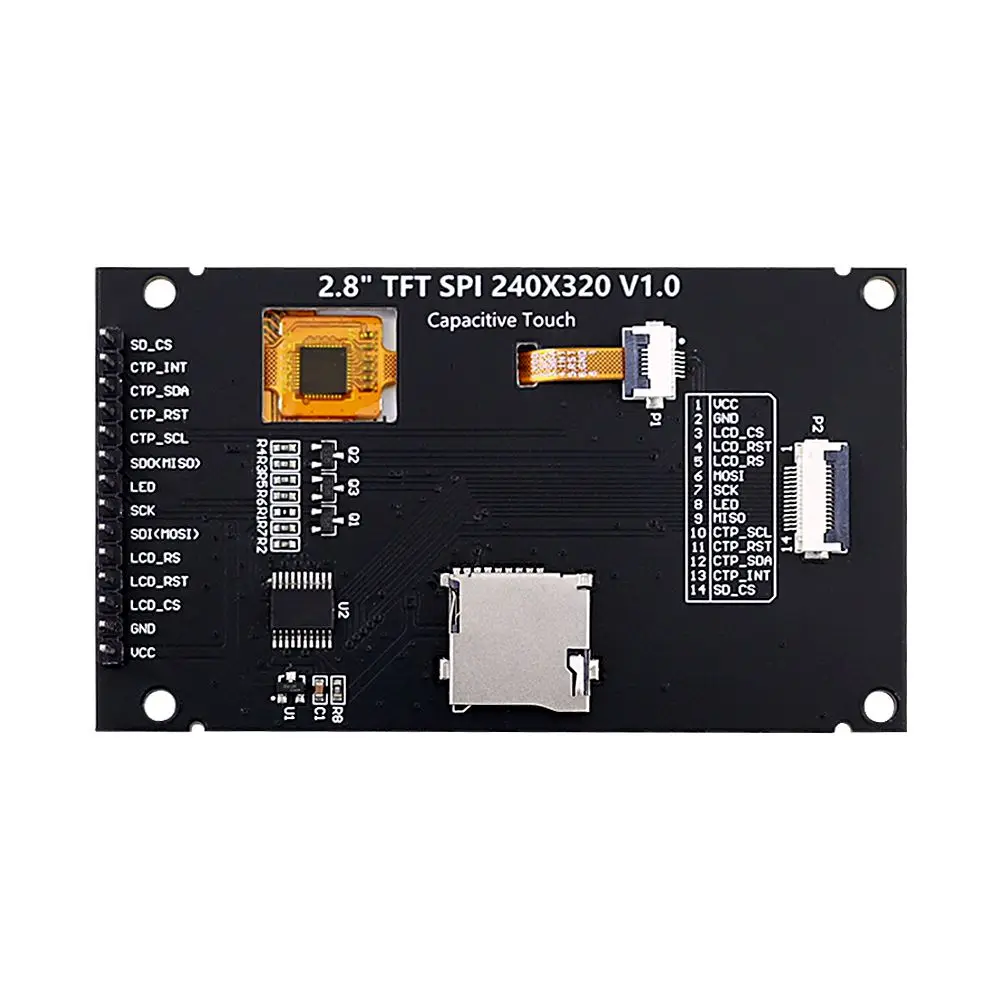

Descripción de la función del pin

Número	Etiqueta de Pin	Descripción
1	C.C.	Poder positivo
2	tierra	Tierra de alimentación
3	LCD de controlador de pantalla	Señal de control de selección LCD, activa en nivel bajo.
4	LCD reinicio	Señal de control de reinicio LCD, reinicio de nivel bajo
5	LCD derecho	Señal de control de selección de datos/comando LCD Alto nivel: datos, bajo nivel: comando
6	SDI (MOSI)	Señal de escritura de datos del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)
7	comprobación de la SCK	Señal de reloj del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)
8	luz LED	Señal de control de retroiluminación LCD (si necesita control, conecte los pines).Si no necesitas control, puedes saltarlo)
9	SDO (MISÓ)	Señal de lectura de datos del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)
10	CTP_CABLE	Señal de reloj de bus IIC de pantalla táctil capacitiva (no es necesario conectar módulos sin pantallas táctiles)
11	CTP_RAS	Señal de control de reinicio de pantalla táctil capacitiva, reinicio de bajo nivel (los módulos sin pantallas táctiles no necesitan conectarse)
12	CTP_SDA	Señal de datos del bus IIC de pantalla táctil capacitiva (no es necesario conectar los módulos sin pantallas táctiles)
13	CTP INTERNO	Condensador Señal de interrupción táctil del bus IIC de la pantalla táctil, al generar un toque. Entrada de bajo nivel al control principal (módulos sin pantallas táctiles). no es necesario estar conectado)
14	tarjeta SD_CS	Señal de control de selección de tarjeta SD, activa en nivel bajo (sin función de tarjeta SD, se puede desconectar).

Especificación

Pantalla LCD
Tamaño	2,8 pulgadas
Tipo de Pantalla	IP
Resolución	240xRGBx320 (píxeles)
Número de colores (máx.)	262 mil
Controlador IC	ILI9341V ILI9341-V
Interfaz	Interfaz SPI de 4 hilos
Brillo (Típ.)	280 cd/m2
Tipo de retroiluminación	LED blanco*4
Temperatura de funcionamiento	-30℃~80℃
Temperatura de Almacenamiento	-30℃~80℃
Pantalla Táctil
Tipo de Pantalla Táctil	Pantalla Táctil Capacitiva
Controlador IC	FT6336G FT6336G FT6336G
Interfaz de Comunicación	comunicación IIC
Temperatura de Operación	-20~70(℃)
Temperatura de Almacenamiento	-30~80(℃)
Otros
Voltaje de funcionamiento	5 voltios
Corriente de retroiluminación	80 mA
Poder	0,4 vatios
Interfaz	Conector macho de 14 pines con espaciado de 2,54 mm y asiento FPC con espaciado de 0,5 mm

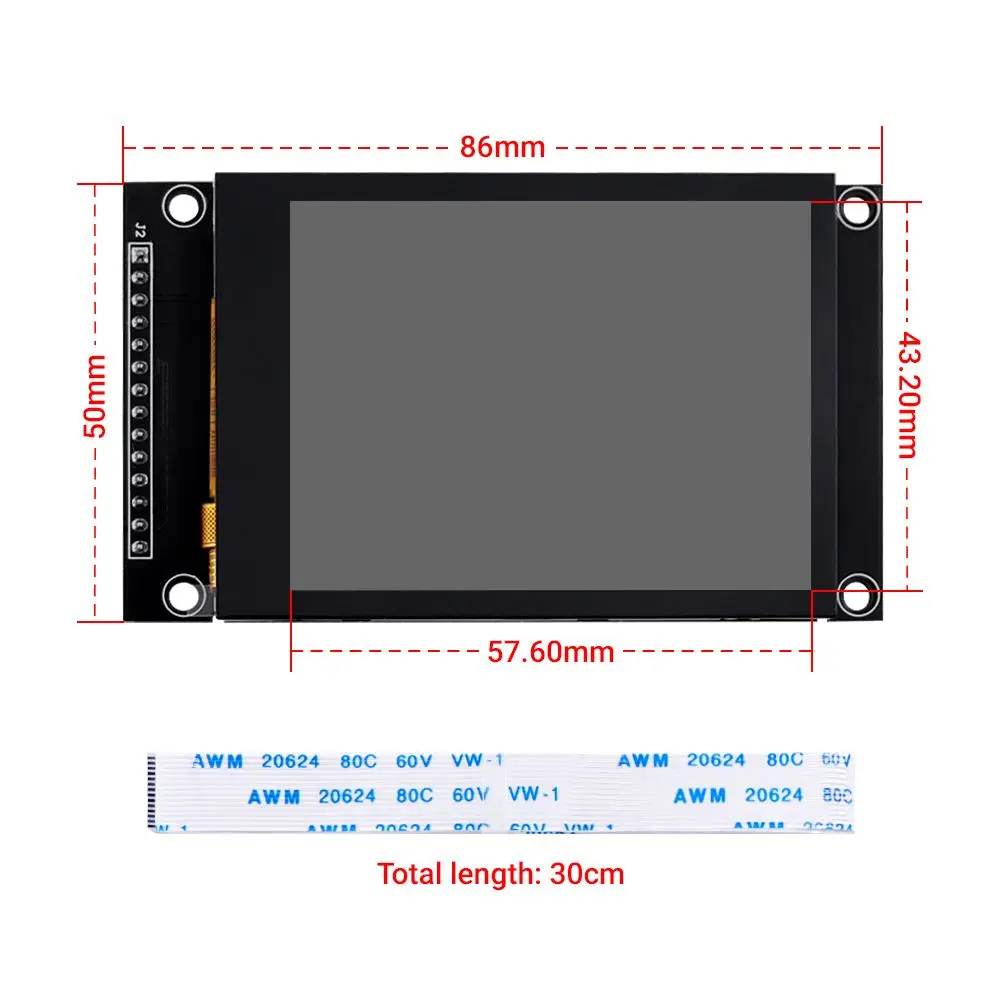

Área Activa	43,2x57,6 (milímetros)
Tamaño del Módulo	50x86(milímetros)

Comparación de Tamaños Diferentes

Especificación	2,8 pulgadas	3,5 pulgadas	4,0 pulgadas
Tipo de Panel	IP	IP	teniendo en cuenta
Tipo de Pantalla Táctil	Táctil Capacitivo
Resolución	240*320	320*480	320*480
Área Activa	43,2x57,6 (milímetros)	48,96x73,44(mm)	55,68x83,52 (milímetros)
Número de colores	262 mil	16,7 millones	16,7 millones
Controlador de pantalla IC	ILI9341V ILI9341-V	ST7796UST779	ST7796UST779
Controlador IC Táctil	FT6336G FT6336G FT6336G
Interfaz de comunicación	Interfaz SPI de 4 hilos
Brillo (Típ.)	280 cd/m2	300 cd/m2
Tipo de retroiluminación	LED blanco*4	LED blanco*6	LED blanco*8
Voltaje de funcionamiento	5 voltios
Corriente de retroiluminación	80 mA	95 mA	103 mA
Poder	0,4W	0,5W
Tamaño del Módulo	50x86x14,28 (milímetros)	55,5x98x14,28(mm)	60,88x108x14,8(mm)
Temperatura de funcionamiento	-30℃~80℃	-20~70(℃)
Temperatura de Almacenamiento	-30℃~80℃	-30~80(℃)
