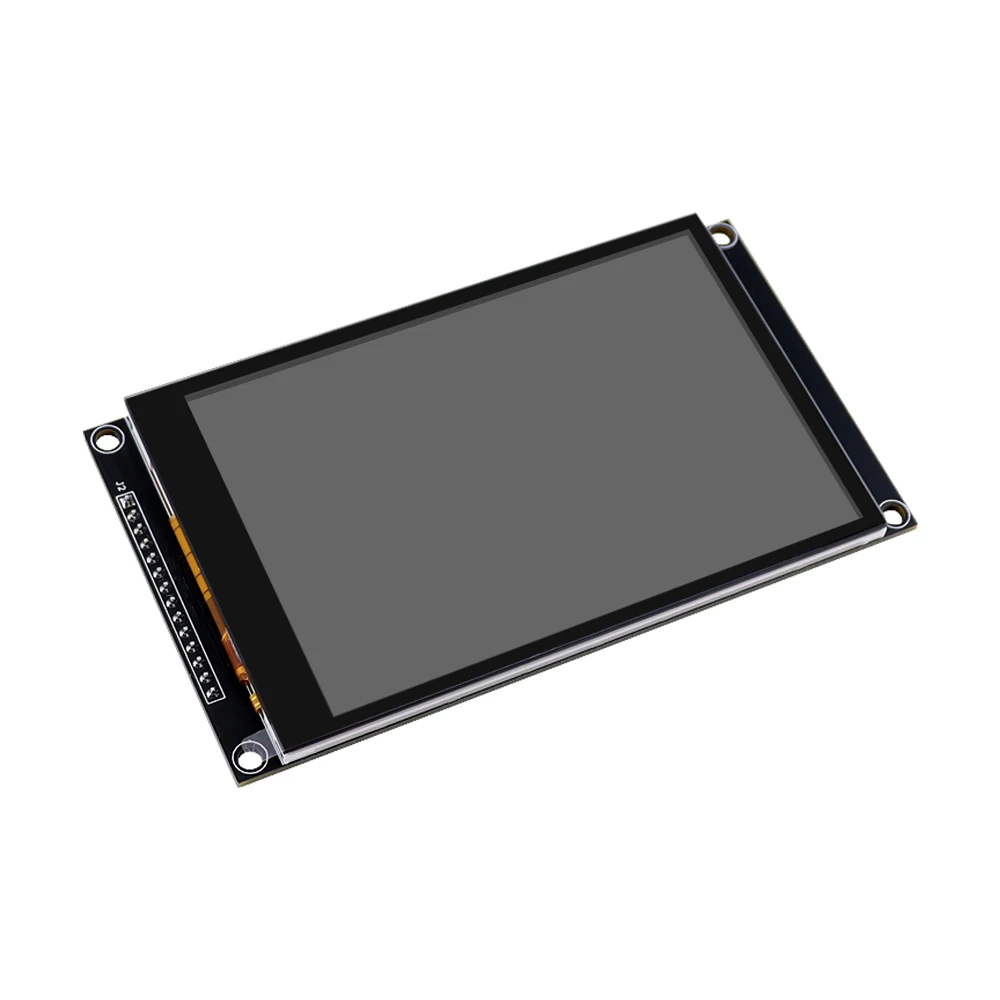

EsteMódulo SPI de 4,0 pulgadas, equipado conChip controlador ST7796U, te ofrece una exhibición delicada conResolución de 320x480y16,7 millones de colores, imágenes nítidas, colores intensos y texto definido.La tecnología táctil capacitiva hace que las operaciones interactivas sean fluidas y naturales.El circuito de conversión de nivel integrado es compatible con MCU de 5 V y 3,3 V y puede adaptarse fácilmente a varios microcontroladores.ElBus serie SPI de 4 hilosEl diseño ahorra recursos de pines de E/S, simplifica el diseño de hardware y mejora la integración del sistema.La interfaz de entrada ofrece dos opciones:Conectores de pines de 2.54 mmyExtensión FPCinterfaces, que cumplen con los requisitos de conexión en diferentes escenarios y son flexibles y adaptables.
Viene con unranura para tarjeta micro TFPara una fácil expansión del espacio de almacenamiento, ya sea para guardar una gran cantidad de imágenes, videos o códigos de programas complejos, puede manejarlo sin problemas.Ya sea un principiante o un desarrollador experimentado, puede comenzar rápidamente y comenzar fácilmente el desarrollo del proyecto.
No solo brindamos soporte tecnológico de controladores subyacentes, sino que también brindamos una gran cantidad de programas de aprendizaje de ejemplos, que cubren una variedad de plataformas de desarrollo convencionales como ESP32, STM32, etc.Ya sea que te dediques a...desarrollo de hardware inteligenteoaplicaciones de automatización industrial, este módulo puede proporcionarle una solución de visualización estable, eficiente y conveniente, y es una opción ideal para el desarrollo de su proyecto.

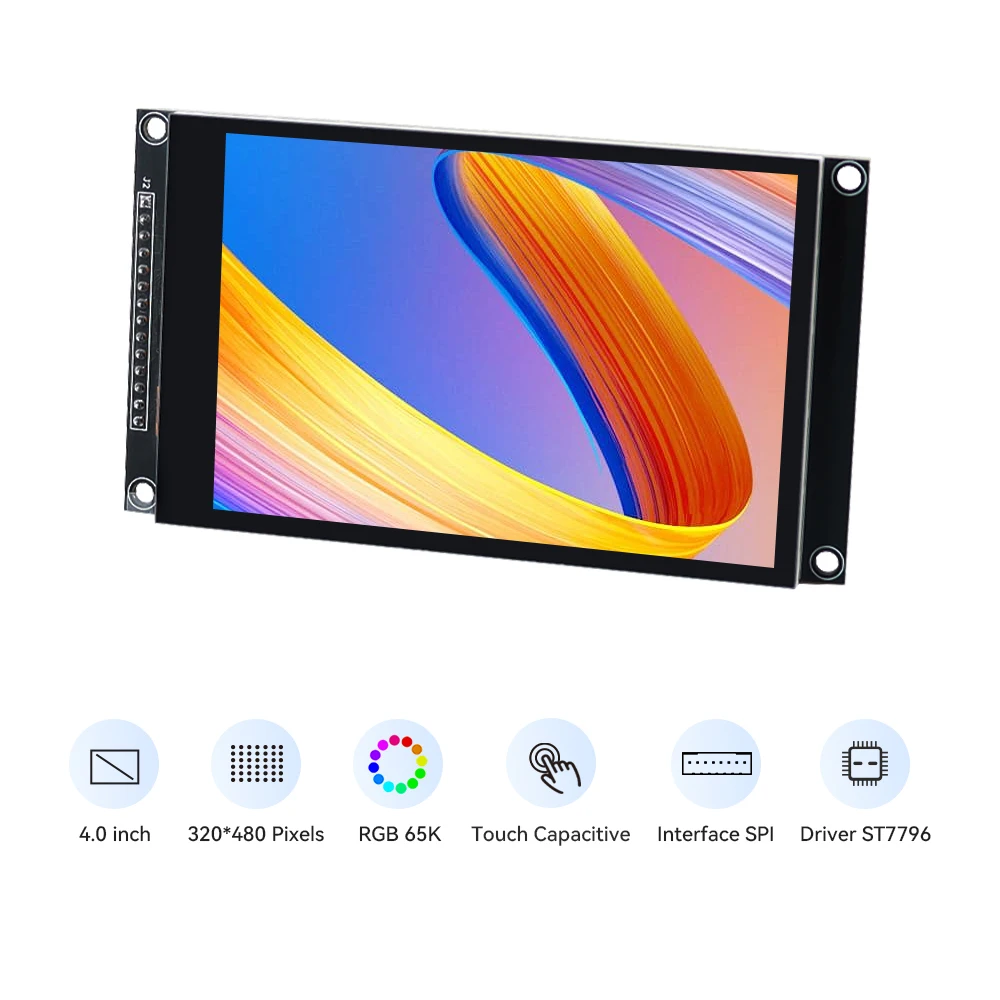

Pantalla a color de 4.0 pulgadas, resolución de 320x480, 65K colores, colores de pantalla intensos
Táctil capacitivo, respuesta sensible
Circuito de conversión de nivel integrado, compatible con MCU de 5 V y 3,3 V
Bus serie SPI de 4 hilos, ahorrando pines de E/S
La entrada del módulo admite una interfaz de encabezado de 2,54 pines y una interfaz de extensión FPC
Ranura para tarjeta micro TF integrada, puede ampliar más espacio de almacenamiento
Proporciona soporte de tecnología de controlador subyacente, fácil de empezar.
Proporcionar programas de aprendizaje de ejemplos enriquecidos (ESP32/STM32)
Escenario de aplicación

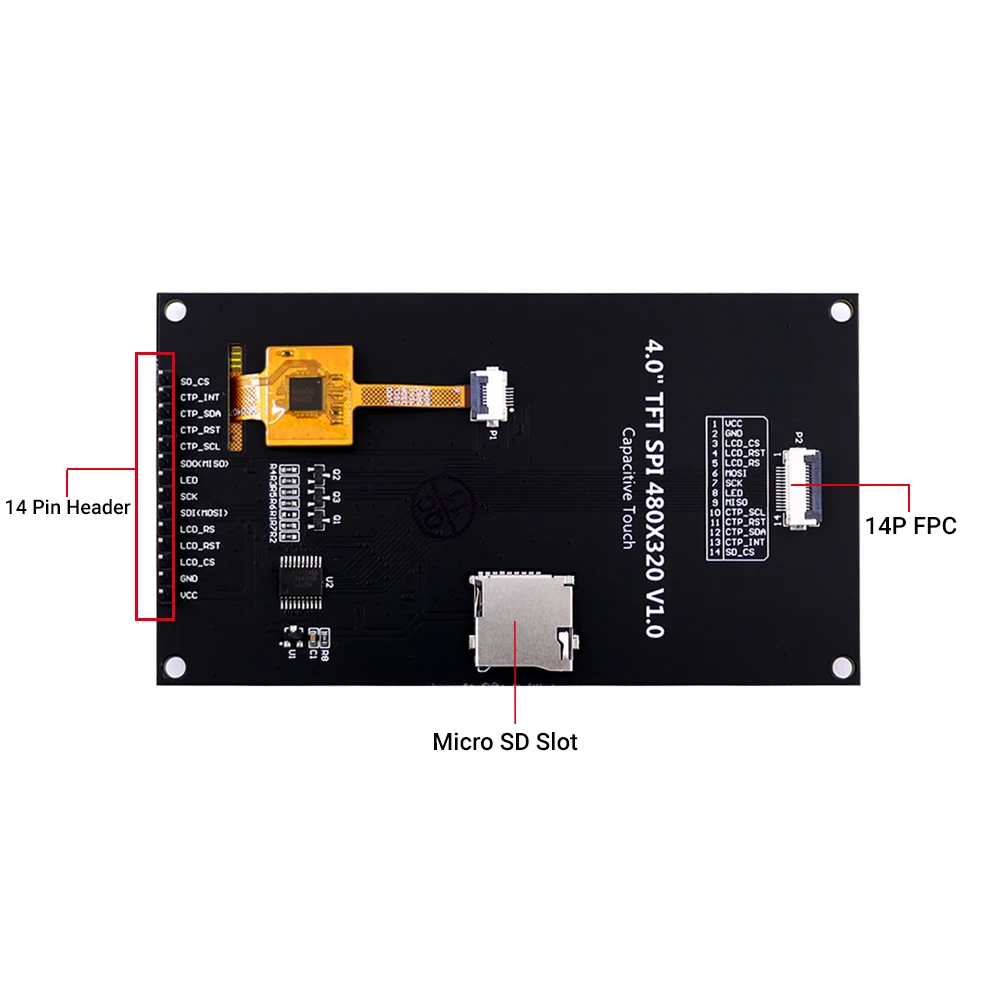

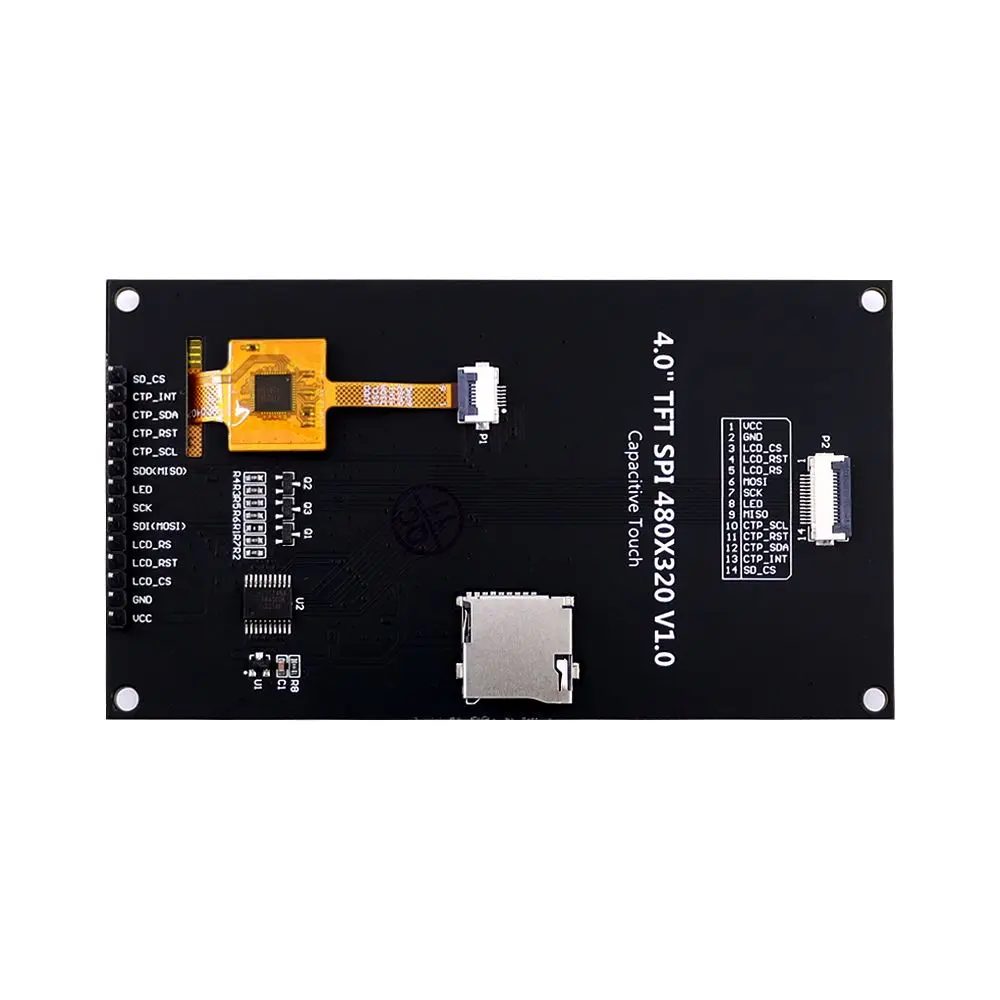

Descripción general del hardware

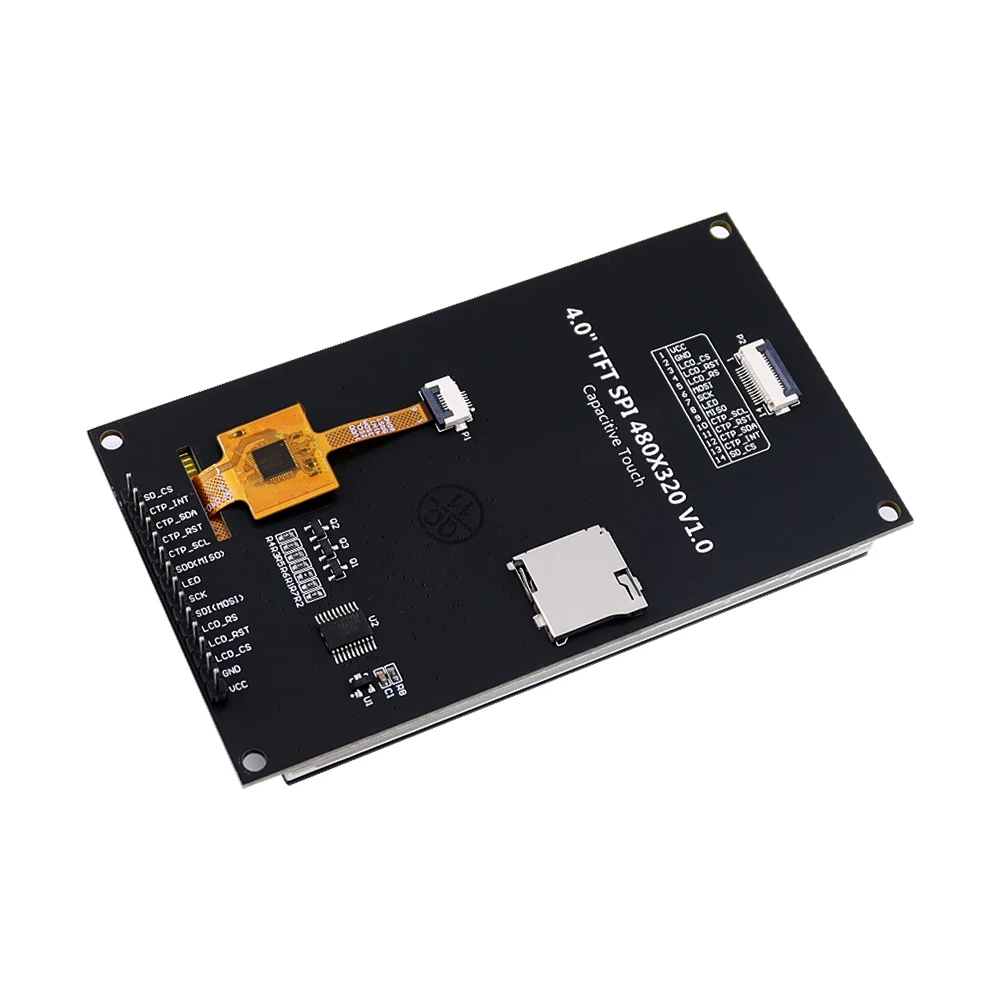

Descripción de la función del pin
Número |
Etiqueta de Pin |
Descripción |
1 |
C.C. |
Potencia positiva (se recomienda conectar a 5V.Cuando se conecta a 3,3 V, el brillo de la luz de fondo será ligeramente tenue) |
2 |
tierra |
Tierra de alimentación |
3 |
LCD de controlador de pantalla |
Señal de control de selección LCD, activa en nivel bajo. |
4 |
LCD reinicio |
Señal de control de reinicio LCD, reinicio de nivel bajo |
5 |
LCD derecho |
Señal de control de selección de datos/comando LCD Alto nivel: datos, bajo nivel: comando |
6 |
SDI (MOSI) |
Señal de escritura de datos del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas) |
7 |
comprobación de la SCK |
Señal de reloj del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas) |
8 |
luz LED |
Señal de control de retroiluminación LCD (si necesita control, conecte los pines).Si no necesitas control, puedes saltarlo) |
9 |
SDO (MISÓ) |
Señal de lectura de datos del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas) |
10 |
CTP_CABLE |
Señal de reloj de bus IIC de pantalla táctil capacitiva (no es necesario conectar módulos sin pantallas táctiles) |
11 |
CTP_RAS |
Señal de control de reinicio de pantalla táctil capacitiva, reinicio de bajo nivel (los módulos sin pantallas táctiles no necesitan conectarse) |
12 |
CTP_SDA |
Señal de datos del bus IIC de pantalla táctil capacitiva (no es necesario conectar los módulos sin pantallas táctiles) |
13 |
CTP INTERNO |
Condensador |
14 |
tarjeta SD_CS |
Señal de control de selección de tarjeta SD, activa en nivel bajo (sin función de tarjeta SD, se puede desconectar). |
Pantalla LCD |
|
Tamaño |
4,0 pulgadas |
Tipo de Pantalla |
teniendo en cuenta |
Resolución |
320xRGBx480 (píxeles) |
Número de colores (máx.) |
16,7 millones |
Controlador IC |
ST7796UST779 |
Interfaz |
Interfaz SPI de 4 hilos |
Brillo (Típ.) |
300 cd/m2 |
Tipo de retroiluminación |
LED blanco*8 |
Temperatura de funcionamiento |
-10℃~50℃ |
Temperatura de Almacenamiento |
-20℃~60℃ |
Pantalla Táctil |
|
Tipo de Pantalla Táctil |
Pantalla Táctil Capacitiva |
Controlador IC |
FT6336U FT6336U FT6336U |
Interfaz de Comunicación |
comunicación IIC |
Temperatura de Operación |
-20~70(℃) |
Temperatura de Almacenamiento |
-30~80(℃) |
Otros |
|
Voltaje de funcionamiento |
5.0 V/3.3 V (Recomendado para conectar a 5 V) |
Corriente de retroiluminación |
103 mA |
Poder |
0,5 vatios |
Interfaz |
Conector macho de 14 pines con espaciado de 2,54 mm y asiento FPC con espaciado de 0,5 mm |
Área Activa |
55,68x83,52 (milímetros) |

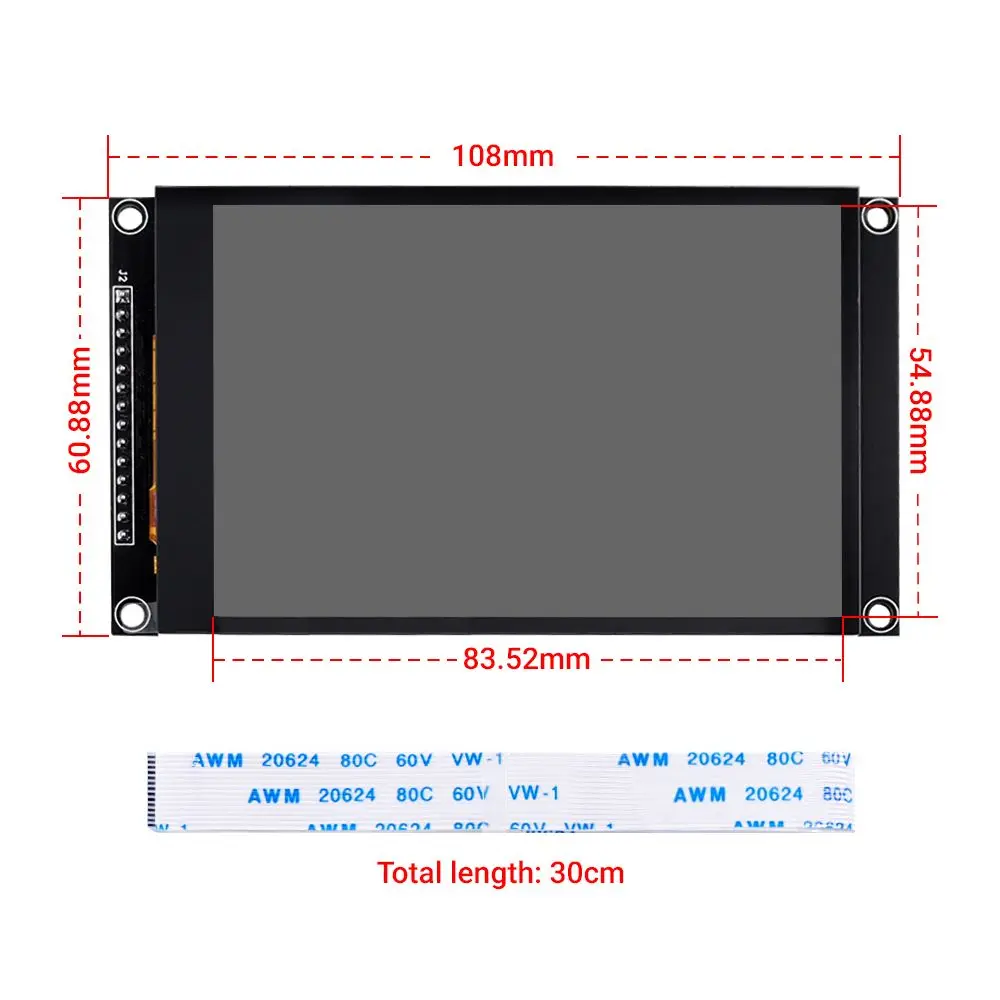

Tamaño del Módulo |
60,88x108x14,8(mm) |
Comparación de Tamaños Diferentes
Especificación |
2,8 pulgadas |
3,5 pulgadas |
4,0 pulgadas |
Tipo de Panel |
IP |
IP |
teniendo en cuenta |
Tipo de Pantalla Táctil |
Táctil Capacitivo |
||
Resolución |
240*320 |
320*480 |
320*480 |
Área Activa |
43,2x57,6 (milímetros) |
48,96x73,44(mm) |
55,68x83,52 (milímetros) |
Número de colores |
262 mil |
16,7 millones |
16,7 millones |
Controlador de pantalla IC |
ILI9341V ILI9341-V |
ST7796UST779 |
ST7796UST779 |
Controlador IC Táctil |
FT6336G FT6336G FT6336G |
||
Interfaz de comunicación |
Interfaz SPI de 4 hilos |
||
Brillo (Típ.) |
280 cd/m2 |
300 cd/m2 |
|
Tipo de retroiluminación |
LED blanco*4 |
LED blanco*6 |
LED blanco*8 |
Voltaje de funcionamiento |
5 voltios |
||
Corriente de retroiluminación |
80 mA |
95 mA |
103 mA |
Poder |
0,4W |
0,5W |
|
Tamaño del Módulo |
50x86(milímetros) |
55,5x98x14,28(mm) |
60,88x108x14,8(mm) |
Temperatura de funcionamiento |
-30℃~80℃ |
-20~70(℃) |
|
Temperatura de Almacenamiento |
-30℃~80℃ |
-30~80(℃) |
|
