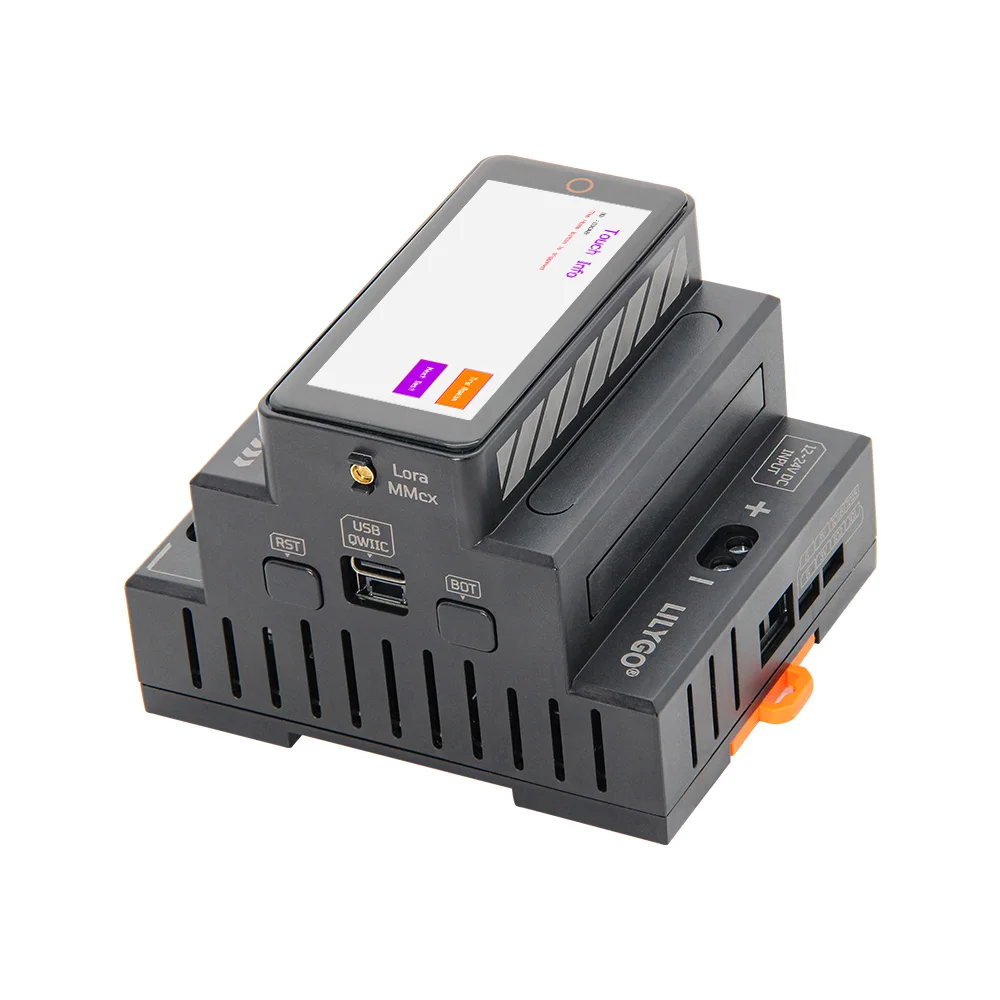

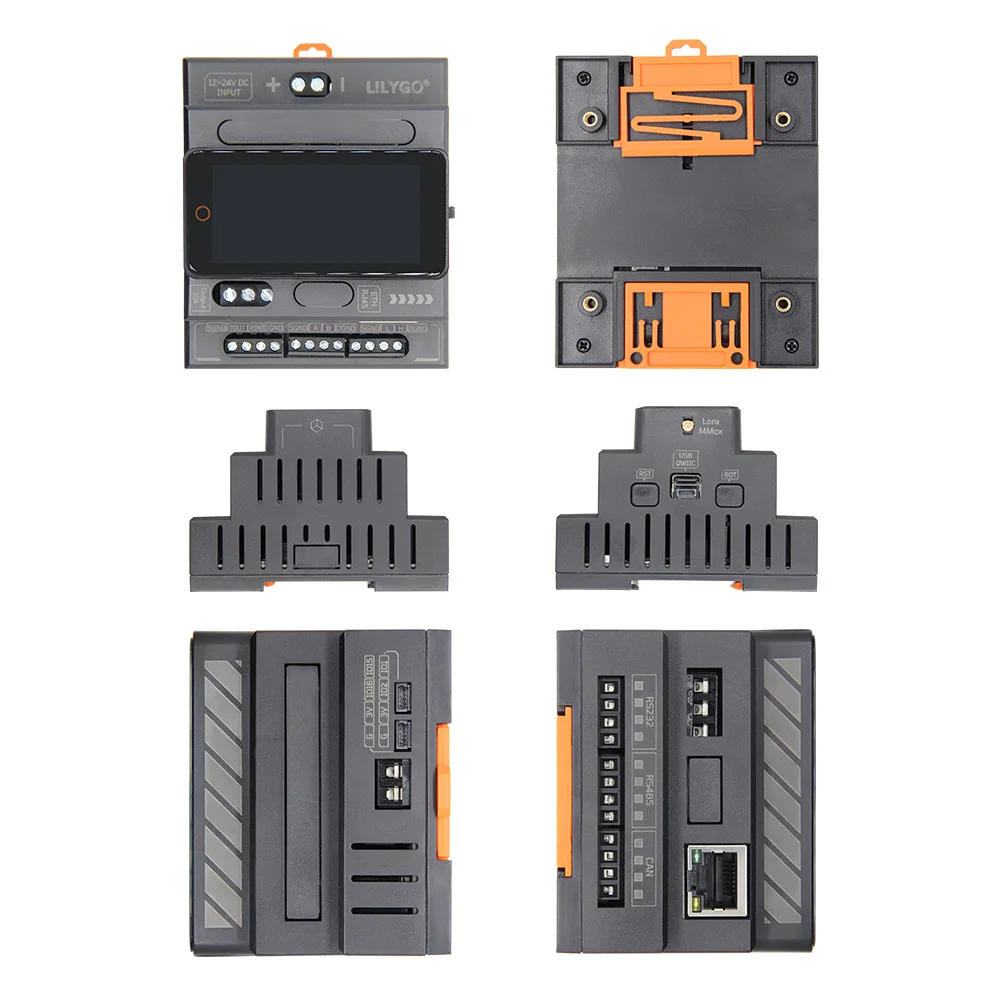

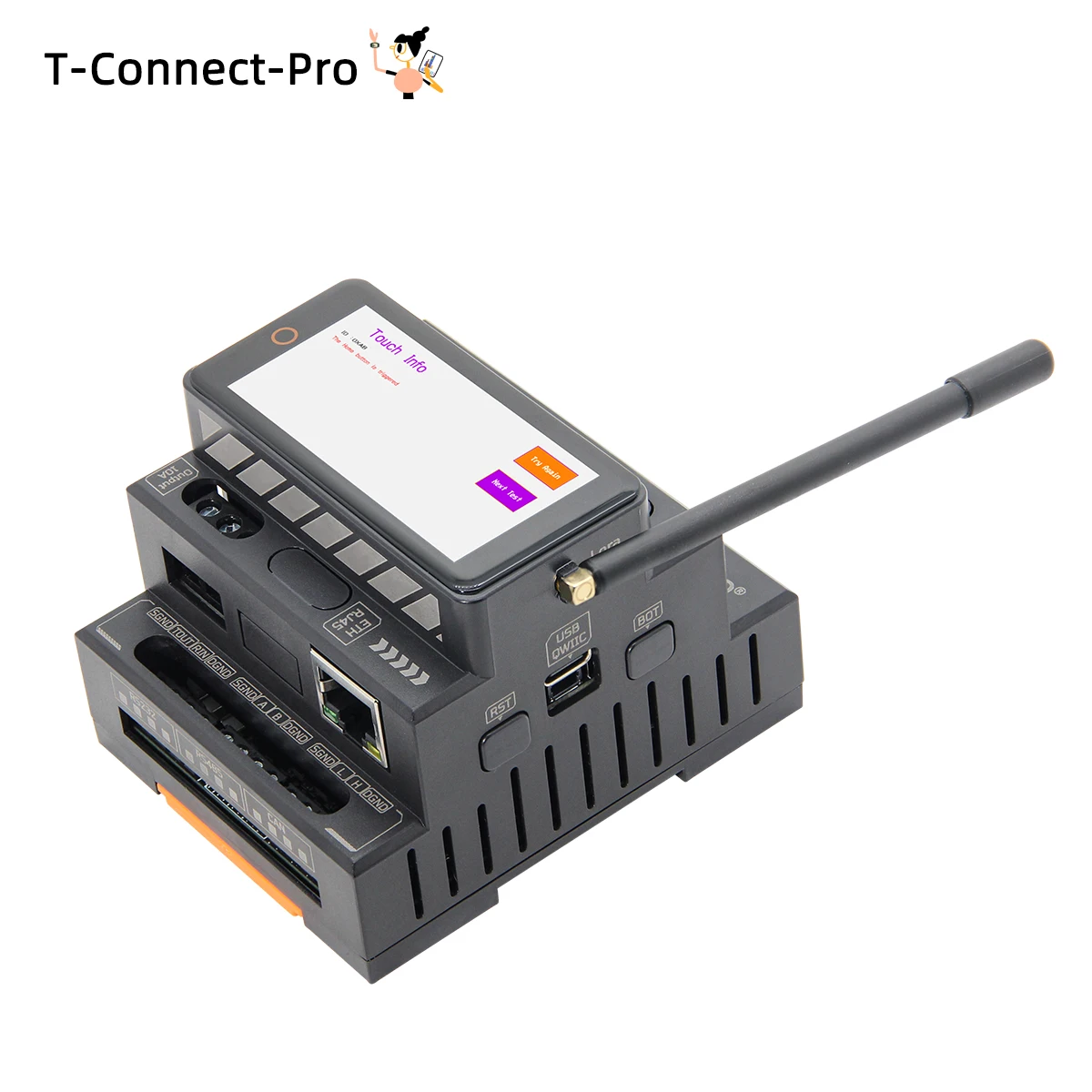

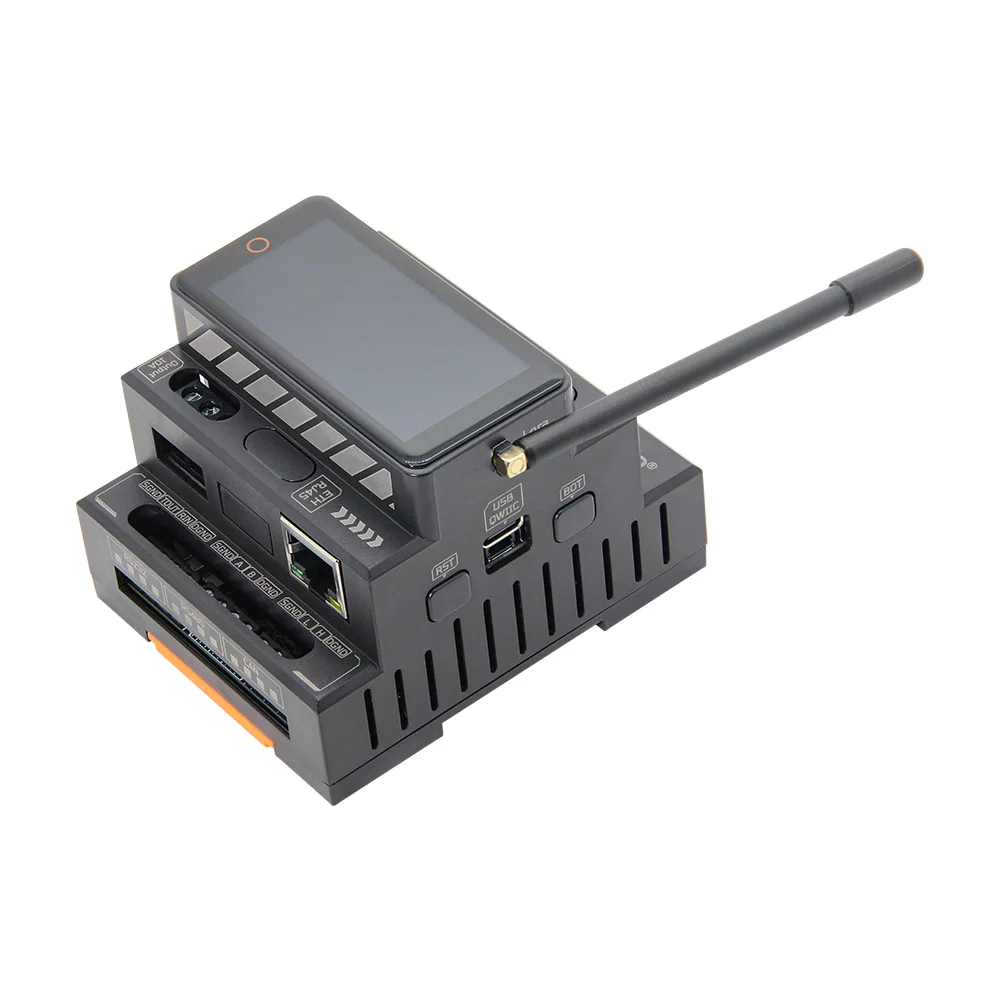

LILYGO ® T-Connect-Pro ESP32-S3 circuito integrado RS232 RS485 CAN Ethernet LoRa Touch LCD Control de comunicación IoT Industrial

ElLILYGO® T-Connect-Proes un controlador de comunicación potente y modular basado en elESP32-S3-R8chip, equipado conFlash de 16 MByPSRAM de 8 MB (SPI original).Diseñado con una pila de PCB de triple capa, admitemúltiples protocolos de comunicación industrial, lo que lo hace ideal para aplicaciones complejas de IoT y de computación de borde.

Este tablero integraCAN, RS485, yRS232módulos, habilitandocomunicación de larga distancia y de grado industrial.También admiteLoRa (SX1262)para redes de área amplia de bajo consumo e incluye unPuerto Ethernet (W5500)para una conectividad por cable estable.ElLCD TFT de 2,1"(Resolución 22×480, controlador ST7796) y panel táctil capacitivo (CST226SE) ofrecen una interfaz de usuario intuitiva.

Ya sea que se utilice para monitoreo remoto, control de automatización o redes industriales, el T-Connect-Pro ofrece a los desarrolladores ricas funciones en un formato compacto y apilable.

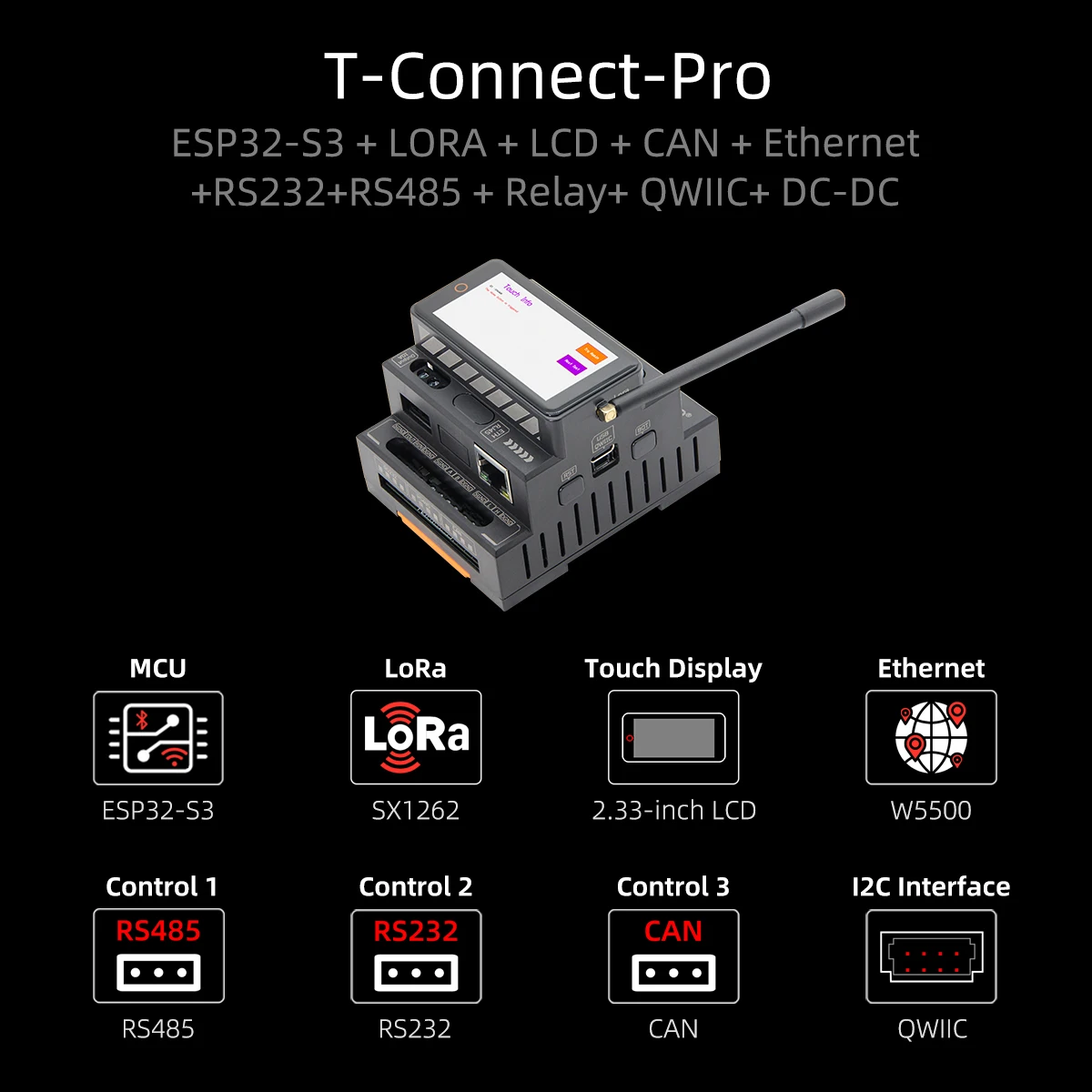

• Almacenamiento: flash SPI de 16 MB

• Pantalla: pantalla LCD TFT de 2,33 pulgadas con resolución de 480×222 a través del controlador de pantalla SPI ST7796 con pantalla táctil mediante chip CST226SE

• Conexión en red

  • Puerto RJ45 Ethernet de 10/100 Mbps a través del controlador SPI de 4 cables W5500

  • WiFi 4 y Bluetooth 5.0 LE a través de ESP32-S3

  • LoRa vía módulo HPD16A Semtech SX1262 (Bandas: 433, 868, 915, 920MHz) y antena externa

• USB: puerto USB tipo C para alimentación y programación

• Serie

  • Módulo UART RS232 (TD501D232H)

  • Módulo UART RS485 (TD501D485H-A)

  • Módulo CAN Bus I2C (TD501MCANFD); voltaje de aislamiento: 2500V

• Relé: relé de salida de 10A

• Expansión – Conector Qwiic

• Disc: botones BOOT y Reset

• Fuente de alimentación

  • Entrada de 12 a 24 V CC

  • 5V/500mA vía puerto USB

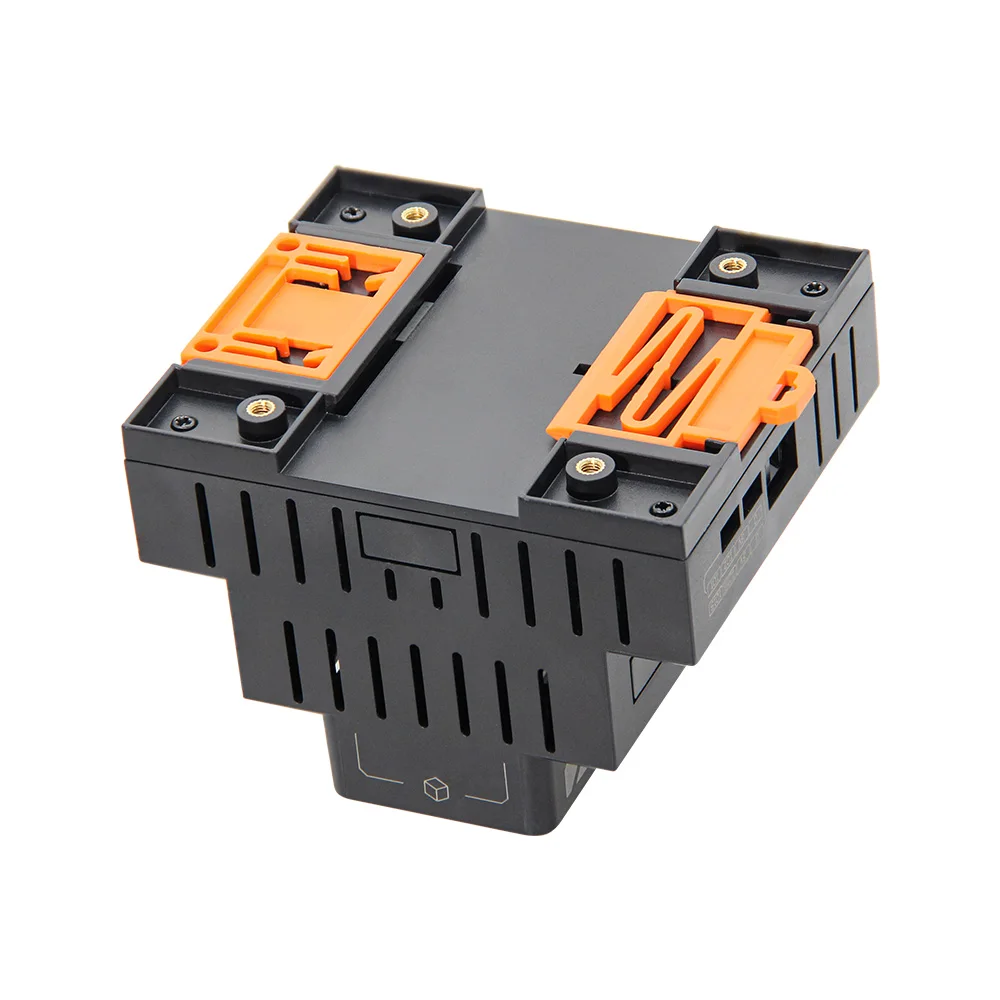

• Dimensiones – 88 x 72 x 25 mm; 4x rosca de montaje M3

• Peso – 240 gramos

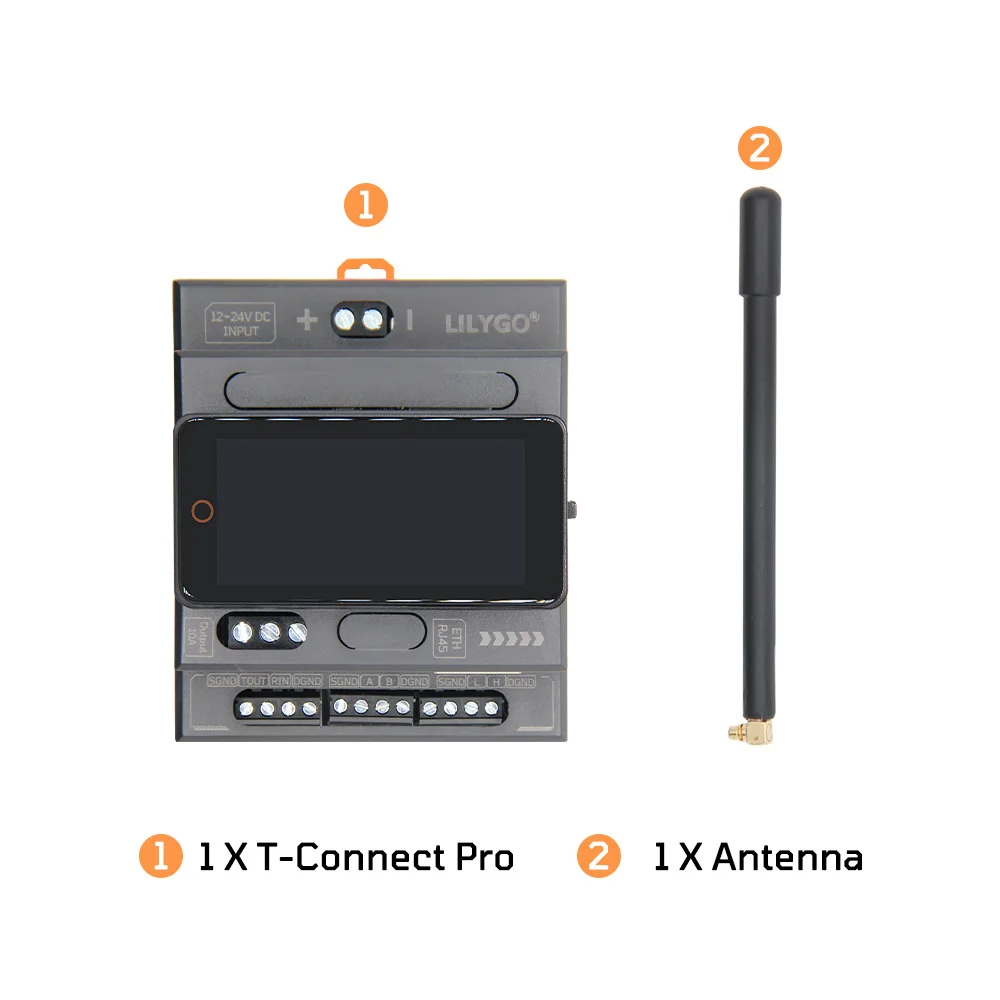

• 1 módulo de haz en T.

• 1 antena LoRa.
