Descripción del producto

SKU:27078
Número de pieza.:ESP32-S3-Touch-LCD-7
Marca:Waveshare


SKU:30406
Número de pieza.:ESP32-S3-LCD-7
Marca:Waveshare



Placa de desarrollo de pantalla ESP32-S3 de 7 pulgadas, ESP32 con pantalla, 800 × 480, opciones de función táctil, procesador de doble núcleo LX7 de 32 bits, frecuencia de hasta 240 MHz, compatible con WiFi y Bluetooth, con antena integrada
Placa de desarrollo LCD ESP32-S3 de 7′′

Integra LCD de interfaz RGB y táctil capacitivo de 5 puntos (opcional)


Opciones de versión

ESP32-S3-LCD-7
sin control táctil



ESP32-S3-Touch-LCD-7
con control táctil

Características

Este producto es una placa de desarrollo de microcontrolador con WiFi de 2,4 GHz y soporte BLE 5, integra Flash y PSRAM de alta capacidad.La pantalla LCD integrada de 7 pulgadas puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3

  • Equipado con procesador dual-core Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz

  • Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

  • 512 KB de SRAM integrado y 384 KB de ROM, con 8 MB de PSRAM integrada y 16 MB de Flash

  • Pantalla LCD integrada de 7 pulgadas, resolución 800×480, color 65K

  • Admite control táctil capacitivo de 5 puntos a través de la interfaz I2C, con soporte de interrupción (solo para versión táctil)

  • CAN integrado, RS485, interfaz I2C y ranura para tarjeta TF, integra puerto USB de velocidad completa

  • Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otro control para lograr un bajo consumo de energía en diferentes escenarios



Escenarios de aplicación

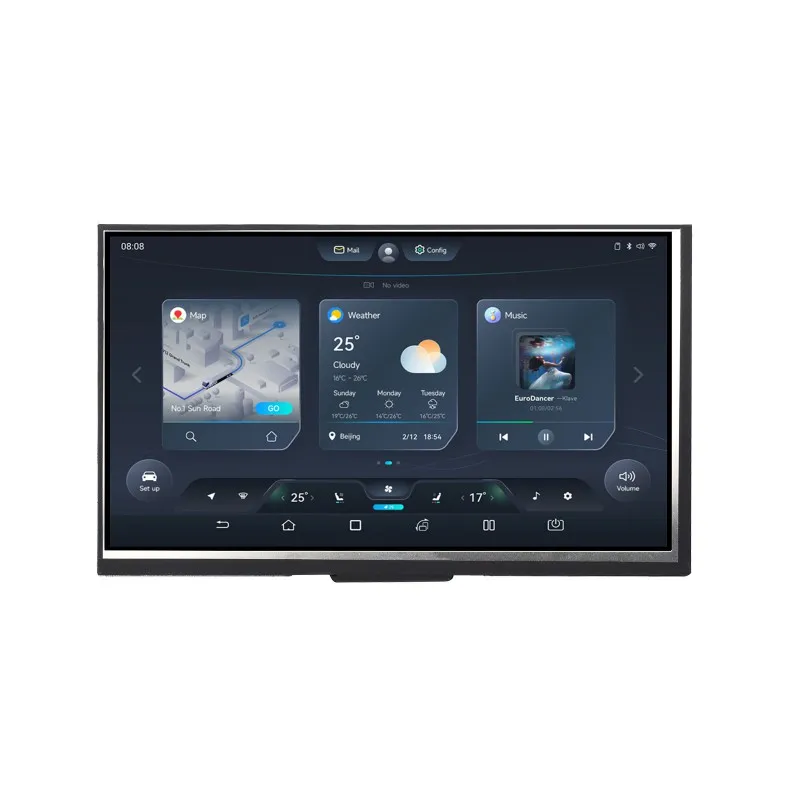

Panel de visualización IPS

Excelente rendimiento de visualización, 170° ángulo de visión

Soporta múltiples periféricos

Admite la expansión de múltiples periféricos a través de interfaces Sensor, CAN, RS485 e I2C


Ejemplo de aplicación

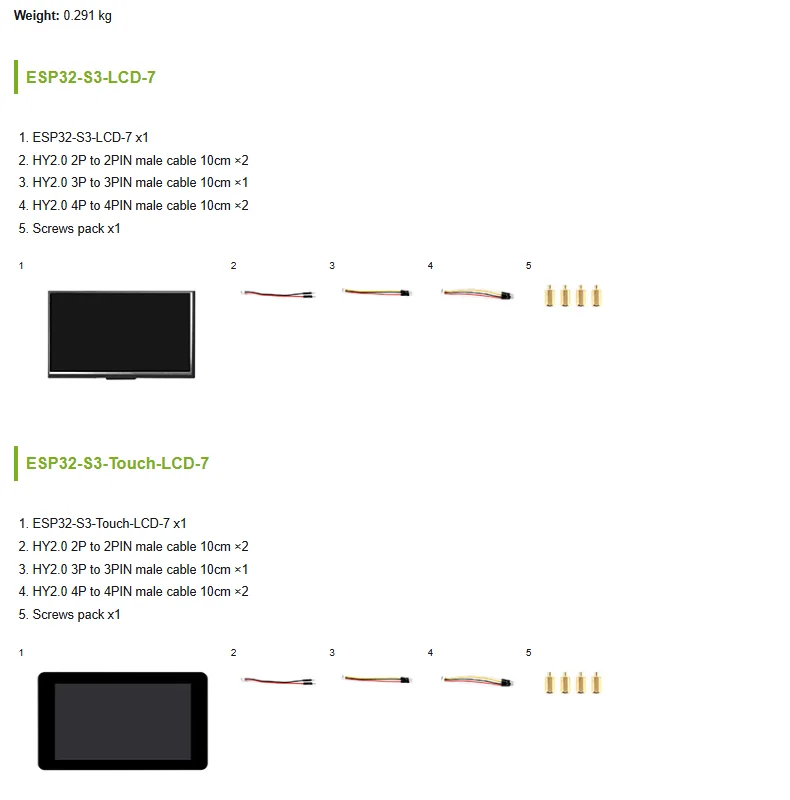

Solo como referencia, consulte el contenido del paquete para obtener la lista de piezas detallada.

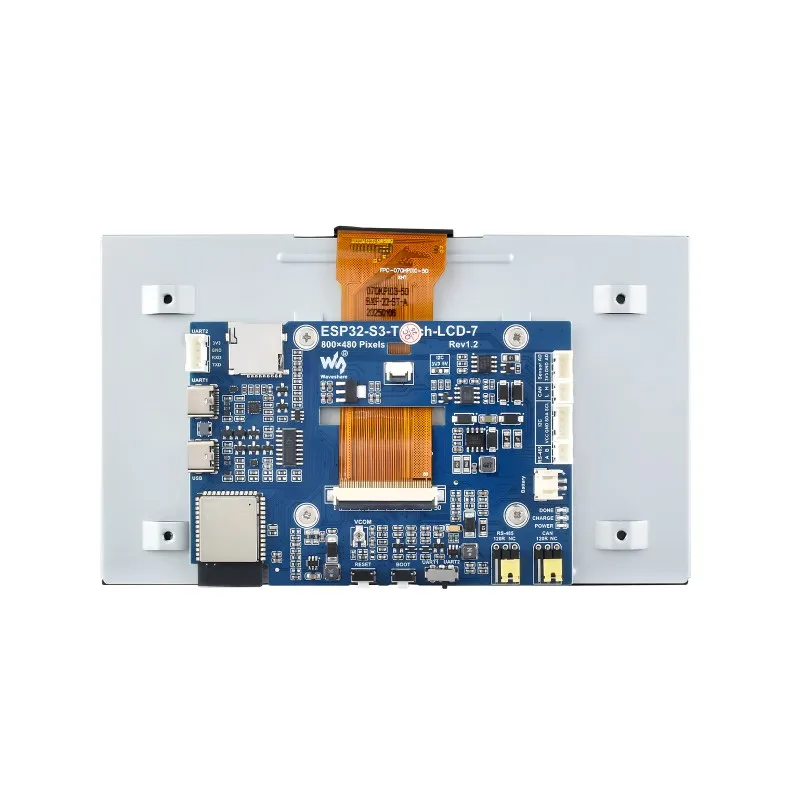

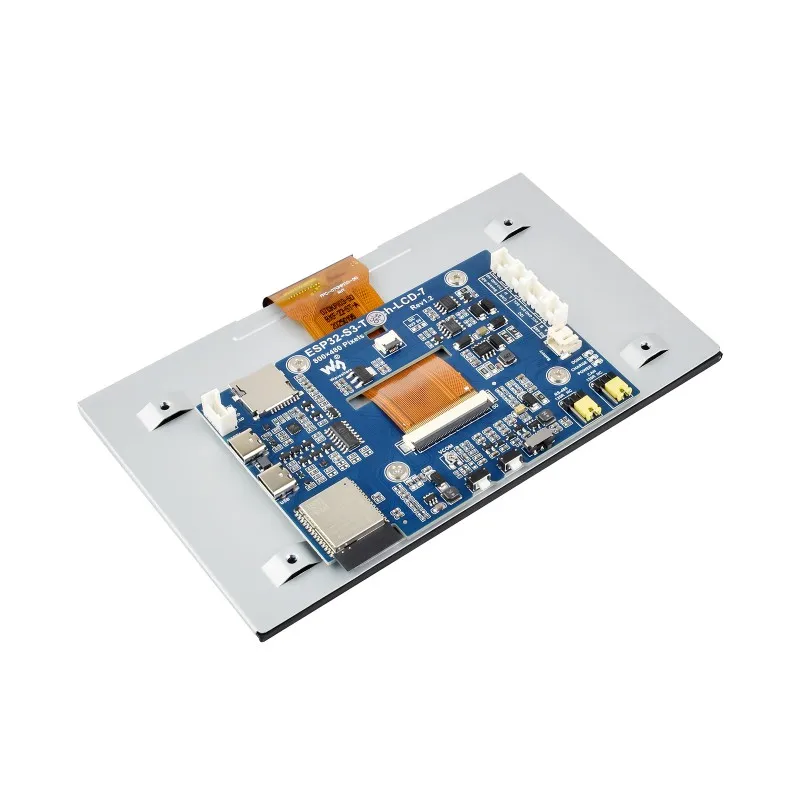

Qué hay a bordo

  1. ESP32-S3N16R8
    El SoC con WiFi y Bluetooth, frecuencia de funcionamiento de hasta 240 MHz, 8 MB de PSRAM integrada y 16 MB de Flash

  2. Conector del panel de visualización de 7 pulgadas

  3. Conector del panel táctil

  4. Ranura para tarjeta TF

  5. Puerto USB tipo C

  6. Puerto UART1
    Puerto USB A UART tipo C

  7. Conector UART2
    UART1 y UART2 son los mismos UART, seleccionados por interruptor

  8. Encabezado del sensor

  9. encabezado CAN

  10. encabezado I2C

  11. encabezado RS485



  1. Conector PH2.0 con batería de litio única de 3,7 V

  2. Selección de resistencia de terminal CAN

  3. Selección de resistencia terminal RS485

  4. Selección UART
    seleccione UART1 o UART2

  5. Botón BOOT
    Mantenga presionado mientras enciende para grabar programas

  6. Botón RESET

  7. Selección de nivel I2C
    3,3 V/5 V

  8. TEÑO
    Indicador completado de carga de batería de litio

  9. CHG
    Indicador de carga de batería de litio

  10. PWR
    Indicador de fuente de alimentación


dimensiones del contorno

ESP32-S3-LCD-7



ESP32-S3-Touch-LCD-7



Tamaño de la placa de desarrollo
