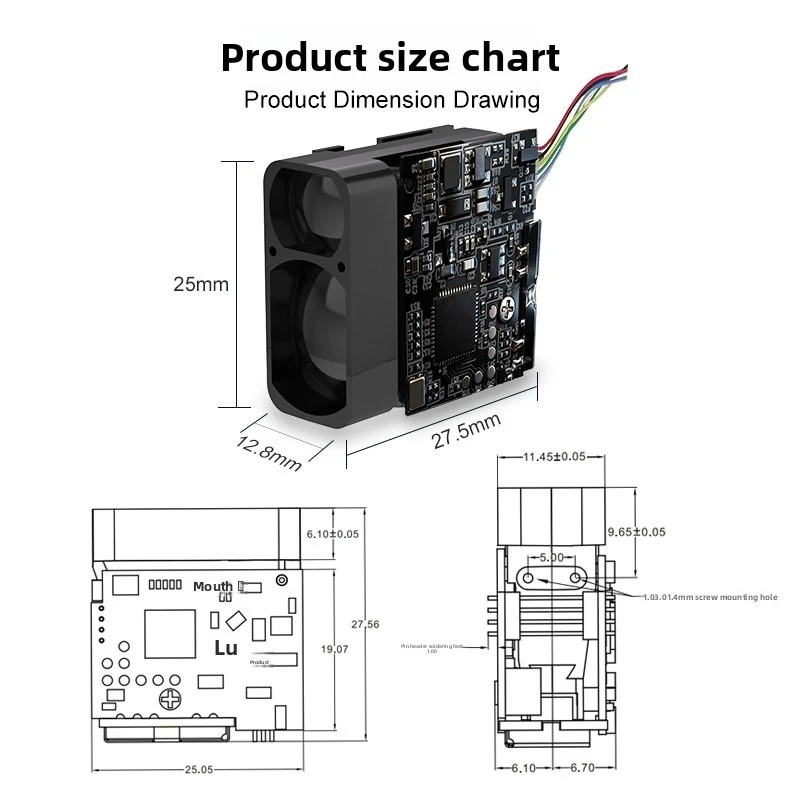

Módulo Compacto de Medición de Distancia Láser 600-1200m | Respuesta Rápida ≤200ms para Aviación/Ferrocarril/Deportes al Aire Libre Precisión ± 0.6 Metros

81,89 €
5% de descuento de miembro aplicado

Elige tus opciones

Selecciona las opciones para ver precio y disponibilidad.
En stock · 1994 disponibles
Seguir comprando
✓ Producto añadido al carrito

Descripción del producto

### Preguntas Frecuentes sobre el Módulo Telémetro JC02-1
#### P1: ¿Es un fallo si el módulo no responde después de enviar el comando de reinicio?
No, no es un mal funcionamiento. El comando de reinicio JC02-1 (AE A7 05 00 0B 00 10 BC BE) está diseñado para ejecutarse de forma silenciosa (sin paquete de respuesta después de recibir el comando). Para verificar si el reinicio funciona:
1. Enviar el comando de reinicio;
2. Esperar 500ms (para que el módulo se reinicie);
3. Envía el "comando de medición única" (`AE A7 04 00 05 09 BC BE`);
4. Si recibe el paquete de respuesta de medición del módulo, el reinicio se ha realizado correctamente.

#### P2: ¿Cómo cambiar la velocidad en baudios del módulo de 9600 bps predeterminados a 115200 bps?
Respuesta: Siga estos pasos:
1. Asegúrese de que el módulo esté actualmente comunicándose a 9600bps;
2. Envíe el comando de configuración de la velocidad en baudios (hexadecimal): `AE A7 05 00 0C 01 02 BC BE` (donde `02` corresponde a 115200bps);
3. Reconfigure inmediatamente su herramienta serie/MCU a 115200bps después de enviar el comando para continuar la comunicación.

#### P3: ¿Los campos MMSG (Elevación, Altura sinusoidal, etc.) muestran 0 debido a configuraciones incorrectas?
No, no son configuraciones incorrectas. Los campos MMSG (Elevación, Altura sinusoidal, Acimut, etc.) de JC02-1 están reservados para futuras actualizaciones de firmware/modelos de gama más alta. Solo el campo "Distancia en línea recta" está activo (no es cero) en la versión actual, y otros campos devuelven 0 por defecto. Recomendamos mantener la lógica del código para estos campos, ya que se pueden usar directamente después de las actualizaciones de firmware o el cambio de modelo.

#### P4: ¿Puedo cambiar la unidad de distancia del módulo (metros/yardas/pies)?
Respuesta: No. La unidad de distancia del JC02-1 está calibrada de fábrica en "metros (código de unidad 1)" como parámetro fijo, y no se admite el cambio de unidad mediante comandos.

#### P5: ¿Se puede conectar el pin de encendido directamente a VCC? ¿Cómo controlar el encendido/apagado del módulo?
1. El pin de encendido (Power ON) se puede conectar directamente a VCC de 3.3V (el pin está diseñado para aceptar una entrada de alto nivel de 3.3V); también se puede conectar a VCC mediante una resistencia de 10kΩ (más estable, recomendado para uso a largo plazo);
2. Se recomienda usar el pin Power ON para controlar el módulo (nivel bajo = APAGADO, nivel alto = ENCENDIDO). No conmutar la línea VCC directamente (los picos de tensión pueden dañar el módulo).

#### P6: ¿Cómo conectar el módulo JC02-1-10 a FPV (VCC, encendido) y qué protocolo de comunicación elegir para el controlador de vuelo?
Respuesta:

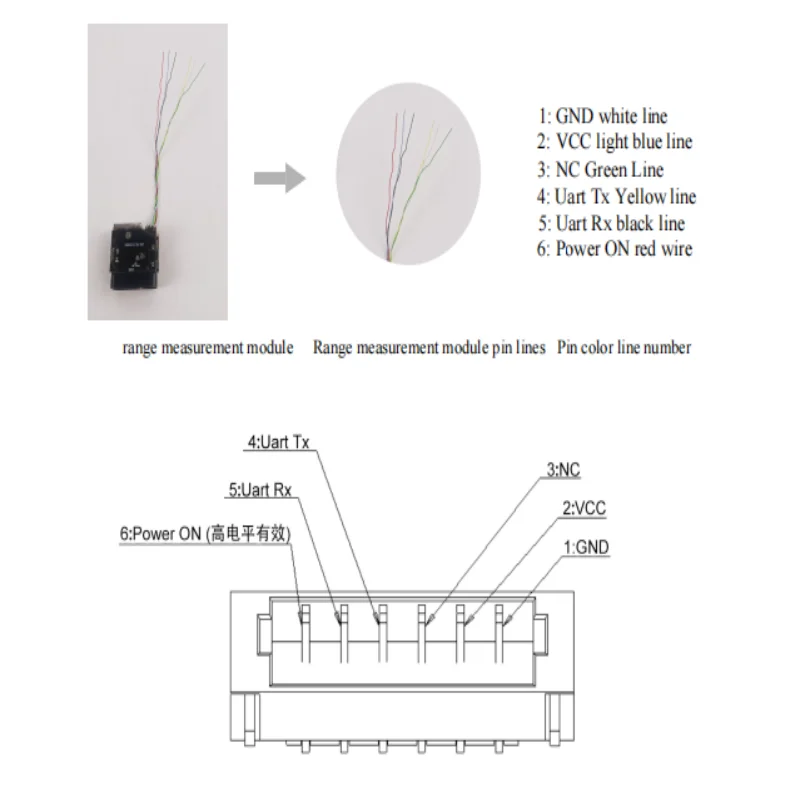

### 1. Cableado para VCC y Encendido (Compatibilidad FPV)
El JC02-1-10 funciona con **3.3V~3.8V (niveles TTL)**—asegúrese de una alimentación estable y compatibilidad con su controlador de vuelo FPV (FC):
- **VCC (Fuente de alimentación)**:
- Si tu FC tiene una salida BEC de 3.3V: Conecta el 'VCC' del módulo (cable azul claro) directamente al pin de 3.3V del FC.
- Si tu FC solo tiene 5V: Usa un **regulador de voltaje AMS1117-3.3V** (convierte 5V del FC a 3.3V) para alimentar el módulo (¡nunca conectes 5V directamente, esto dañará el módulo!).
- **Encendido (Activación del Módulo)**:
- Para el arranque automático con alimentación de FC: Conecte `Power ON` (cable rojo) al pin de 3.3V del FC (nivel alto permanente).
- Para control remoto a través del FC: Conecte `Power ON` a un pin IO digital libre del FC (establezca el IO en nivel alto en el software del FC para activar el módulo).
- **GND (Tierra)**: Conecte obligatoriamente el `GND` (cable blanco) del módulo a la tierra común del sistema FC/FPV (¡sin tierra común = fallo de comunicación!).

### 2. Protocolo de comunicación con el controlador de vuelo FPV
Protocolo recomendado: **UART (niveles TTL)**—el protocolo estándar y más compatible para los controladores de vuelo FPV.
- **Parámetros de configuración UART (predeterminados)**:
- Baudios: 9600 bps (se puede cambiar a 115200 bps mediante comando si es necesario)
- Bits de datos: 8
- Bit de parada: 1
- Paridad: Ninguna
- Control de flujo: Ninguno
- **Pasos de configuración de FC**:
1. Seleccione un puerto UART libre en la FC (por ejemplo, UART2/UART3—evite UART1, que normalmente se usa para GPS/telemetría).
2. En el software de configuración del FC (por ejemplo, Betaflight Configurator, INAV Configurator):
- Habilitar el puerto UART seleccionado.
- Elija el protocolo: **Serial Passthrough** o **Serial Personalizado** (el módulo utiliza un protocolo binario propietario; el modo passthrough permite que el FC reciba datos sin procesar para su análisis a través de scripts LUA o código del FC).
3. Cableado UART:
- `Uart Tx` del módulo (cable amarillo) → `Rx` del puerto UART del FC
- `Uart Rx` del módulo (cable negro) → `Tx` del puerto UART del FC


Puntos clave de venta (Puntos):

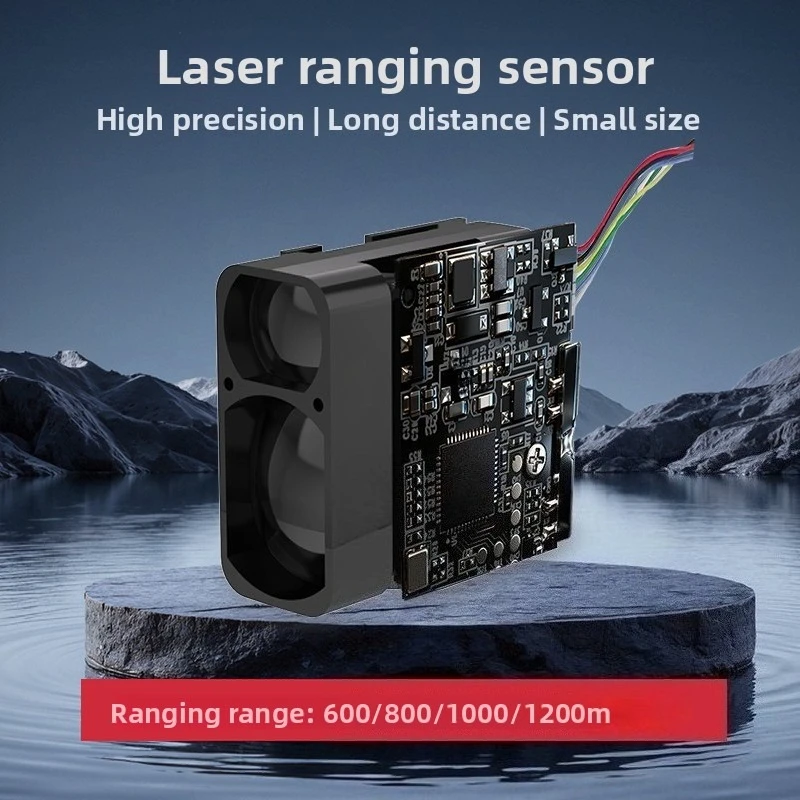

  • Alta precisión y largo alcance: Alcanza mediciones de hasta 600-1200m con una precisión de ±0.6m y una resolución fina de 0.1m.

  • Rápido y fiable: Utiliza un Láser semiconductor de 905 nm para una detección de distancia rápida y estable, ideal para aplicaciones dinámicas.

  • Integración fácil: Características Interfaz de comunicación UART TTL para una conexión sencilla a microcontroladores, PCs y otros sistemas de control.

  • Compacto y de bajo consumo: Diseño ligero con bajo consumo de energía, perfecto para dispositivos portátiles y alimentados por batería.

  • Amplia compatibilidad: Adecuado para monocular/binoculares, visores térmicos/de visión nocturna, drones y varios proyectos personalizados.

  • Listo para usar: Simplemente conéctelo mediante un cable de datos (fuente de alimentación de 3.3V–3.8V) y comience a medir, sin necesidad de calibración compleja.

Descripción del producto:

Este de alto rendimiento Módulo telémetro láser 905 nm ofrece una medición de distancia rápida y precisa para aplicaciones profesionales y de bricolaje. Diseñado con un láser semiconductor avanzado, ofrece un alcance notable de hasta 2000 metros bajo condiciones ideales, con una precisión de ±0.6m y una resolución detallada de 0.1m.

Equipado con un Interfaz serie UART TTL, se puede conectar fácilmente a microcontroladores (como Arduino, STM32), ordenadores de placa única o software de PC para la lectura y el procesamiento de datos en tiempo real. El módulo funciona en un rango de bajo voltaje (3.3V–3.8V), lo que la hace energéticamente eficiente y adecuada para su integración en sistemas de observación portátiles, cargas útiles de drones y equipos de observación en exteriores.

Ya sea que esté construyendo o actualizando un visor (diurno, térmico o de visión nocturna), UAVs u otros sistemas de medición, este telémetro proporciona una solución fiable, compacta y rentable. Simplemente conecte el cable, configure el puerto COM en su software y comience a medir con precisión en segundos.

Ideal para:

  • Mirones y ópticas de caza

  • Dispositivos de imagen térmica y visión nocturna

  • Topografía y evasión de obstáculos con drones

  • Proyectos de detección de distancia DIY

  • Medición y automatización industrial

El paquete incluye:

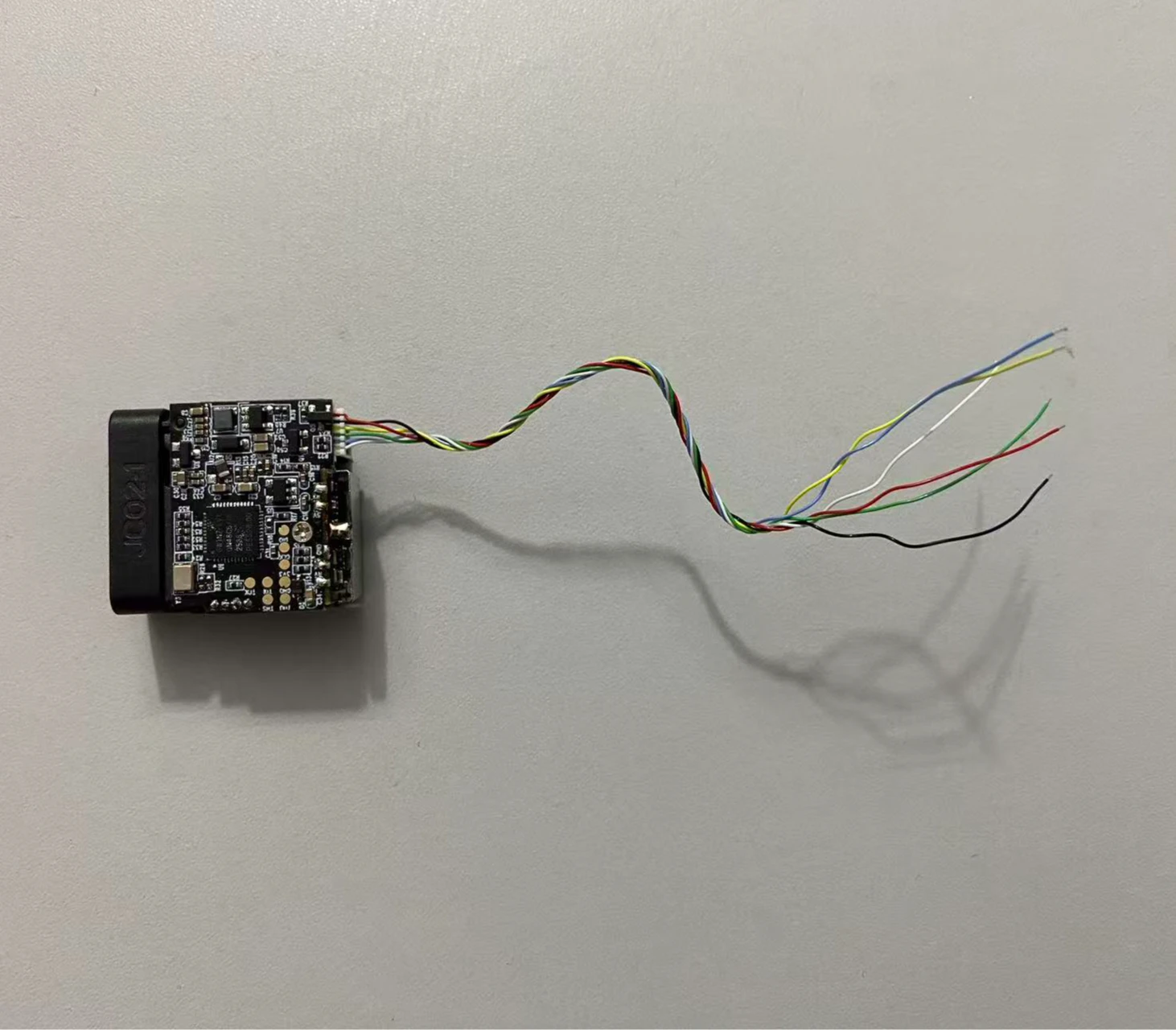

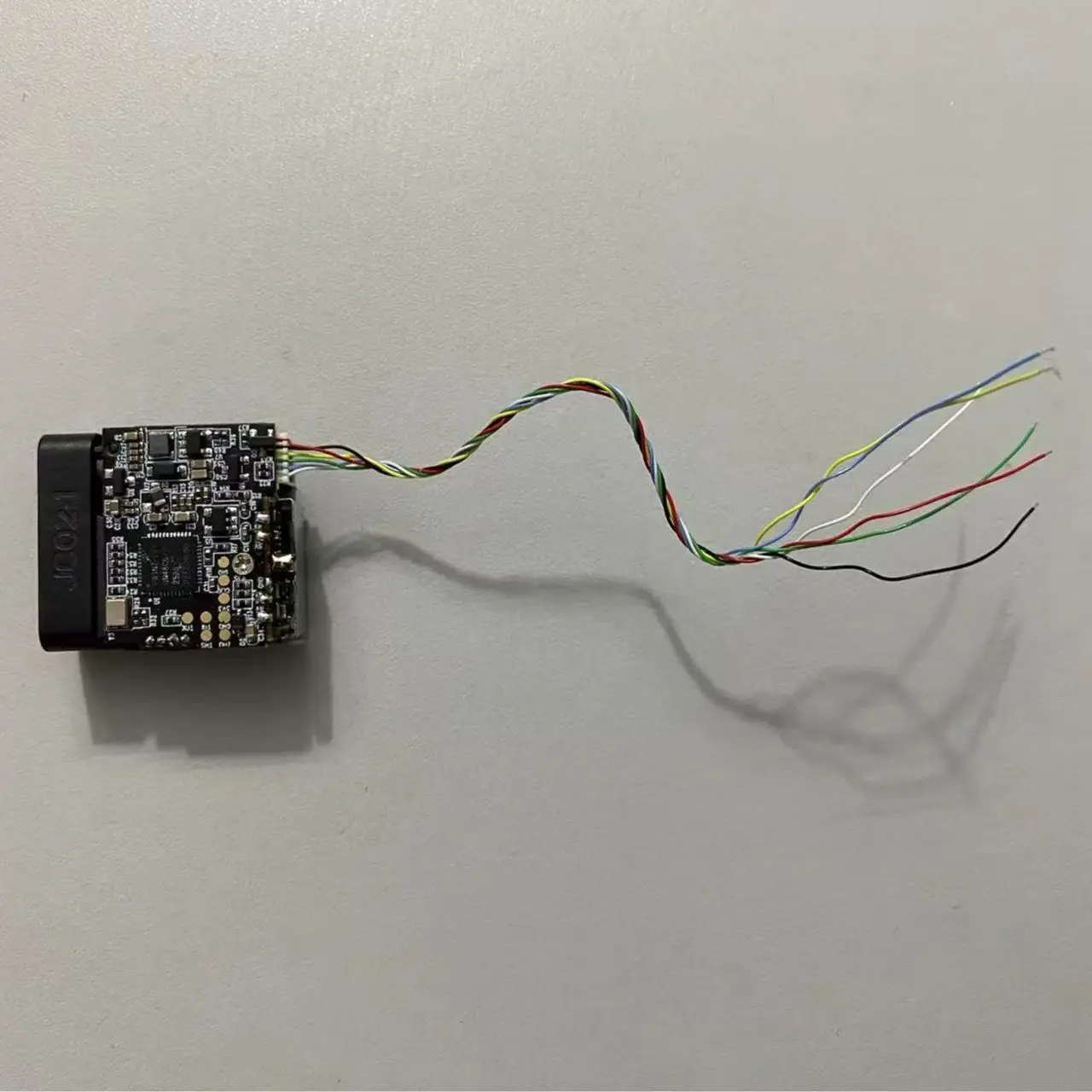

  • 1x Módulo de Telémetro Láser

  • 1x Cable de datos/alimentación (si corresponde)

  • Documentación básica para un inicio rápido

* Nota: Asegúrese de la polaridad correcta y del voltaje de alimentación (3.3V–3.8V) para evitar daños. Úselo con dispositivos UART compatibles a nivel TTL.*

¿Por qué comprarnos?
✅ Componentes de alta calidad para un rendimiento constante
✅ Listo para integrar, ahorrando tiempo de desarrollo
✅ Diseño compacto y duradero para uso en campo
✅ Soporte técnico receptivo para preguntas técnicas

Actualice su sistema de apuntado o de detección con este módulo láser fiable de largo alcance: ¡pida ahora y mida con confianza!






II. Procedimientos Operativos

2.1 Procedimientos Operativos

2.1.1: Inserte el cable de datos en el módulo de medición de distancia. Esto suministrará energía al módulo y le permitirá emitir datos de medición. (Nota: No inserte el enchufe al revés y controle estrictamente el voltaje de la fuente de alimentación dentro del rango de 3.3V ~ 3.8V).

2.1.2: Instale el software de medición de distancia y conéctelo a un ordenador u otros dispositivos de control mediante un adaptador.

2.1.3: Después de instalar el software, abra la interfaz de visualización.

2.1.4: Depuración y Pruebas

2.1.4.1 Seleccione el número de puerto serie: Establezca el número de puerto serie correspondiente en el software de acuerdo con el número de puerto serie de la computadora.

2.1.4.2 Abra la interfaz del software para iniciar las operaciones correspondientes.

III. Protocolo de Comunicación

3.1 Configuración básica del puerto serie del extremo de control:

  • Velocidad de transmisión: 115200bps / 9600bps (predeterminado: 9600bps)

  • Bit de inicio: 1 bit

  • Bit de datos: 8 bits

  • Bit de parada: 1 bit

  • Bit de paridad: Ninguno

  • Control de flujo: Ninguno





Especificaciones

Nombre de la marca
NONE
usar
Sensor de posición
Material
Mezcla
Producto químico de alta preocupación
Ninguno
Salida
Sensor digital
Origen
CN(Origen)
es personalizado
