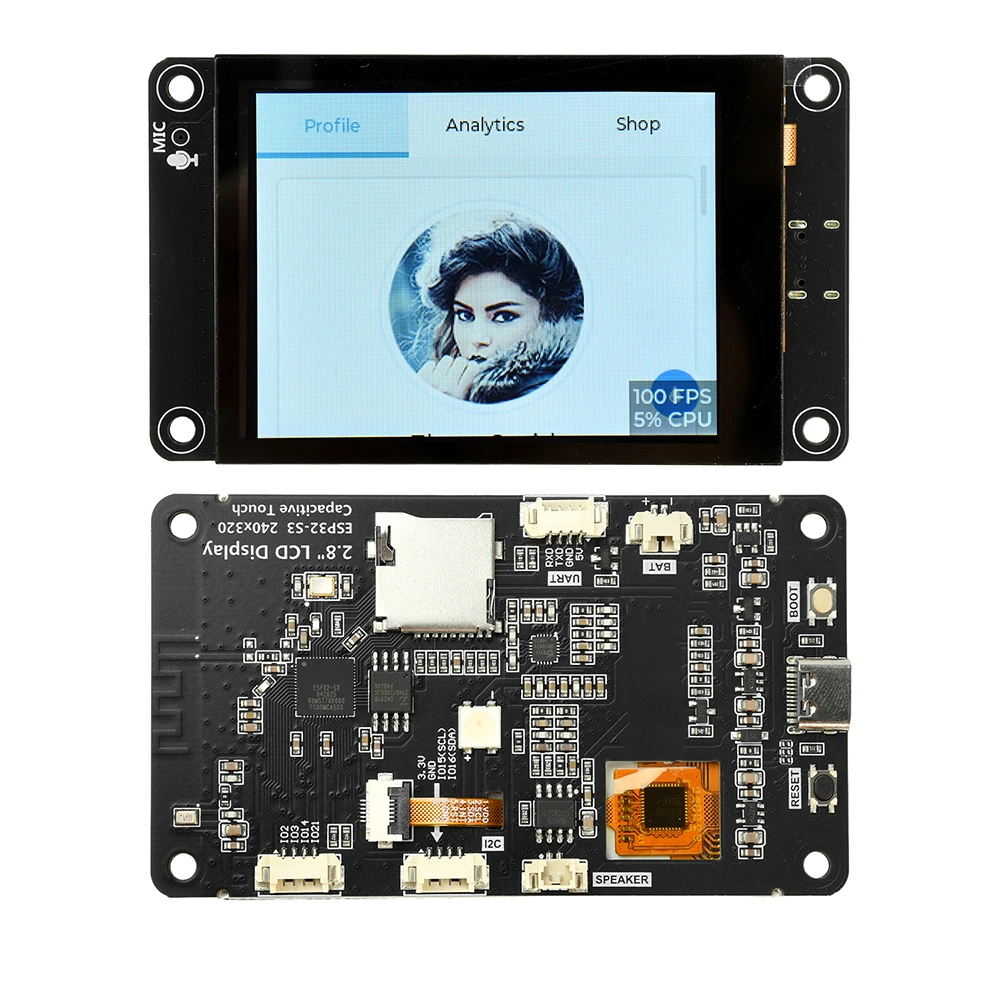

Características:

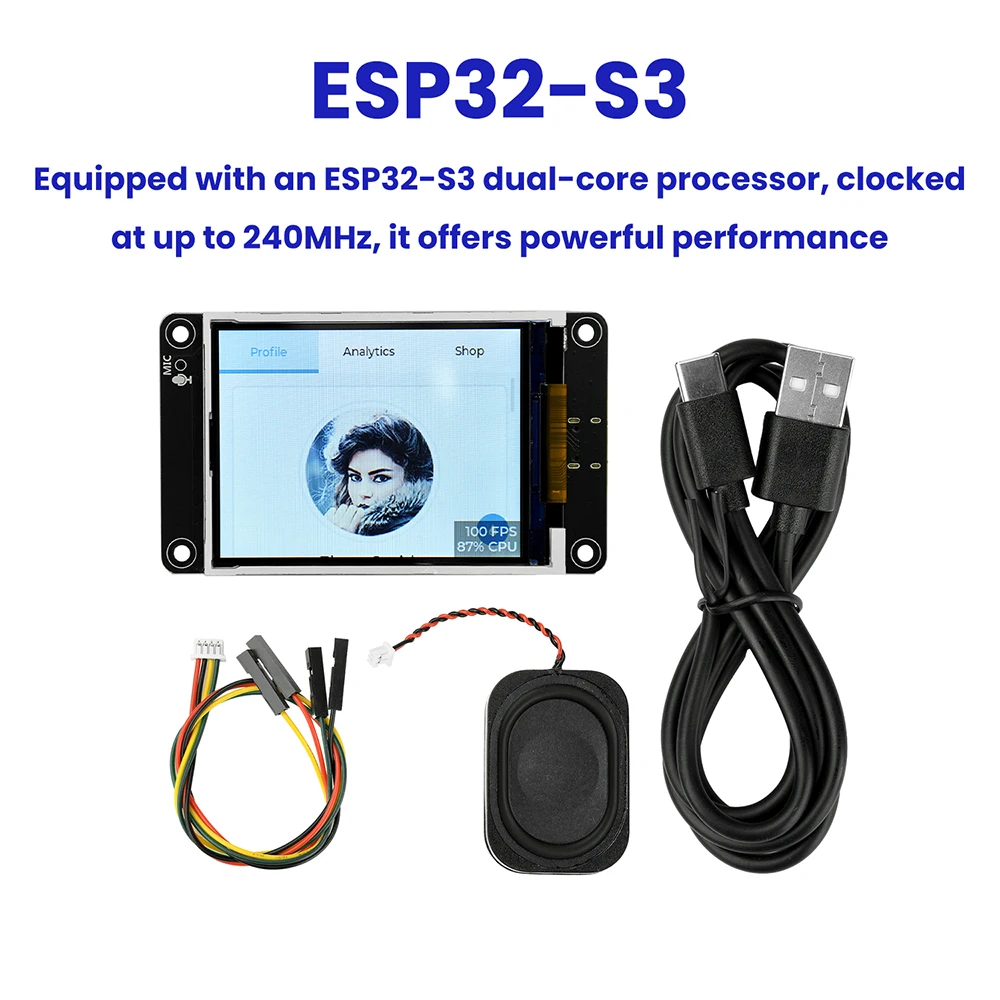

Equipado con un procesador de doble núcleo ESP32-S3, con una velocidad de reloj de hasta 240MHz y un rendimiento potente.

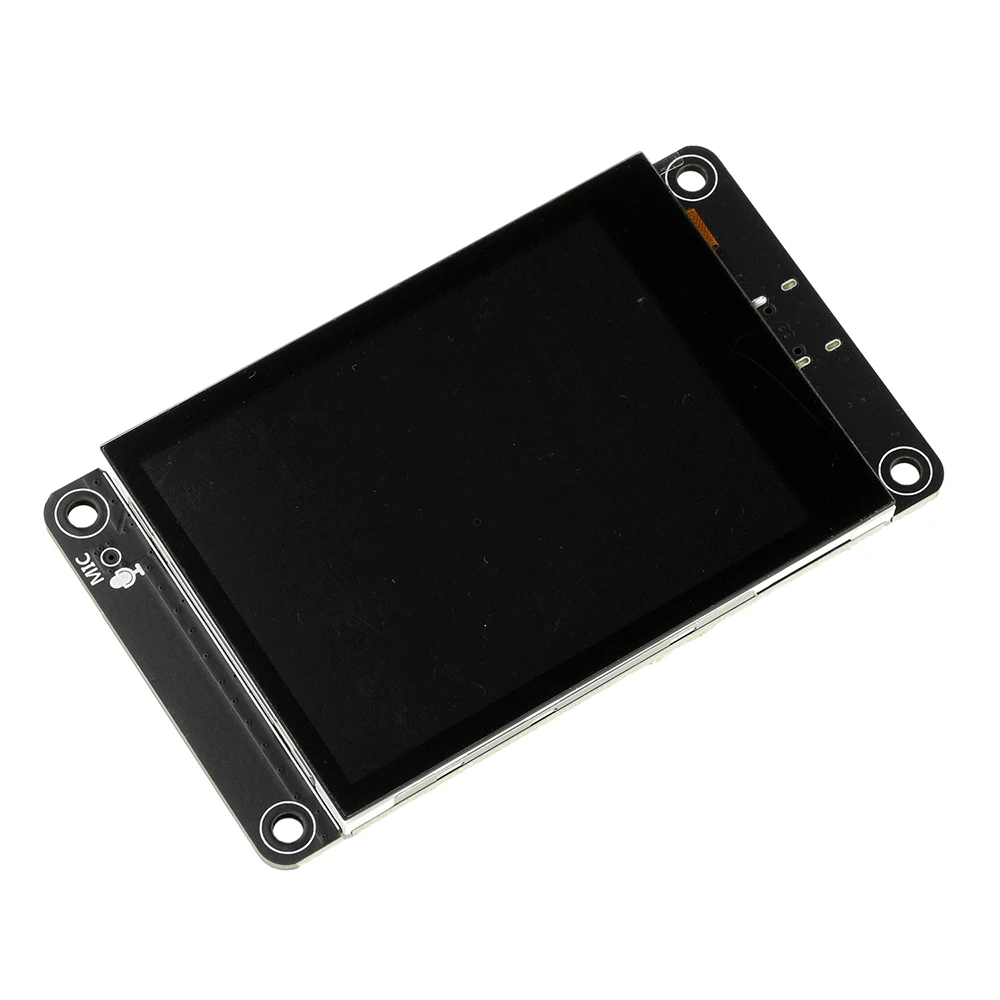

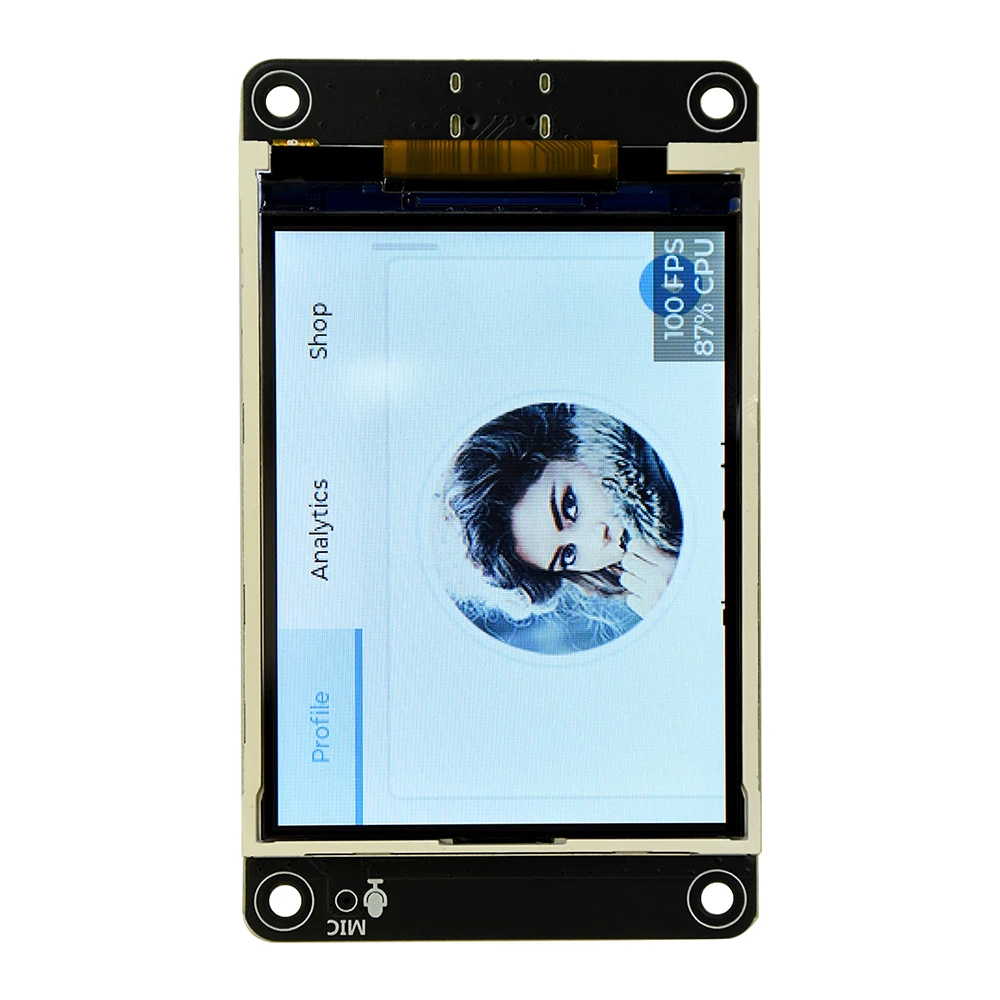

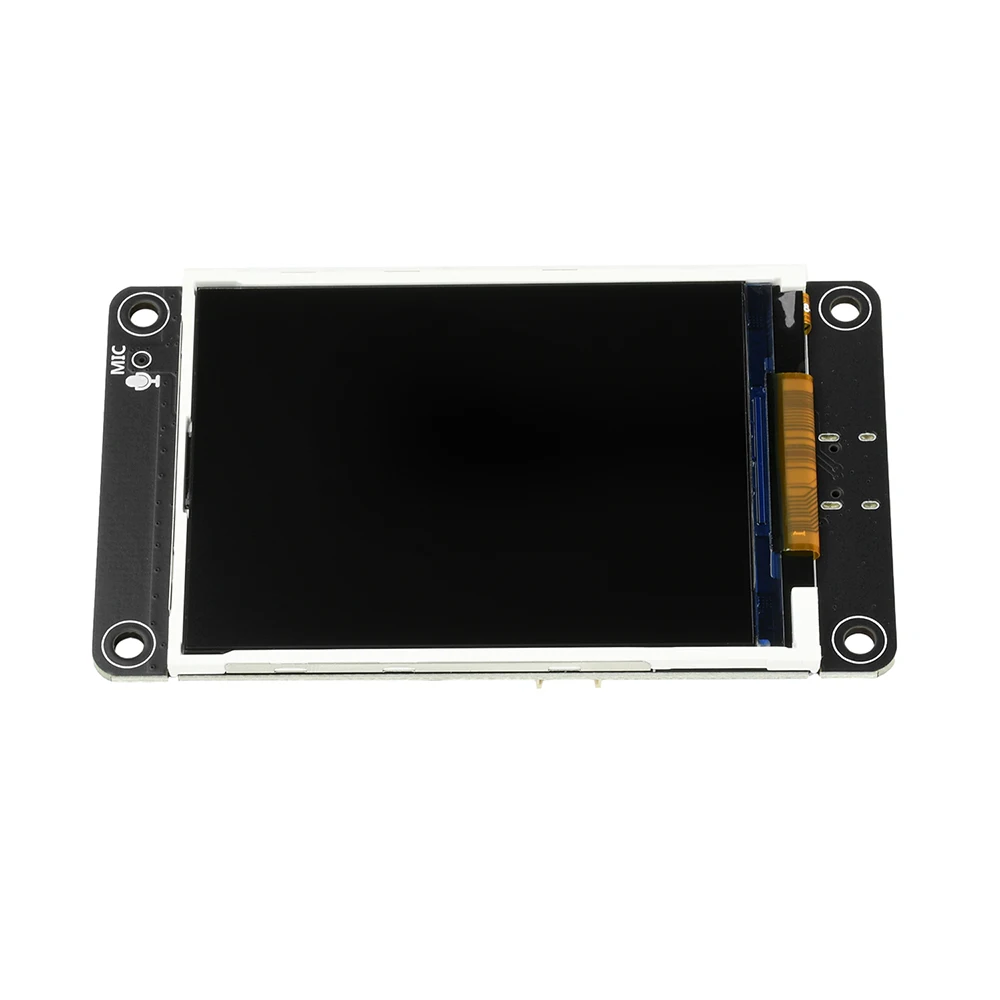

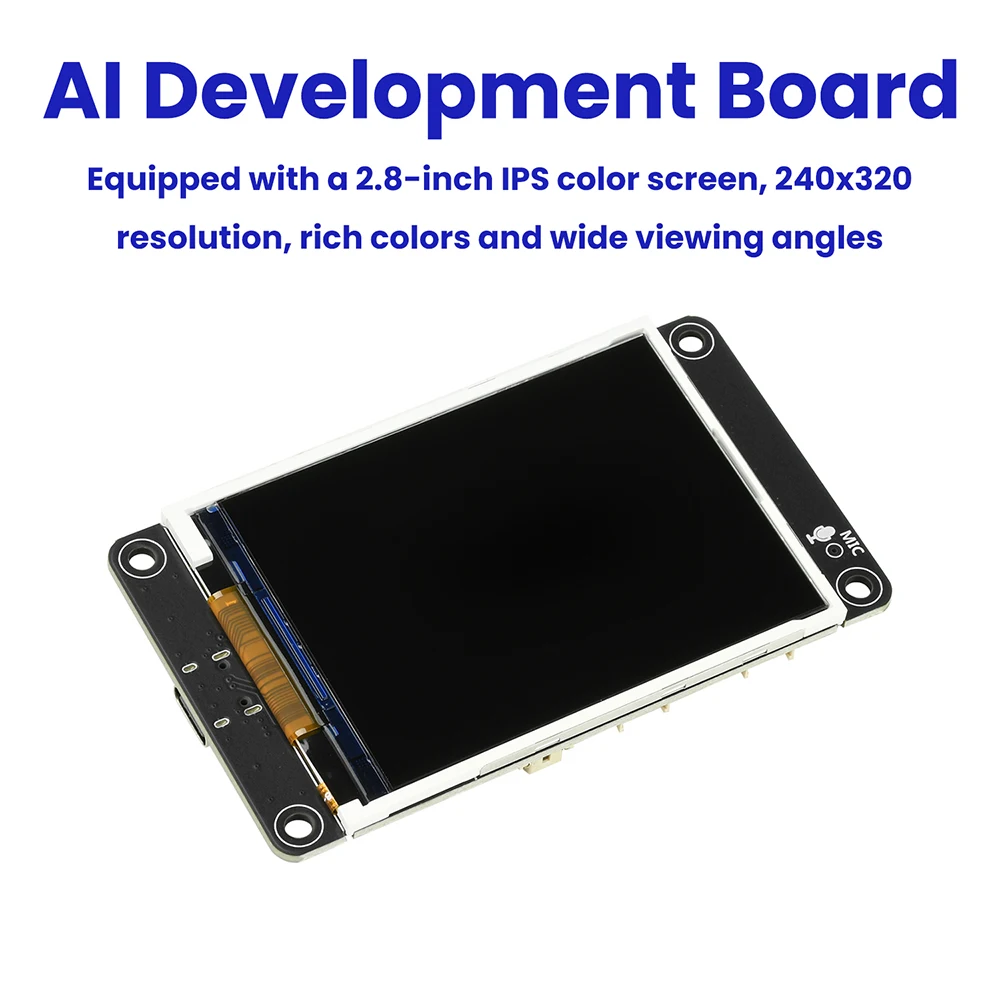

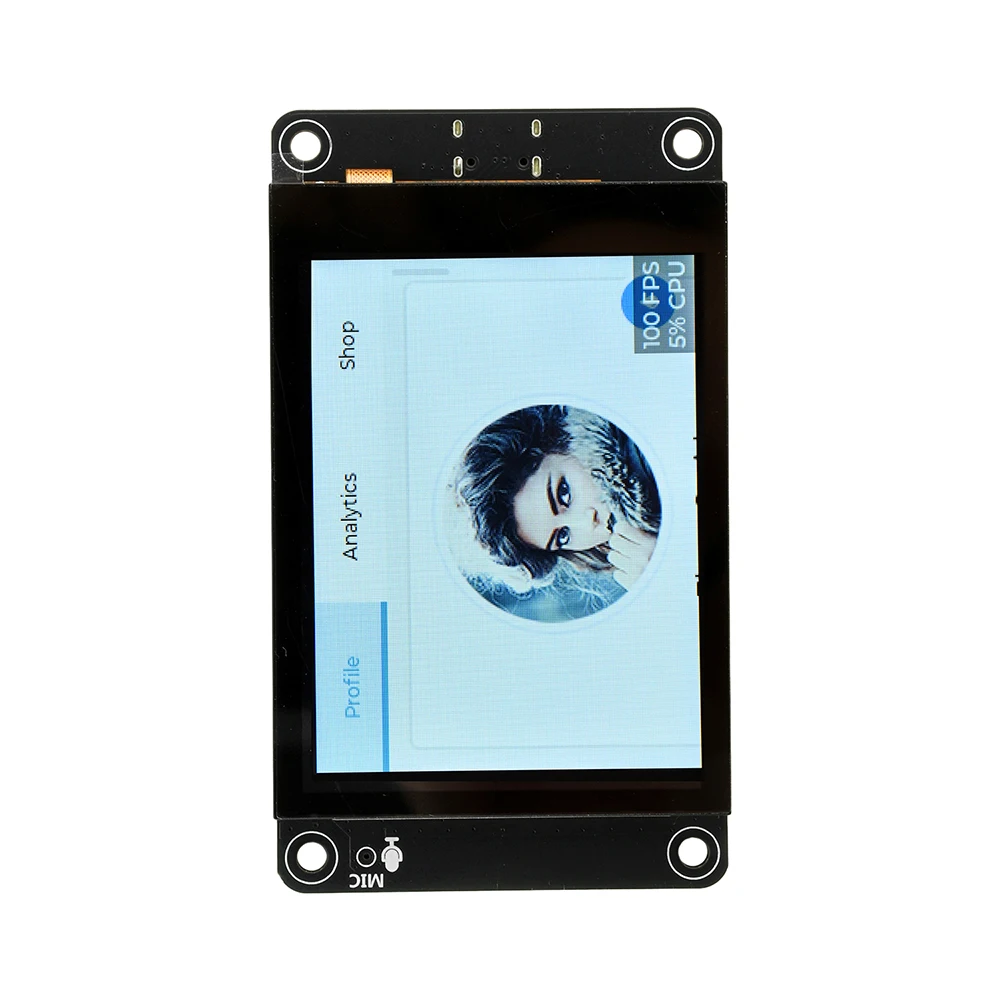

Equipado con una pantalla a color de 2,8 pulgadas, resolución de 240x320, colores intensos y amplia visibilidad.

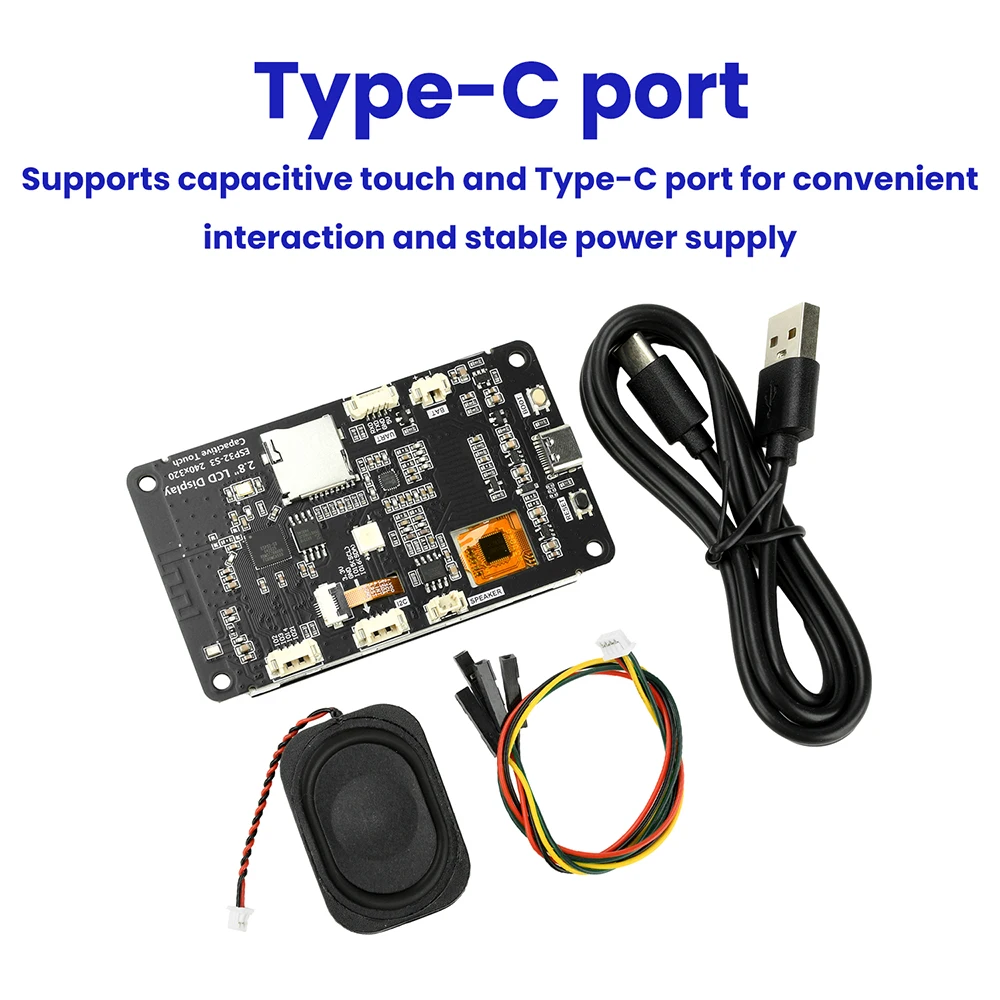

3. Soporta interfaz táctil capacitiva y TYPE-C, con interacción conveniente y alimentación estable.

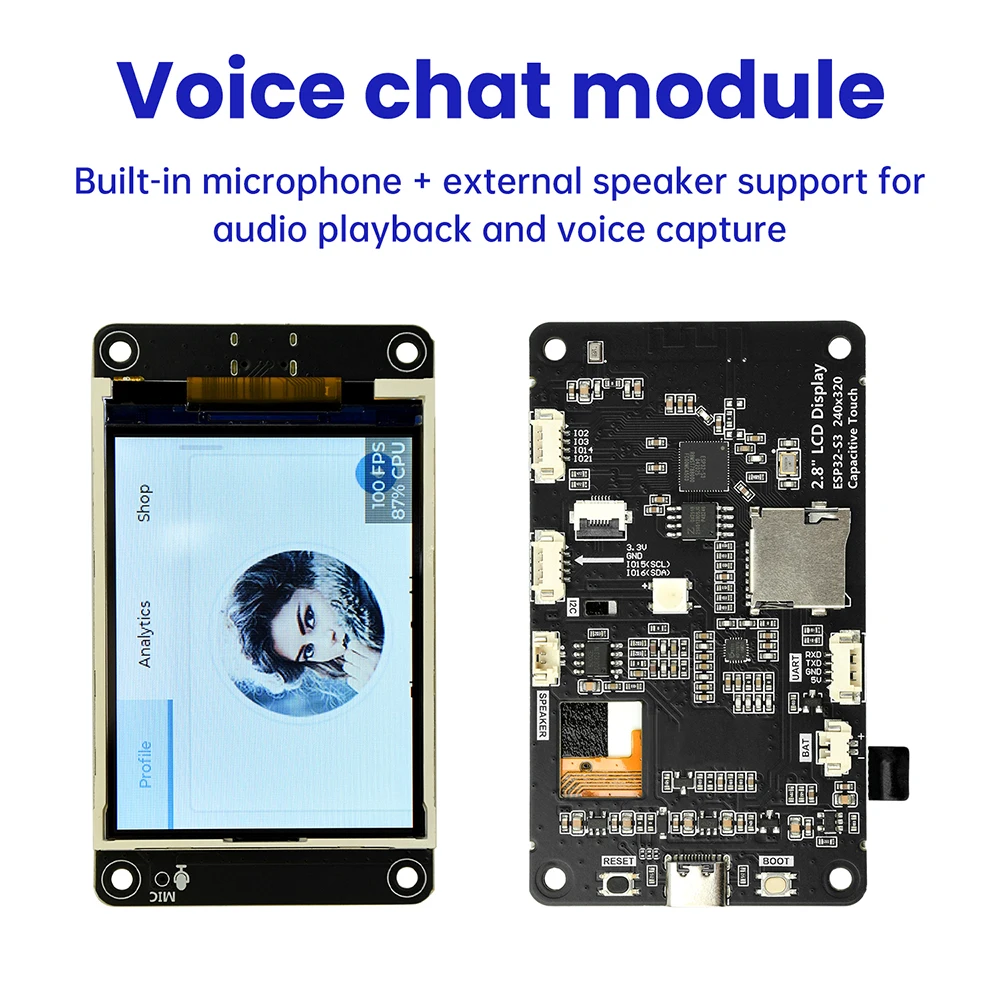

4. Micrófono integrado y soporte para altavoz externo para reproducción de audio y captura de voz.

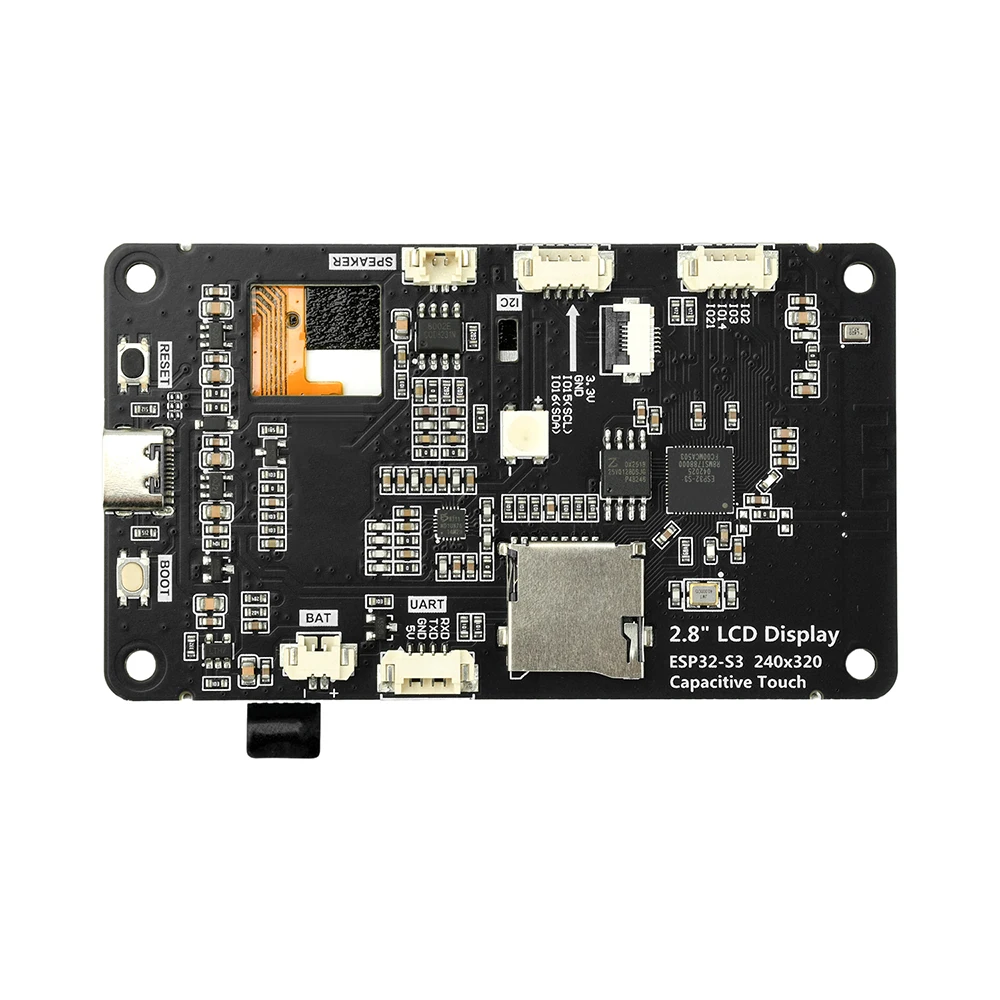

Múltiples interfaces periféricas y ranuras para tarjetas TF, con gran escalabilidad y conexiones de desarrollo más flexibles.

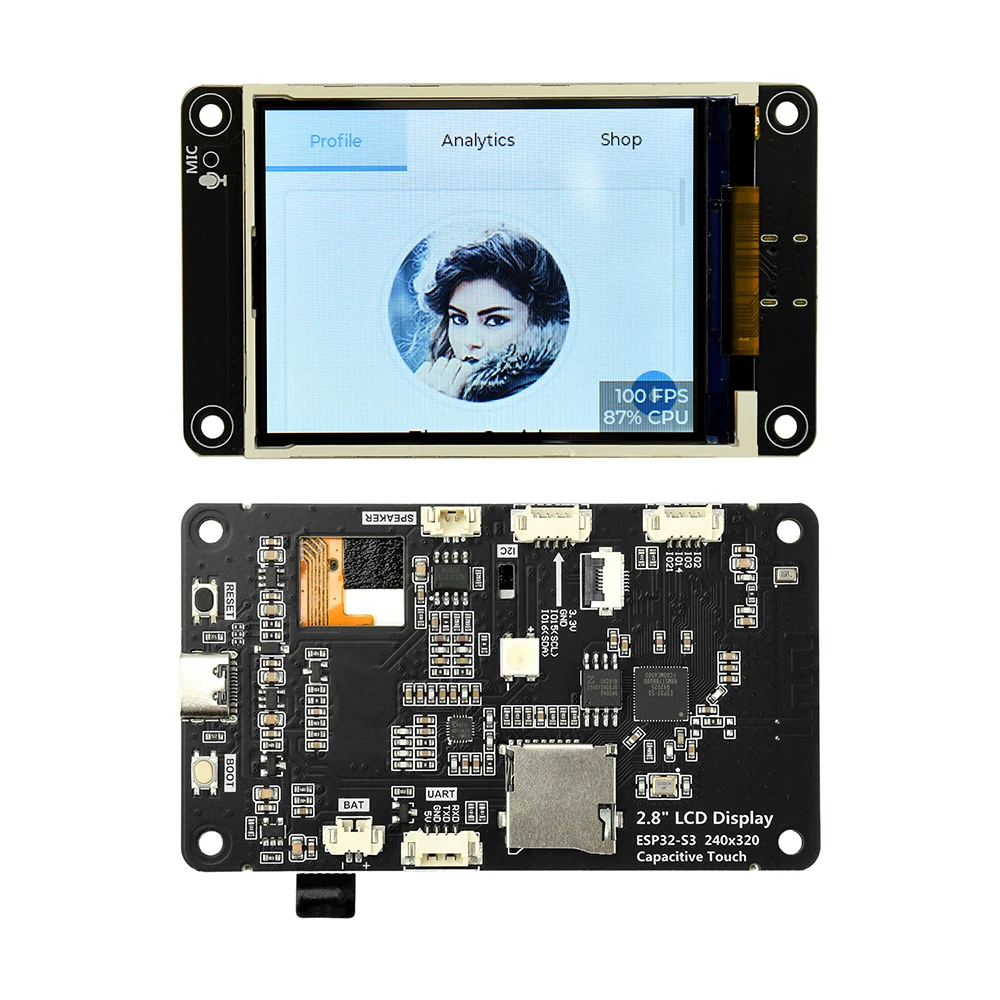

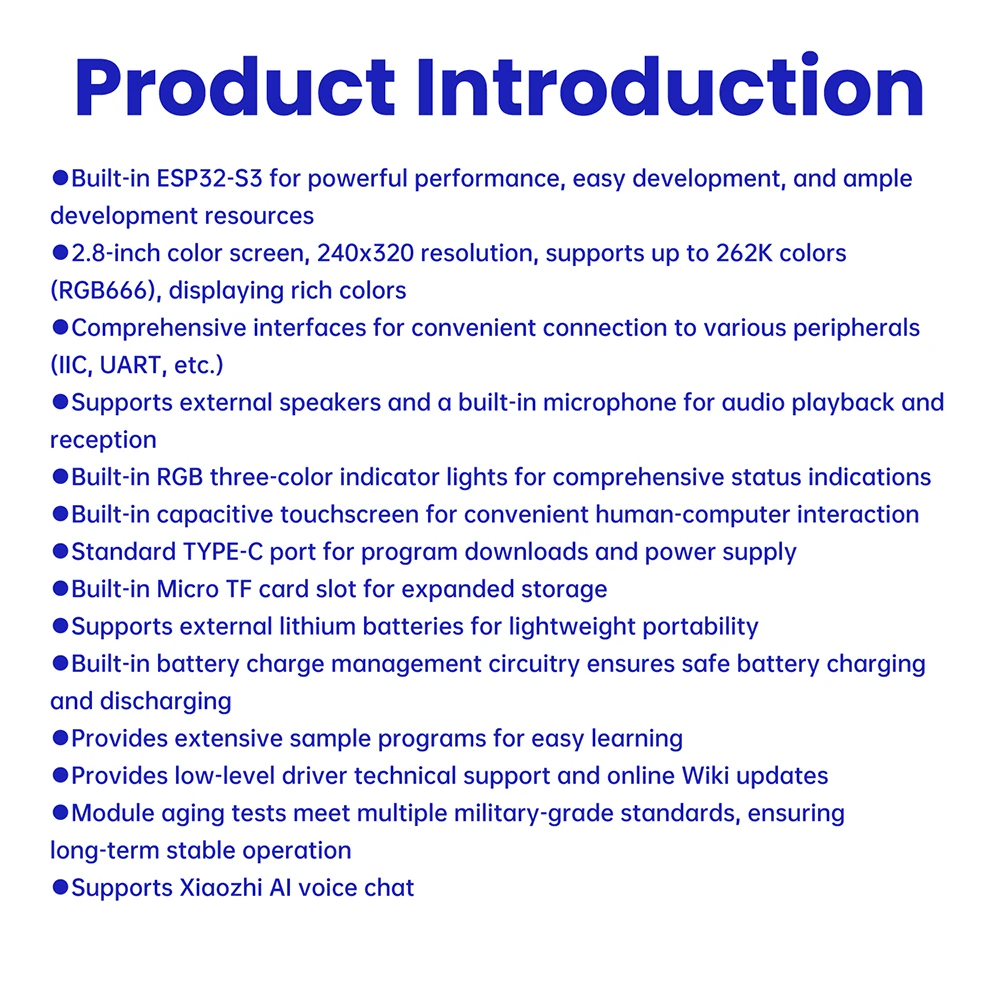

Introducción del producto:
Equipado con ESP32-S3, rendimiento potente, fácil desarrollo y abundantes recursos de desarrollo
Pantalla a color de 2.8 pulgadas, resolución de 240x320, soporte máximo para 262K colores (RGB666), colores de pantalla ricos.

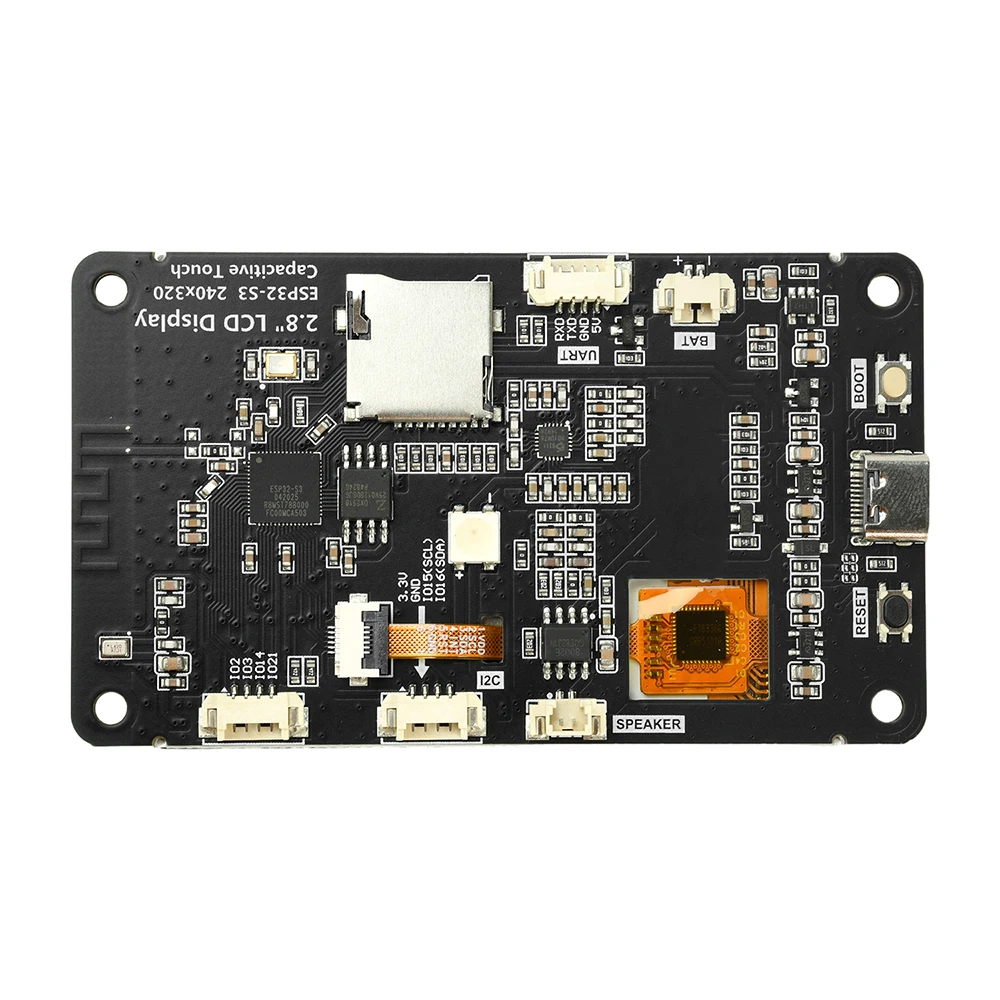

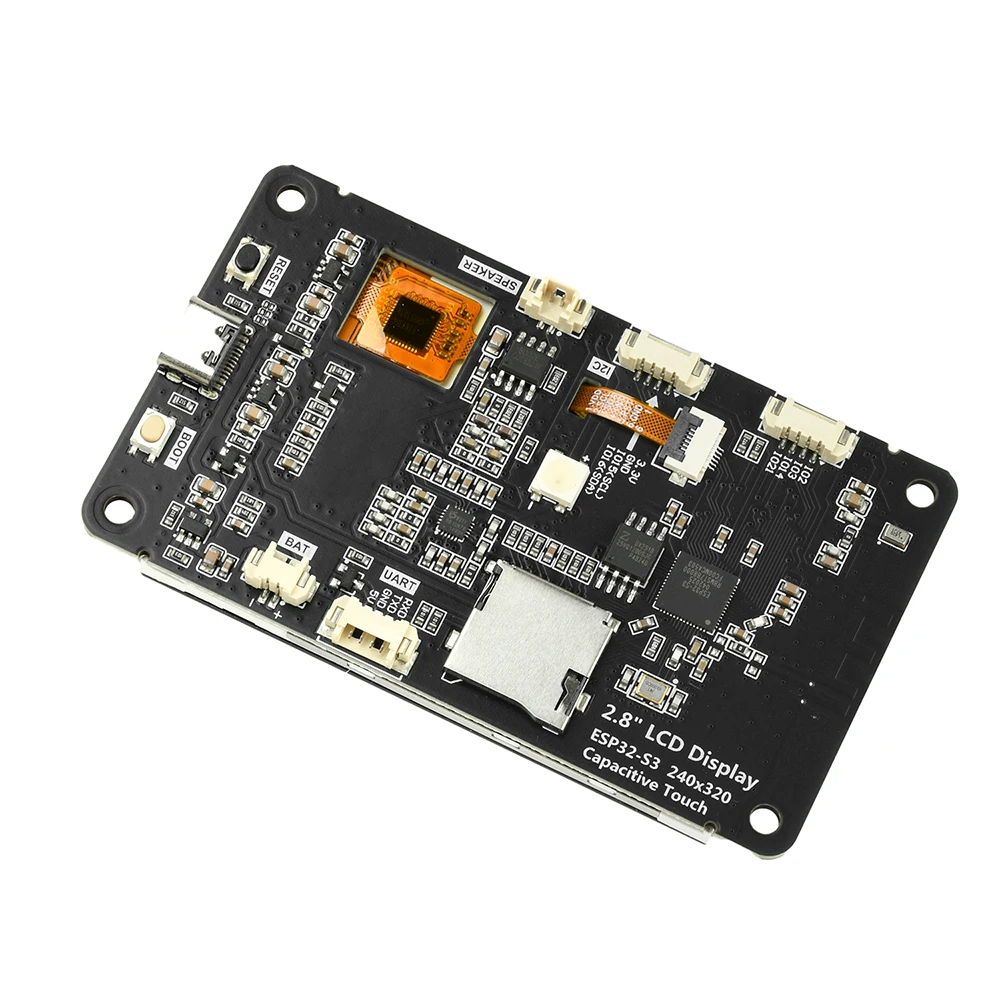

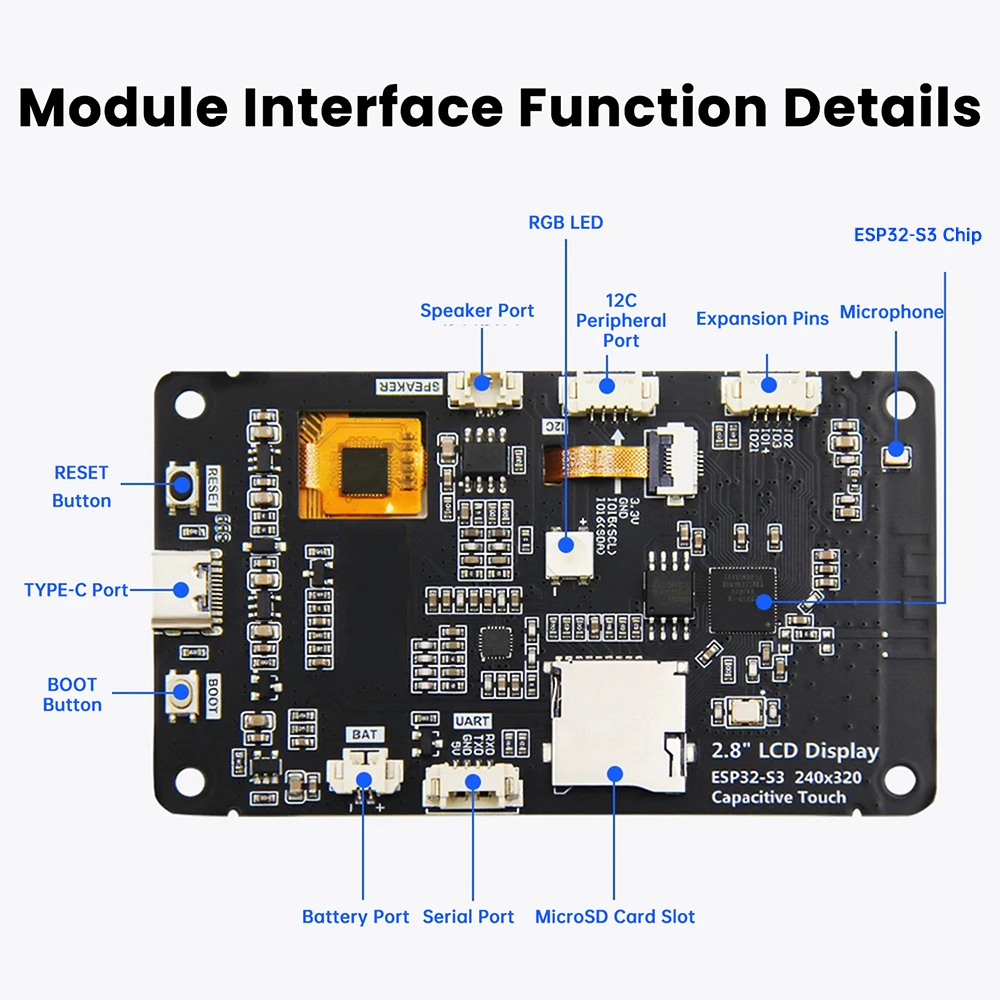

Interfaces ricas, convenientes para conectar varios periféricos (como IIC, UART, etc.)
● Soporta altavoces externos, micrófono integrado, puede reproducir y recibir audio
● Viene con luces indicadoras RGB de tres colores, que proporcionan un rico estado de indicación
Equipado con una pantalla táctil capacitiva, conveniente para la interacción persona-computadora.
Interfaz estándar TYPE-C, conveniente para la descarga de programas y el suministro de energía.
● Viene con una ranura para tarjeta Micro TF para una fácil expansión del almacenamiento
● Admite baterías de litio externas, ligeras y portátiles
● Viene con un circuito de gestión de carga de la batería para garantizar una carga y descarga segura de la batería.
● Proporcionar ejemplos de programas detallados para facilitar el aprendizaje.
● Proporcionar soporte técnico para los controladores subyacentes y actualizar los materiales WIKI en línea.
● Pruebas de envejecimiento del módulo con múltiples detecciones hasta estándares de grado militar, que soportan operación estable a largo plazo

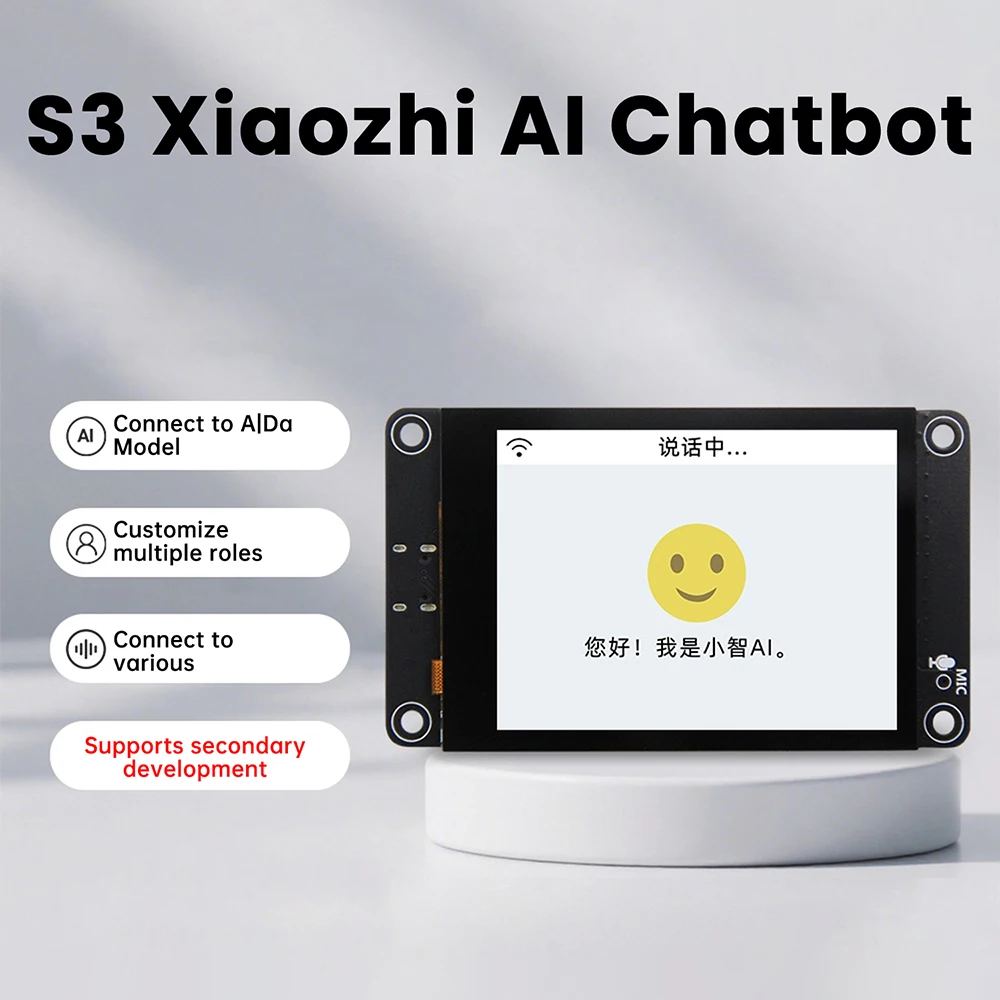

● Soporte para chat de voz con IA Xiaozhi

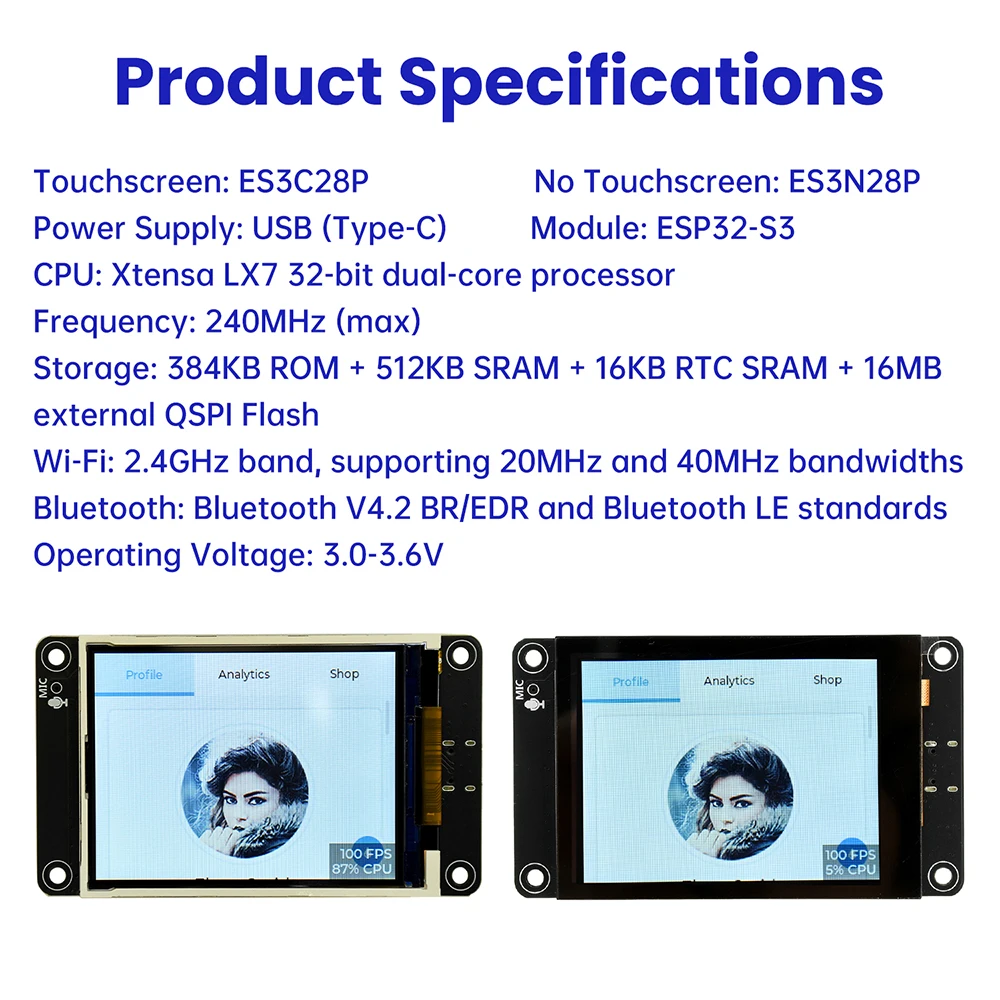

Parámetros básicos del producto:

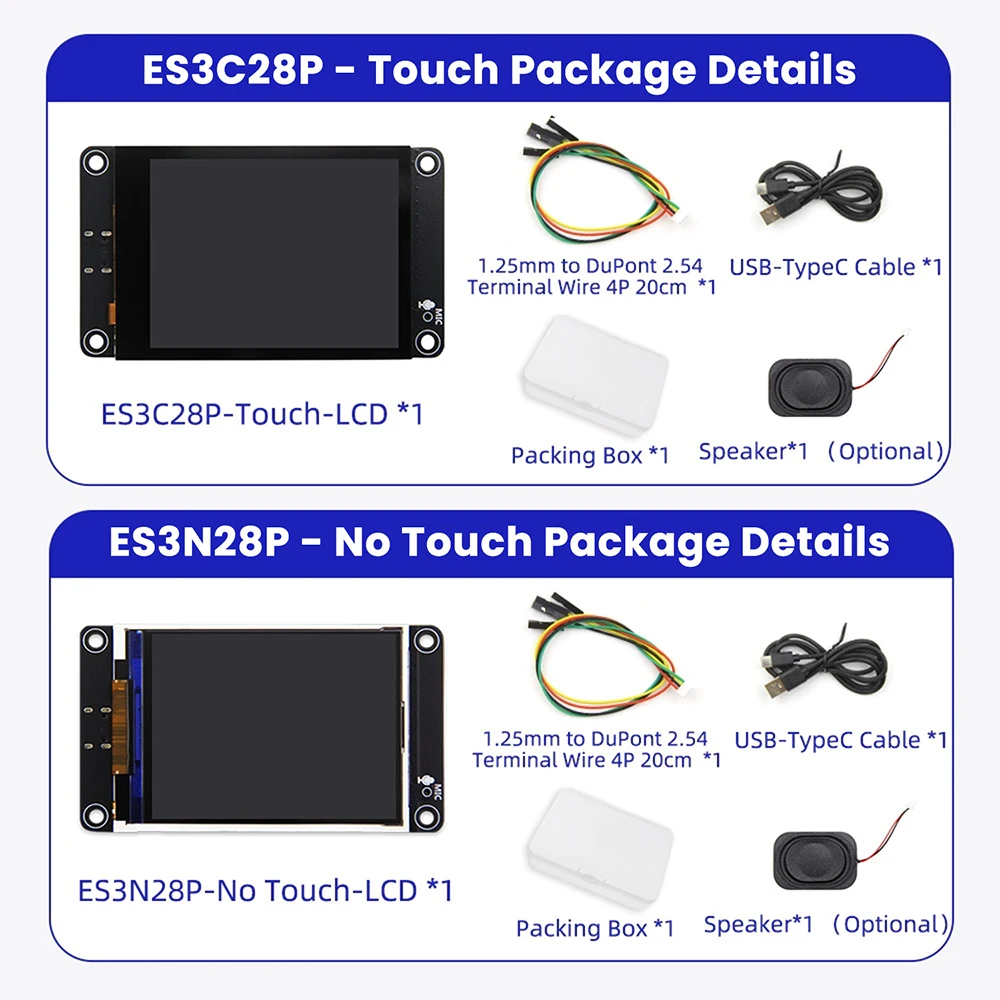

Pantalla táctil disponible: ES3C28P

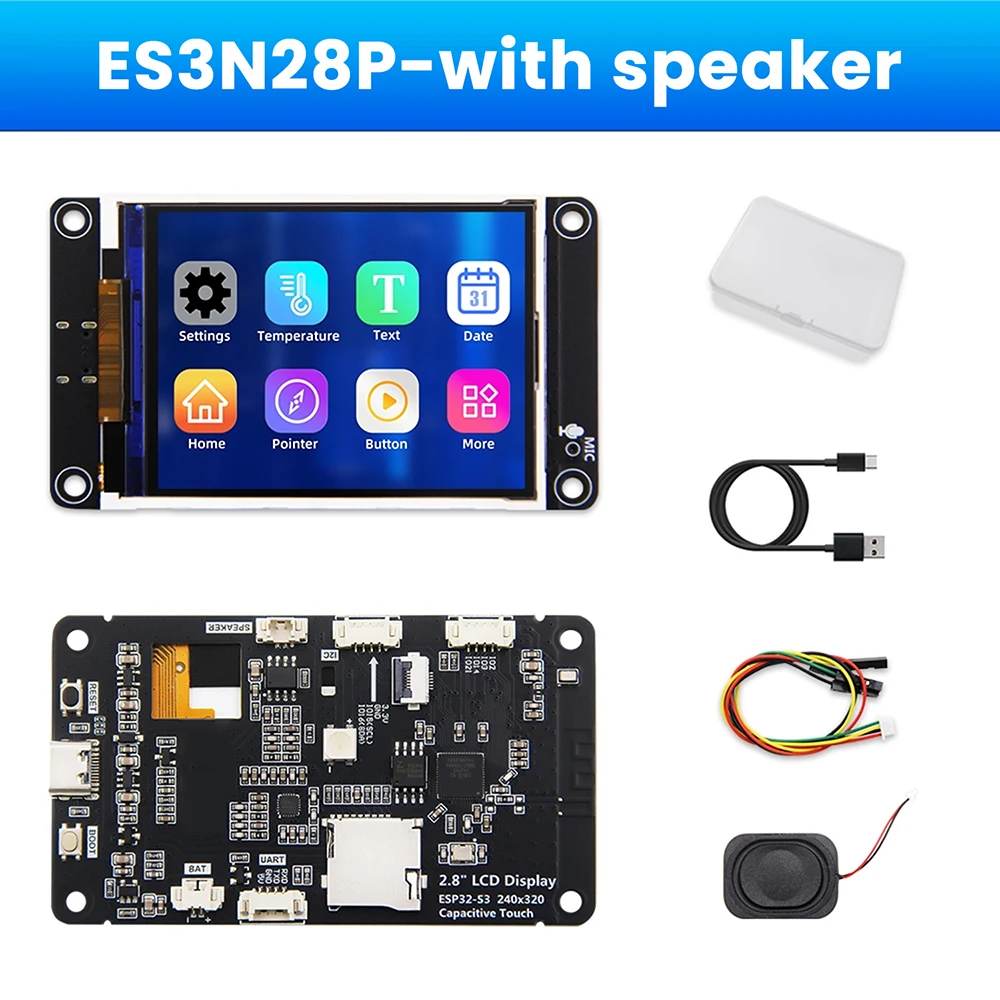

Sin pantalla táctil: ES3N28P
Interfaz de alimentación: USB (Tipo-C)
Módulo: ESP32-S3
CPU: Procesador Xtensa LX7 de doble núcleo de 32 bits
Frecuencia principal: 240MHz (máximo)
Almacenamiento: 384 KB ROM + 512 KB SRAM + 16 KB RTC SRAM + 16 MB Flash QSPI externo
WIFI: La banda de frecuencia de 2.4GHz es compatible con anchos de banda de 20 MHz y 40 MHz.
Bluetooth: Estándares Bluetooth V4.2 BR/EDR y Bluetooth LE
Voltaje de funcionamiento: 3.0~3.6 (V)

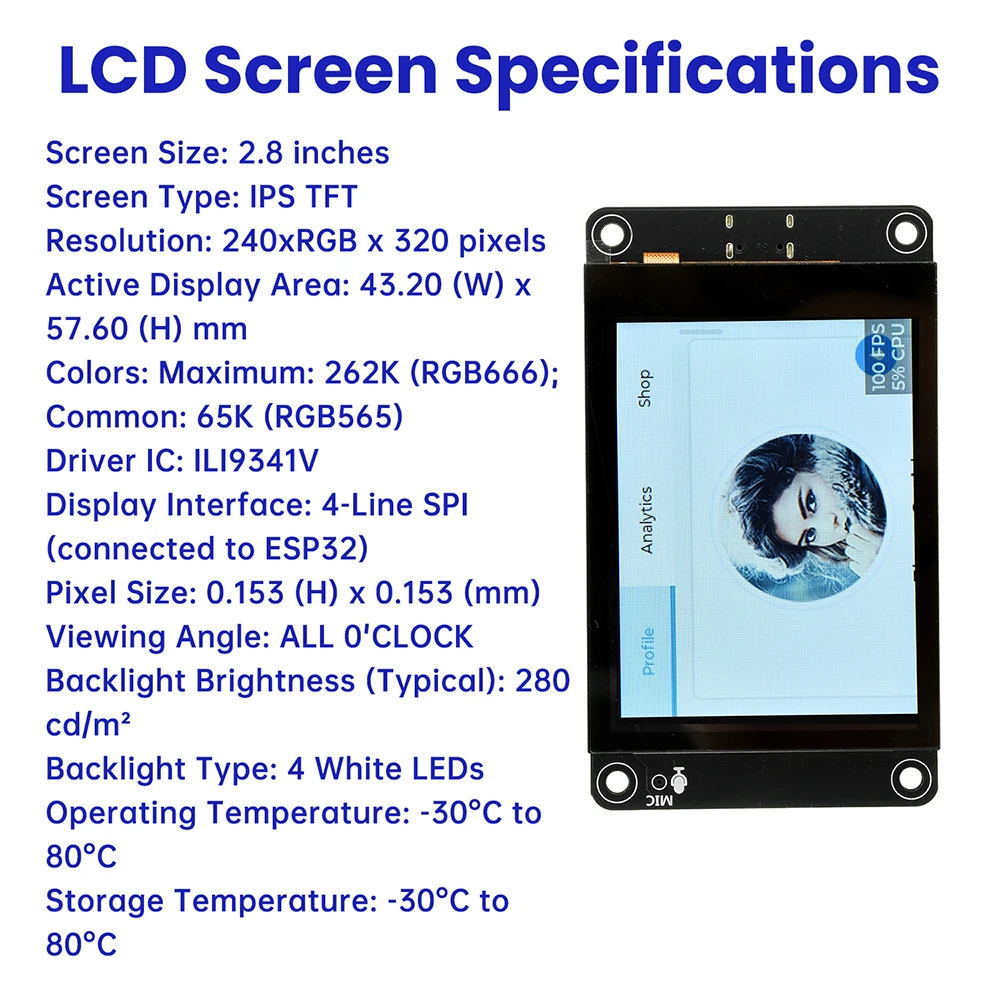

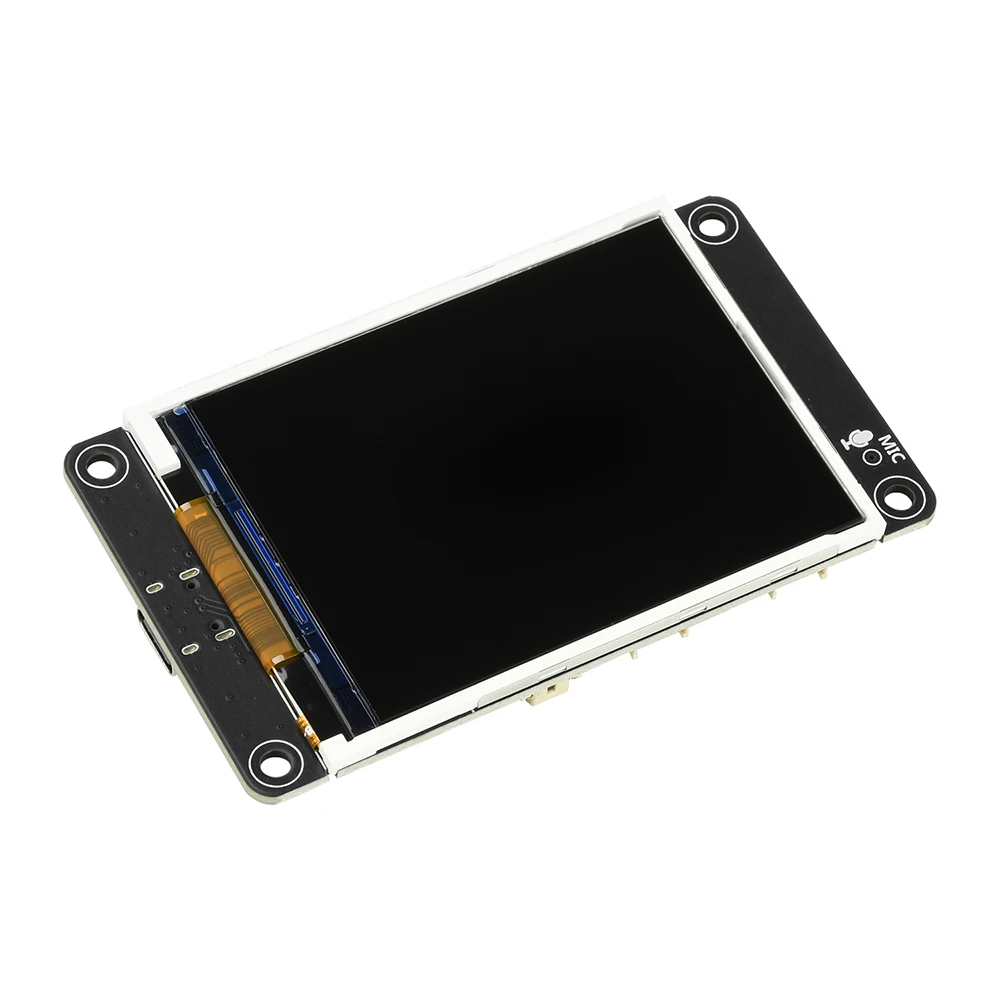

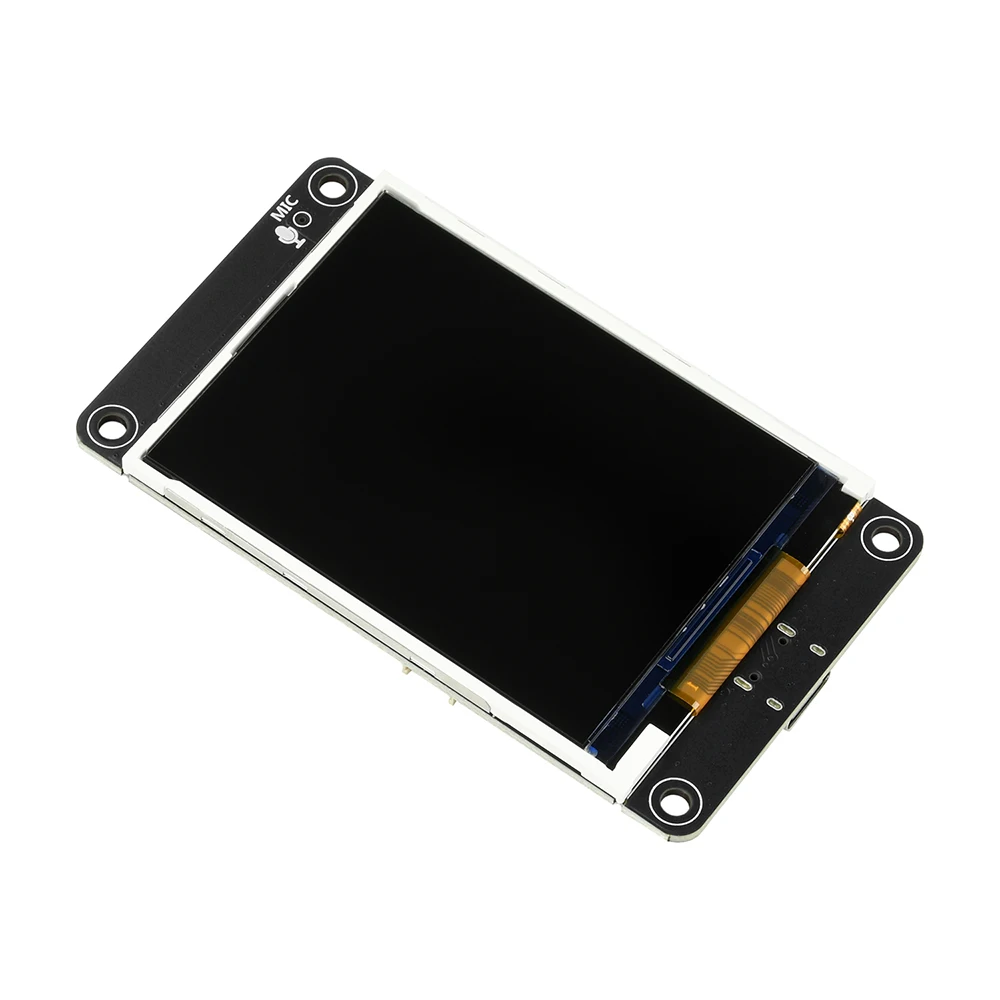

Parámetros de la pantalla LCD:
Tamaño de pantalla: 2,8 pulgadas
Tipo de pantalla: TFT
Resolución: 240xRGBx320 (píxeles)
Área de visualización efectiva: 43.20 (Ancho) x 57.60 (Alto) (mm)
Recuento de colores: Máximo: 262K (RGB666); Comúnmente utilizado: 65K (RGB565)
Controlador IC: ILI9341V
Interfaz de pantalla: SPI de 4 líneas (conectado a ESP32)
Tamaño de píxel: 0.153 (H) x 0.153 (mm)
Ángulo de visión: TODOS A LAS 0 EN PUNTO
Brillo de la retroiluminación (valor típico): 280 cd/m2
Tipo de retroiluminación: LED blanco * 4
Temperatura de trabajo: -30~80 (℃)
Temperatura de almacenamiento: -30~80 (℃)

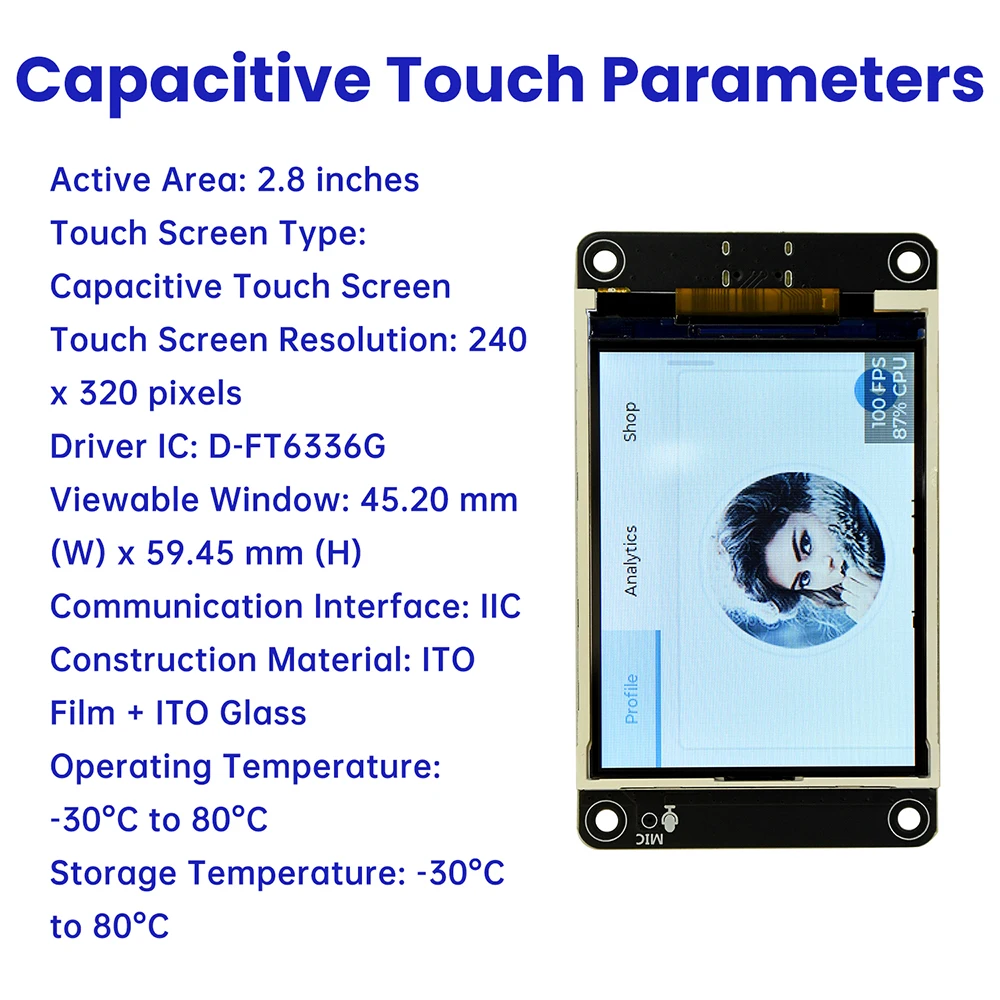

Parámetros de la pantalla táctil capacitiva:
Tamaño del área efectiva: 2,8 pulgadas
Tipo de pantalla táctil: pantalla táctil capacitiva
Resolución de la pantalla táctil: 240x320 (píxeles)
Controlador IC: D-FT6336G
Tamaño de la ventana visual: 45.20 (Ancho) x 59.45 (Alto) (mm)
Interfaz de comunicación: IIC
Material estructural: película de ITO + vidrio de ITO
Temperatura de trabajo: -30~80 (℃)
Temperatura de almacenamiento: -30~80 (℃)

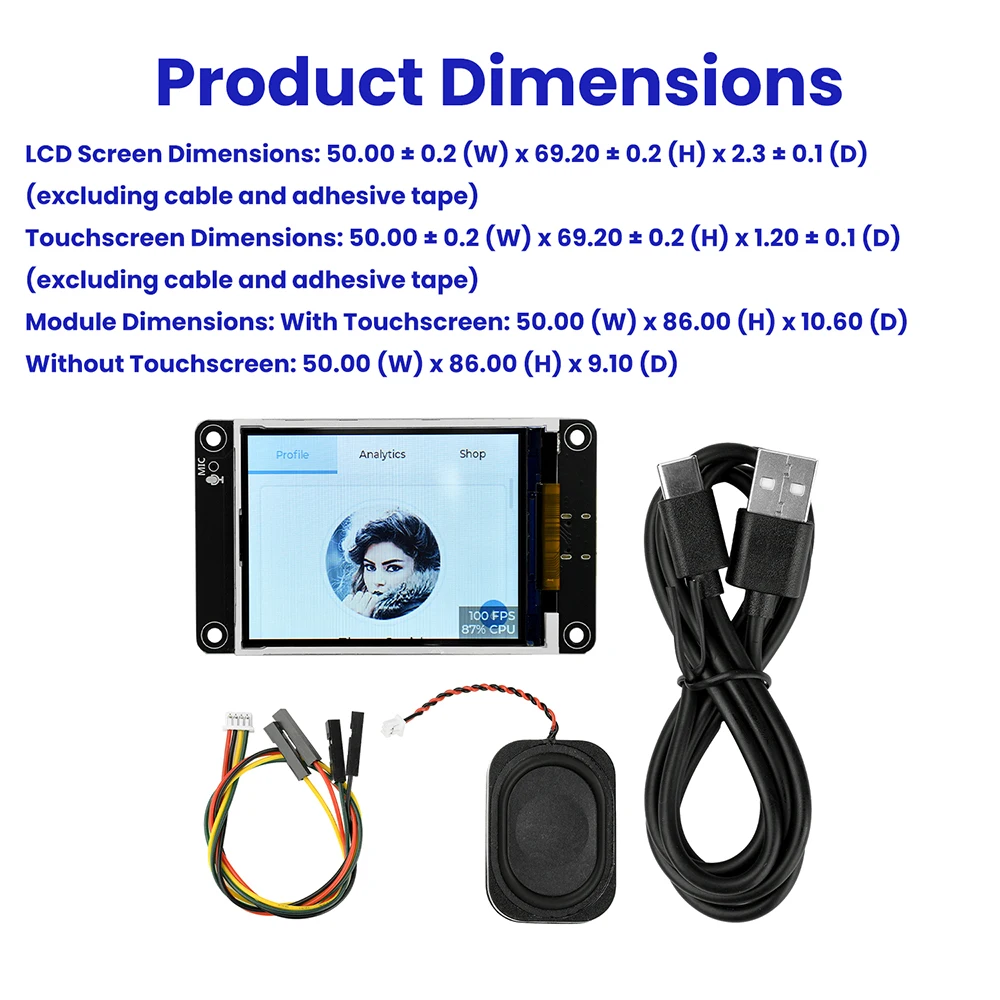

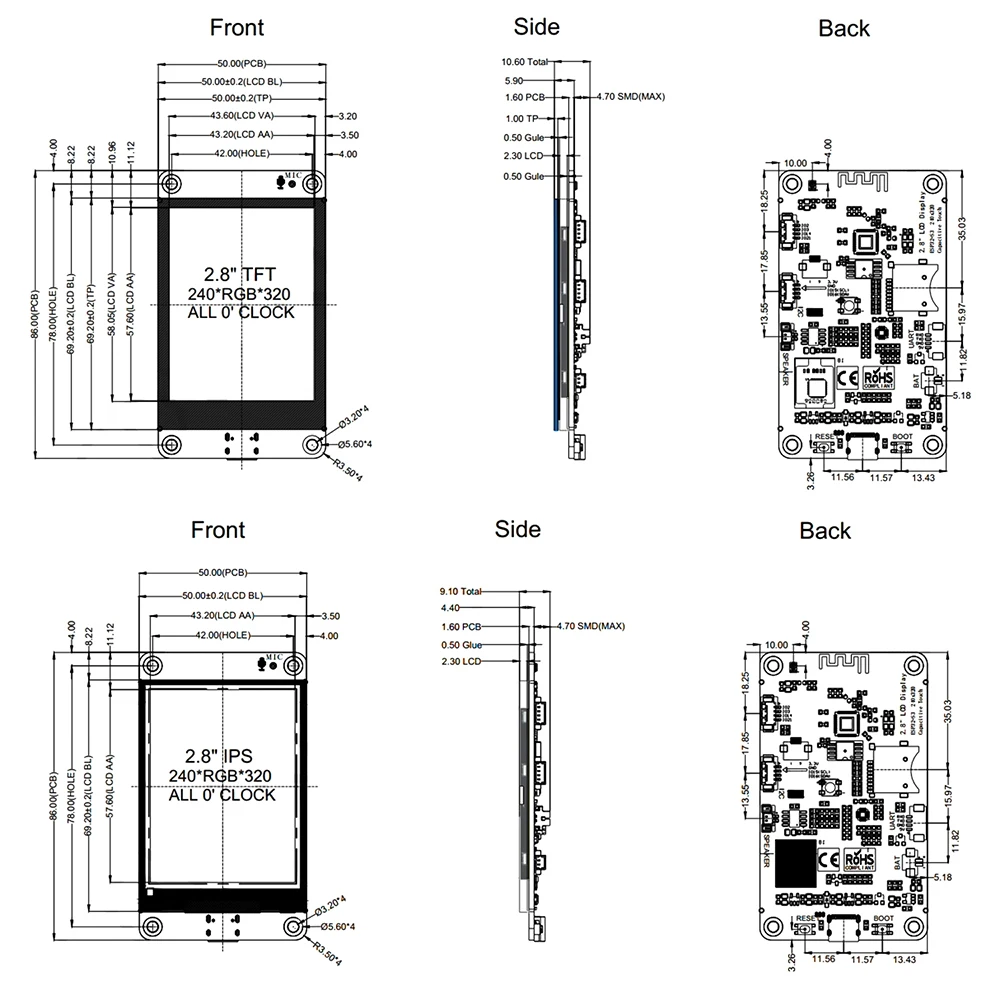

Parámetros de tamaño del producto:
Dimensiones de la pantalla LCD: 50.00 ± 0.2 (Ancho) x 69.20 ± 0.2 (Alto) x 2.3 ± 0.1 (Profundidad) (excluyendo el cableado y el respaldo adhesivo)
Dimensiones de la pantalla táctil: 50.00 ± 0.2 (Ancho) x 69.20 ± 0.2 (Alto) x 1.20 (Profundidad) ± 0.1 (Profundidad) (excluyendo el cableado y el respaldo adhesivo)

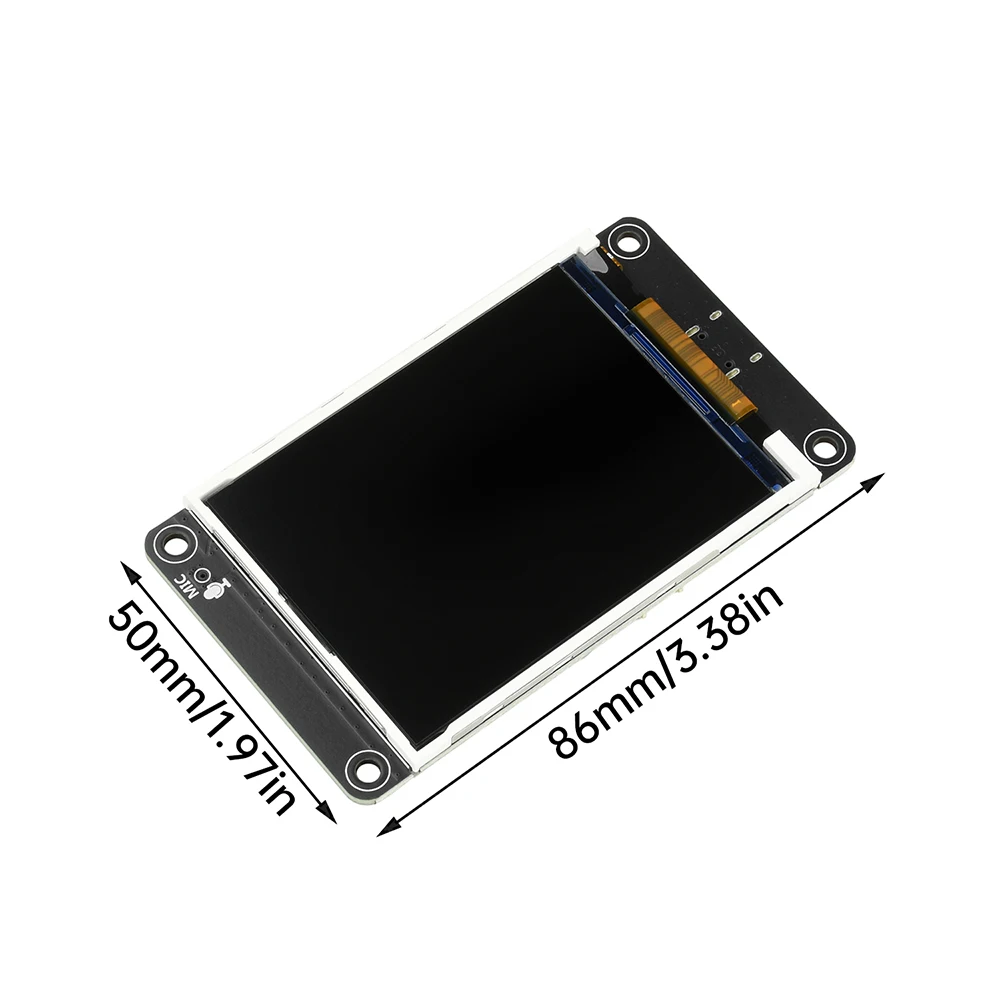

Dimensiones del módulo: con pantalla táctil: 50.00 (Ancho) x 86.00 (Alto) x 10.60 (Profundidad)
Sin pantalla táctil: 50.00 (Ancho) x 86.00 (Alto) x 9.10 (Profundidad)

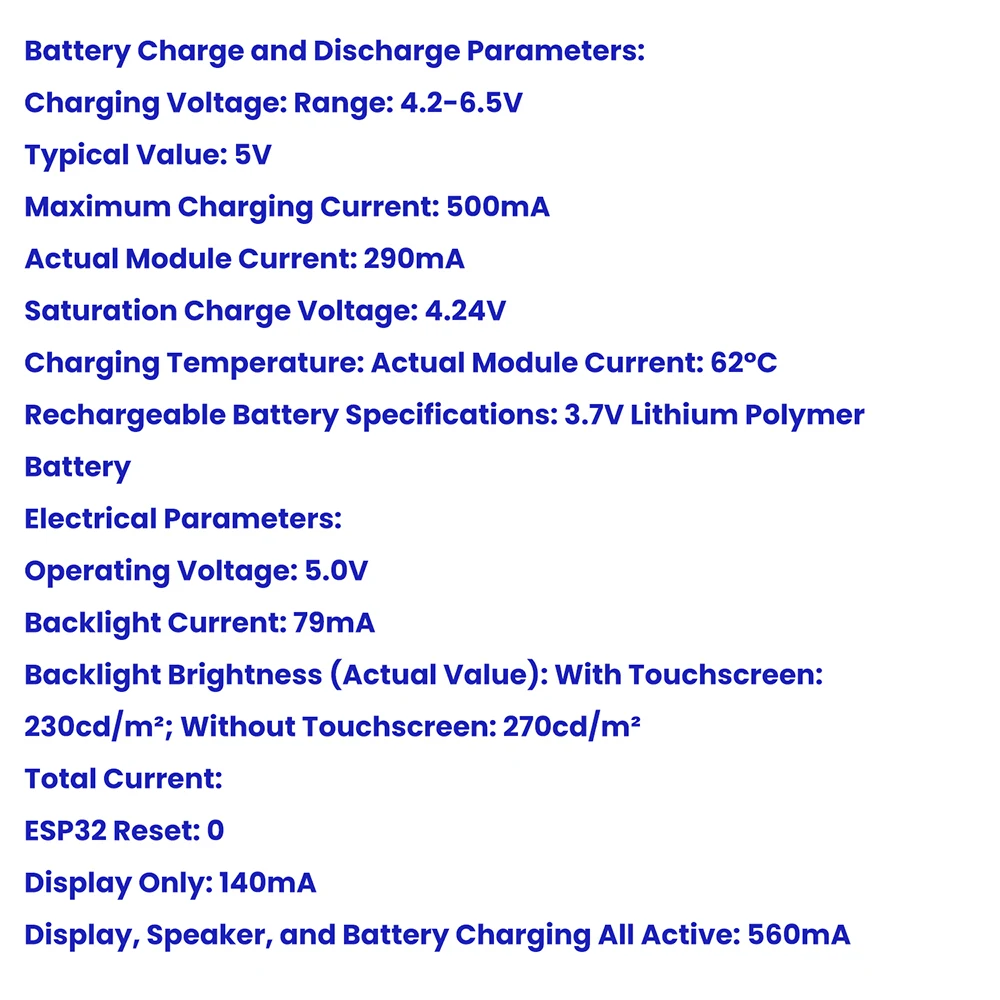

Parámetros de carga y descarga de la batería:
Voltaje de carga: Rango: 4.2~6.5 (V)
Valor típico: 5V
Corriente máxima de carga: 500mA
Valor real del módulo: 290mA
Voltaje de saturación de carga: 4.24V
Temperatura de carga: Valor máximo real del módulo: 62 ℃
Especificación de la batería recargable: batería de polímero de litio de 3,7 V
Parámetros eléctricos:
Voltaje de funcionamiento: 5.0V
Corriente de retroiluminación: 79mA
Brillo de la retroiluminación (valor real): con pantalla táctil: 230 cd/m2; sin pantalla táctil: 270 cd/m2
Corriente total:
Reinicio del ESP32: 0
Solo la pantalla funciona: 140mA
La pantalla, el altavoz y la carga de la batería funcionan: 560 mA
desperdicio de energía
0,7w (solo funciona la pantalla)
2.8W (pantalla, altavoz, carga de batería, todo funcionando)

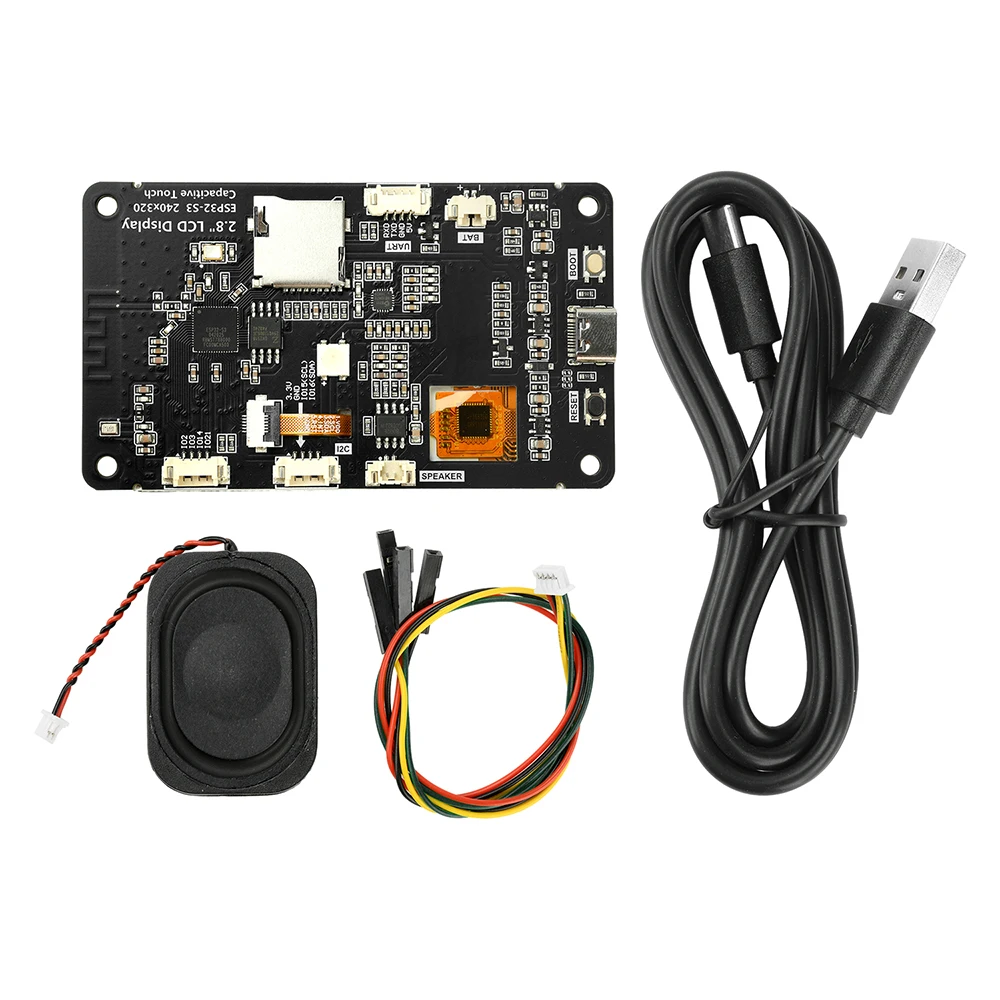

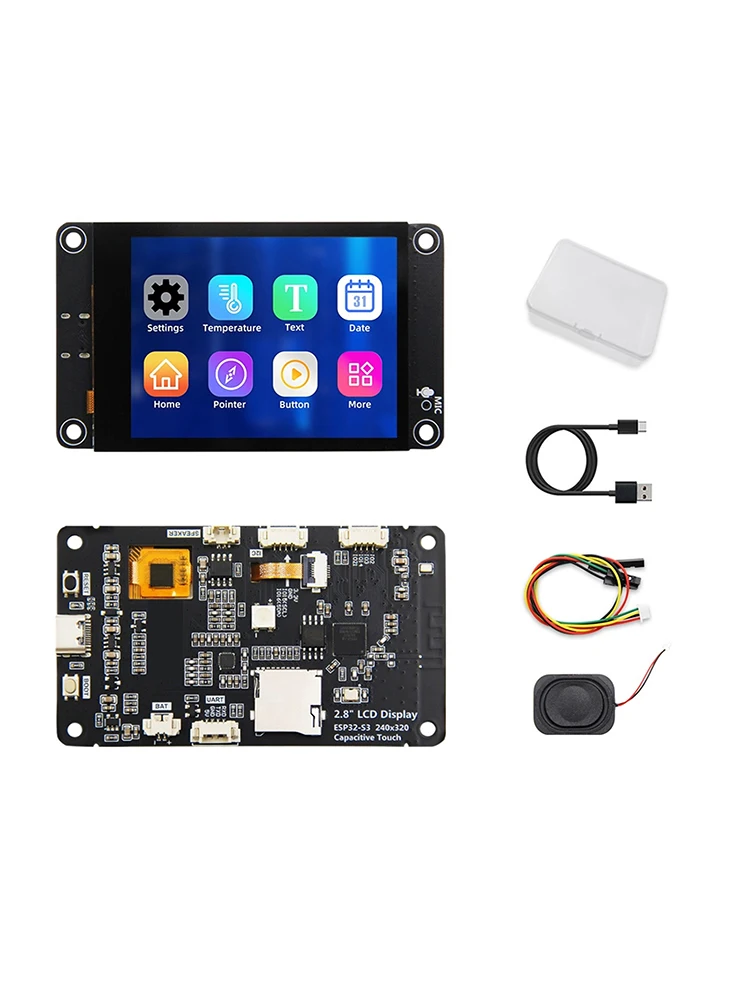

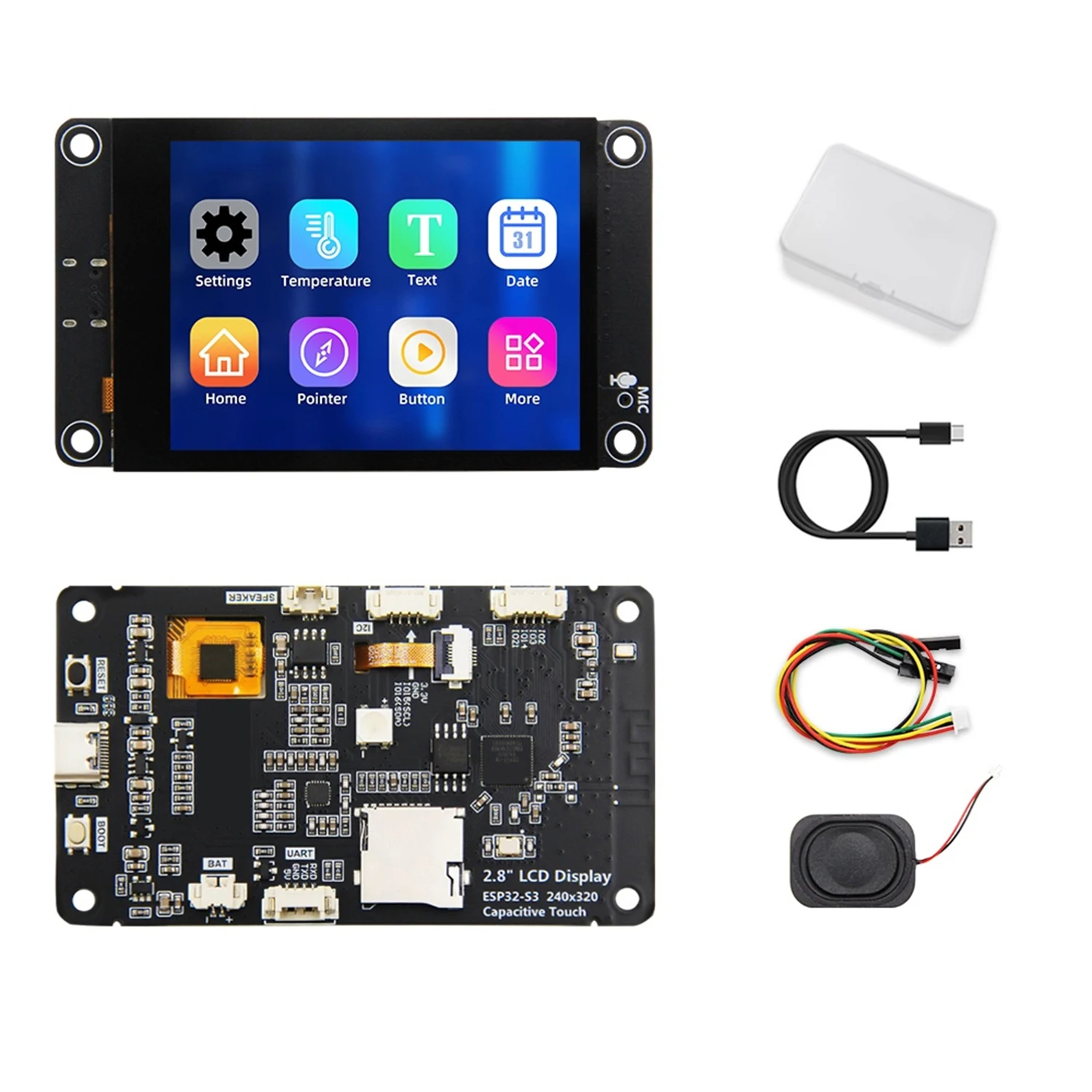

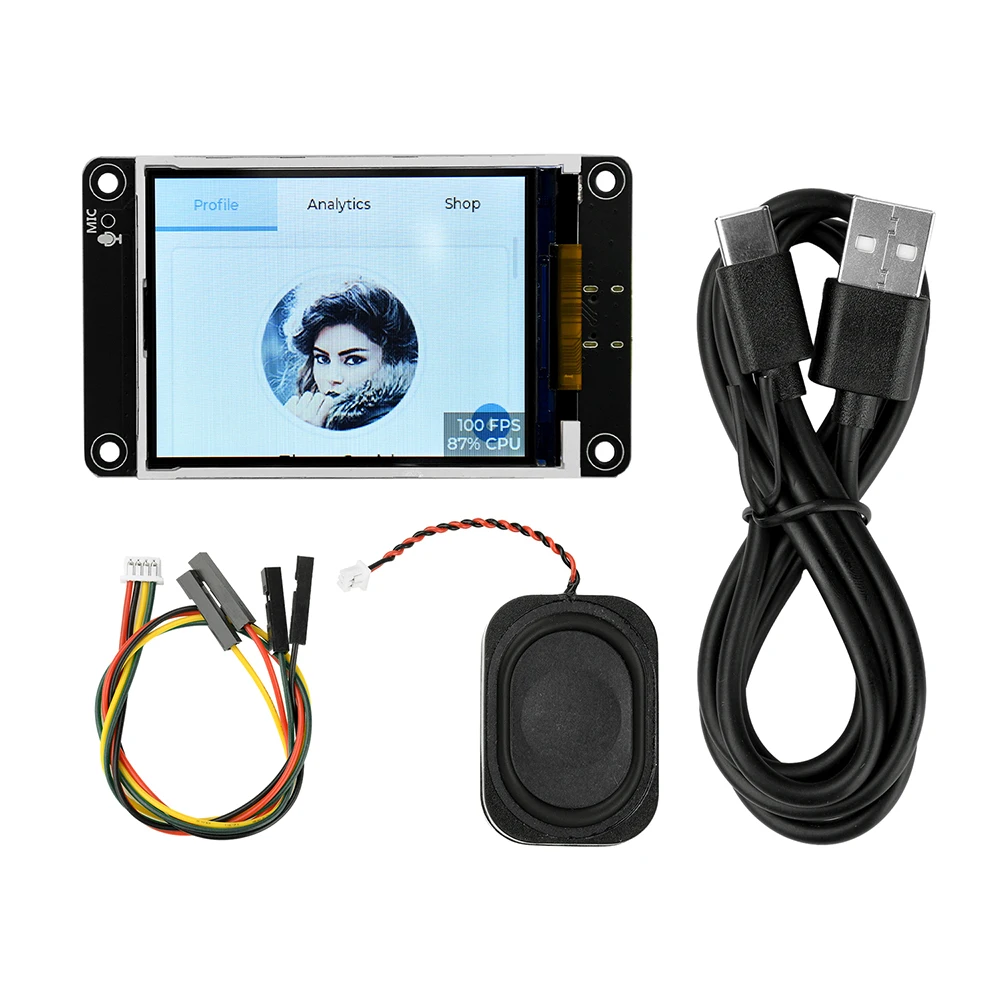

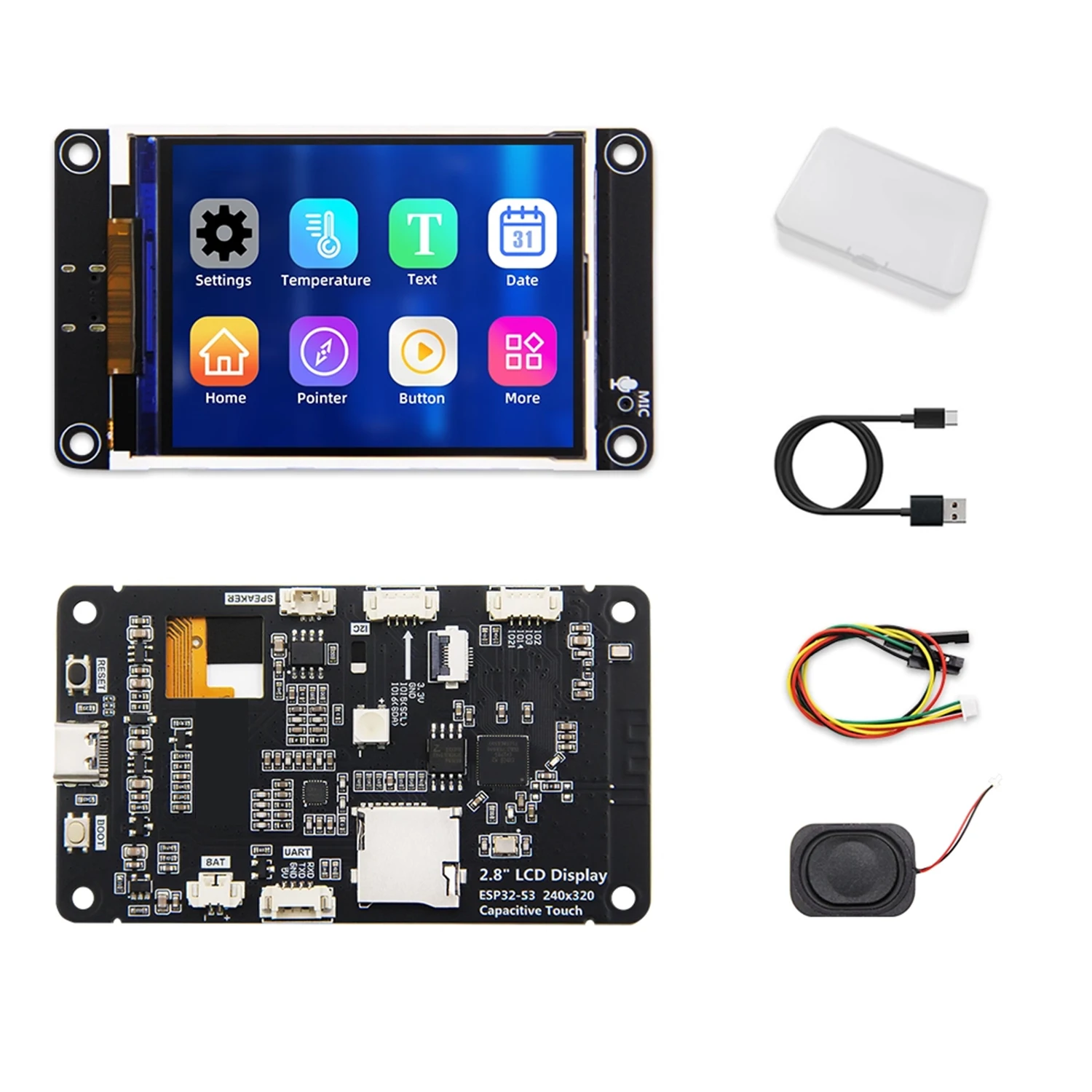

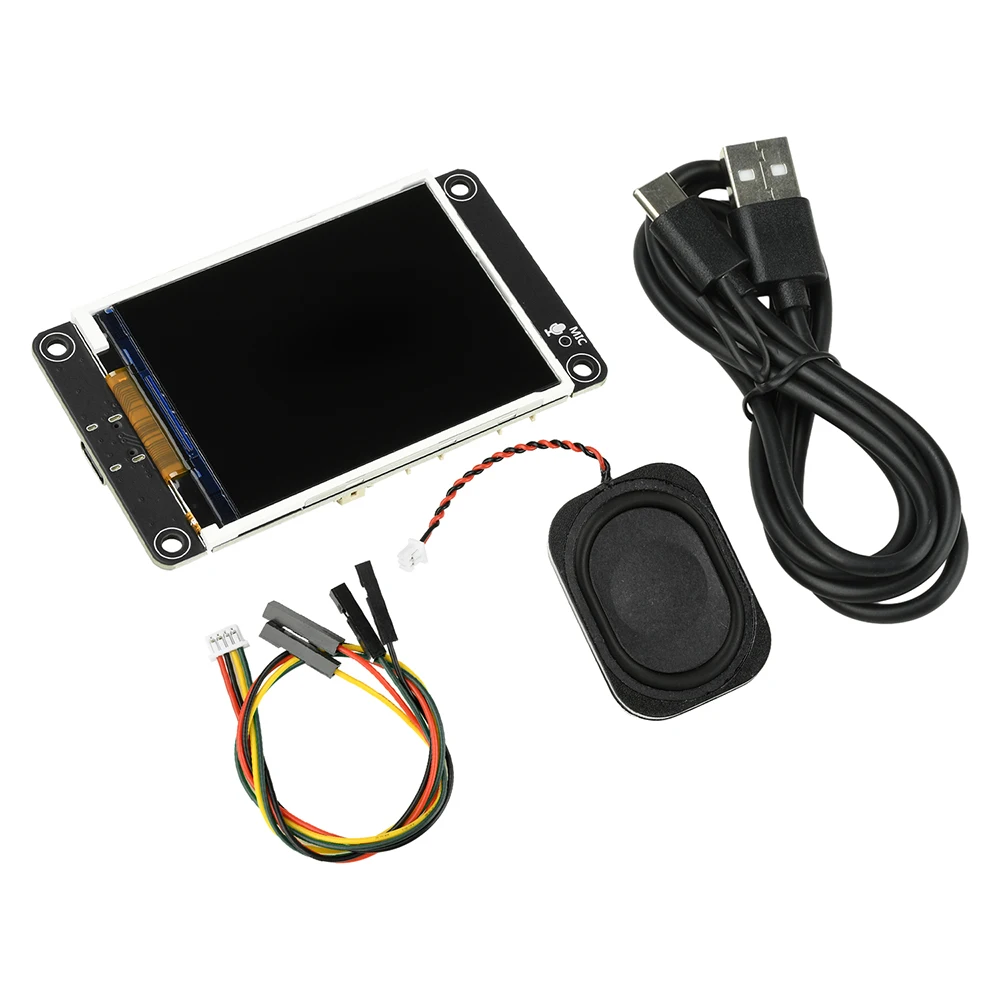

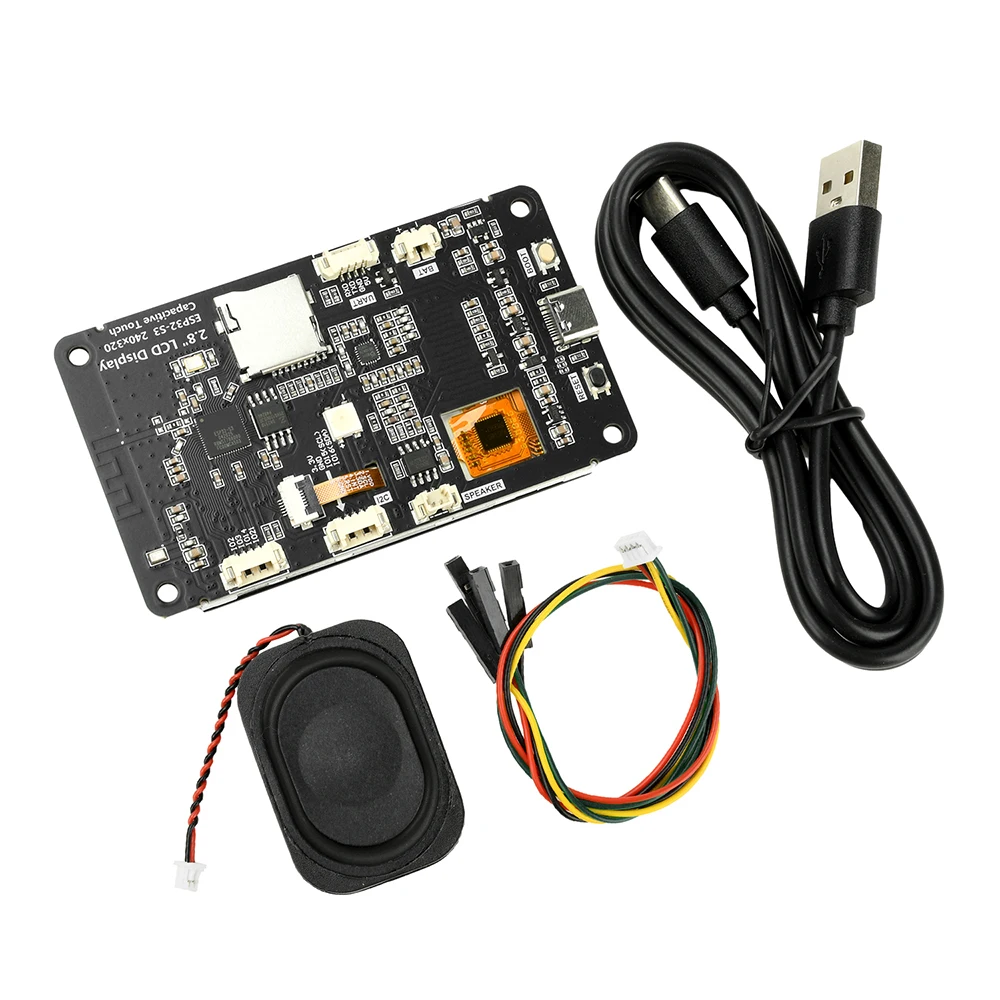

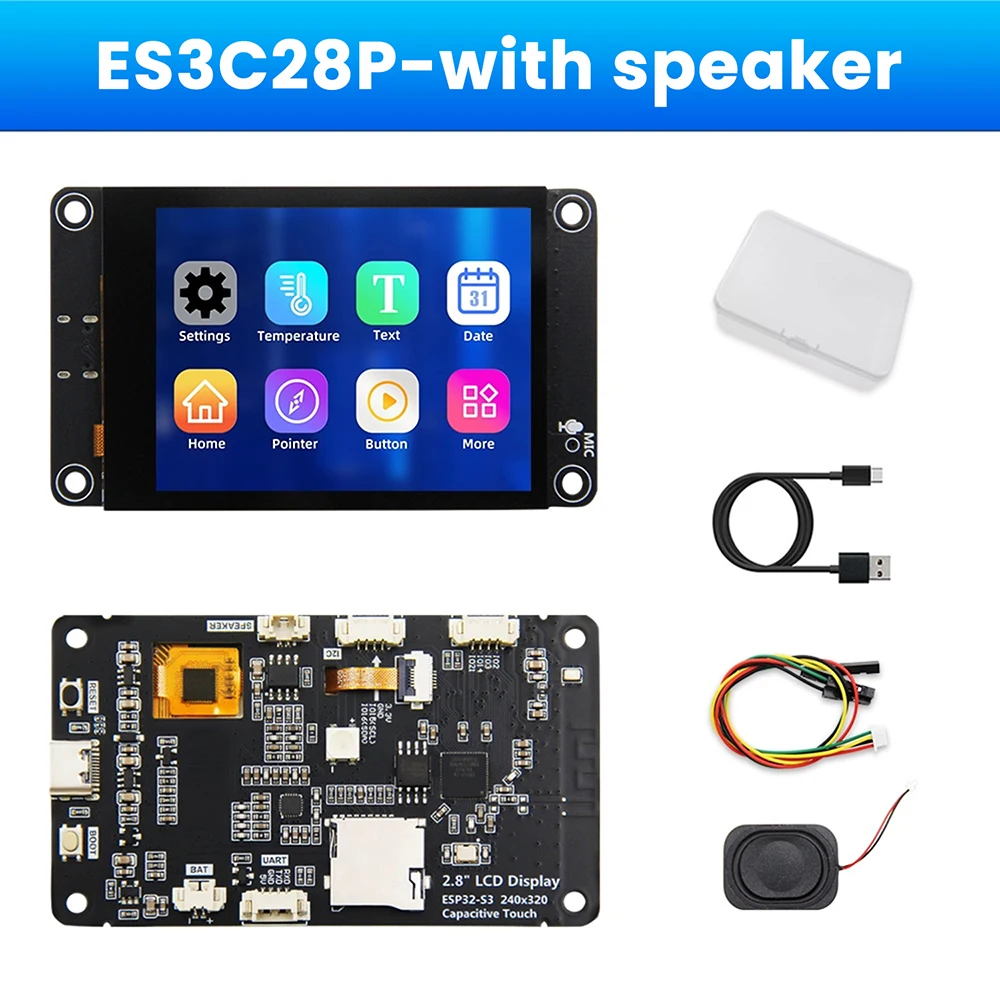

Lista de productos:
1X placa de desarrollo

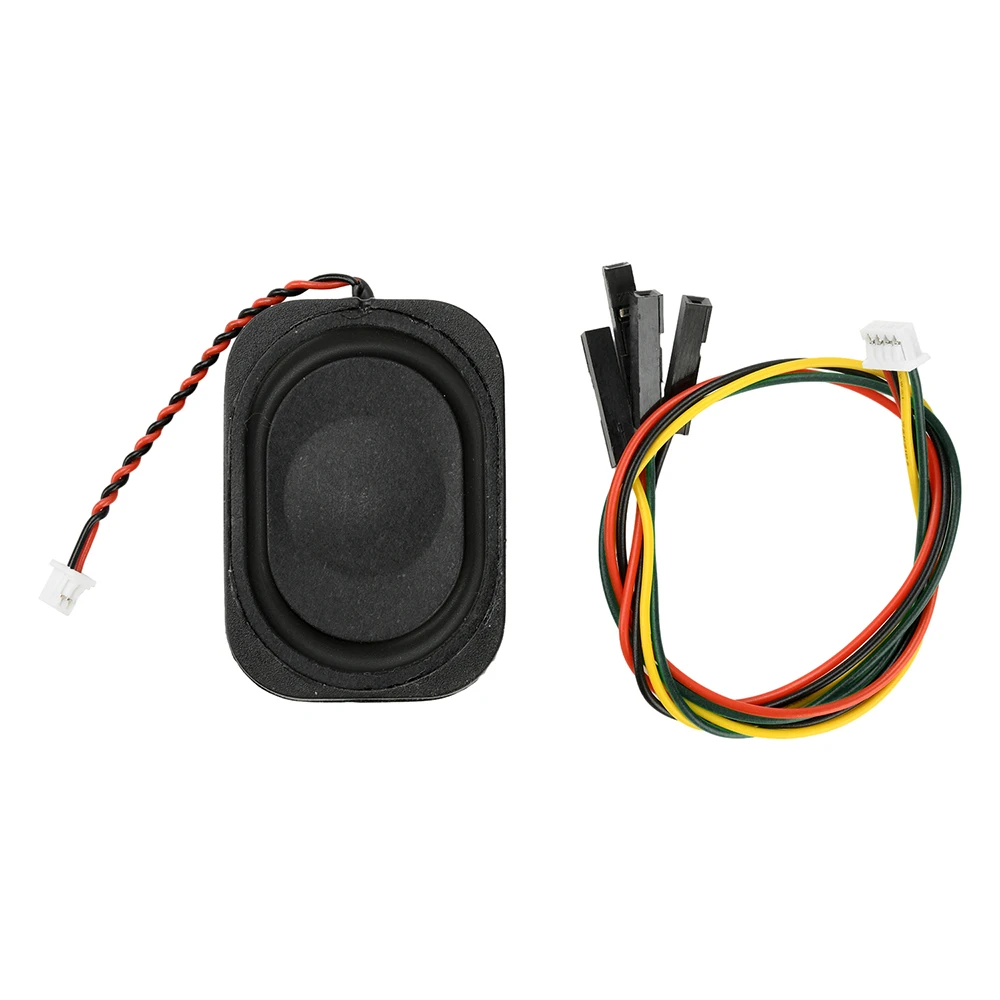

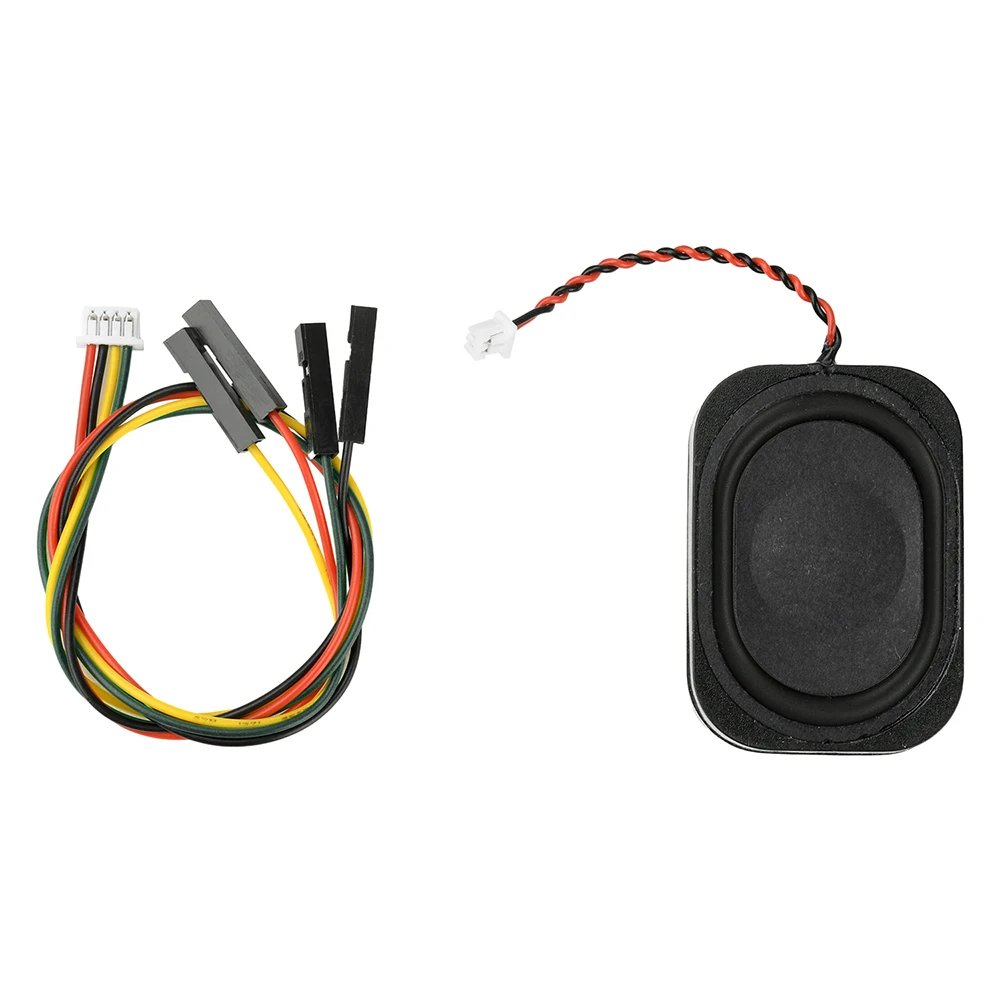

1X cable terminal

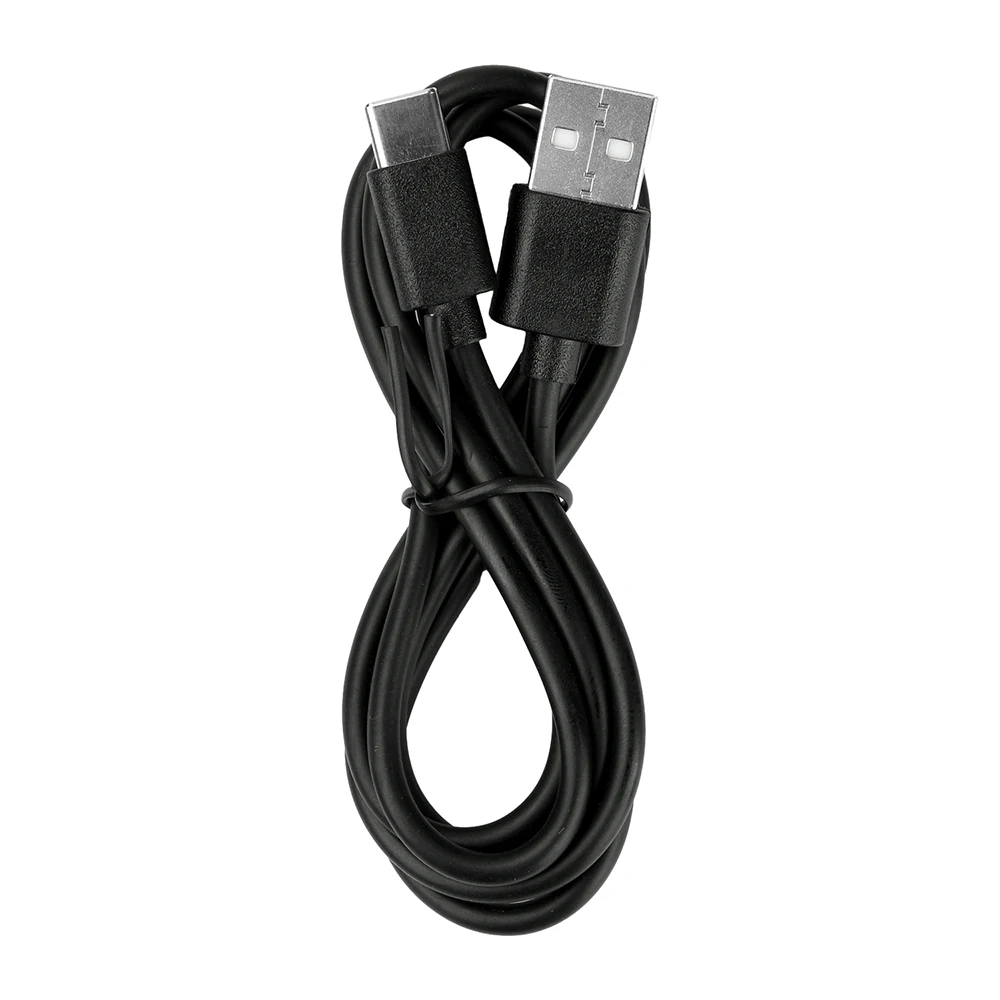

1 cable de alimentación
1 altavoz
