Descripción del producto

Módulo de filtro de paso bajo para fuente de alimentación de CC, supresor de rizado y ruido para señal de ±3V/±5V, ancho de banda de 100Hz-100MHz, filtro de alimentación limpia


Introducción del producto:

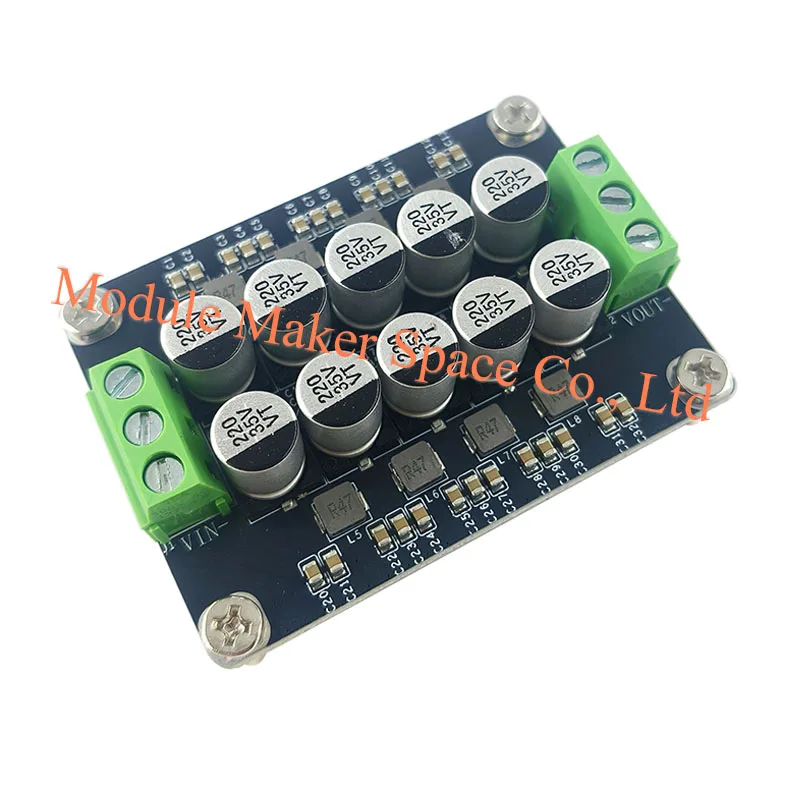

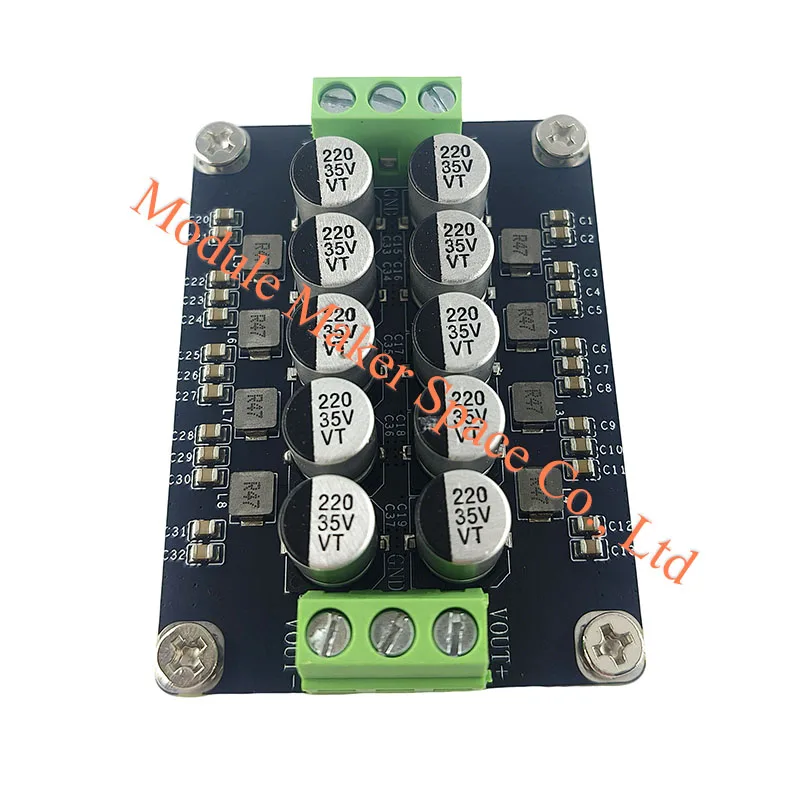

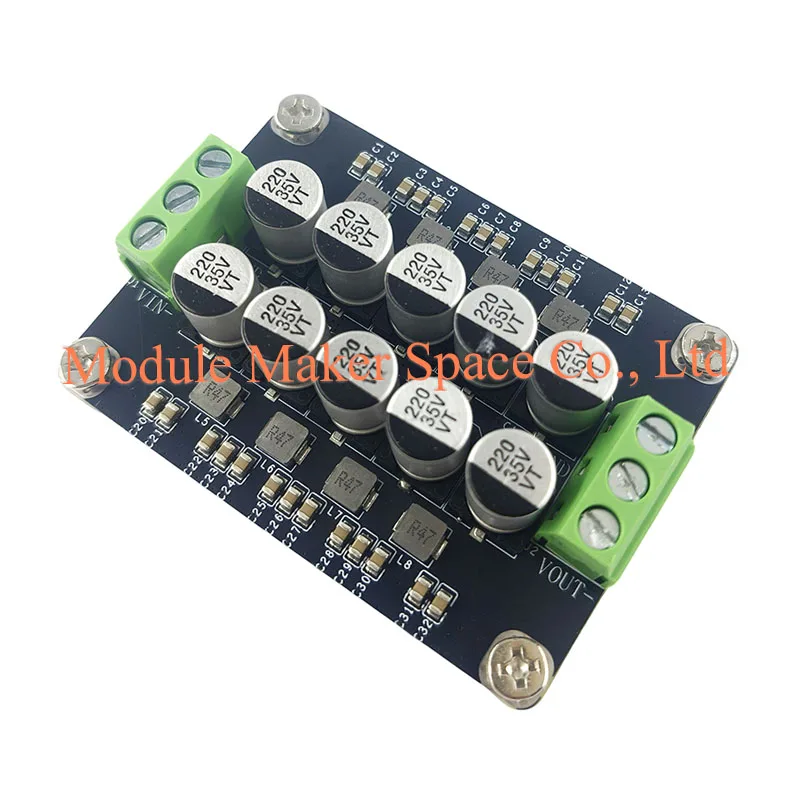

El módulo de filtro de potencia de doble riel DC-L es una solución de filtrado compacta y de alto rendimiento diseñada para circuitos electrónicos sensibles que requieren rieles de alimentación positivos y negativos excepcionalmente limpios. Al integrar una combinación precisa de condensadores e inductores en una topología de filtro de paso bajo, suprime eficazmente los armónicos, el ruido y el rizado en un amplio espectro de frecuencias. Con un diseño robusto capaz de manejar hasta ±5A y ±35V, este módulo es la elección ideal para aplicaciones donde la integridad de la alimentación es primordial.

Especificaciones:

  • Modelo: POWER_DC_LPF_PN

  • Tipo: Filtro de línea de alimentación de CC de doble riel (positivo y negativo)

  • Tensión nominal máxima: ±35V (Entrada/Salida)

  • Clasificación de corriente máxima: ±5A (Entrada/Salida)

  • Baja caída de tensión: Típicamente 0.1V por Amperio, asegurando una pérdida de potencia mínima.

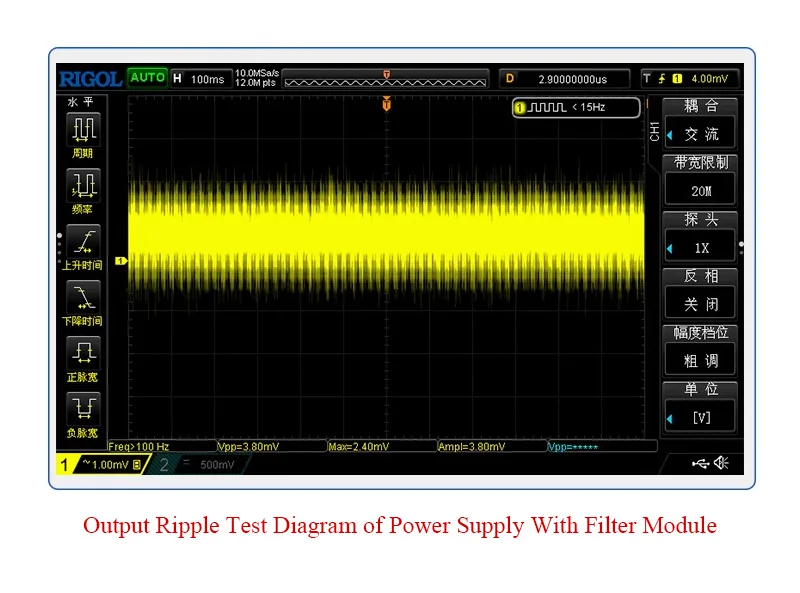

  • Filtrado de Ruido de Banda Ancha: Atenúa eficazmente el ruido de 100 Hz a 100 MHz.

  • Alta supresión de ruido:

    • 20dB dentro de 100Hz-500Hz

    • 40dB dentro de 500Hz-3kHz

    • 50dB (hasta 60dB máx.) dentro de 3kHz-100MHz

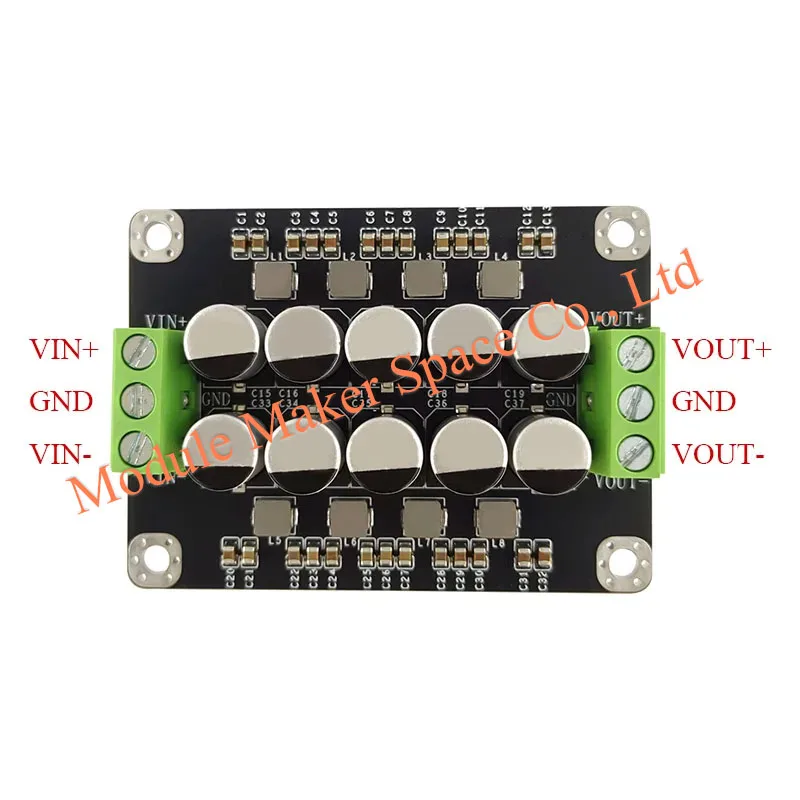

  • Interfaz: Bloques de terminales de tornillo con paso estándar de 5,08 mm para una conexión segura.

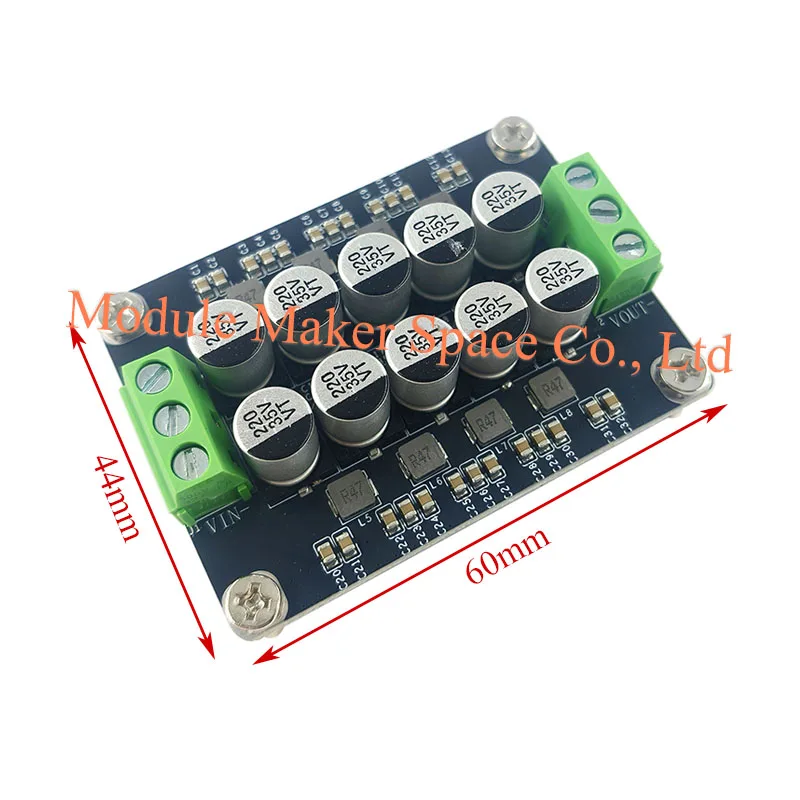

  • Diseño compacto: Mide solo 60 mm x 44 mm con un perfil liviano de aproximadamente 25 g.

  • Nota: Este módulo es un filtro pasivo y no incluye control de habilitación/deshabilitación ni circuitos de protección de energía integrados.

Aplicación principal
Este filtro está diseñado específicamente para escenarios con requisitos estrictos de bajo ruido y rizado en la fuente de alimentación. Es indispensable en:

  • Circuitos analógicos y digitales de precisión (p. ej., amplificadores operacionales, ADCs/DACs)

  • Equipos de audio y video de alta fidelidad.

  • Instrumentos de medición sensibles, sistemas de adquisición de datos y equipos de prueba de laboratorio.

  • Módulos de comunicación RF y sistemas de control donde las referencias de voltaje estables son críticas.


Sobre nosotros:

Comercializamos todo tipo de marcas de CI a nivel mundial.
Nuestros productos se aplican ampliamente en los campos civil, industrial y militar: trabajo, comunicación, electrodomésticos, RF, visualización de video, desarrollo de memorias RAM, instrumentos médicos, sistemas de alimentación, dispositivos controlados por programa, dispositivos digitales, equipos industriales, equipos de aviación y navegación, etc.

También suministramos placas amplificadoras, pantallas LCD, soldadores, controladores de temperatura, controladores solares MPPT, cargadores, balanceadores activos, BMS, probadores de baterías, indicadores, ESP8266, entre otros.

Contamos con un amplio conocimiento de la industria y un inventario suficiente. Esto nos permite ofrecer un soporte técnico completo y versátil a nuestros clientes. Nuestros productos se han exportado a muchos países y regiones de todo el mundo, y gozamos de una buena reputación entre nuestros clientes. Damos la bienvenida a clientes, cámaras de comercio y amigos de todo el mundo a contactarnos y buscar una cooperación mutuamente beneficiosa.

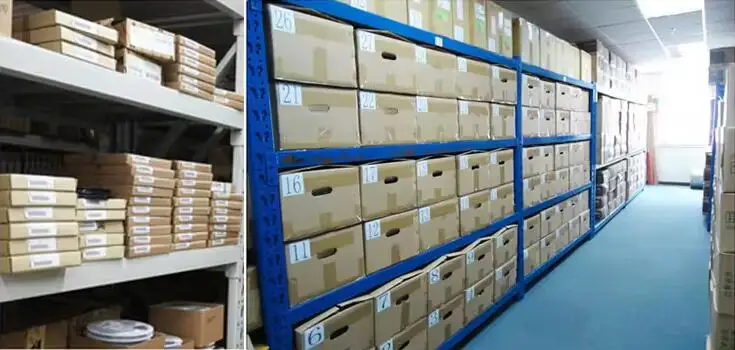

Almacén de la empresa:
