Parámetros técnicos |
|
Capacidad |
100-5000KG |
Sensibilidad de salida |
1.0-2.0±0.05mV/V |
Saldo Cero |
±2% del valor total |
No linealidad |
±0.05-±0.1%F.S. |
Histéresis |
±0.05%F.S. |
Repetibilidad |
±0.05%F.S. |
Creep (30 min) |
±0.05%F.S. |
Efecto de la temperatura en la salida |
±0.05%F.S./10°C |
Efecto temporal en cero |
±0.05%F.S./10°C |
Resistencia de entrada |
750±30Ω |
Resistencia de salida |
700±5Ω |
Aislamiento |
≥2000MQ/100VDC |
Voltaje de incentivo |
5-12v |
Rango de Temperatura de Operación |
-20-70°C |
Sobrecarga Segura |
150% F.S. |

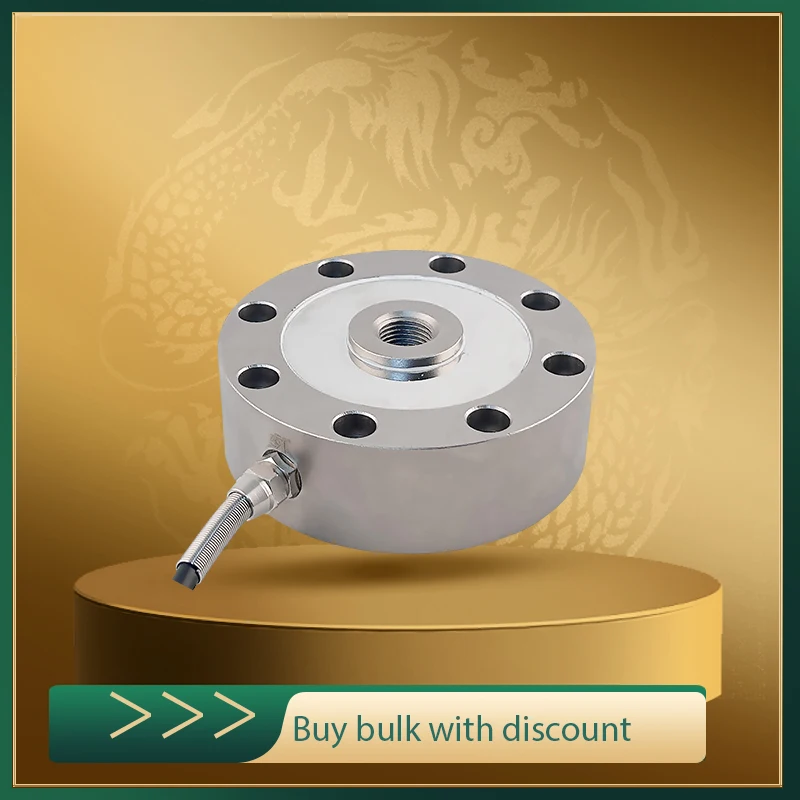

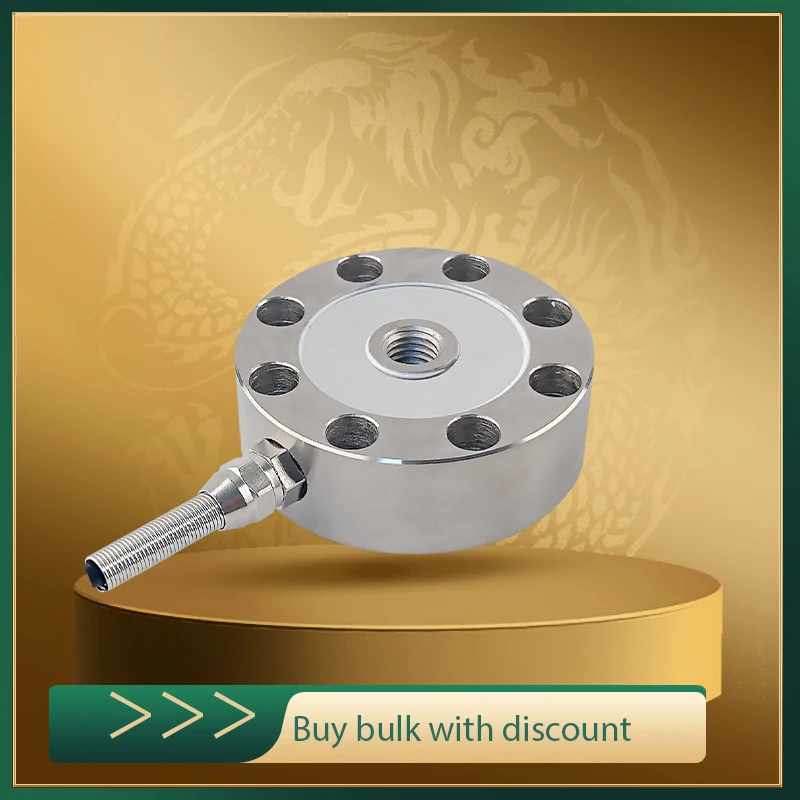

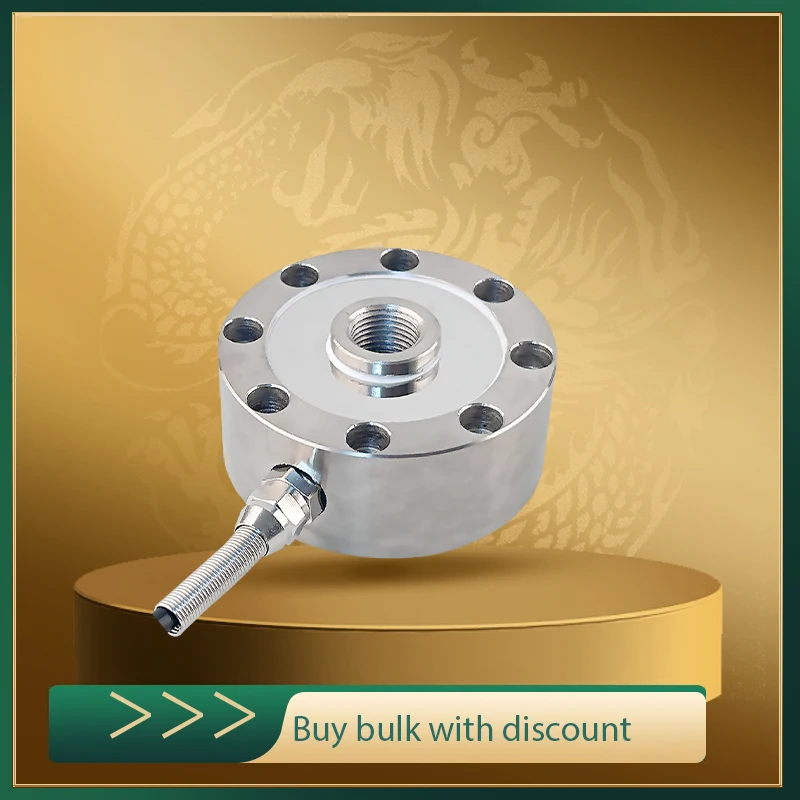

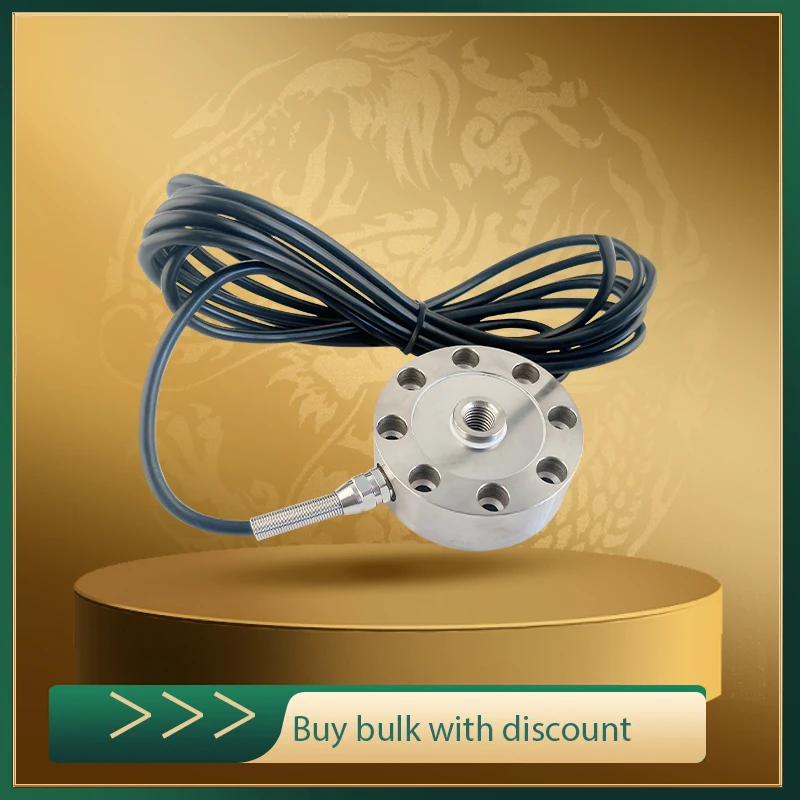

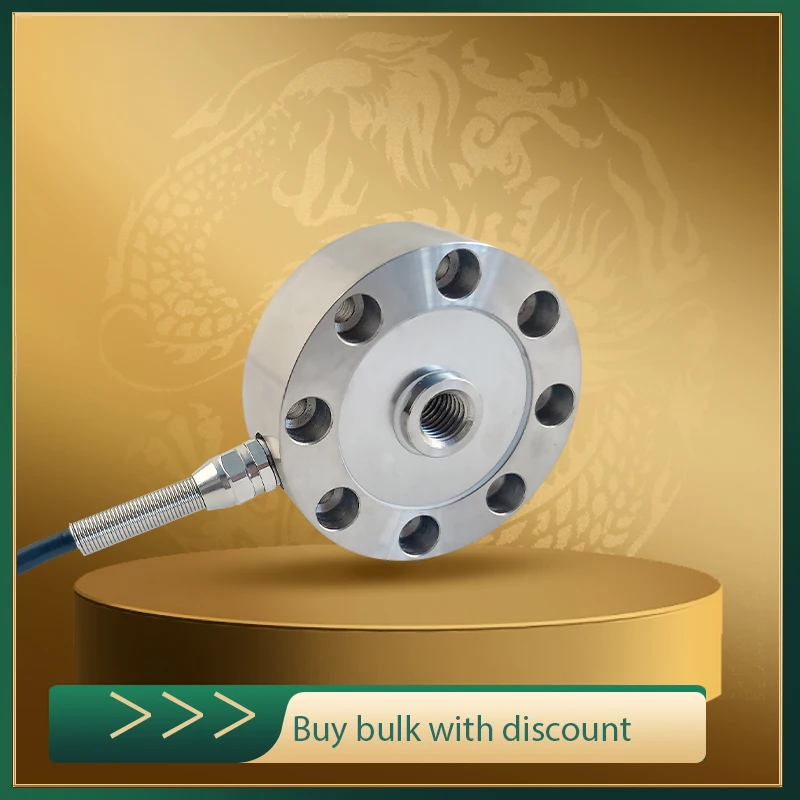

La célula de carga de rueda tipo «pancake» (LF1) está diseñada para medir de forma estable la fuerza de compresión en instalaciones compactas.Cuenta con un punto de carga central roscado para fijaciones atornilladas y orificios de montaje periféricos para una integración sencilla.El sensor emite una señal estándar de puente de Wheatstone de 4 hilos (2 mV/V), compatible con indicadores de pesaje, amplificadores, transmisores y módulos PLC/DAQ.

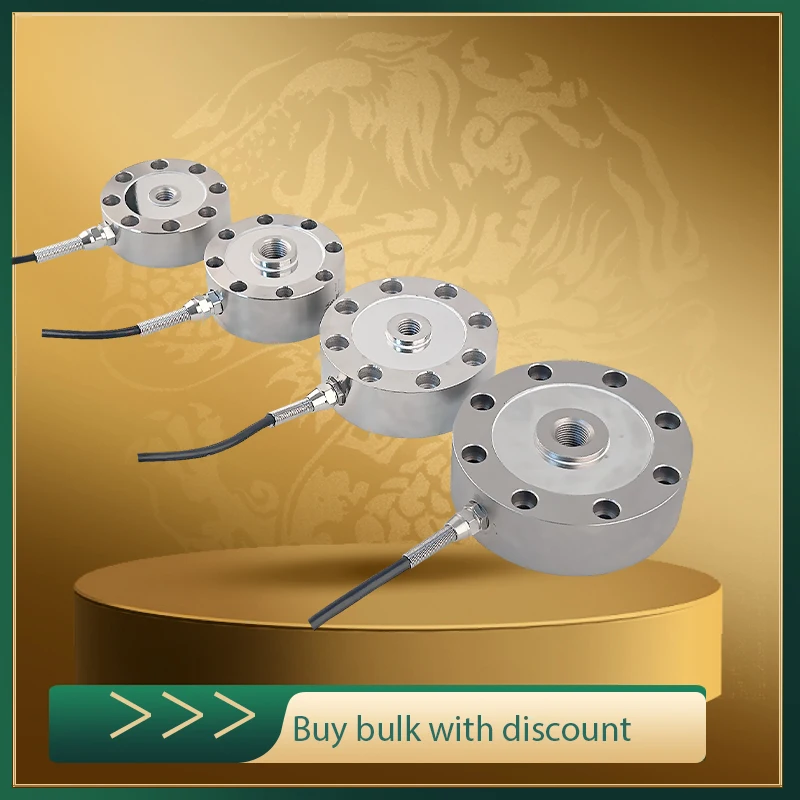

Esta serie admite múltiples opciones de capacidad (por dibujo: 30 kg–100 t). Los diferentes modelos tienen diámetros exteriores, roscas centrales y patrones de orificios de montaje distintos, lo que los hace adecuados para el control de la fuerza de prensado, la medición de la fuerza de sujeción, las pruebas de precarga de pernos, los equipos de ensayo de carga y las aplicaciones de control de fuerza en sistemas automatizados.
