Kit de Radio FM/Aerobanda PLL R20, Receptor de Radio FM/AM

Enlace de descarga del manual electrónico:

https://drive.google.com/drive/folders/19Aqpsy7PhG22Y26RlQ0EjxURVS0f4_KV?usp=sharing

No hay manual en papel en el paquete, solo una versión electrónica.Haga clic en el enlace de arriba para realizar una solicitud, o deje su dirección de correo electrónico, el servicio de atención al cliente le enviará el manual electrónico por correo electrónico, ¡gracias por su apoyo!

El montaje del kit requiere conocimientos básicos de tecnología electrónica (como identificar correctamente los polos positivo y negativo al insertar el condensador electrolítico, etc.).Por favor, traiga sus propias herramientas, como un soldador eléctrico y un multímetro.

Nuevo kit receptor PLL de radio FM/banda de aviación "R20"

El montaje del kit requiere los conocimientos básicos de tecnología electrónica correspondientes (como la identificación correcta de los polos positivo y negativo del condensador electrolítico insertado, etc.).Por favor, traiga su propio soldador eléctrico, multímetro y otras herramientas.
Tiene las siguientes características:

Esta unidad cubre la banda de transmisión FM y la banda de aviación (modo FM de 88-108MHz, modo AM de 118-136MHz). Amigos a quienes les interese, ¡no se pierdan esta oportunidad!Tiene las siguientes características:

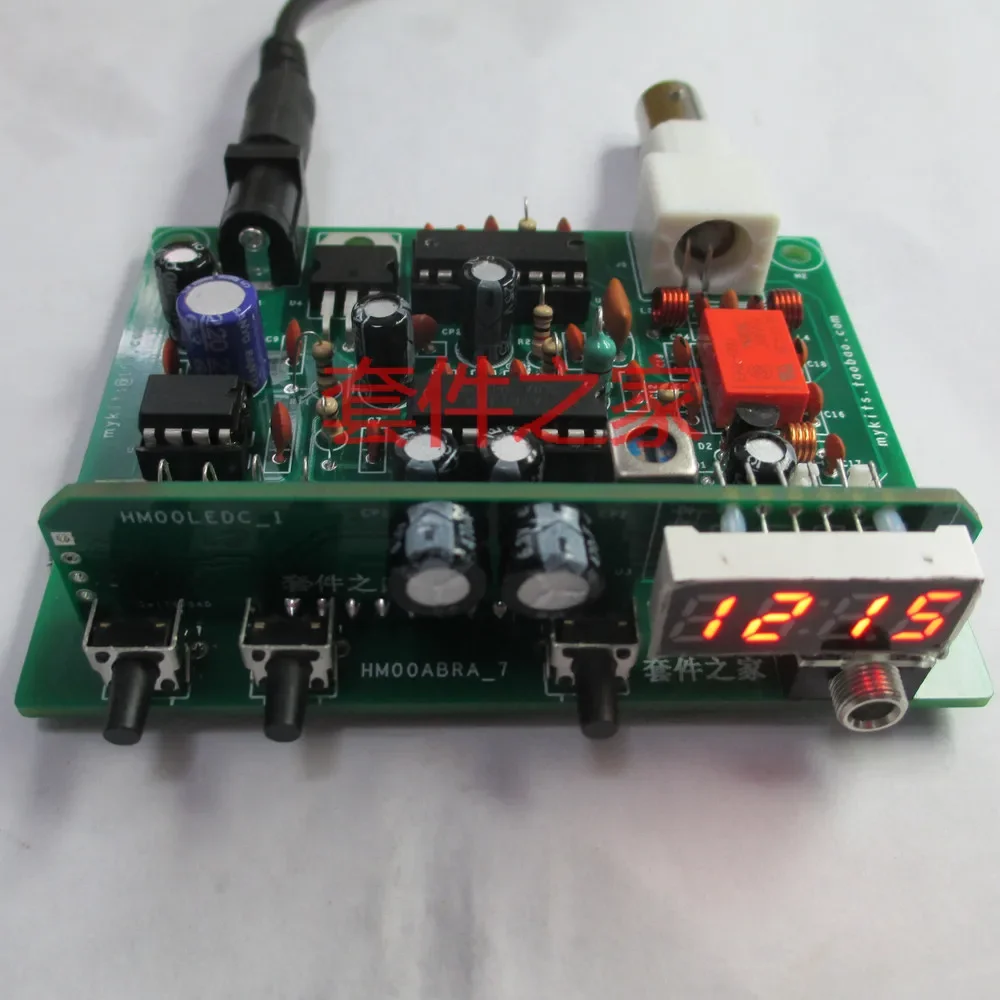

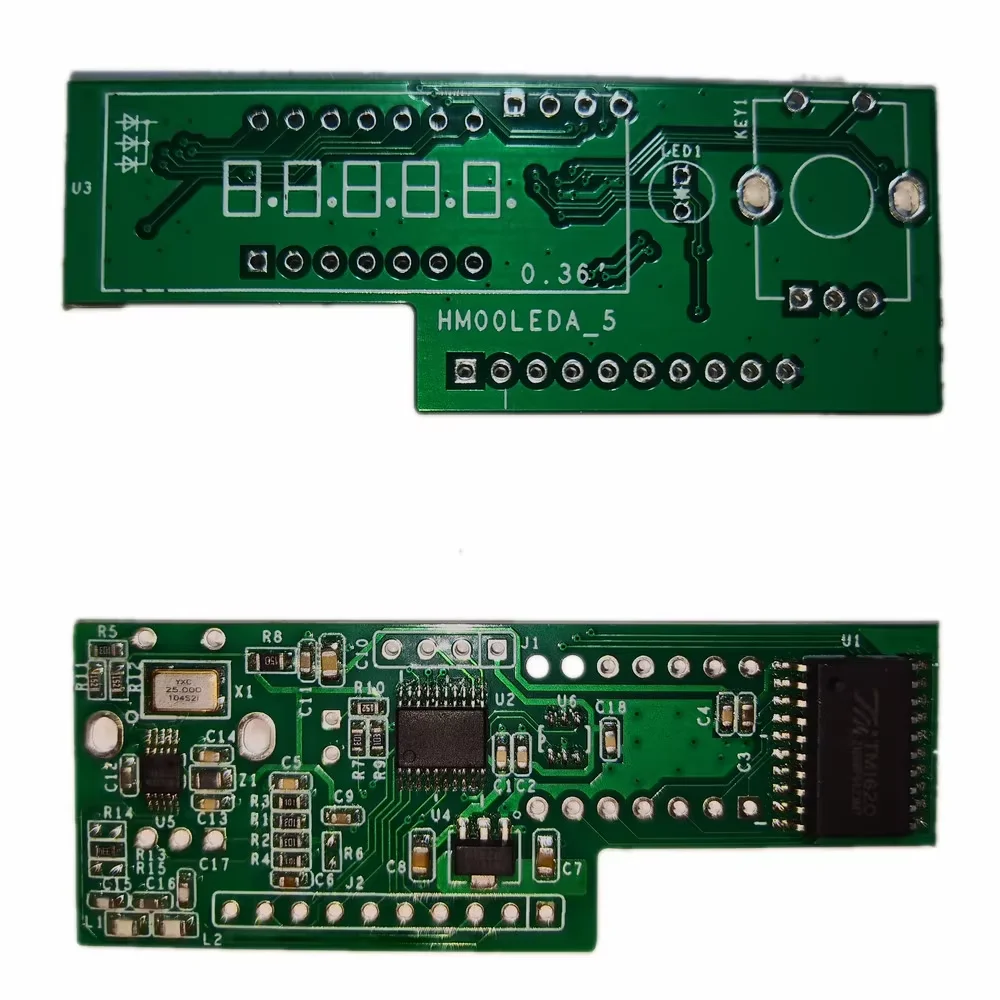

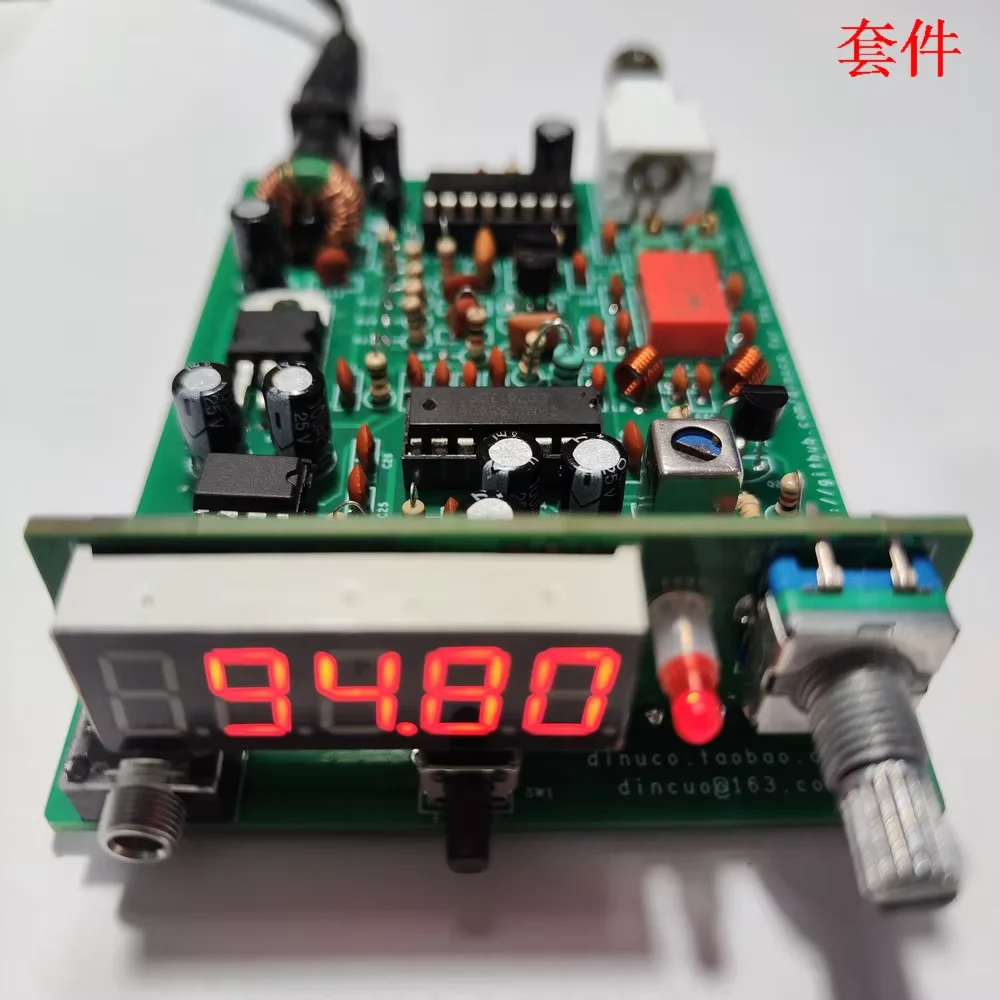

1.Utiliza el microcontrolador STC8H1K17 como control principal, con un oscilador local PLL incorporado y un circuito de indicación de frecuencia incorporado (que utiliza un tubo digital de 7 segmentos, la unidad de visualización es de 10 KHz, la foto tiene diferencia de color, el color real es rojo), la recepción se divide en dos bandas (88-108 y 118-136), con soporte de paso de 10 KHz/100 KHz.

2.El kit adopta una solución de mezcla TA2003 + amplificador de medios/bajos TA7613, un receptor FM/AM de estructura superheterodina, conversión de frecuencia única y una frecuencia intermedia de 10.7MHz.El modelo 2024 es compatible con la supresión de ruido.

3.El código original de nuestra tienda, con potenciómetro de volumen controlado digitalmente integrado, permite el guardado automático de la configuración y el ajuste de la frecuencia del oscilador de cristal y la frecuencia IF de recepción.

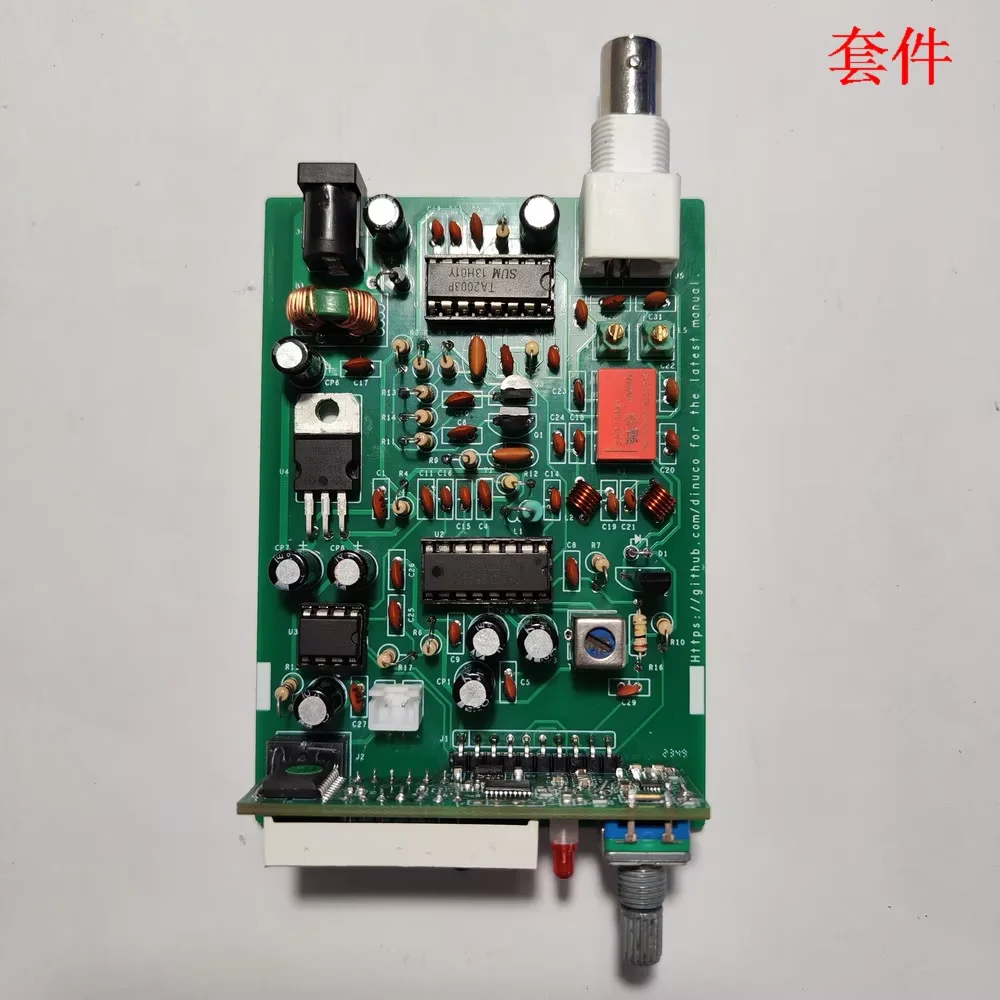

4.Fuente de alimentación de 12V, el tamaño de la placa PCB es de 71*100mm, lo que permite colocarla fácilmente en un chasis de aluminio de 76*35*100mm para su uso.

Consejo: Dado que la banda VHF ya es similar a la propagación de la luz – propagación en línea recta – la ubicación de recepción es accesible desde el aeropuerto, pero la distancia es considerable (más de 25 km). Por favor, asegúrese de instalar una antena de alta ganancia, como una antena Yagi para la banda VHF.entre la ubicación de recepción y el aeropuerto. Si hay obstáculos grandes (incluidos, entre otros, edificios de gran altura, montañas y torres gigantes), asegúrese de evitarlos;De lo contrario, solo podrás recibir señales unidireccionales de las aeronaves en su camino hacia el aeropuerto.¡Gracias!

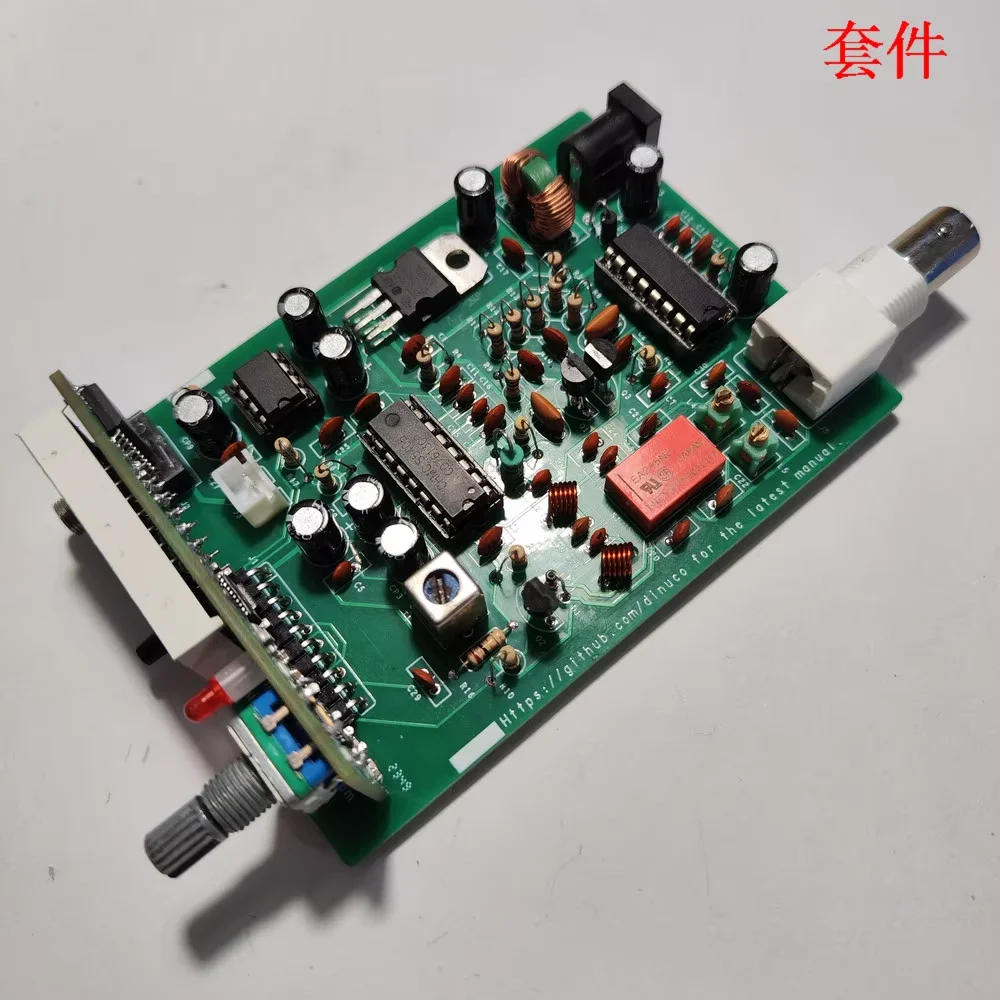

Este kit no ha sido soldado y la entrega consiste en componentes electrónicos dispersos. Las imágenes del producto terminado que se muestran en esta tienda son solo de referencia al momento de la compra.
