Este módulo es unAcondicionador y transmisor de señal para sensores tipo puente. Convierte señales de sensores de bajo nivel ensalidas analógicas estándar (0–5V, 0–10V o 4–20mA) para que su PLC, microcontrolador o registrador de datos pueda leerlos de forma fiable.
Elimina la necesidad de un amplificador y transmisor separados
Proporciona integradoexcitación para el sensor
SimpleAjuste de cero/espana con recortadoras
Compatible con12–24VDC potencia
Aplicaciones: Básculas, modernización de celdas de carga, monitoreo de tolvas/silos, medición de tensión/fuerza/presión, proyectos de automatización y adquisición de datos.
Tipo de sensor: Célula de carga (extensómetro/puente de Wheatstone, etc.)
Terminales de sensores: E+ / E– (excitación), S+ / S– (señal)

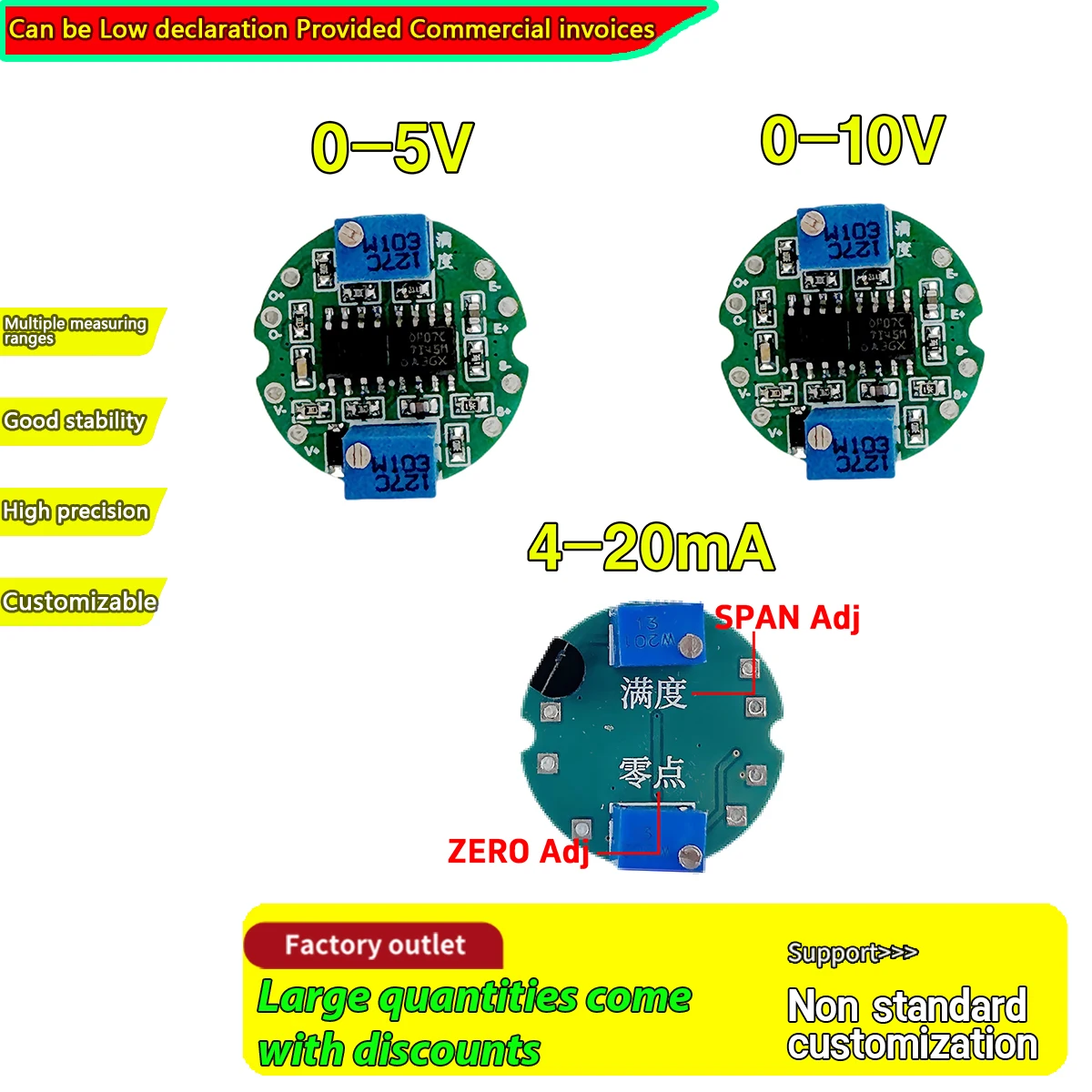

Salidas: Voltaje 0–5V / 0–10V, Corriente 4–20mA
Alimentación: 12–24V DC

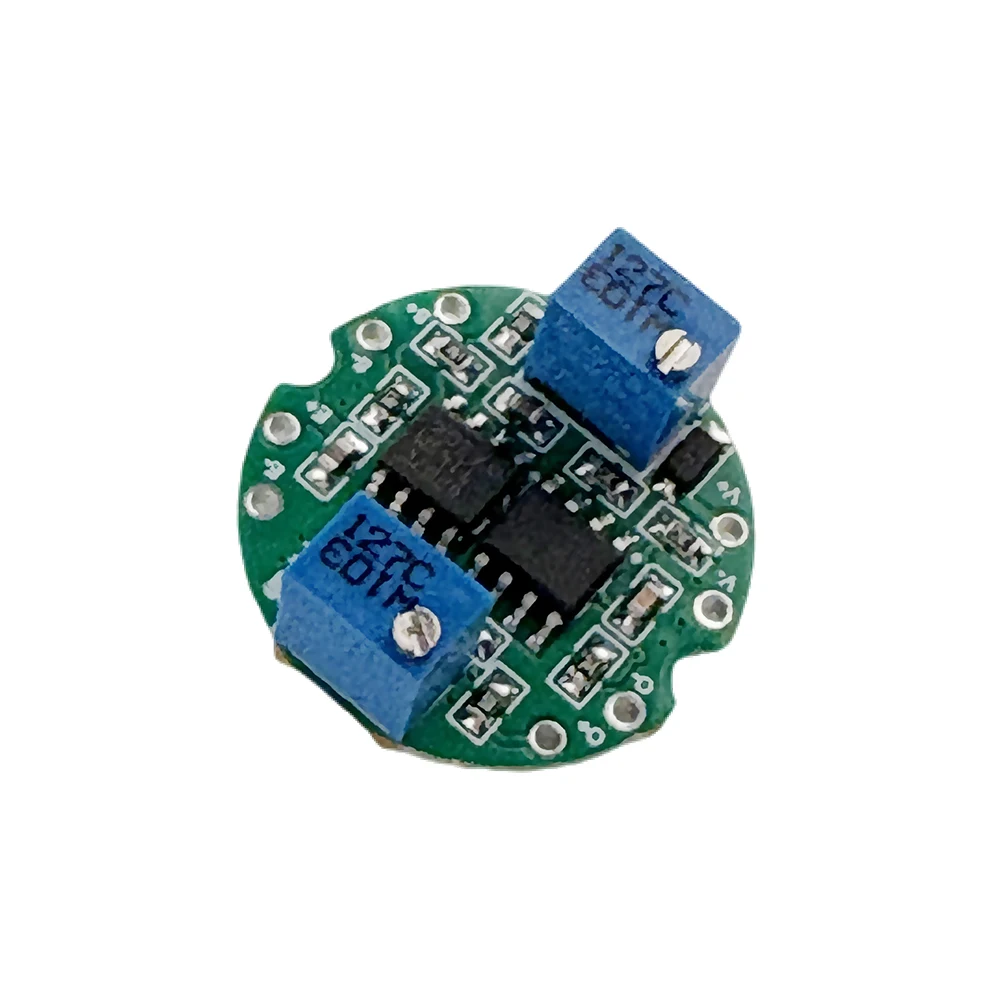

Ajustes: Recortadoras Zero y Span

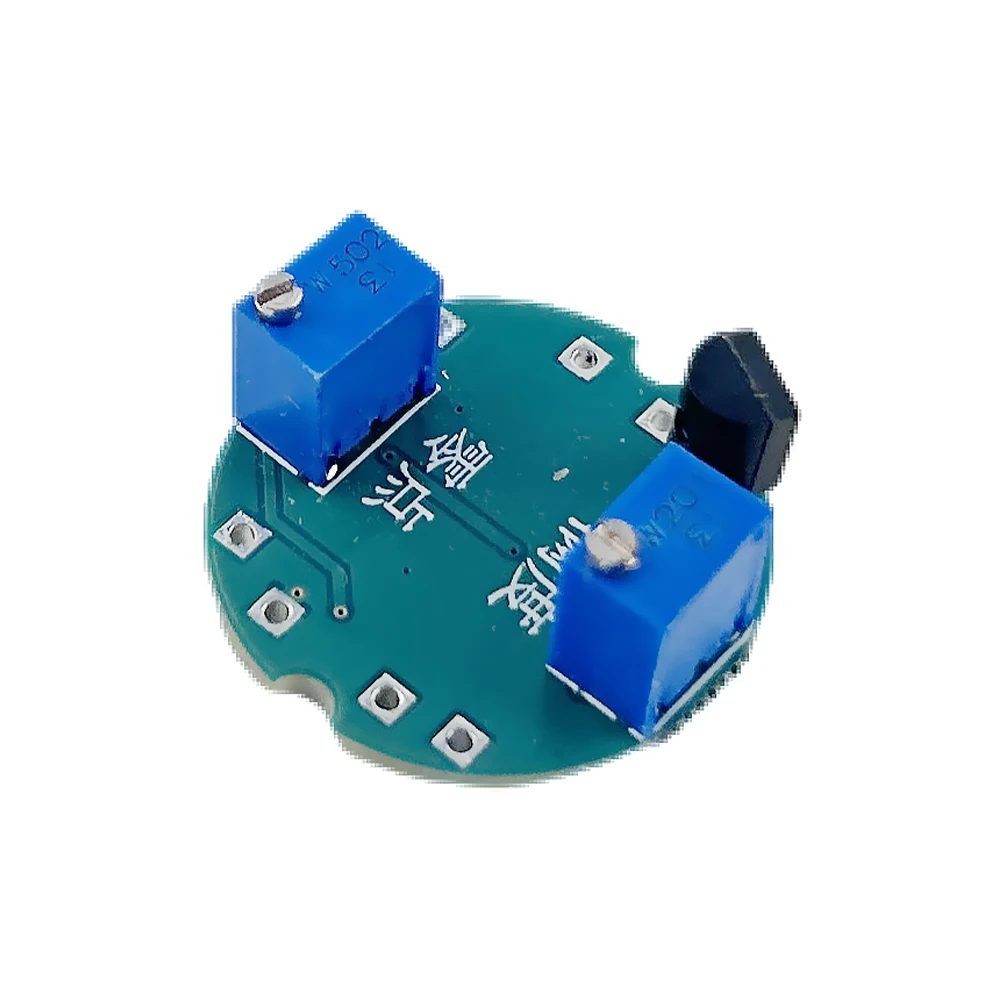

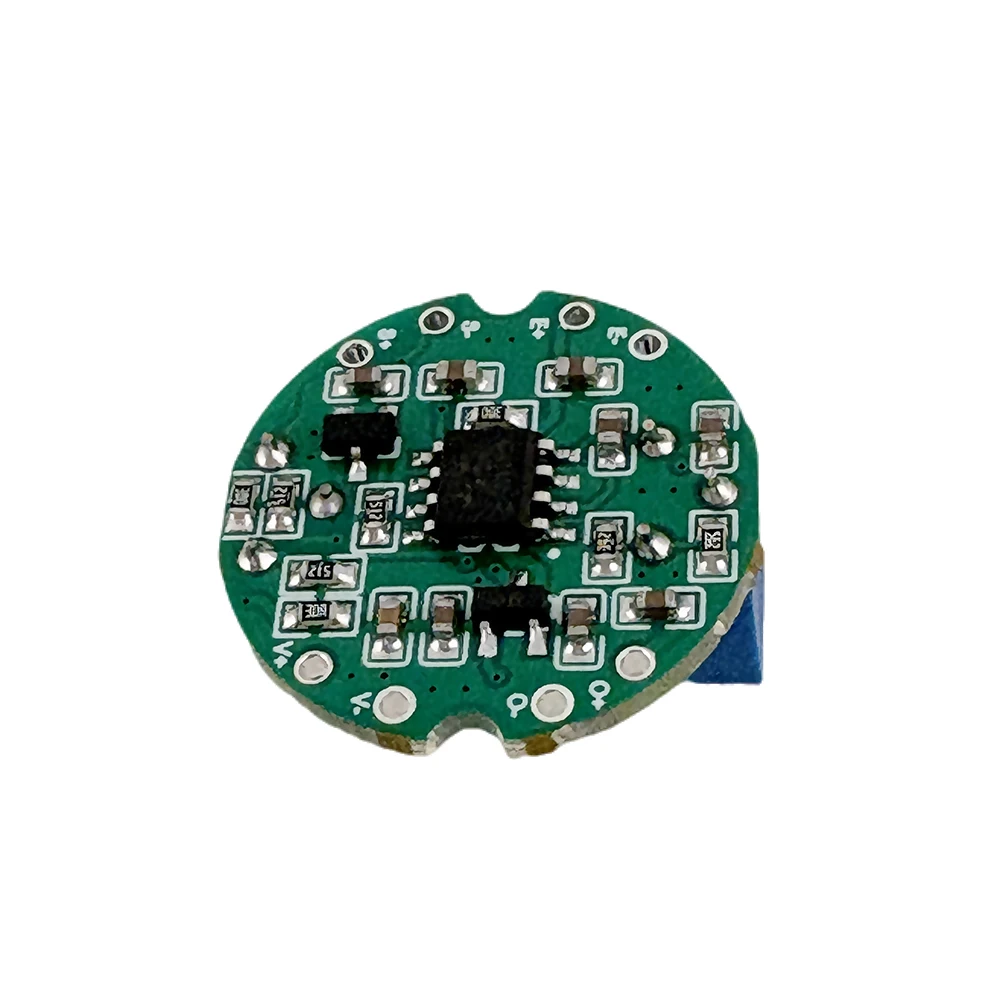

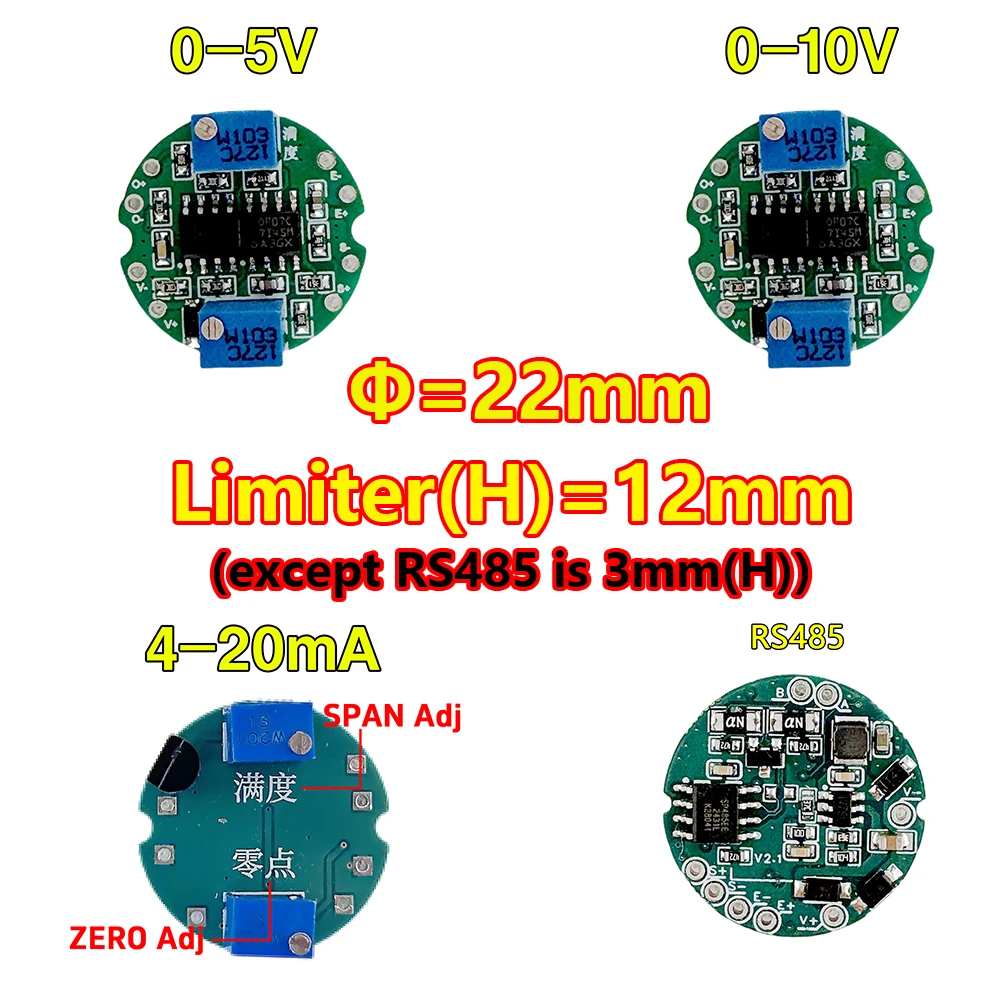

Factor de forma: PCB redondo para integración
Potencia: V+ = 12–24VCC, V0 = Tierra.
Sensor: E+ / E– para excitación, S+ / S– para señal.
Salida: Elija entre voltaje (V+ / V0) o corriente (I / V0).
Calibrar:
Recortador cero: ajuste a 0V / 4mA sin carga
Recortador de rango: ajuste a 5V/10V o 20mA a plena carga
