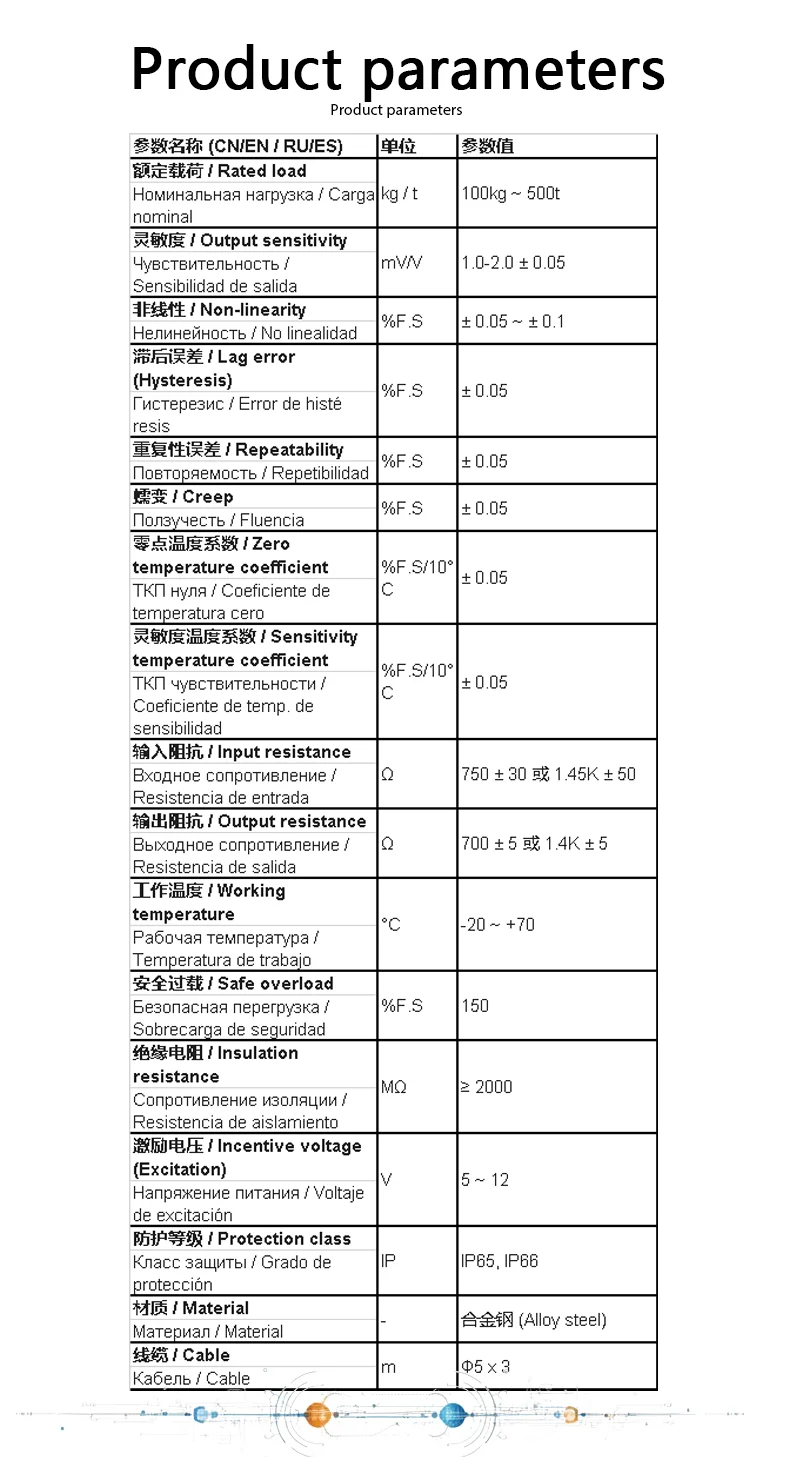

Parámetros técnicos |
|
Capacidad |
100-5000KG |
Sensibilidad de salida |
1.0-2.0±0.05mV/V |
Saldo Cero |
±2%F.S. |
No linealidad |
±0.05-±0.1%F.S. |
Histéresis |
±0.05%F.S. |
Repetibilidad |
±0.05%F.S. |
Fluencia (30 min) |
±0.05%F.S. |
Efecto de la temperatura en la salida |
±0.05%F.S./10°C |
Efecto de la temperatura en cero |
±0.05%F.S./10°C |
Resistencia de entrada |
750±30Ω |
Resistencia de salida |
700±5Ω |
Aislamiento |
≥2000MQ/100VDC |
Tensión de excitación |
5-12V |
Rango de temperatura de funcionamiento |
-20-70°C |
Sobrecarga Segura |
150%F.S |

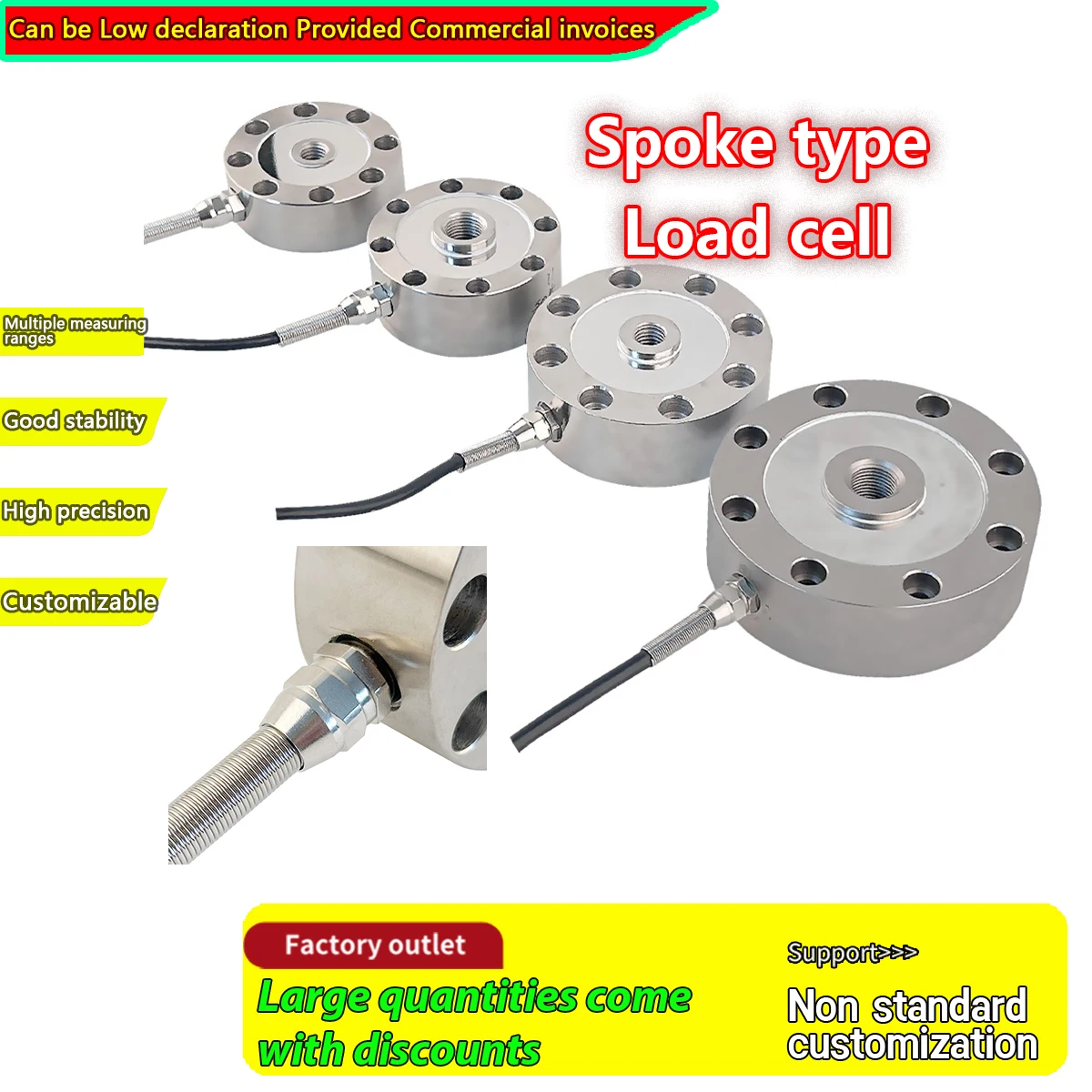

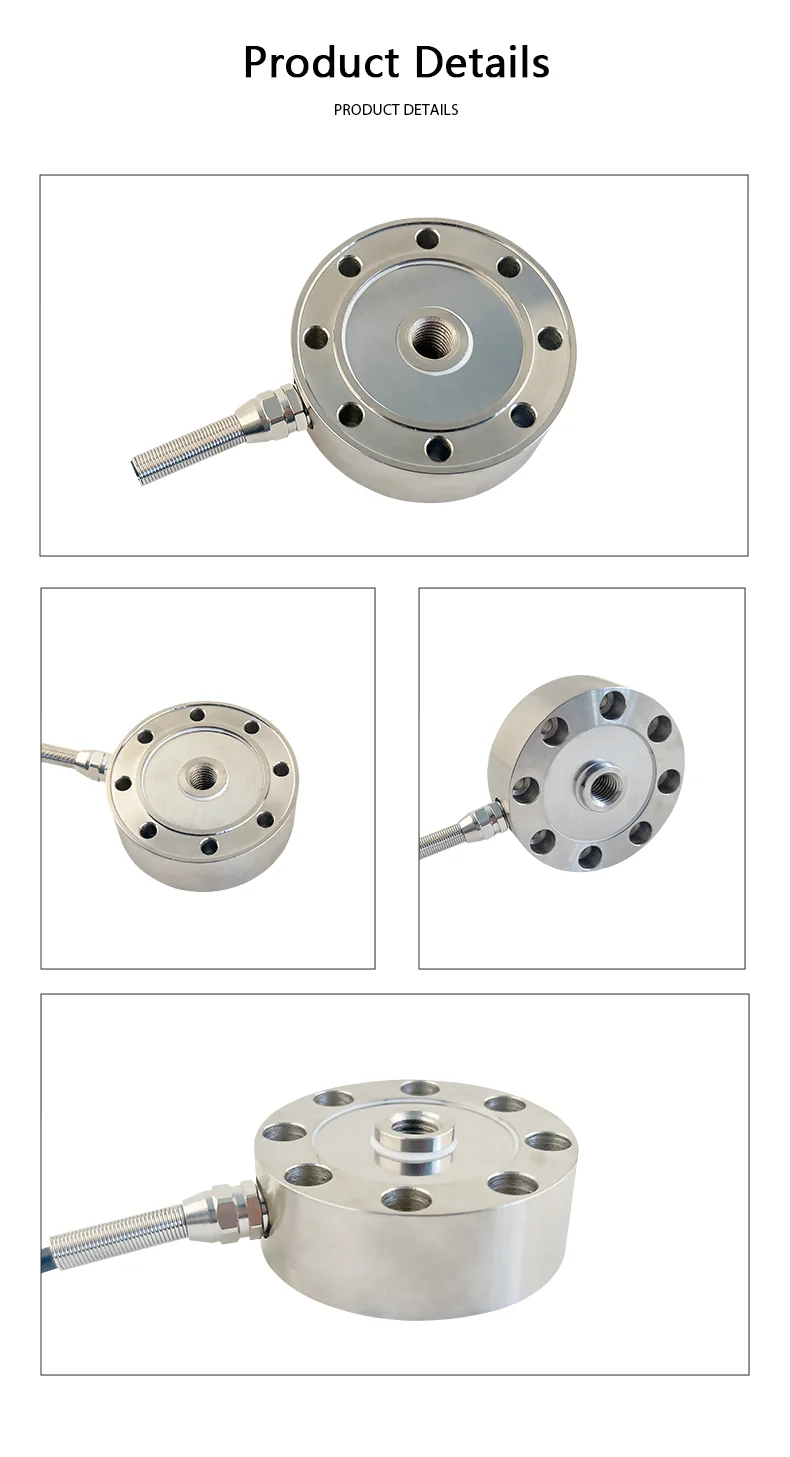

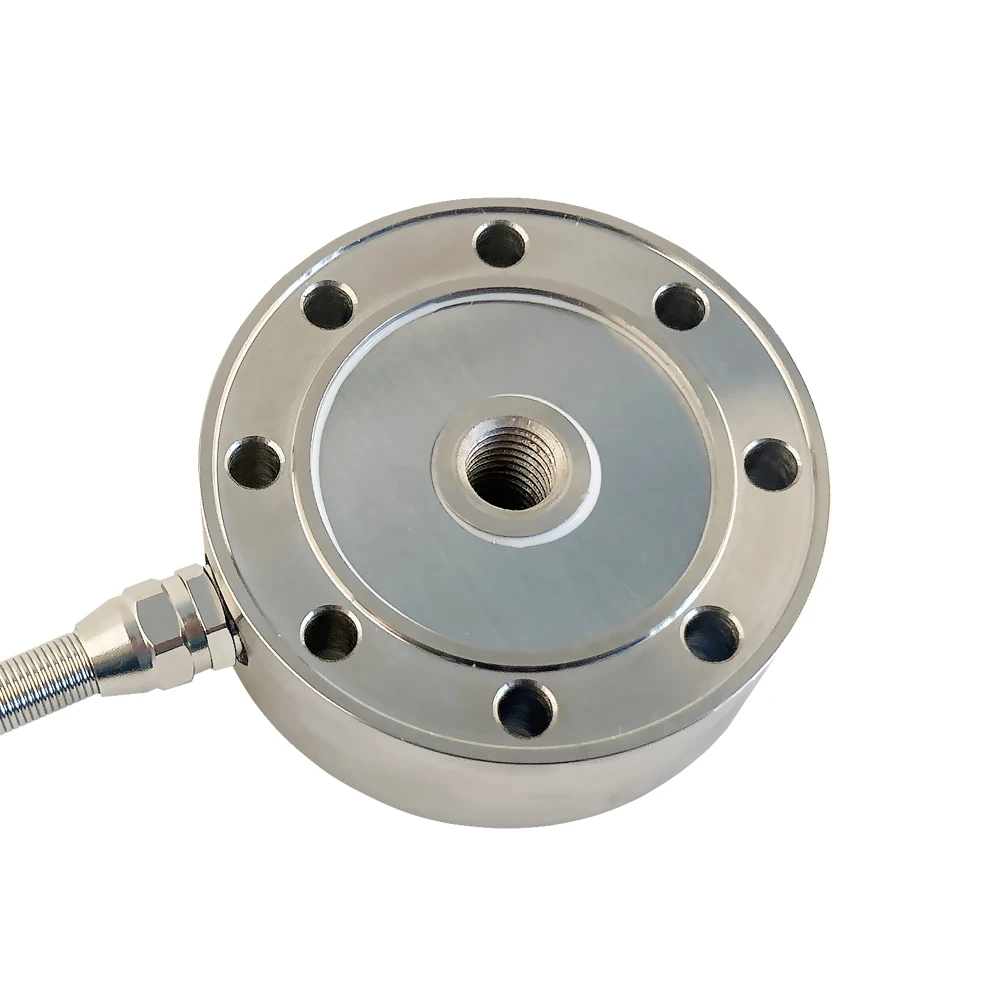

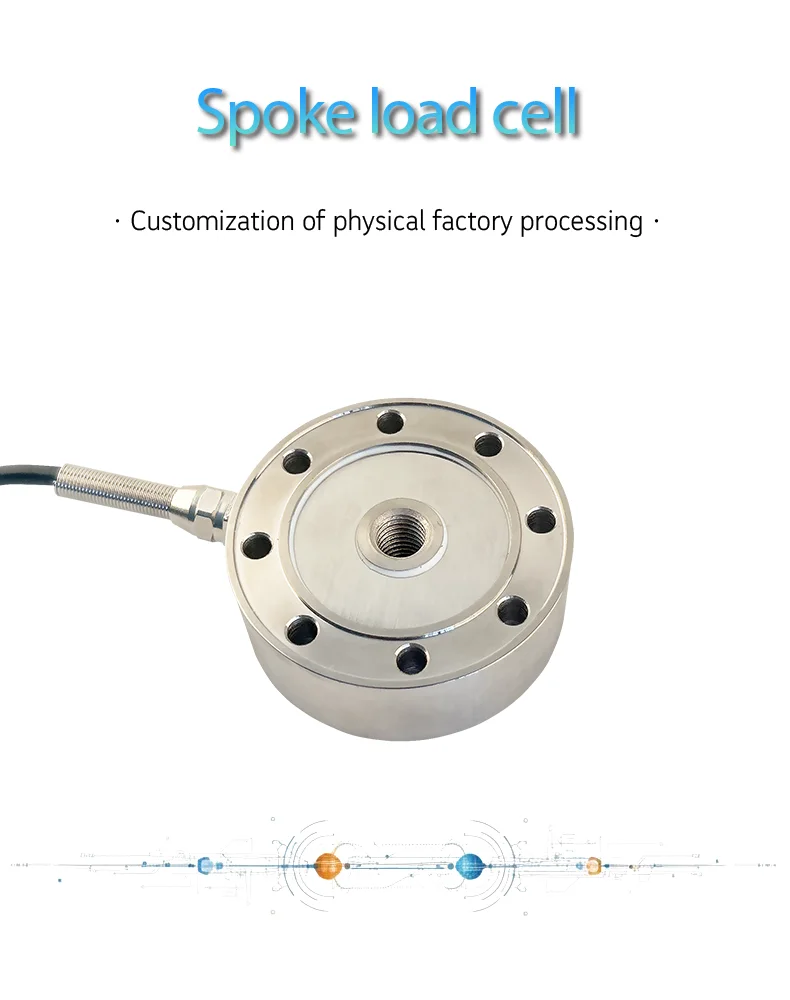

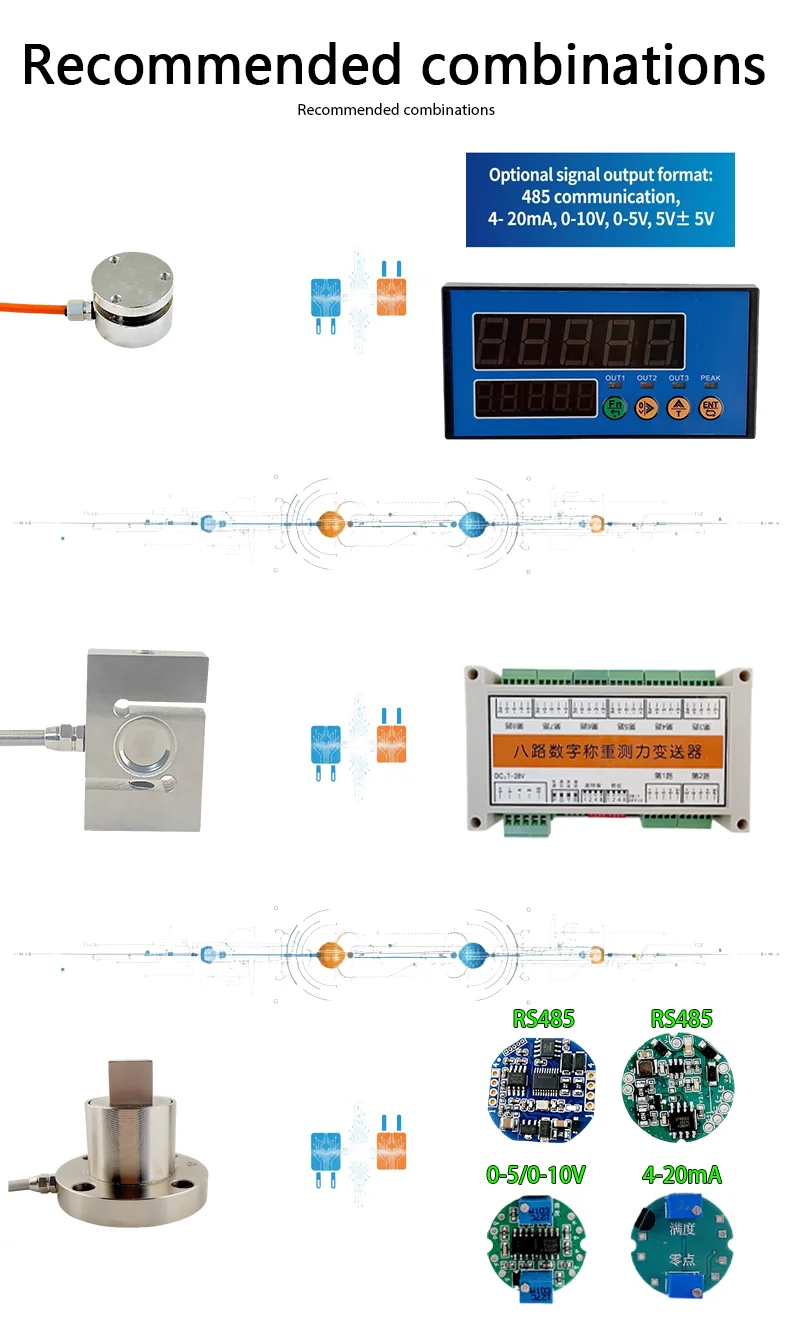

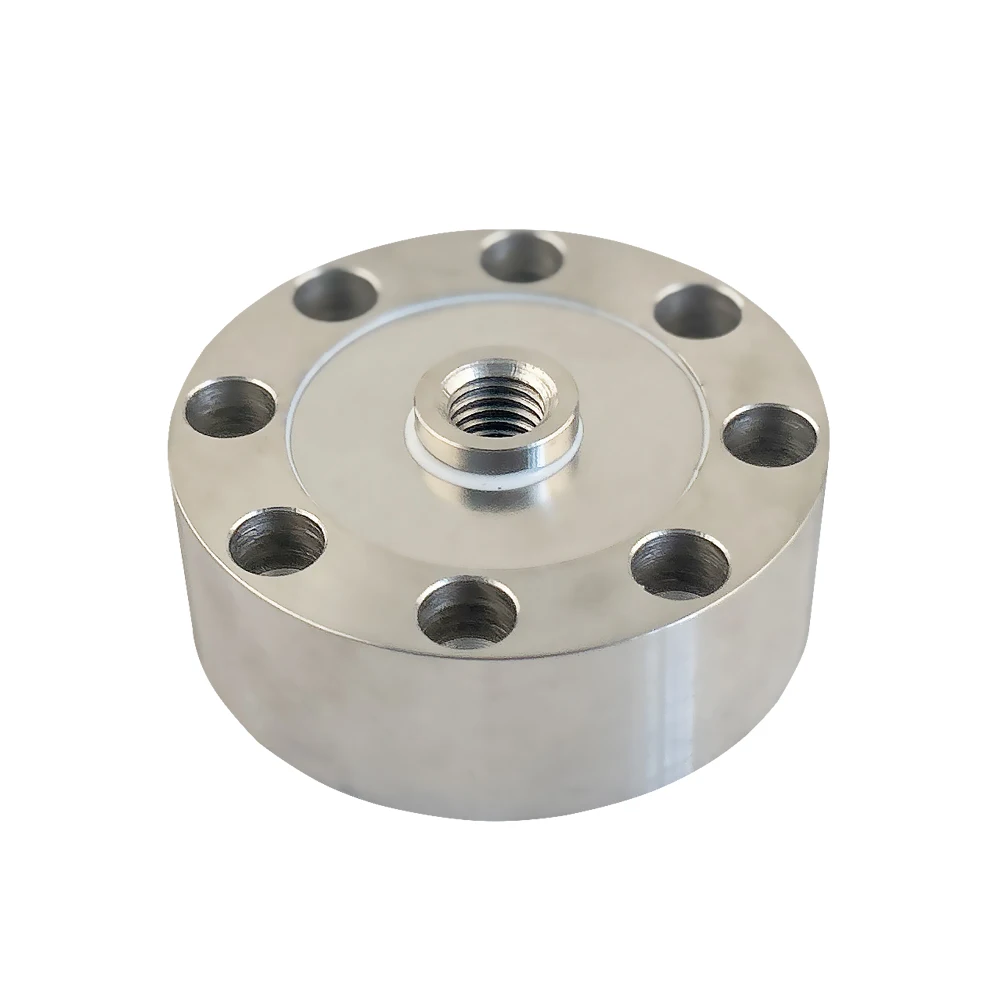

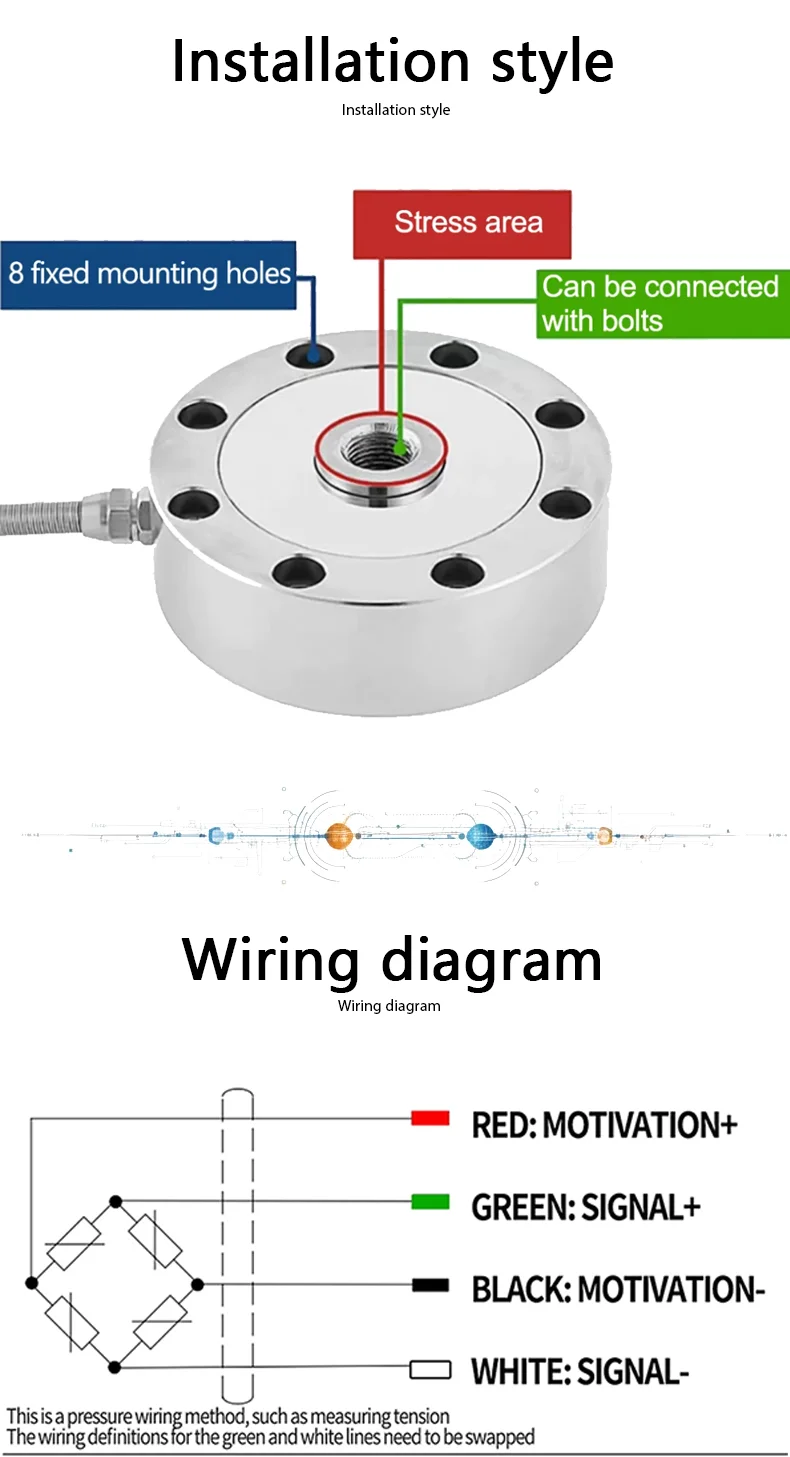

La celda de carga de radios LF1 (tipo rueda/panqueque) está diseñada para la medición estable de la fuerza de compresión en instalaciones compactas. Cuenta con un punto de carga roscado central para fijaciones atornilladas y orificios de montaje periféricos para una fácil integración. El sensor emite una señal de puente Wheatstone estándar de 4 hilos (2 mV/V), compatible con indicadores de pesaje, amplificadores, transmisores y módulos PLC/DAQ.

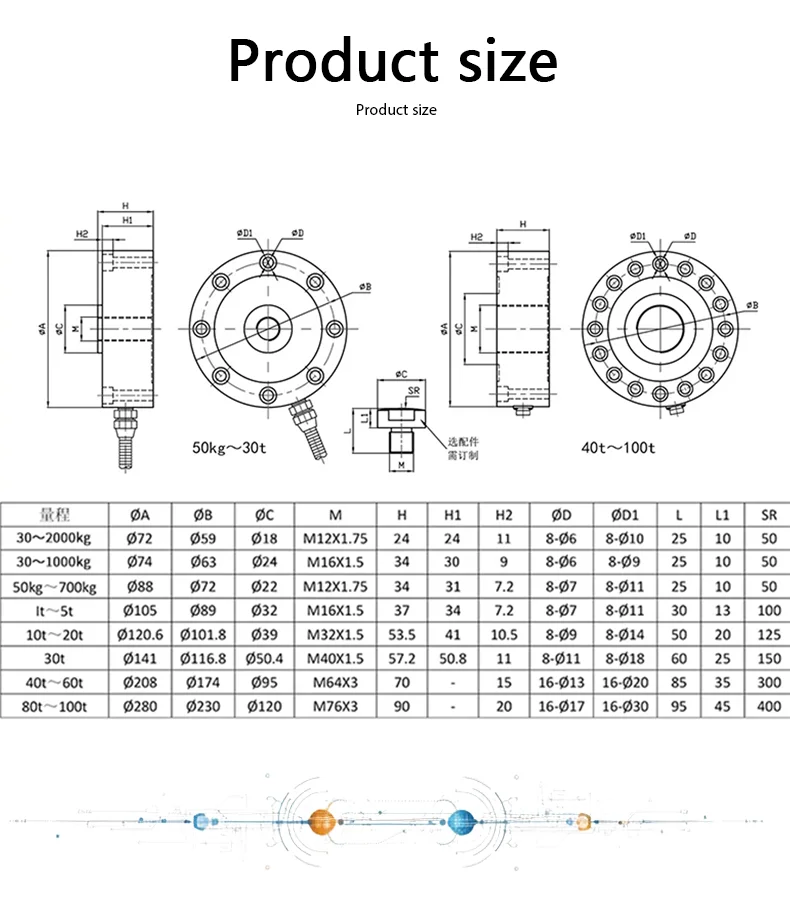

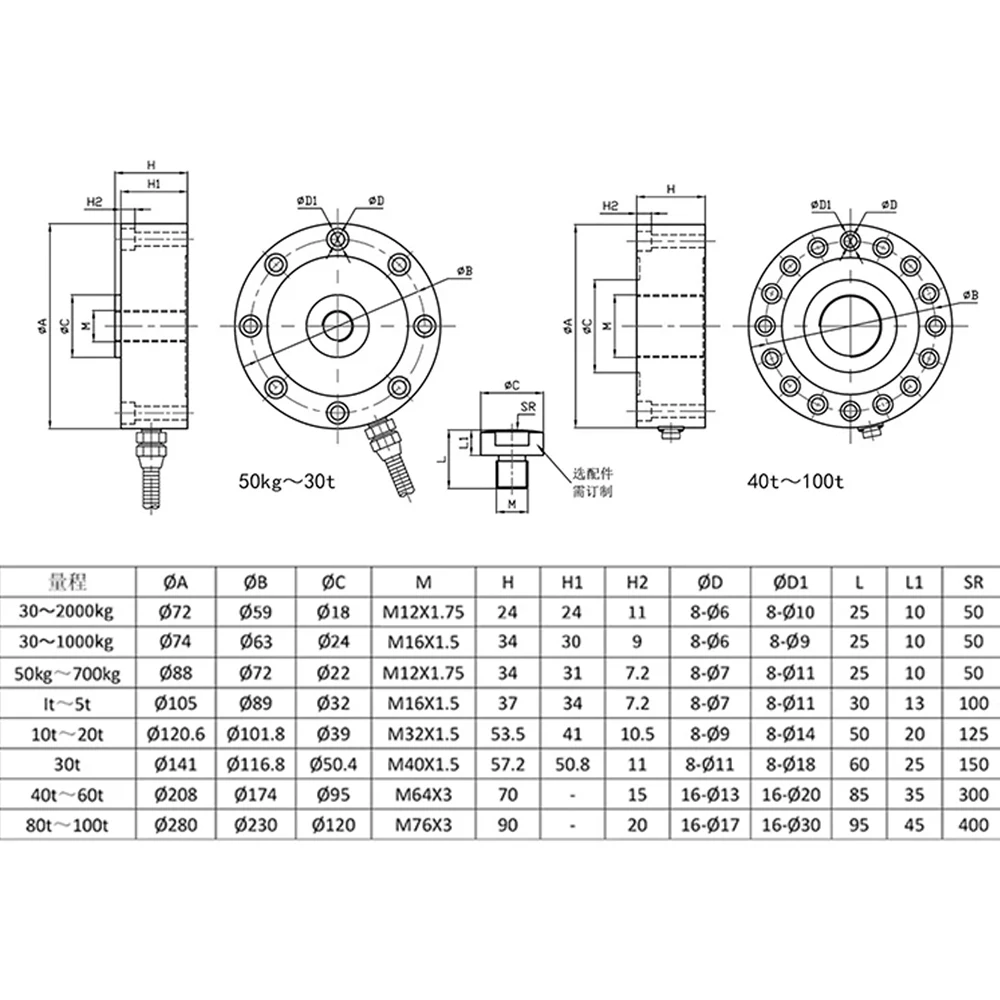

Esta serie admite múltiples opciones de capacidad (por plano: 30 kg–100 t). Diferentes rangos vienen con distintos diámetros exteriores, roscas centrales y patrones de orificios de montaje, lo que la hace adecuada para la monitorización de la fuerza de prensa, la medición de la fuerza de fijación, las pruebas de precarga de pernos, los equipos de prueba de carga y las aplicaciones de control de fuerza en automatización.
