Placa base para banco de energía DIY de 65W 100W con carga rápida bidireccional Dual Type-C PD3.1 PPS SCP VOOC MPPT y placa de carga solar 3S 4S 5S

Informática

Placa base para banco de energía DIY de 65W 100W con carga rápida bidireccional Dual Type-C PD3.1 PPS SCP VOOC MPPT y placa de carga solar 3S 4S 5S

Name: Placa base para banco de energía DIY de 65W 100W con carga rápida bidireccional Dual Type-C PD3.1 PPS SCP VOOC MPPT y placa de carga solar 3S 4S 5S
SKU: AE-1005012105734323
Price: 23.65 EUR
Availability: InStock

23,65 €

Elige tus opciones

Color

Selecciona las opciones para ver precio y disponibilidad.

En stock · 390 disponibles

Seguir comprando

Descripción del producto

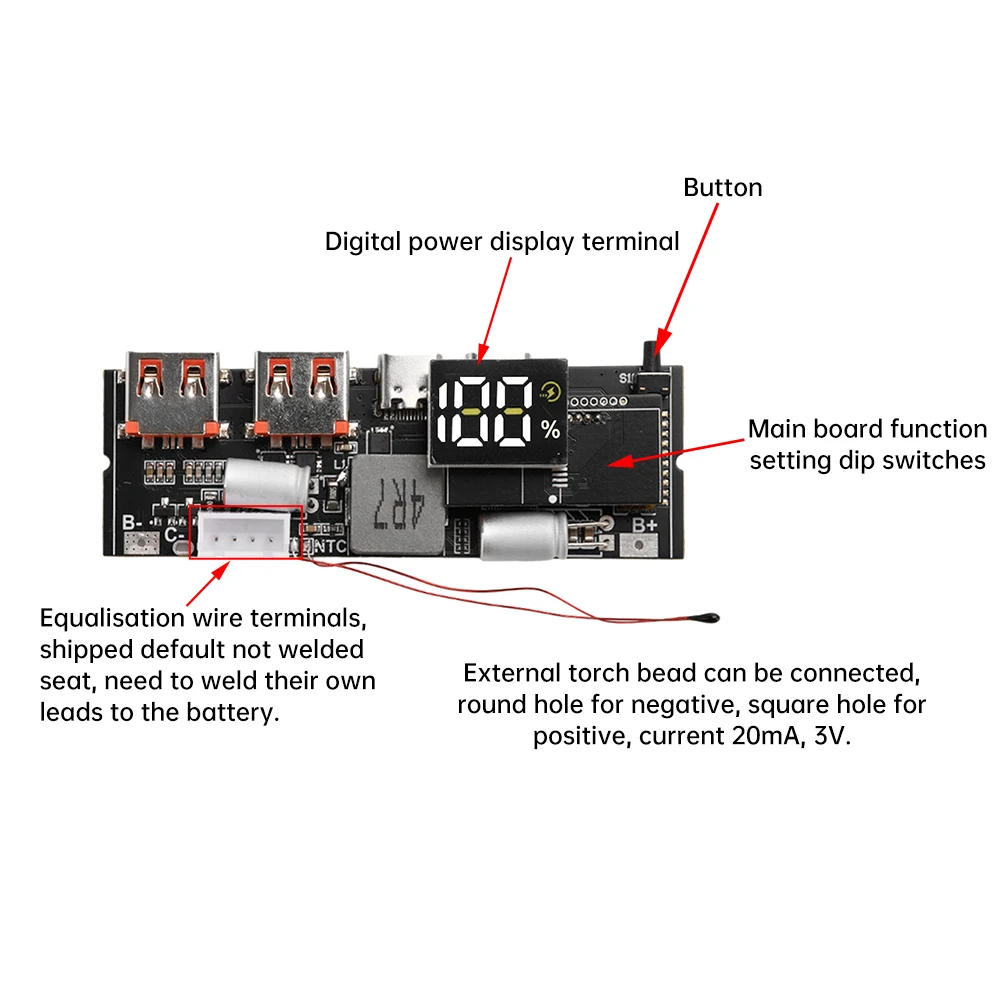

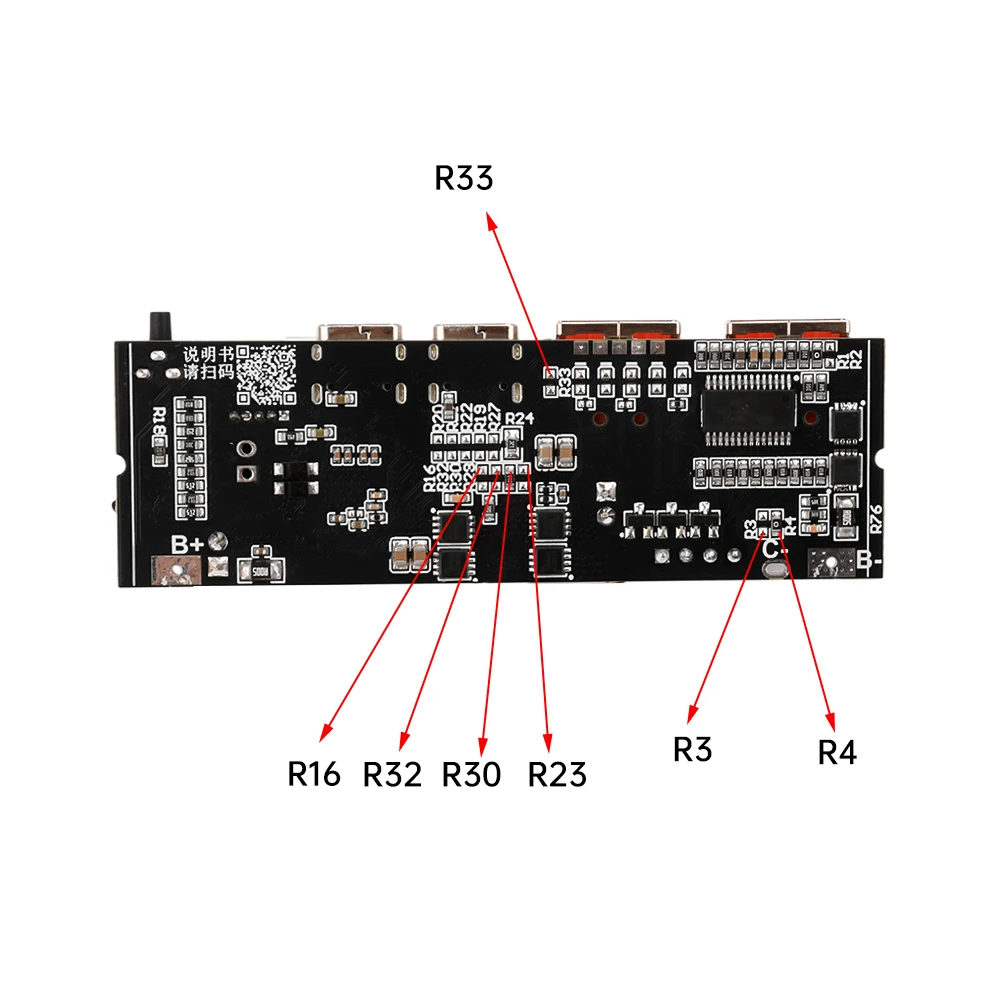

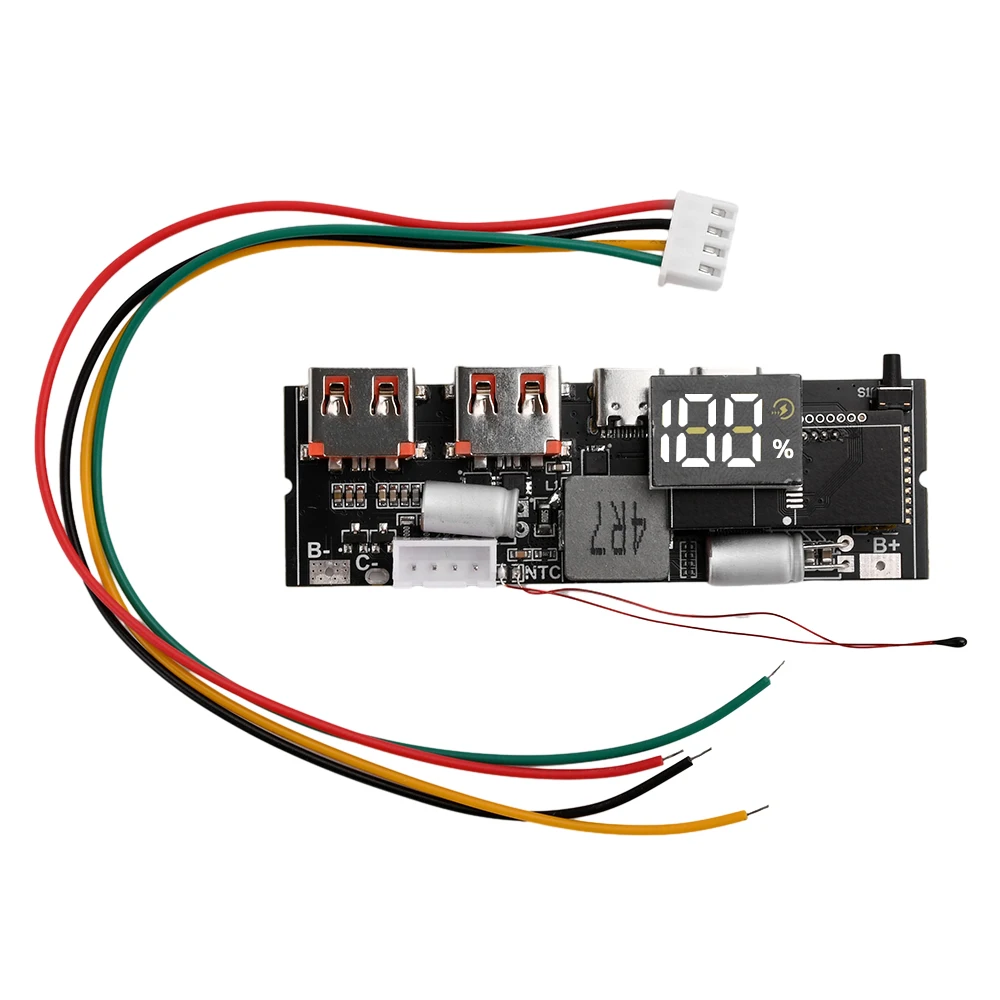

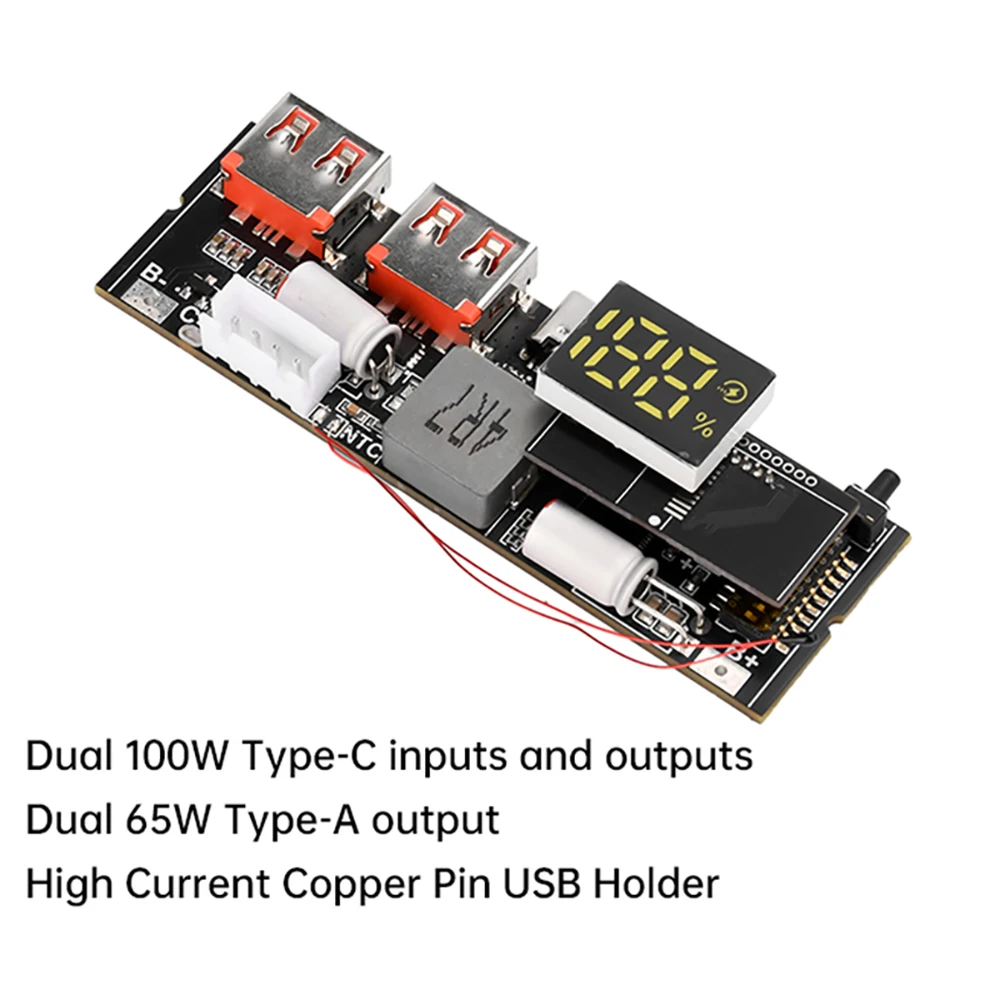

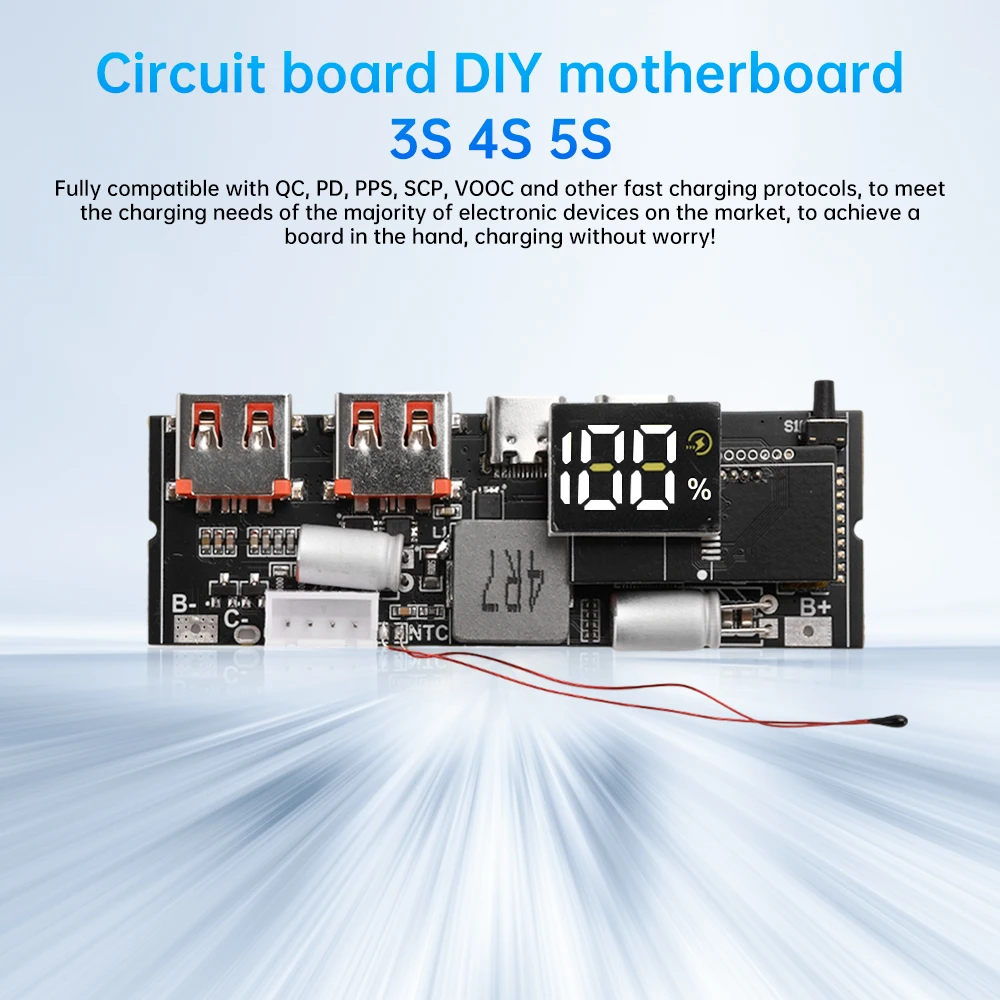

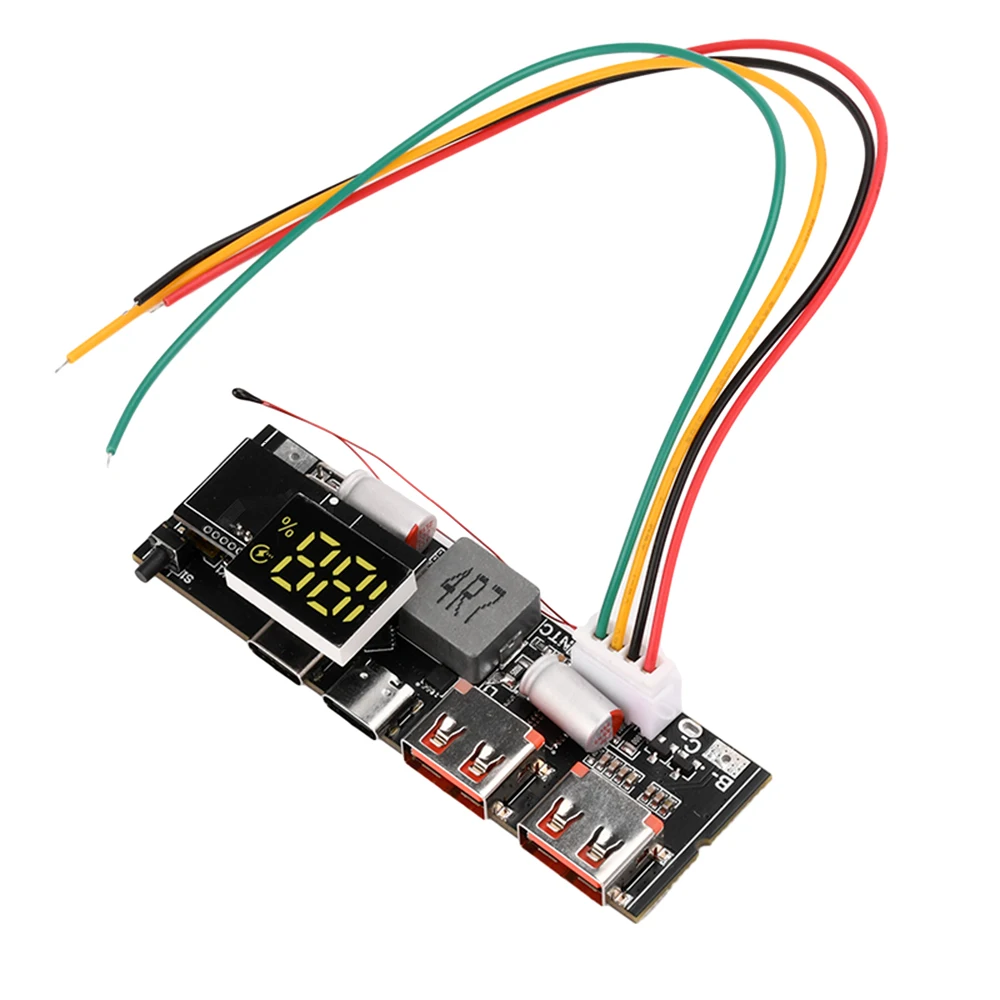

Cargador súper rápido de 65W 100W, batería externa, puerto C dual, carga rápida, módulo de alimentación móvil, placa base, placa de circuito 3S 4S 5S

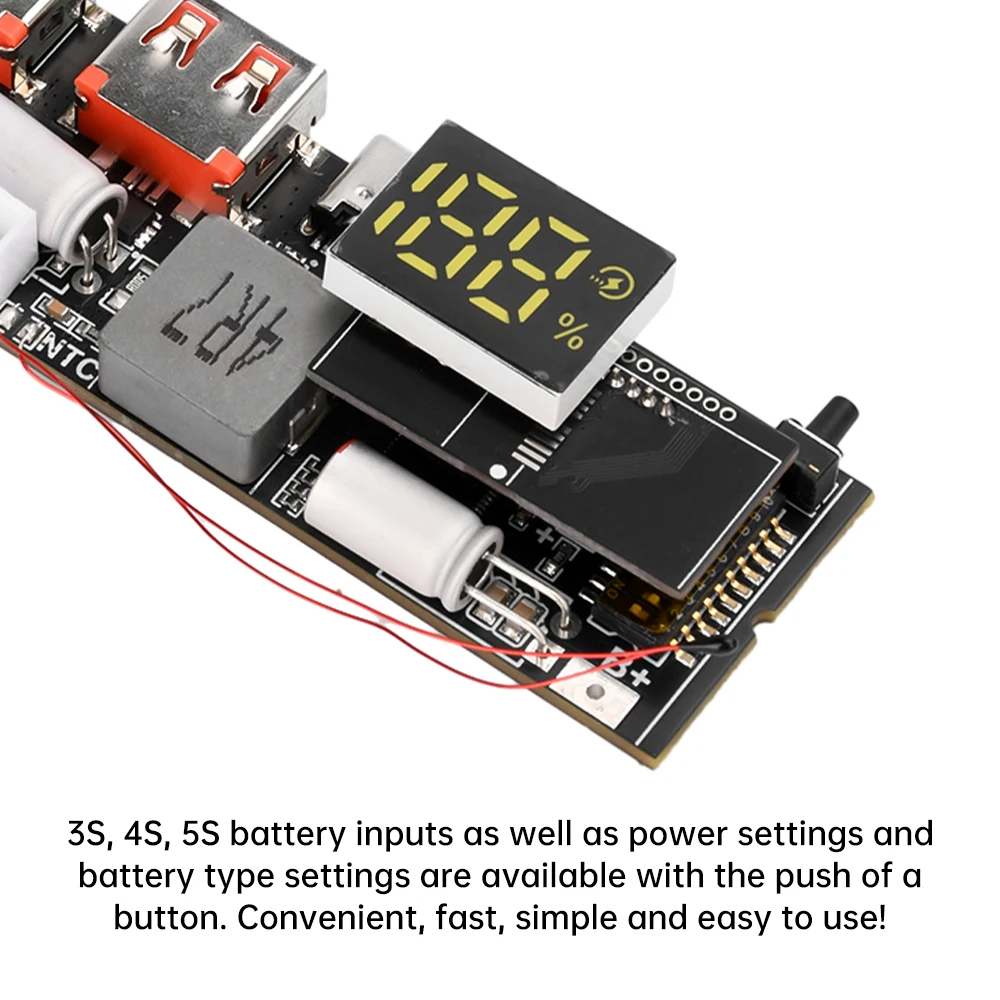

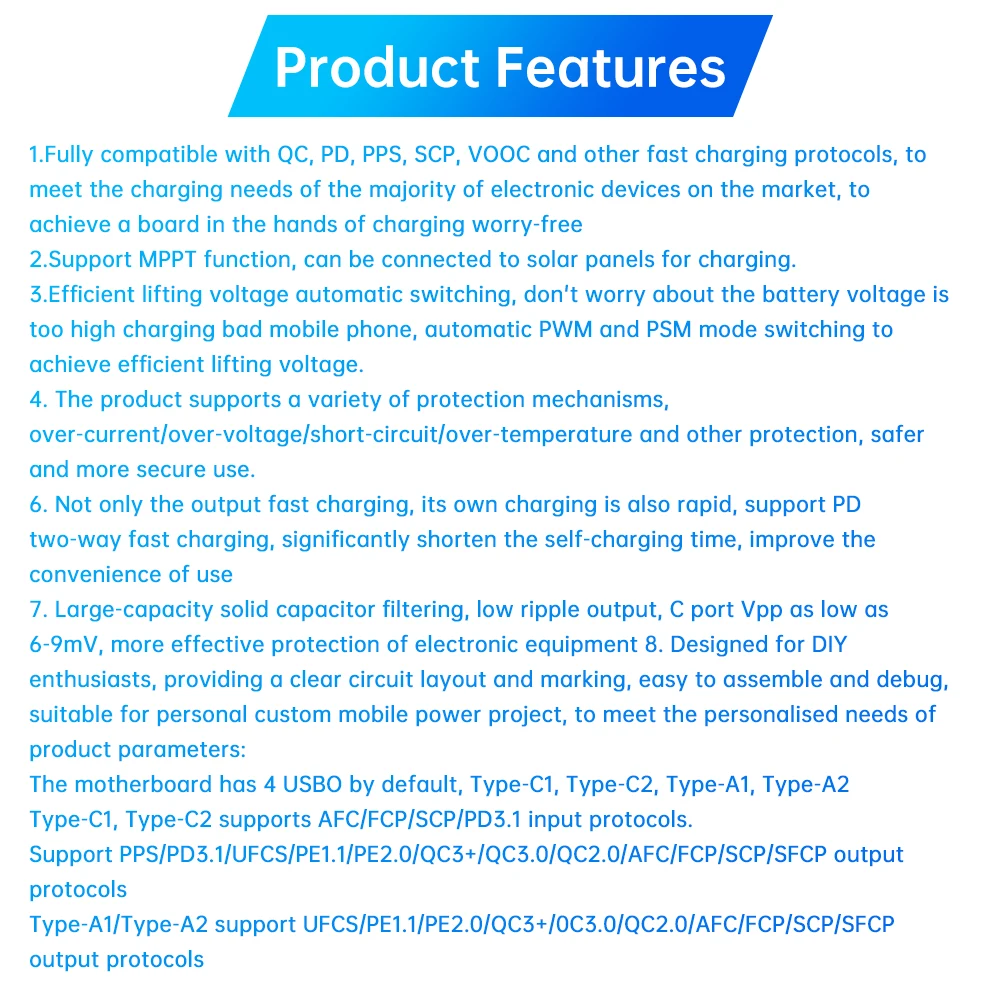

Características:
1. Totalmente compatible con los protocolos de carga rápida QC, PD, PPS, SCP, VOOC y otros, para satisfacer las necesidades de carga de la mayoría de los dispositivos electrónicos del mercado, ¡logrando tener una sola placa en la mano y cargar sin preocupaciones!
2. Admite la función MPPT, se puede conectar a paneles solares para cargar.

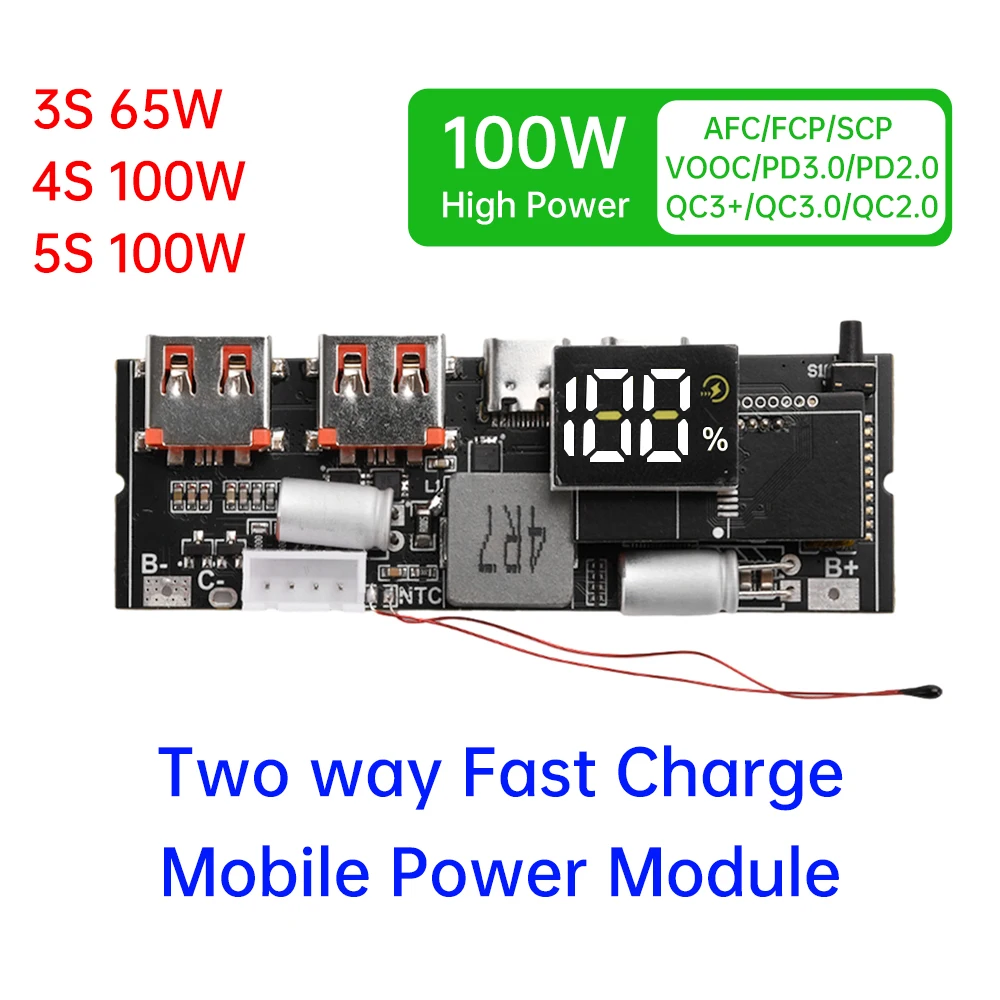

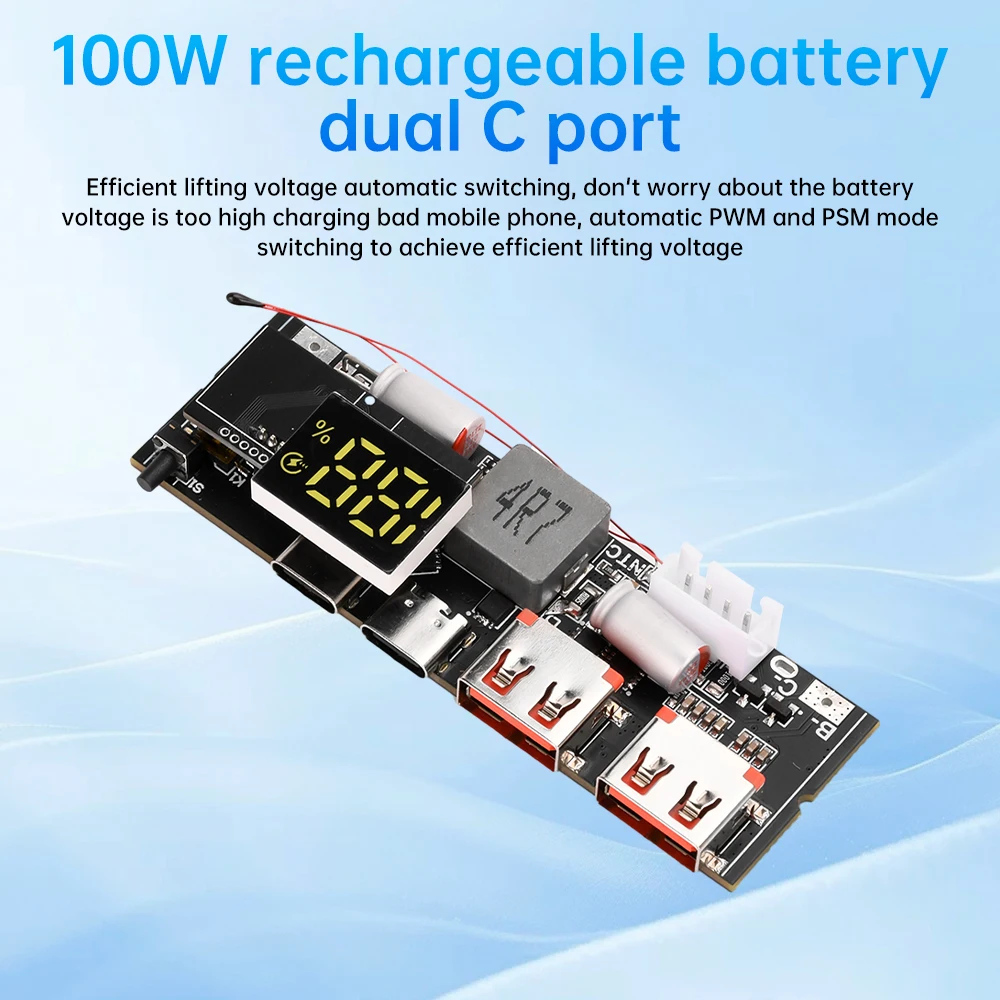

3. Conmutación automática eficiente del voltaje de elevación, no se preocupe si el voltaje de la batería es demasiado alto para cargar el teléfono celular, conmutación automática de modo PWM y PSM para lograr un voltaje de elevación eficiente.
4. El producto soporta una variedad de mecanismos de protección: sobrecorriente/sobretensión/cortocircuito/sobretemperatura y otras protecciones, para un uso más seguro y fiable.

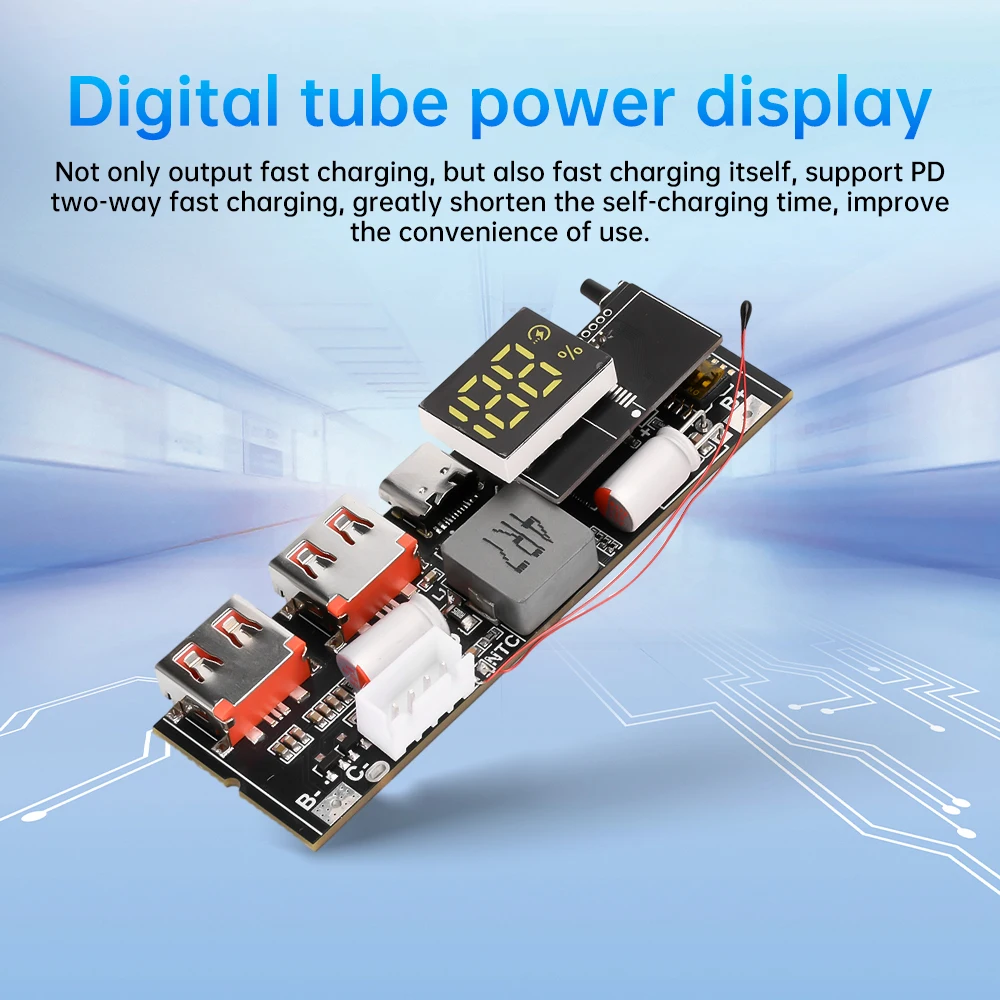

5. No solo la carga rápida de salida, su propia carga también es rápida, soporta carga rápida bidireccional PD, acortando significativamente el tiempo de autocarga, mejorando la comodidad de uso.

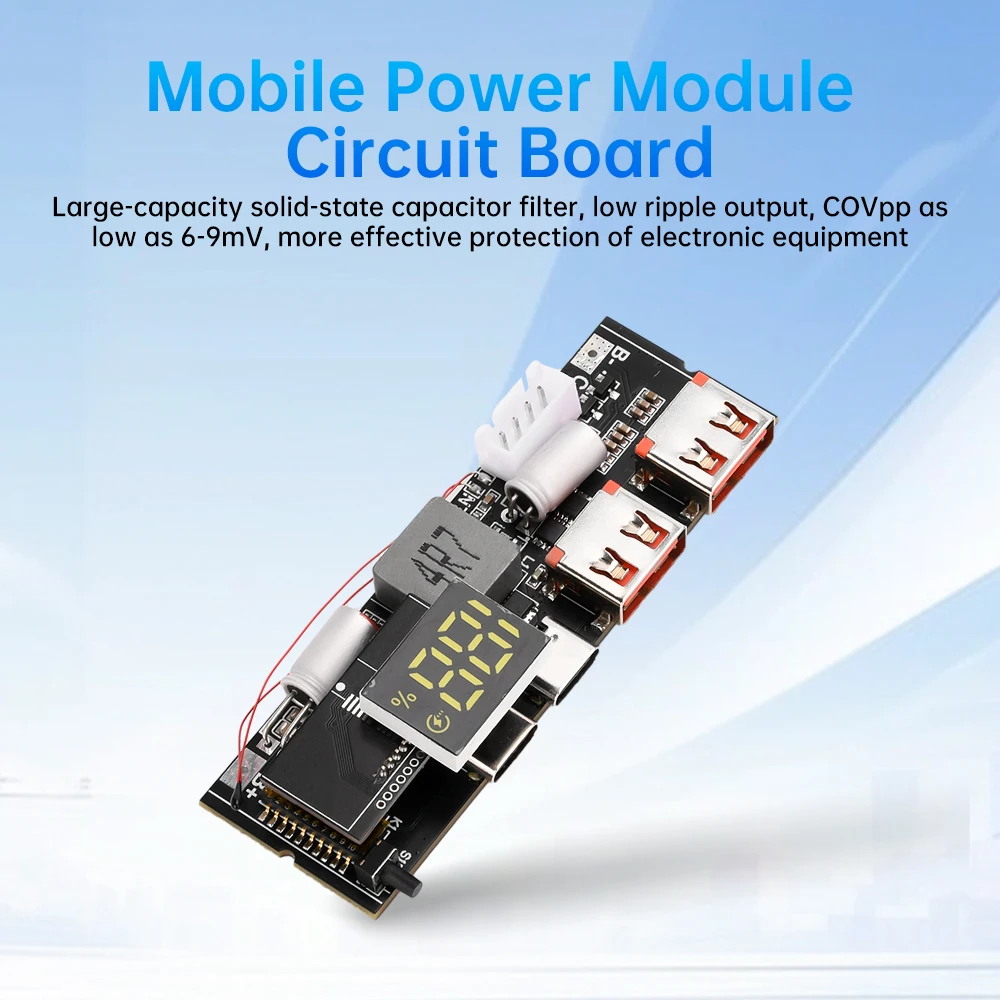

6. Filtrado con condensador sólido de gran capacidad, salida de baja ondulación, Vpp del puerto C tan bajo como 6-9mV, protección más efectiva de los equipos electrónicos.

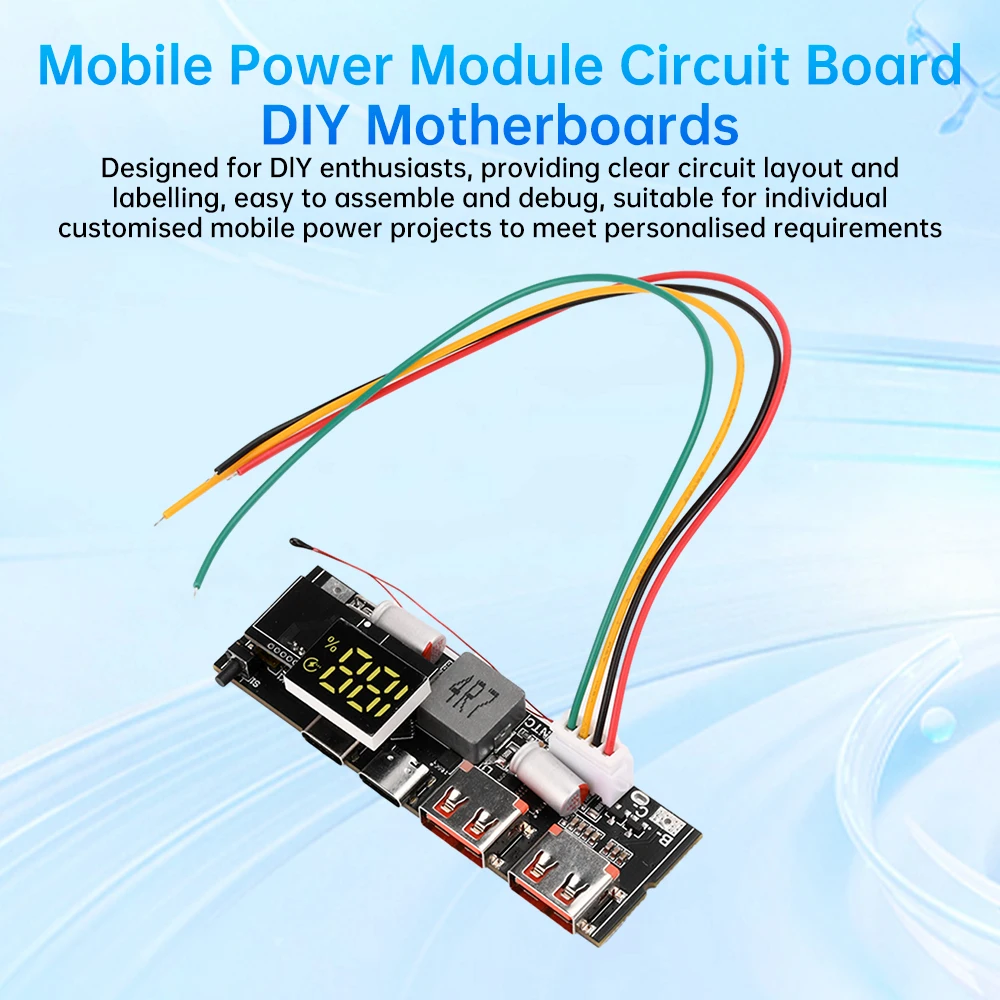

7. Diseñado para entusiastas del bricolaje, proporciona un esquema de circuito claro y etiquetado, fácil de ensamblar y depurar, adecuado para la personalización de proyectos de energía móvil para satisfacer necesidades individuales.

Parámetros:

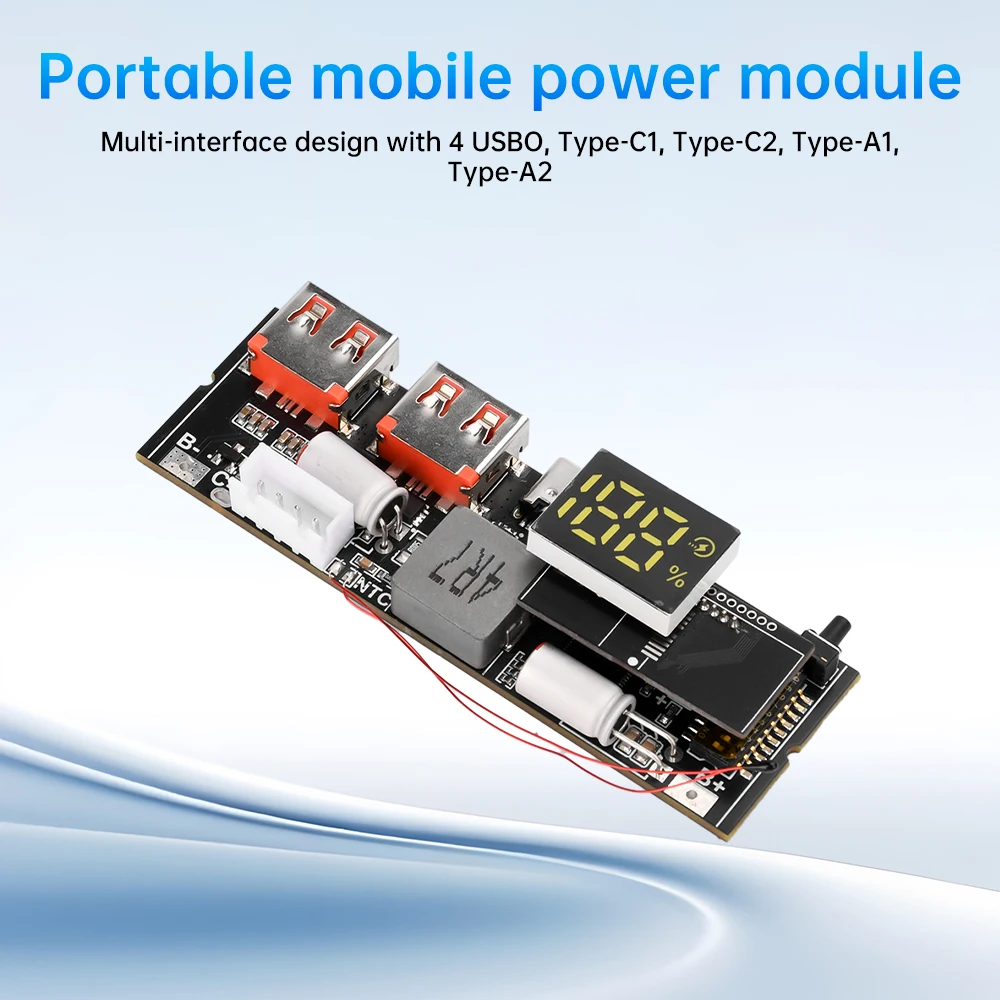

La placa base tiene 4 puertos USB por defecto: Type-C1, Type-C2, Type-A1, Type-A2.
Los tipos C1 y C2 son compatibles con los protocolos de entrada AFC/FCP/SCP/PD3.1.
Soporta protocolos de salida PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP. Tipo-A1/Tipo-A2. Soporta protocolos de salida UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP.

Voltaje Corriente Potencia:
PPS/PD3.1: 20V@5A, 3.3V-21V@5A, Máx. entrada 100W/Máx. salida 60W
UFCS: 3.4-21V@5A, Máx. entrada 100W/Máx. salida 60W
QC2.0: 5V3A/9V3A/12V2.8A/20V1.5A
QC3.0: 3.6V-20V@200mV/paso!5V@3A/9V@3A/12V@2.8A/20V@1.5A
AFC: 5V3A/9V3A/12V2.8A
FCP: 5V3A/9V3A/12V2.8A
SCP: SALIDA 3.3V-12V, ENTRADA 5V/9V/10V/12V, soporta 10V4A
PE1.1: 5V/7V/9V/12V PE2.0: 5V-12V@500mV/paso
SFCP: 5V/9V/12V

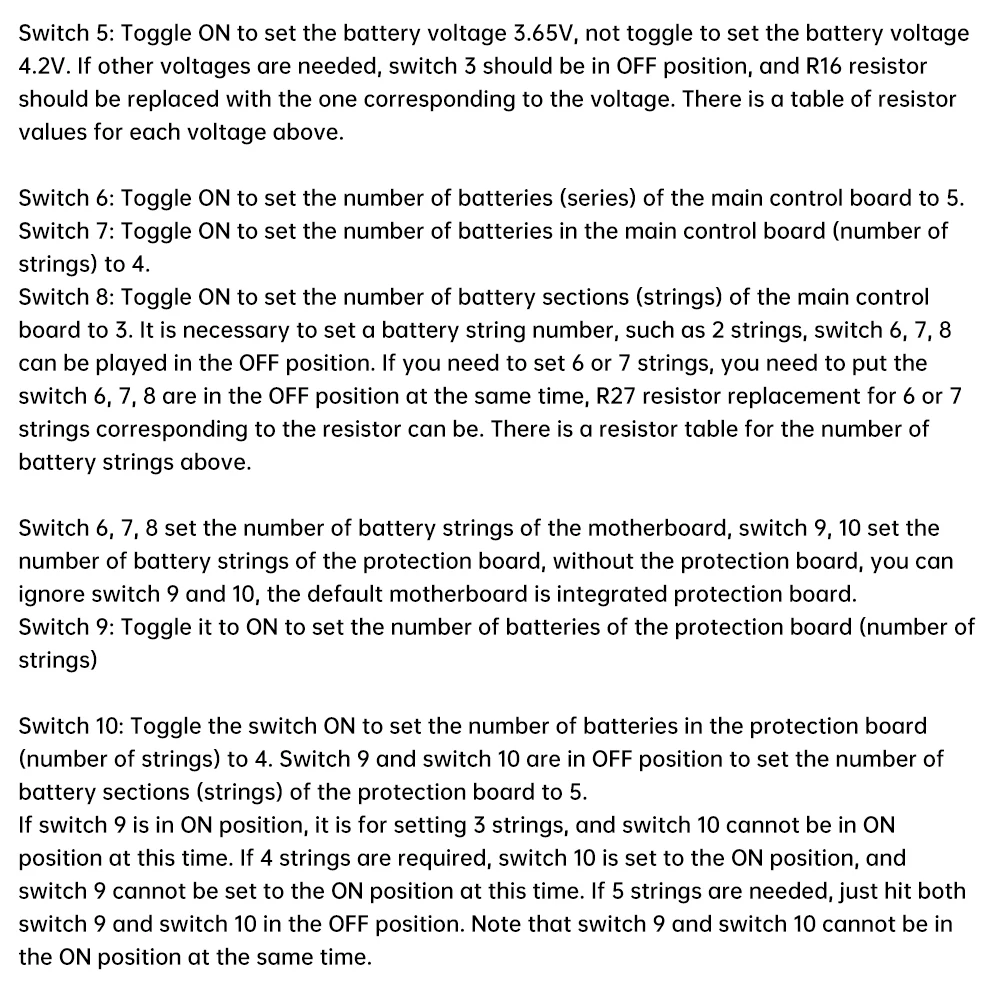

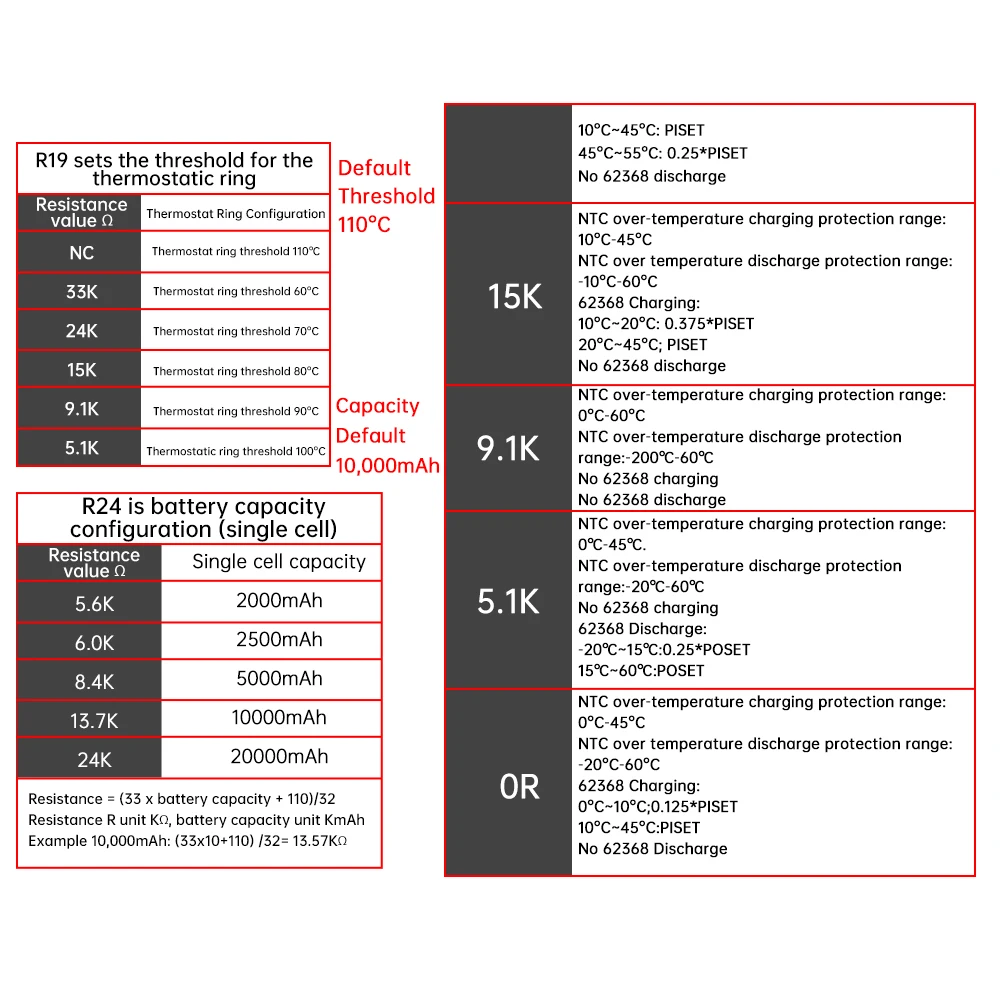

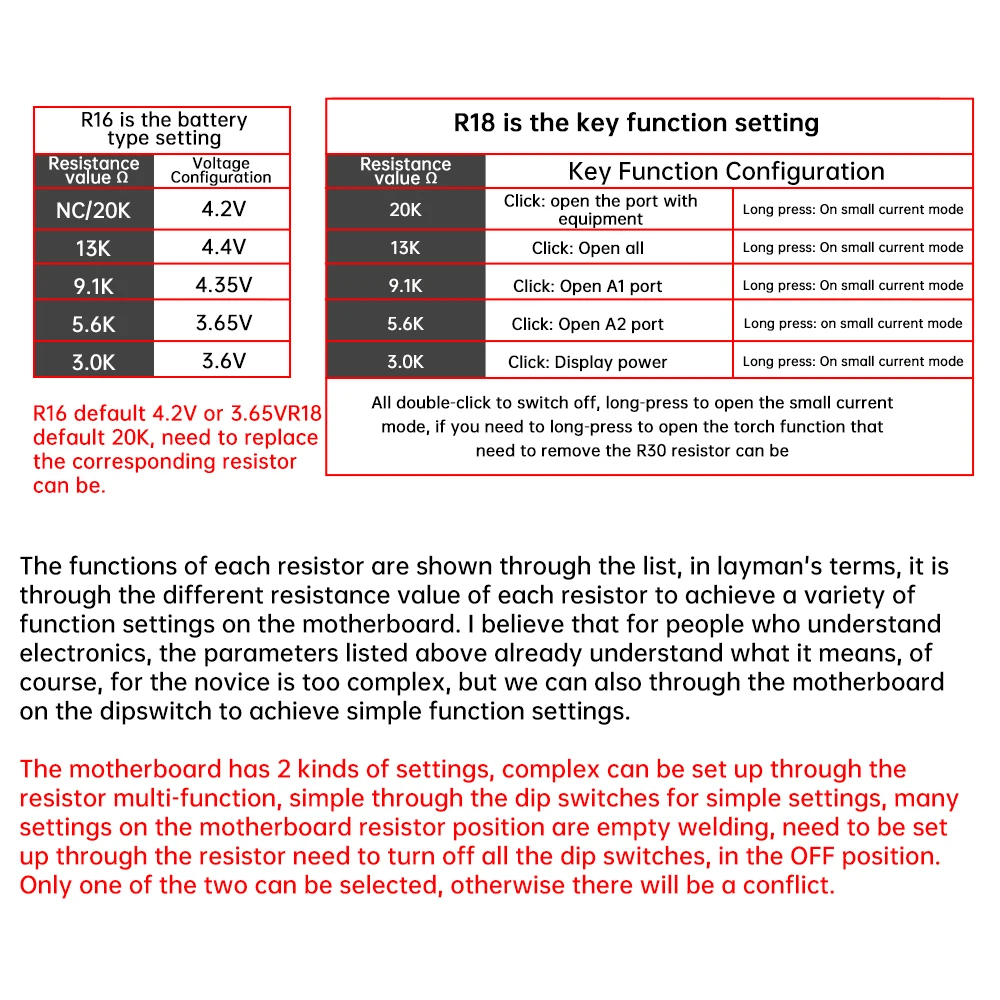

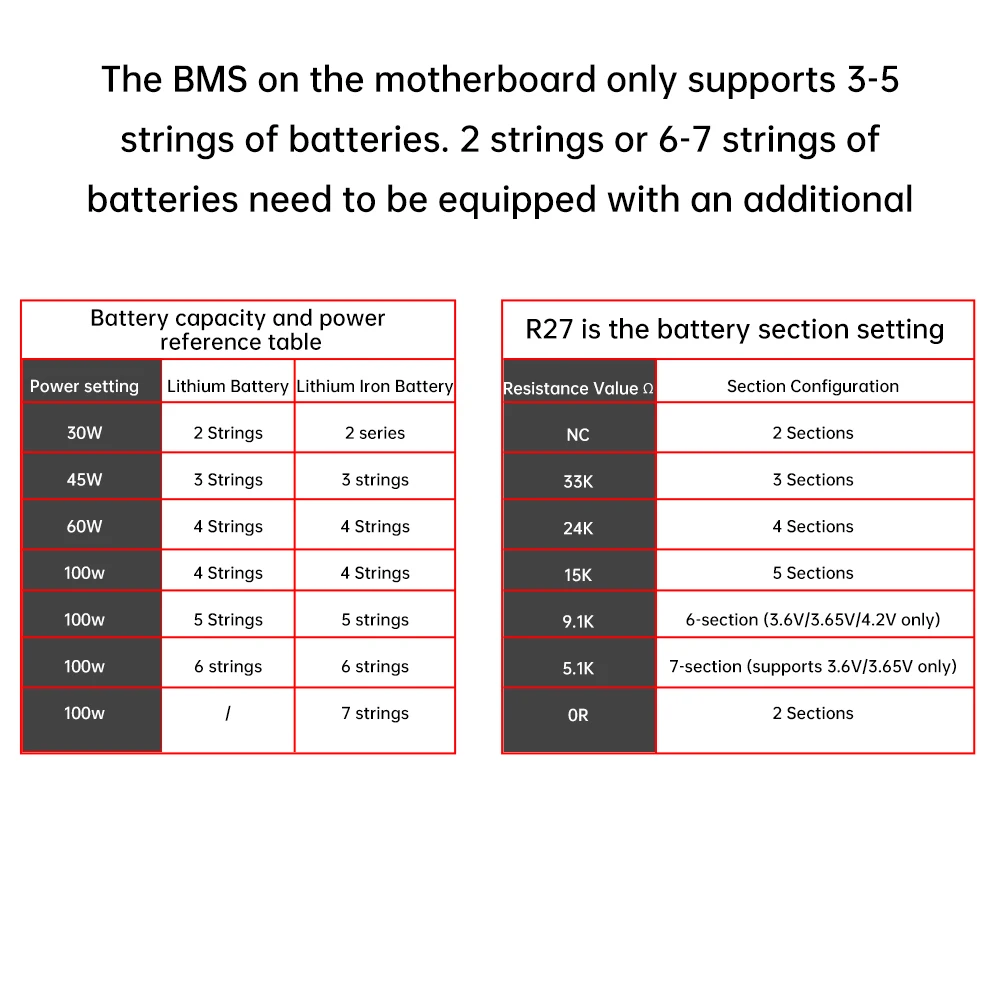

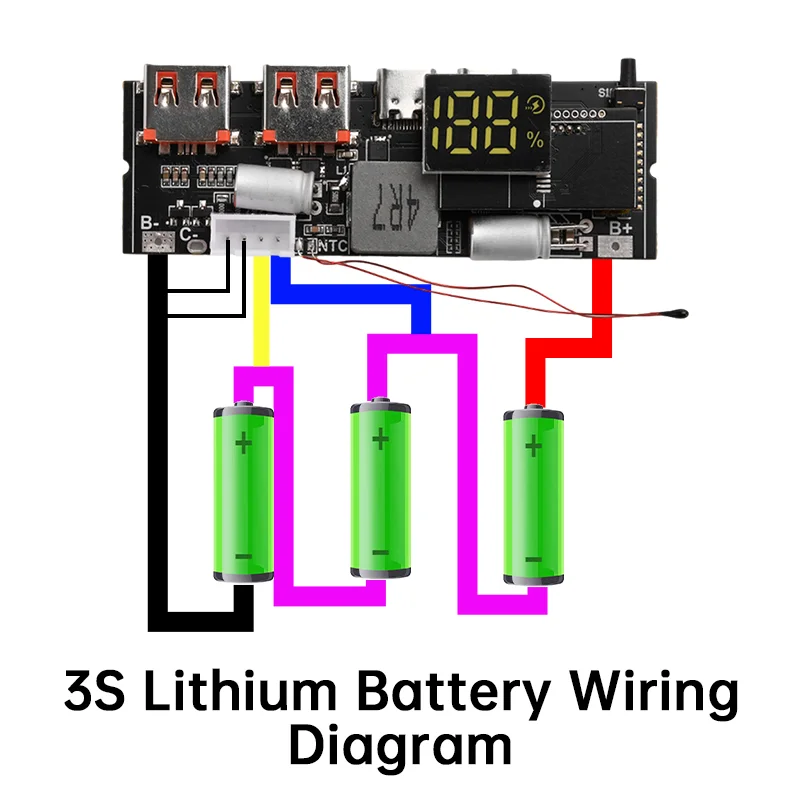

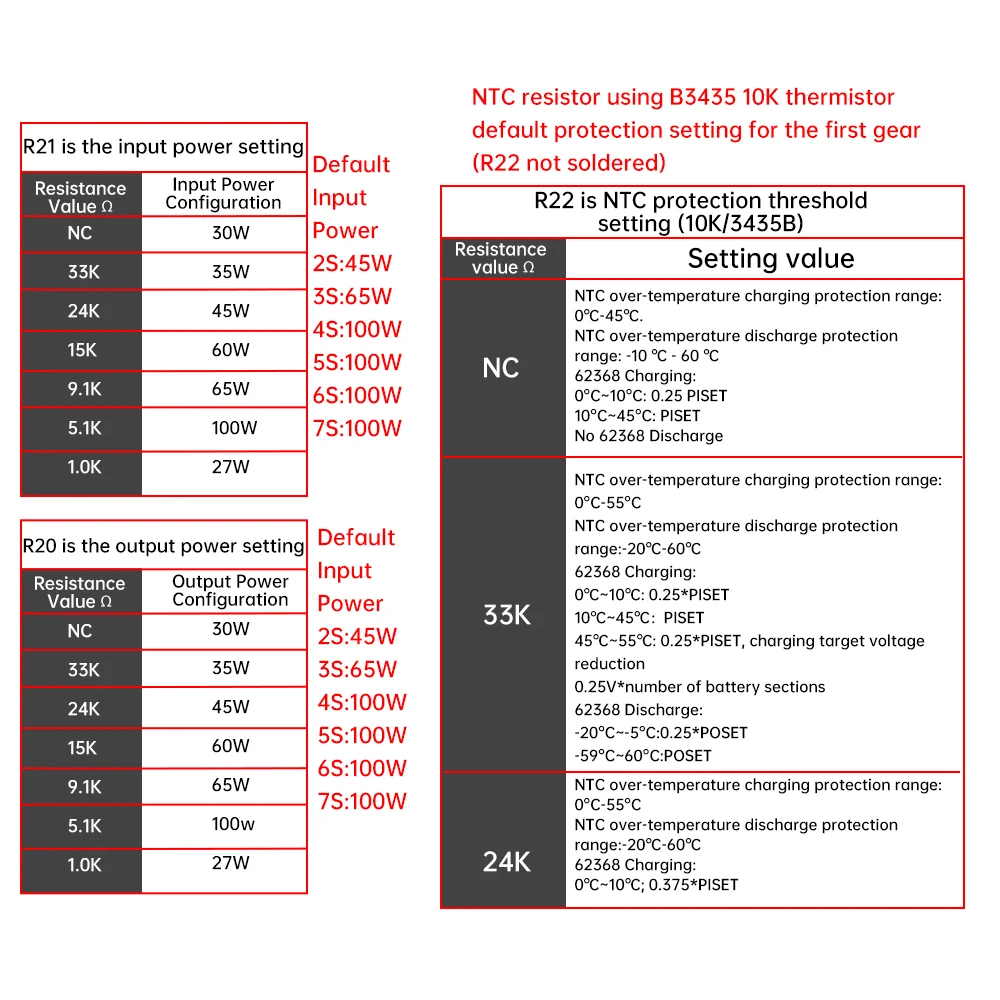

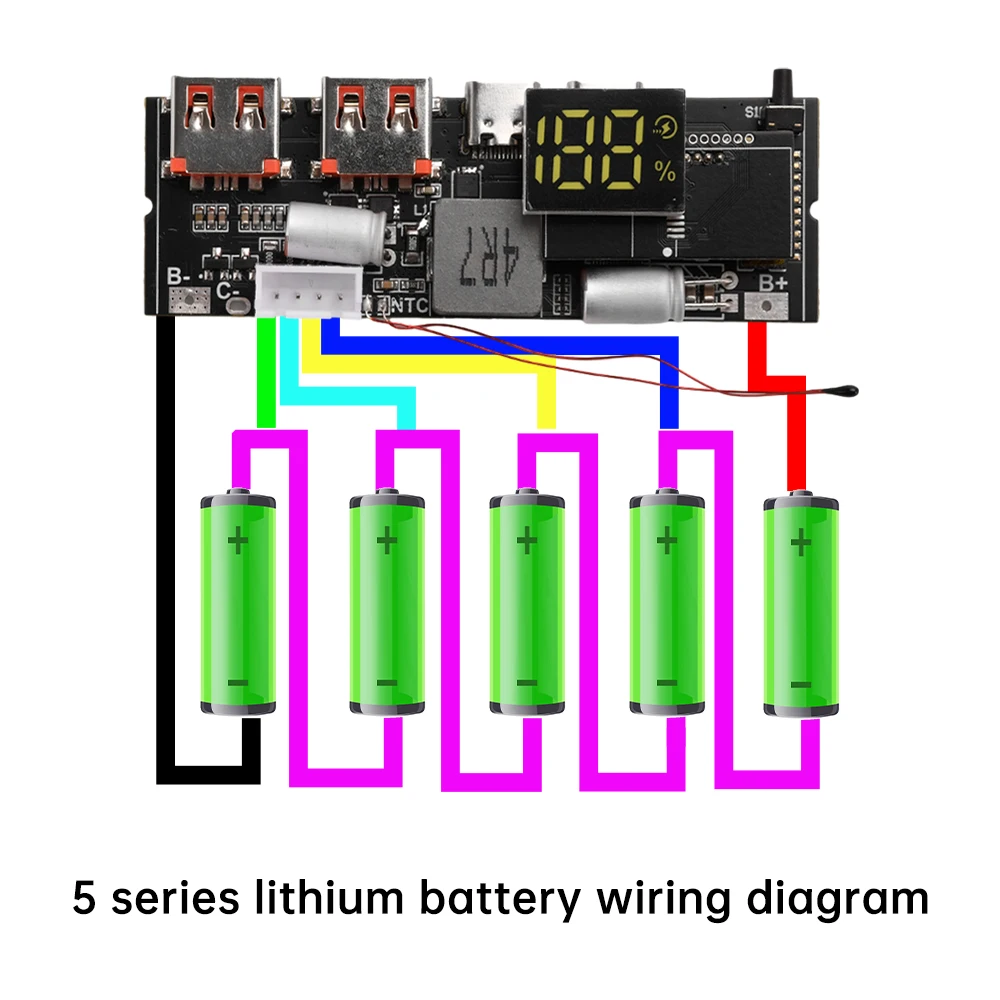

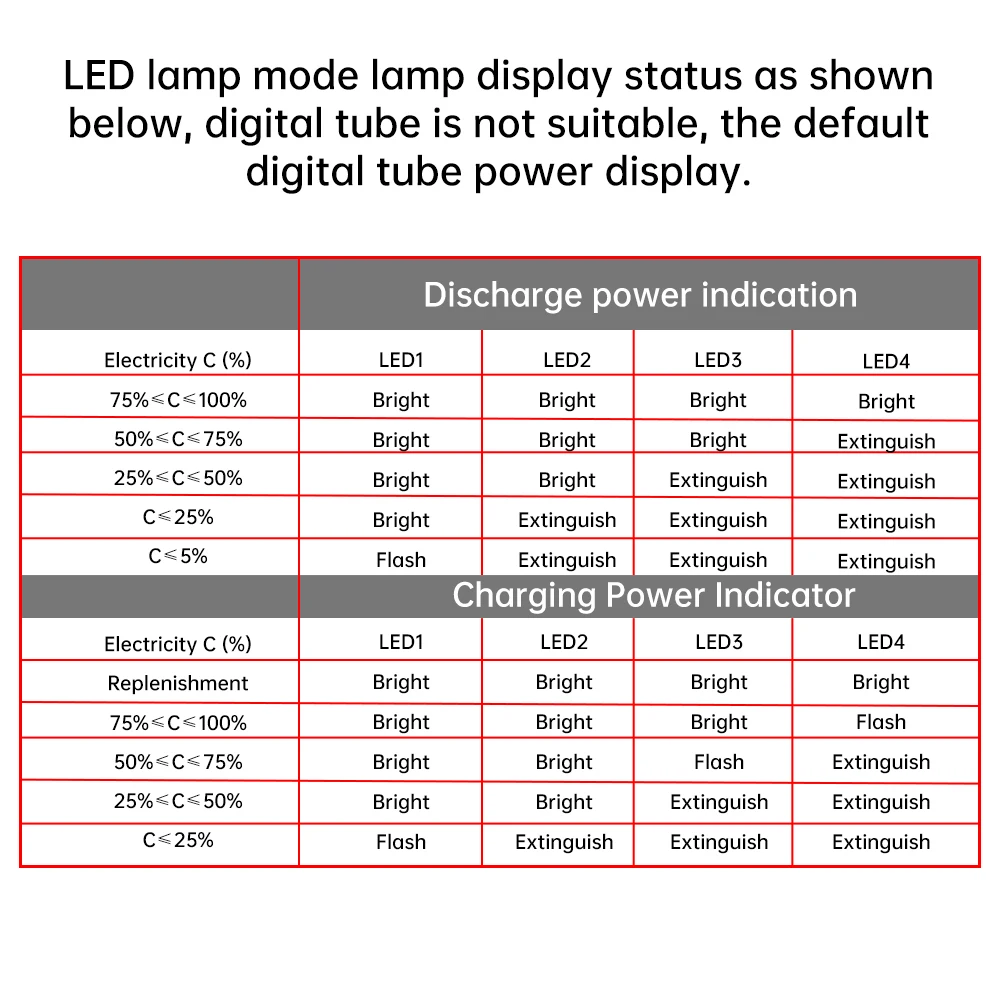

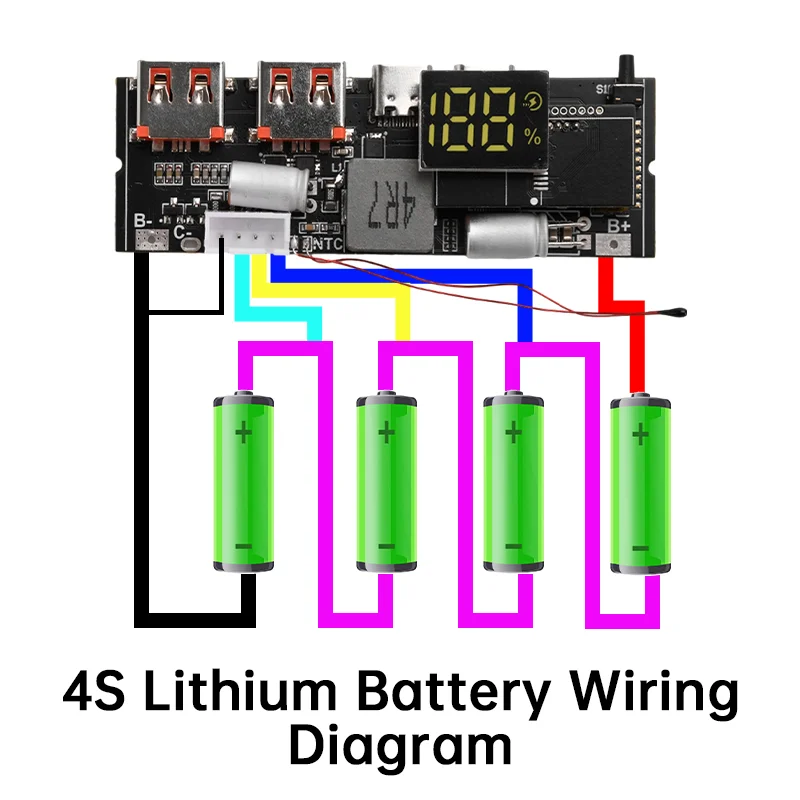

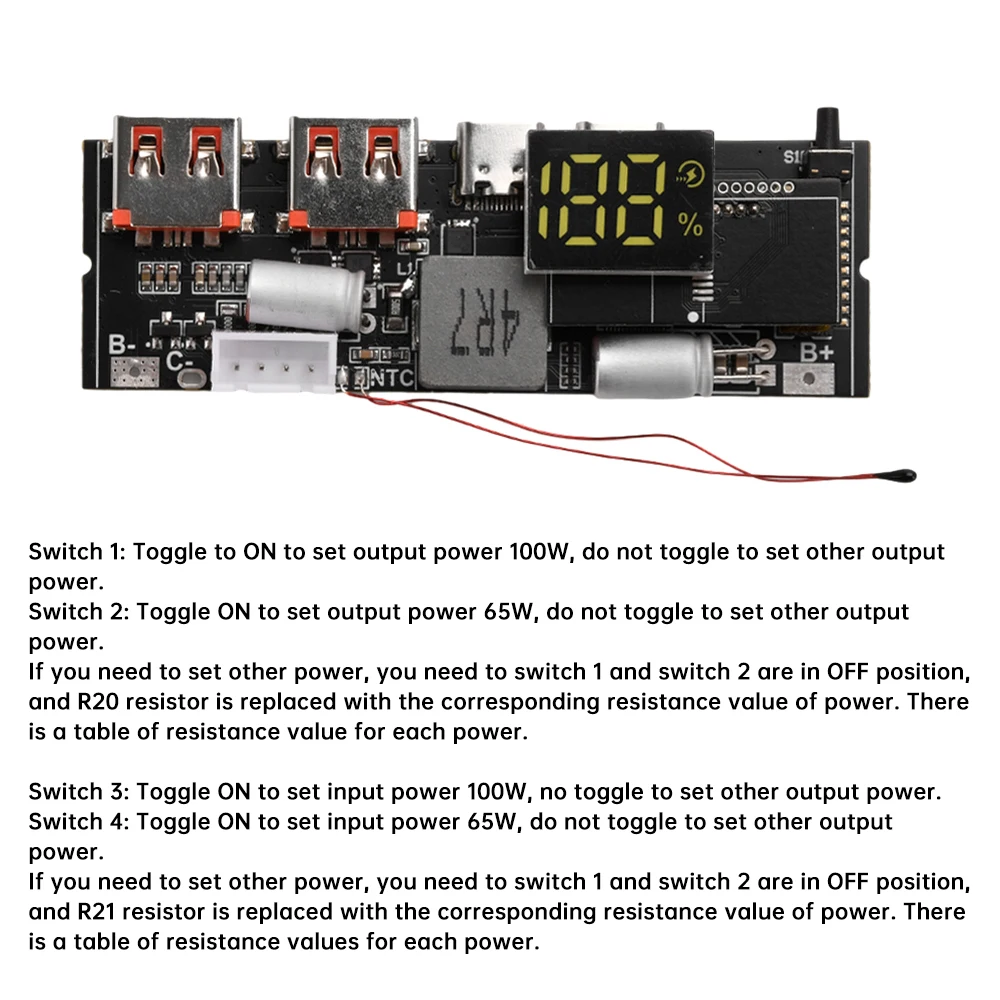

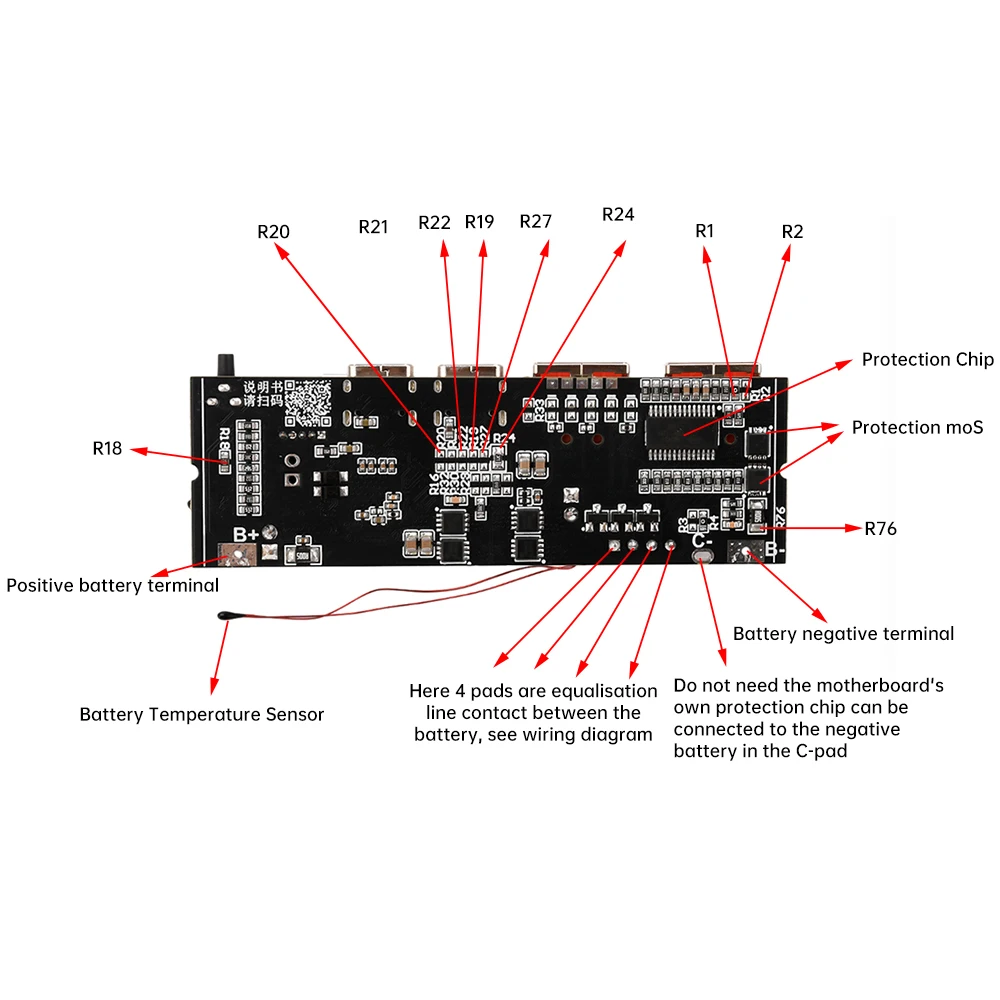

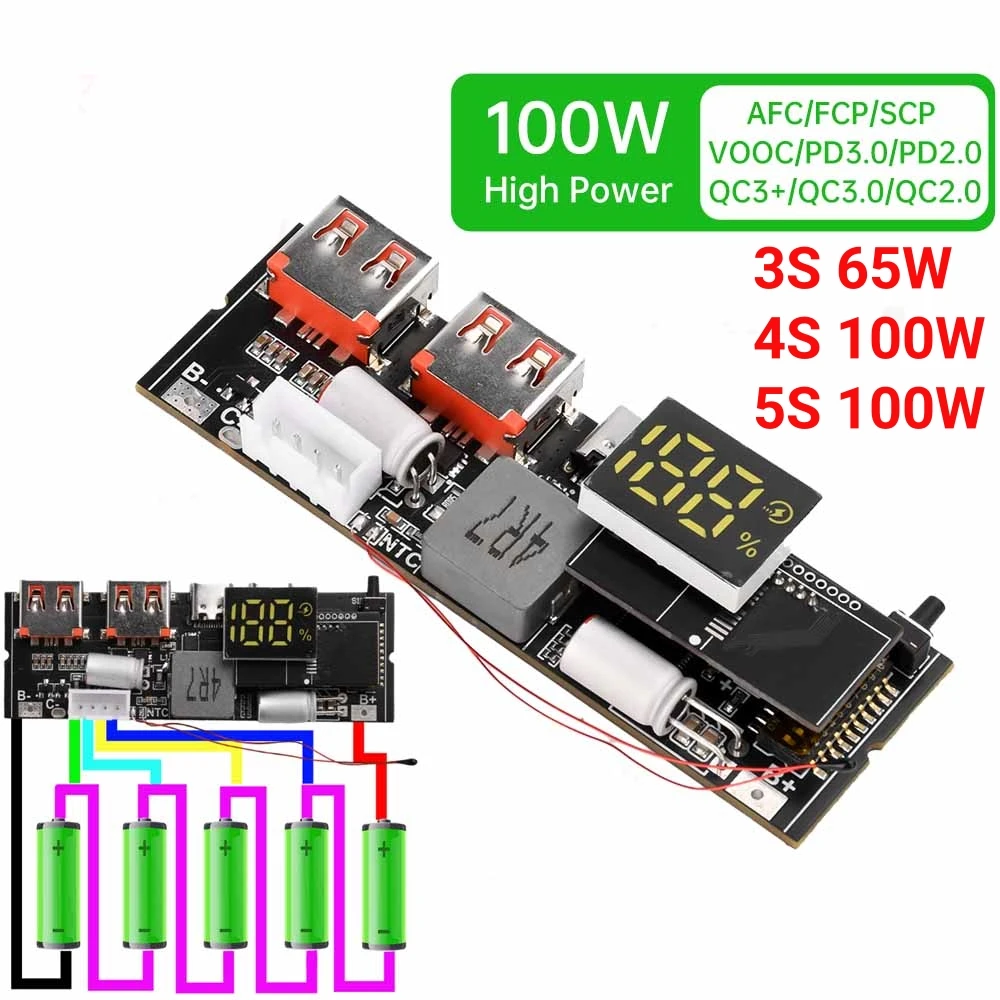

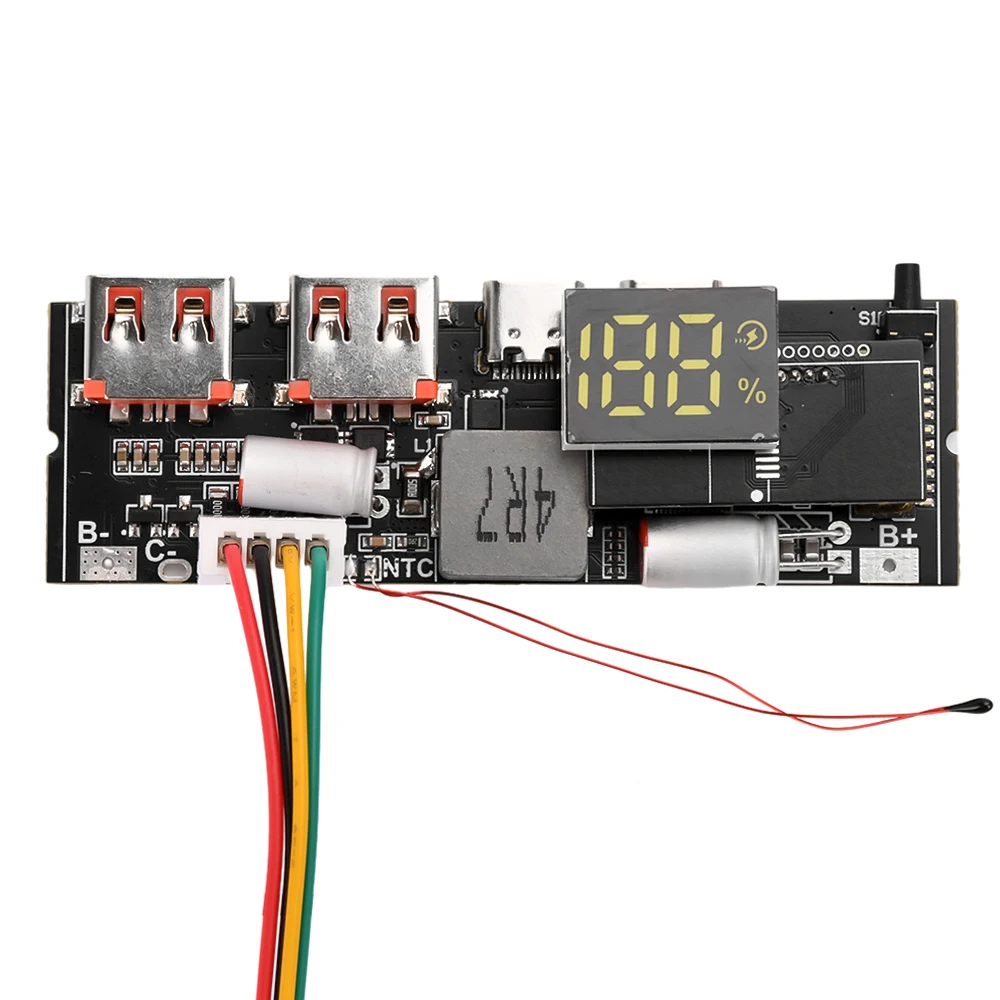

La placa base debe cablearse según el diagrama para conectar la batería. Si la batería tiene una placa de autoprotección, solo es necesario conectar los polos positivo y negativo de la batería a los puntos B+ y C- de la placa base. De lo contrario, la protección integrada de la placa base debe cablearse según el diagrama y es necesario conectar la línea de ecualización. ¡De lo contrario, no se podrá activar correctamente!

Notas:
1: La línea de la batería externa de la placa base debe ser capaz de pasar una corriente de 10A, con un cable de cobre de al menos 1 mm²; para cables comunes, se recomienda usar 1.5 mm². No es necesario que sea demasiado grueso, pero tampoco demasiado delgado, ya que un cable demasiado delgado sería un riesgo de seguridad (debido a que la corriente del lado de la batería es muy grande). Se recomienda una línea con especificación de 16AWG.
2: La placa base viene con un chip de protección, solo es compatible con baterías de las series 2-5. Las baterías de las series 6 y 7 necesitan venir con una placa de protección. La corriente de protección contra sobrecorriente de la placa de protección debe ser superior a 15A, de lo contrario no funcionará correctamente y se producirán daños graves en el chip de la placa base.
3: Debido a la alta corriente en el lado de la batería, es imprescindible utilizar un cable grueso para soldar directamente a la batería durante la prueba. No se pueden usar pinzas de cocodrilo para conectar a los terminales y probar la carga y descarga.
4: Soporta carga rápida OPO, soporta carga súper rápida HW, diferentes protocolos tienen diferente potencia, 65W, 100W se dice que son la potencia del protocolo PD, VOOC es 20W SCP es 22.5W. Por favor, confirme la demanda y luego compre, no se aceptan devoluciones si no es compatible con su teléfono o no puede cargar rápidamente. No se aceptan devoluciones de productos soldados. (Los teléfonos no compatibles se deben a que el protocolo propio del teléfono no es público, por lo que terceros no pueden usarlo).
5: La batería conectada a esta placa base debe cumplir con los requisitos y estar conectada en serie.

El paquete incluye:
Módulo de alimentación móvil *1
Cable de ecualización de 15 cm *1
