Nombre del parámetro (Name / Название / Nombre) |
Unidad (Unit) |
Valor (Value) |
Coeficiente de sensibilidad / Salida nominal |
mV/V |
2.0 ± 0.05 |
Salida nominal / Sensibilidad |
||
No linealidad / Non-linearity |
% F.S. |
0.2-0.3 |
No linealidad |
||
Repetibilidad / Repeatability |
% F.S. |
0.2-0.3 |
Repetibilidad |
||
Histéresis / Hysteresis |
% F.S. |
0.2-0.3 |
Histéresis / Histéresis |
||
Creeptempo / Creep (30 min) |
% F.S. |
0.02 |
Fluencia / Creep |
||
Salida en cero / Balance cero |
% F.S. |
± 1.0 |
Saldo cero / Equilibrio cero |
||
Coeficiente de temperatura en cero / Efecto de la temperatura en cero |
% F.S. / °C |
0.2 |
ТК нуля / Efecto temp. en cero |
||
Coeficiente de sensibilidad a la temperatura / Efecto de la temperatura en la salida |
% F.S. / °C |
0.2 |
Sensibilidad / Efecto de la temperatura en la sensibilidad |
||
Rango de compensación de temperatura / Compensated Temp. Range |
°C |
-10 ~ +50 |
Rango de compensación de temperatura / Rango de compensación de temperatura |
||
Rango de temperatura de funcionamiento / Operating Temp. Range |
°C |
-20 ~ +65 |
Rango de temperatura de trabajo / Rango temp. oper. |
||
Impedancia de entrada / Input Impedance |
Ω |
400 ± 5 |
Входное сопротивление / Impedancia de entrada |
||
Impedancia de salida / Output Impedance |
Ω |
351 ± 2 |
Impedancia de salida |
||
Resistencia de aislamiento / Insulation Resistance |
MΩ |
≥ 5000 (50VDC) |
Resistencia de aislamiento / Resistencia de aisl. |
||
Tensión de excitación recomendada / Recommended Excitation |
V (DC/AC) |
5-12V |
Tensión de alimentación recomendada / Voltaje exc. recomendado |
||
Tensión máxima de excitación / Maximum Excitation |
V (DC/AC) |
15V |
Tensión máx. de alimentación / Voltaje máx. |
||
Carga de seguridad / Safe Overload |
% F.S. |
120 |
Sobrecarga de seguridad |
||
Sobrecarga límite / Ultimate Overload |
% F.S. |
150 |
Sobrecarga máxima / Sobrecarga máxima |
||
Longitud del cable / Cable Length |
m |
3 |
Длина кабеля / Longitud del cable |

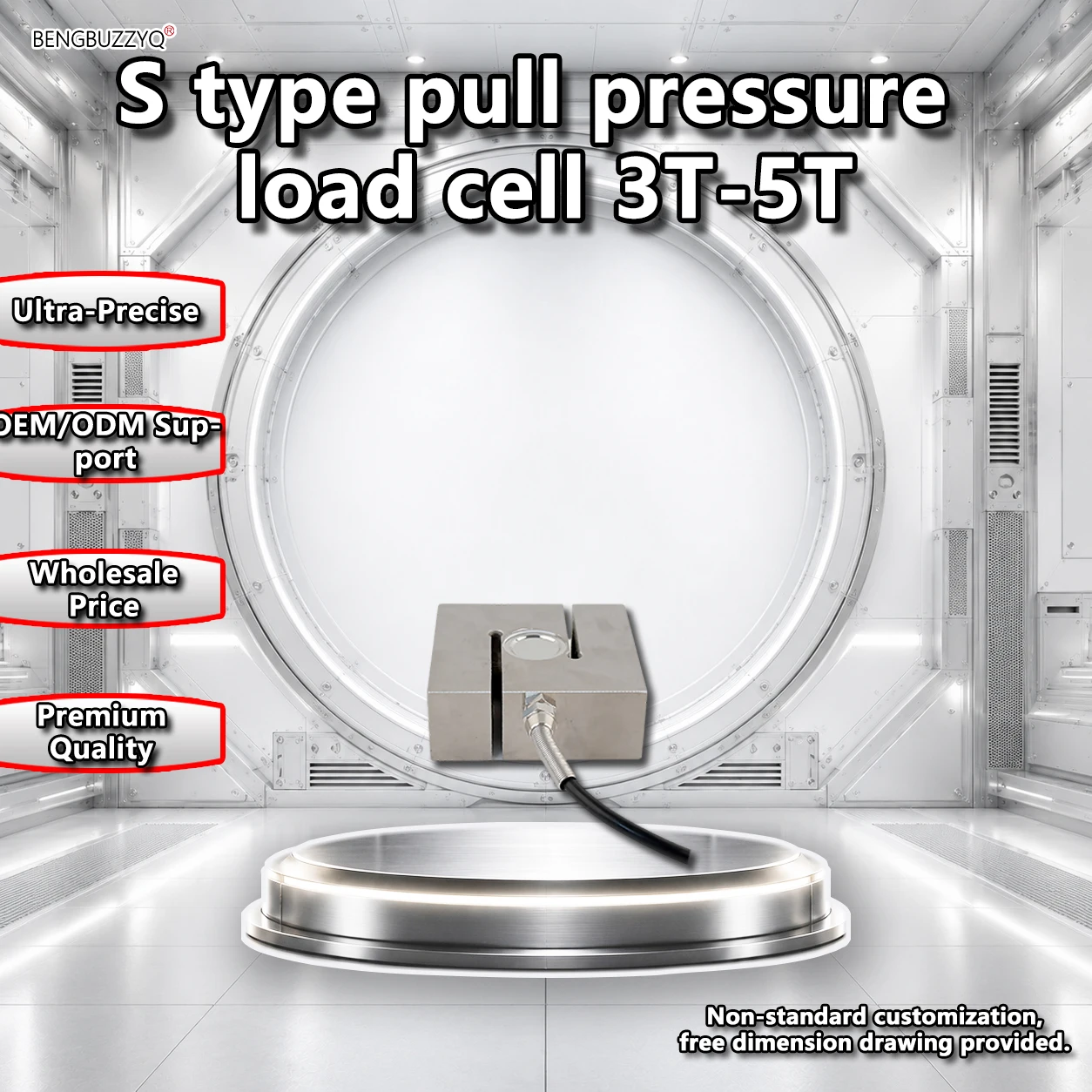

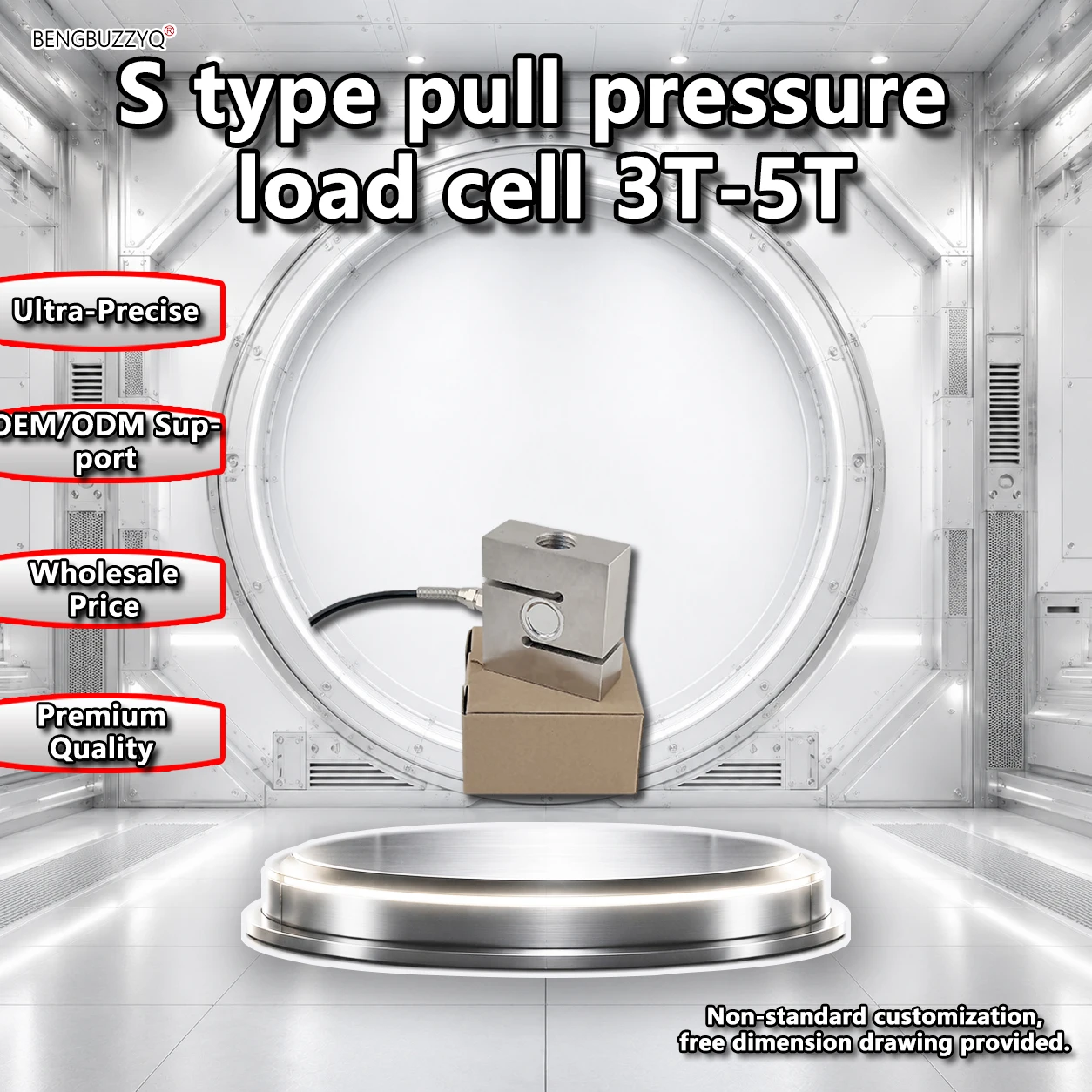

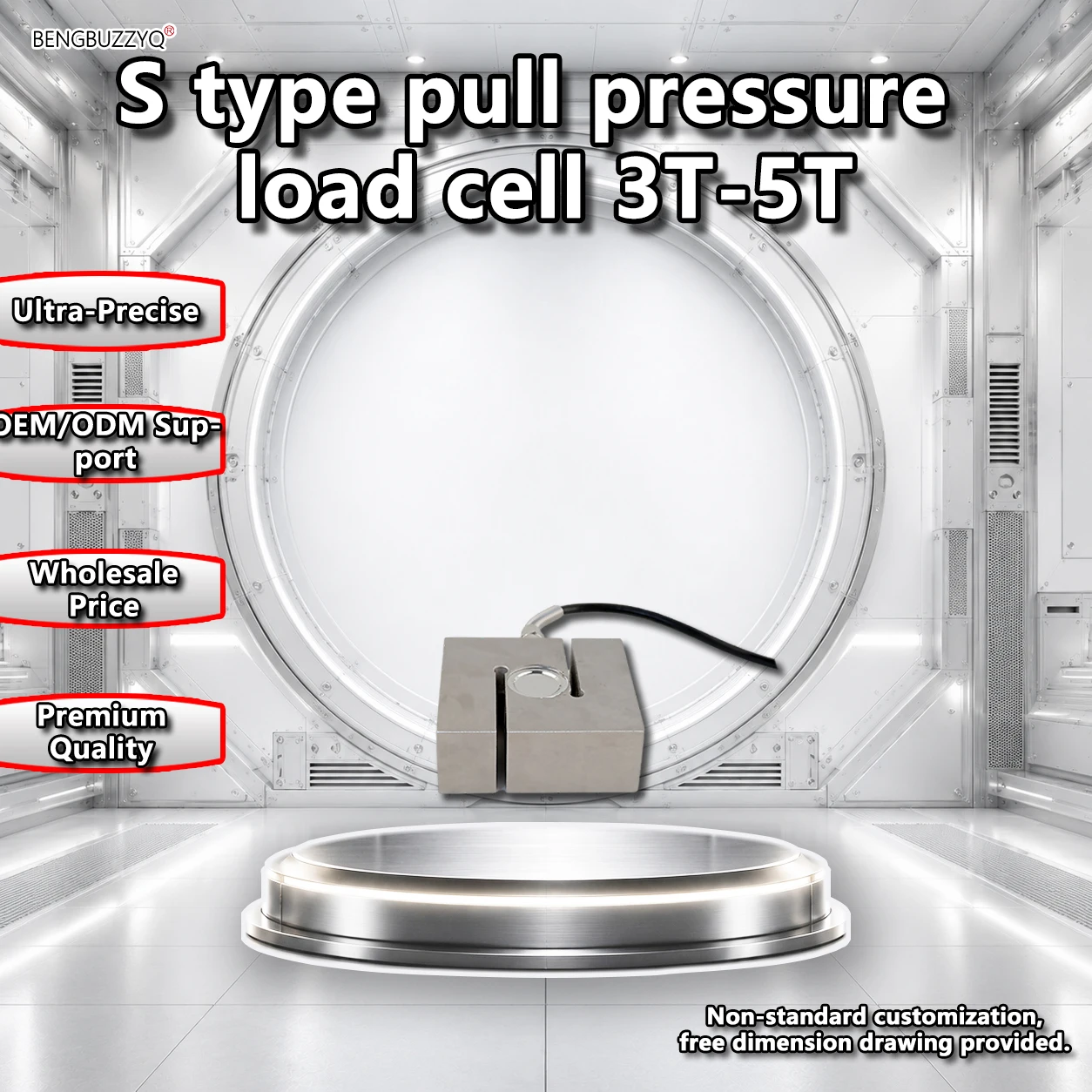

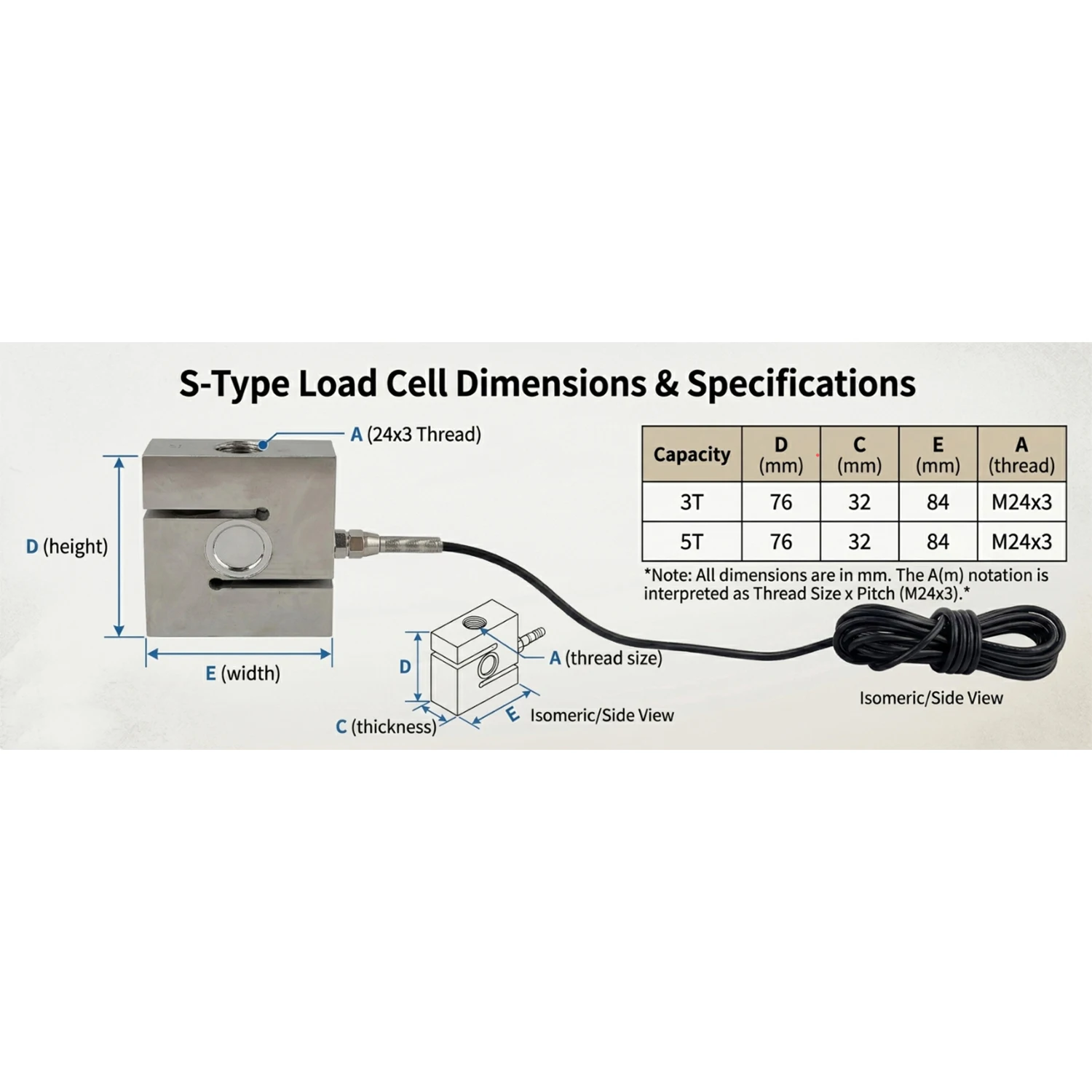

Esta celda de carga tipo S es un componente de medición de fuerza de precisión diseñado específicamente para entornos industriales de alta carga. Combinando una estructura de cuerpo elástico de alta estabilidad con tecnología de galgas extensométricas de precisión, este producto ofrece dos capacidades principales —3 toneladas y 5 toneladas— para satisfacer diversas necesidades, desde el pesaje industrial ligero hasta el levantamiento industrial de servicio pesado. Calibrado según los estándares de precisión C3, presenta una fluencia y histéresis excepcionalmente bajas. El cable apantallado de 2 metros y los orificios roscados M24 estándar permiten una integración perfecta en los sistemas de control industrial existentes.
