Parámetros (Parameter) |
Unidad (Unit) |
Datos técnicos (Technical Data) |
Capacidades nominales |
kg |
0.3, 0.6, 1, 2, 3, 5, 7, 10 |
Potencia nominal (Rated Output) |
mV/V |
1.0±15% / 2.0±10% |
Error combinado |
%R.O. |
0.02 |
Balance de cero (Zero Balance) |
mV/V |
±0.0200 |
Linealidad |
%R.O. |
0.02 |
Histéresis |
%R.O. |
0.02 |
Repetibilidad |
%R.O. |
0.02 |
Creept (30 minutos) |
%R.O. |
0.02 |
Retorno (30 minutos) |
%R.O. |
0.02 |
Impedancia de entrada |
Ω |
410 ± 15 |
Impedancia de salida |
Ω |
350 ± 5 |
Resistencia de aislamiento (Insulation Impedance) |
MΩ |
≥ 5000 (a 50VDC) |
Tensión de excitación recomendada |
VDC |
5 ~ 12 |
Tensión máxima de excitación (Maximum Excitation) |
VDC |
15 |
Especificaciones del cable (Cable) |
m |
φ3 × 0.3m (4 hilos apantallados) |
Rango de temperatura de funcionamiento (Operating Temp. Range) |
°C |
-20 ~ 60 |
Efecto de la temperatura en la salida (Temp. Effect On Output) |
%R.O./°C |
0.002 |
Efecto de la temperatura en el punto cero |
%R.O./°C |
0.003 |
Carga de seguridad (Safe Overload) |
%R.O. |
150 |
Sobrecarga límite (Ultimate Overload) |
%R.O. |
200 |
Material (Construcción) |
- |
Aleación de aluminio |

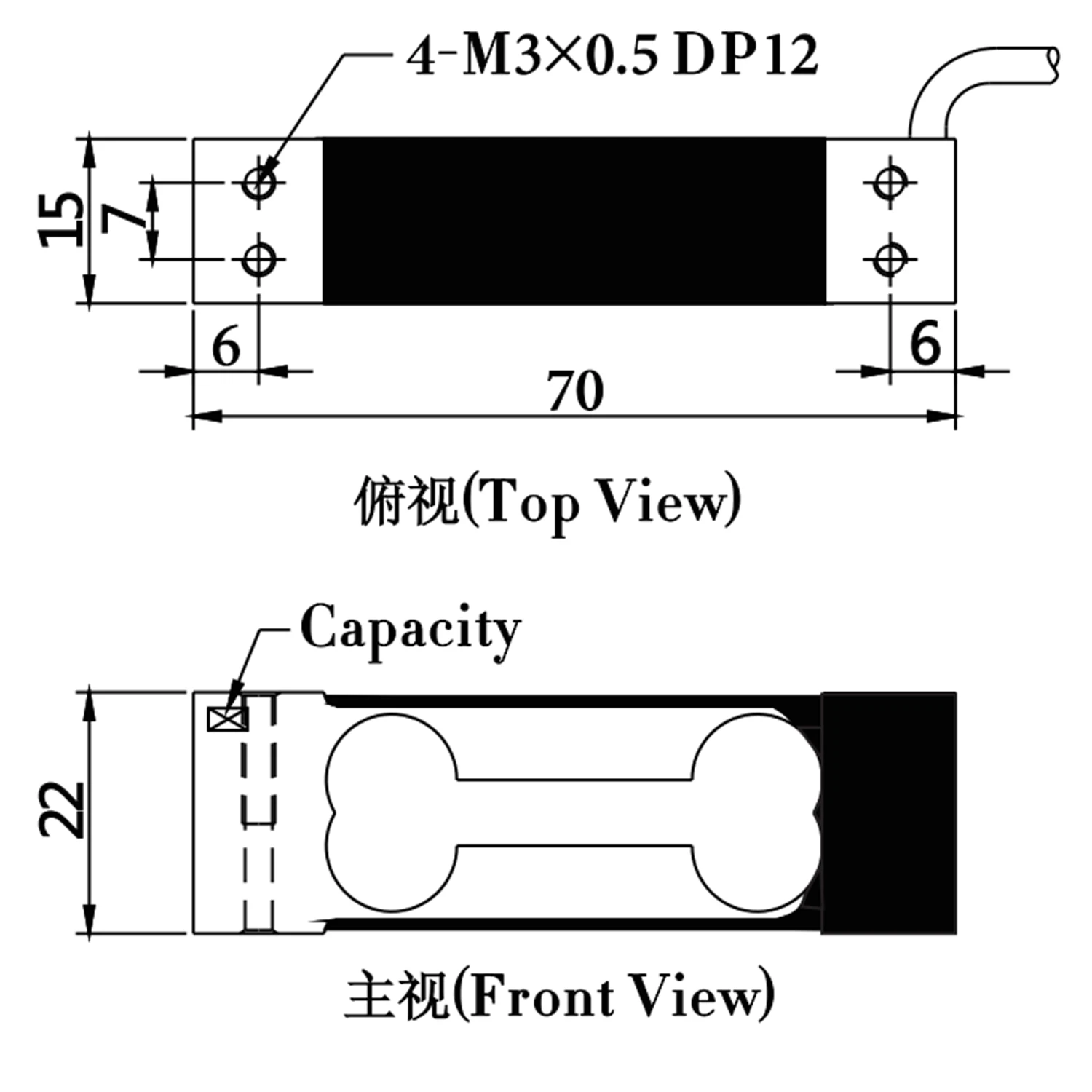

Orificios de montaje |
- |
4-M3 × 0.5 DP12 |
Peso neto del producto (Peso aproximado) |
g |
Aproximadamente 33 g (sin incluir el cable) |

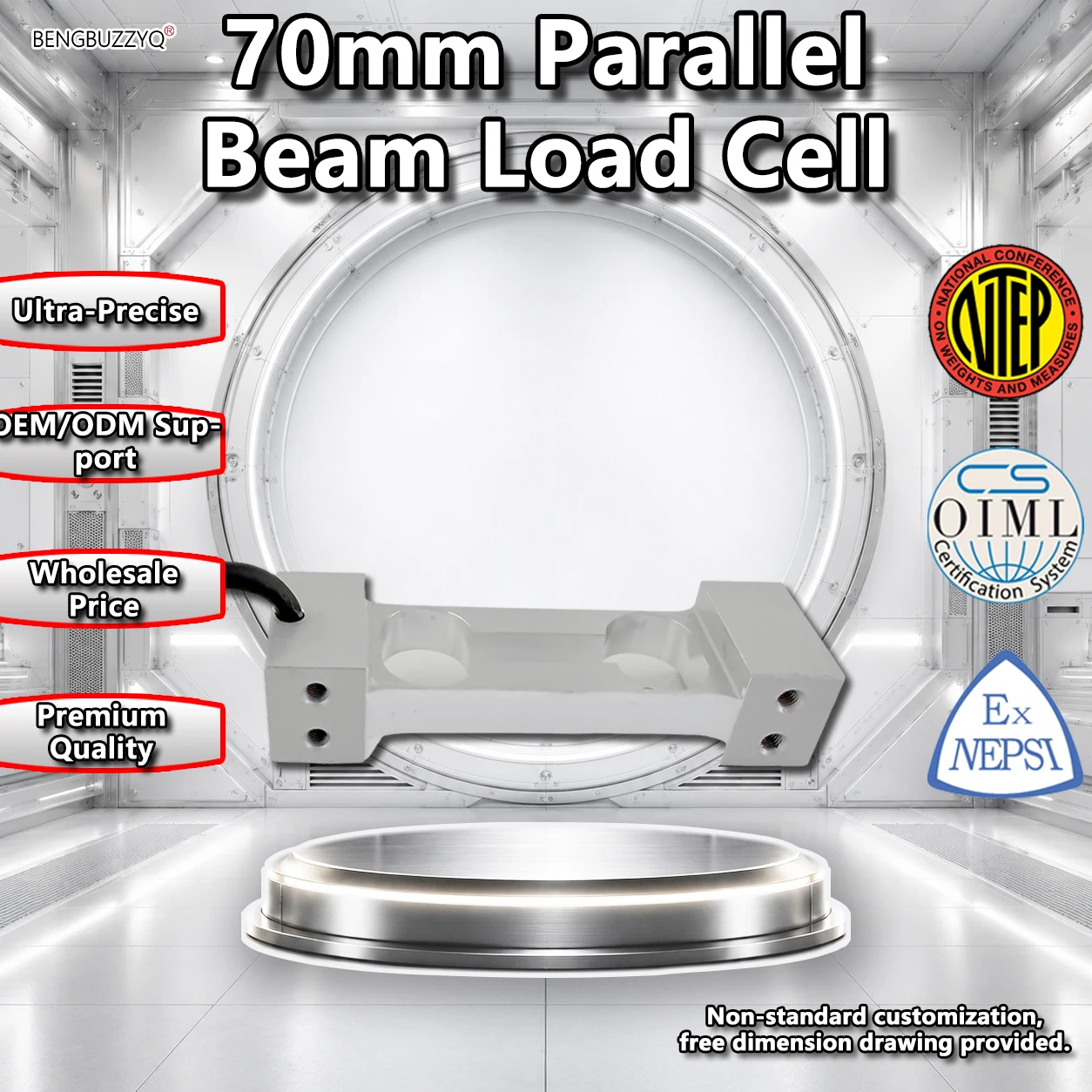

La celda de carga de punto único NA6 es un sensor de peso de alto rendimiento diseñado específicamente para básculas electrónicas de precisión. Fabricada con aleación de aluminio de alta resistencia, ofrece una estabilidad a largo plazo y una resistencia a la fatiga excepcionales. Con una linealidad del 0,02%, es el componente ideal para básculas de precios, básculas de conteo y balanzas de laboratorio. Compatible con múltiples capacidades desde 300 g hasta 10 kg, este sensor presenta una clasificación de sobrecarga segura del 150%, lo que garantiza una retroalimentación de datos precisa incluso en entornos exigentes.
