Nombre del parámetro (CN/EN/RU/ES) |
单位 |
参数值 |
Carga nominal / Rated load |
kg / t |
100kg ~ 500t |
Carga nominal / Carga nominal |
||
Sensibilidad de salida |
mV/V |
1.0-2.0 ± 0.05 |
Sensibilidad de salida |
||
No linealidad / Non-linearity |
%F.S |
± 0.05 ~ ± 0.1 |
No linealidad |
||
Error de retardo / Lag error (Histéresis) |
%F.S |
± 0.05 |
Histéresis / Error de histéresis |
||
Error de repetibilidad / Repeatability |
%F.S |
± 0.05 |
Repetibilidad |
||
Creeptempo / Creep |
%F.S |
± 0.05 |
Fluencia |
||
Coeficiente de temperatura cero / Zero temperature coefficient |
%F.S/10°C |
± 0.05 |
Coeficiente de temperatura cero |
||
Coeficiente de sensibilidad a la temperatura / Sensitivity temperature coefficient |
%F.S/10°C |
± 0.05 |
Coeficiente de sensibilidad |
||
Impedancia de entrada / Input resistance |
Ω |
750 ± 30 o 1.45K ± 50 |
Resistencia de entrada |
||
Impedancia de salida / Resistencia de salida |
Ω |
700 ± 5 o 1.4K ± 5 |
Resistencia de salida |
||
Temperatura de trabajo / Working temperature |
°C |
-20 ~ +70 |
Temperatura de trabajo |
||
Carga de seguridad / Safe overload |
%F.S |
150 |
Sobrecarga de seguridad |
||
Resistencia de aislamiento / Insulation resistance |
MΩ |
≥ 2000 |
Resistencia de aislamiento / Insulation resistance |
||
Tensión de excitación / Incentive voltage (Excitation) |
V |
5 ~ 12 |
Tensión de alimentación / Voltaje de excitación |
||
Clase de protección / Protection class |
IP |
IP65, IP66 |
Класс защиты / Grado de protección |
||
Material / Material |
- |
Acero aleado (Alloy steel) |
Material / Material |
||
Cable / Cable |
m |
Φ5 x 3 |
Кабель / Cable |

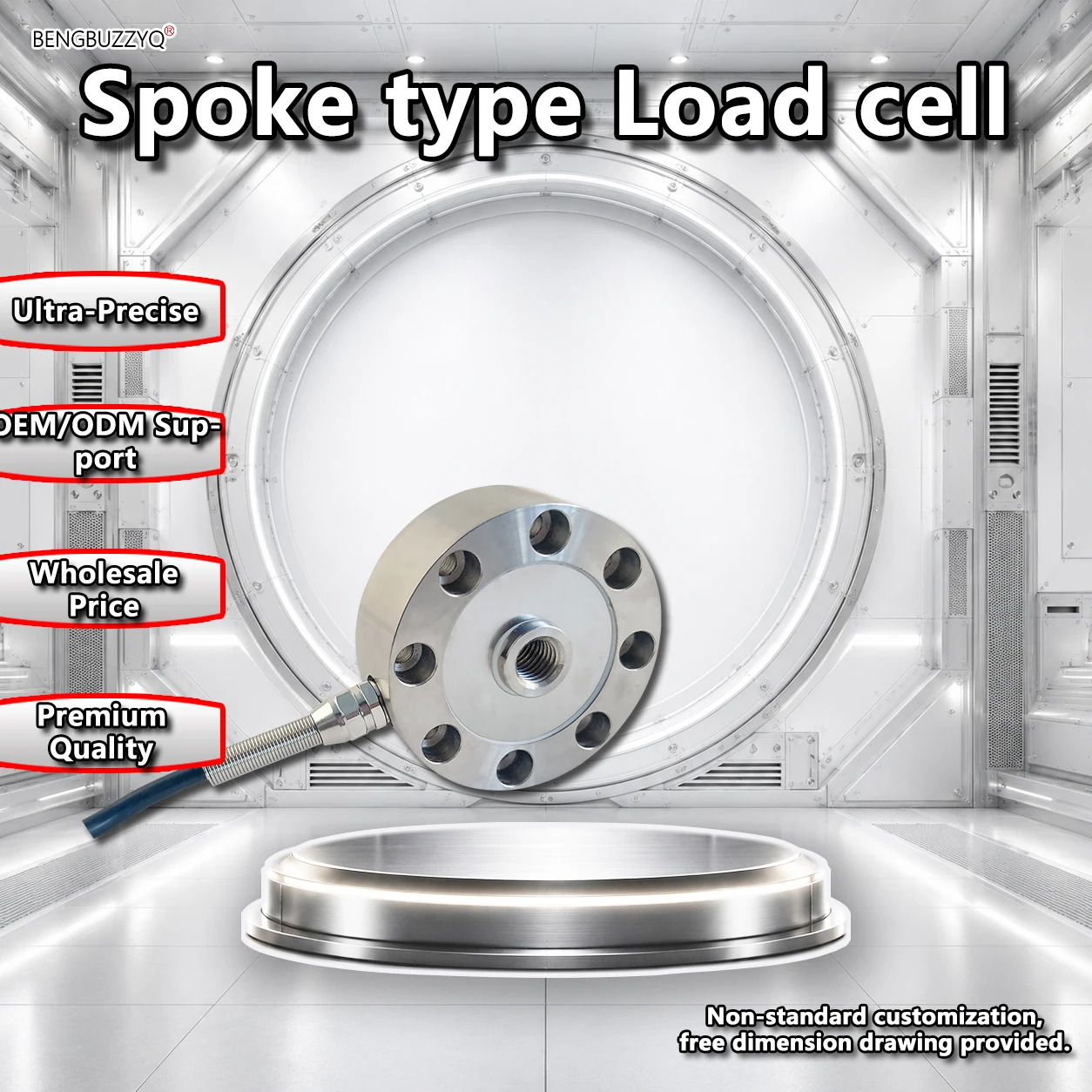

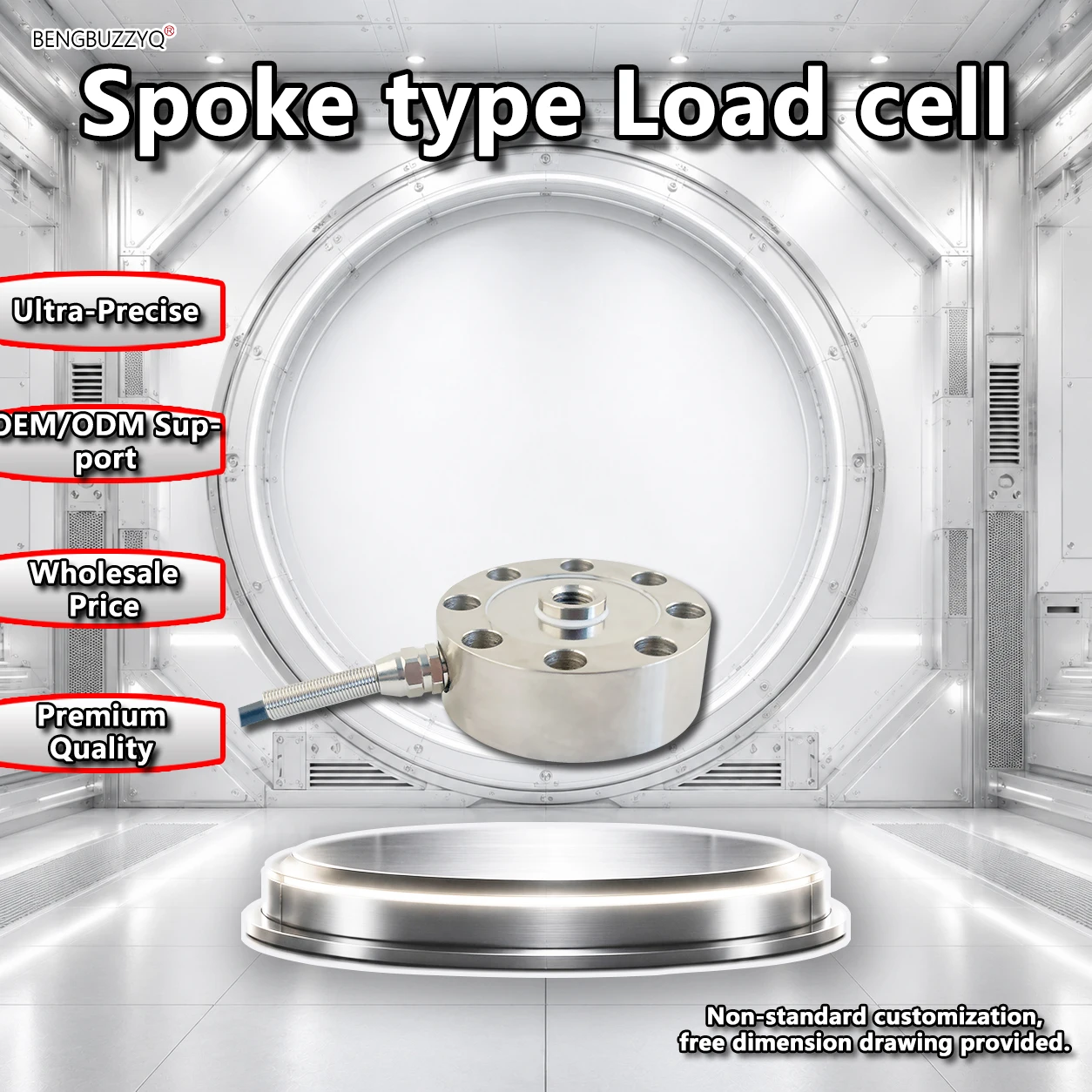

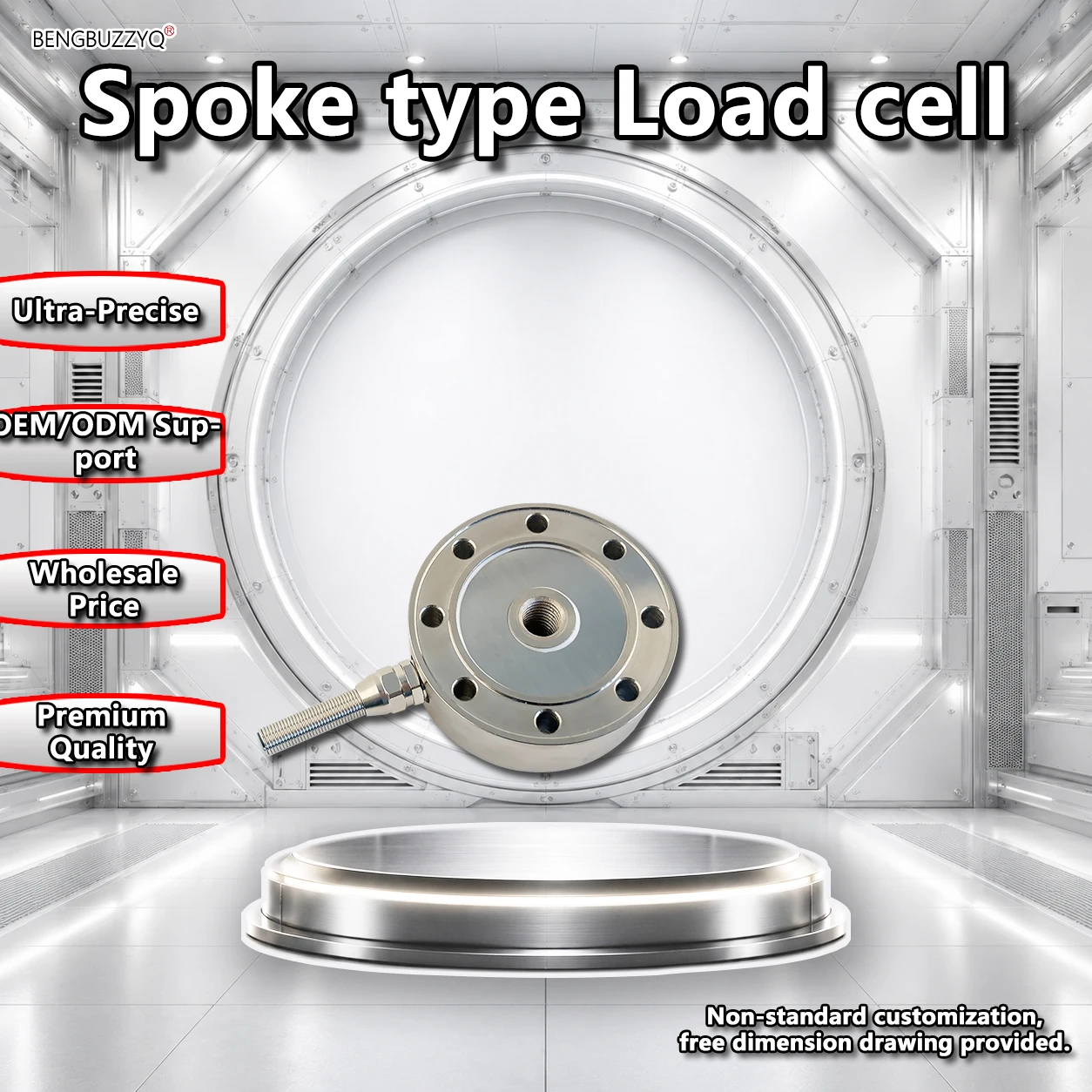

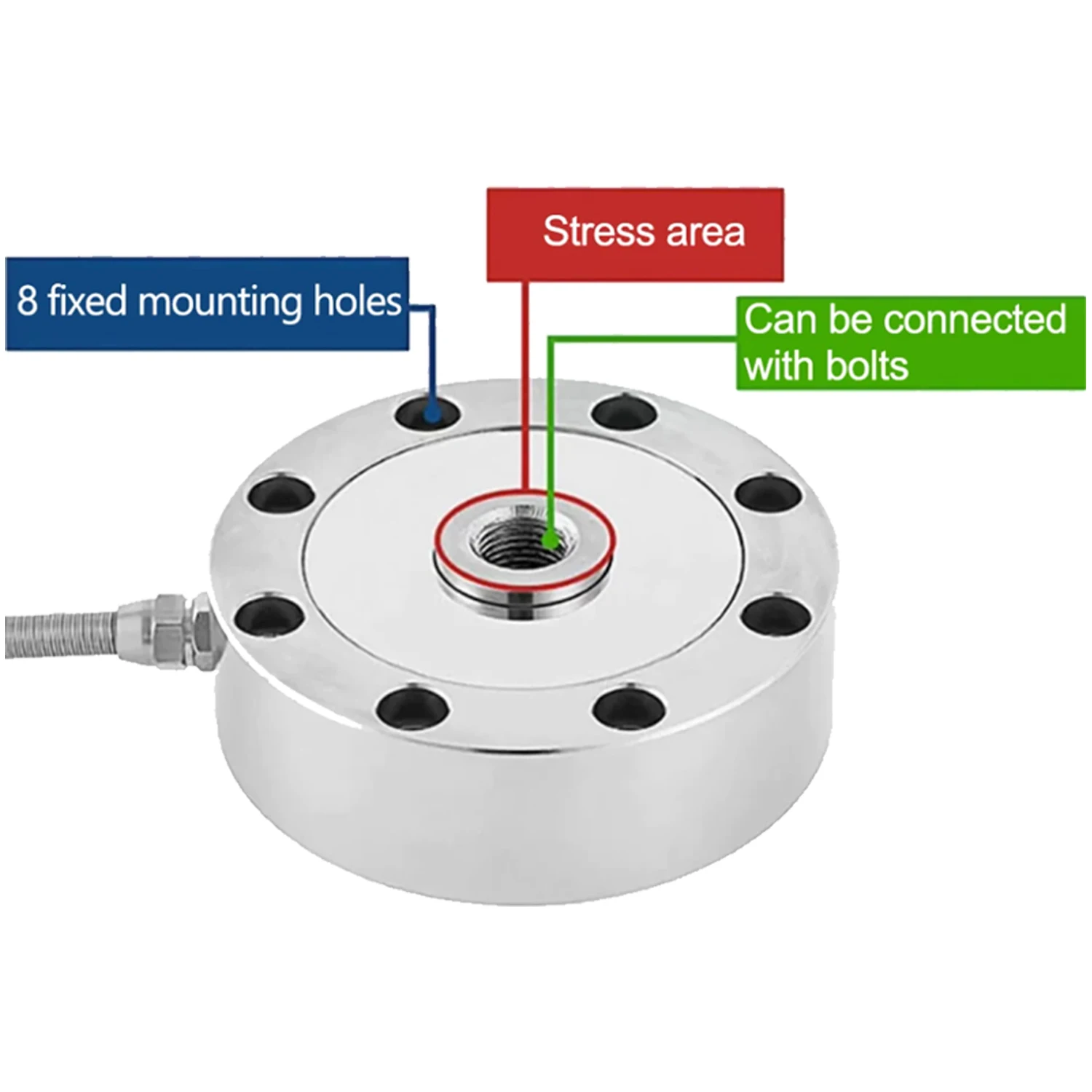

La celda de carga de radios LF1 (tipo rueda/panqueque) está diseñada para la medición estable de la fuerza de compresión en instalaciones compactas. Cuenta con un punto de carga roscado central para fijaciones atornilladas y orificios de montaje periféricos para una fácil integración. El sensor emite una señal de puente Wheatstone estándar de 4 hilos (2 mV/V), compatible con indicadores de pesaje, amplificadores, transmisores y módulos PLC/DAQ.

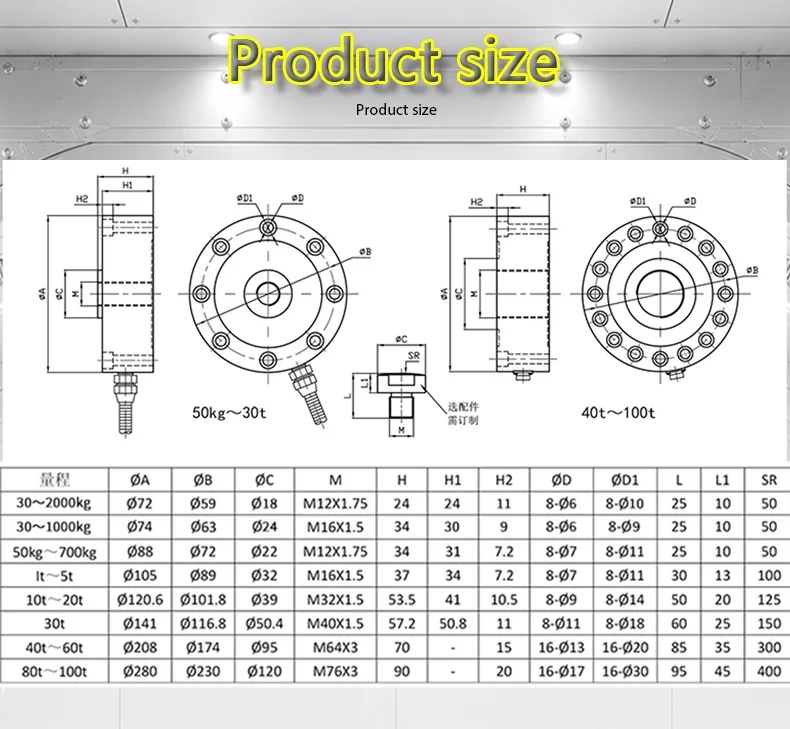

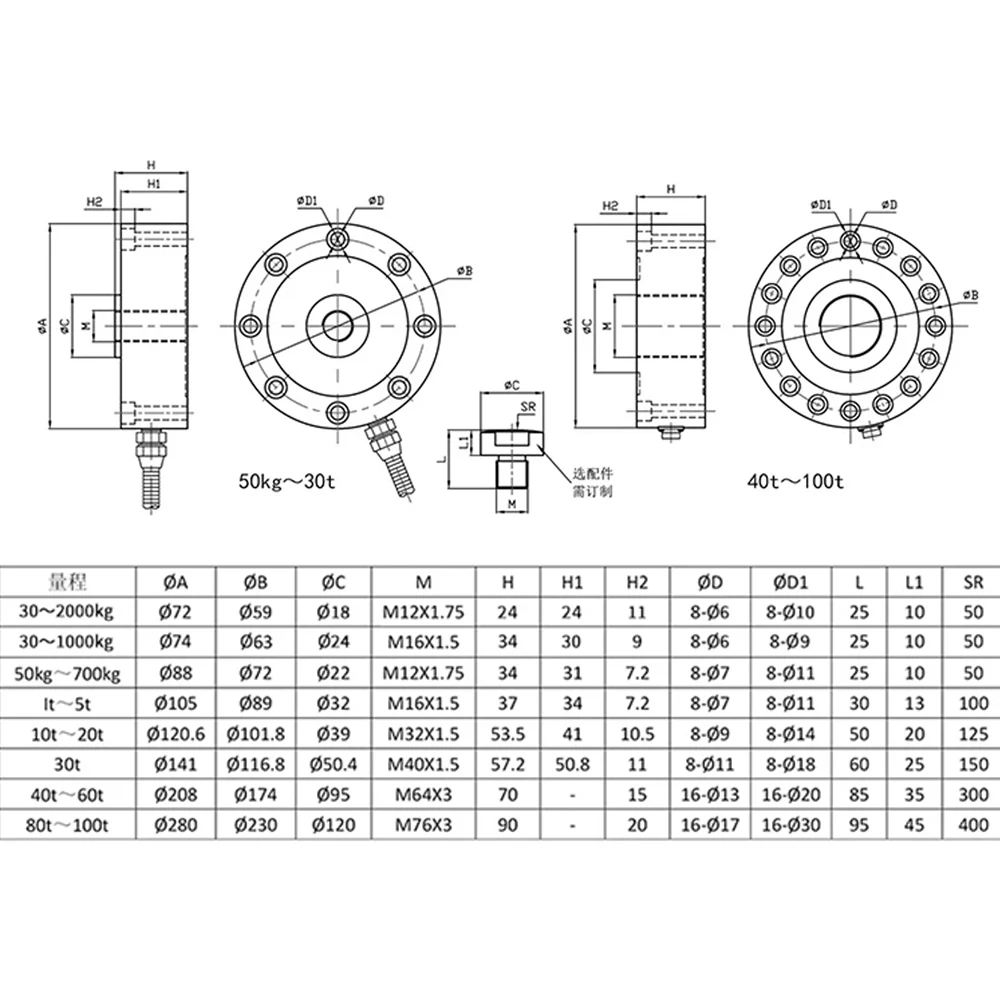

Esta serie admite múltiples opciones de capacidad (por plano: 30 kg–100 t). Diferentes rangos vienen con distintos diámetros exteriores, roscas centrales y patrones de orificios de montaje, lo que la hace adecuada para la monitorización de la fuerza de prensa, la medición de la fuerza de fijación, las pruebas de precarga de pernos, los equipos de prueba de carga y las aplicaciones de control de fuerza en automatización.
