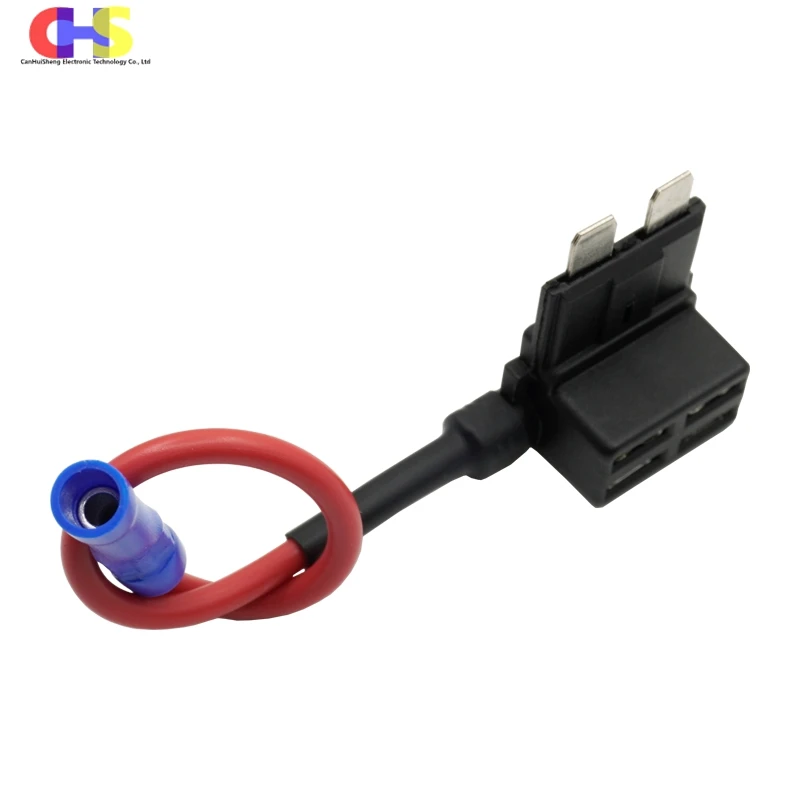

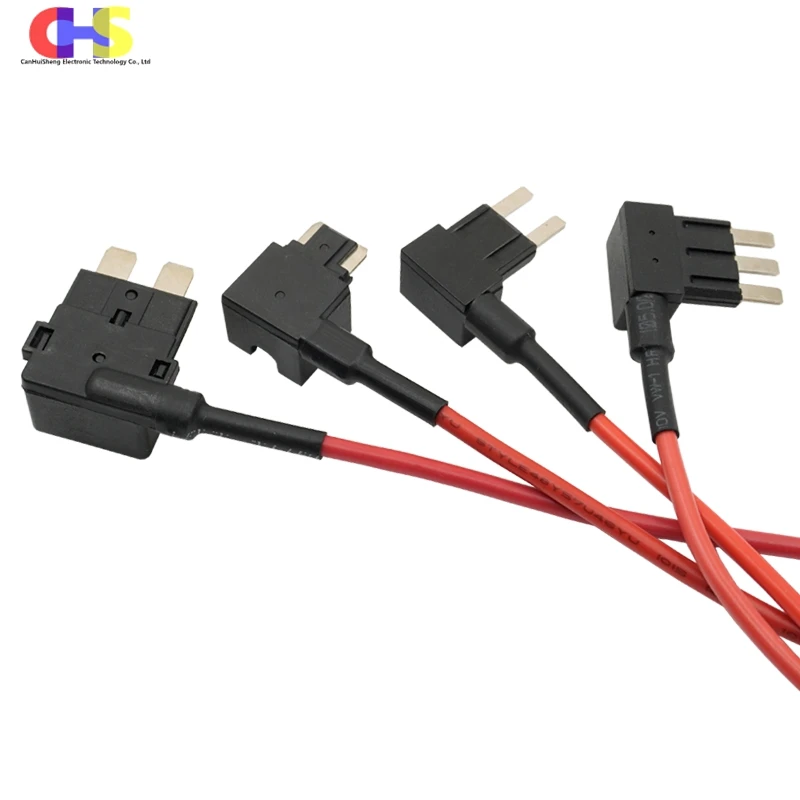

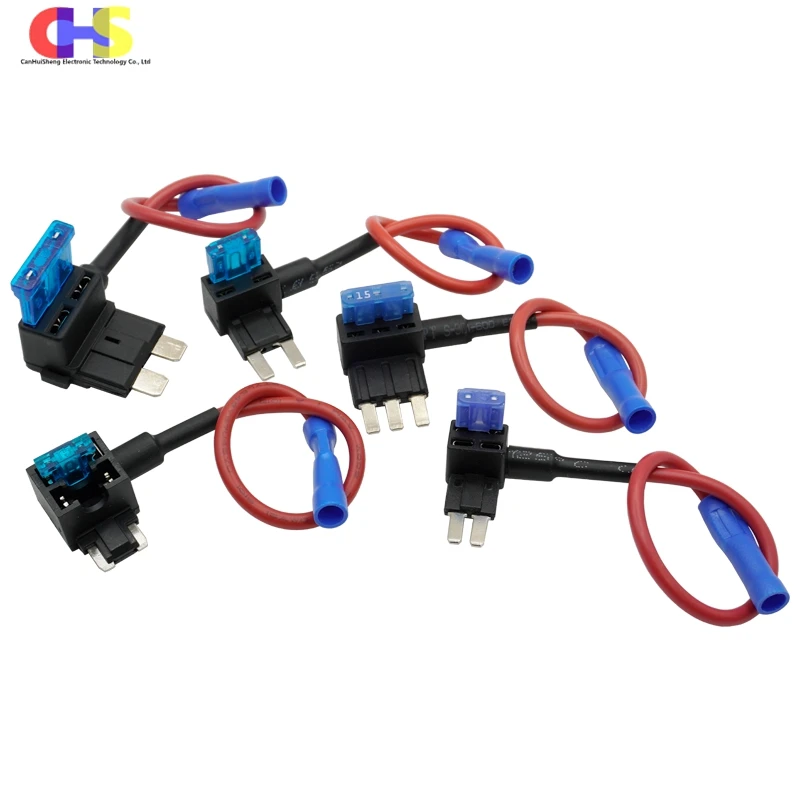

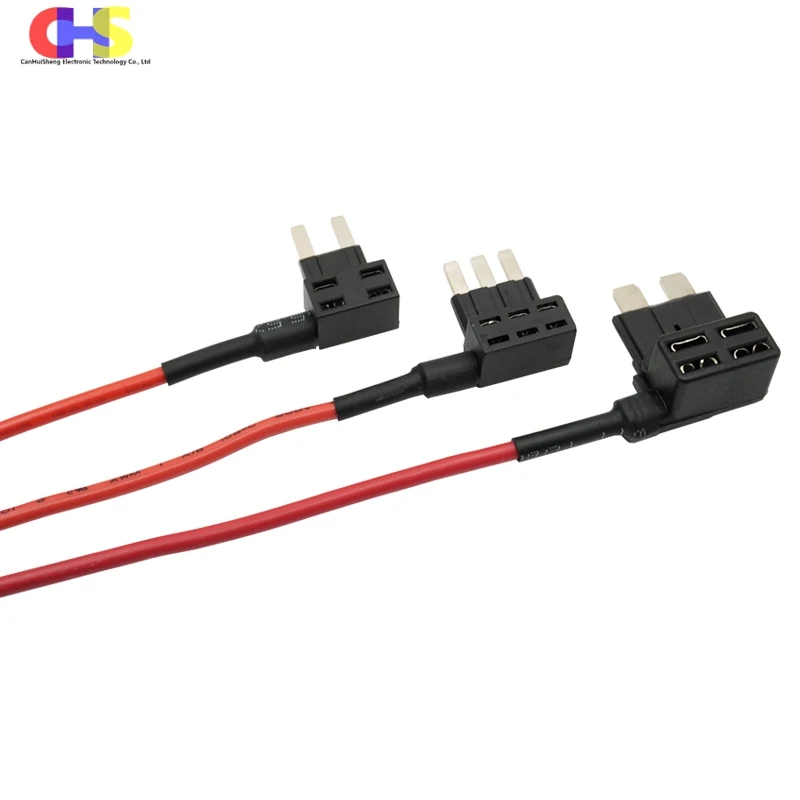

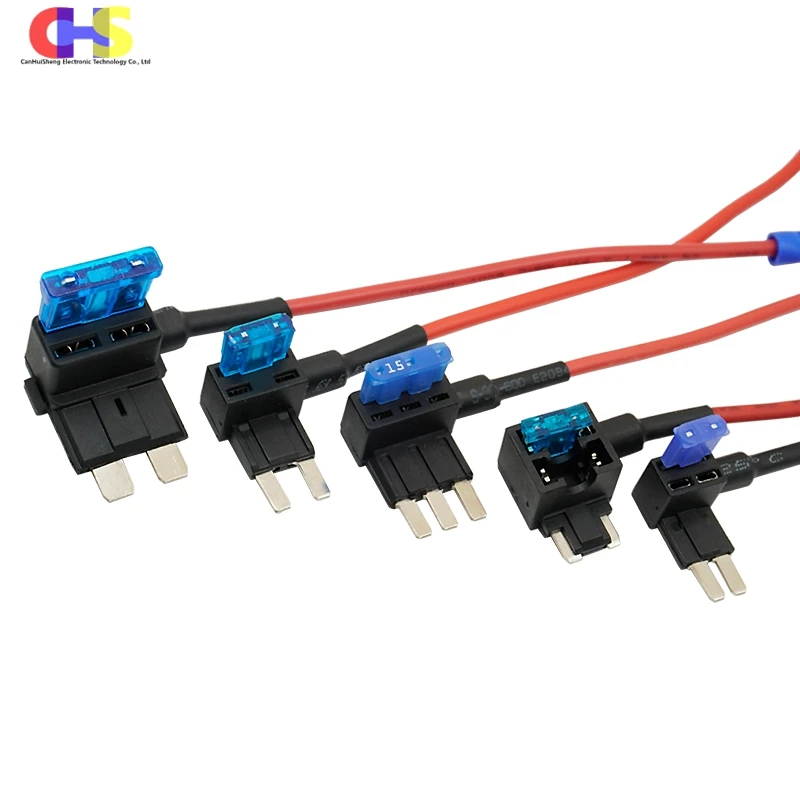

(1-15PCS) 12V 16AWG Adaptador de derivación de circuito Add-a-circuit Micro Mini Estándar ATM APM Portafusibles tipo cuchilla Para mantenimiento eléctrico automotriz

DESCRIPCIÓN DEL PRODUCTO

Calibre del cable: 16 AWG

Conductor: Hilos de cobre estañado

Área de la sección transversal: 1.31 mm² (equivalente métrico aproximado: 1.5 mm²)

Aislamiento: PVC

Voltaje nominal: compatible con sistemas de 12V/24V

Clasificación de temperatura: 80°C de operación continua

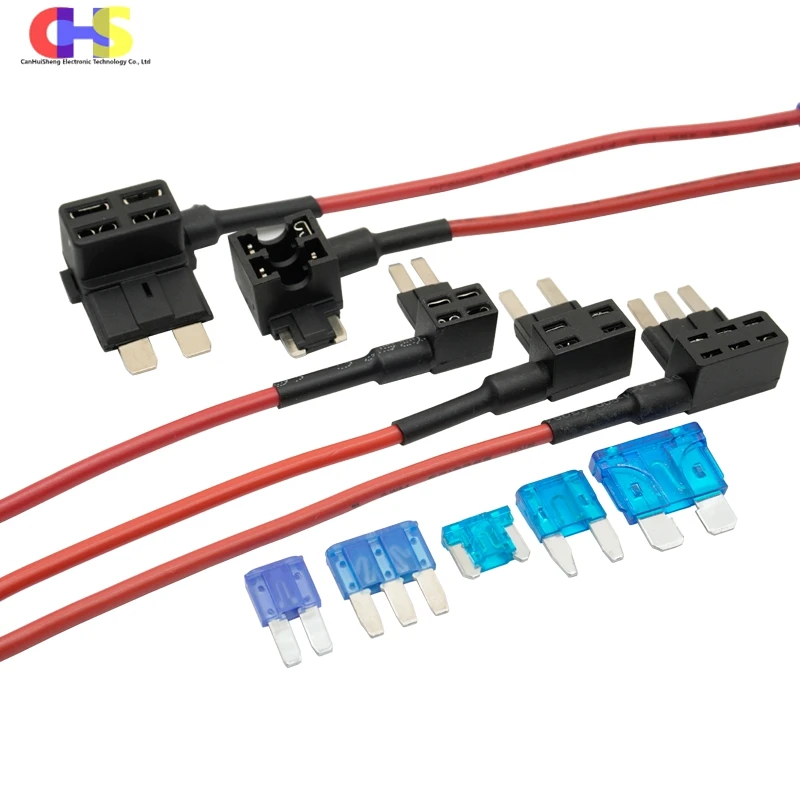

Tamaños de fusibles compatibles: tipo de hoja Micro / Mini / Estándar

GUÍA DE SELECCIÓN DE FUSIBLES

Seleccione el amperaje del fusible según el consumo total de energía de su accesorio:

Cámara de salpicadero SOLAMENTE: 3A o 5A

Cámara de salpicadero + detector de radar (perro electrónico): 5A o 7,5A

Cámara de salpicadero + detector de radar + unidad GPS: 7.5A o 10A

Luces diurnas LED (típicas de 15–25W): 5A

INTRODUCCIÓN DEL PRODUCTO

Los vehículos modernos utilizan arquitecturas eléctricas complejas que dificultan la adición de nuevos accesorios sin cortar o empalmar el cableado de fábrica. Este adaptador Add-a-circuit TAP resuelve ese problema. Se conecta directamente a su caja de fusibles existente y crea un nuevo circuito de salida con fusible sin necesidad de cortar, empalmar o soldar cables. El portafusibles incorporado protege de forma independiente tanto su circuito original como su nuevo accesorio. Simplemente elija el tamaño de fusible correcto para su aplicación y estará listo para usar.

Este adaptador es ideal para el cableado directo de cámaras de salpicadero, navegadores GPS, detectores de radar, luces diurnas LED, faros auxiliares, alarmas de posventa, arrancadores remotos, rastreadores GPS, dispositivos de monitorización de flotas, tomas de accesorios adicionales de 12V y equipos de radio CB.

CARACTERÍSTICAS

Agrega un nuevo circuito fusionado sin cortar, empalmar ni soldar

Convierte una ranura de fusible en dos con ambos circuitos protegidos de forma independiente

Instalación plug-and-play sin necesidad de herramientas especiales

Carcasa de nailon resistente al calor para una fiabilidad a largo plazo

Conector de empalme azul pre-crimpado para una conexión rápida de cables.

PASOS DE INSTALACIÓN

Localice una ranura de fusible adecuada en la caja de fusibles de su vehículo. Consulte el manual del propietario para conocer las ranuras disponibles.

Retire el fusible existente de esa ranura e insértelo en la ranura INFERIOR del adaptador TAP.

Inserte un fusible NUEVO con el amperaje correcto para su accesorio en la ranura SUPERIOR del adaptador TAP.

Conecte el cable positivo de su accesorio al conector azul en el adaptador TAP. Engarce o suelde según su preferencia.

Inserte el adaptador TAP ensamblado de nuevo en la ranura del fusible original, en la misma orientación que el fusible que retiró.

Conecte a tierra el cable negativo de su accesorio a cualquier punto de conexión a tierra limpio del chasis, como metal desnudo o un perno de conexión a tierra de fábrica.

Consejo profesional: Pruebe con un multímetro antes de finalizar. Algunas ranuras de fusibles están conectadas al encendido (se alimentan solo cuando el motor está en marcha), mientras que otras están en caliente constante (siempre alimentadas). Elija según sus necesidades. Las cámaras de salpicadero con modo de estacionamiento suelen requerir alimentación constante, mientras que los accesorios que solo se usan durante la conducción pueden usar ranuras conectadas al encendido.

La orientación importa: El TAP debe insertarse en la misma dirección que el fusible original. El lado hacia la fuente de alimentación alimenta su nuevo accesorio, mientras que el lado hacia la carga protege el circuito original.

NOTAS IMPORTANTES DE SEGURIDAD

Siempre desconecte la batería de su vehículo antes de la instalación para evitar cortocircuitos accidentales.

Asegúrese de que el adaptador TAP esté completamente asentado en la caja de fusibles. Un ajuste suelto puede causar pérdida de energía intermitente o acumulación de calor.

Inspeccione regularmente la conexión después de la instalación. Si la carcasa se siente tibia al tacto durante el uso, desconecte inmediatamente y verifique el tamaño de su fusible.
