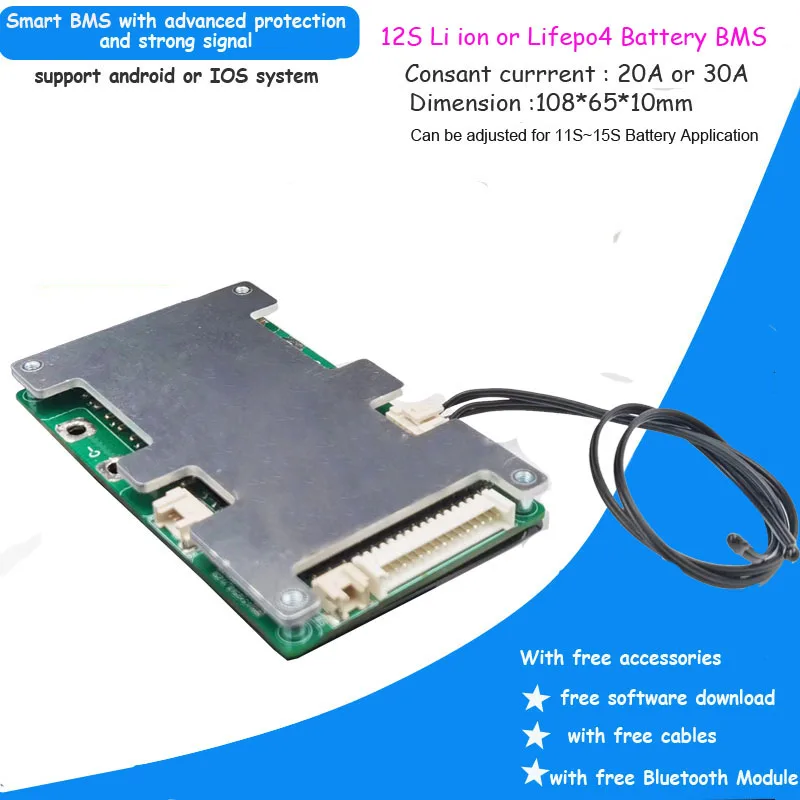

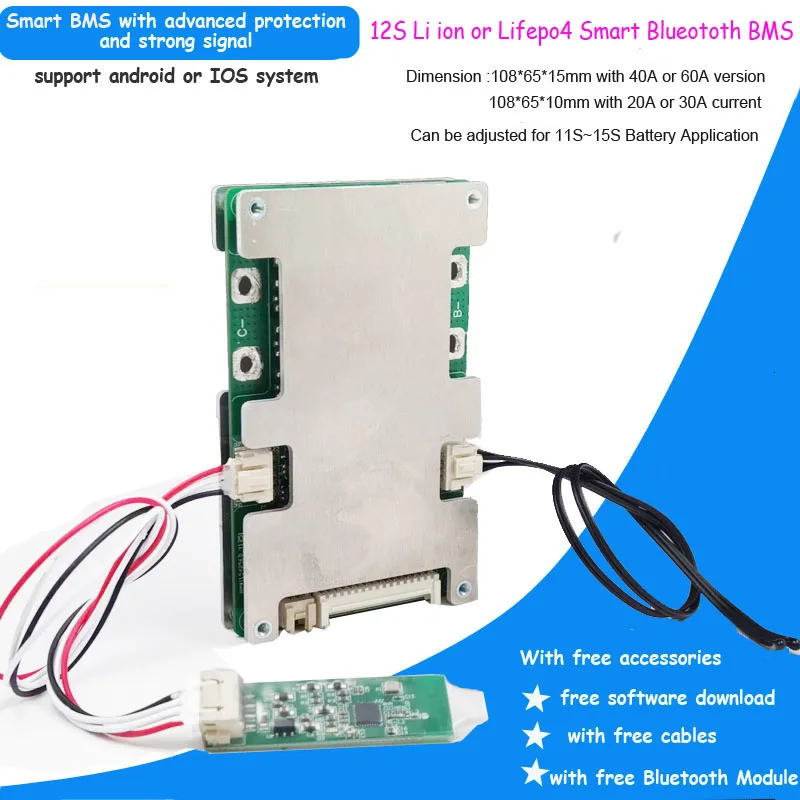

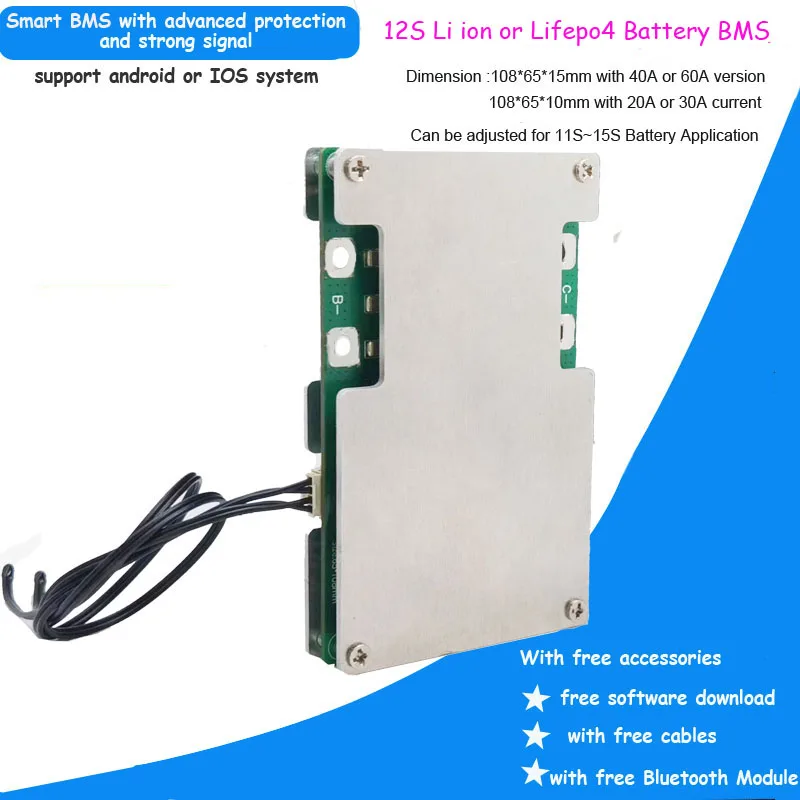

1) Aplicación:Este es el PCB para 12 series 12*4,2 V = 50,4 V (voltaje completo) Paquete de batería de iones de litio con 20A
30A ,40A o 60A corriente de descarga y corriente de carga. El puerto de carga y descarga es el mismo. Tamaño: máx. 108*65*10mm
(Para versión 20A o 30A) y máx. 108*65*15mm (para versión 40A o 60A)
2) Funciones de protección:
Este BMS se ha aplicado con chip IC de alta calidad especialmente para la protección de la batería de litio. Alta detección
Grado de precisión en sobrecarga, sobredescarga, equilibrio de voltaje y con detección en funciones de desconexión de cables,
Con tres capas de detecciones de sobredescarga y sobrecorriente y tiempos de retardo en el proceso de detección. (Sobrecorriente 1,
Sobre corriente 2, protección contra cortocircuitos). Cortocircuito del puerto de carga, con protección de dos capas contra sobretensión
Al cargar:

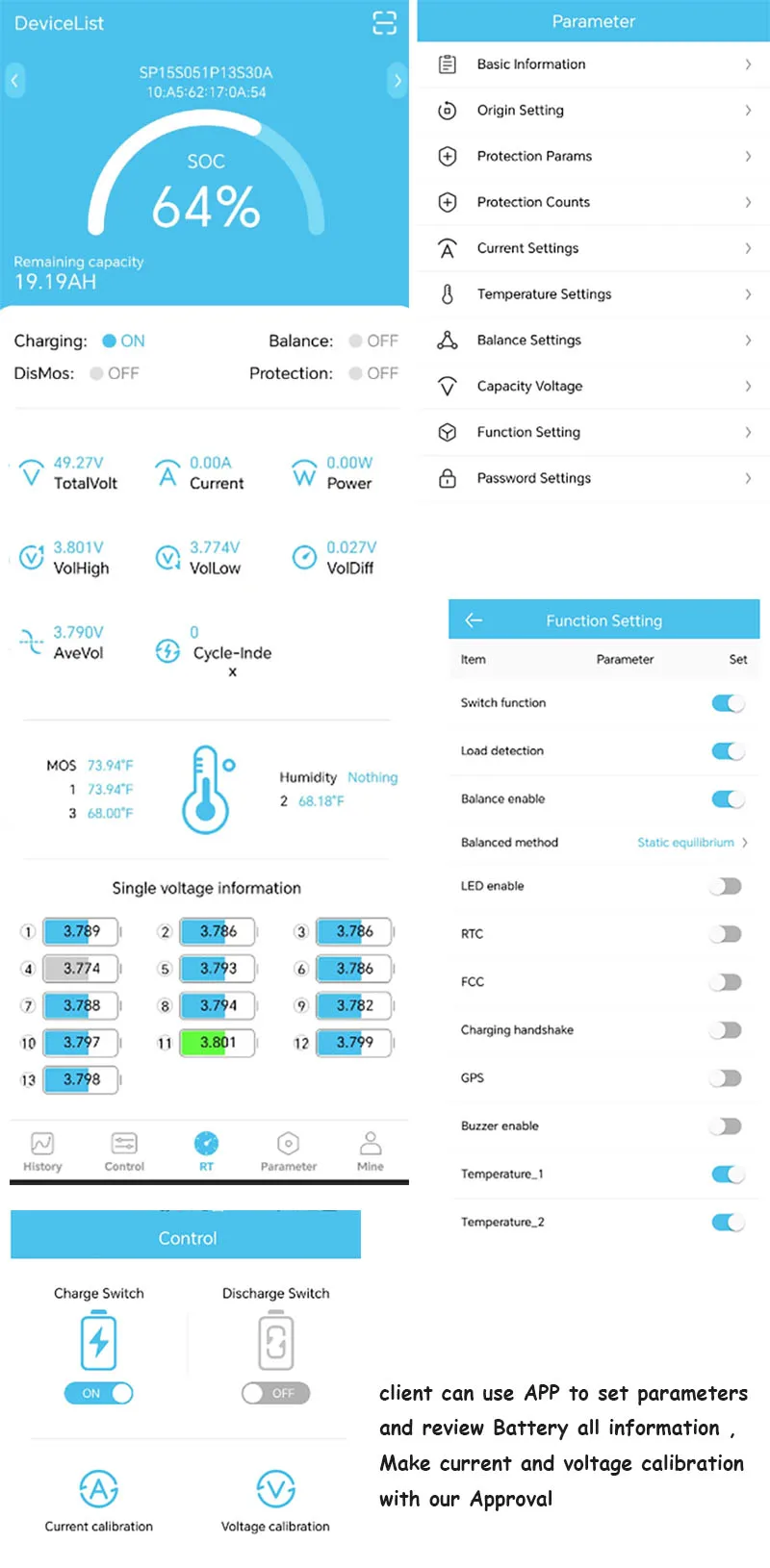

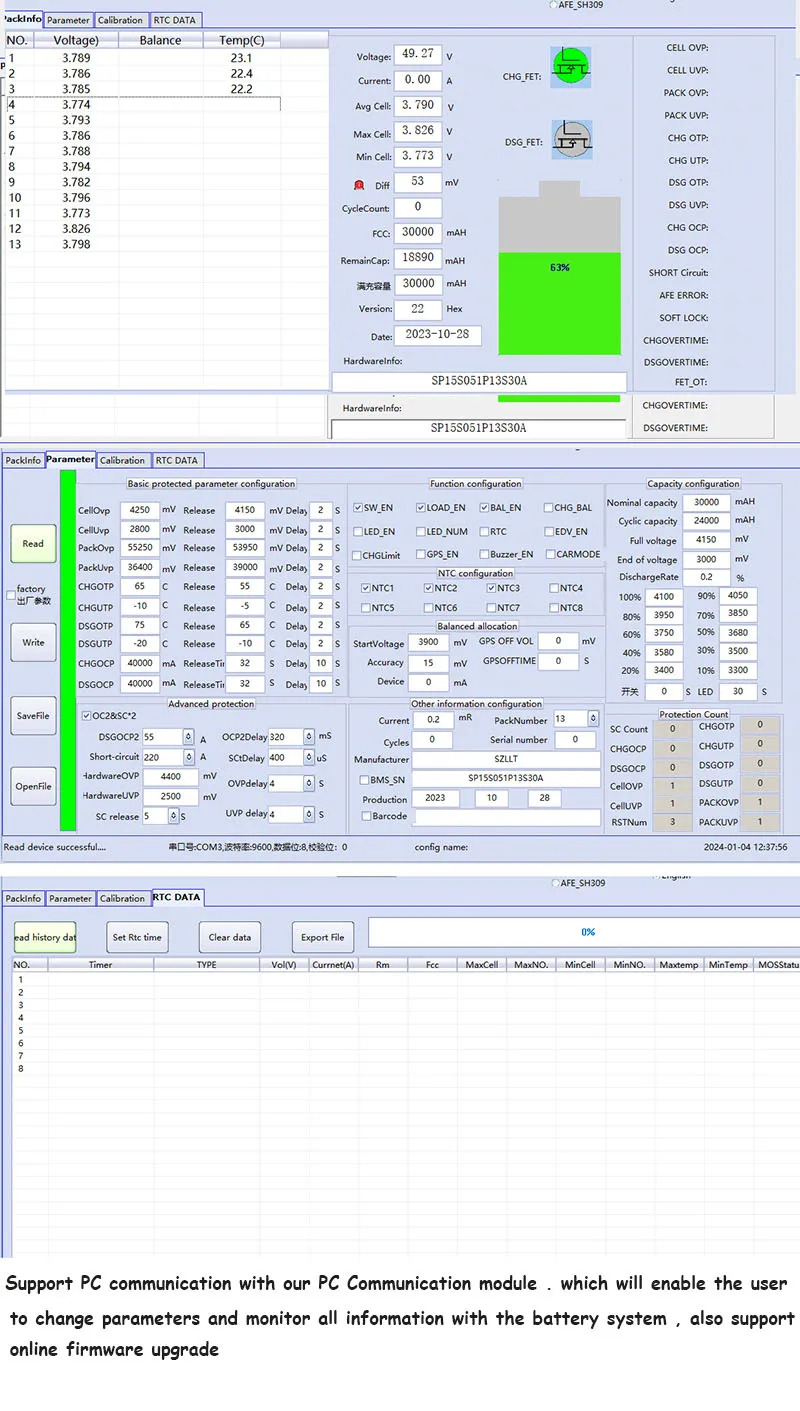

3) Con el sistema de software de operación del teléfono móvil para gestionar la detección del estado de funcionamiento de la batería y algunos parámetros

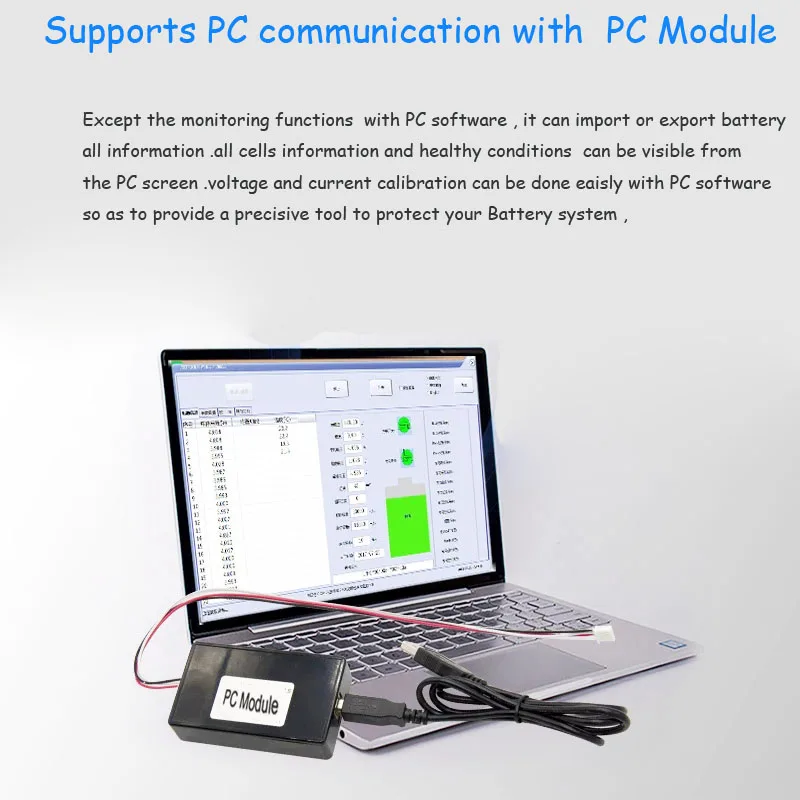

Configuración. También esta placa puede estar disponible para el funcionamiento del PC y la configuración de parámetros en el ordenador.
4) Con conector de interruptor ON/OFF instalado (el cliente debe activarlo a través de la aplicación si necesita esta función después)
5) Con Detección de temperatura de tres carreteras (una interna + dos externas)

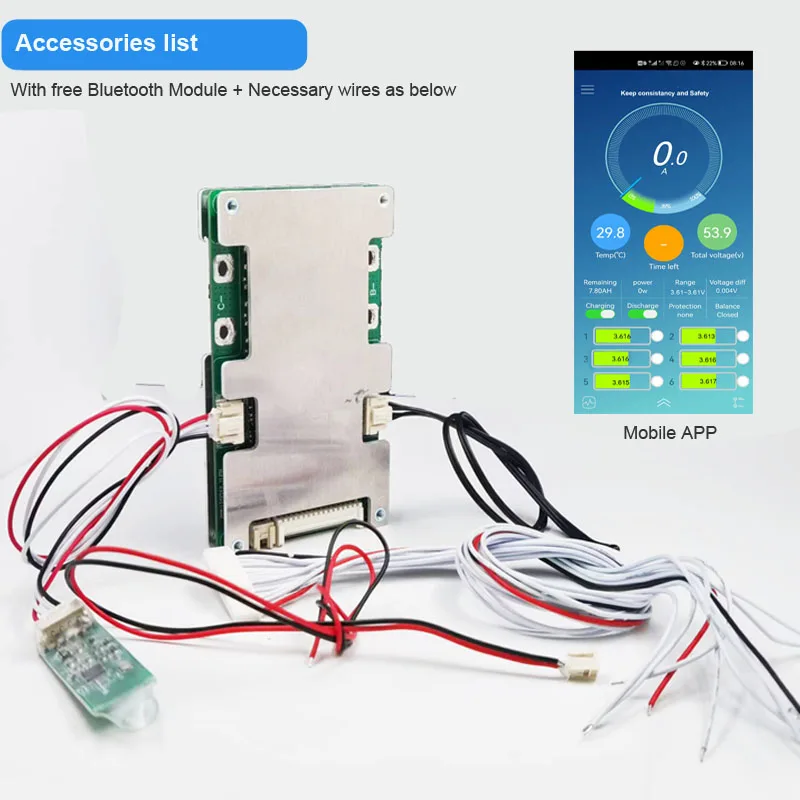

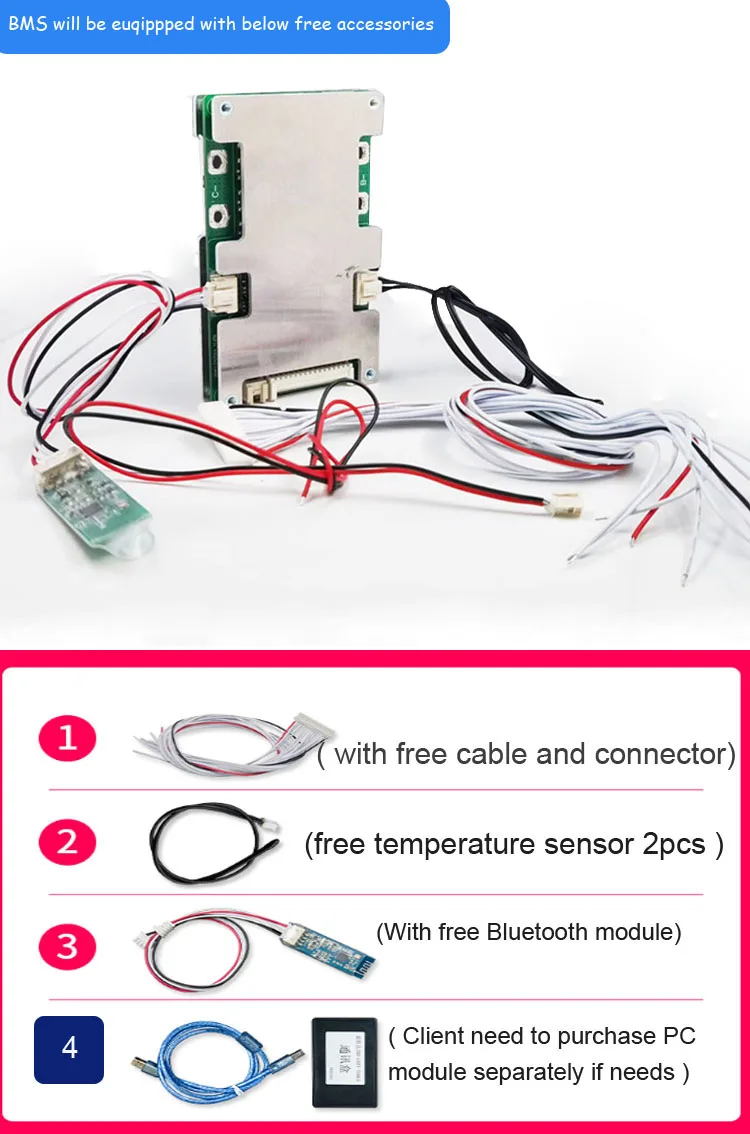

6) Este BMS incluirá dicha lista:
Con un módulo Bluetooth. Con cable y conector para el sistema de batería y software del teléfono móvil se enviará al comprador.

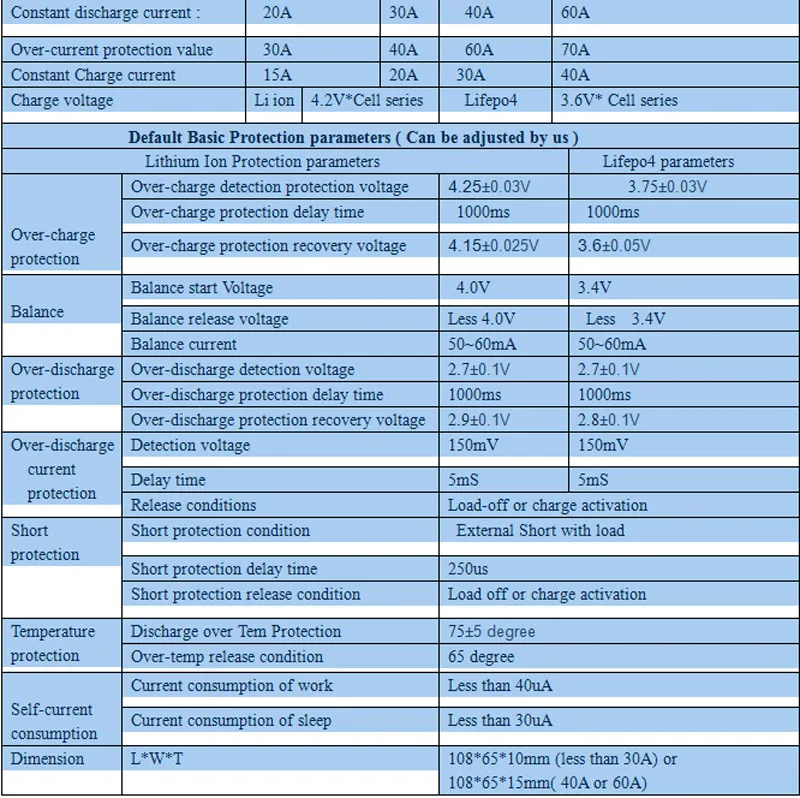

2) Configuración de parámetros predeterminados:
Especificación como a continuación es nuestro valor de configuración predeterminado, clinet puede usar el módulo de PC para configurarlos en su lado sin problemas. Si desea que lo configuremos, puede dejarnos un mensaje basado en la especificación de su batería sin problemas
Nuestro BMS inteligente con función Bluetooth incluirá un módulo Bluetooth y cables de conexión gratuitos. Si el cliente necesita un módulo de comunicación de PC, puede comprarlo por separado sin problemas.
Estos parámetros son solo para fines de referencia, puede configurar los parámetros de protección para su batería de litio 12S de acuerdo con su
Especificación de la batería sin problemas. Puede cablear a través de nuestro software de PC, y lo configuraremos para usted con la especificación de la batería de litio 12S
Antes de la entrega. Por lo que no necesita configurarlo usted mismo.

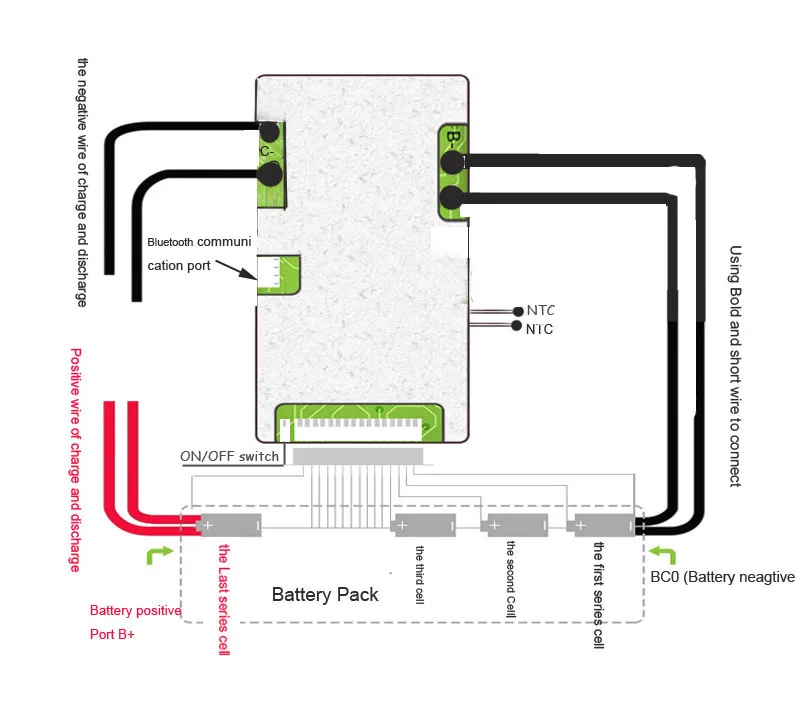

Instrucciones de conexión:
Aviso de conexión:
A. En primer lugar, conecte los cables en negrita del puerto B del BMS al puerto negativo de la batería. (El cable B debe ser lo más corto posible), luego conecte estos cables de detección de voltaje (retire estos cables del BMS antes de conectar estos cables a la batería para evitar cualquier error de conexión)

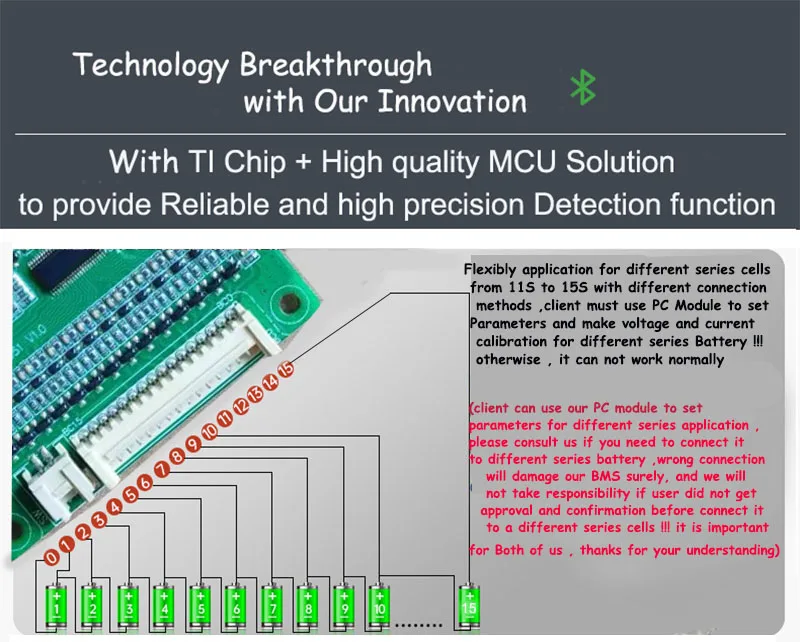

B. En segundo lugar, comienza a conectar estos cables de equilibrio al sistema de la batería desde BC0, el cable delgado negro debe conectarse al negativo de la batería, Y el segundo cable: el cable blanco BC1 debe conectarse al puerto positivo de la primera celda de la serie. BC2 debe conectarse al puerto positivo de la celda de la segunda serie, y el cable BC3 al positivo de la tercera celda... conexión de esta manera en orden uno por uno hasta el último puerto positivo de la celda
C. Tercero. Después de terminar la conexión de estos cables de equilibrio, mida el voltaje del conector de cada cable vecino, el voltaje entre cada cable vecino para la batería de iones de litio debe ser inferior a 4V y para la batería Lifepo4 debe ser inferior a 3,5 V, después de la confirmación del pedido de conexión de estos cables, puede enchufar el conector del cable en el BMS. -El Orden de conexión incorrecto dañará nuestro BMS seguramente. Tenga cuidado con este paso.
D. Finalmente, conecte el cable C como negativo de carga y descarga, el cable B + como positivo de carga y descarga, esos cables deben
Use Cable en negrita para hacer la conexión para un propósito de distribución de corriente grande. Luego compare el voltaje del BMS y el voltaje directamente de la batería para ver si son iguales o no. Si son del mismo valor. Su conexión es correcta, de lo contrario sucederán cosas terribles.
Atención: el software de la herramienta de comunicación Bluetooth y PC se enviará a la dirección designada por el cliente cuando reciba nuestros productos, por favor
Sepa por adelantado
