Descripción del producto

Nota

La configuración del firmware del chip de la nueva versión de 407ZE es diferente, consulte las instrucciones en github para obtener más detalles:https://github.com/bigtreetech/BIGTREETECH-OCTOPUS-V1.0/tree/master/Firmware
STM32F407ZE puede ser compatible con Marlin Klipper, pero 512KB flash no es suficiente y no hay una versión personalizada para el RepRapFirmware.
Uso de las placas base PITFT50 y Octopus V1.1: La pantalla táctil PITFT50 y la placa base Octopus V1.1 deben conectarse a la Raspberry Pi para ser usadas normalmente

Características

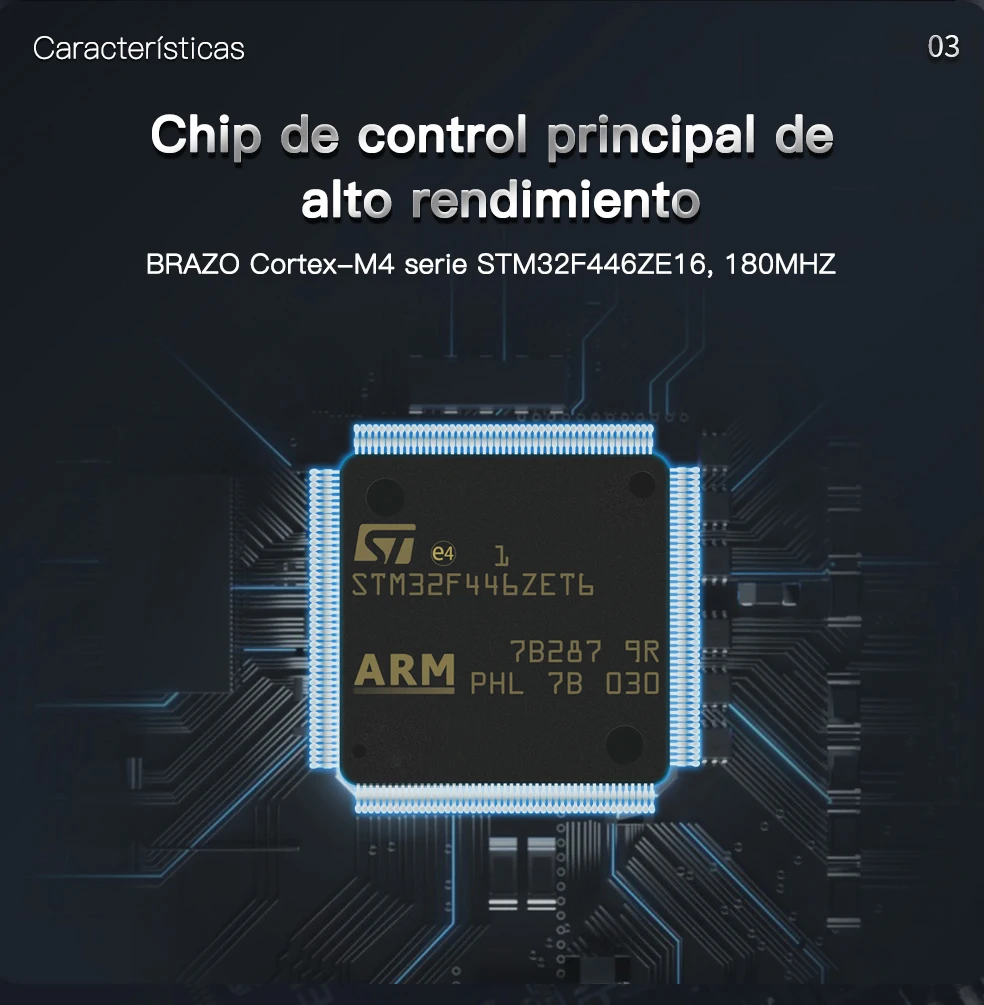

【Chip de Control principal uses utiliza un chip de control principal STM32F446ZET6 de la serie ARM Cortex-M4 de 32 bits con una frecuencia central de 180MHz.

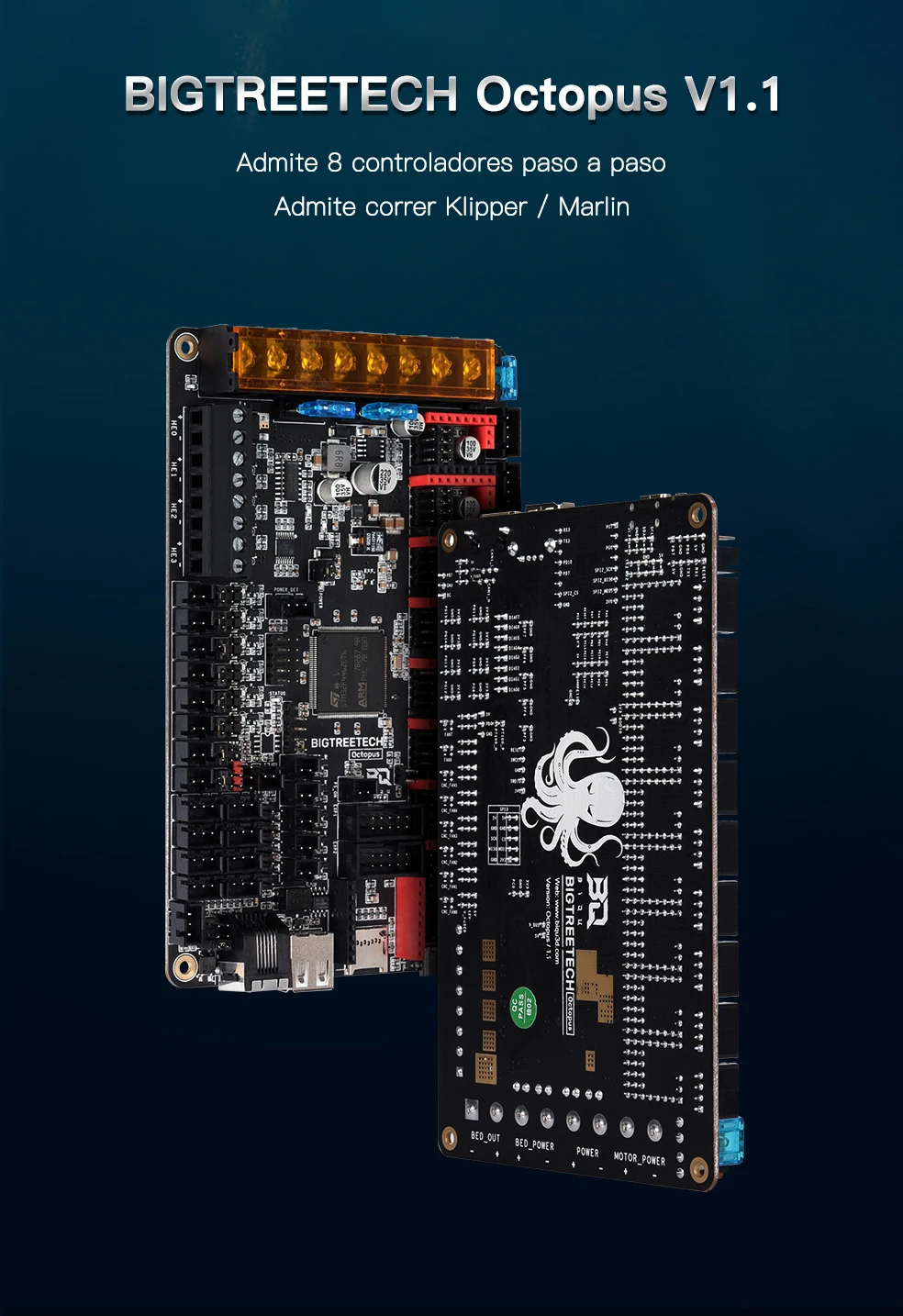

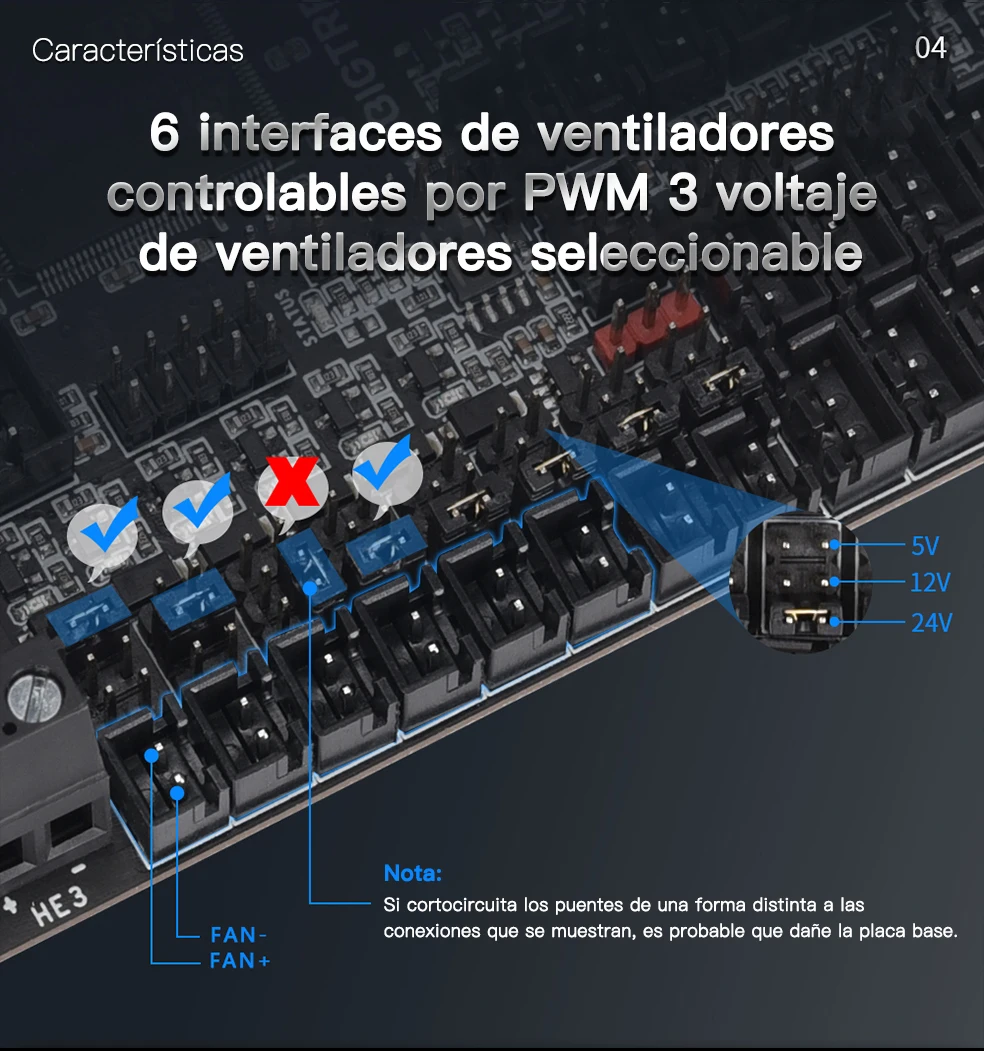

【Fuerte soporte para bricolaje 】esta placa base admite hasta 8 controladores paso a paso con 9 salidas de controlador paso a paso en total; Y hasta 6 ventiladores PWM y 2 ventiladores siempre encendidos con la capacidad de seleccionar individualmente el riel de voltaje que impulsará cada ventilador. Seleccione de Vin, 12V o 5V.

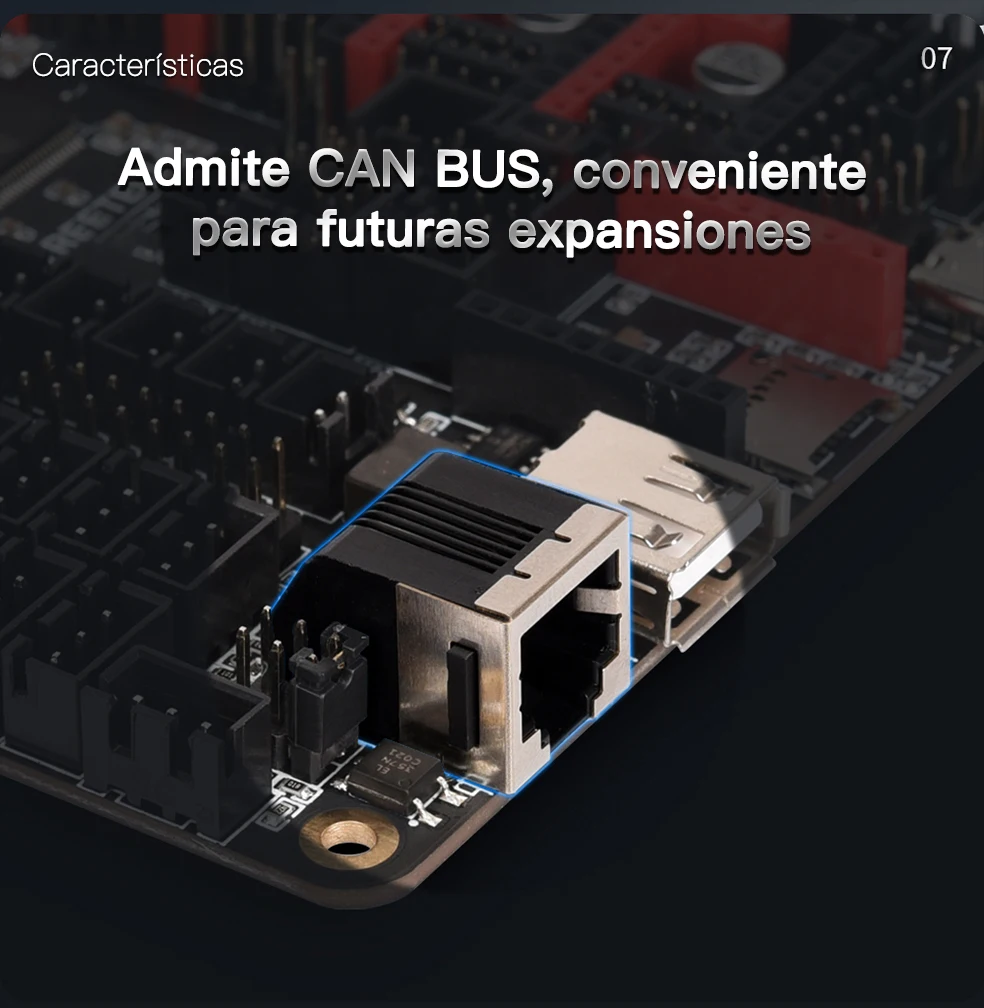

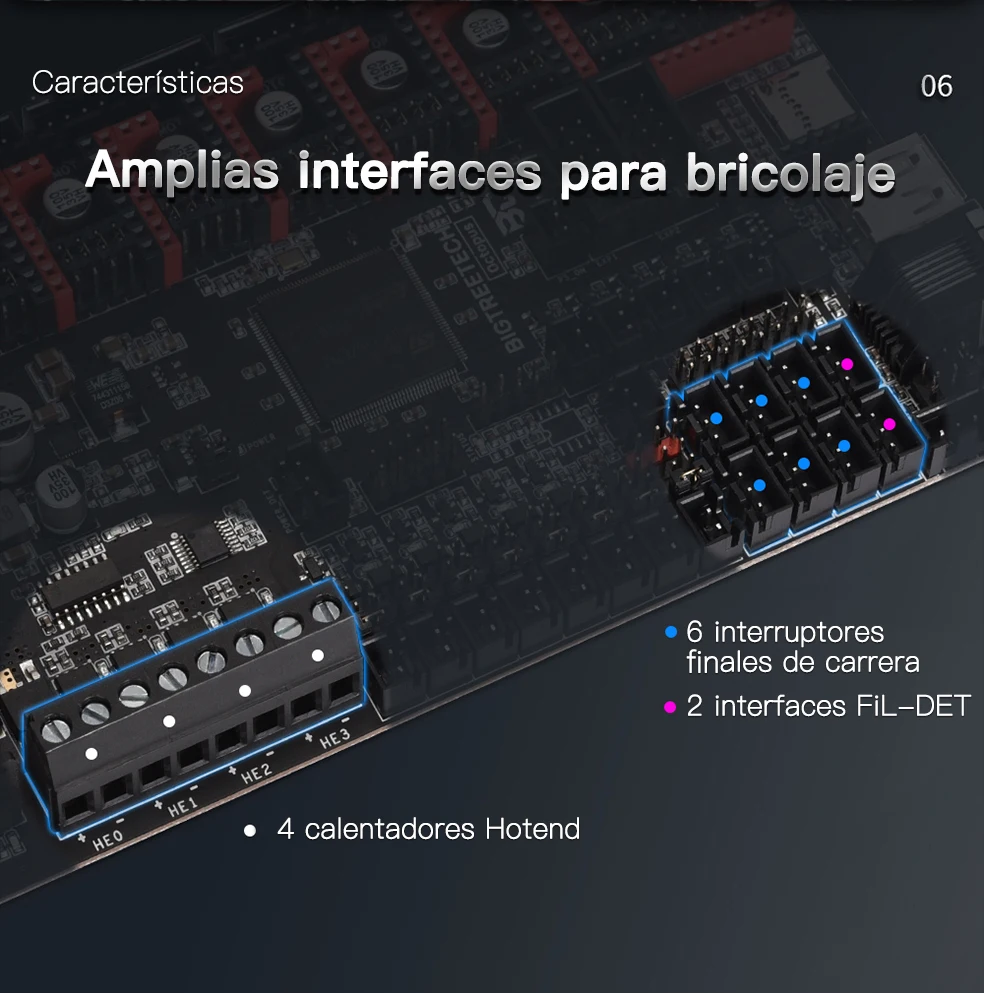

【Función de expansión de la placa base 】 admite BLTouch, detección de rotor bloqueado, apagado después de la impresión, reanudación de la impresión después de un fallo de energía, bus CAN, función de disco U, expansión IIC; Al mismo tiempo, interfaz WIFI reservada, interfaz de termistor PT100 (opcional), impresora dual de eje Z.
【Características del controlador TMC2209 】 el controlador paso a paso TMC2209 no es fácil de perder pasos y está en modo ultra silencioso; El módulo tiene una gran área de almohadilla de disipación de calor, que puede reducir la temperatura del controlador cuando está funcionando; El módulo admite tres modos: STEP / DIR y UART.

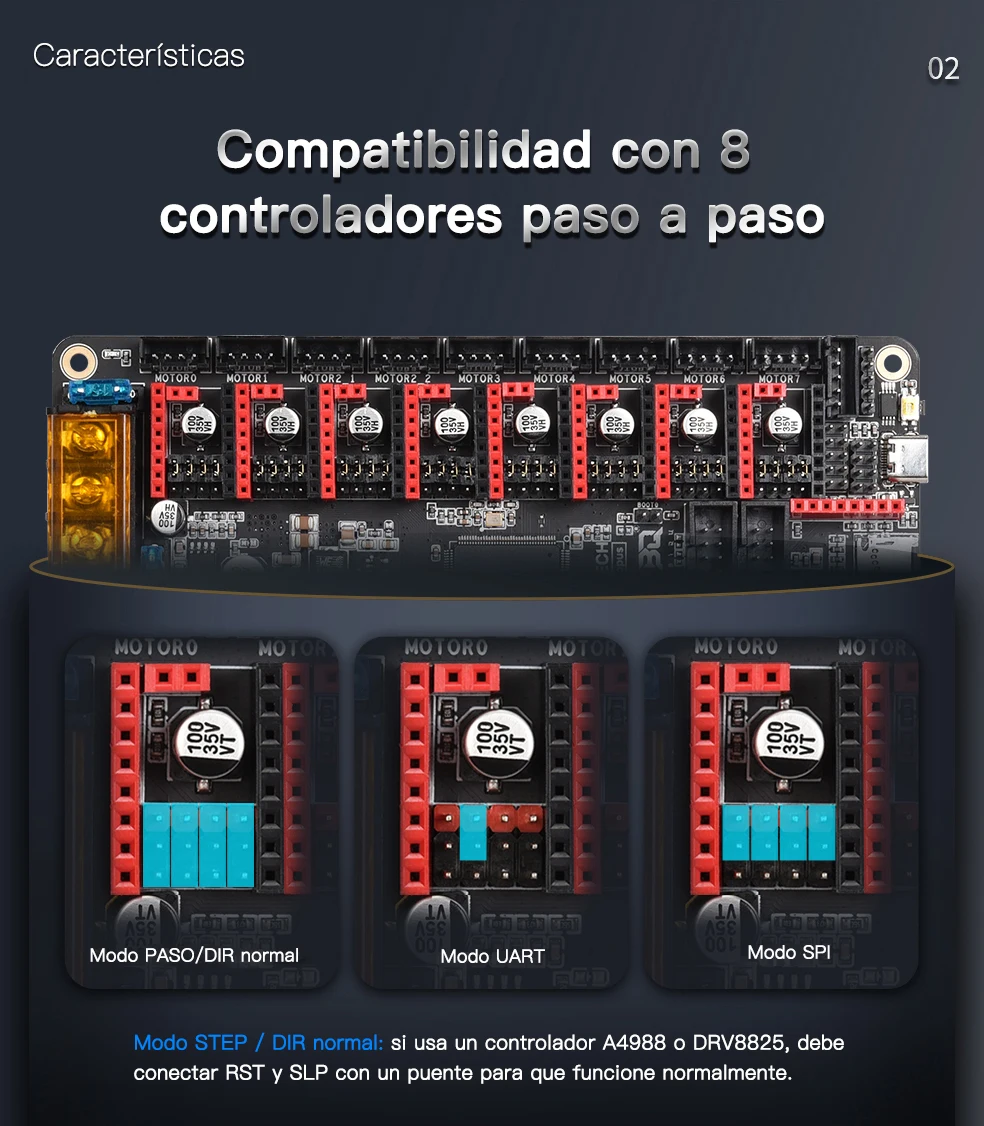

【 Modo de controlador TMC2209 】los controladores de Motor TMC se pueden utilizar en modo SPI o UART simplemente ajustando los puentes a bordo debajo de cada controlador de motor. Además, puede conectar o desconectar el pin DIAG TMC usando un puente integrado que le permite utilizar topes finales duros o sin sensores sin necesidad de cortar ningún pasador.

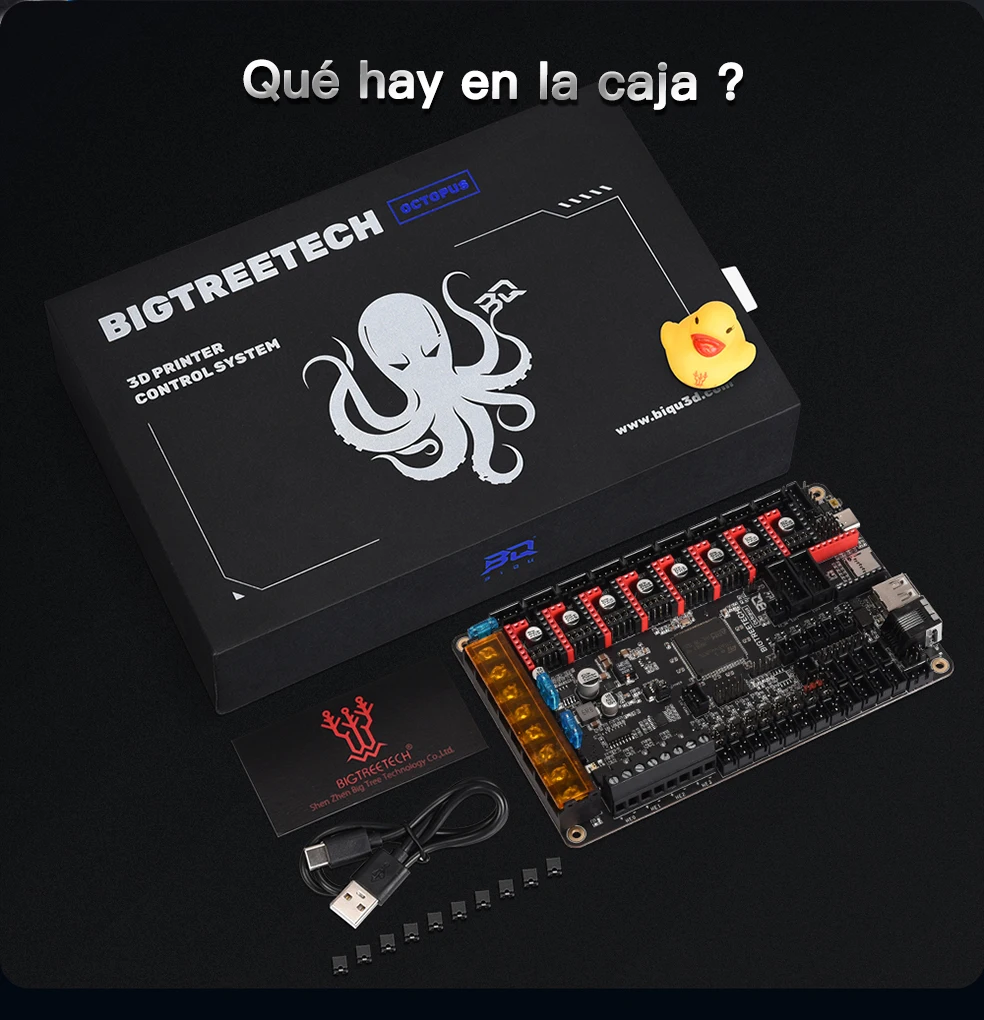

Lista de paquetes

1. Solo el tablero de pulpo

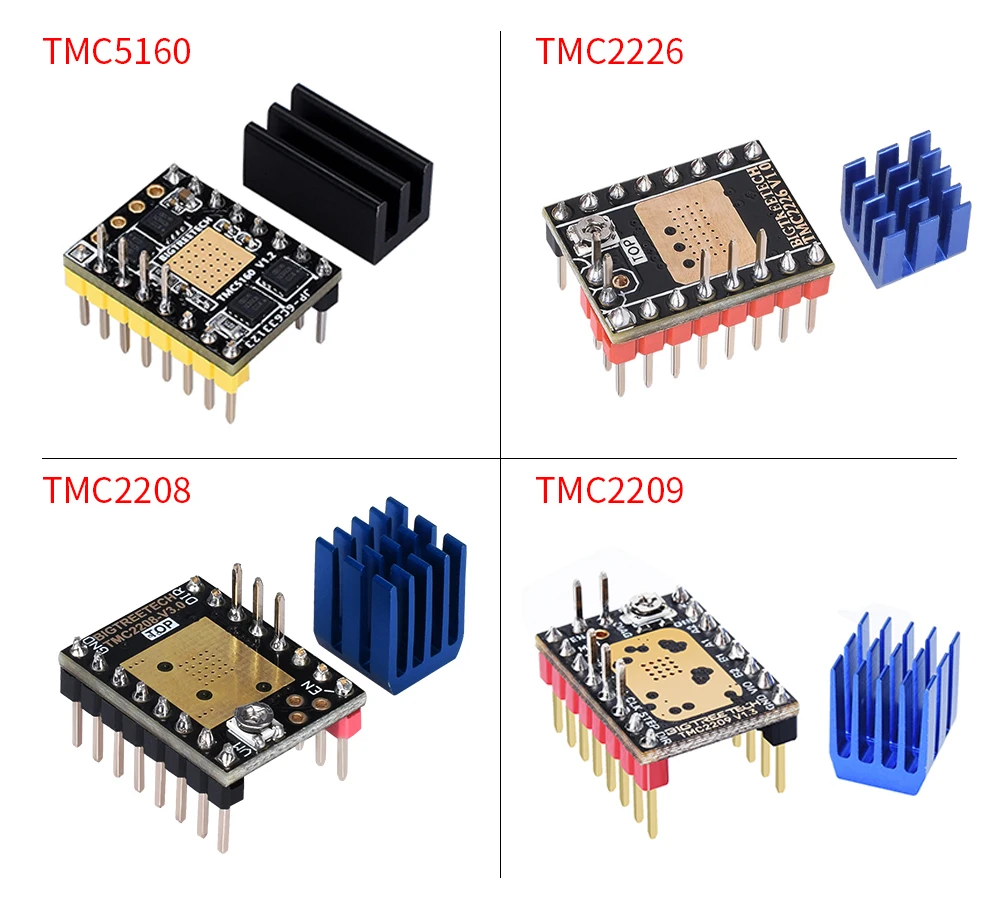

2. Tablero de pulpo con 8 piezas TMC2208/TMC2208 UART/TMC2209/TMC2226/TMC5160

3. Tablero de pulpo con 8 piezas TMC2209 + MINI 12864

4. Tablero de pulpo con 8 piezas TMC2209 + PI TFT50

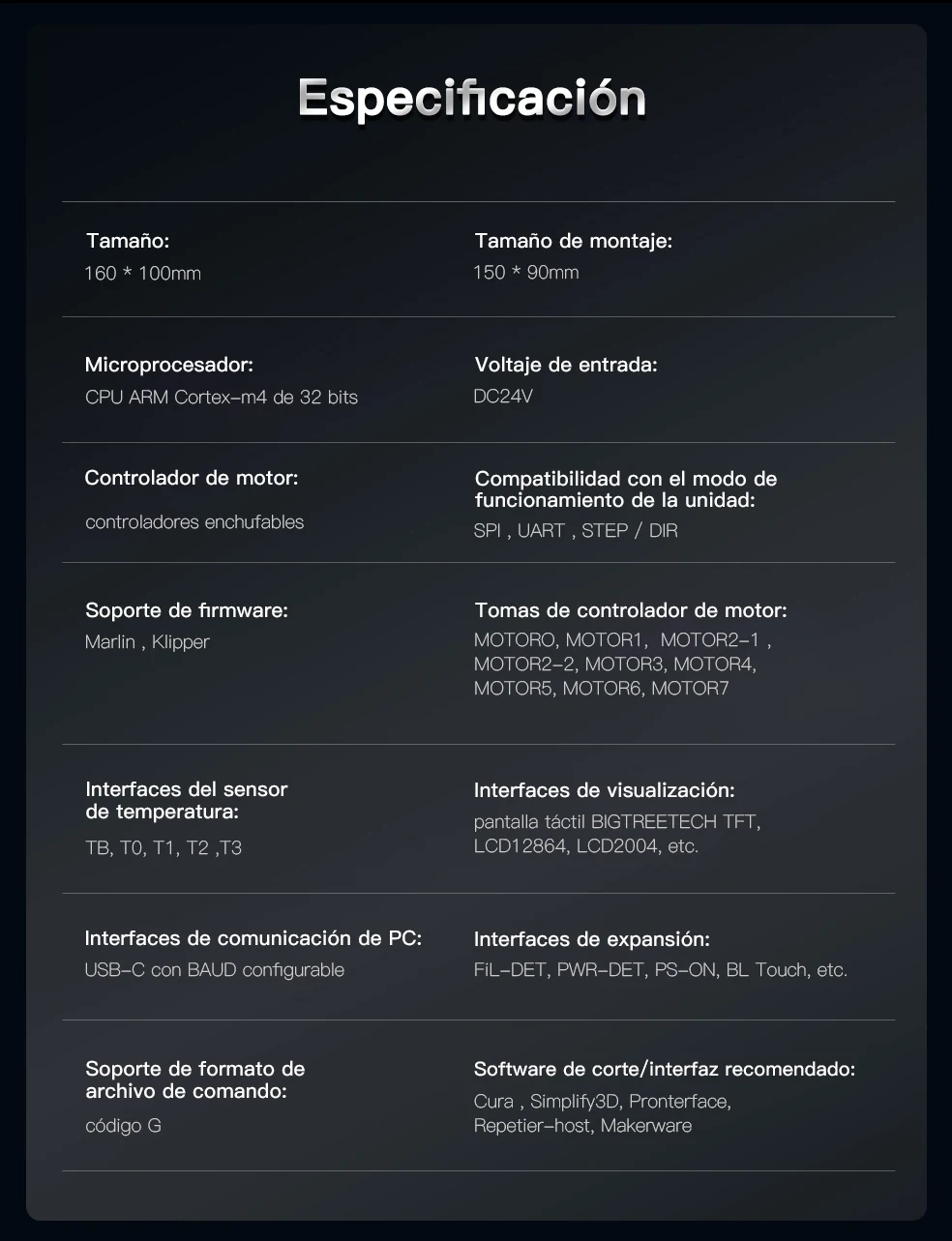

Especificaciones

Nombre de la marca: BIGTREETECH
Producto químico de alta preocupación: Ninguno
Forma del artículo: otros
Origen: CN(Origen)
Requiere ensamblaje: no
Método de control: otros
Tipo de artículo: Placa base
Número de modelo: Octopus V1.1

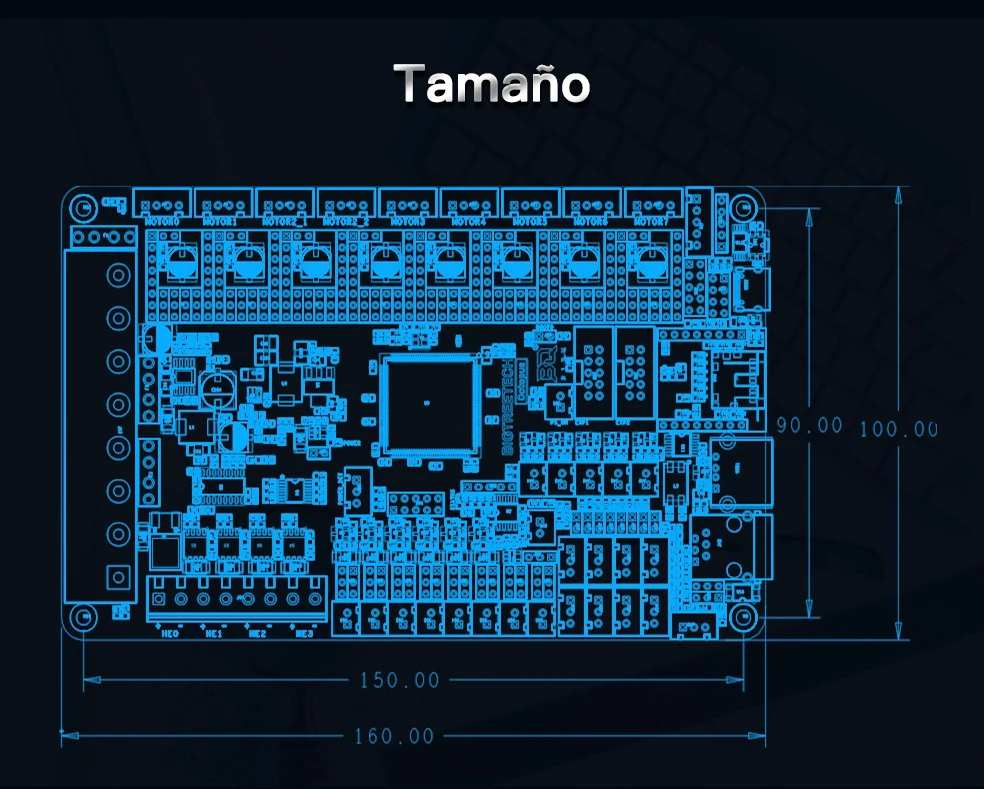

Mounting size: 150*90mm
Microprocessor: ARM32-bitCortex-M4CPU
Input voltage: DC24V
Motor driver: pluggable drivers
Drive working mode support: SPI, UART, STEP/DIR
Firmware support: Marlin, Klipper
Motor driver sockets: MOTOR0, MOTORI, MOTOR2_1, MOTOR2_2, MOTOR3, MOTOR4, MOTOR5, MOTOR6, MOTOR7

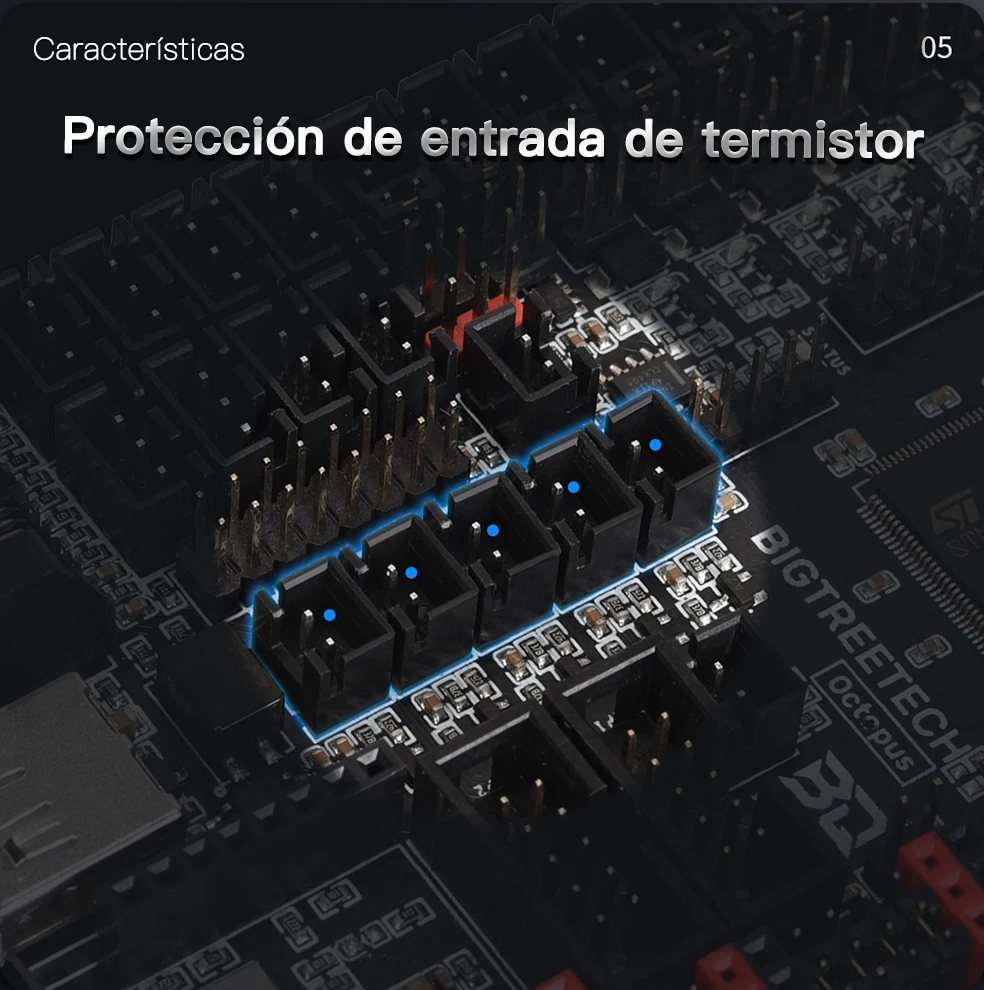

Temperature sensor interfaces: TB, T0, T1, T2, T3
Display interfaces: BIGTREETECH TFT touch screen, LCD12864, LCD2004, etc.

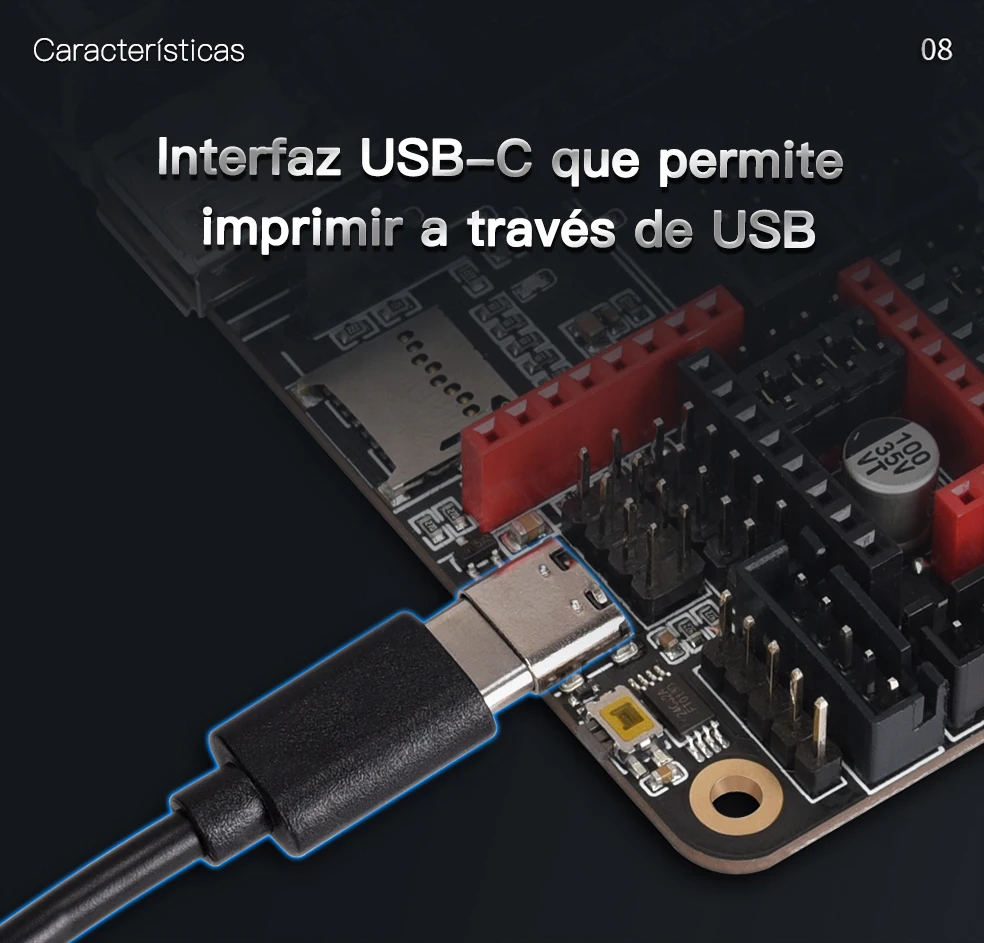

PC communication interfaces: USB-C with configurable BAUD
Expansion interfaces: Fil-DET, PWR-DET, PS-ON, BL Touch, etc.
Command file format support: G-code
Recommended slicing/interface software: Cura, Simplify3D, Pronterface, Repetier-host, Makerware
