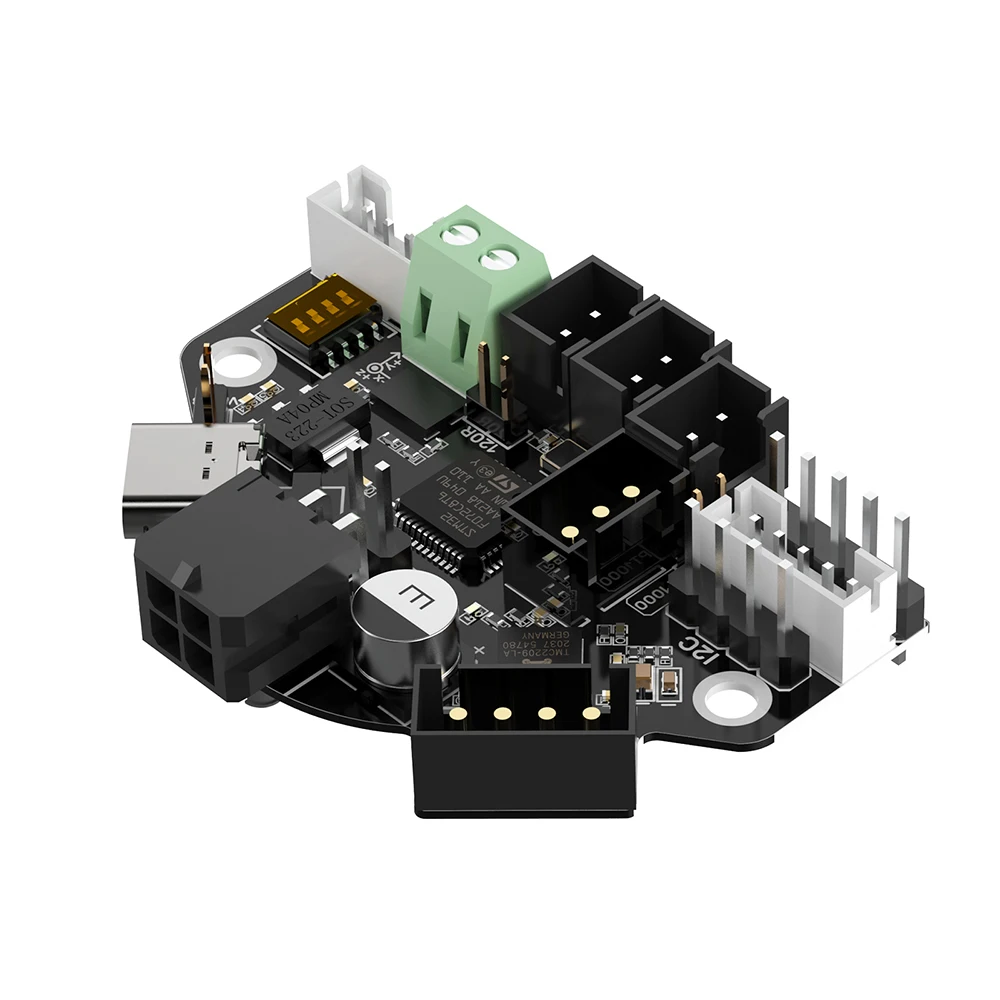

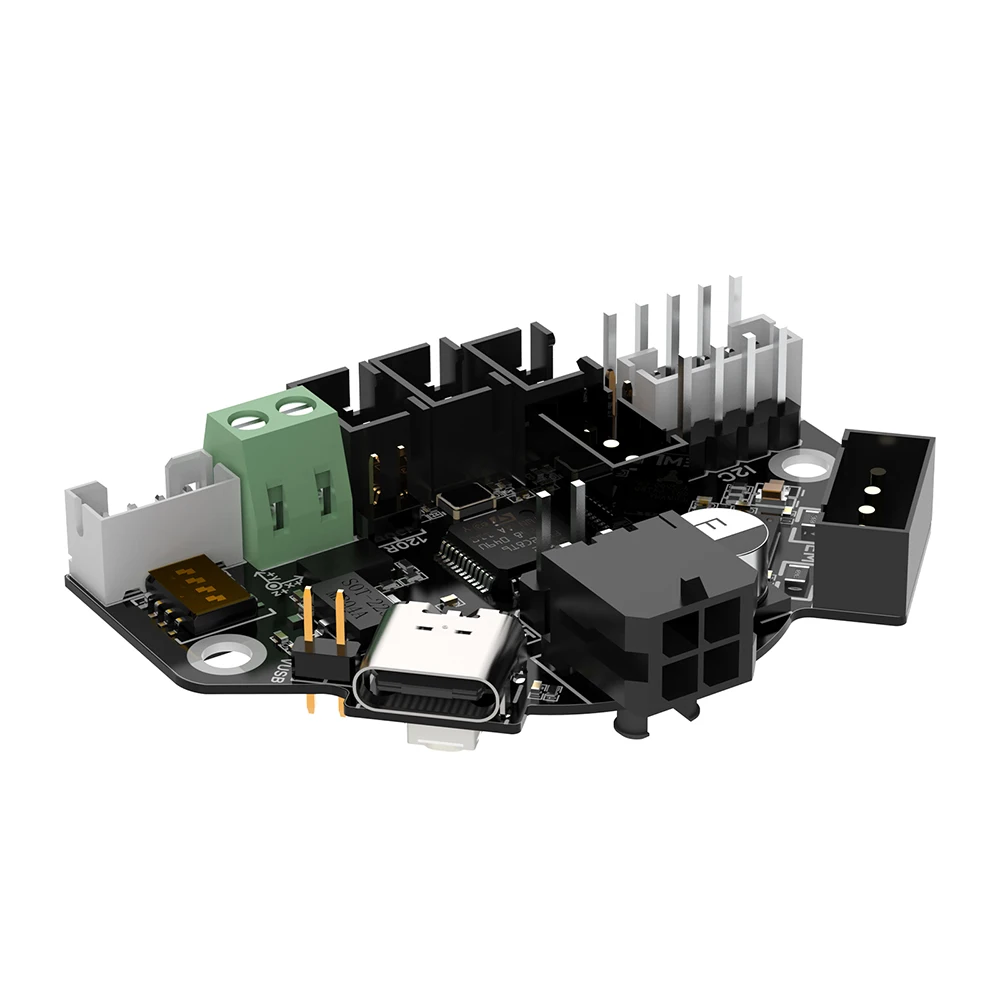

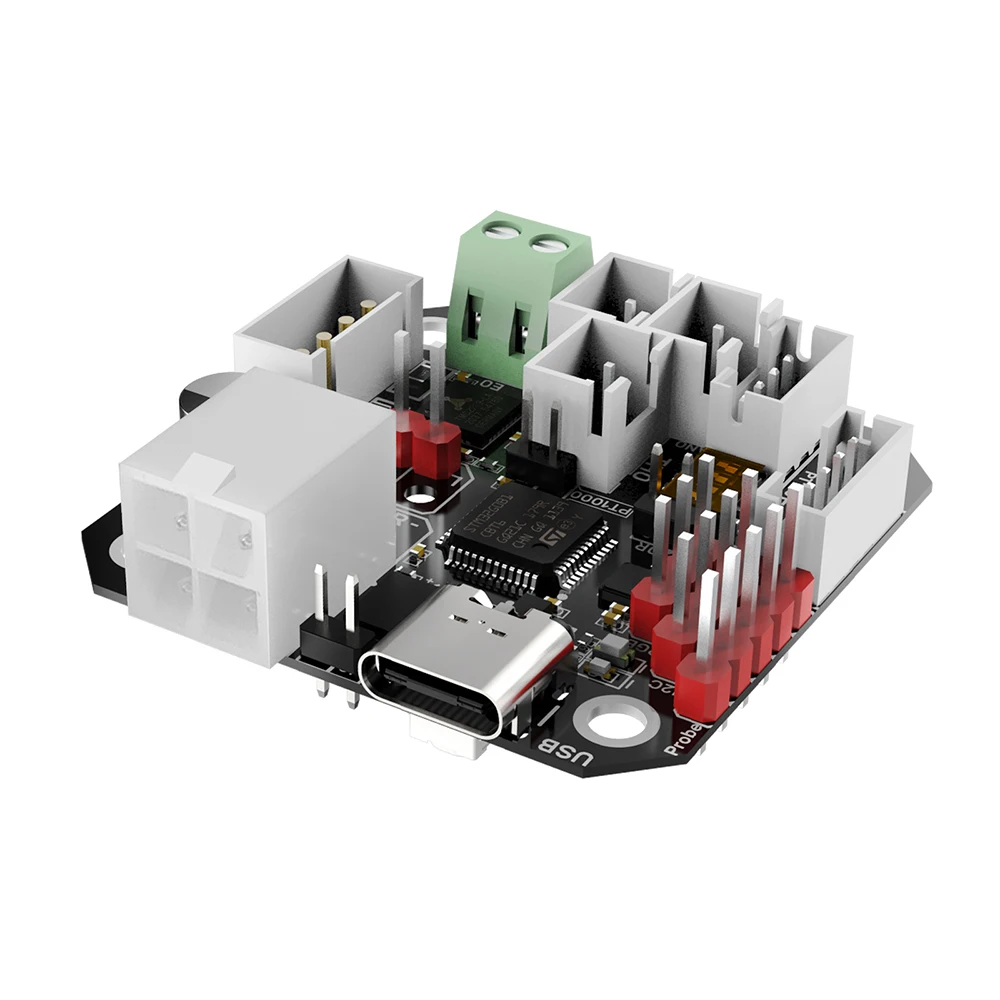

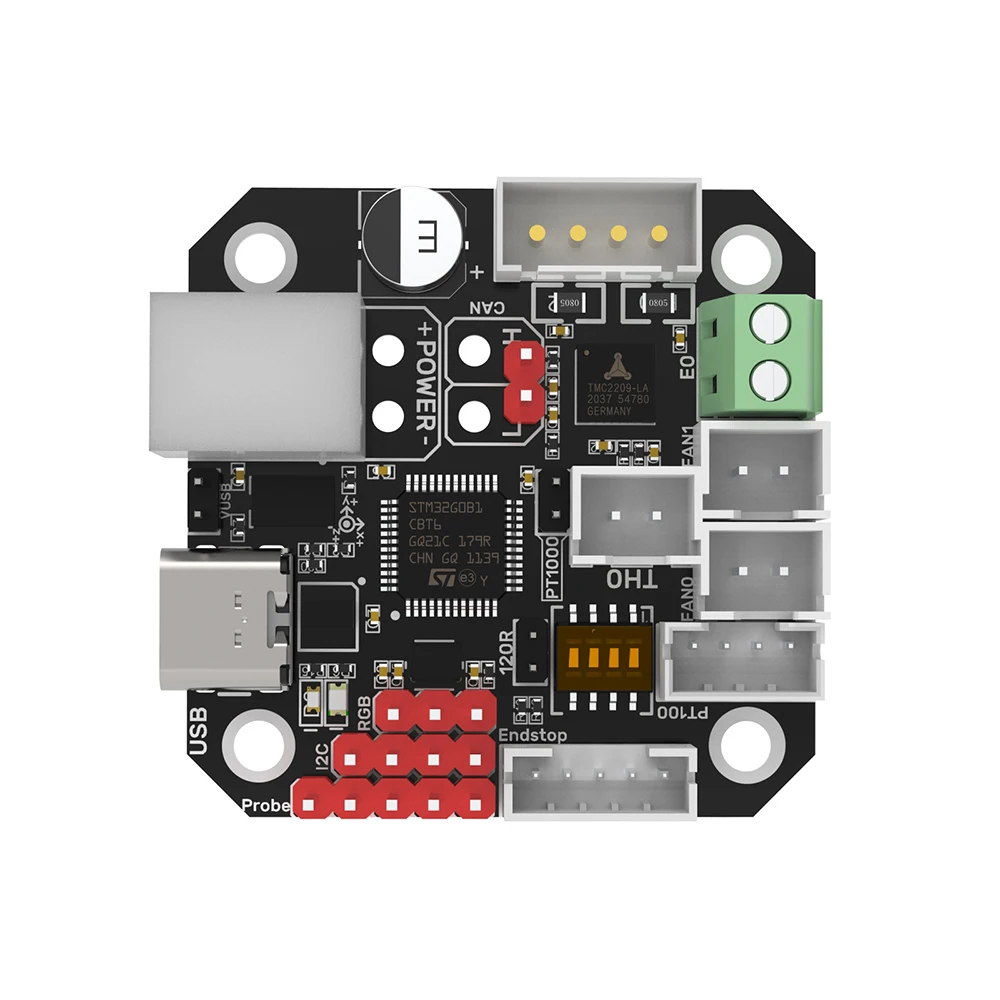

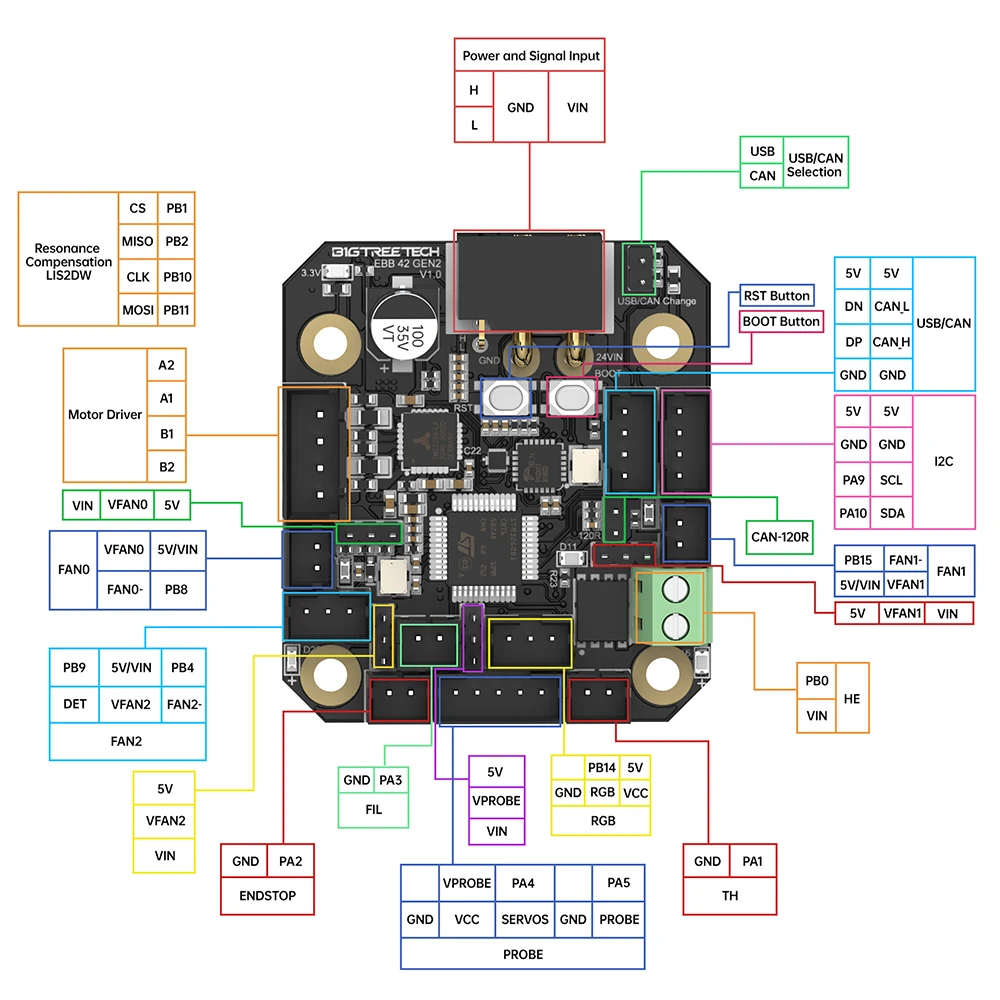

Placa BIGTREETECH EBB36 EBB42 CAN GEN2 compatible con Canbus PT100 para Klipper Hotend HeadTool, motor paso a paso 36, piezas para impresora 3D Ender3

Más detalles:

EBB:Tablero de ruptura del extrusor

Instrucción breve

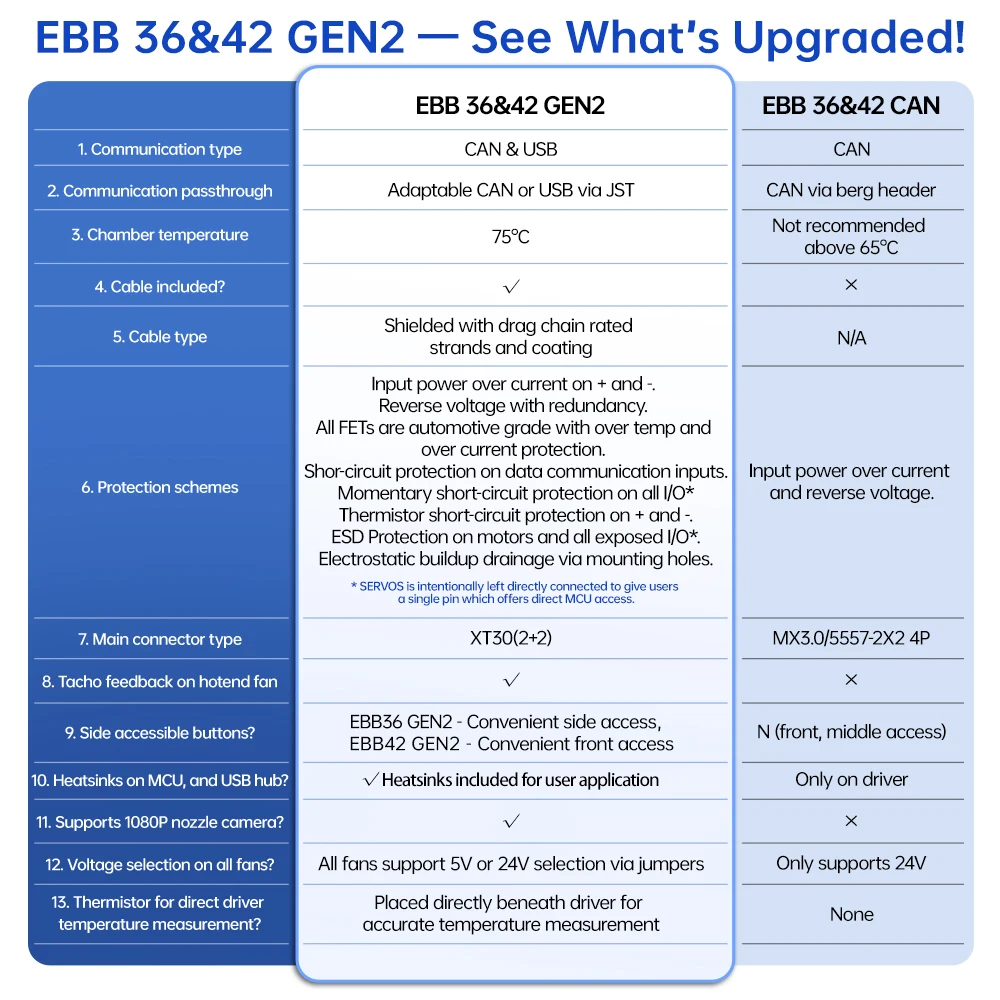

CAN BIGTREETECH EBB36 / CAN EBB42esunPlaca adaptadora de boquilla especialmente diseñada paraelMotor paso a paso del extrusor 36, que se lanza porelEquipo de impresión 3D Shenzhen Big Tree Technology Co., Ltd.Puede comunicarse a través del puerto USB o CAN BUS, simplificando enormemente el cableado.

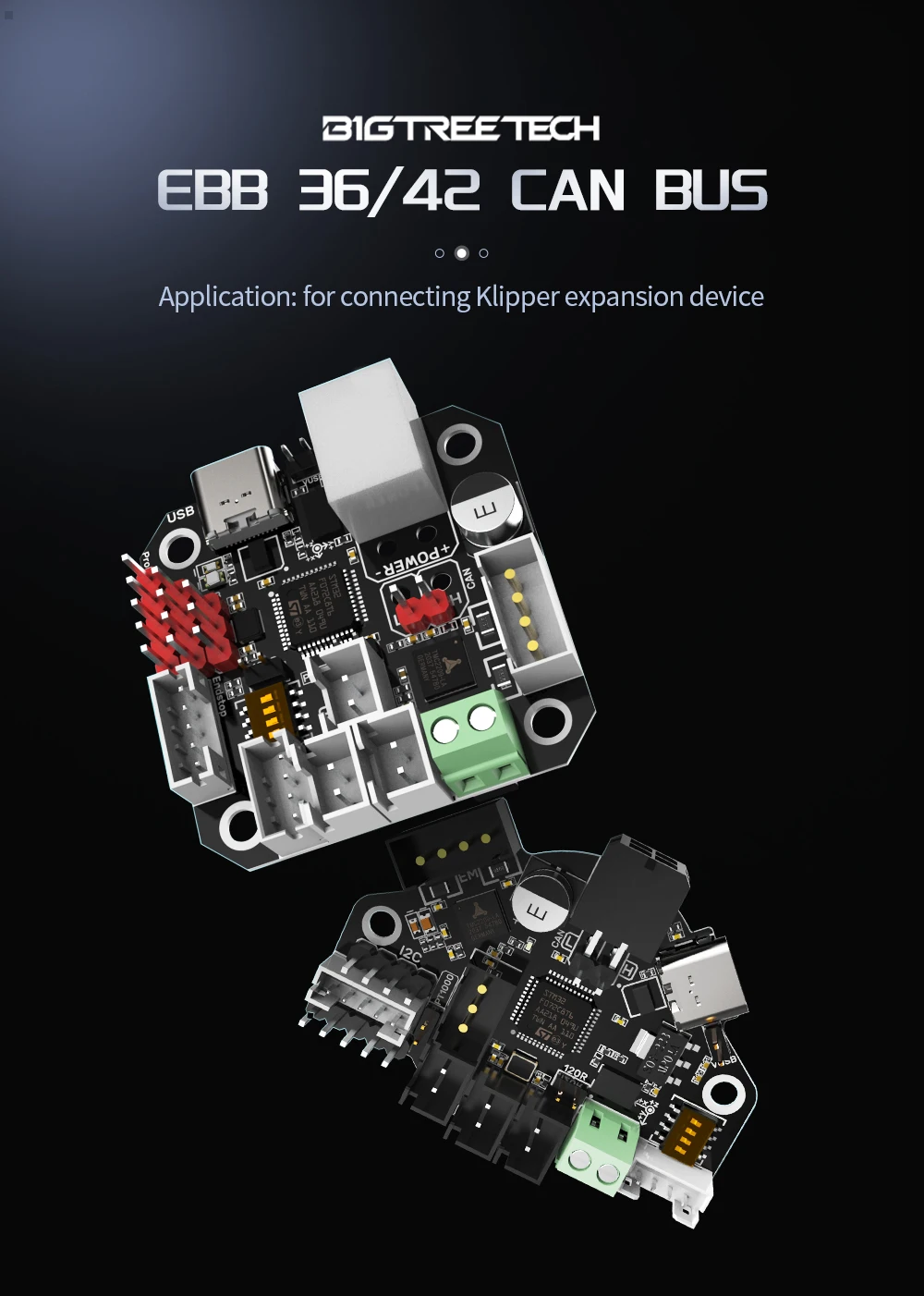

Aplicación: Para conectar el dispositivo de expansión Klipper

EBB36 CAN

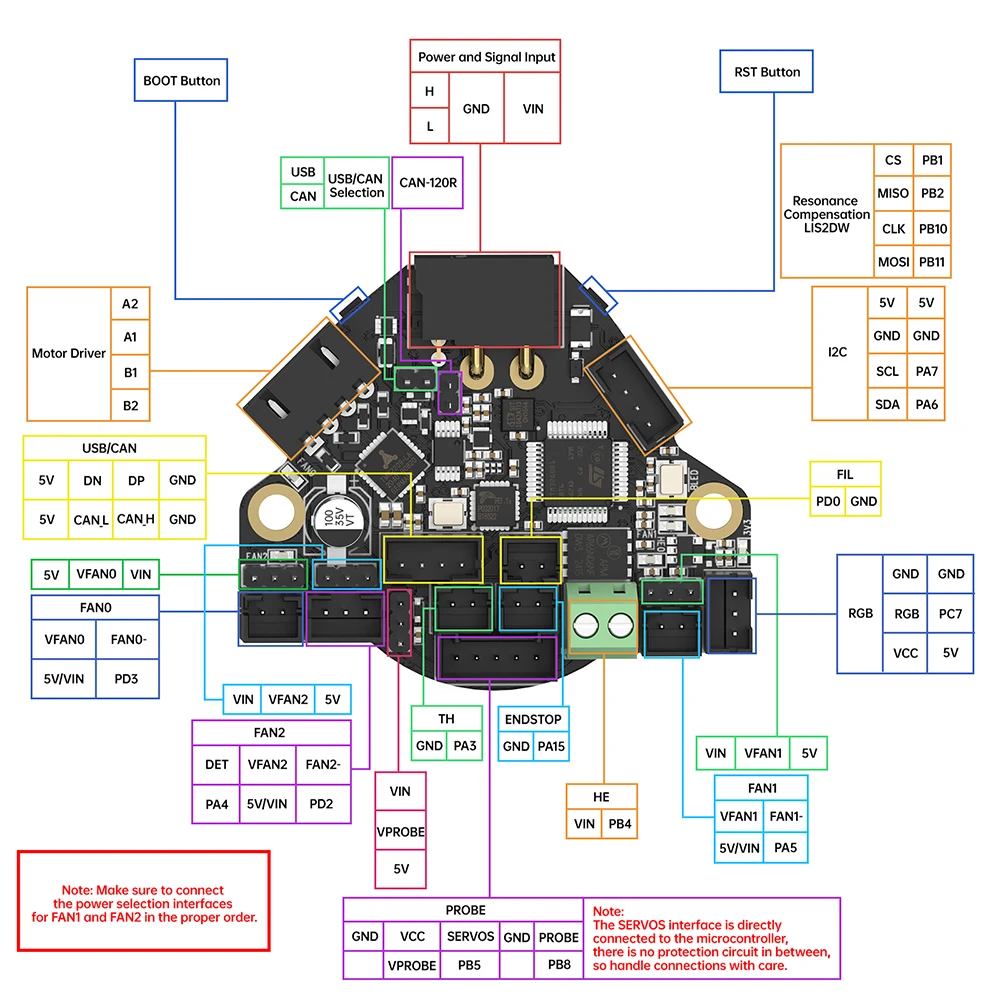

1.1 Características

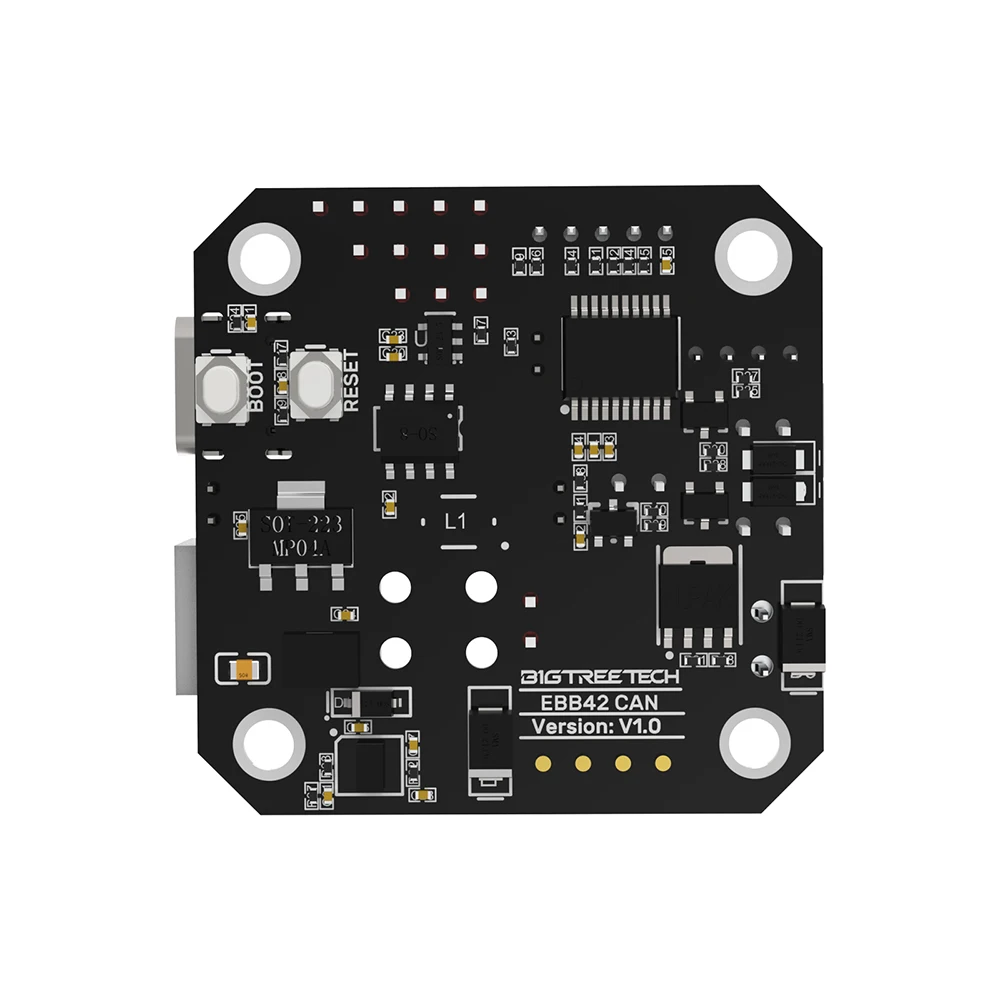

1. Con los botones BOOT y RESET reservados, los usuarios pueden actualizar el firmware a través del modo DFU mediante USB.

2. El circuito de protección agregado en el termistor evita quemar el chip de control principal causado por una corriente de fuga deelvarilla calefactora.

3. El usuario puede seleccionar los valores de las resistencias pull-up del termistor a través de un cable de puente, para admitir PT1000 (resistencias pull-up de 2K), lo que lo hace conveniente para el bricolaje.

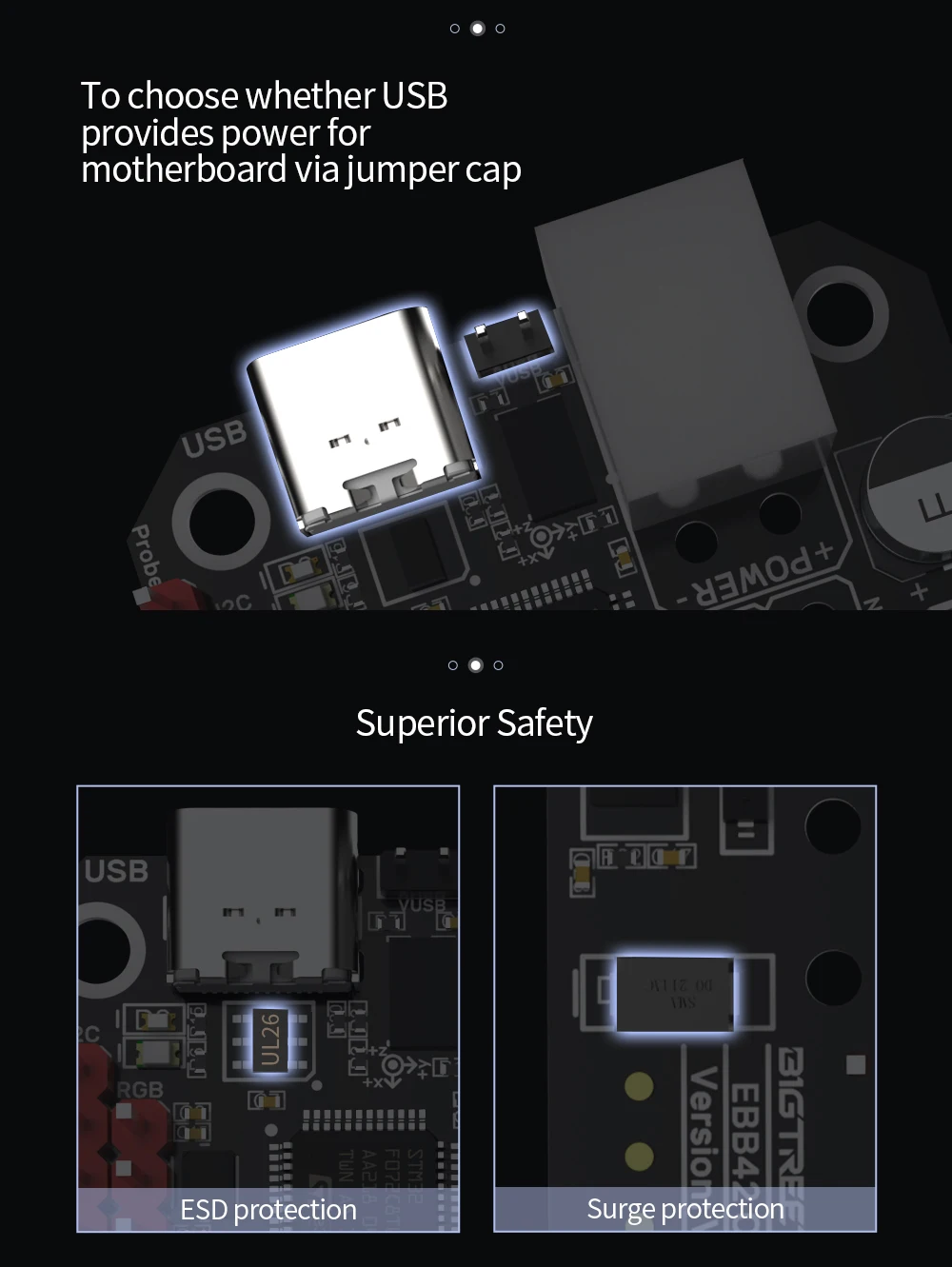

4. Conecte el USB conunTapa de puente para encenderlo, lo que aísla eficazmente el tablero de control principal DC-DC del USB 5V.

5. La interfaz I2C reservada permite la detección de roturas y obstrucciones del filamento y admite otras funciones de bricolaje.

6. Los diodos anti-retroceso agregados en la varilla calefactora y los puertos de los ventiladores protegen eficazmente el tubo MOS contra quemaduras debido al voltaje inverso.

7. La protección de conexión anti-reversa en la interfaz de alimentación evita que los usuarios quemen la placa base cuando se conectan por erroringla línea de alimentación inversa durante el bricolaje.

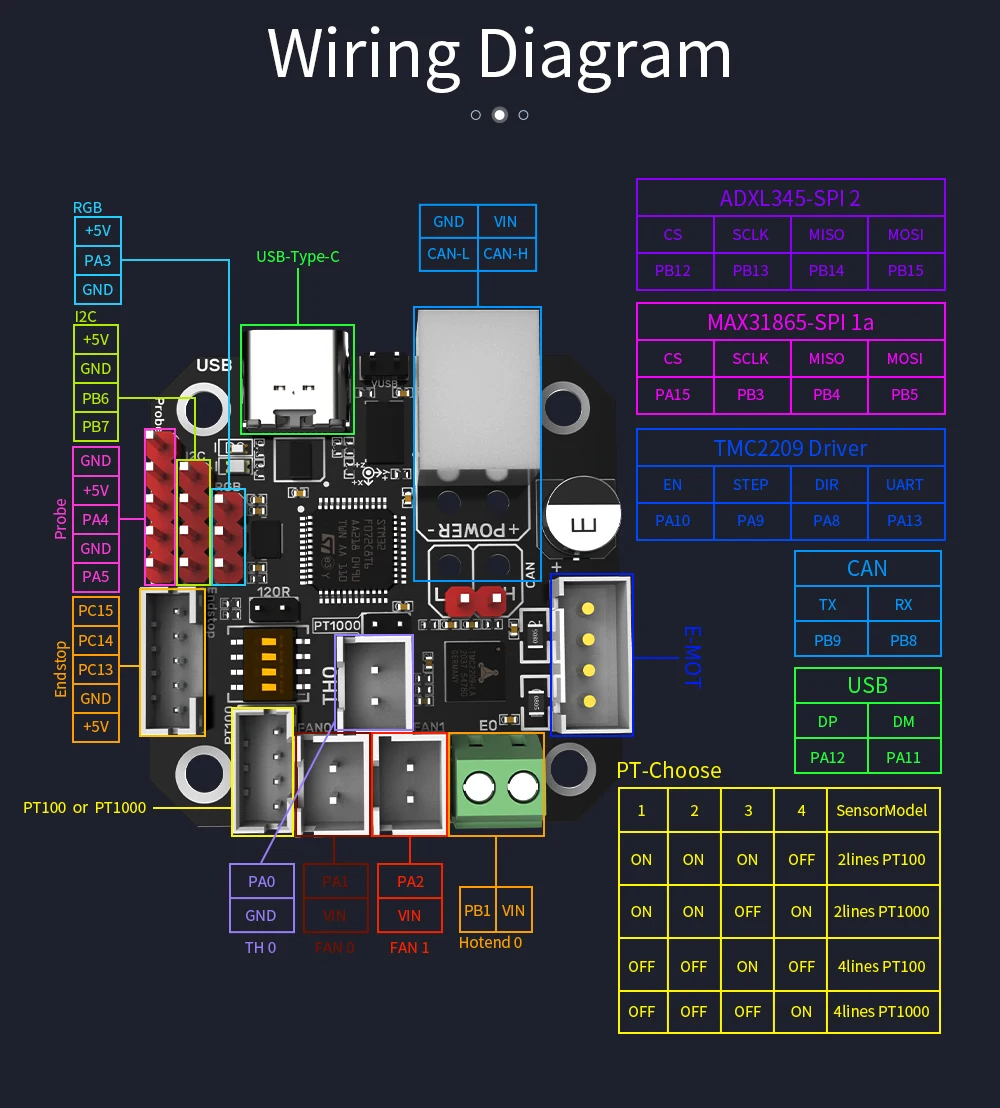

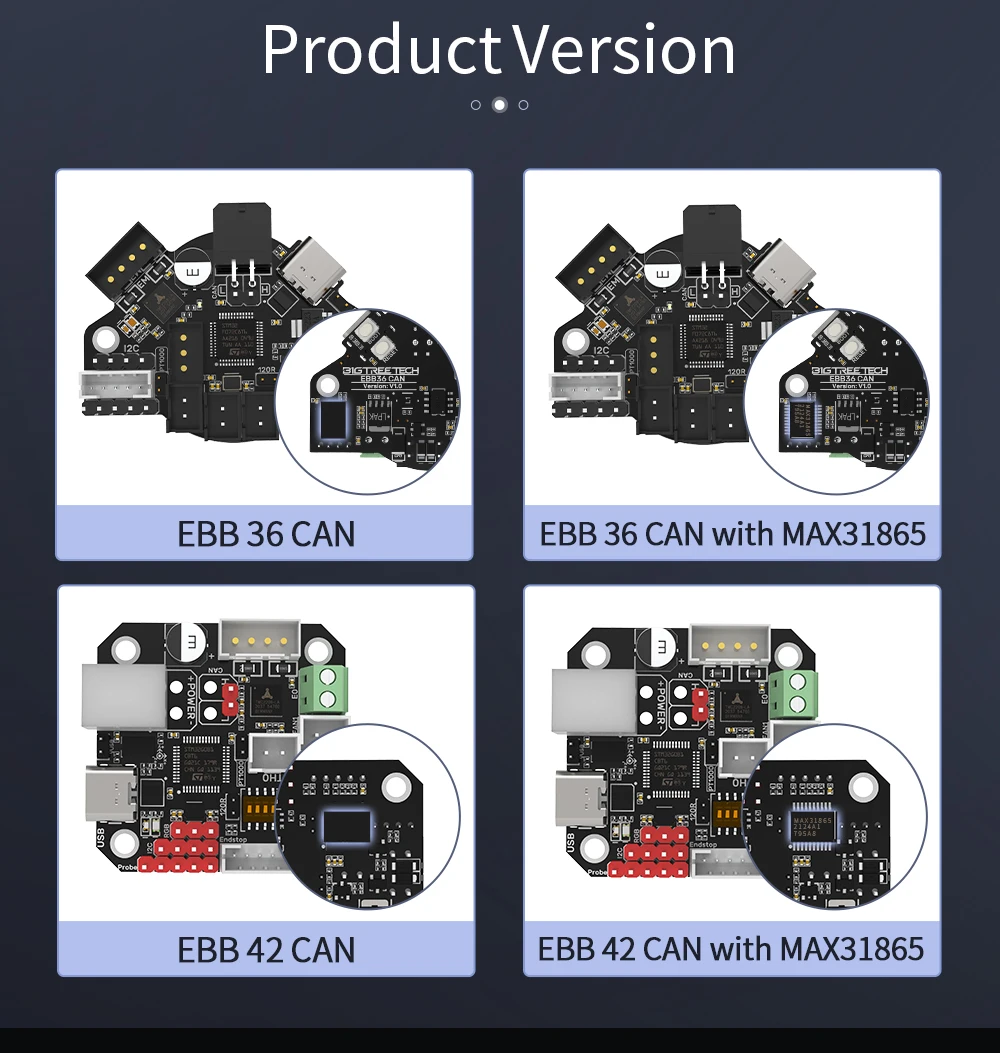

8. A bordo MAX31865 admite la selección de 2 o 4 cables de PT100/PT1000.

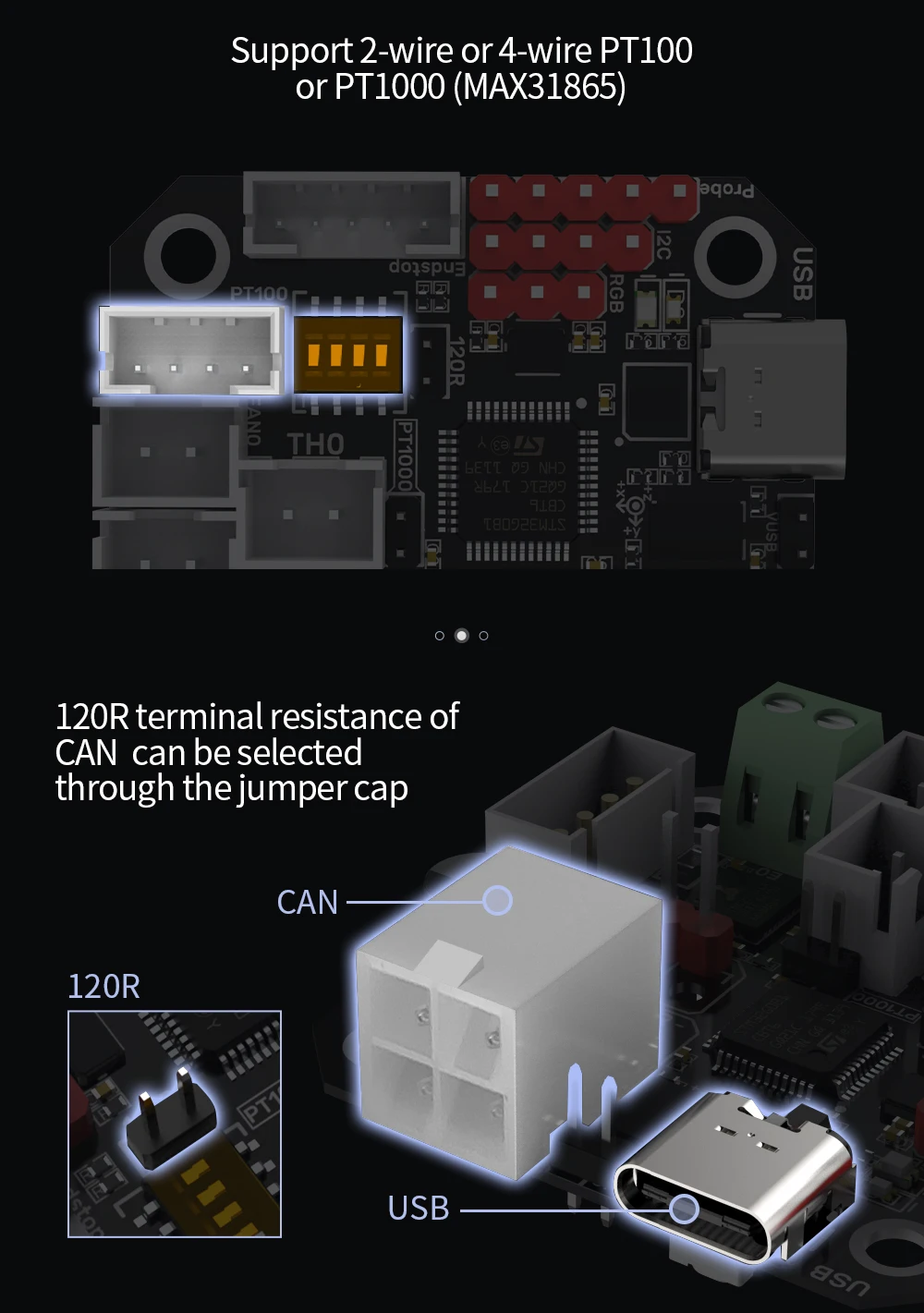

9. Admite comunicación vía CAN o USB.La resistencia terminal 120R de CAN se puede seleccionar a través deelTapa de puente y reserva interfaces de expansión CAN.

10. El chip de protección ESD equipado en el puerto USB evita que se rompa el tablero de control principalnreduciendo la electricidad estática deelPuerto USB.

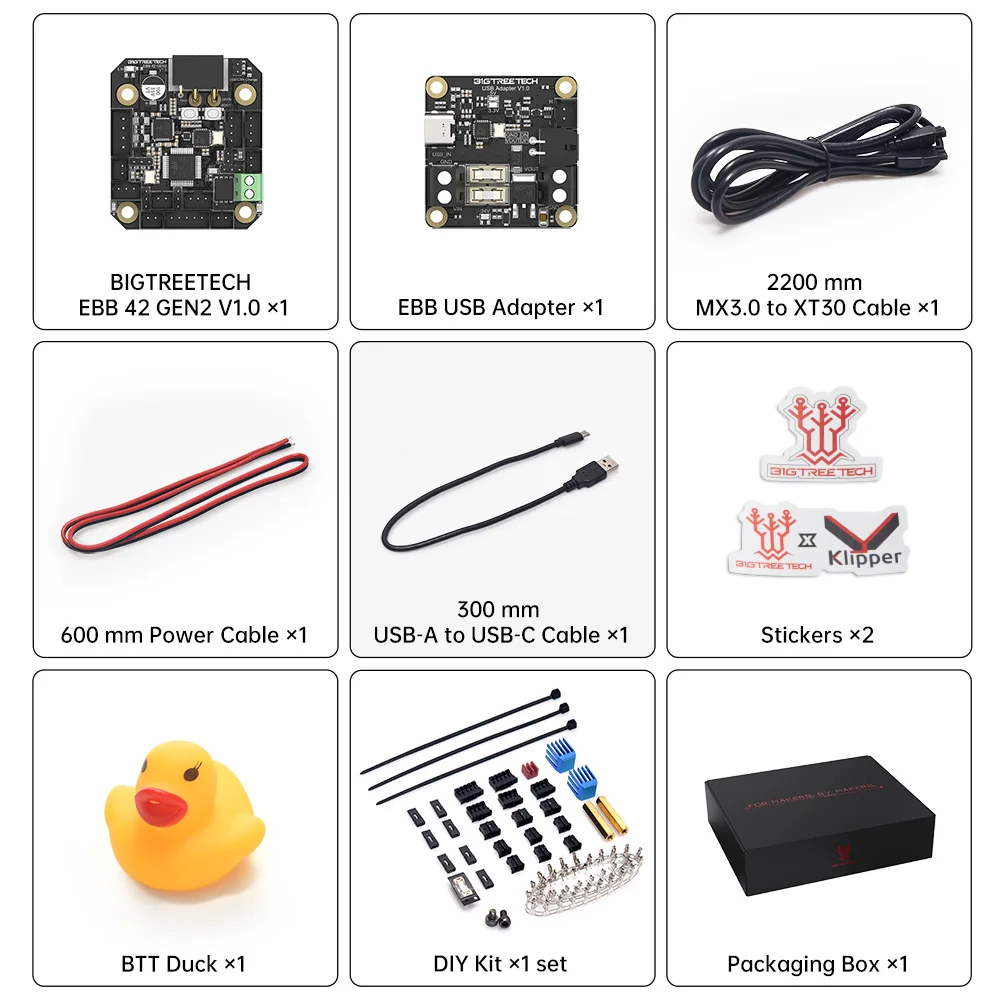

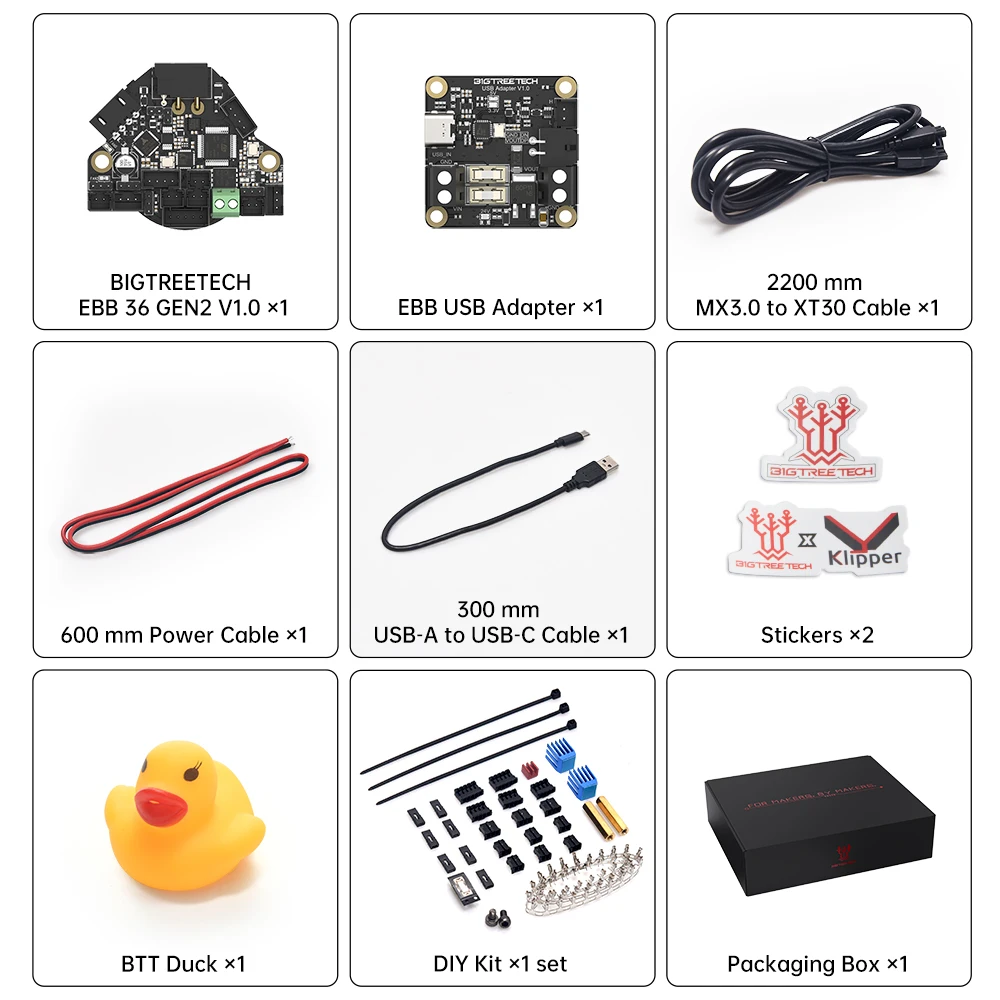

11. La placa adaptadora está equipada con terminales, cañas hembra, pernos de doble vía y tornillos, necesarios para el bricolaje, satisfaciendo en gran medida las necesidades de bricolaje de los clientes.

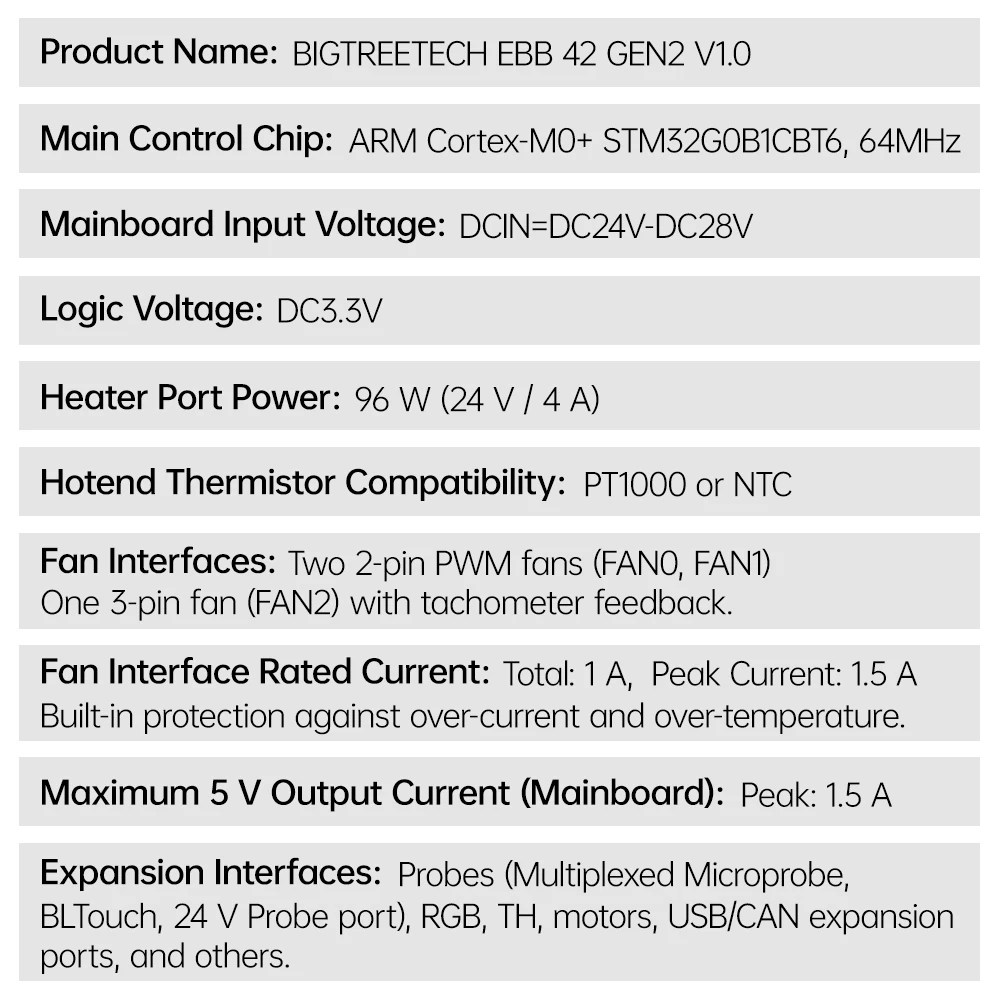

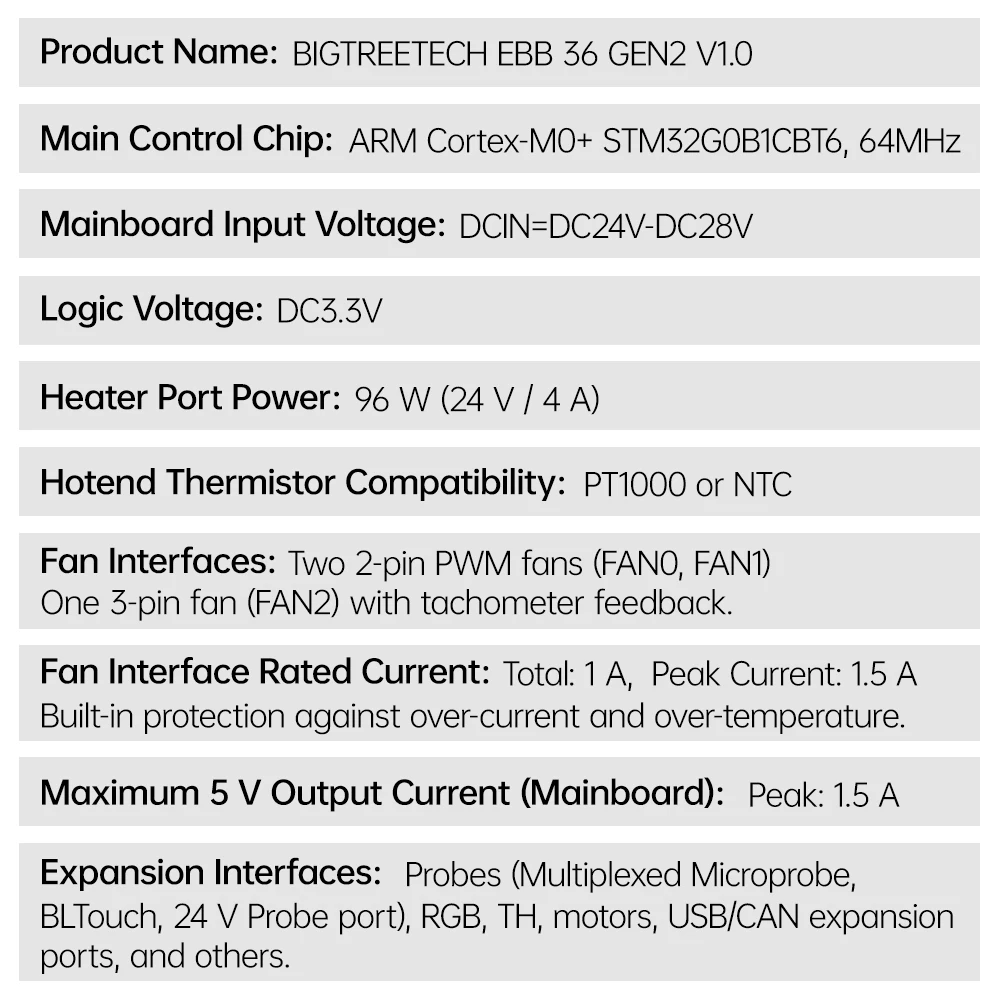

1.2 Parámetros

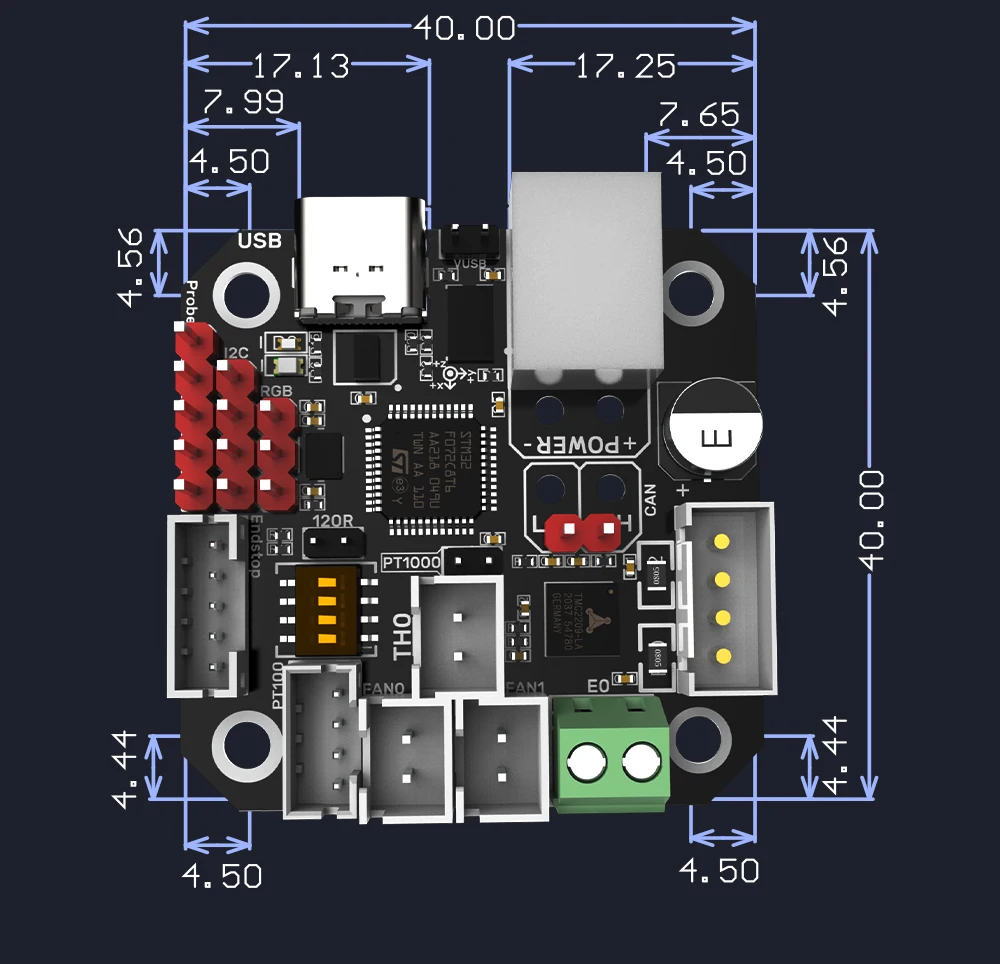

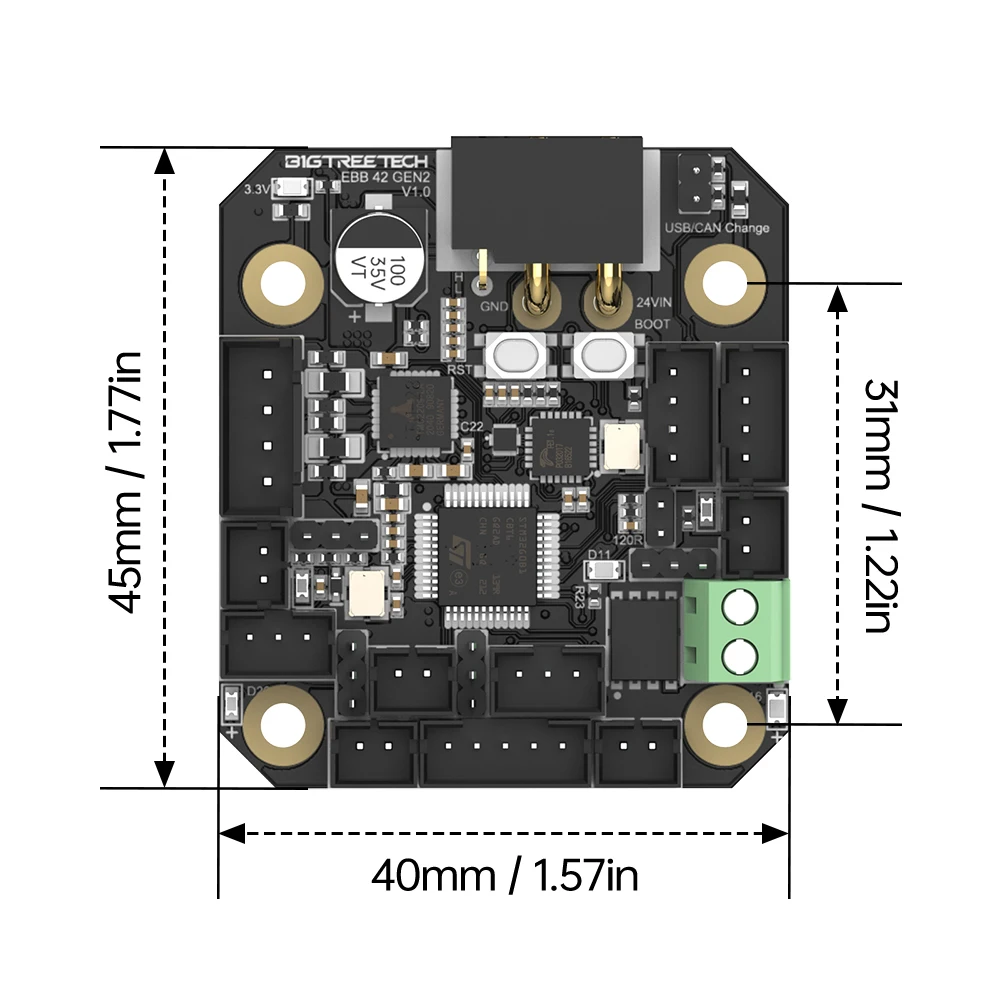

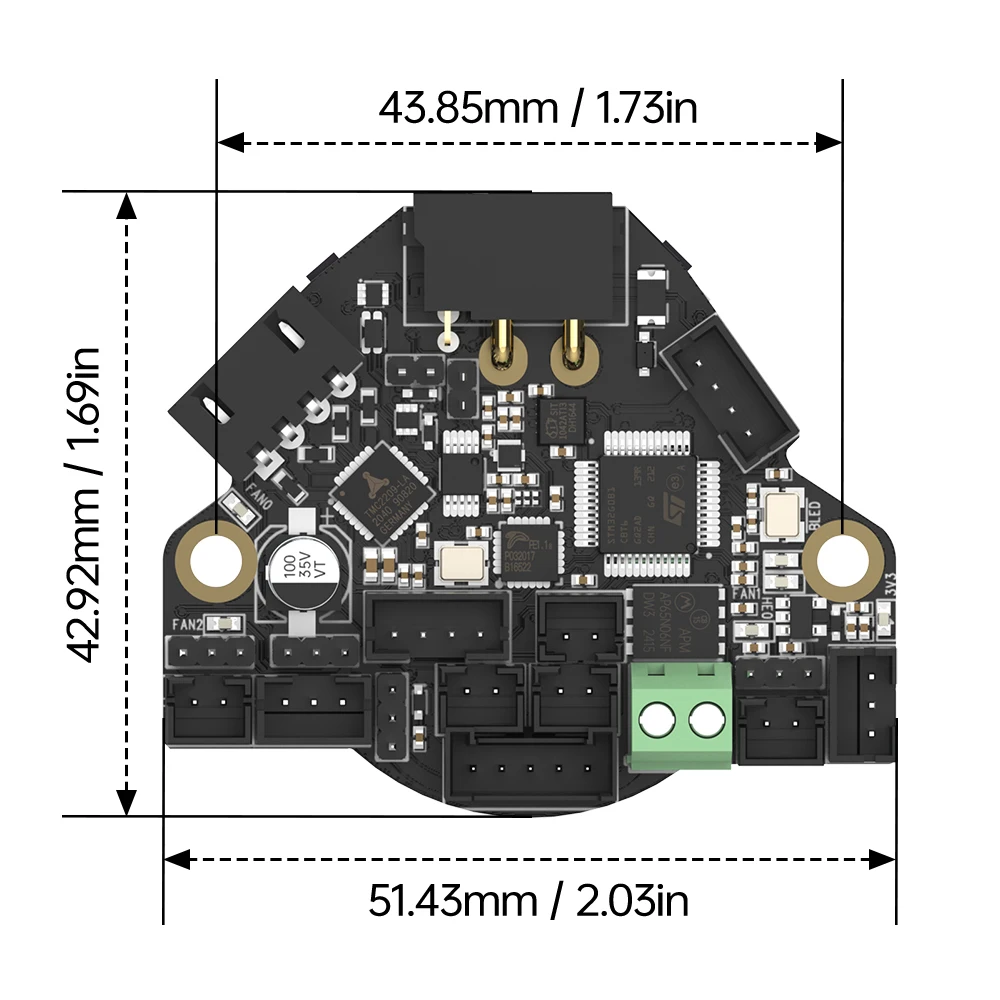

1. Dimensiones externas: 51,5 mm x 37 mm.

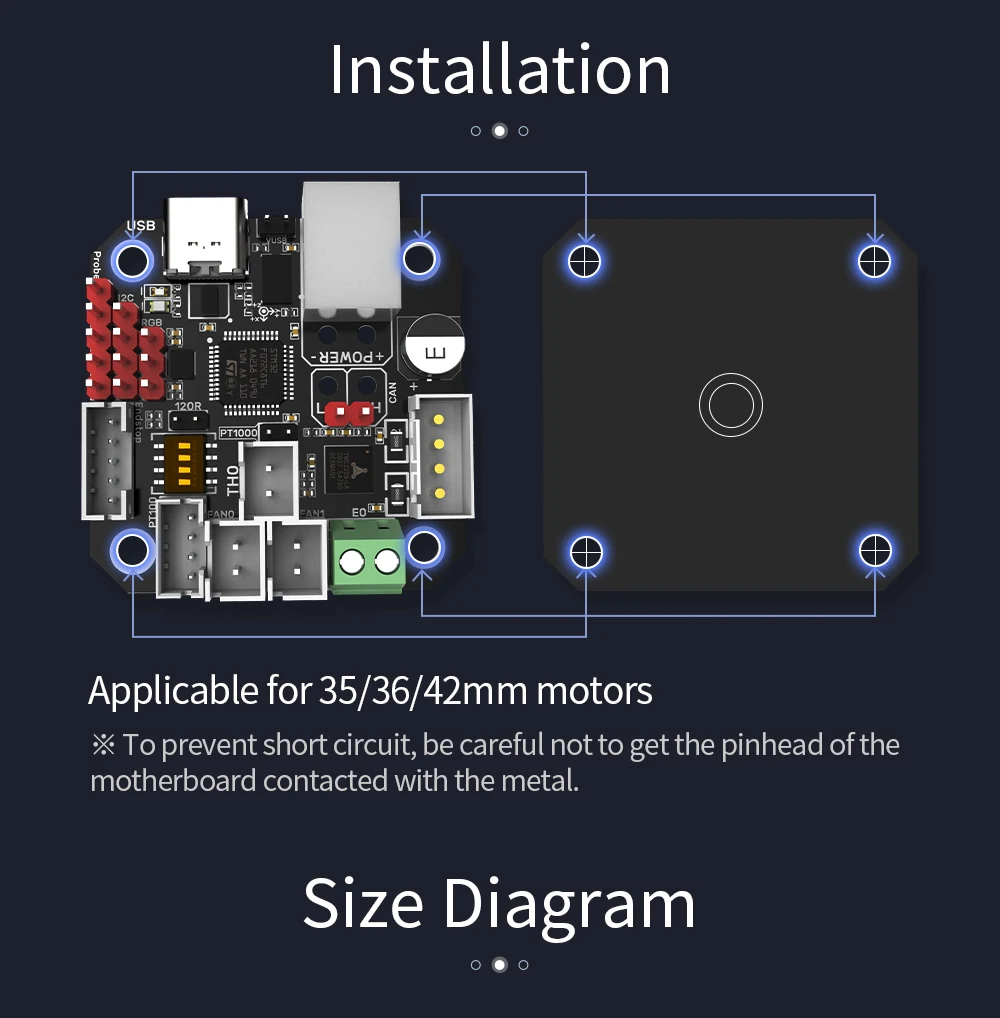

2. Dimensiones de instalación: espacio entre agujeros 43,85 mm, Orificio para tornillo M3x2

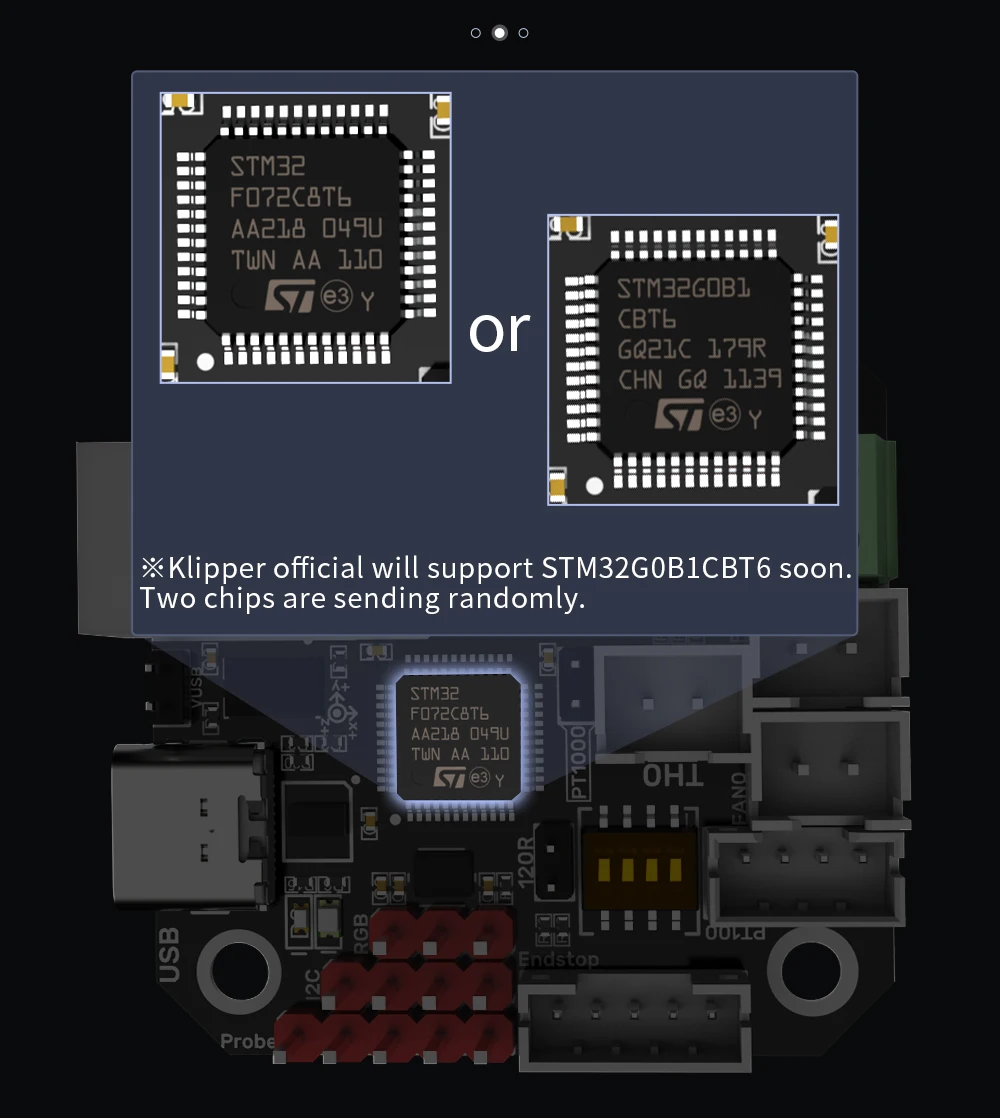

3. Microprocesador:ARM Cortex-M0STM32F072C8T6 48MHzMHz

4. Voltaje de entrada: DC12V-DC24V 6A

5. Voltaje lógico: CC 3,3 V.

6. Interfaz de calefacción: Varilla de calefacción (E0), corriente de salida máxima: 5A

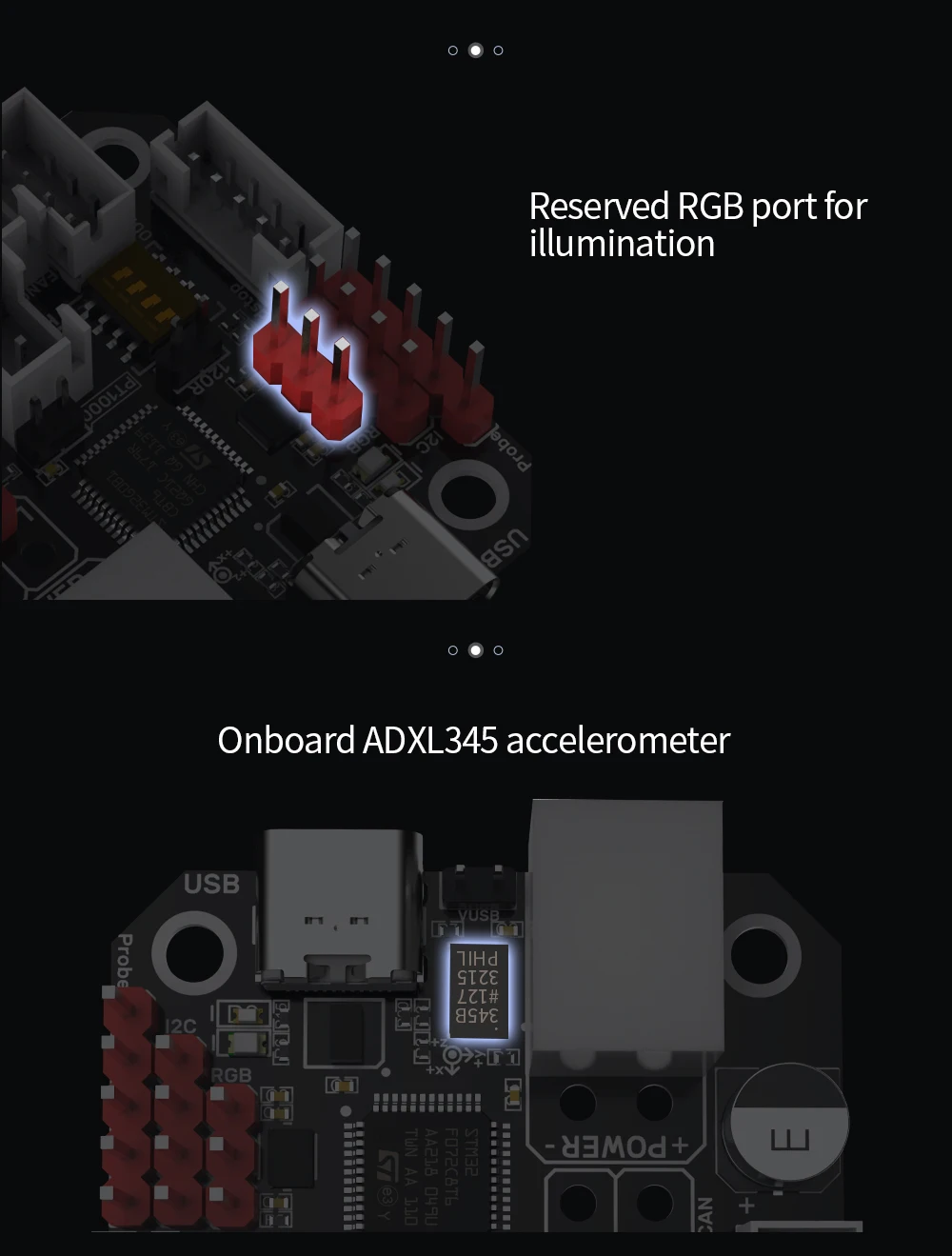

7. Sensor integrado: ADXL345

8. Interfaces de ventilador: dos ventiladores CNC(VENTILADOR0, VENTILADOR1)

9. Corriente de salida máxima de la interfaz del ventilador: 1A, valor máximo 1,5A

10. Interfaces de expansión: EndStop, I2C, Sonda, RGB, PT100/PT1000, Interfaz USB, interfaz CAN

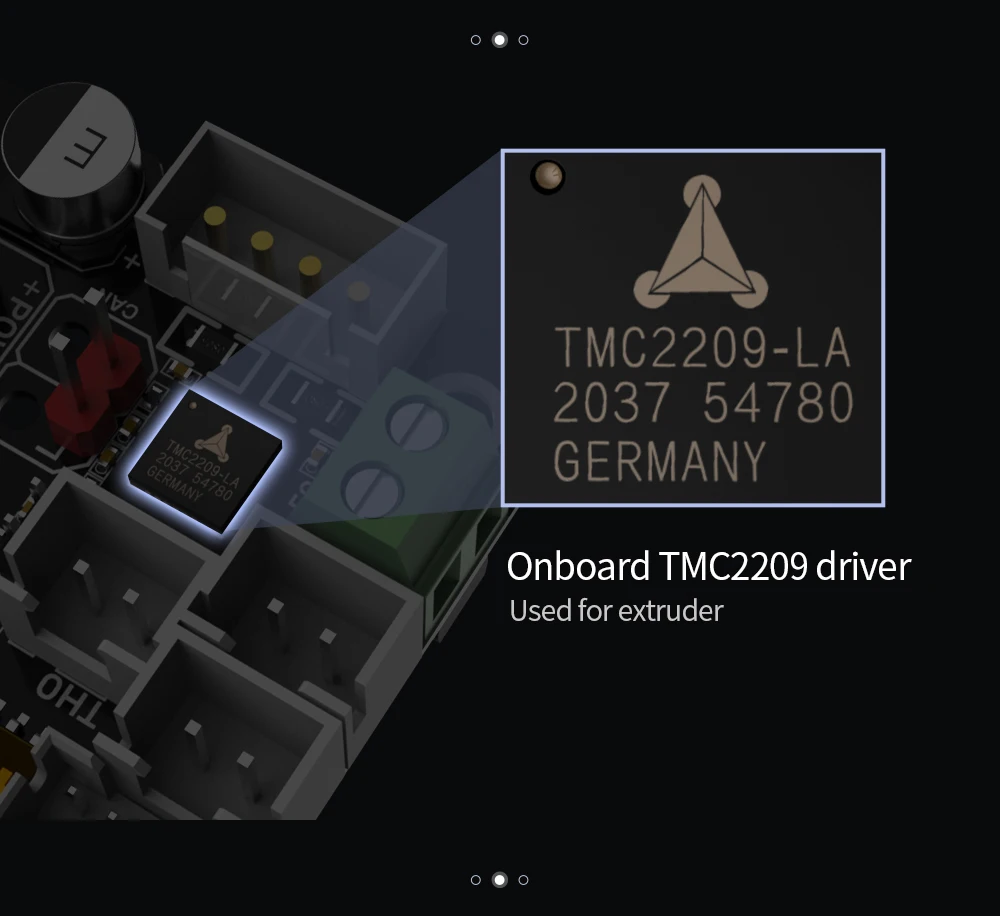

11. Accionamiento del motor: integradoTMC2209

12. Modo de trabajo del controlador: UART

13. Interfaz del motor paso a paso: EM

14. Interfaz del sensor de temperatura opcional: 1 canal 100K NTC o PT1000(TH0), 1 canal PT100/PT1000

15. Interfaz de comunicación USB: USB-Tipo-C

16. Corriente máxima de salida CC 5 V: 1 A.

1.3 Firmware

BTT EEB36 CAN solo admite Klipper en la actualidad.

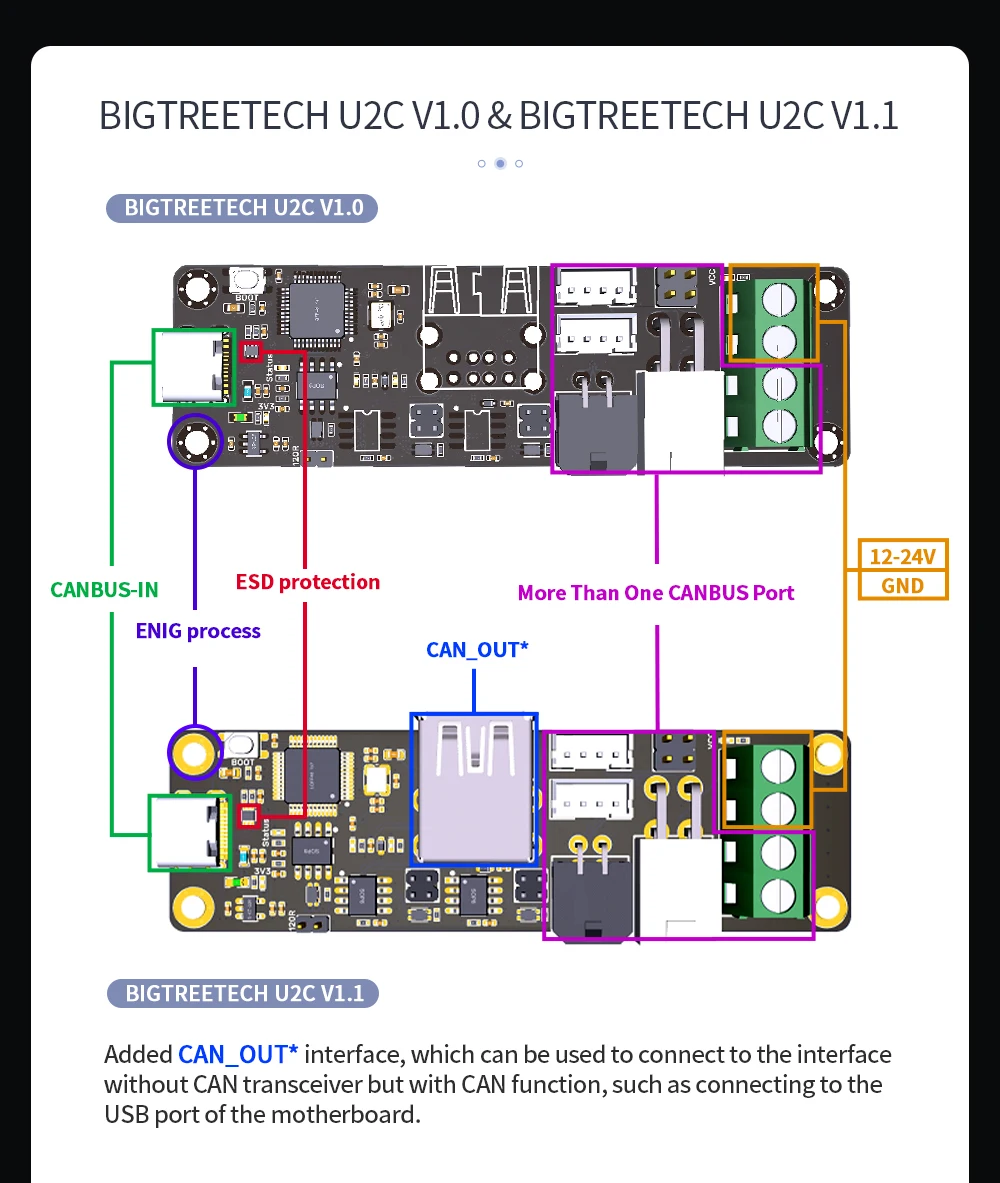

Introducción de U2C:

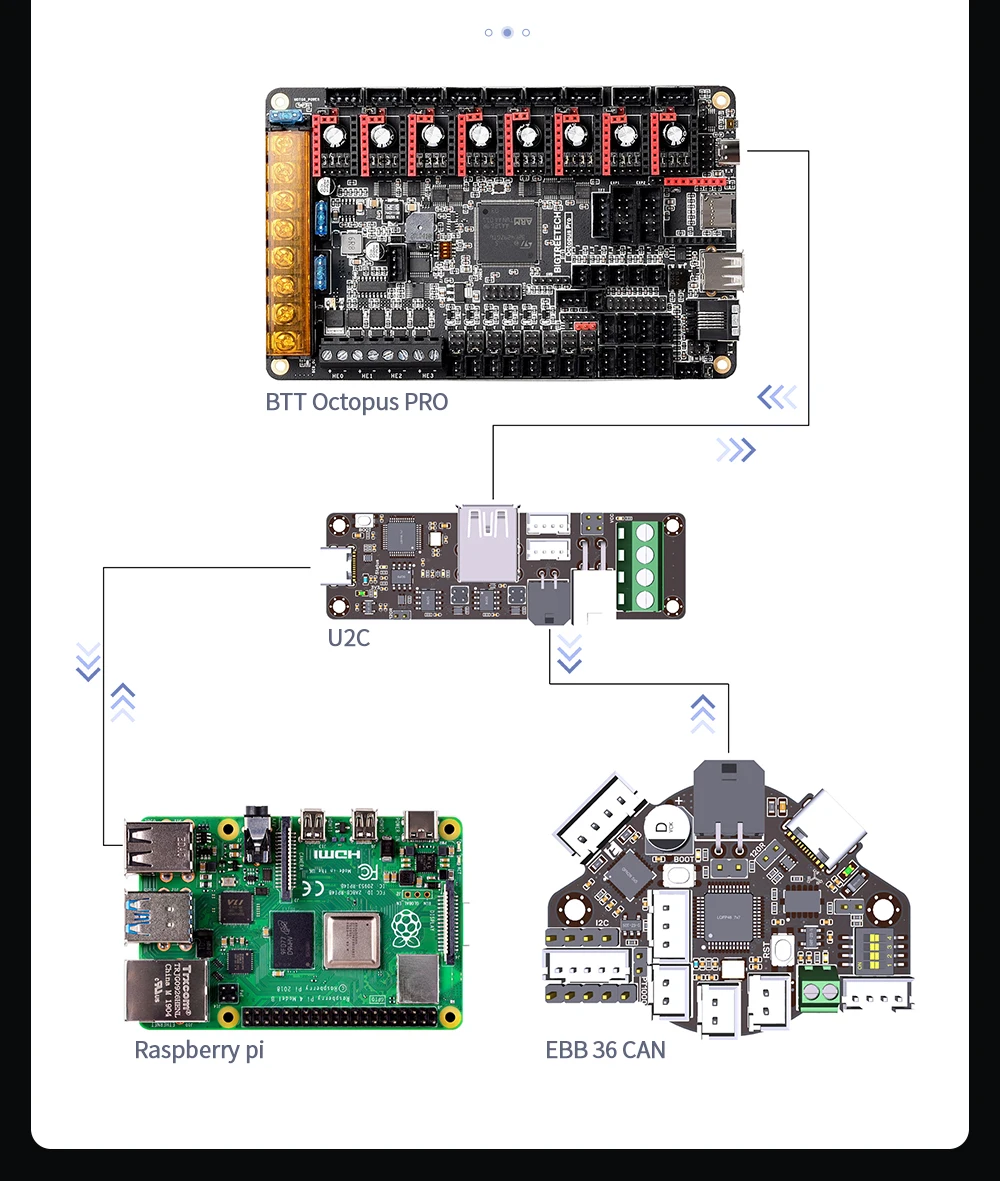

BIGTREETECH U2C es un módulo de bus USB a CAN, que puede convertir el puerto USB de Raspberry Pi en bus CAN y conectar una placa base de impresión 3D, BIGTREETECH EBB35/36/42 CAN y otros productos a través del bus CAN.Hay muchas formas diferentes de interfaces CAN en la placa, que son útiles para conectarse a diferentes placas.

Características

1. Admite conexión de bus CAN, transmisión de datos prolongada, fuerte antiruido
capacidad, fuerte rendimiento en tiempo real y alta confiabilidad

2.La superficie de la PCB adopta el proceso de inmersión en oro.

3.Protección ESD del puerto TYPE-C para evitar que la electricidad estática dañe el hardware

4.Admite actualización de firmware para el maestro a través de SWD o hardware DFU

5.Interfaz CAN rica

Precauciones

1.12/24 V y GND no deben invertirse.

2. Cuando utilice la comunicación CAN, debe ver qué nodo CAN se utiliza como terminal.Si es un terminal, debes enchufar la tapa del puente en la posición 120R;
