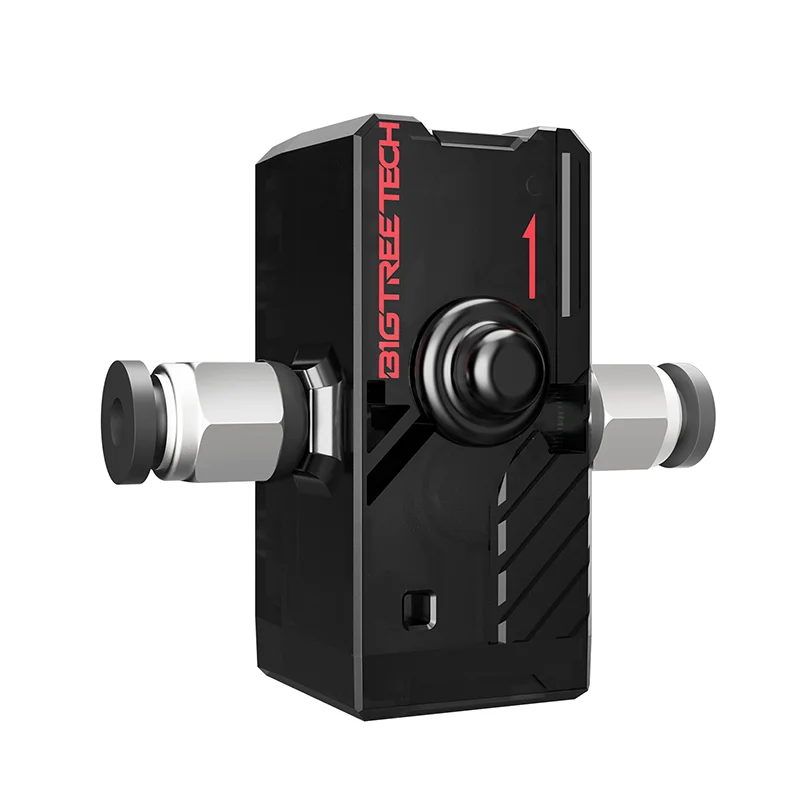

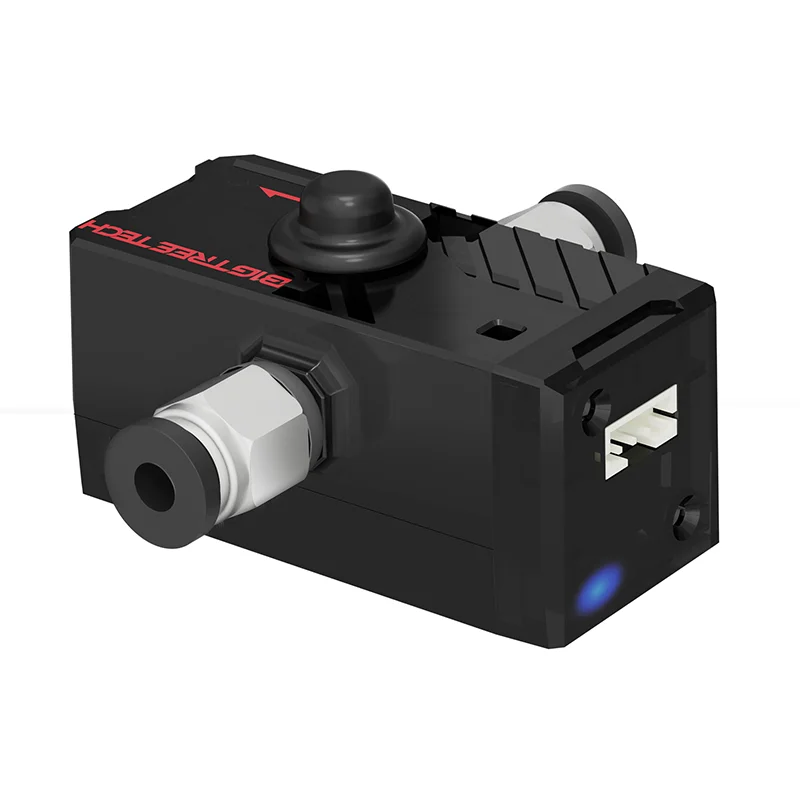

BIGTREETECH Smart Filament Sensor Filament V2.0 Break Detection Module BTT SFS V1.0 for Ender 3 Voron V2.4 FDM 3D printers Parts

Github: Asistente

https://github.com/bigtreetech/smart-filament-detection-module

El SFS V2.0 es un módulo inteligente de detección de filamento para impresoras 3D FDM desarrollado por Shenzhen Big Tree Technology Co., Ltd.

Características destacadas

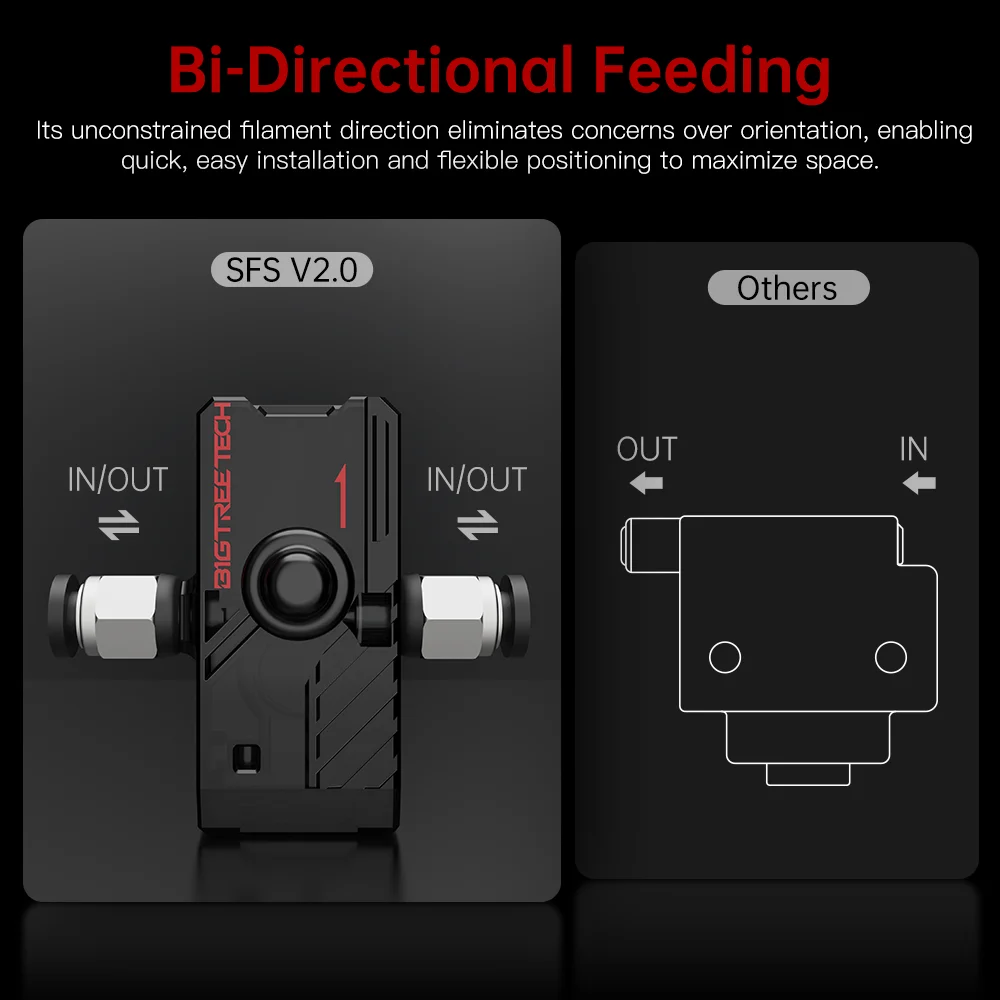

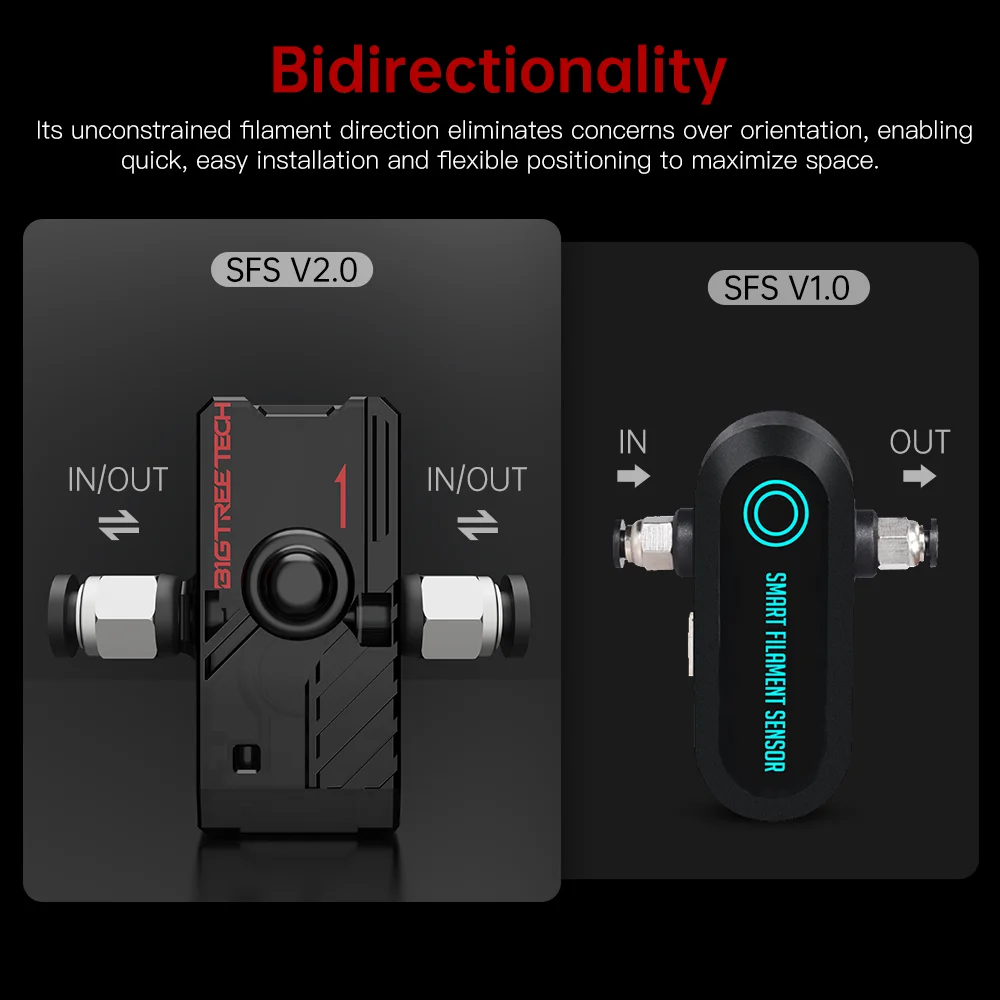

1. El SFS V2.0 es bidireccional, no hay restricción en la dirección del filamento, lo que brinda a los usuarios mayor flexibilidad durante la instalación.

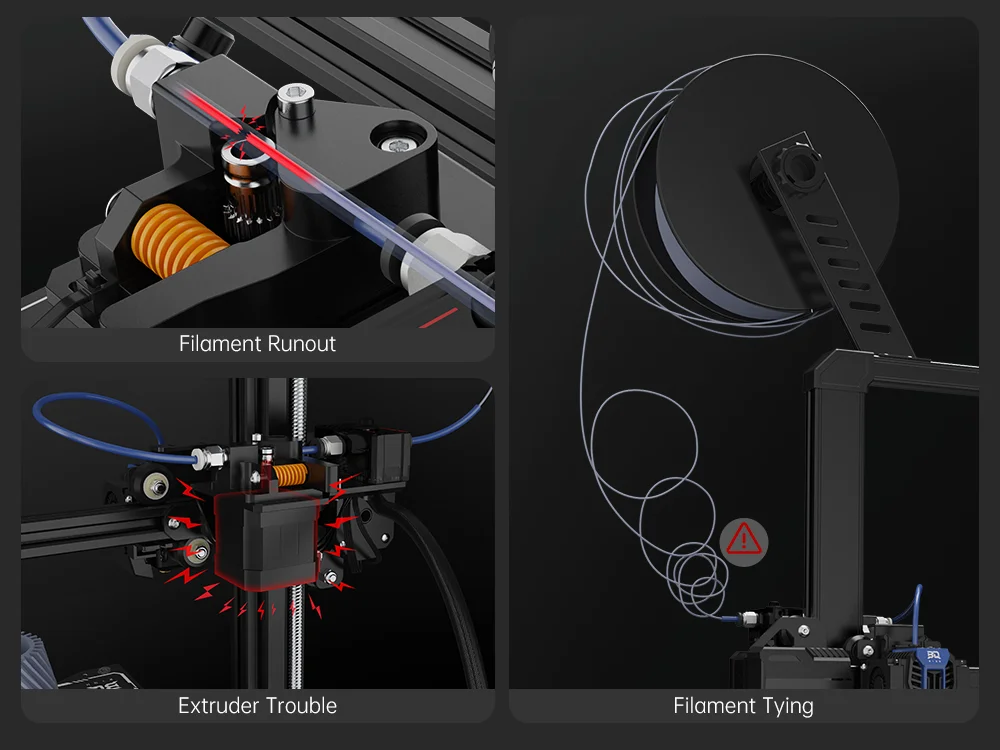

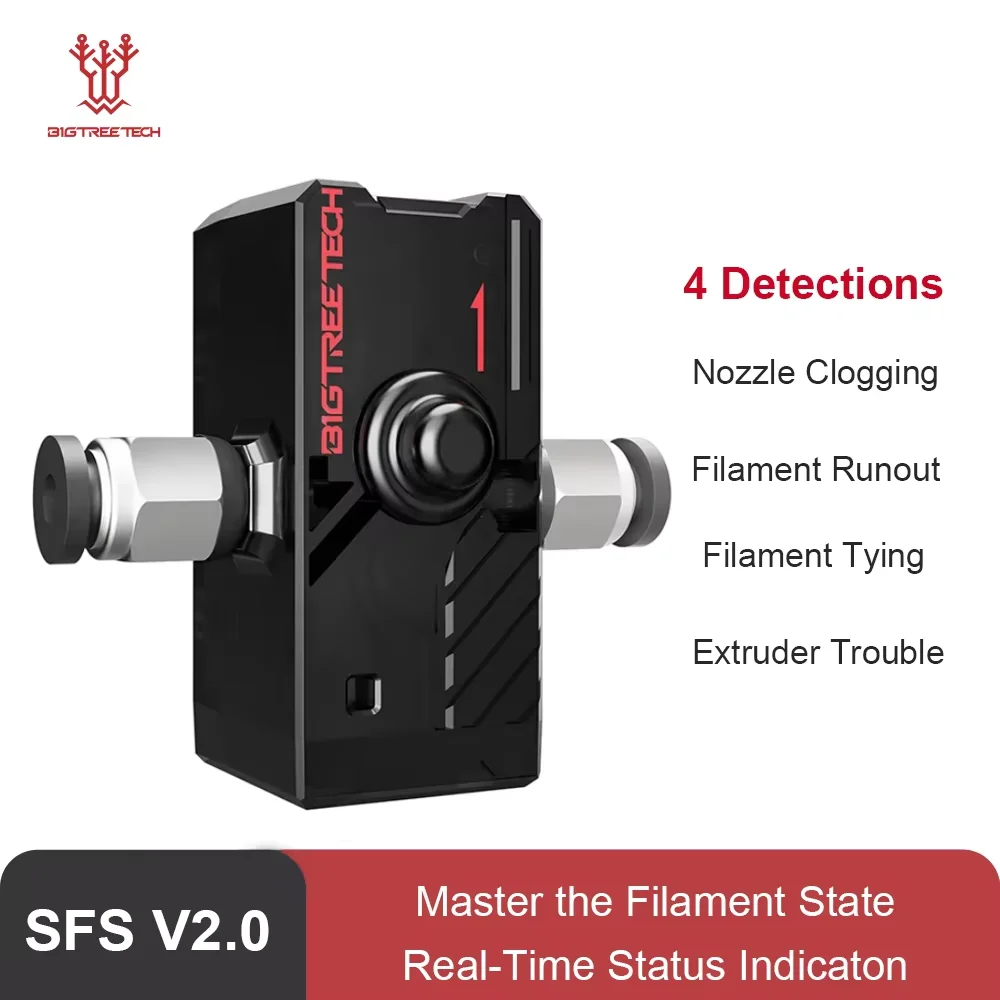

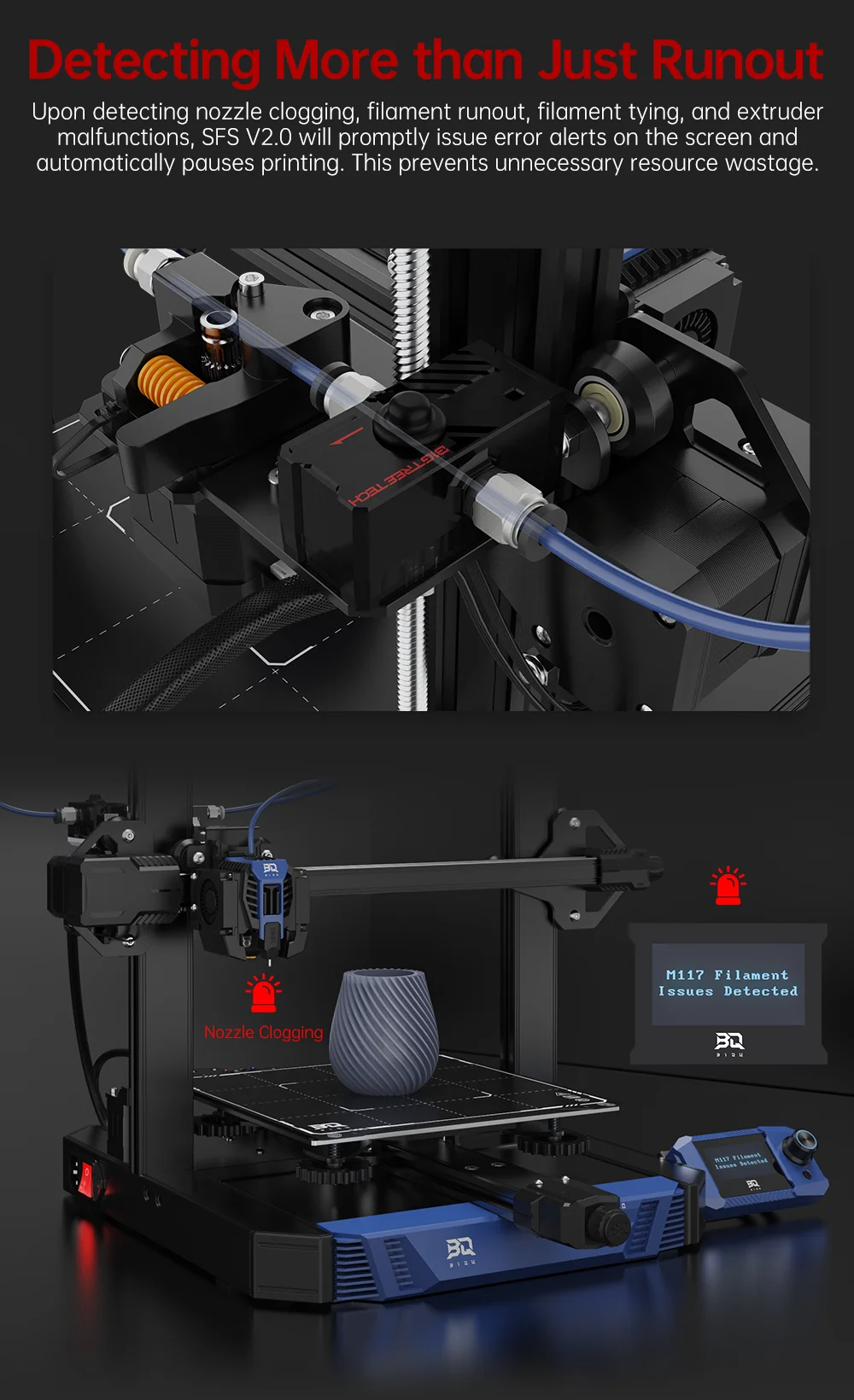

2. Detecta errores de extrusión causados por falta de filamento, obstrucción de la boquilla, enredos del filamento y problemas en la extrusora.Tiene dos salidas de señal y luces indicadoras para distinguir entre obstrucción o agotamiento del filamento.
3. Funciona con el firmware Marlin, Klipper y RRF.

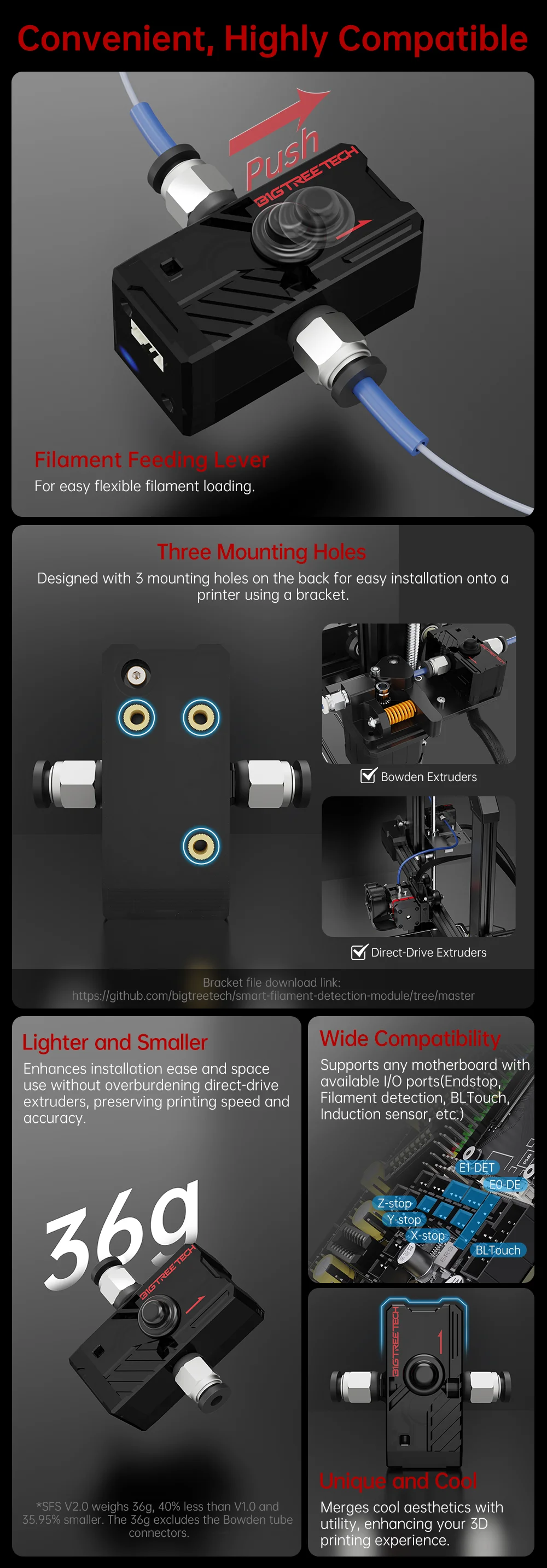

4. Compacto, ligero y fácil de instalar.
5. Funciona con extrusoras Bowden y extrusoras de transmisión directa.
6. Admite placas base con puertos de fin de carrera disponibles o puertos dedicados para alimentación de filamento.

Instrucción:

El filamento se puede insertar a través del lateral del SFS V2.0.

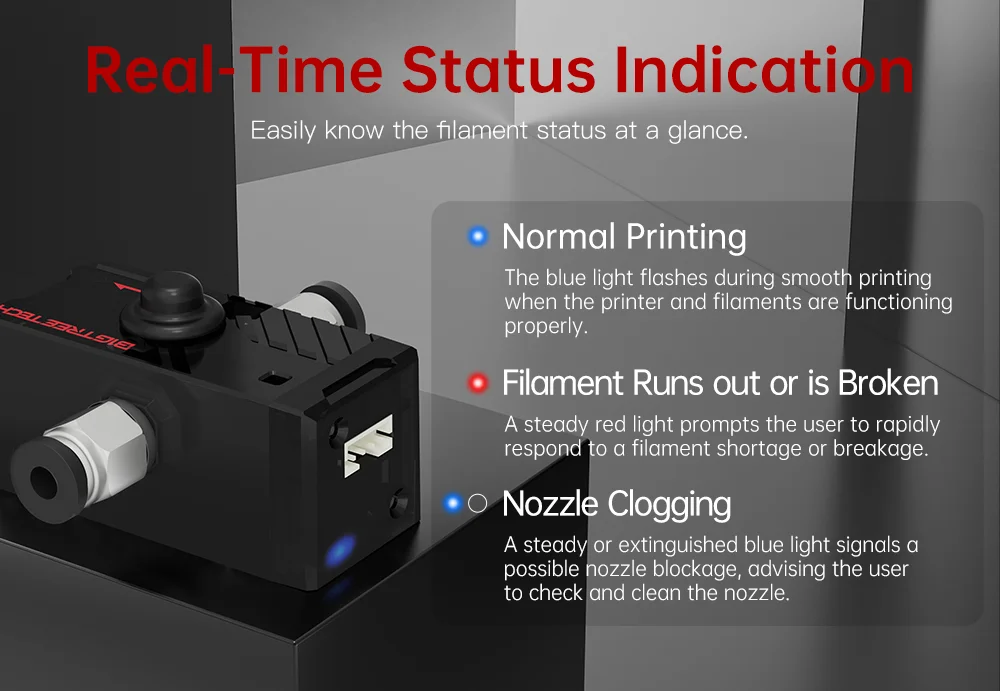

La luz roja se encenderá cuando no haya filamento en el módulo.

La luz azul parpadeará cuando la extrusión sea normal.

La luz azul permanecerá encendida o apagada cuando no haya extrusión.

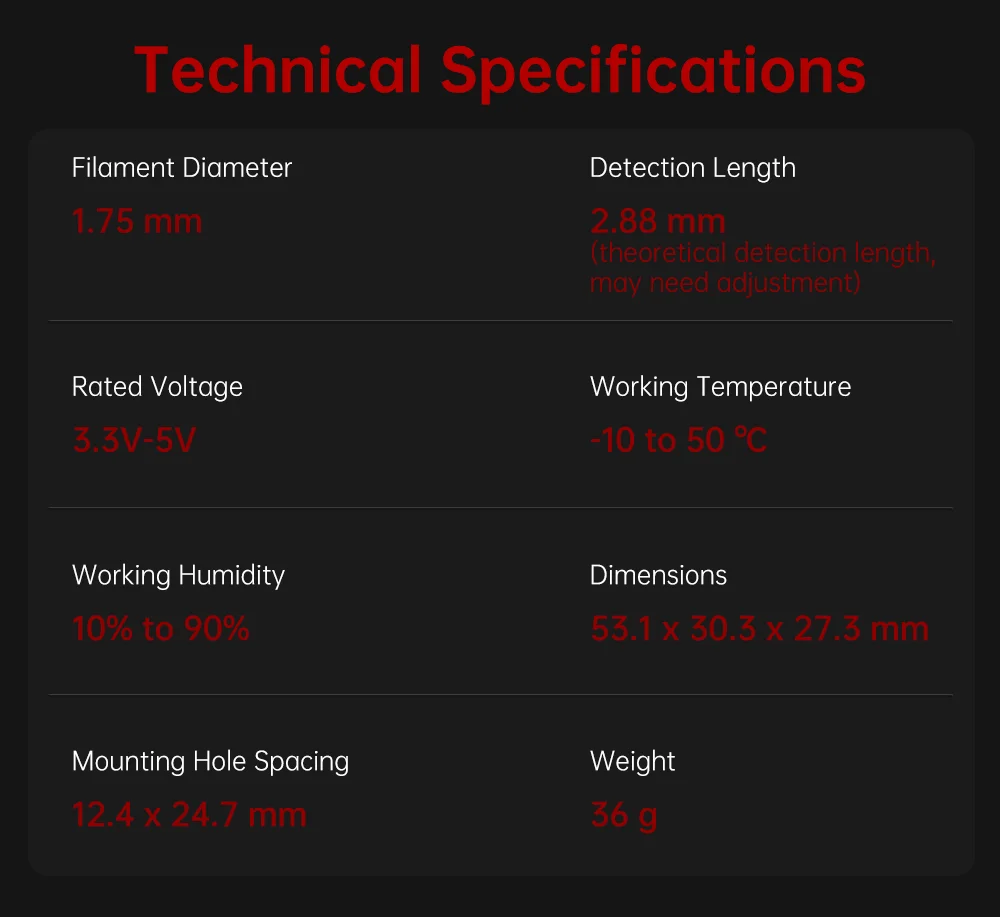

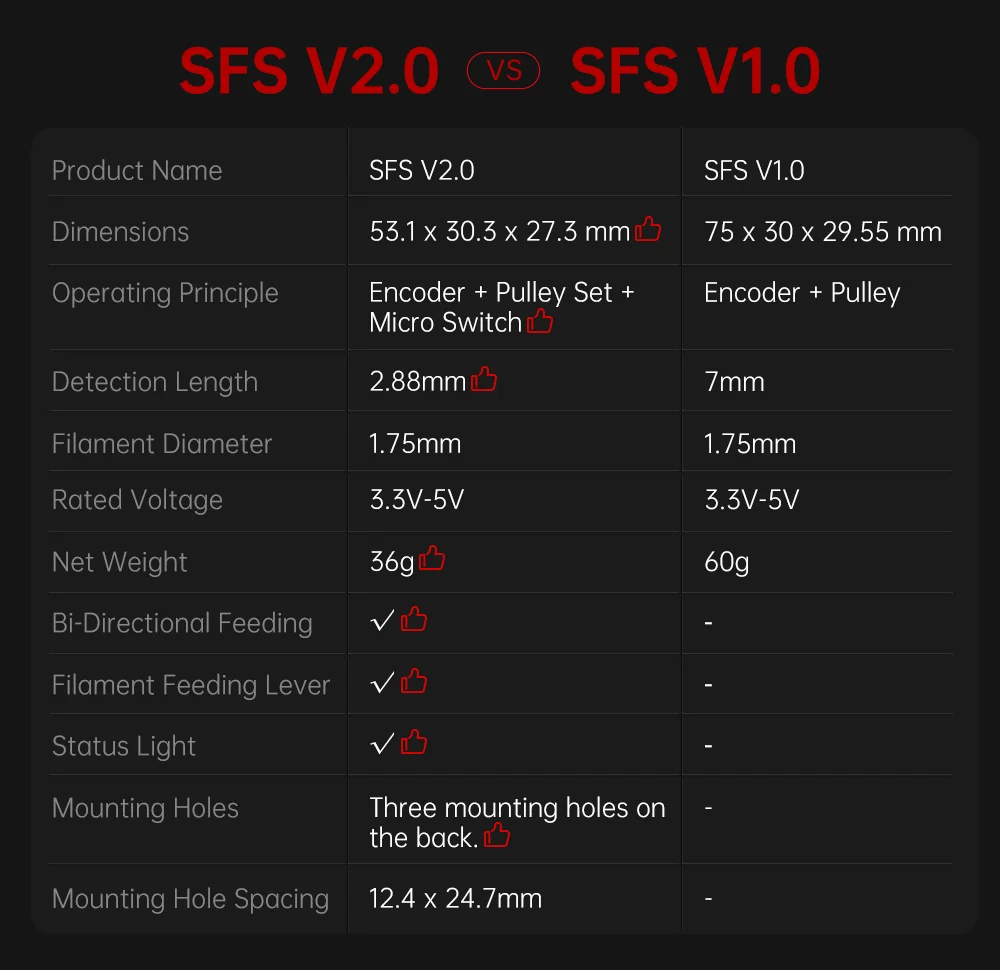

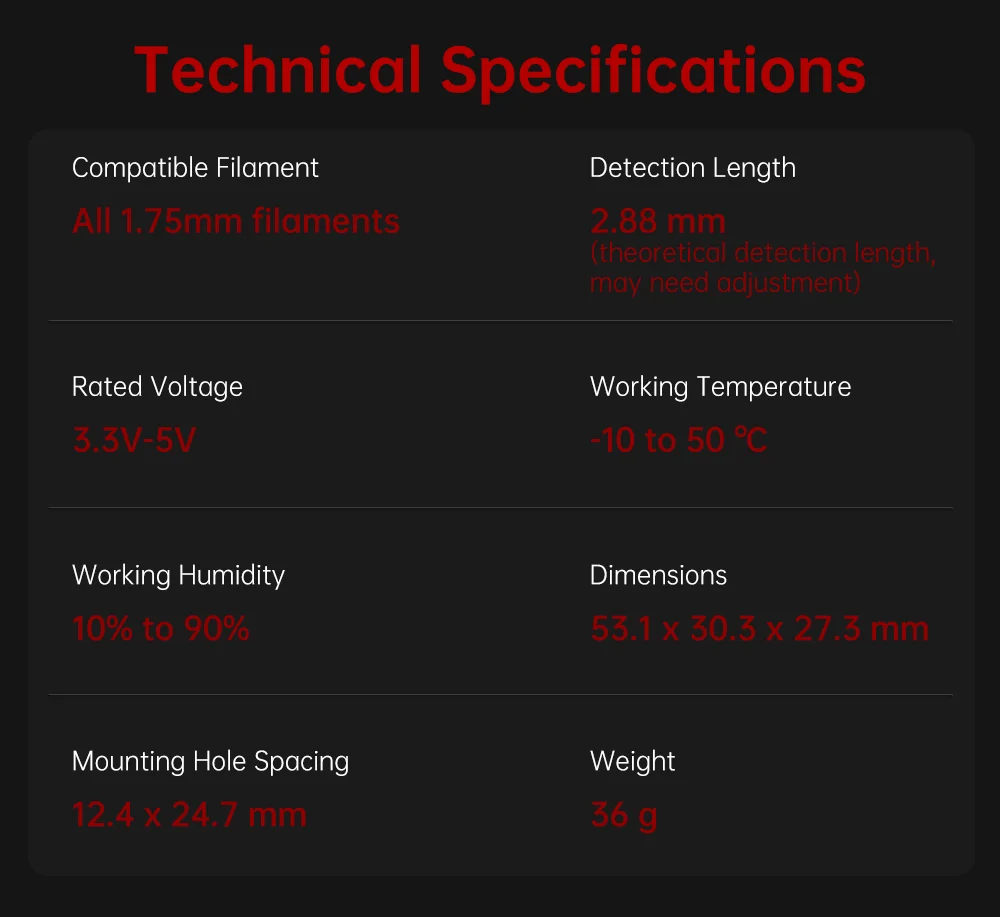

Especificaciones de SFS V2.0

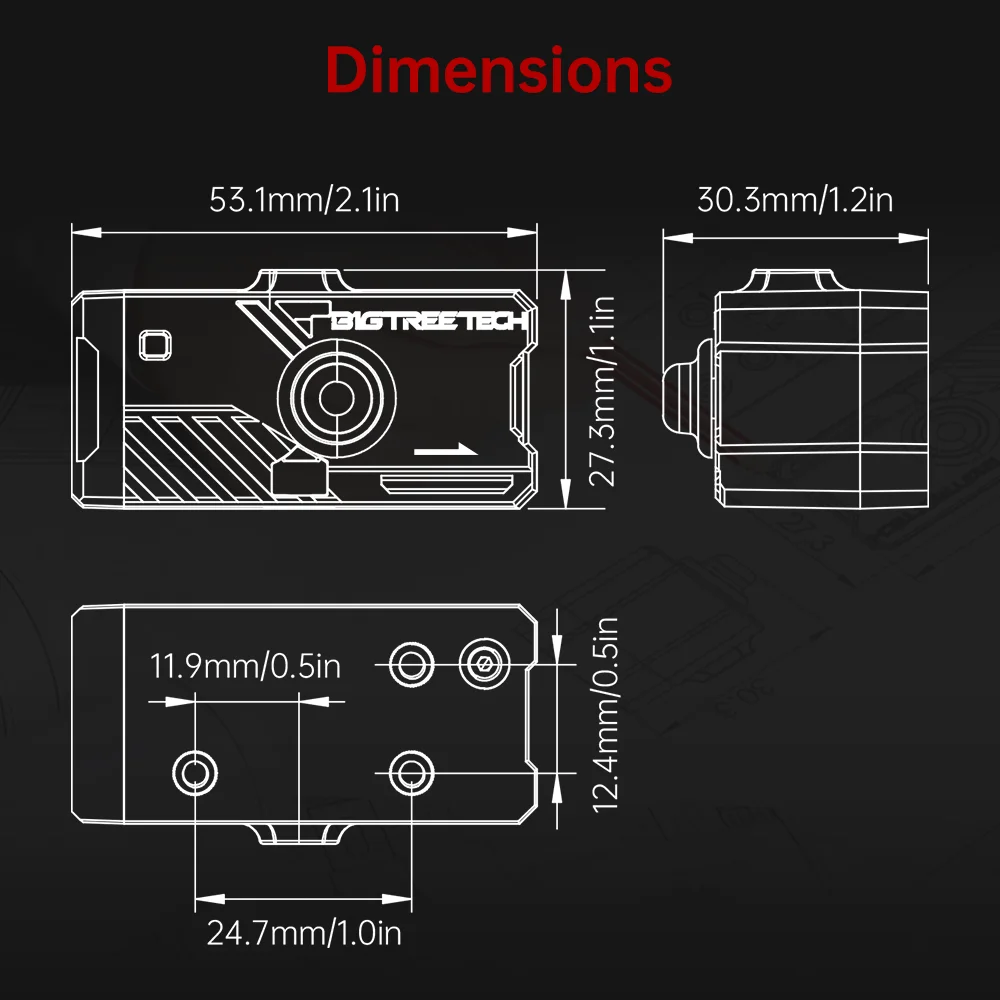

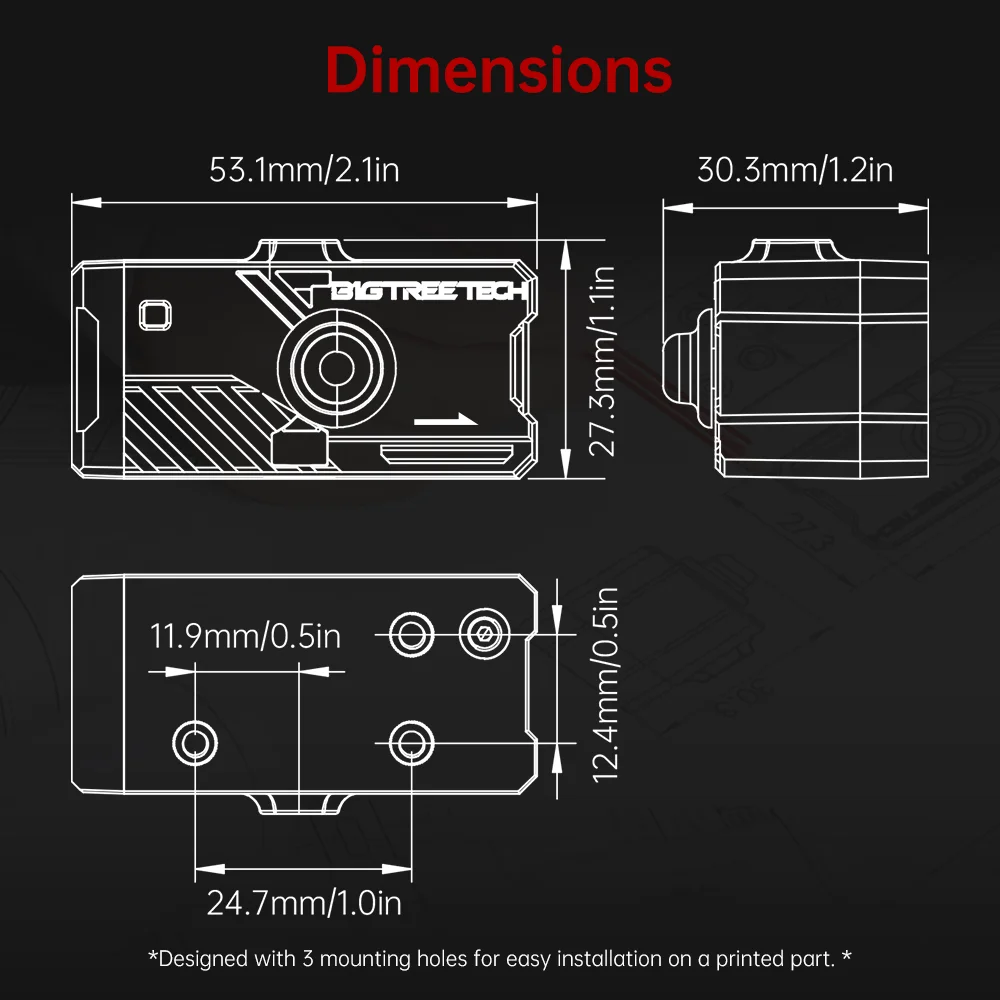

Dimensiones: 53.1 x 30.3 x 27.3 mm

Peso: 36 g

Voltaje nominal: 3.3V-5V

Temperatura de funcionamiento: -10 a 50 ℃

Humedad de funcionamiento: 10% a 90%

Diámetro del filamento: 1,75 mm

Distancia entre orificios de montaje: 12.4 x 24.7 mm

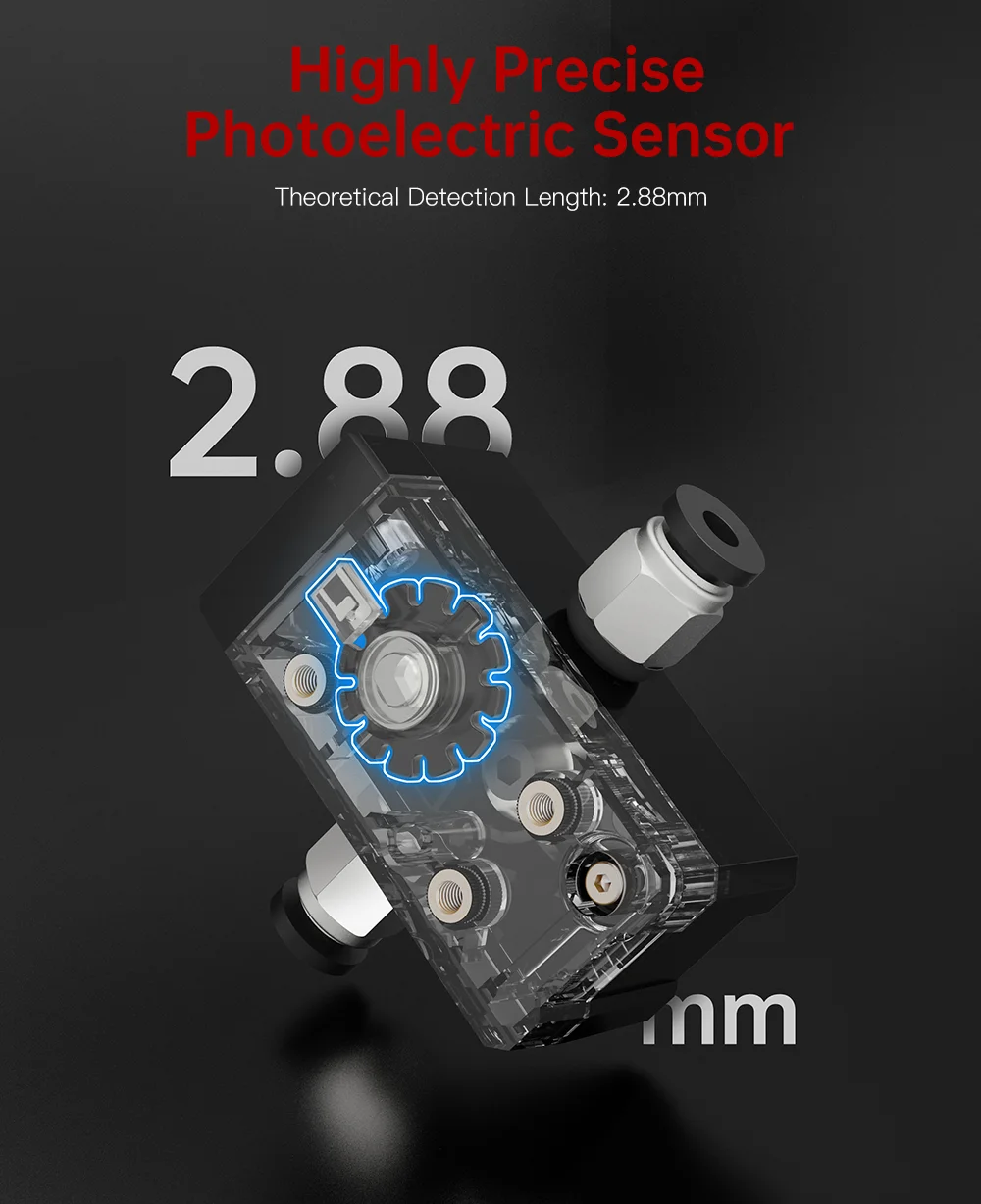

Longitud de detección: 2,88 mm (longitud de detección teórica, puede necesitar ajuste)
